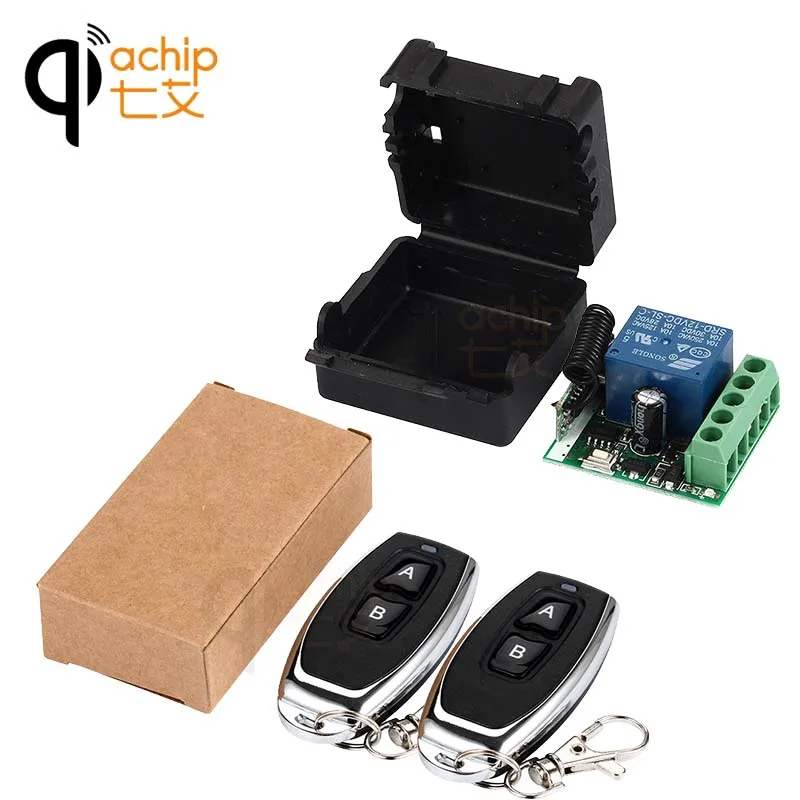

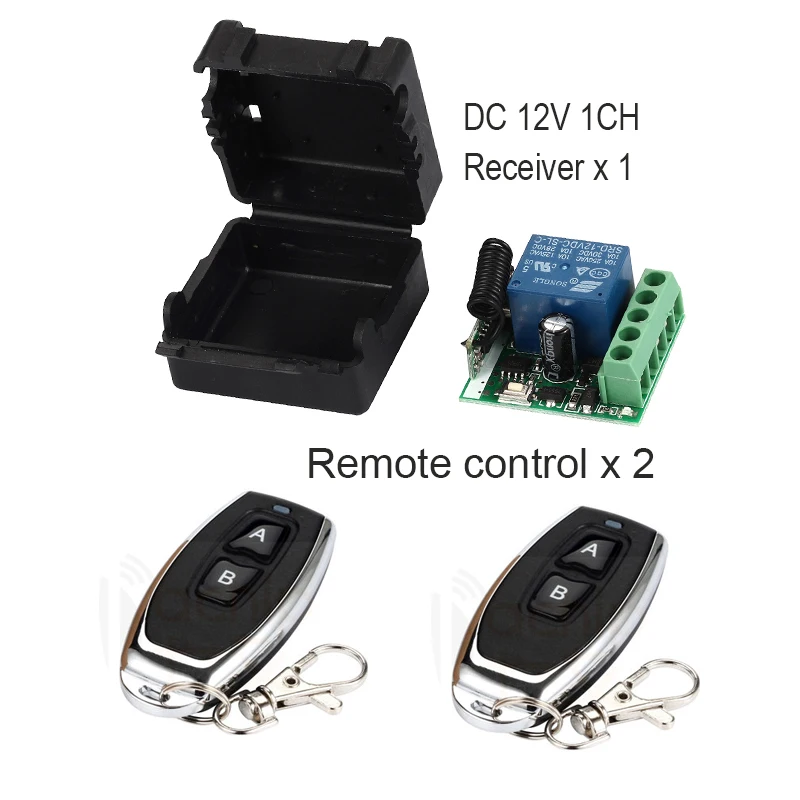

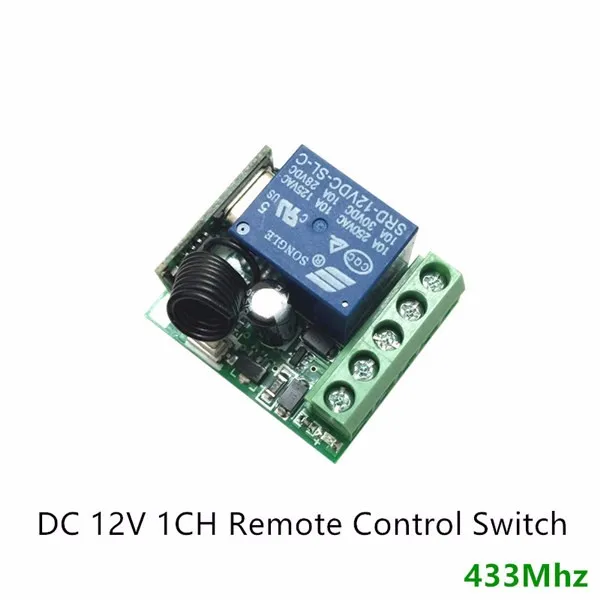

Универсальный беспроводной пульт дистанционного управления QIACHIP 433 МГц, 12 в пост. Тока, 1CH релейный модуль приемника и 2 радиочастотных передатчика, пульт дистанционного управления s

Технические данные:

Входная мощность: DC10V-14V

Ток в режиме ожидания:<5 мА

РЧ частота: 315 м или 433 м

РЧ режим работы: супергетеродинный

Чувствительность приема: >97dbm

Дальность передачи:>100 м (открытое пространство)

Режим декодирования: декодирование по MCU

Удаленное Хранение: 25 шт.

Поддержка удаленного типа: Обучающий код, фиксированный код (скользящий код может быть разработан)

Режим работы: Моментальное переключение, фиксация времени задержки (5s, 10С, 15s)

Тип проводки: фиксированный зажим

Выходной терминал: NO , NC , COM

Размеры печатной платы: 35*30*18 мм (Д, Ш, в)

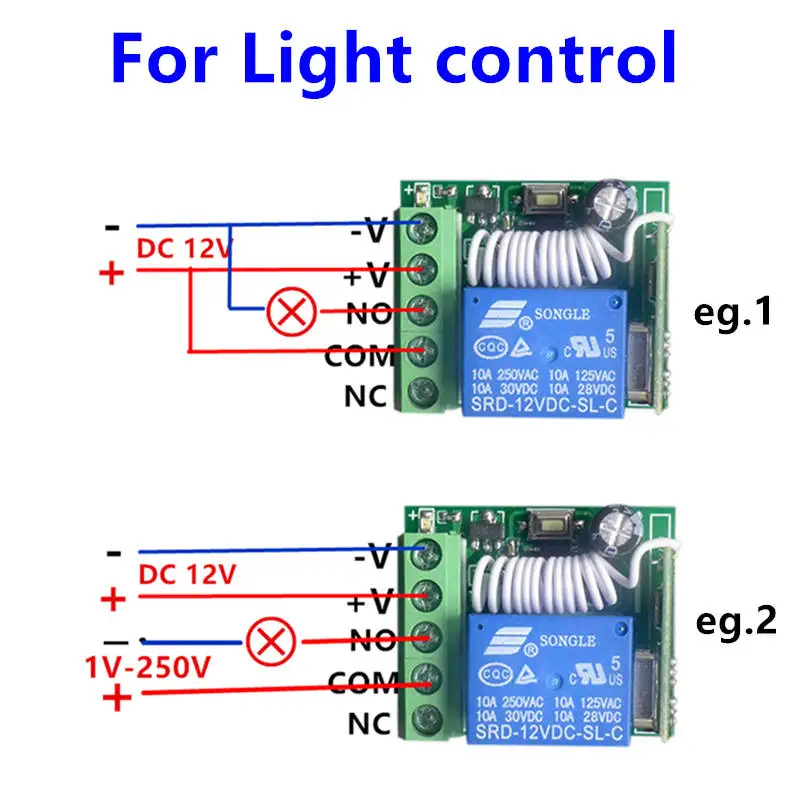

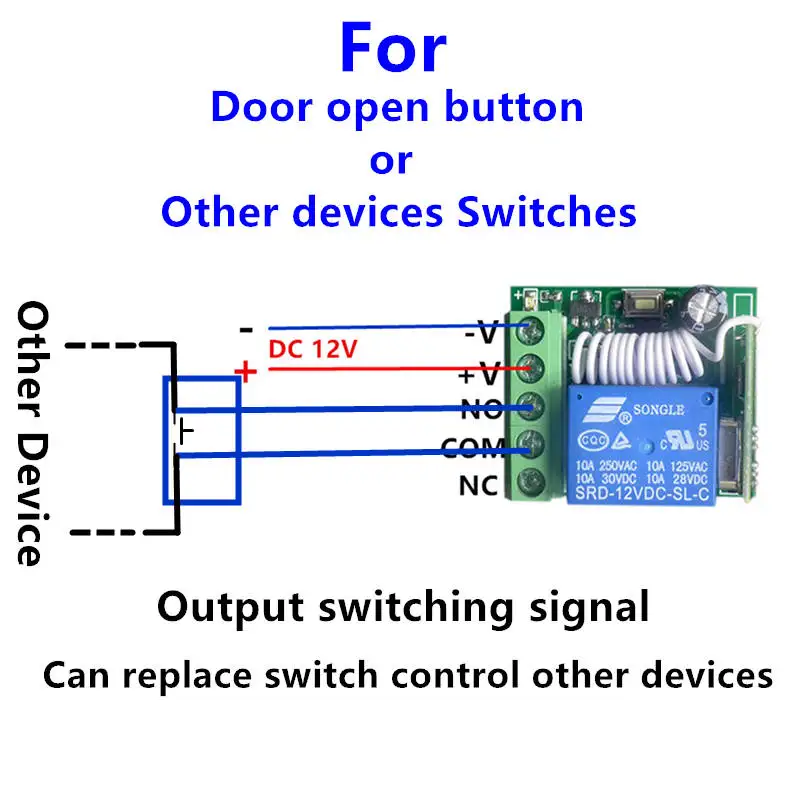

Схема проводки 1:

+ В: 12 В + вход;

-В: 12 В, вход;

NO: выход, обычное Открытие;

COM: выход, общий;

NC: выход, нормальное закрытие;

О режиме работы:

Мгновенного действия:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.

Переключения:Нажмите, как только Удаленная кнопка, реле подключается, нажмите дважды на кнопку дистанционного управления, реле подключается.

Фиксации:Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, релейное соединение.

Тием режим задержки: пуш-ап в дистанционный пульт кнопку, реле подключается, с момента, когда отпустите кнопку включения пульта дистанционного управления, после того, как 5s или 10s или 15С, реле отключено автоматически.

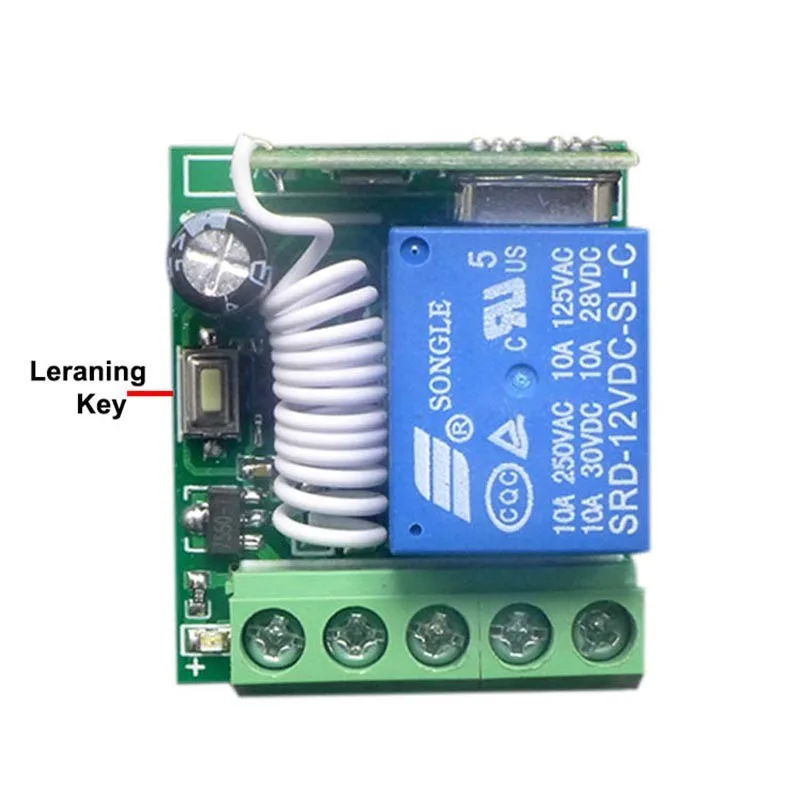

Очистка кода:

8 раз нажимайте кнопку обучения на приемнике, коды будут очищены.

После очистки кода, весь пульт дистанционного управления больше не может работать.

Обучающий код: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он переходит в режим мгновенной настройки.

Подождите немного, светодиодный индикатор выключится, он воплотится в обучающее состояние.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключится.

Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

Обучение коду: (переключение)

Нажмите кнопку обучения на приемнике дважды, она входит в режим переключения настроек

Подождите немного, светодиодный индикатор выключится, он воплотится в обучающее состояние.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключится.

Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

Обучение коду: (блокировка)

Примечание: Когда вы выбираете режим блокировки, чтобы узнать больше пультов дистанционного управления, вам нужно узнать две разные кнопки, первый раз изученный для «ON», второй раз узнал о "выключении".

Например: Кнопка A = ON, кнопка B = OFF

Тройное нажатие кнопки обучения на приемнике, оно переходит в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем выключится.

Нажмите на кнопку дистанционного управления A.

Светодиодный фонарик 5 раз.

Нажмите кнопку дистанционного управления B.

Светодиодная вспышка 5 раз.

Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

A = ON , B = OFF.

Обучение коду: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед, время в течение 5 секунд.

Нажмите кнопку обучения на приемнике в пятом раз, время задержки в течение 10 секунд.

Нажмите кнопку обучения на приемнике в шестом раз, время задержки в течение 15 секунд.

Светодиодный индикатор будет выключен.

Нажмите на кнопку дистанционного управления, светодиодный фонарик мигает и выключается.

Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

Примечание: система может храниться в течение 25 единиц пультов дистанционного управления, если пультом будет более 25 шт., начальный пульт дистанционного управления будет потерян.
