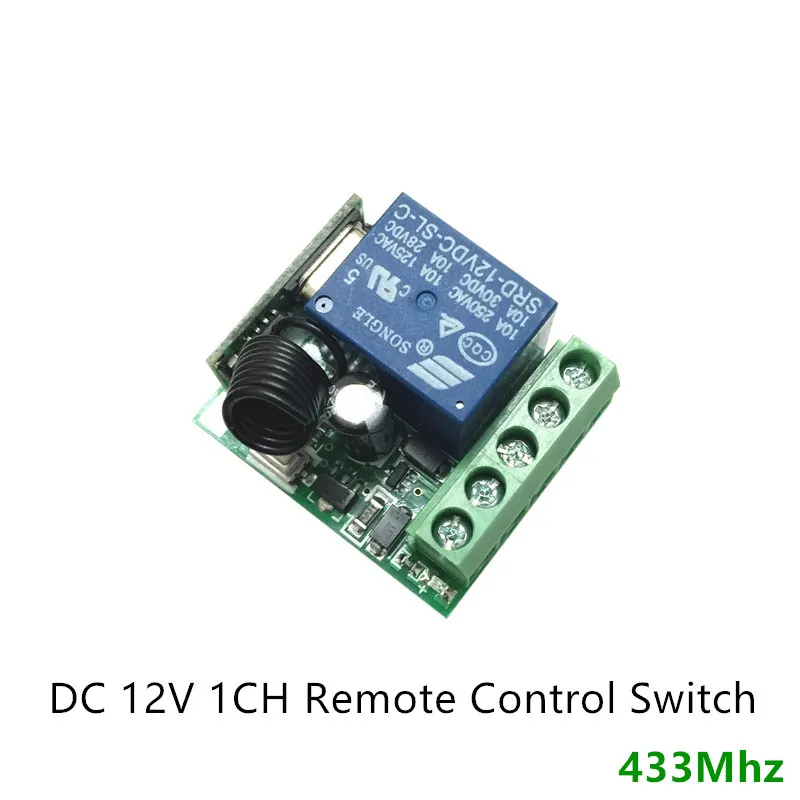

Пульт дистанционного управления, 433 МГц, 12 В, 10 А, 1 канал, 433 МГц, приемник, модуль для обучения 1527

Спецификация:

Входная мощность: DC10V-14V

Частота RF: 433 МГц

Режим работы RF: Супергетеродин

Чувствительность приема: >97 дБм

Режим декодирования: программное декодирование MCU

Удаленное Хранение: 25 шт.

Поддержка удаленногоТип: Обучающий код, фиксированный код (Он может изучать чип 2272 2262 или 1527 с другим беспроводным пультом дистанционного управления 433 МГц)

Рабочий режим:Мгновенный(Бег/без защелки),ТОGGLЕ(Самоблокировка/самофиксация),ЛатчинG(Межблокировочный/с фиксацией),Задержка по времени (5s ,10 с, 15 с)

Тип проводки: фиксированная клемма

Выходной терминал: NO , NC , COM

Размеры печатной платы: 35*30*18 мм (Д, Ш, в)

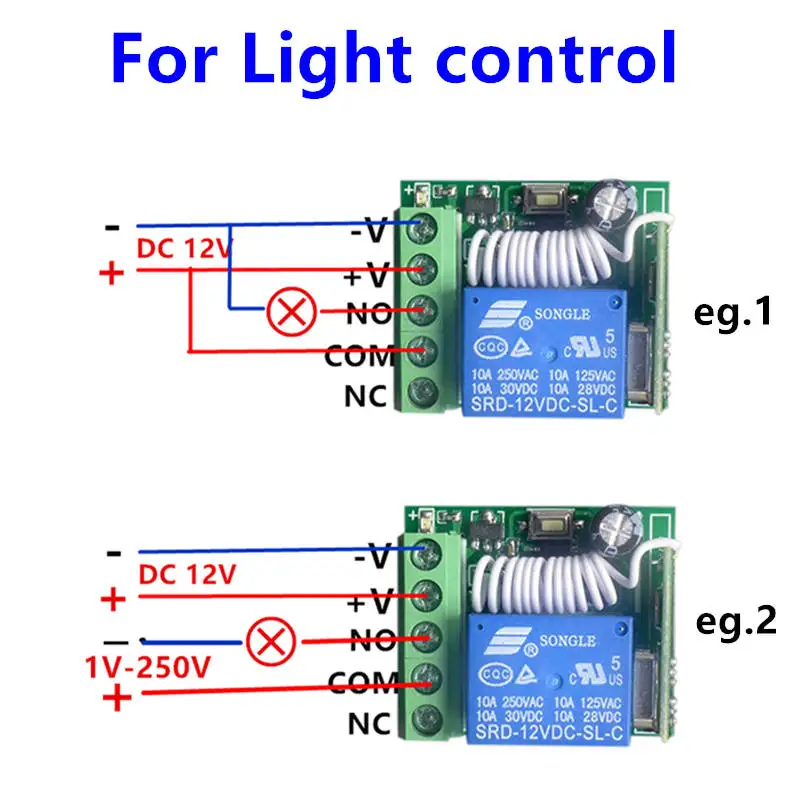

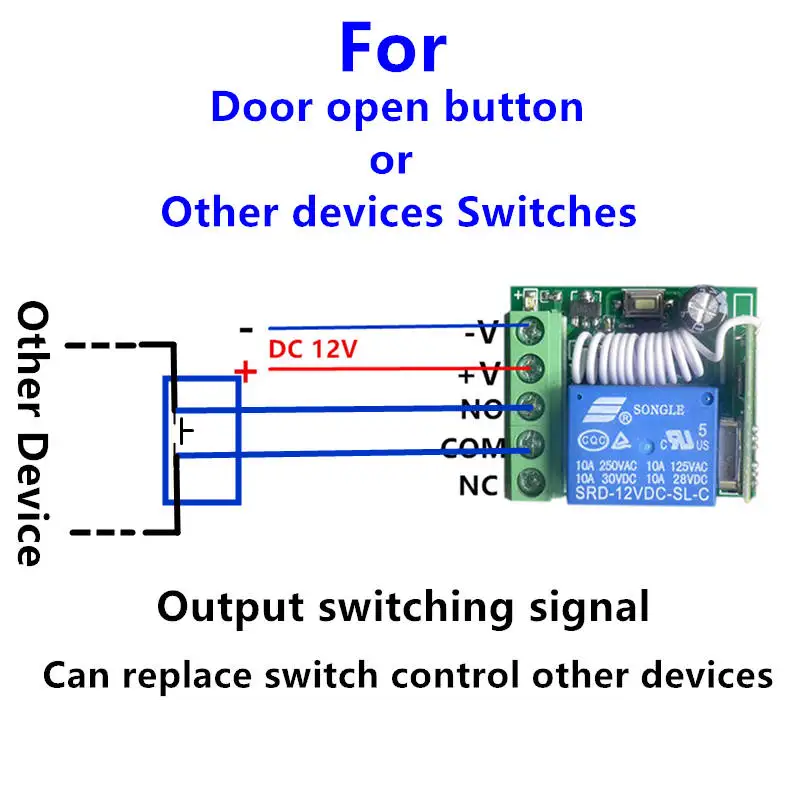

Схема подключения 1:

+ В: 12 В + вход;

-В: 12 В-вход;

NO: выход, обычное Открытие;

COM: выход, общий;

NC: выход, нормальное закрытие;

4 режима работы:

1)МОМентарный(Бег/без защелки):ПРОдна кнопка ess работает/включается. Ослабьте палец на той же кнопке-это стоп/выкл. Один ЧанДля переключателя nel требуется одна кнопка дистанционного управления.

2)ТОGGLЕ(Самоблокировка/самофиксация):Нажмите одну кнопку, чтобы один раз работал/включался. Нажмите ту же кнопку снова-это стоP/OFF. Для 1-канального переключателя требуется одна кнопка дистанционного управления.

3)ЛатчинG(Межблокировочный/с фиксацией):Нажмите одну кнопку работает/ВКЛ, нажмите другую кнопку-стоп/выкл. Для 1-канального переключателя требуется 2 кнопки дистанционного управления.

4)ТЗадержка ime (5s ,10s ,15s):Нажмите кнопку дистанционного управления, Реле подключается, с момента отпуска кнопки дистанционного управления, через 5s или 10s или 15s реле отключается автоматически.

Очистка кода:

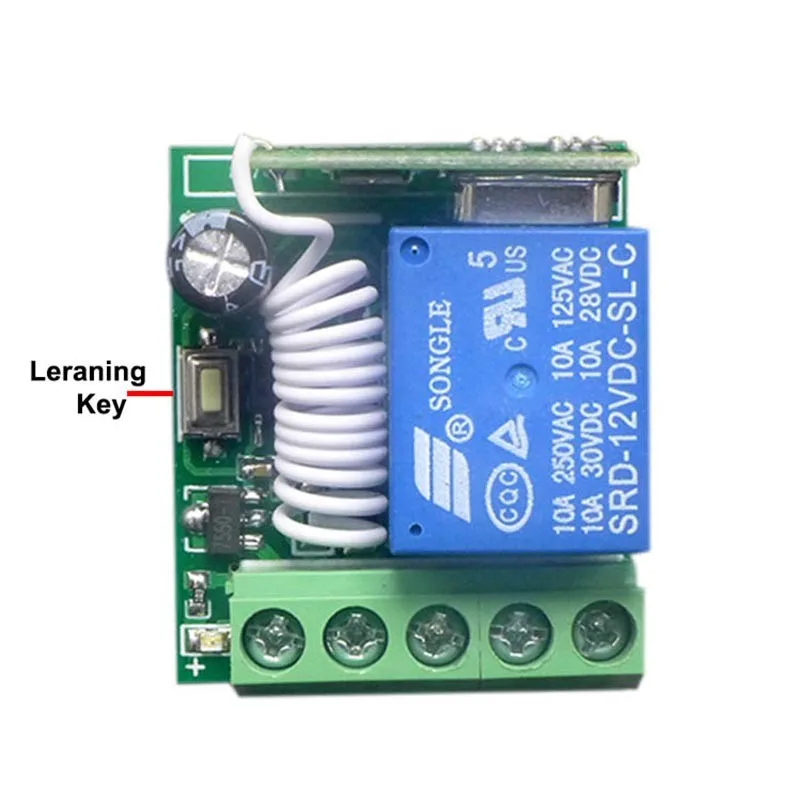

Нажмите кнопку обучения на приемниках 8 раз, коды будут очищены.

После очистки кода все пульты управления больше не будут работать.

Изучение кода:Мгновенный (бег/без защелки)

Нажмите кнопку обучения на приемнике один раз, он перейдет в режим мгновенной настройки.

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Изучение кода:ТOggle (самоблокировка/самофиксация)

Нажмите кнопку обучения на приемнике дважды, он перейдет в режим настройки переключения

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Изучение кода: фиксация (межблокировка/фиксация)

Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше о пульте дистанционного управления, вам нужно изучить две разные кнопки, первый раз изучение для «Вкл», во второй раз научился «Выкл».1Для переключателя каналов требуется 2 кнопки дистанционного управления.

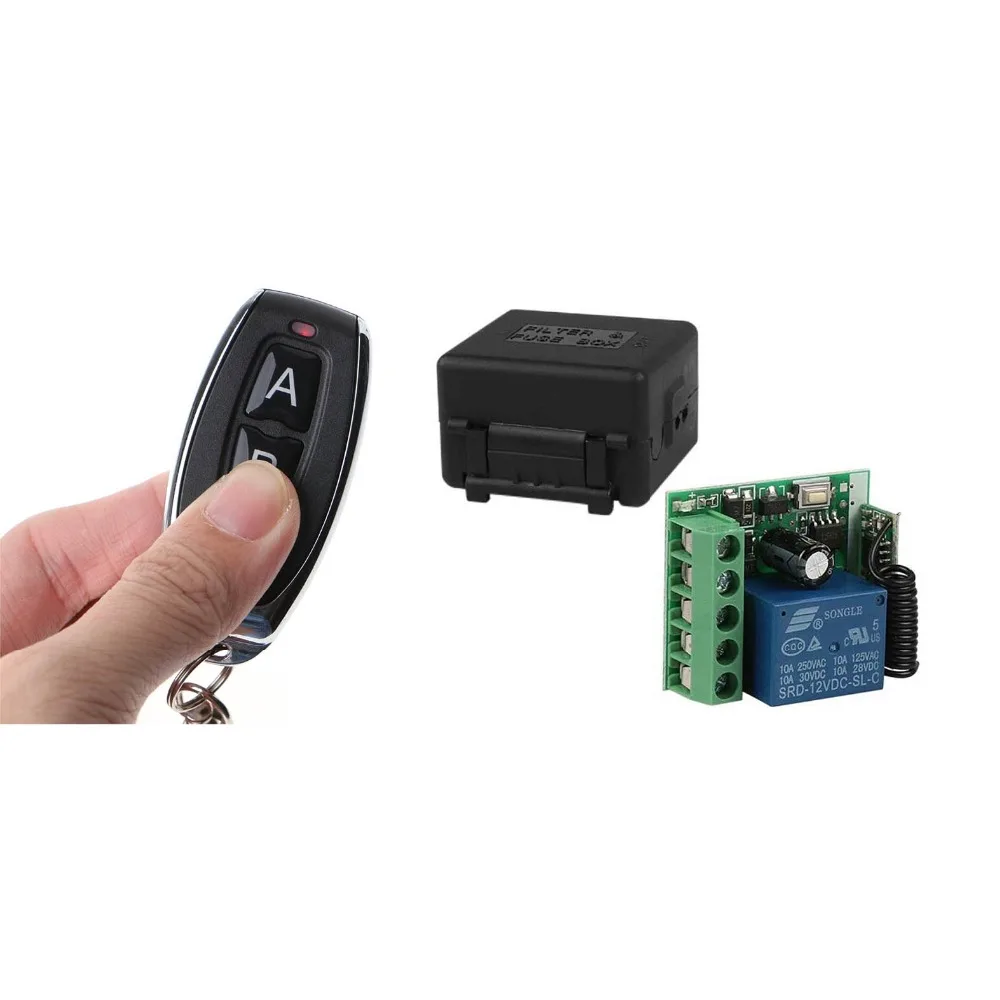

Например: Кнопка A = вкл., кнопка B = ВЫКЛ.

Трижды нажмите кнопку обучения на приемнике, он перейдет в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Нажмите кнопку дистанционного управления A.

СВЕТОДИОД мигает 5 раз.

Нажмите кнопку дистанционного управления B.

СВЕТОДИОД мигает 5 раз.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

A = ВКЛ, B = ВЫКЛ.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике четвертый раз, задержка по времени на 5 секунд.

Нажмите кнопку обучения на приемнике пятый раз, задержка по времени на 10 секунд.

Нажмите кнопку обучения на приемнике шесть раз, задержка по времени 15 секунд.

Светодиодный индикатор погаснет.

Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Примечание: в системе можно хранить 25 пультов дистанционного управления, если в них больше 25 пультов, то изначальный пульт дистанционного управления будет потерян.
