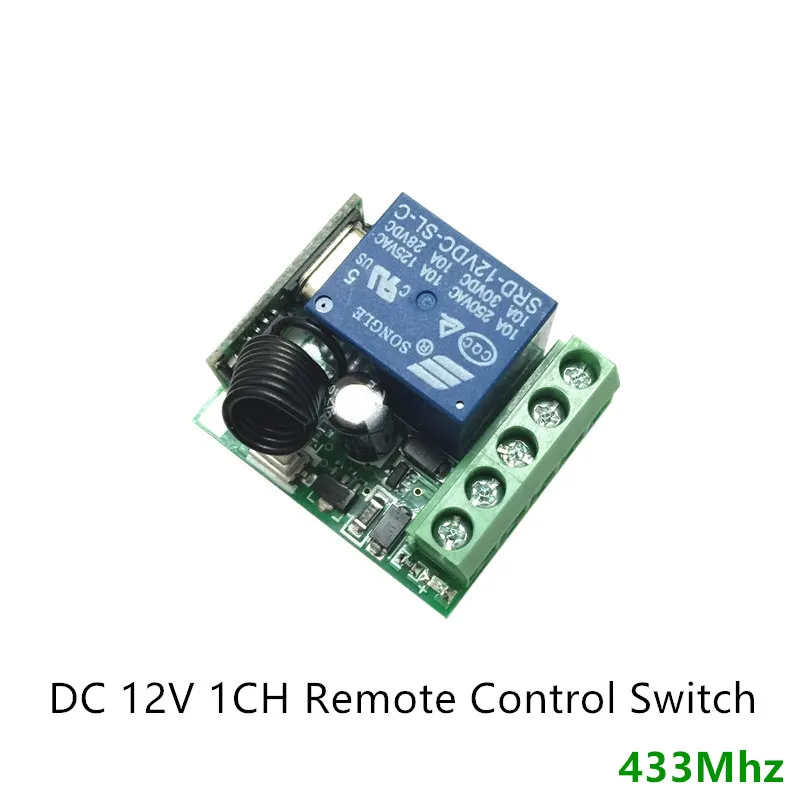

Универсальный пульт дистанционного управления, 433 МГц, 12 В, 10 А, 1 канал, радиочастотный передатчик, 433 МГц

Прочтите перед покупкой:

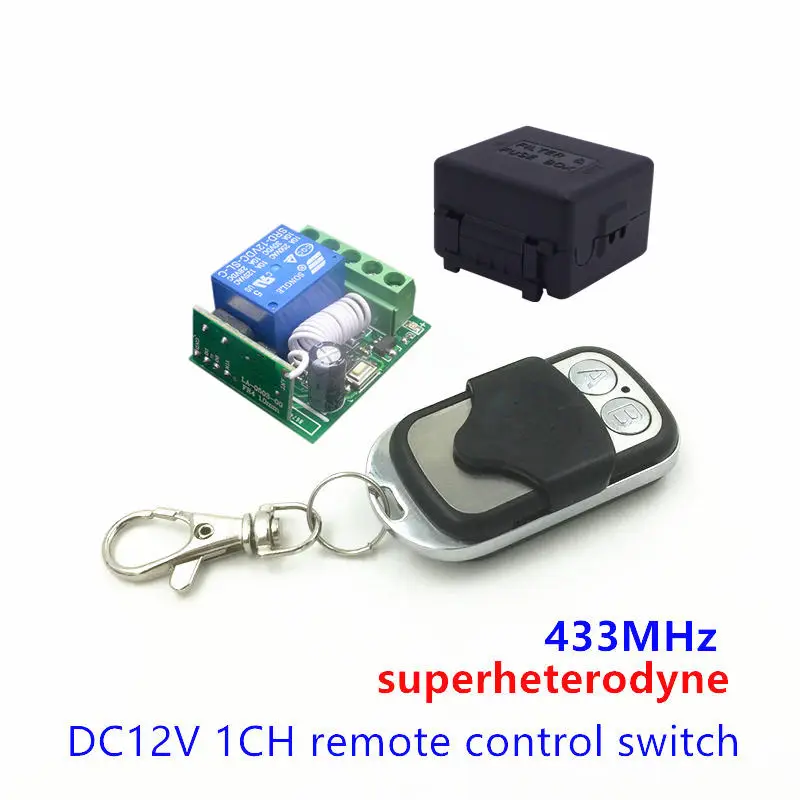

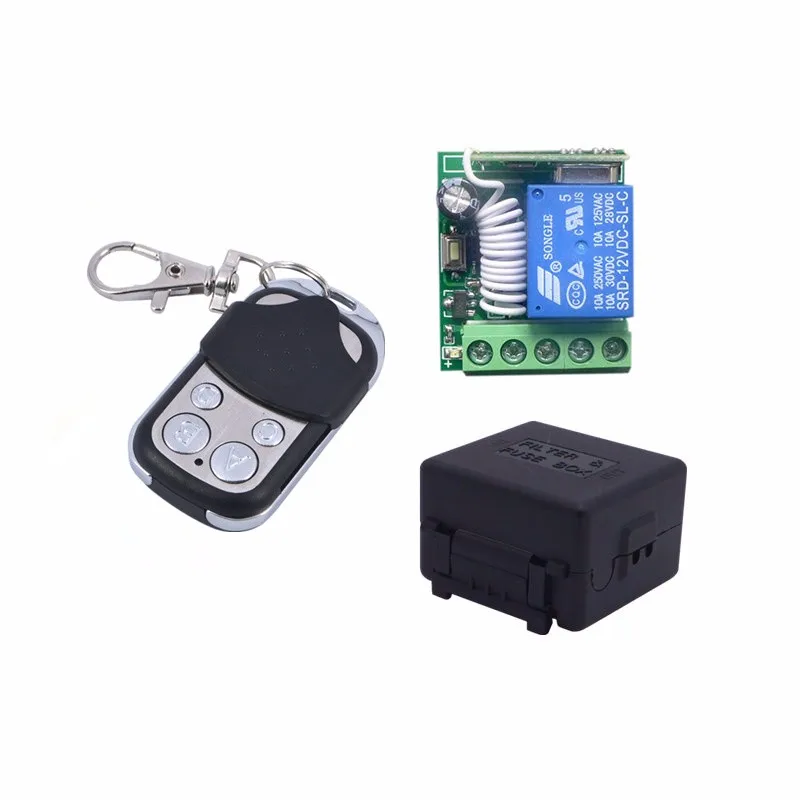

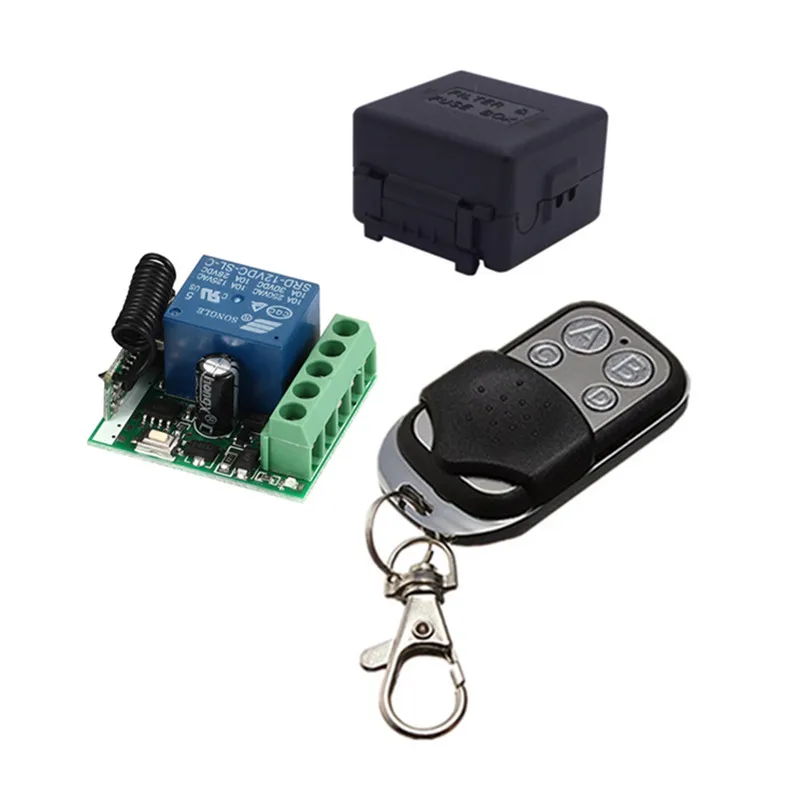

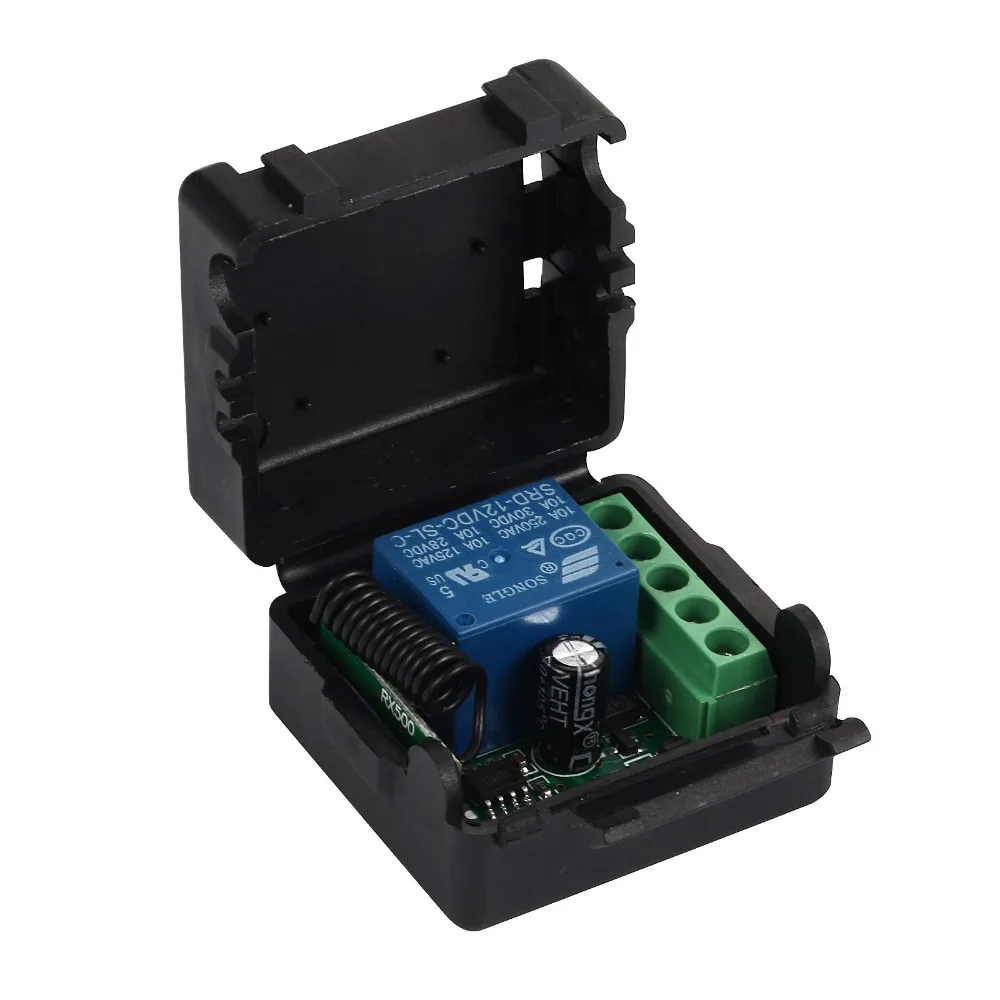

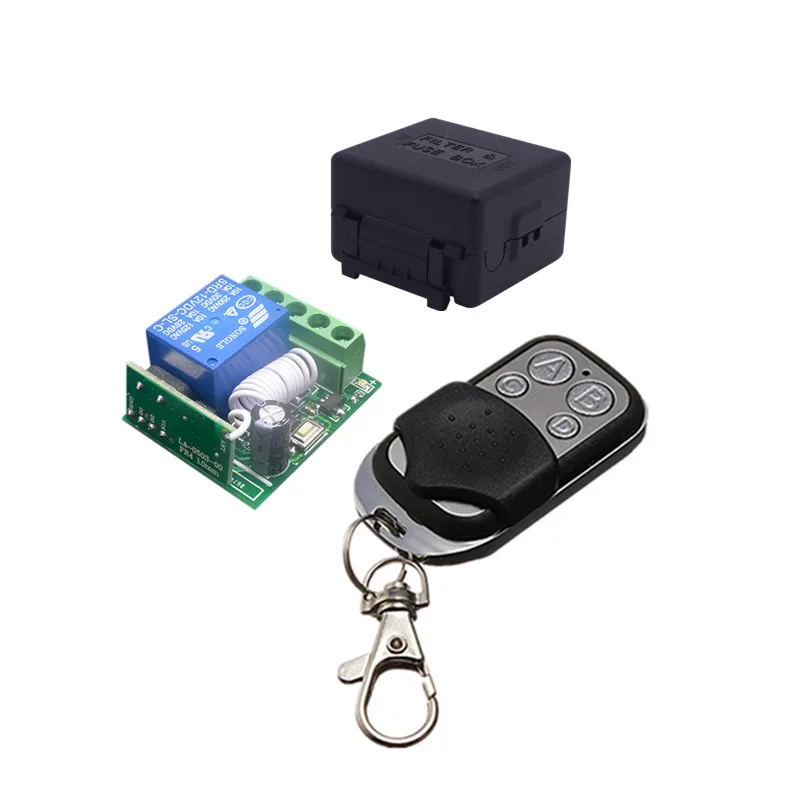

Корпус приемника черного цвета-подарок для защиты продукта.

Технические данные:

Входная мощность: DC10V-14V

Ток в режиме ожидания:<5 мА

Частота RF: 315 м или 433 м

Режим работы RF: Супергетеродин

Чувствительность приема: >97 дБм

Расстояние передачи:20 метров выше

Режим декодирования: программное декодирование MCU

Удаленное Хранение: 25 шт.

Поддержка удаленного типа: Обучающий код, фиксированный код (можно установить непрерывный код)

Режим работы: Мгновенный, переключение, задержка времени фиксации (5s ,10 с, 15 с)

Тип проводки: фиксированная клемма

Выходной терминал: NO , NC , COM

Размеры печатной платы: 35*30*18 мм (Д, Ш, в)

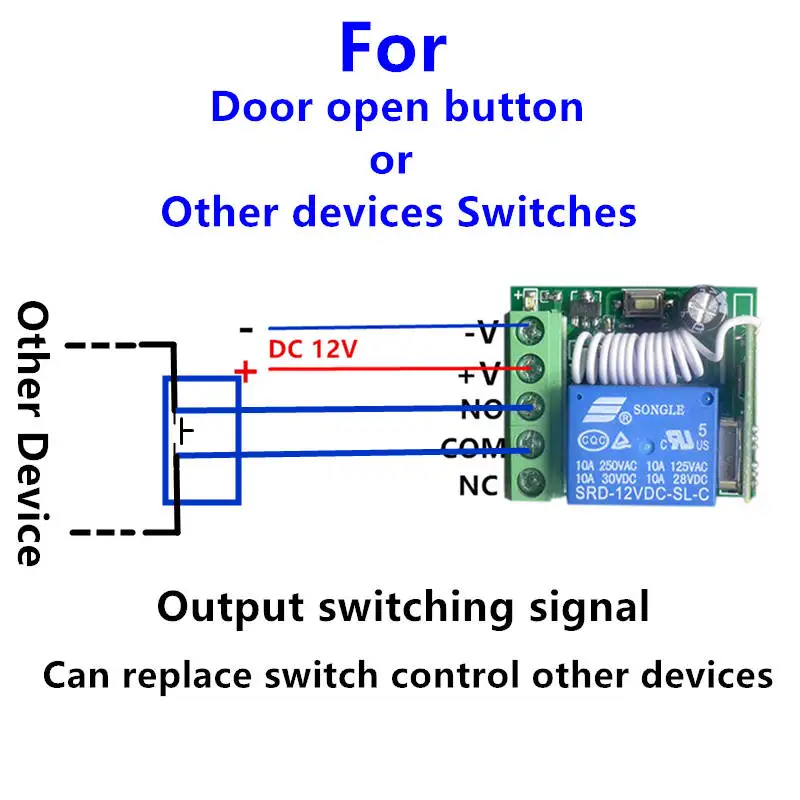

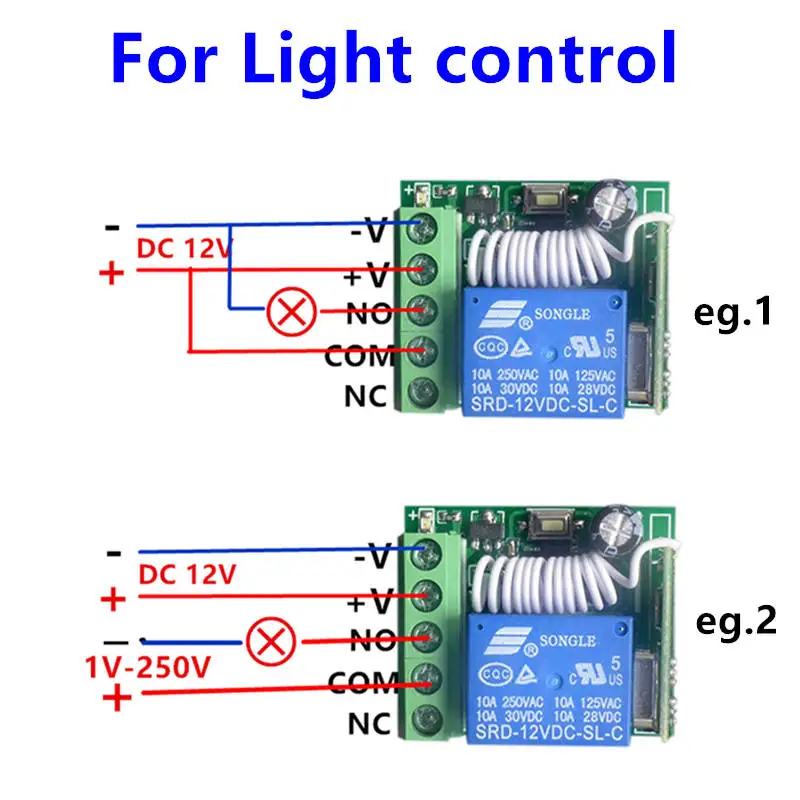

Схема подключения 1:

+ В: 12 В + вход;

-В: 12 В-вход;

NO: выход, обычное Открытие;

COM: выход, общий;

NC: выход, нормальное закрытие;

О режиме работы:

Мгновенный:Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится.

Переключатель:Нажмите один раз кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.

Фиксация:Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится.

Режим задержки времени: Нажмите кнопку дистанционного управления, реле подключается, с момента отпускания кнопки дистанционного управления, через 5s, 10 или 15 секунд реле отключается автоматически.

Очистка кода:

Нажмите кнопку обучения на приемниках 8 раз, коды будут очищены.

После очистки кода все пульты управления больше не будут работать.

Изучение кода: (мгновенно)

Нажмите кнопку обучения на приемнике один раз, он перейдет в режим мгновенной настройки.

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он перейдет в режим настройки переключения

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше о пульте дистанционного управления, вам нужно изучить две разные кнопки, первый раз изучение для «Вкл», во второй раз научился "ВЫКЛ".

Например: Кнопка A = вкл., кнопка B = ВЫКЛ.

Трижды нажмите кнопку обучения на приемнике, он перейдет в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Нажмите кнопку дистанционного управления A.

СВЕТОДИОД мигает 5 раз.

Нажмите кнопку дистанционного управления B.

СВЕТОДИОД мигает 5 раз.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

A = ВКЛ, B = ВЫКЛ.

Изучение кода: (режим задержки по времени)

Нажмите кнопку обучения на приемнике вперед, время на 5 секунд.

Нажмите кнопку обучения на приемнике пятый раз, задержка по времени на 10 секунд.

Нажмите кнопку обучения на приемнике шесть раз, задержка по времени 15 секунд.

Светодиодный индикатор погаснет.

Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Примечание: в системе можно хранить для 25 пультов дистанционного управления, если в пультах больше 25, то начальный пульт дистанционного управления будет потерян или не будет работать.
