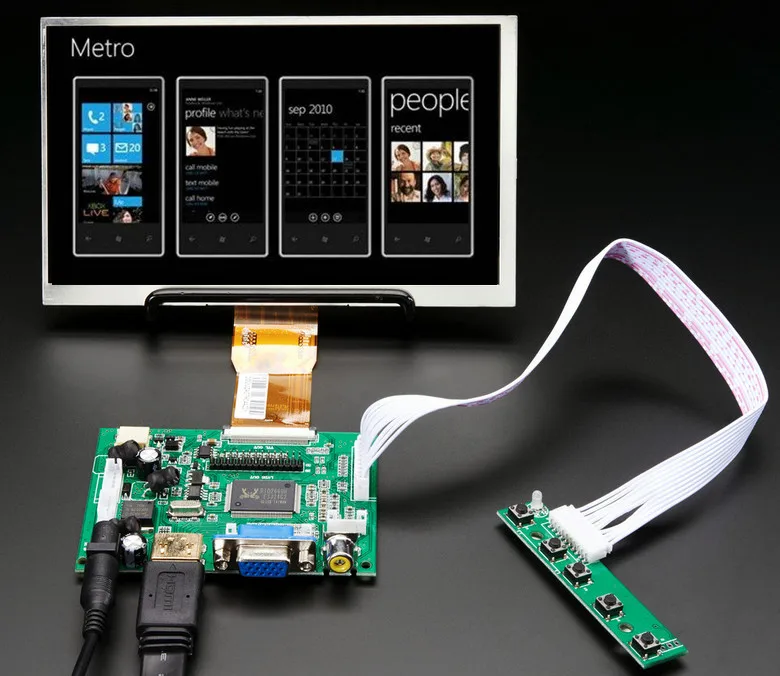

7-дюймовый 1024*600 HDMI экран ЖК-дисплей с платой драйвера монитор для Raspberry Pi Banana/Orange Pi Mini компьютер
(Без сенсорного экрана)
Характеристики

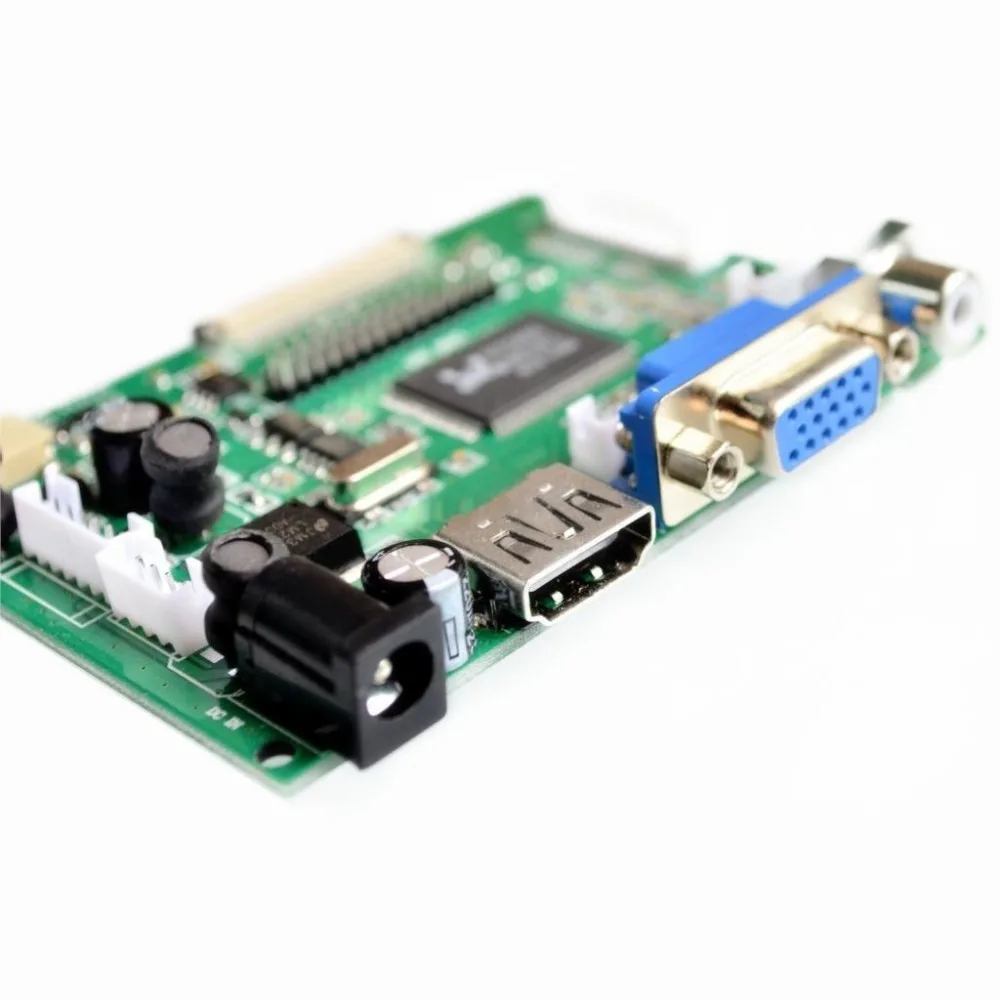

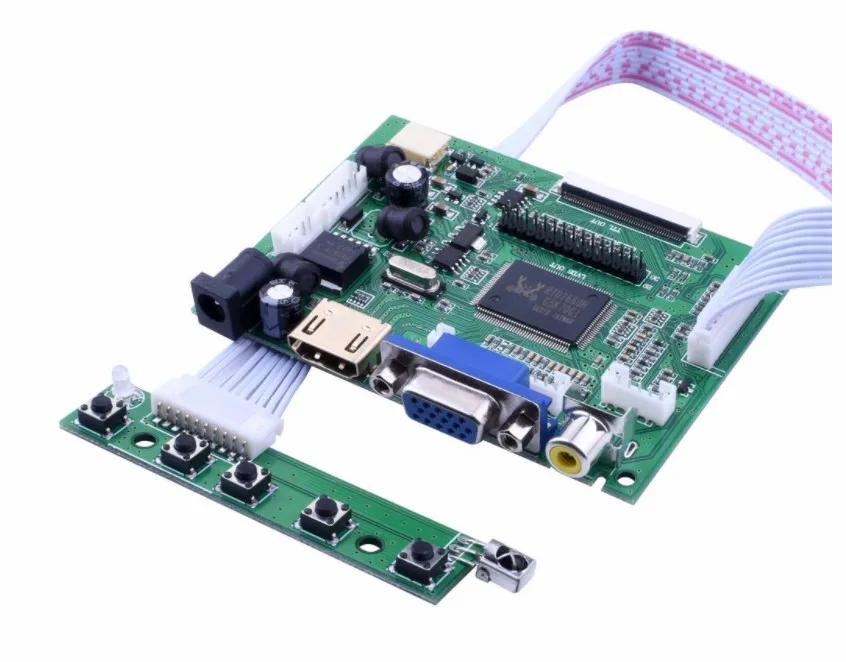

Плата драйвера PCB-800099
1. Описание продукта:
Эта плата драйвера использует основную управляющую микросхему SIXTHHD-HD1
Эта плата драйвера может
Вход сигнала 1,1 VGA
2,2 AV сигнальных входов
Вход сигнала 3,1 HDMI, и эта IC поддерживает HDMI1.2
4,1 входной сигнал обратного хода дороги
5,Поддерживает широкий вход напряжения и может нормально работать в диапазоне от 4,5 до 20 в
6. Стандартная 6-контактная подсветка, интерфейс, может быть подключен к плате высокого напряжения
7, плата драйвера со встроенным ЖК-экраном драйвер светодиодной подсветки
8. Стандартный выход сигнала LVDS, может поддерживать одиночный 6, одиночный 8, двойной 6, двойной 8 и другие стандартные сигнальные ЖК-экраны LVDS, но поддерживает только ЖК-экран с источником питания 3,3 В
9. Стандартный интерфейс кнопочной платы и поддержка двухцветного светодиодного индикатора
10. Поддержка выходного сигнала TTL
Совместимый общий 50-контактный интерфейс разрешения 1024*600 TTL жк-экран
11, Поддержка обратного управления и отображения на AV2, Поддержка обратного напряжения, входное напряжение в пределах 50 в

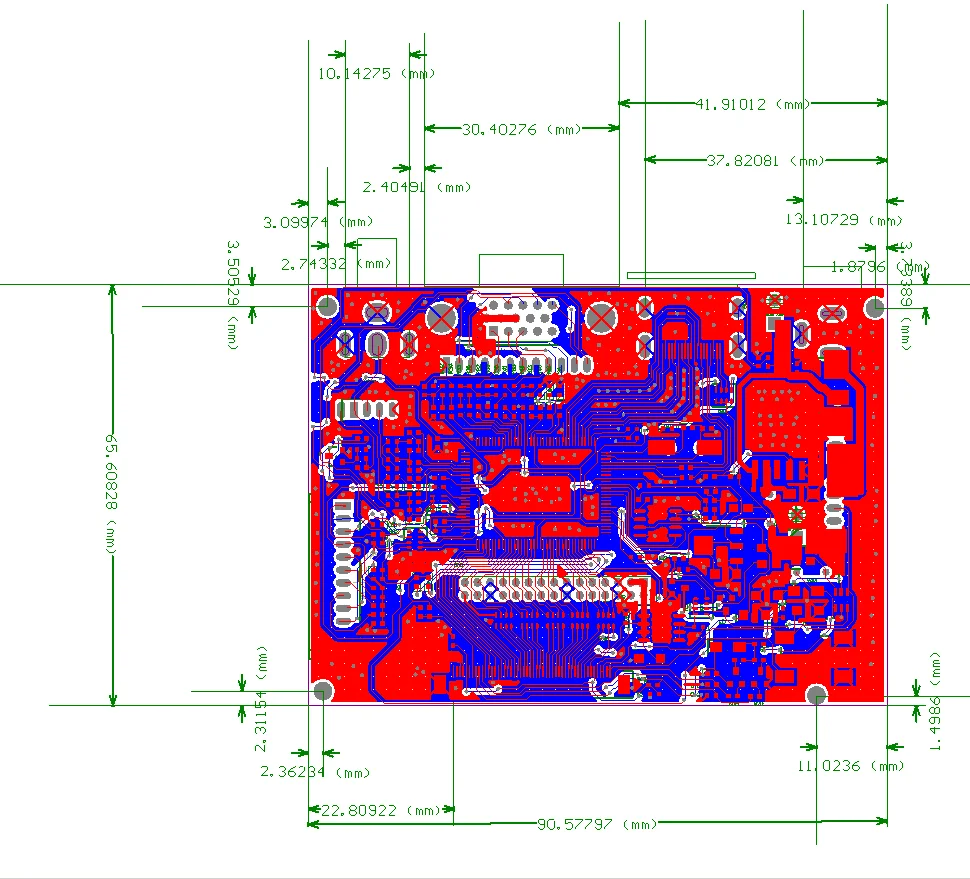

12. Эта плата привода имеет четыре отверстия для позиционирования

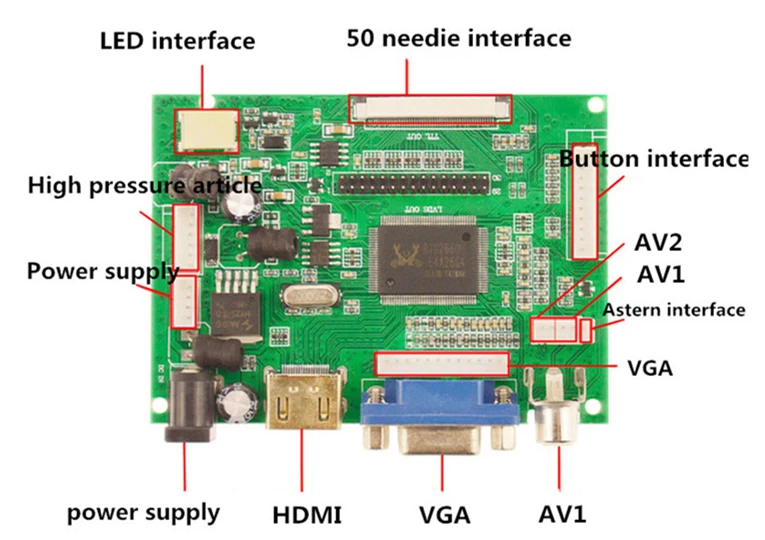

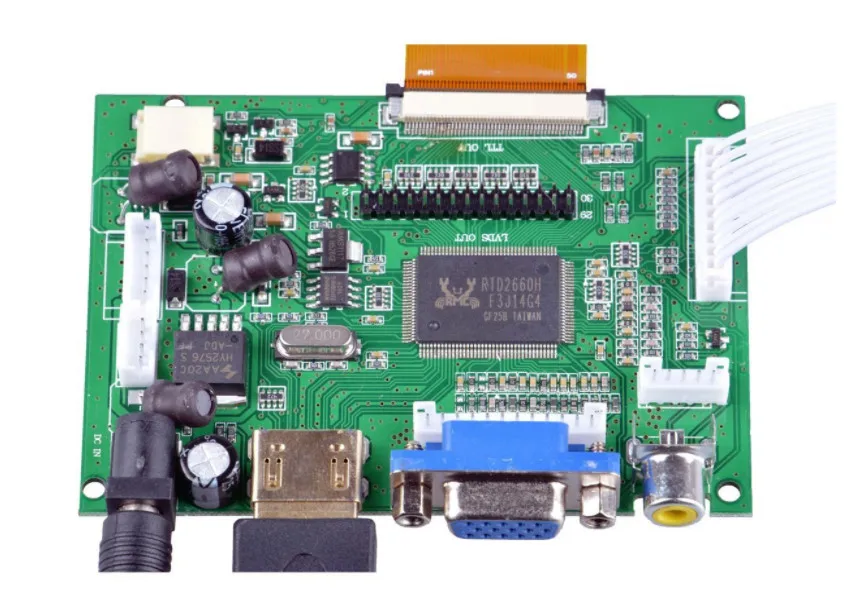

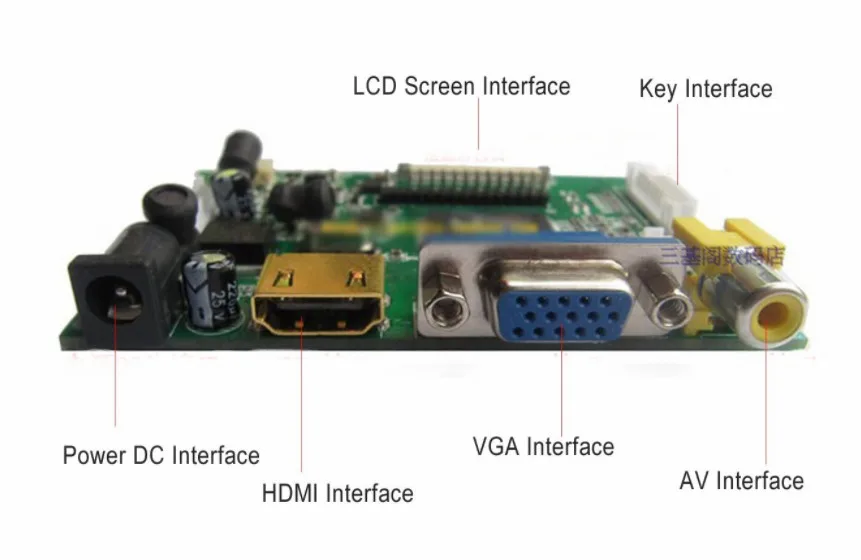

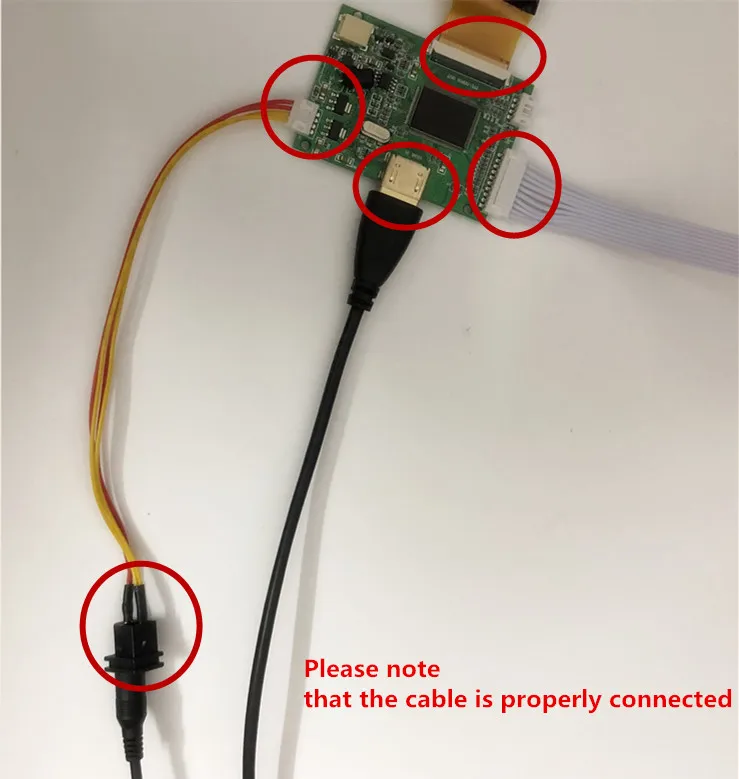

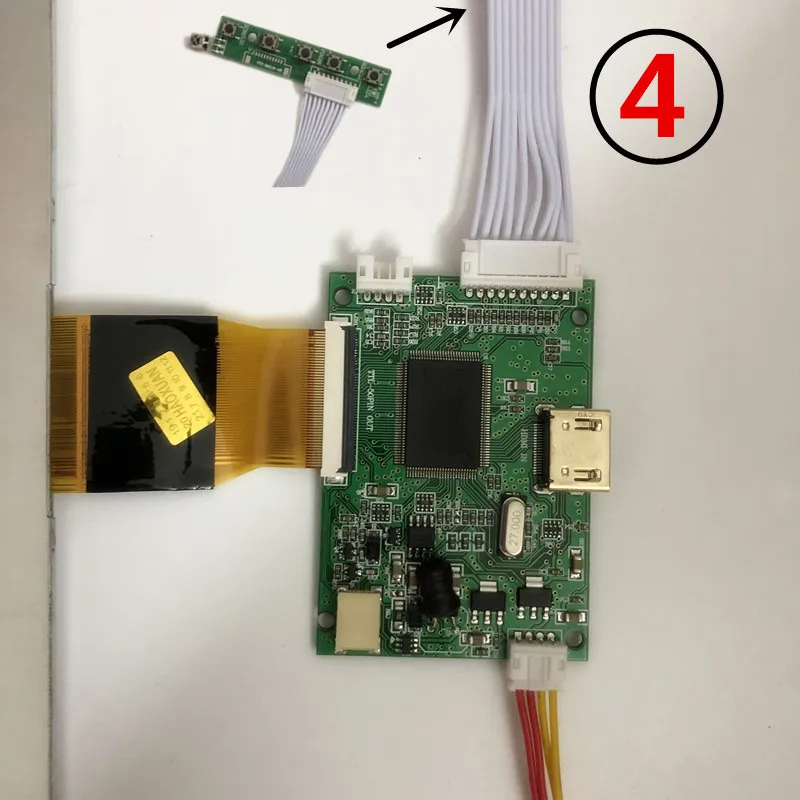

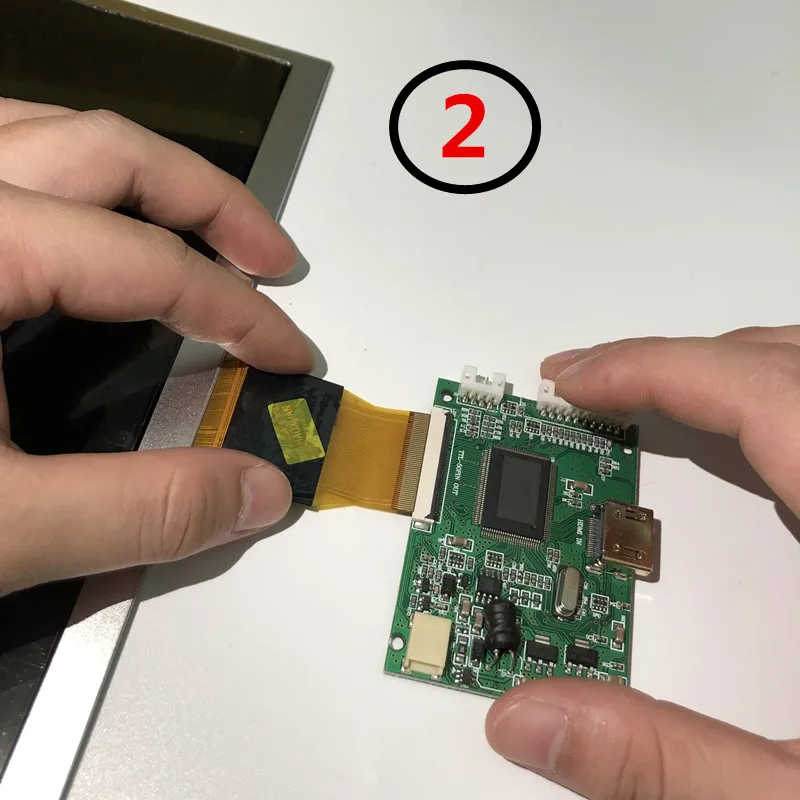

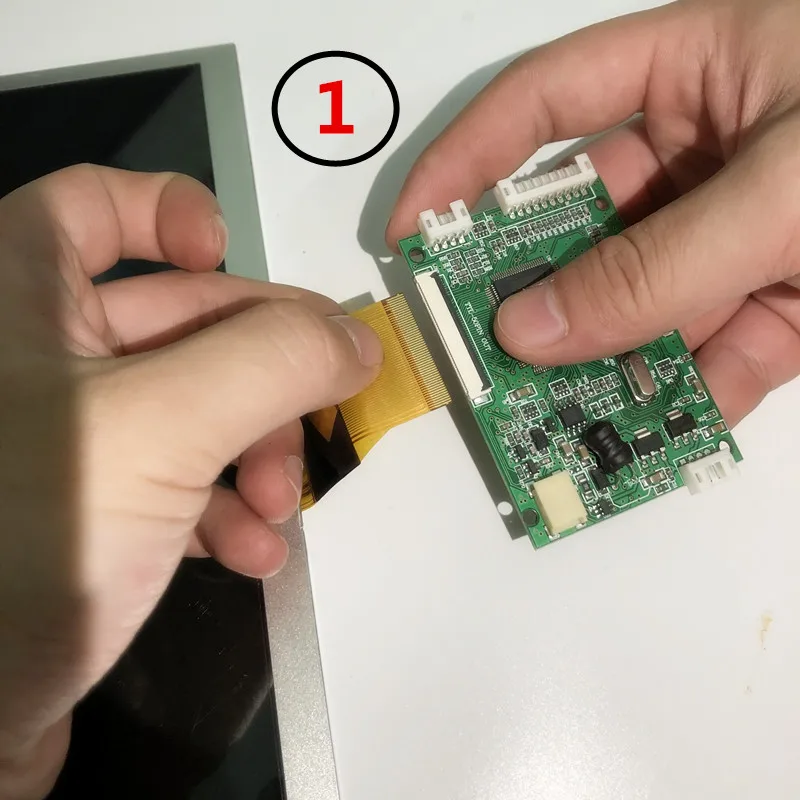

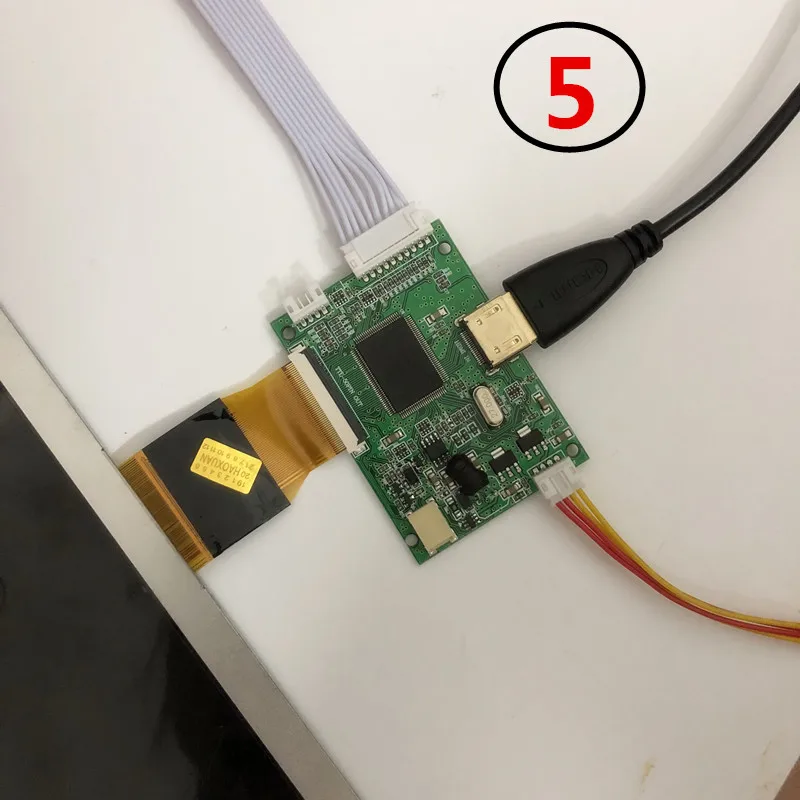

Описание функции интерфейса
Тег
Описание функции
Примечания
RCA1
AV вход
TP1
AV
J4
Вход VGA
DB15
Вход VGA
HDMI
Вход HDMI
Стандарт HDMI 1,1
DCIN
Вход питания
J3
Вход питания
J1
Внешнее Высокое напряжение порт платы
J7
Сиденье светодиодный Ной подсветкой
CON1
Выход сигнала TTL-50PIN
CN1
Выход сигнала LVDS
J6

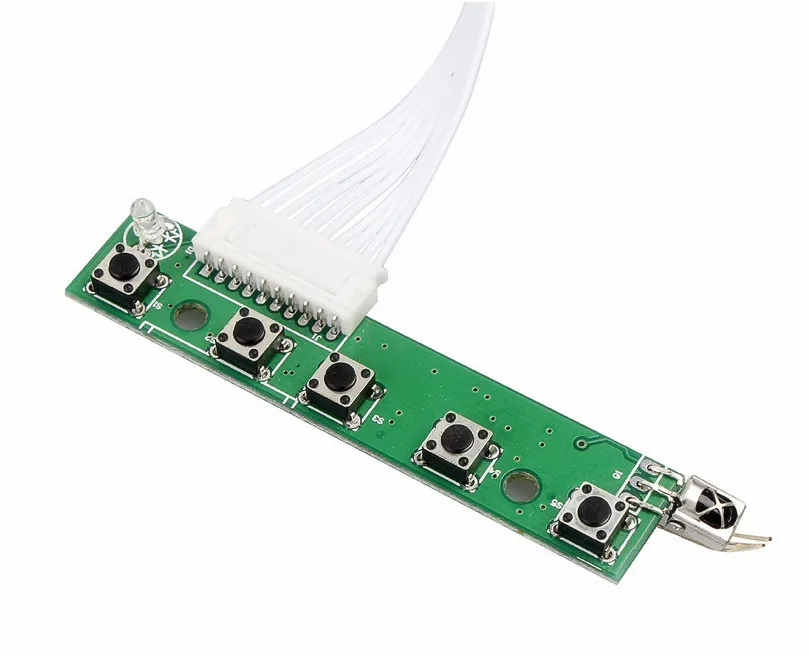

Кнопки, пульт дистанционного управления, светодиодный индикатор
Имитация AV
NTSC
Поддержка
PAL
Поддержка
Клавиатура, входной интерфейс дистанционного управления
Серийный номер
Определение
Объяснение
1
5В
Источник питания дистанционного управления, фактически 3,3 В
2
GND
GND
3
ИК
Удаленный вход
4
Мощность
Функция переключения
5
Меню
Функция отображения меню
6
+
Плюс
7
_
Меньше
8
Источник
Преобразование сигнала
9
LED-R
Светодиодный индикатор
10
LED-G
Светодиодный индикатор
Интерфейс ввода сигнала VGA
Серийный номер
Определение
Объяснение
Интерфейс платы высокого напряжения
1
+ 12 В
Положительный вход питания
2
+ 12 В
Положительный вход питания
3
EN
Сигнал переключателя платы высокого напряжения
5
GND
GND
6
GND
GND
Интерфейс экрана LVDS
Серийный номер
Определение
Объяснение
1
VCC
ЖК-блок питания
2
VCC
ЖК-блок питания
3
VCC
ЖК-блок питания
4
GND
GND
5
GND
GND
6
GND
GND
7
Лакс 0 +
Сигнал LVDS
8
Лакс0-
Сигнал LVDS
9
Лакс 1 +
Сигнал LVDS
10
Лакс 1-
Сигнал LVDS
11
Лакс2 +
Сигнал LVDS
12
Лакс2-
Сигнал LVDS
13
GND
14
GND
15
Недостаток +
Сигнал LVDS
16
Недостаток-
Сигнал LVDS
17
Лакс 3 +
Сигнал LVDS
18
Лакс 3-
Сигнал LVDS
19
LBX0 +
Сигнал LVDS
20
LBX0-
Сигнал LVDS
21
LBX1 +
Сигнал LVDS
22
LBX1-
Сигнал LVDS
23
LBX2 +
Сигнал LVDS
24
LBX2-
Сигнал LVDS
25
GND
26
GND
27
LBCK +
Сигнал LVDS
28
LBCK-
Сигнал LVDS
29
LBX3 +
Сигнал LVDS
30
LBX3-
Сигнал LVDS
Интерфейс питания DCIN
1
+ 12 В
Положительный вход питания
2
+ 12 В
Положительный вход питания
3
GND
GND
4
GND
GND
Интерфейс HDMI
1
Стандартный интерфейс HDMI
Стандартный провод в наличии
AV-сигнал и Реверсивный интерфейс управления питанием
1
ACC
Входное напряжение заднего хода, вынужденный AV2 после входа 12 В
2
AV1
Вход AV1
3
GND
GND
4
AV2
Вход AV2
5
GND
GND
VGA IN
1
GND
GND
2
V
V
3
H
H
4
GND
GND
5
Р
Р
6
GND
GND
7
G
G
8
GND
GND
9
Б
Б
10
GND
GND
11
SDA
Для модернизации
12
SCL
Для модернизации
