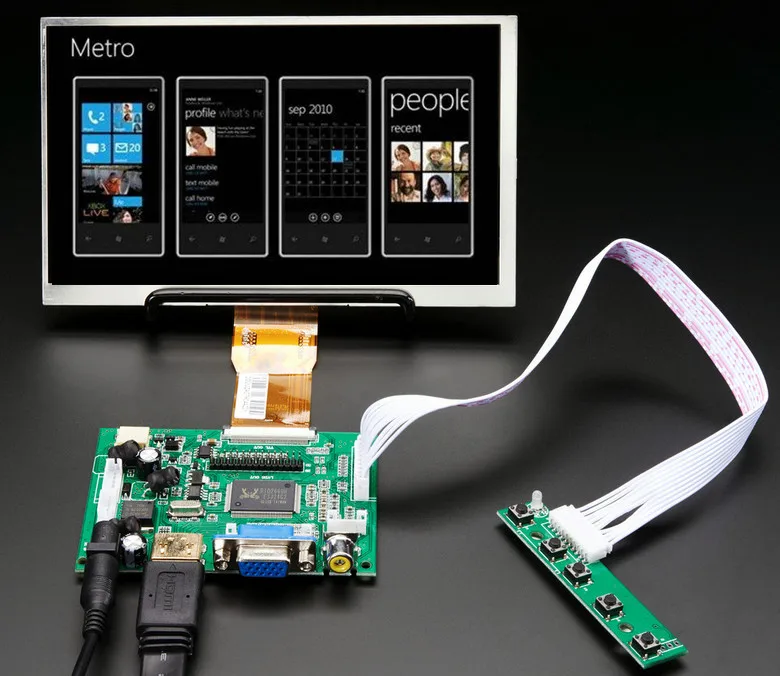

7 дюймов ЖК-дисплей Дисплей 1024x60 0 Экран высокое Разрешение для контроля уровня сахара в крови с дистанционным драйвер Управление доска 2AV HDMI VGA для Raspberry Pi 3 2
Стиль 1:
7 дюймовЖК-дисплей X1
Плата ЖК-драйвера X1

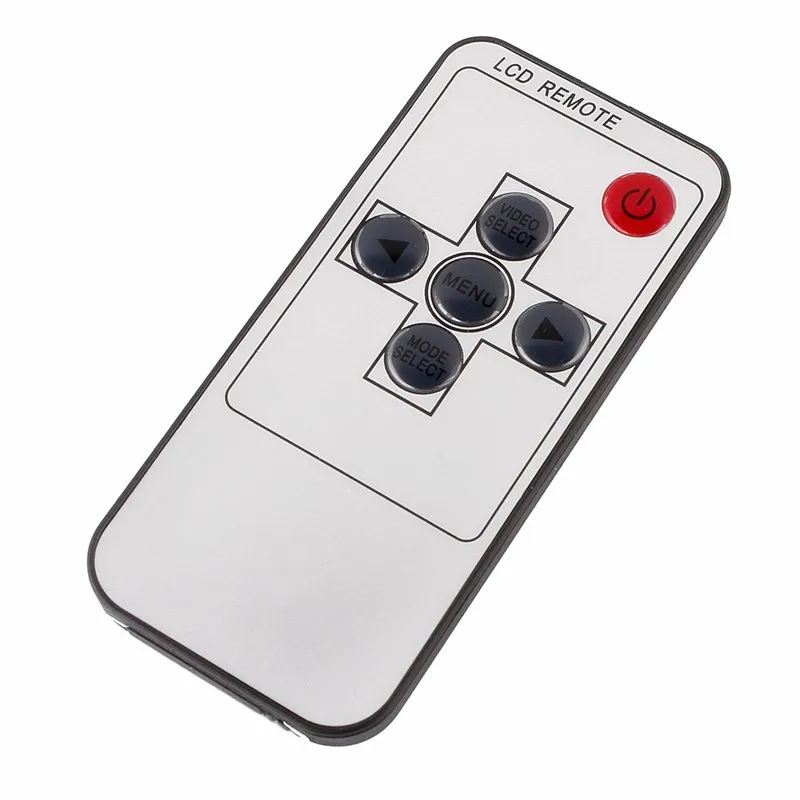

Пульт дистанционного управления X1
Клавиатура X1
Кабель для подключения Платы кнопки X1
USB шнур питания X1
Стиль 2:
ЖК-дисплейX1
Стиль 3:
Совместимое разрешение: 1024*600. Интерфейс: 50pin ЖК-экран
Плата ЖК-драйвера X1
Пульт дистанционного управления X1
Клавиатура X1
Кабель для подключения Платы кнопки X1
USB шнур питания X1

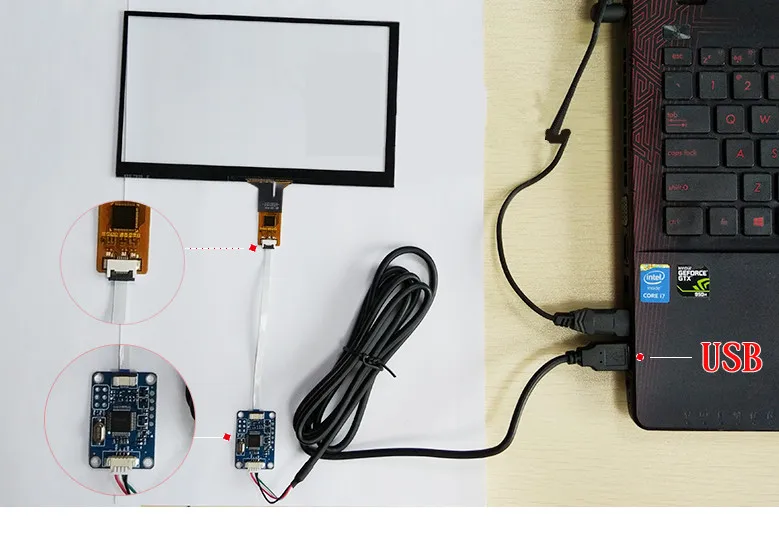

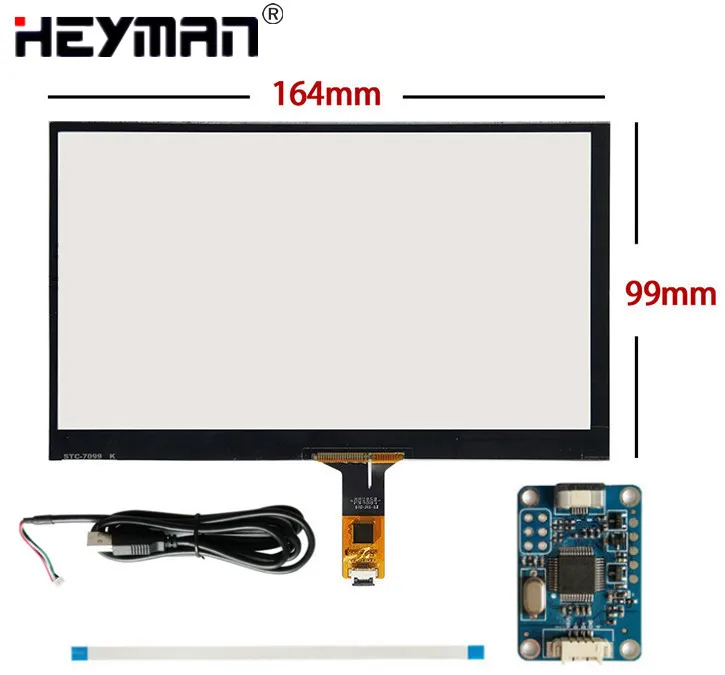

Стиль 4:
Емкостный сенсорный экран X1
Кабель для сенсорного экрана X1
Плата драйвера сенсорного экрана X1
USB кабель X1
Когда вы покупаете сенсорный экран и дисплей в то же время, мы установим сенсорный экран на передней части экрана для вас. Если вам не нужно устанавливать, пожалуйста, оставьте сообщение в заказе
Стиль 5:
USB шнур питания X1
Описание товараОбщие характеристики-ЖК-дисплей Размер: 7,0 дюймов (диагональ)-Элемент драйвера: активная матрица a-Si TFT-Разрешение: 1024*3(RGB)* 600-Режим отображения: Обычно Белый, трансмиссионный-Шаг точки: 0,05 (Ш) х 0,15 (H) мм
Технические характеристики

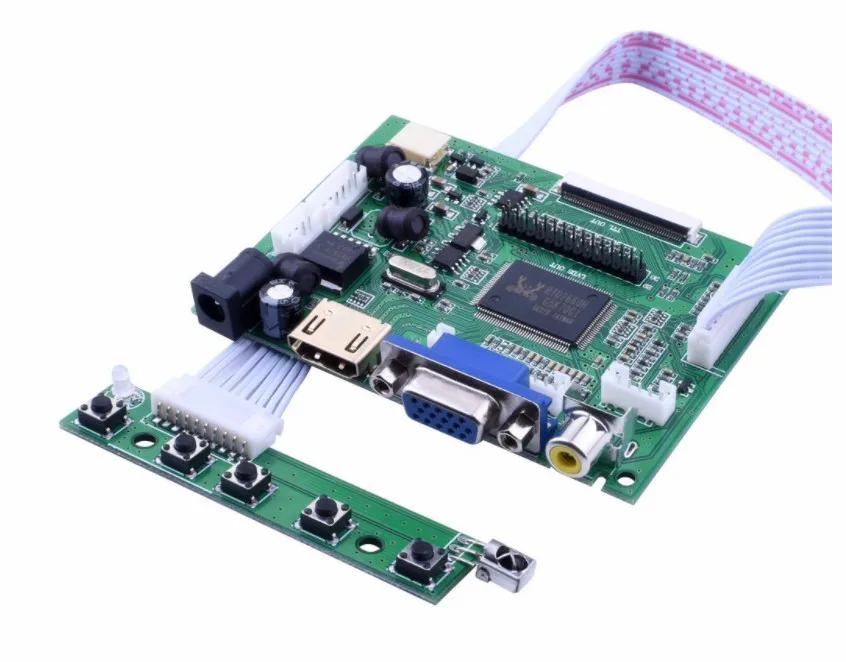

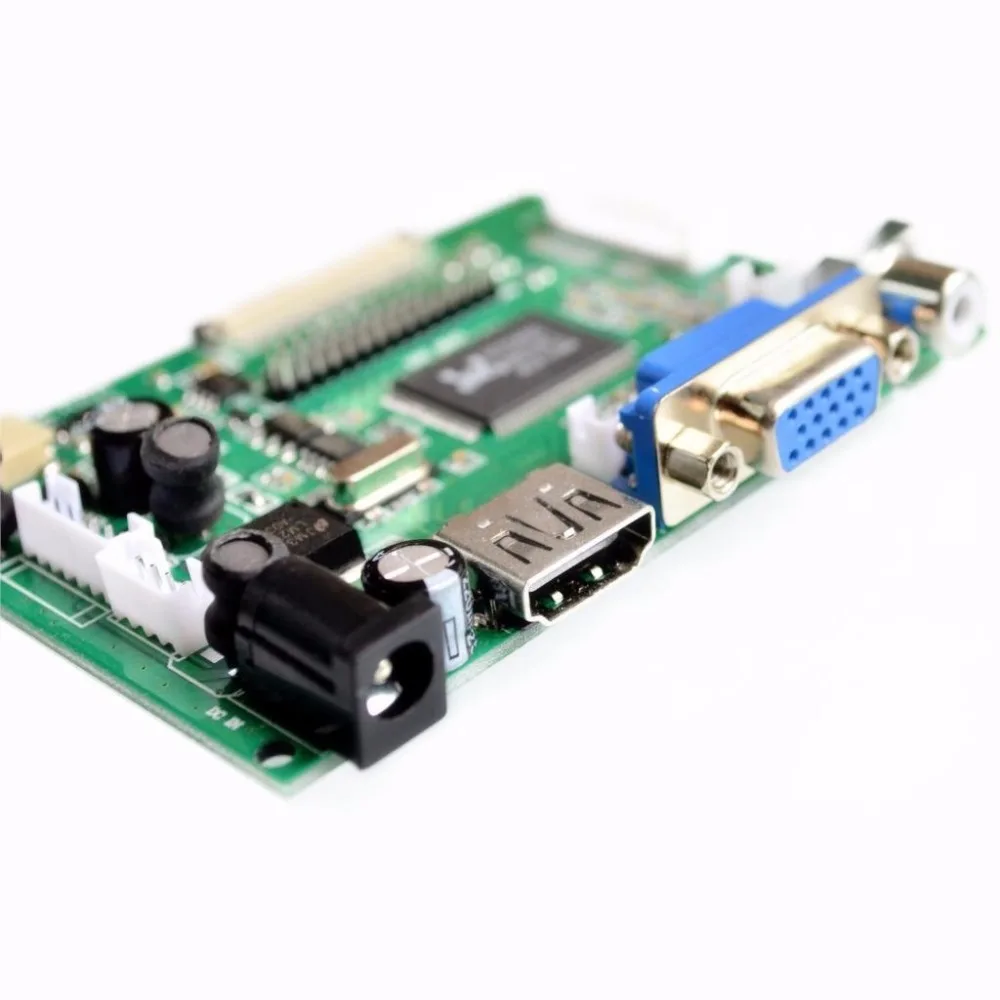

PCB-800099 плата драйвера
1.Описание товара:
Эта плата драйвера использует SIXTHHD-HD1 IC Главного управления
Эта плата драйвера может
1,1 вход VGA сигнала
2,2 AV сигнальные входы
3,1 HDMI вход сигнала, и этот IC поддерживает HDMI1.2
4,1 сигнал обратного хода дороги
5, Поддержка широкий диапазон входного напряжения, а также может работать нормально между 4,5 V-20V
6, стандартная подсветка 6PIN, интерфейс, может быть подключен к высоковольтной плате
7, драйвер интегрированный ЖК-экран драйвер светодиодной подсветки
8, Стандартный LVDS выходной сигнал, может поддерживать один 6, с переключением между дальним и 8, 6, 8 и других Стандартный Дифференциальная Сигнализация пониженного напряжения сигнала ЖК-дисплей экран, но поддерживает только ЖК-дисплей экран с 3,3 V источника питания
9, стандартный кнопочный интерфейс платы, и поддерживает двухцветный СВЕТОДИОДНЫЙ Дисплей индикатора
10, поддержка TTL сигнала
Совместимый с общим 50PIN 1024*600 разрешение интерфейс TTL ЖК-экран
11, Поддержка обратного управления и отображение на AV2, Поддержка обратного напряжения s входное напряжение в пределах 50 в

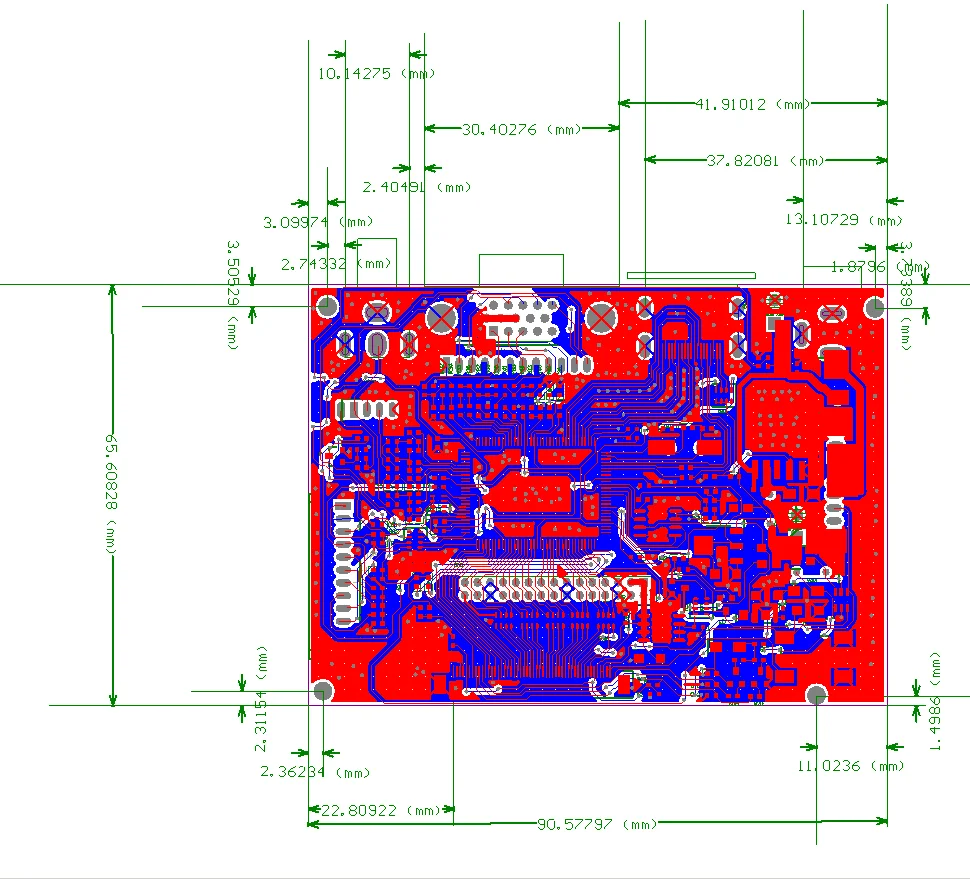

12, эта плата привода имеет четыре отверстия для позиционирования

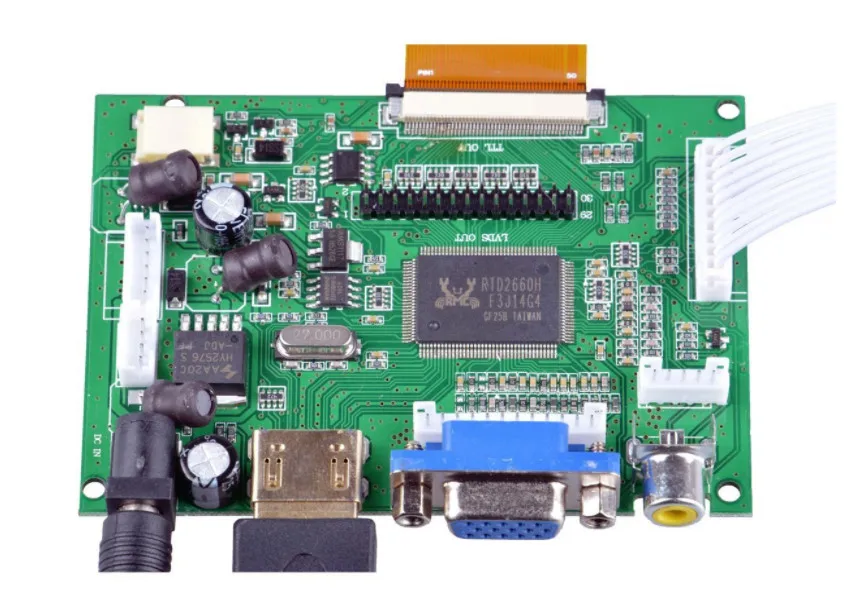

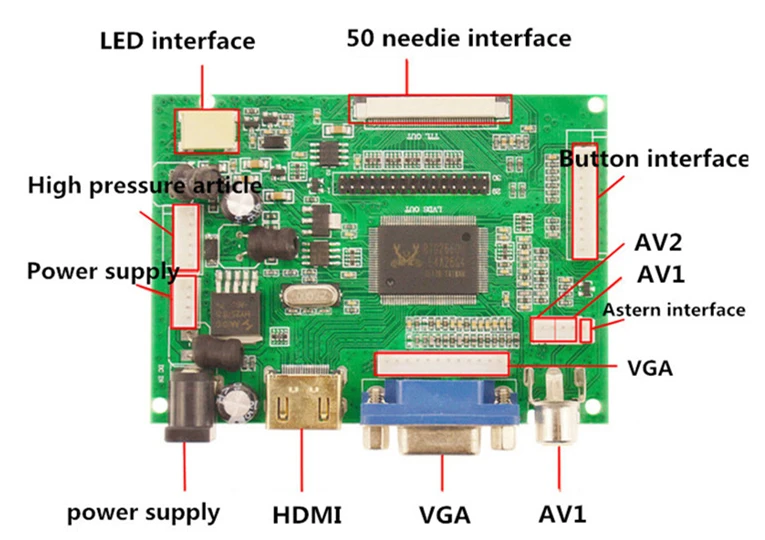

Описание функции интерфейса
Бирка
Описание функции
Примечания
RCA1
AV вход
TP1
AV
J4
Вход VGA
DB15
Вход VGA
HDMI
HDMI вход
Стандарт HDMI 1,1
DCIN
Вход питания
J3
Вход питания
J1
Внешний высоковольтный порт платы
J7
Светодиодный чехол с подсветкой
CON1
TTL-50PIN выход сигнала
CN1
Выход сигнала LVDS
J6
Кнопки, пульт дистанционного управления, Светодиодный интерфейс индикатора
AV моделирование
NTSC
Поддержка
PAL
Поддержка

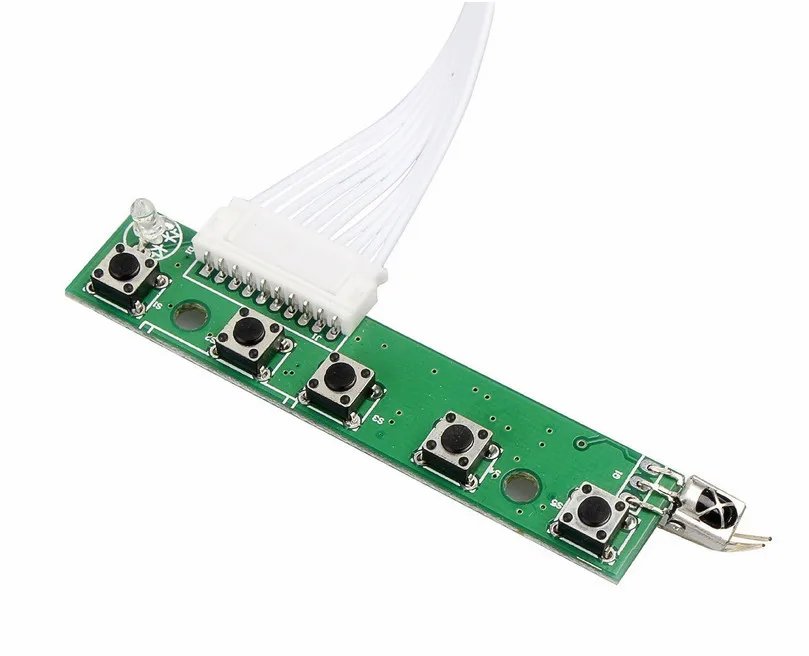

Клавиатура, пульт дистанционного управления входной интерфейс
Серийный номер
Определение
Объяснение
1.
5 В
Пульт дистанционного управления источника питания, на самом деле, 3,3 V
2.
GND
GND
3.
ИК
Удаленный вход
4.
Мощность
Функция переключения
5
Меню
Функция отображения меню
6
+
Плюс
7
_
Меньше
8
Источник
Преобразование сигнала
9
LED-R
Светодиодный светильник с индикатором
10
LED-G
Светодиодный светильник с индикатором
Входной интерфейс VGA сигнала
Серийный номер
Определение
Объяснение
Интерфейс платы высокого напряжения
1.
+ 12 В
Положительный вход питания
2.
+ 12 В
Положительный вход питания
3.
EN
Высоковольтный бортовой переключатель сигнала
5
GND
GND
6
GND
GND
Интерфейс экрана LVDS
Серийный номер
Определение
Объяснение
1.
VCC
Источник питания ЖК-дисплея
2.
VCC
Источник питания ЖК-дисплея
3.
VCC
Источник питания ЖК-дисплея
4.
GND
GND
5
GND
GND
6
GND
GND
7
LAX0 +
LVDS сигнал
8
Лакс0-
LVDS сигнал
9
LAX1 +
LVDS сигнал
10
LAX1-
LVDS сигнал
11
LAX2 +
LVDS сигнал
12
LAX2-
LVDS сигнал
13
GND
14
GND
15
Отсутствие +
LVDS сигнал
16
Отсутствие-
LVDS сигнал
17
LAX3 +
LVDS сигнал
18
LAX3-
LVDS сигнал
19
LBX0 +
LVDS сигнал
20
LBX0-
LVDS сигнал
21
LBX1 +
LVDS сигнал
22
LBX1-
LVDS сигнал
23
LBX2 +
LVDS сигнал
24
LBX2-
LVDS сигнал
25
GND
26
GND
27
LBCK +
LVDS сигнал
28
LBCK-
LVDS сигнал
29
LBX3 +
LVDS сигнал
30
LBX3-
LVDS сигнал
Интерфейс питания DCIN
1.
+ 12 В
Положительный вход питания
2.
+ 12 В
Положительный вход питания
3.
GND
GND
4.
GND
GND
Интерфейс HDMI
1.
Стандартный интерфейс HDMI
Стандартный провод в наличии
Av-сигнал и Реверсивный интерфейс управления питанием
1.
АКК
Входное напряжение заднего хода, принудительный к AV2 после 12V вход
2.
AV1
AV1 вход
3.
GND
GND
4.
AV2
AV2 вход
5
GND
GND
VGA IN
1.
GND
GND
2.
V
V
3.
H
H
4.
GND
GND
5
R
R
6
GND
GND
7
G
G
8
GND
GND
9
B
B
10
GND
GND
11
SDA
Для модернизации
12
SCL
Для модернизации
