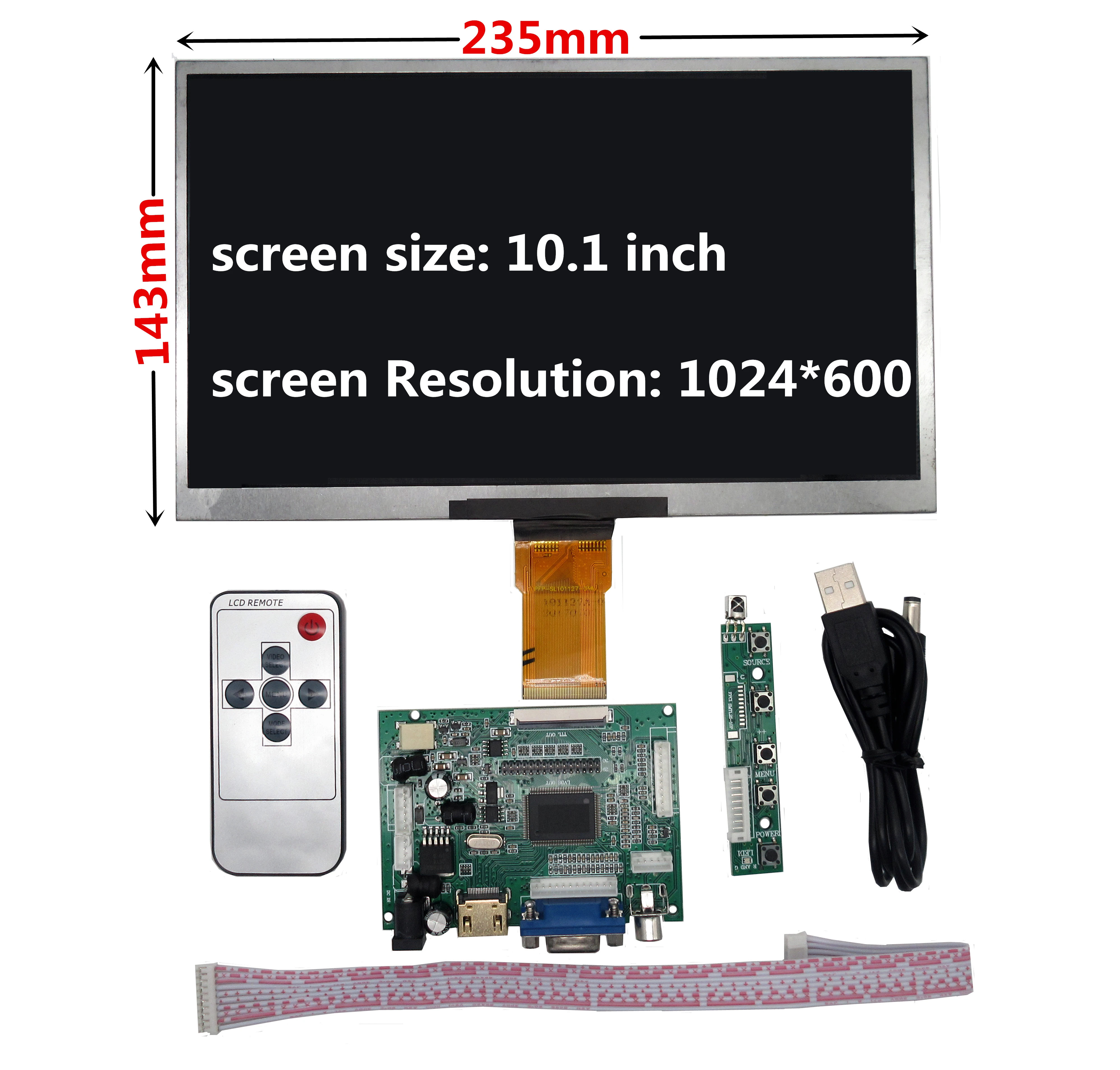

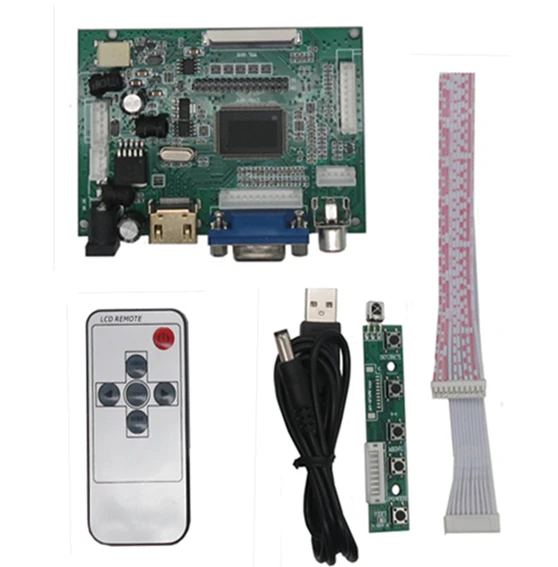

10,1 дюймовый оранжевый Pi PC Banana Pi M3Pro ЖК-экран, комплект ЖК-монитора, плата драйвера ввода HDMI VGA

10,1 дюймов оранжевый Pi/ПК/Banana Pi M3/Pro ЖК-дисплей Экран дисплея на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей монитор + Комплект HDMI, VGA Вход драйвер платы

(Без сенсорного экрана)

Общие характеристики-ЖК-дисплей Размер: 10,1 дюймов (диагональ)-Элемент драйвера: активная матрица a-Si TFT-Разрешение: 1024*600-Режим отображения: Обычно Белый, трансмиссионный-Шаг точки: 0,05 (Ш) х 0,15 (H) мм

Технические характеристики

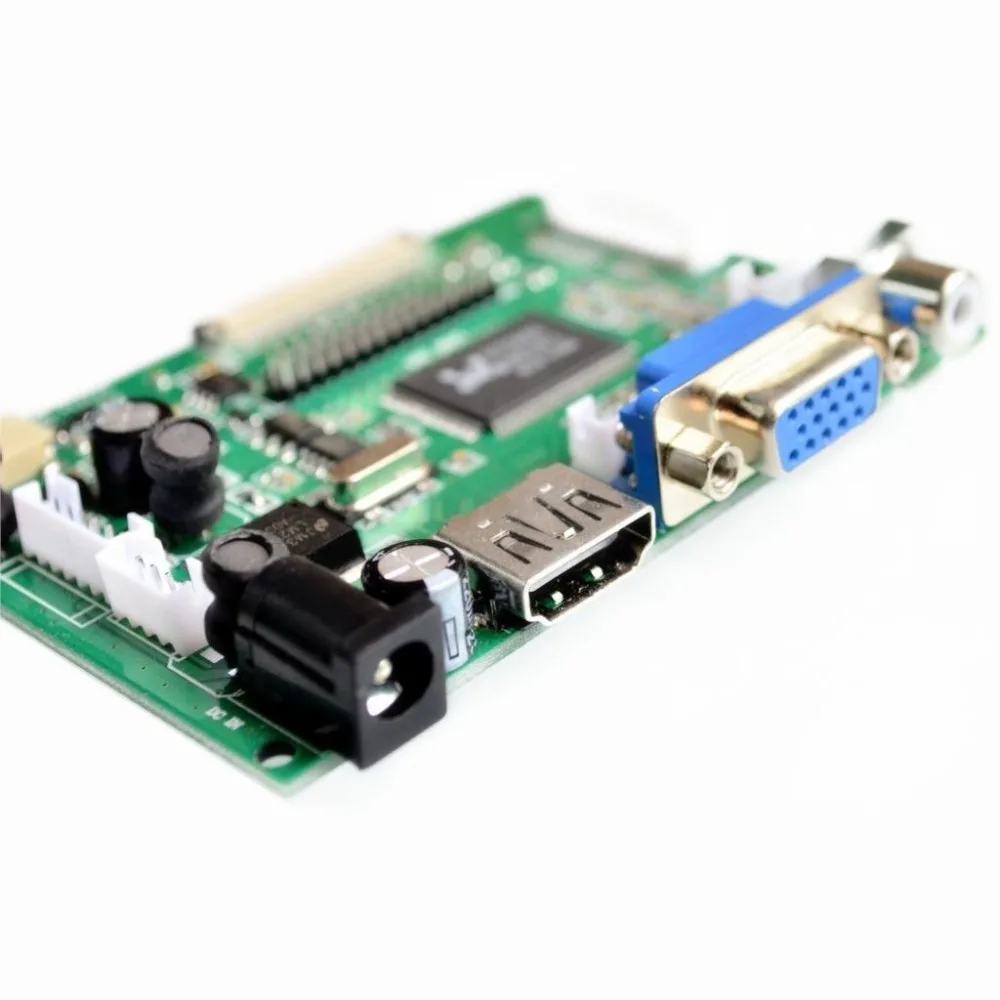

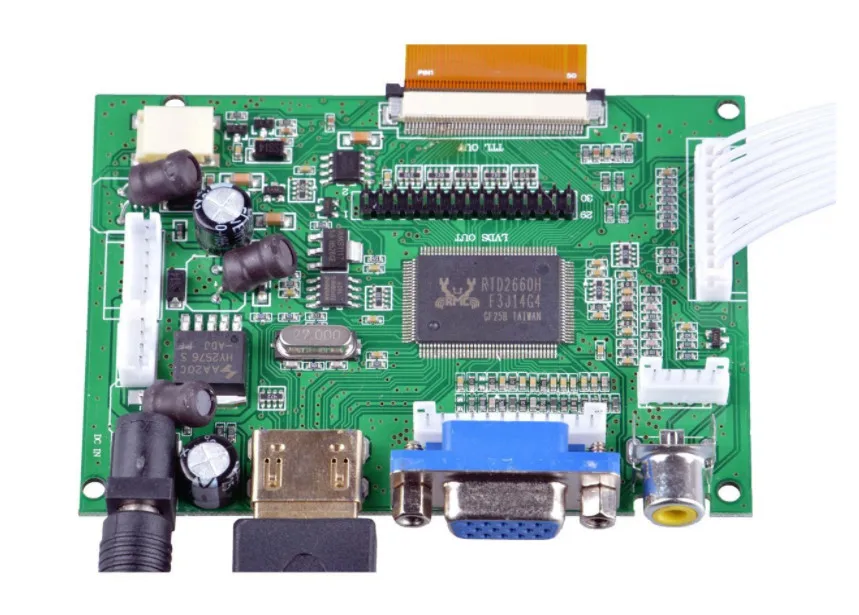

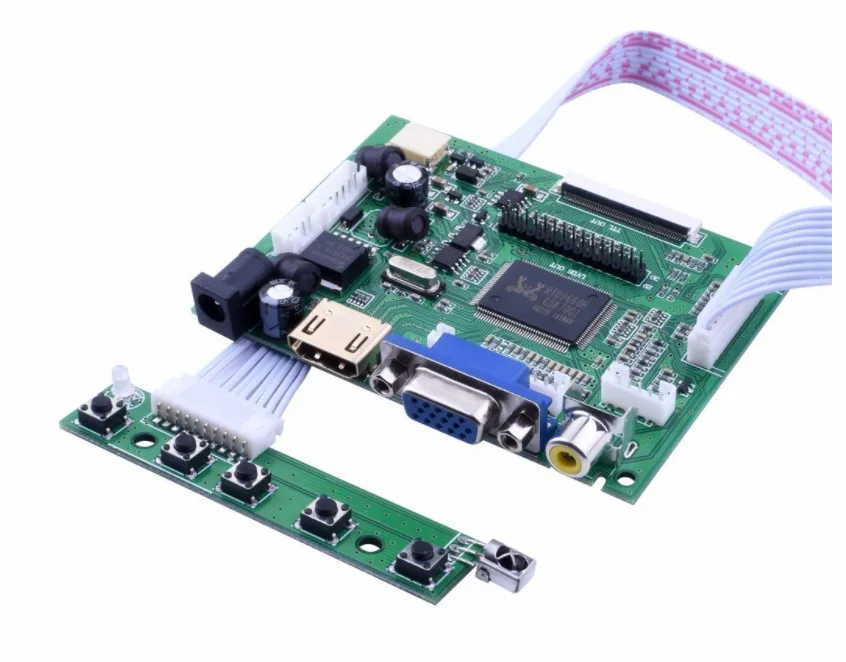

PCB-800099 плата драйвера

1. Описание товара:

Эта плата драйвера использует SIXTHHD-HD1 IC Главного управления

Эта плата драйвера может

1,1 вход VGA сигнала

2,2 AV сигнальные входы

3,1 HDMI вход сигнала, и этот IC поддерживает HDMI1.2

4,1 сигнал обратного хода дороги

5, Поддержка широкий диапазон входного напряжения, а также может работать нормально между 4,5 V-20V

6, стандартная подсветка 6PIN, интерфейс, может быть подключен к высоковольтной плате

7, драйвер интегрированный ЖК-экран драйвер светодиодной подсветки

8, Стандартный LVDS выходной сигнал, может поддерживать один 6, с переключением между дальним и 8, 6, 8 и других Стандартный Дифференциальная Сигнализация пониженного напряжения сигнала ЖК-дисплей экран, но поддерживает только ЖК-дисплей экран с 3,3 V источника питания

9, стандартный кнопочный интерфейс платы, и поддерживает двухцветный СВЕТОДИОДНЫЙ Дисплей индикатора

10, поддержка TTL сигнала

Совместимый AT070TN92

AT065TN14

AT080TN52

AT090TN12

AT090TN10

AT070TN90

AT070TN93

AT070TN94 общий 50PIN 800*480 разрешение интерфейс TTL ЖК-экран

11, Поддержка обратного управления и отображение на AV2, Поддержка обратного напряжения s входное напряжение в пределах 50 в

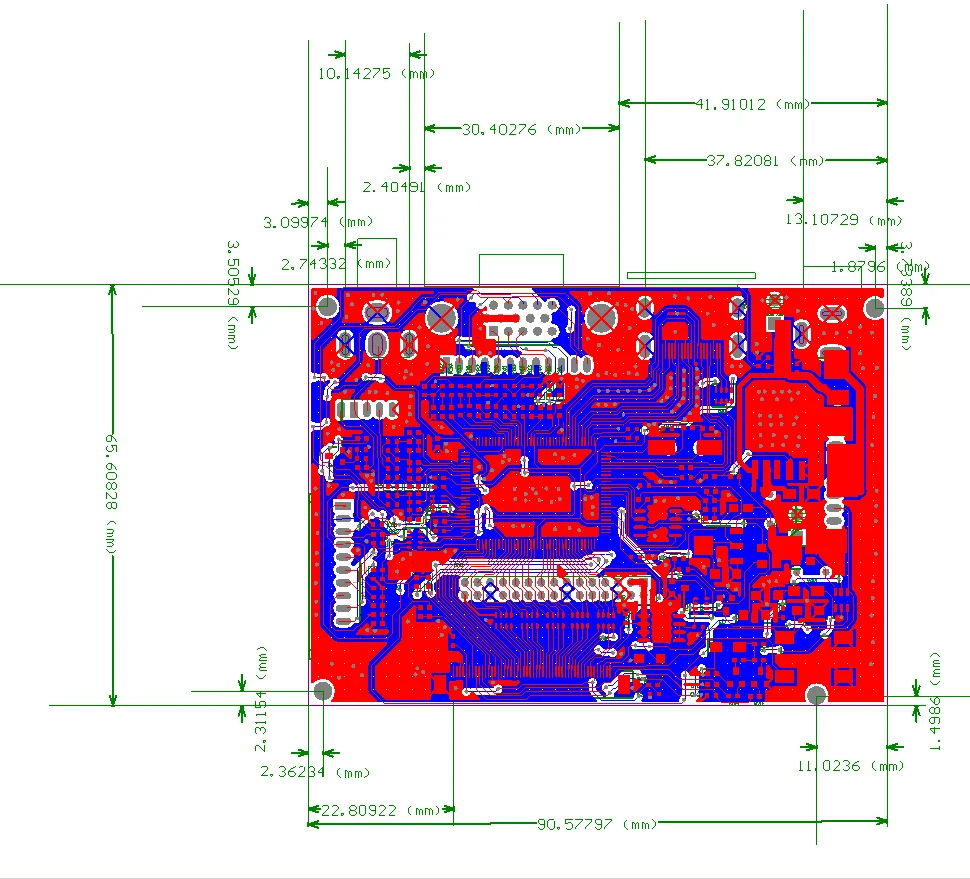

12, эта плата привода имеет четыре отверстия для позиционирования

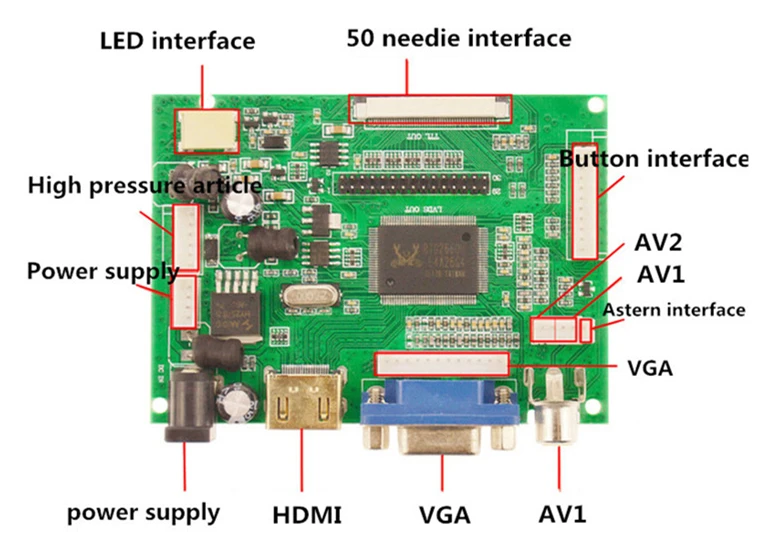

Описание функции интерфейса

Бирка

Описание функции

Примечания

RCA1

AV вход

TP1

AV

J4

Вход VGA

DB15

Вход VGA

HDMI

HDMI вход

Стандарт HDMI 1,1

DCIN

Вход питания

J3

Вход питания

J1

Внешний высоковольтный порт платы

J7

Светодиодный чехол с подсветкой

CON1

TTL-50PIN выход сигнала

CN1

Выход сигнала LVDS

J6

Кнопки, пульт дистанционного управления, Светодиодный интерфейс индикатора

AV моделирование

NTSC

Поддержка

PAL

Поддержка

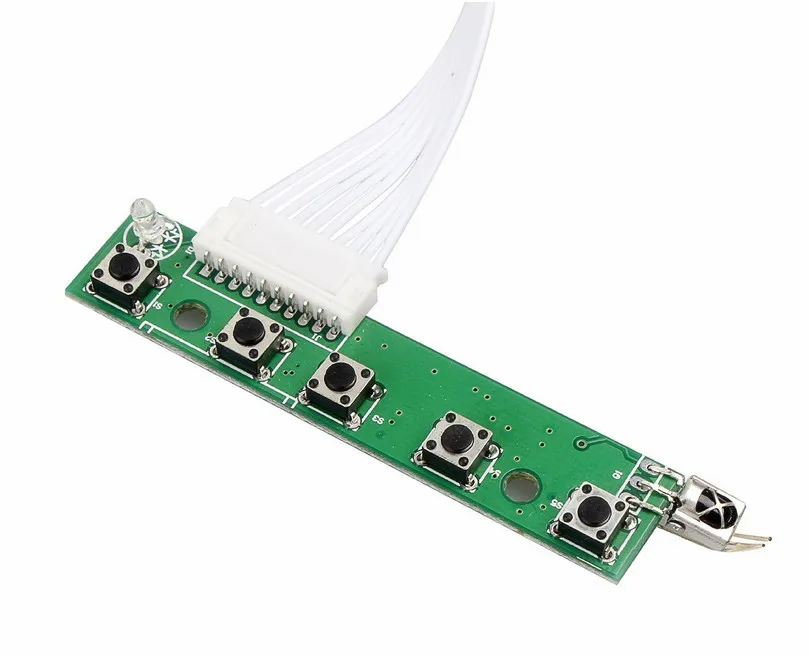

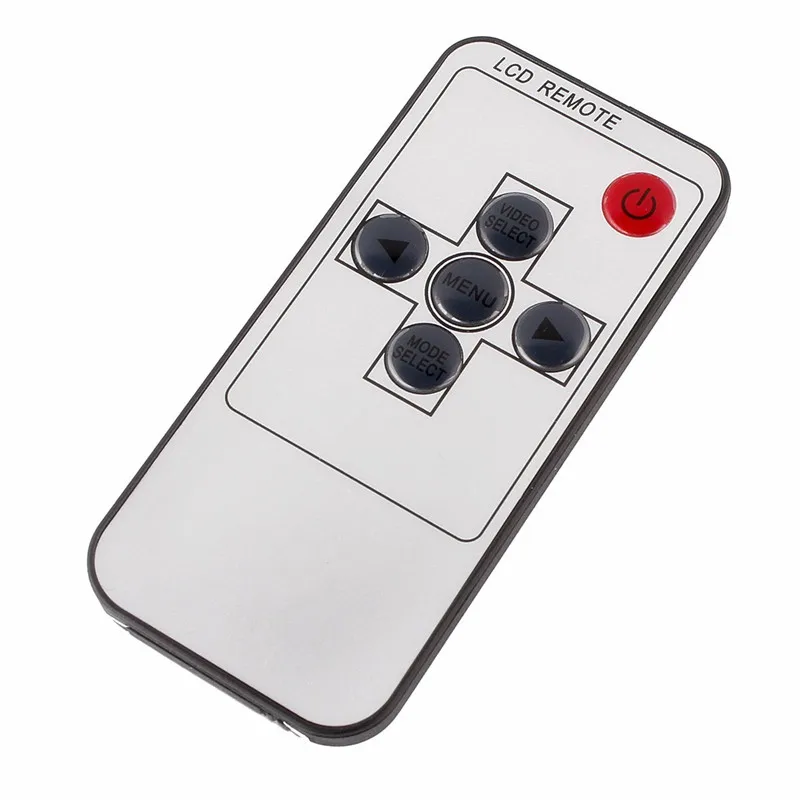

Клавиатура, пульт дистанционного управления входной интерфейс

Серийный номер

Определение

Объяснение

1.

5 В

Пульт дистанционного управления источника питания, на самом деле, 3,3 V

2.

GND

GND

3.

ИК

Удаленный вход

4.

Мощность

Функция переключения

5

Меню

Функция отображения меню

6

+

Плюс

7

_

Меньше

8

Источник

Преобразование сигнала

9

LED-R

Светодиодный светильник с индикатором

10

LED-G

Светодиодный светильник с индикатором

Входной интерфейс VGA сигнала

Серийный номер

Определение

Объяснение

Интерфейс платы высокого напряжения

1.

+ 12 В

Положительный вход питания

2.

+ 12 В

Положительный вход питания

3.

EN

Высоковольтный бортовой переключатель сигнала

5

GND

GND

6

GND

GND

Интерфейс экрана LVDS

Серийный номер

Определение

Объяснение

1.

VCC

Источник питания ЖК-дисплея

2.

VCC

Источник питания ЖК-дисплея

3.

VCC

Источник питания ЖК-дисплея

4.

GND

GND

5

GND

GND

6

GND

GND

7

LAX0 +

LVDS сигнал

8

Лакс0-

LVDS сигнал

9

LAX1 +

LVDS сигнал

10

LAX1-

LVDS сигнал

11

LAX2 +

LVDS сигнал

12

LAX2-

LVDS сигнал

13

GND

14

GND

15

Отсутствие +

LVDS сигнал

16

Отсутствие-

LVDS сигнал

17

LAX3 +

LVDS сигнал

18

LAX3-

LVDS сигнал

19

LBX0 +

LVDS сигнал

20

LBX0-

LVDS сигнал

21

LBX1 +

LVDS сигнал

22

LBX1-

LVDS сигнал

23

LBX2 +

LVDS сигнал

24

LBX2-

LVDS сигнал

25

GND

26

GND

27

LBCK +

LVDS сигнал

28

LBCK-

LVDS сигнал

29

LBX3 +

LVDS сигнал

30

LBX3-

LVDS сигнал

Интерфейс питания DCIN

1.

+ 12 В

Положительный вход питания

2.

+ 12 В

Положительный вход питания

3.

GND

GND

4.

GND

GND

Интерфейс HDMI

1.

Стандартный интерфейс HDMI

Стандартный провод в наличии

Av-сигнал и Реверсивный интерфейс управления питанием

1.

АКК

Входное напряжение заднего хода, принудительный к AV2 после 12V вход

2.

AV1

AV1 вход

3.

GND

GND

4.

AV2

AV2 вход

5

GND

GND

VGA IN

1.

GND

GND

2.

V

V

3.

H

H

4.

GND

GND

5

R

R

6

GND

GND

7

G

G

8

GND

GND

9

B

B

10

GND

GND

11

SDA

Для модернизации

12

SCL

Для модернизации
