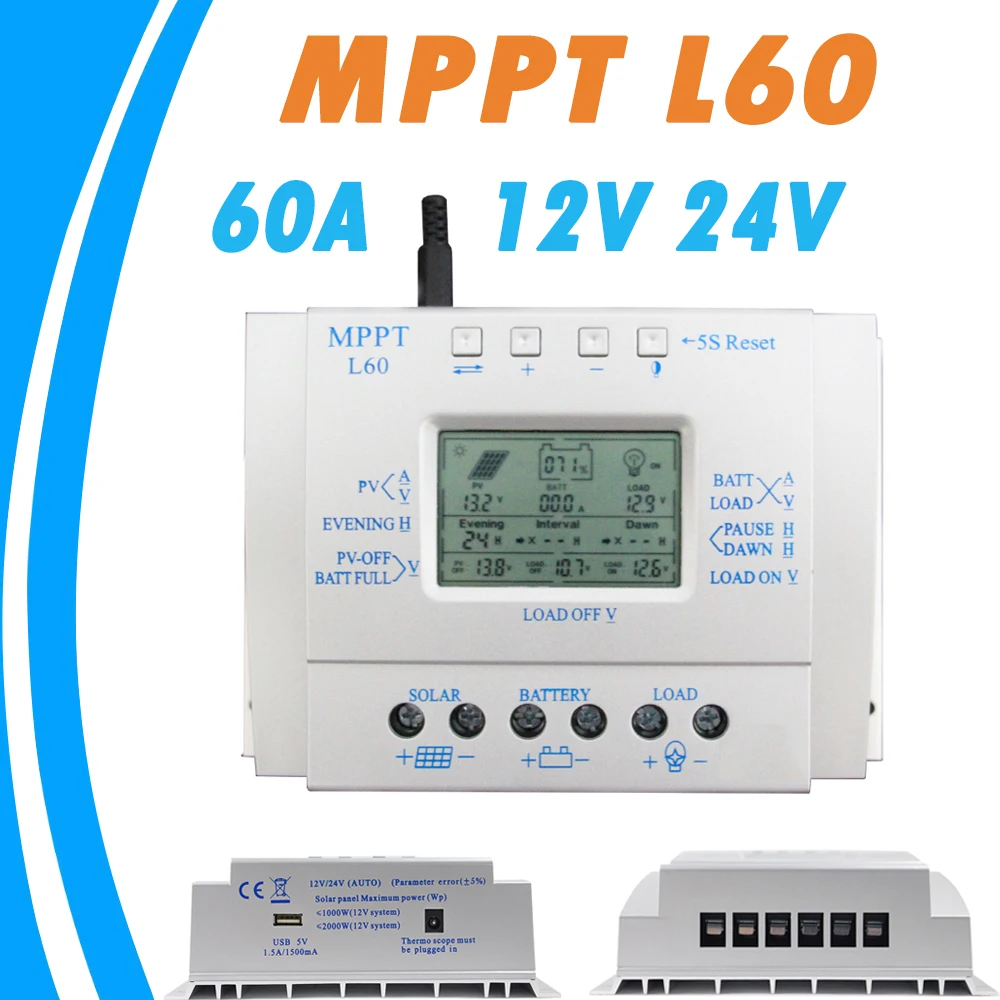

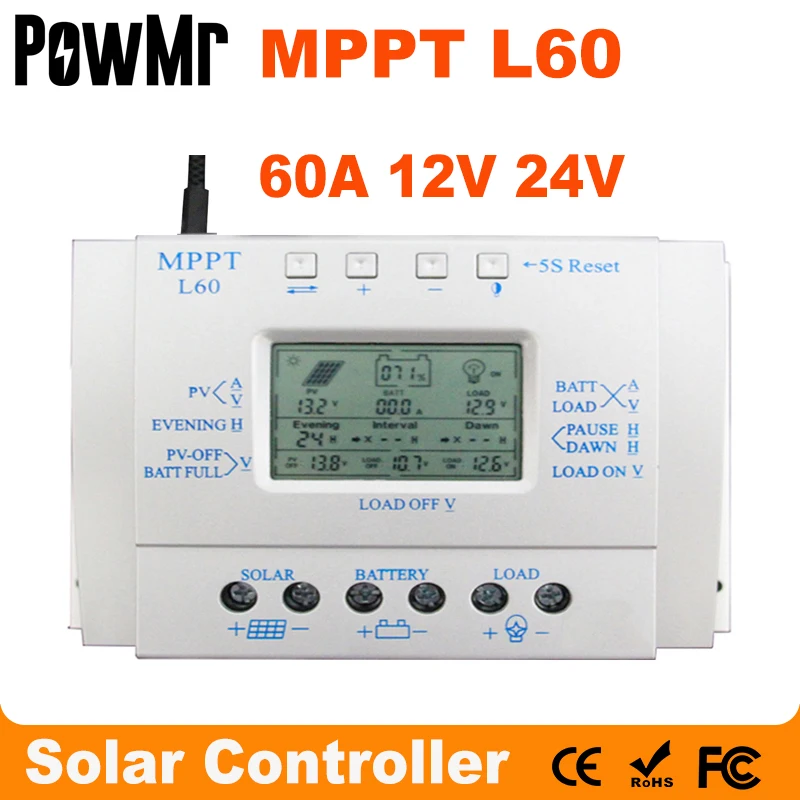

Контроллер Солнечного Заряда MPPT, 60 А, с ЖК-дисплеем, 12 В, 24 В, автоматический, с USB 5 В, 1500 мА, высокоэффективная система отслеживания солнечной батареи

Это трехкратный контроллер для вечернего (вечернего) рабочего времени, интервал отдыха или паузы, время работы на рассвете (функция утренсветильник), пользователь может настроить время в соответствии со своими потребностями.

A: время (вечернее время) B: время (пауза) C: время (рассвет)

Это совместимый контроллер Заряда MPPT, ШИМ Интеллектуальный/эффективный/энергосберегающий, он не только имеет эффективную функцию зарядки контроллера MPPT для автоматического отслеживания максимальной точки мощности, на 10%-30% выше, чем у обычного контроллера, а также энергосбережение в режиме ожидания, более чем на 30% энергии, чем у обычного контроллера, потребляемая в режиме ожидания мощность всего 10 ма-15 мА.

Примечание: Это высококачественные совместимые солнечные контроллеры MPPT + PWM, а не 100% Ture MPPT

1. Описание продукта:

«T» серия интеллектуального, многоцелевого контроллера солнечной зарядки

ЖК-экран

Защита от обратного разряда батареи

Простая (и больший контроль времени) работа

Защита от обратной полярности батареи

Режим зарядки PWM + MPPT

Защита от пониженного напряжения аккумулятора

Пользователь может сбросить параметры

Защита от перегрузки, короткого замыкания

Ключ для открытия и закрытия нагрузки

Функция автоматической температурной компенсации

Ключ для восстановления заводских настроек

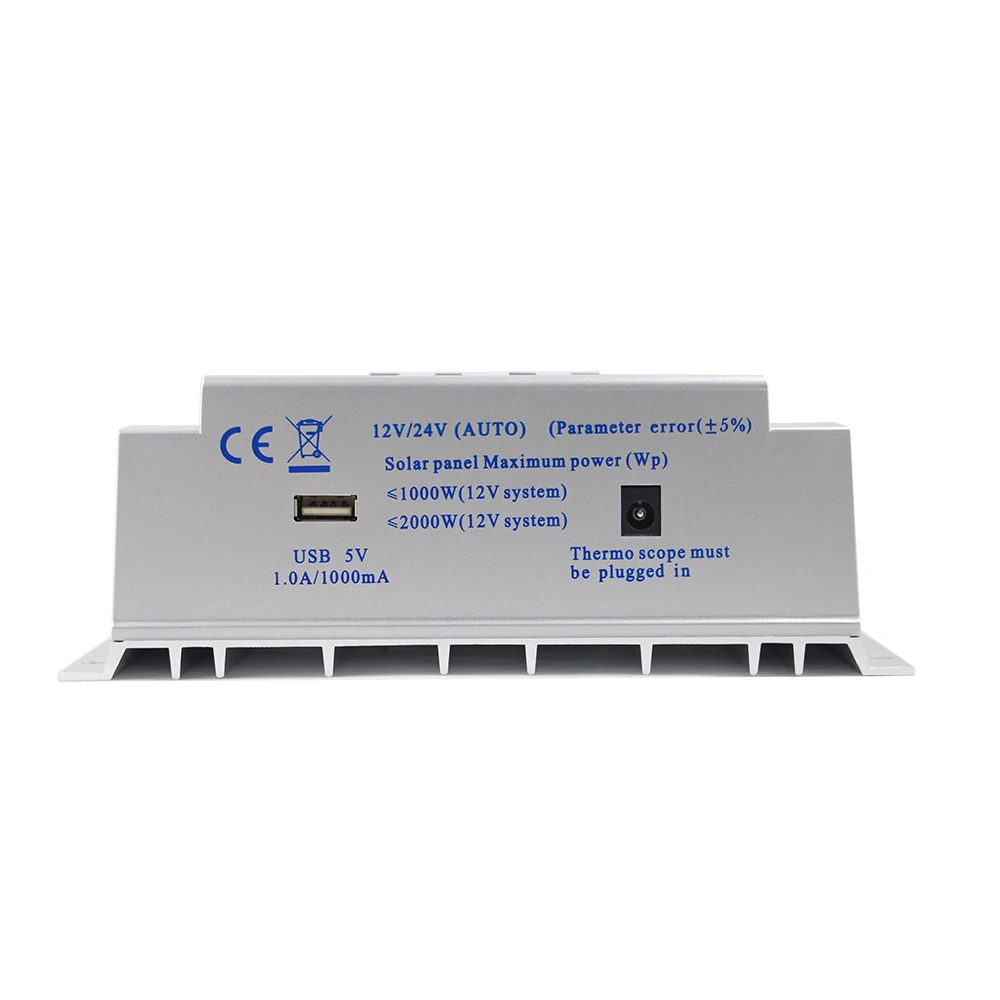

Зарядка через USB 5 В (ток 1500 мА/1,5 А) опционально

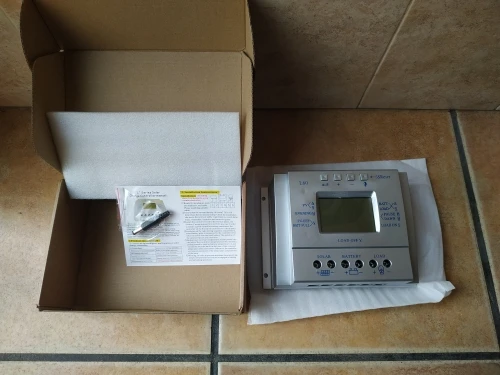

2. Упаковка включает

1 шт 60A Солнечный мррт контроллер L60

1 шт. датчик температуры

Руководство пользователя на английском языке, 1 шт.

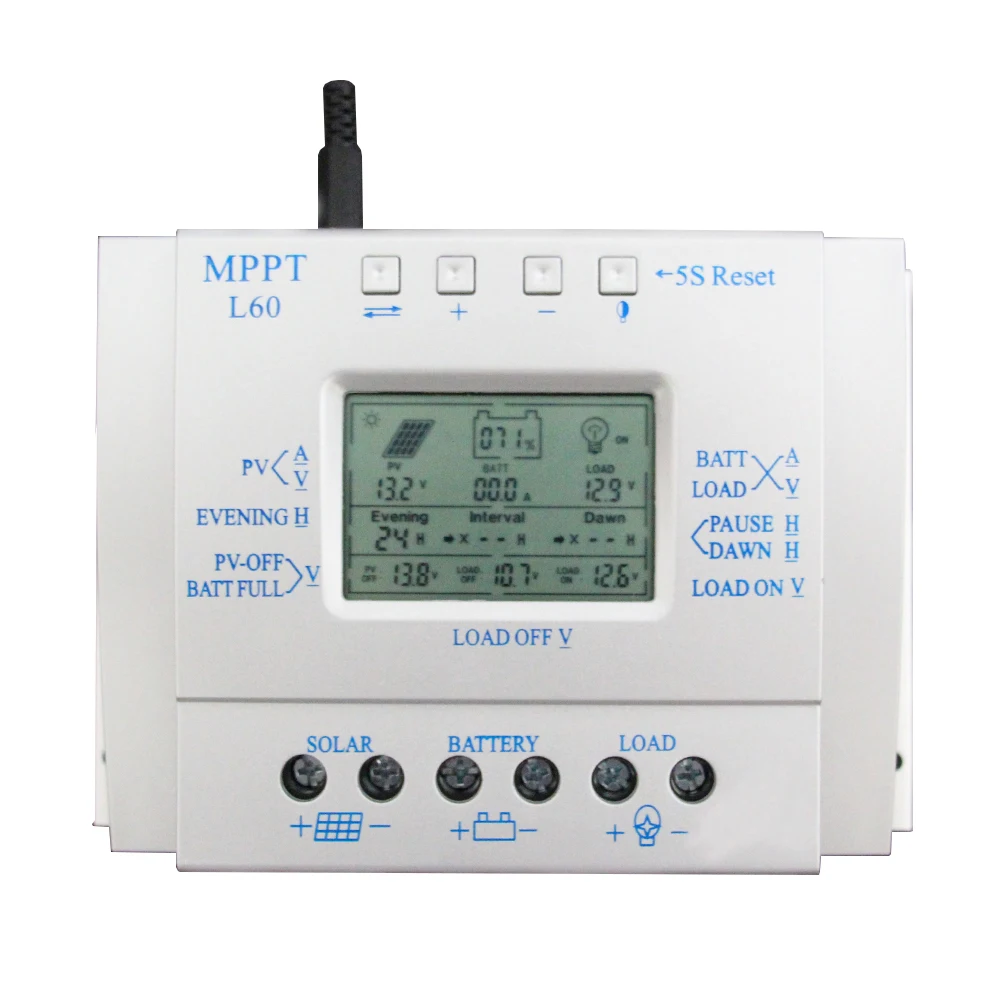

3. Описание рабочего интерфейса ЖК-дисплея:

4. Таблица параметров:

Параметры/модель

MPPT T-10

MPPT T-20

MPPT T-30

MPPT T-40

MPPT T-60

MPPT T-80

Максимальный ток мощности

12А

20А

30А

40А

60А

80а

Установка Lin (мм2)

4 мм2

8 мм2

10 мм2

12 мм2

16 мм2

20 мм2

Линия установки (AWG)

10 #(AWG)

8 #(AWG)

7 #(AWG)

6 #(AWG)

4 #(AWG)

2 #(AWG)

Вес

280 г

300 г

475 г

500 г

800 г

900 г

Пиковая мощность панели солнечных батарей (Max Wp)

130 Вт

260 Вт

380 Вт

500 Вт

800 Вт

1000 Вт

Конфигурация емкости аккумулятора

100ач

200ач

300ач

400AH

600ач

800 Ач

Размеры

143*89*46 (мм)

187*97*61 (мм)

188*128*61 (мм)

Плавающее напряжение батареи

13,8 В (система 12 В)/27,6 в (система 24 В)

Защита батареи (под напряжением)

10,6 В (система 12 В)/21,2 в (система 24 В)

Напряжение восстановления батареи (под напряжением)

12,6 в (система 12 В)/25,2 в (система 24 В)

Потеря нагрузки системы:<= 13 мА

Кольцевой бак;<= 100 мВ

Рабочая температура:-10 ° C ~ 60 ° C

Температура хранения:-30 ° C ~-70 ° C

Рабочая температура:<= 90%, без конденсации

Температурная компенсация:-4 мВ/элемент/градус

Максимальное напряжение холостого хода солнечной панели

18 В ~ 24 В (система 12 В) 36 В ~ 48 В (система 24 В)

Солнечная панель с максимальным напряжением холостого хода

<= 48В

Ссылка

Клик

Клик

Клик

Клик

Клик

Клик

5. Установка

1. Готовые инструменты и материалы для установки Qi, а также кабель. Пожалуйста, подберите Подходящий кабель

2. Проверьте стабильность тока <4 а/мм2, что поможет снизить падение давления в линии. Убедитесь, что место установки отвечает соответствующим требованиям безопасности, Избегайте влажных, пыльных, легковоспламеняющихся, взрывоопасных и коррозионных газов

3. Установите контроллер, зафиксированный на вертикальной плоскости, см. Раздел V Монтажная апертура и расстояние между отверстиями. Чтобы обеспечить хорошие условия охлаждения контроллера, контроллер в нижней части каждого зарезервированного пространства 10 см

4. Как показано на правильной схеме подключения: нагрузка, аккумулятор, пластина солнечной батареи подключены к контроллеру, чтобы убедиться, что нагрузка, батарея, полярность панели солнечных батарей и контроллера

5. Перед использованием: зонд внешнего температурного датчика находится слева от интерфейса датчика температуры контроллера, помещенного в аналогичную температуру батареи. (В обширных линиях должны быть встроенные устройства внешнего температурного зонда, иначе контроллер будет контролировать параметры температурной компенсации ошибки

6 Предупреждение: во избежание несчастных случаев установка: непрофессионалы не могут быть вовлечены в погрузочно-разгрузочные операции

6. Решение проблемы с зарядкой:

Нет правильной установки полярности кабеля солнечных панелей (ldуслугу + rdquordуслугу-rdуслугу) удаление полярности, вы можете повторно установить правильную

Превышение номинальной мощности солнечных панелей для снижения мощности солнечной панели не превышает решение проблемы разряда регулятора номинальной мощности

Снятие нагрузки неправильно подключено к нагрузке, переустановите правильное

Больше, чем номинальная мощность нагрузки для снижения мощности нагрузки, контроллер не превышает номинальную мощность

Мгновенный пусковой ток слишком большой, емкость аккумулятора слишком маленькая, замена батарей большой емкости, устранение неисправностей кнопок

Проволочный Кабель с полярностью свободный или слишком квадратный и увеличивающий охват

Все клавиши могут устранить неисправности, нажмите 5 секунд, чтобы восстановить заводские настройки.

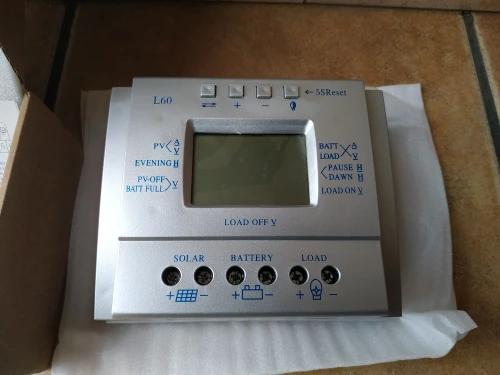

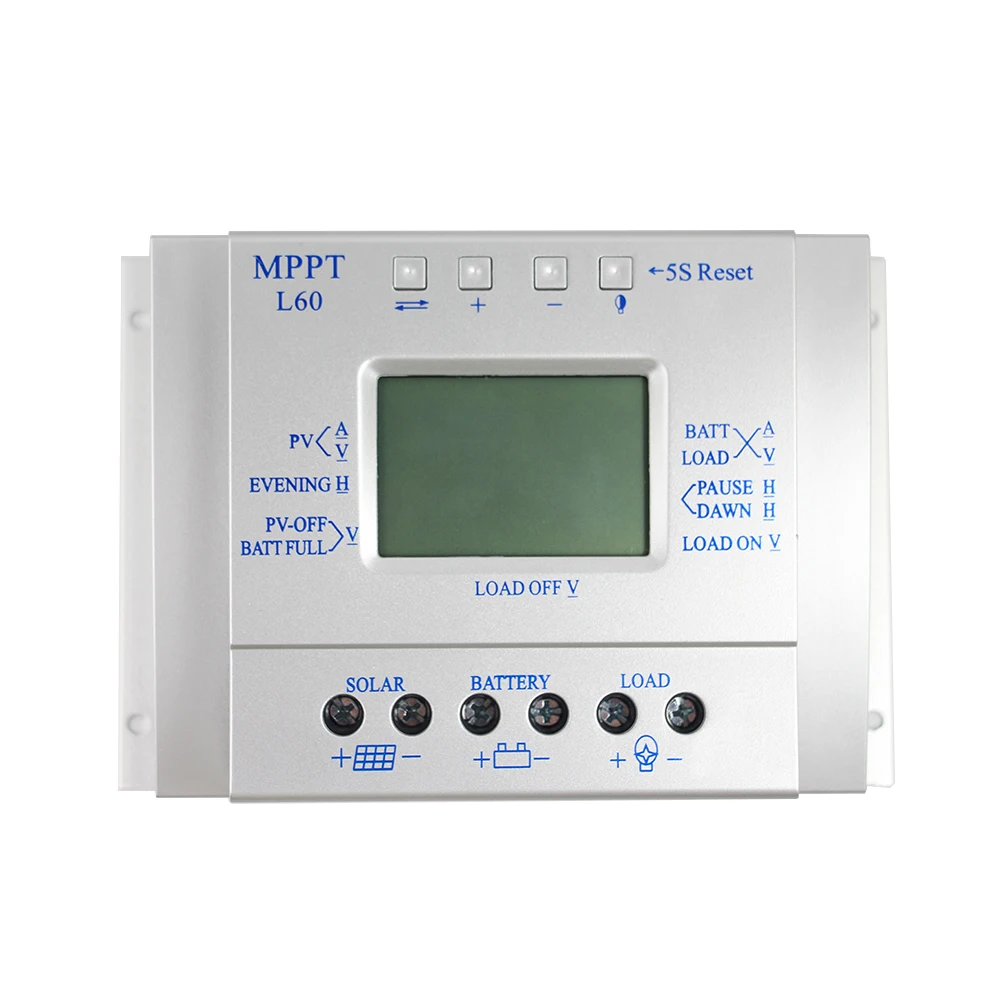

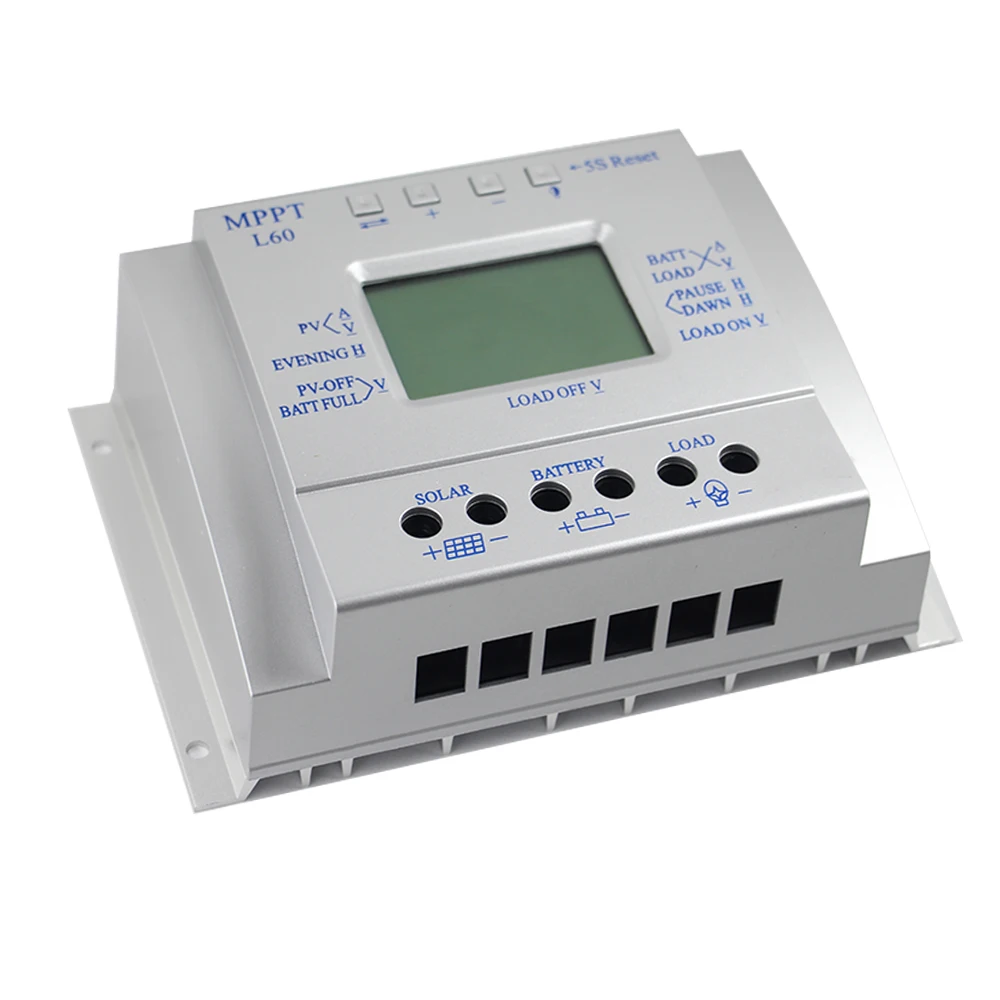

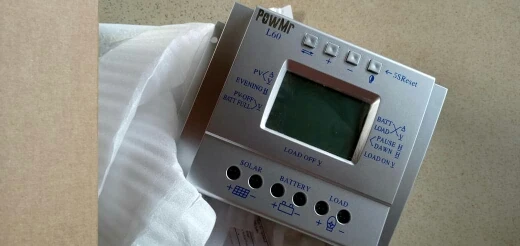

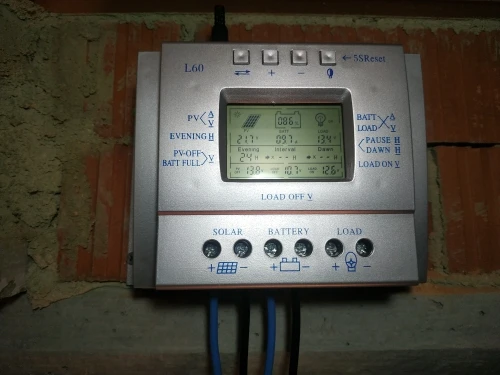

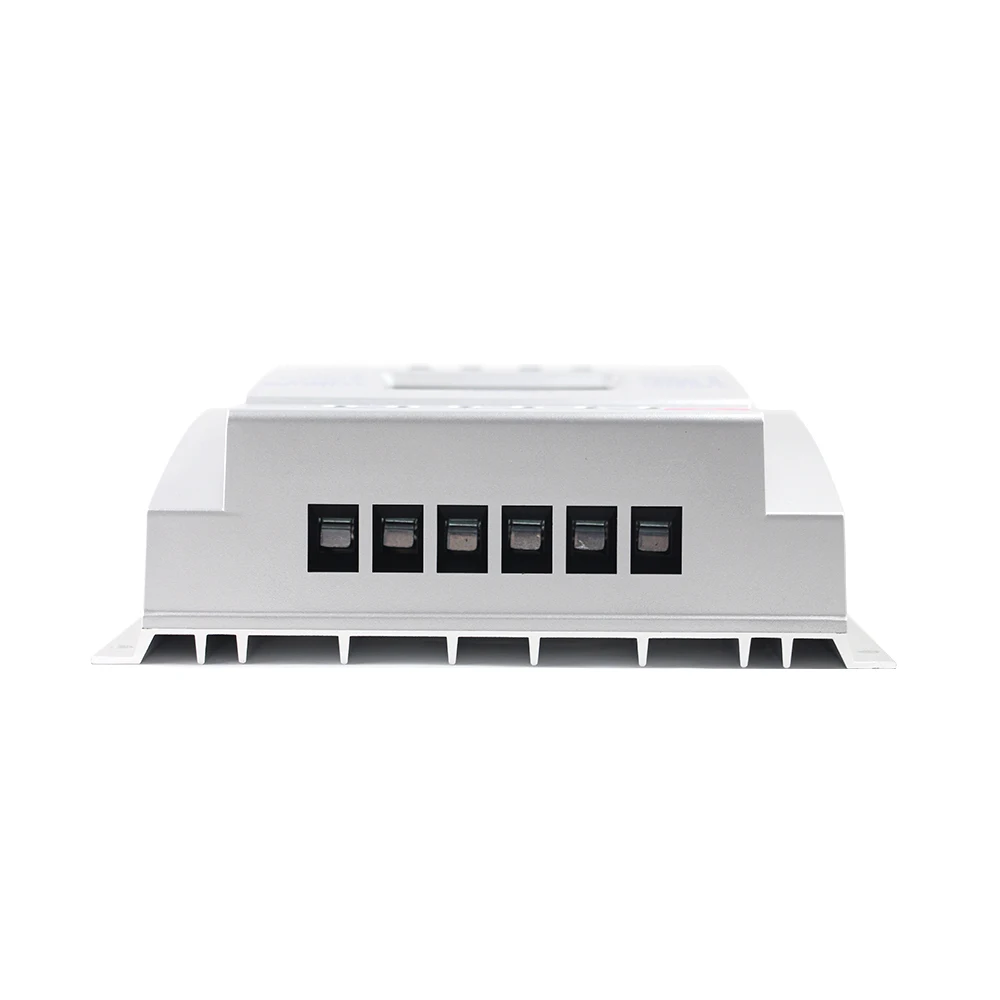

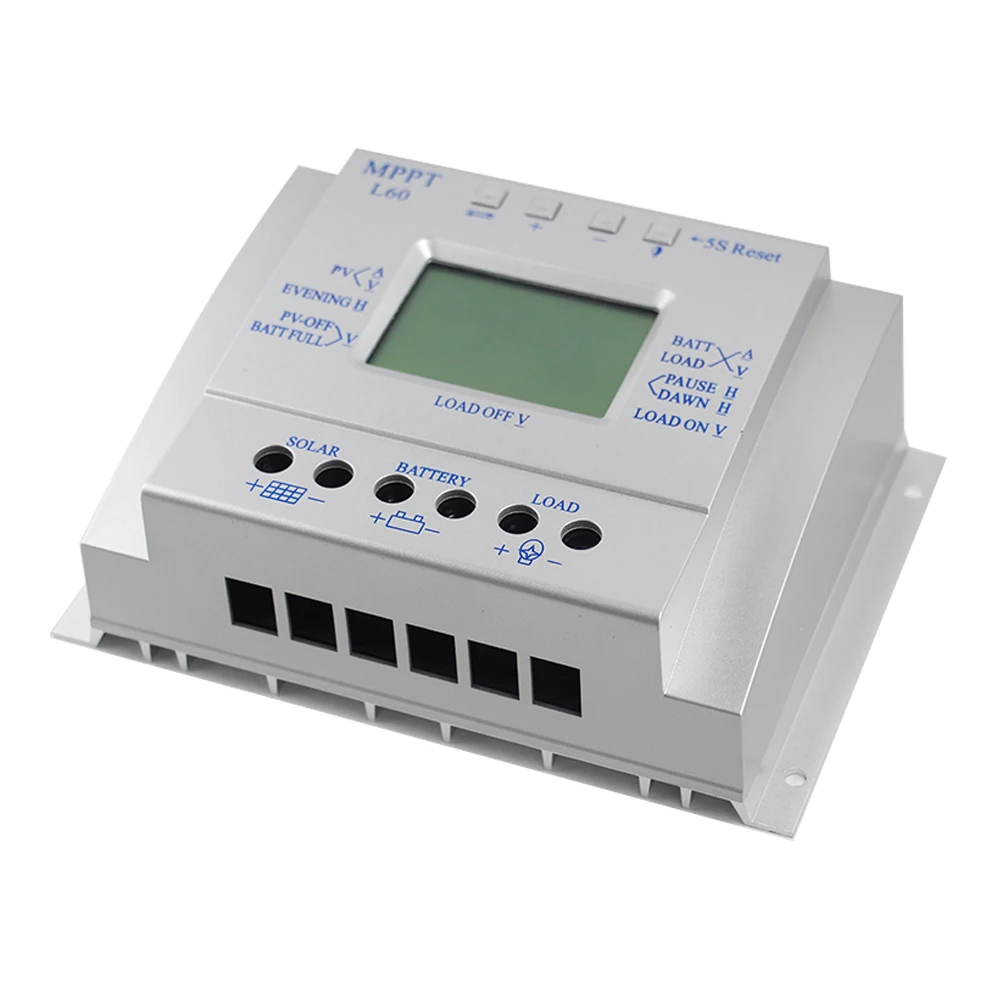

7. Изображения:
