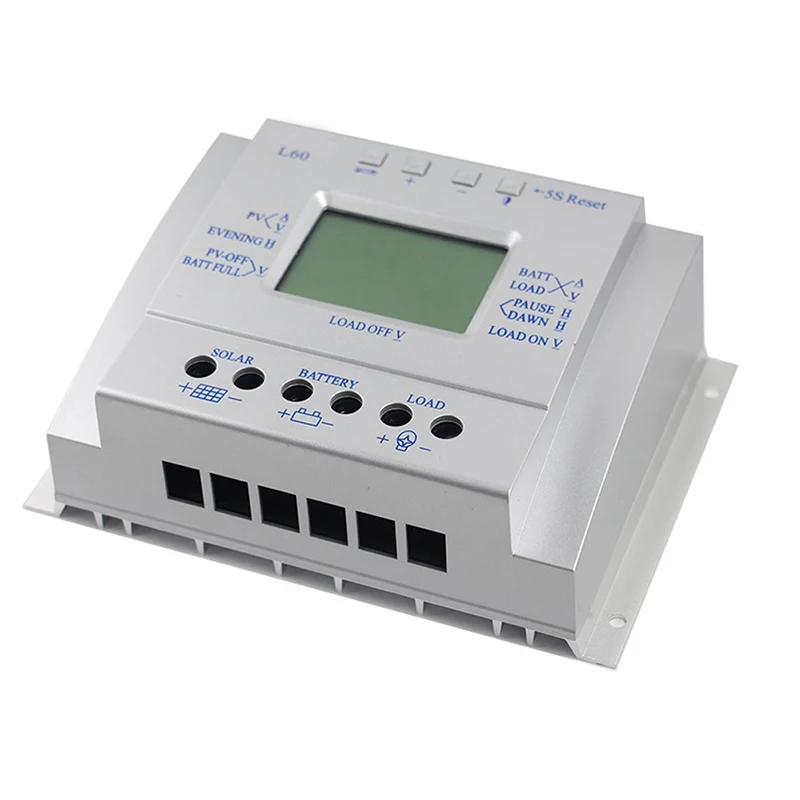

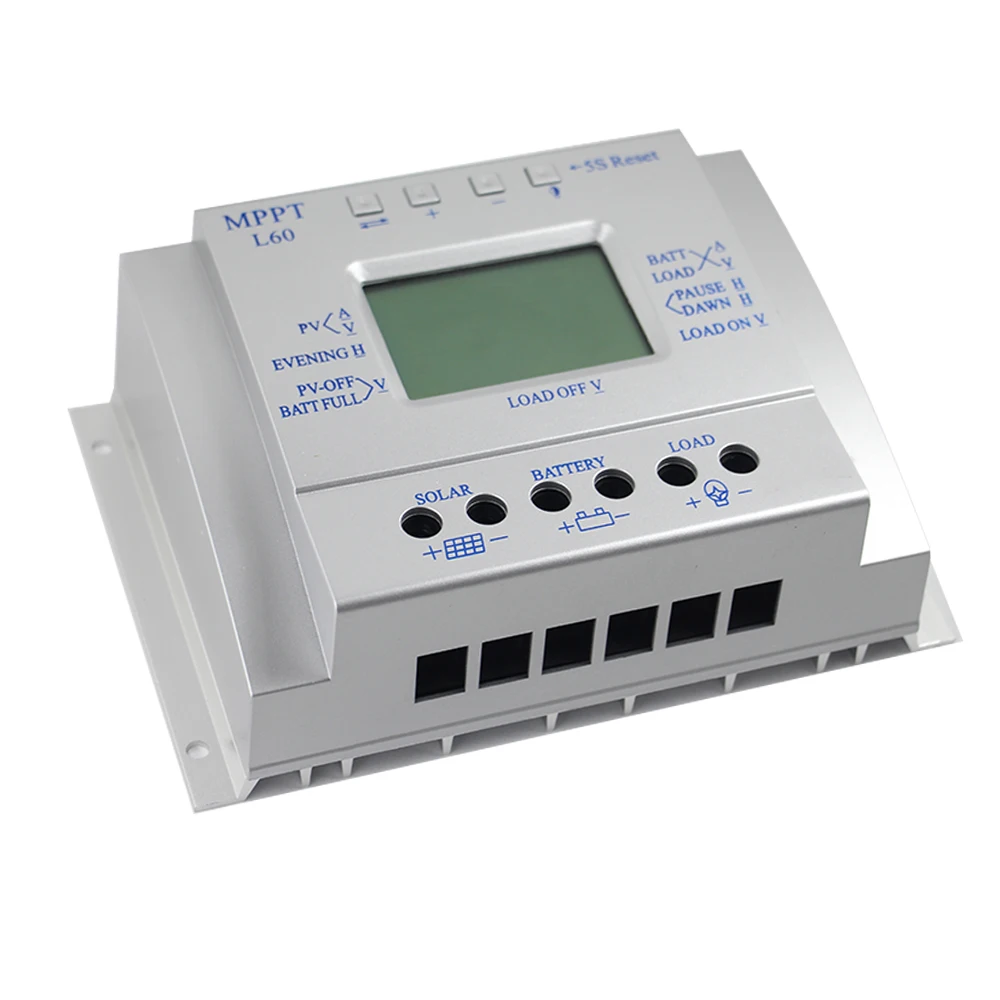

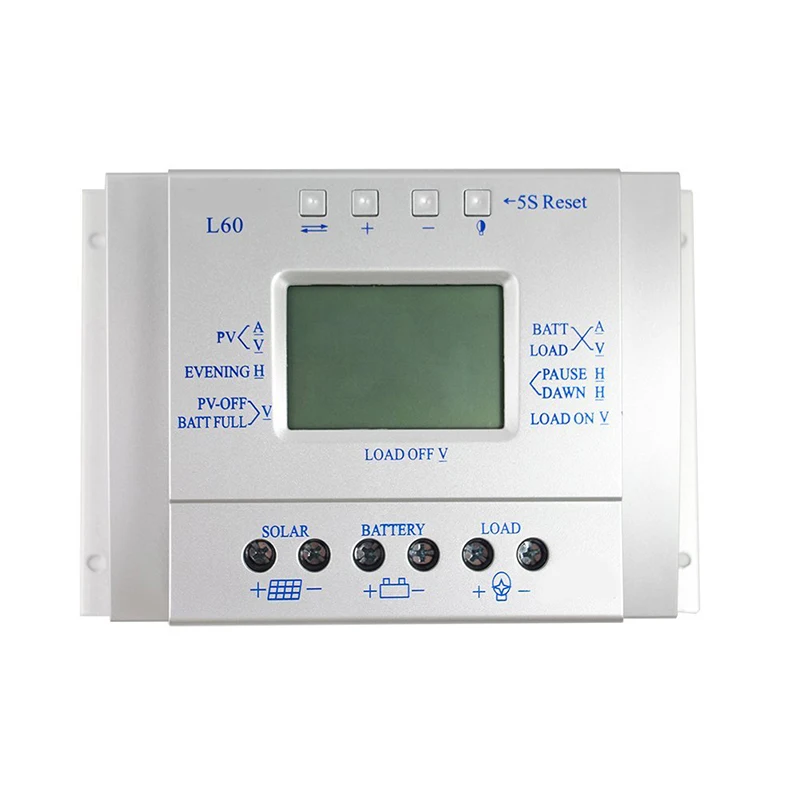

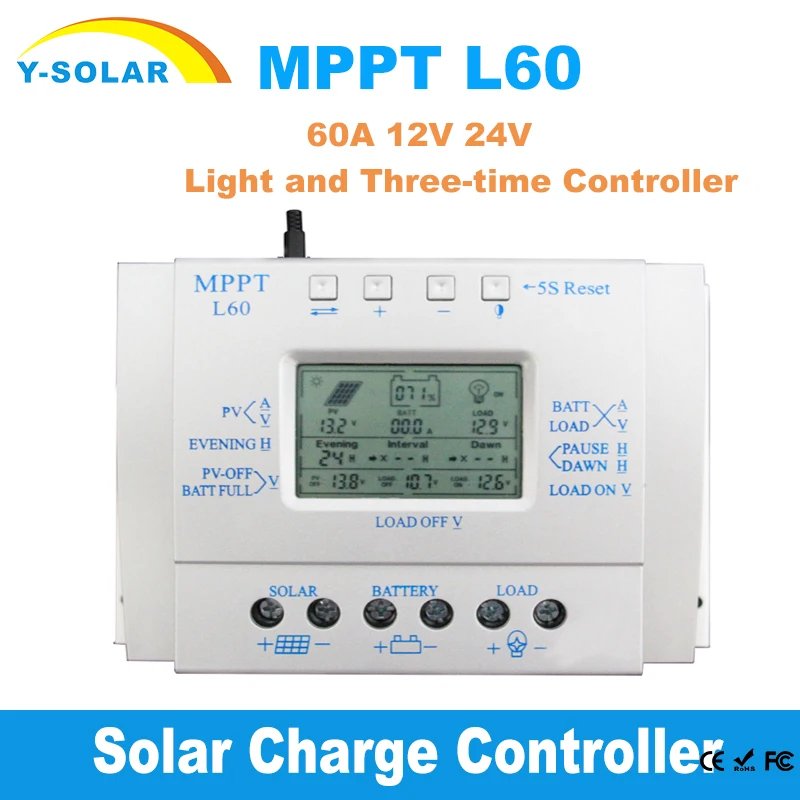

Автоматический ЖК-контроллер заряда солнечной батареи MPPT 60A 12В 24В с USB 5В 1500ма, контроллер солнечной батареи, высокоэффективная система слежения за солнечной батареей

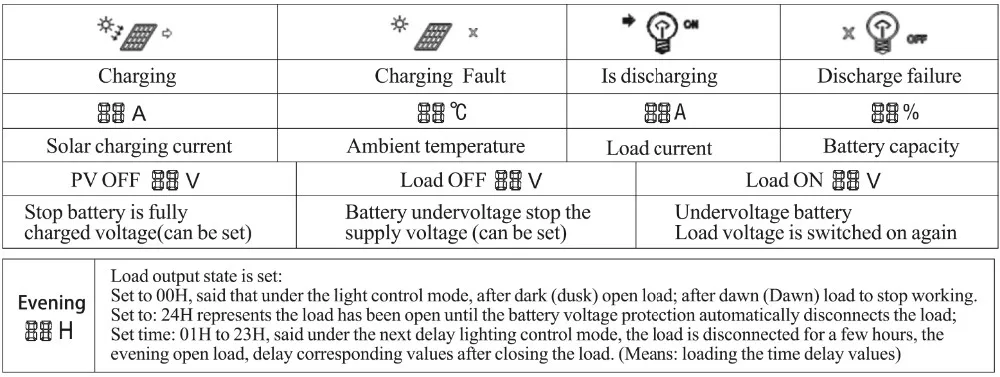

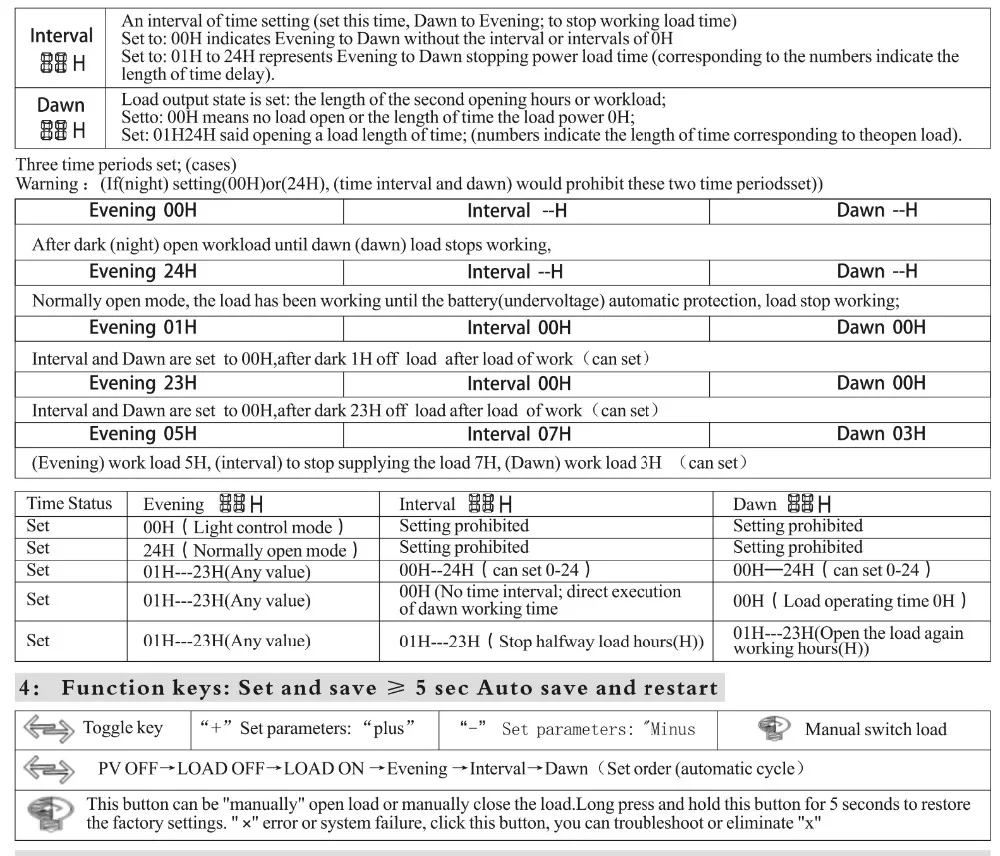

Это трехкратный контроллер в вечернее (вечернее) рабочее время, интервал времени отдыха или пауза, Время восхода (функция утреннего светильник), пользователь может в соответствии с их потребностями, установите разное время.

A: время (с рабочего вечера) B: время (Рабочая пауза) C: время (рабочий Восход)

Это совместимый Интеллектуальный/эффективный/энергосберегающий MPPT PWM контроллер заряда, он не только имеет эффективную функцию контроллера заряда MPPT, чтобы автоматически контролировать максимальную точку питания, 10% -30% больше, чем обычный контроллер эффективности зарядки, также имеет энергосберегающий режим ожидания, более 30% мощности, чем обычный контроллер, потребляемая мощность всего 10 мА-15 мА.

Примечание: Это высококачественный совместимый MPPT + PWM контроллер, не 100% Ture MPPT

Для оптовой продажи, пожалуйста, свяжитесь с нами через aliexpress сообщение!

Введение продукта:

Серия "T" интеллектуального многоцелевого солнечного контроллера заряда

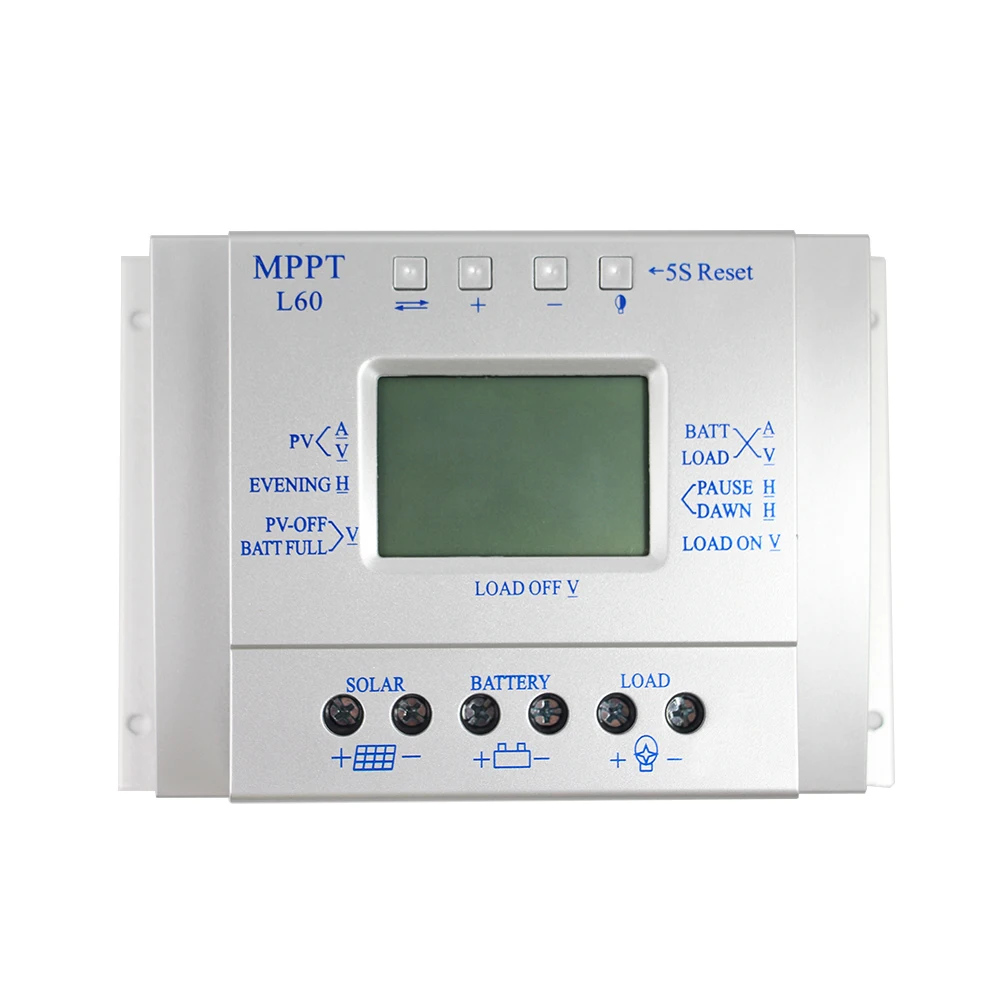

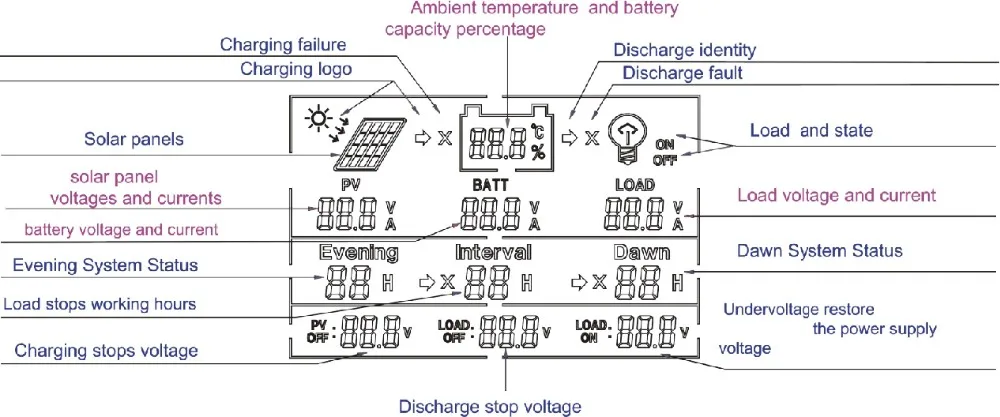

ЖК-экран

Защита от перезарядки аккумулятора

Простое (и более точное управление) управление

Защита от обратной полярности аккумулятора

Режим PWM charing MPPT +

Батарея под защитой напряжения

Параметр пользователь может сбросить

Защита от перегрузки, короткого замыкания

Один ключ для открытия и закрытия нагрузки

Функция автоматической компенсации температуры

Один ключ для восстановления заводских настроек

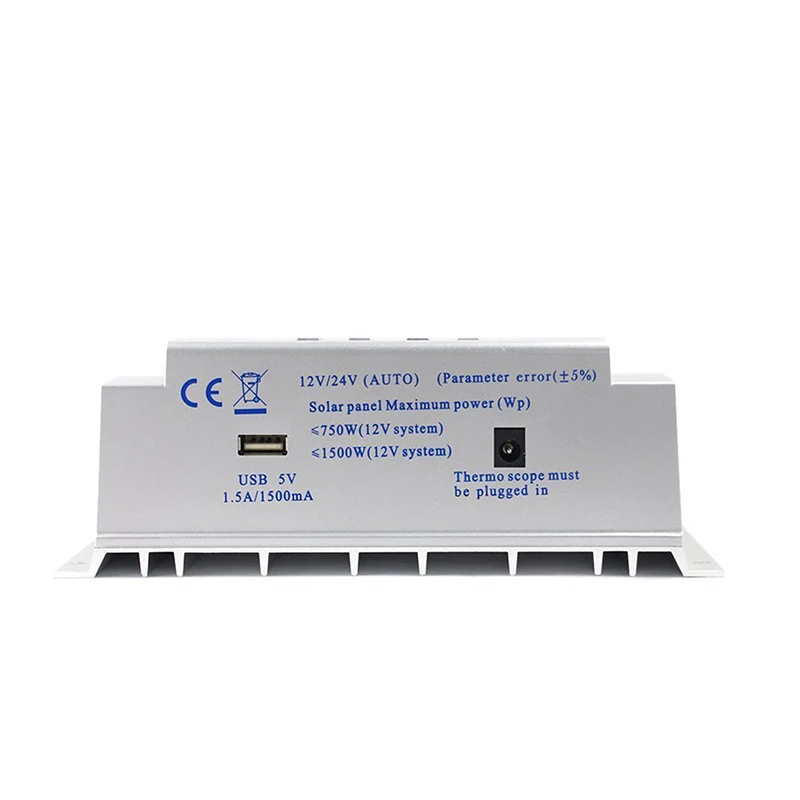

USB 5V зарядка (ток 1500mA / 1.5A) опционально

Таблица параметров:

Параметры/модель

MPPT T-10

MPPT T-20

MPPT T-30

MPPT T-40

MPPT T-60

MPPT T-80

Максимальный ток подачи

12А

20А

30A

40А

60А

80а

Lin установка (мм2)

4 мм2

8 мм2

10 мм2

12 мм2

16 мм2

20 мм2

Монтажная линия (AWG)

10 # (AWG)

8 # (AWG)

7 # (AWG)

6 # (AWG)

4 # (AWG)

2 # (AWG)

Вес

280 г

300 г

475 г

500 г

800 г

900 г

Пиковая мощность солнечной панели (макс. Wp)

130 Вт

260 Вт

380 Вт

500 Вт

800 Вт

1000 Вт

Емкость аккумулятора

100 Ач

200ач

300 Ач

400AH

600 Ач

800 Ач

Размеры

143*89*46 (мм)

187*97*61 (мм)

188*128*61 (мм)

Напряжение обслуживания батареи

13,8 В (12 В)/27,6 в (24 В)

Защита аккумулятора (под напряжением)

10,6 В (12 В)/21,2 в (24 В)

Напряжение восстановления аккумулятора (в режиме реального времени)

12,6 вольт постоянного тока (12V) /25,2 V (24V)

Потеря нагрузки системы: <= 13 мА

Петля Buck; <= 100 мВ

Рабочая температура: -10 дегк ~ 60 дегк

Температура хранения: -30 дегк ~ -70 дегк

Рабочая температура: <= 90%, без конденсации

Компенсация температуры:-4мв/Cellular / degC

Максимальное напряжение открытого замыкания солнечной панели

18V ~ 24V (12V система) 36V ~ 48V (24V)

Максимальное напряжение открытой цепи панели солнечных батарей

<= 48 В

Ссылка

1. Готовые инструменты и материалы для установки Qi и кабель. Пожалуйста, сравните Подходящий кабель

2. Убедитесь в том, что текущее значение <4A / mm2 поможет уменьшить давление линии падения. Проверьте место установки соответствует соответствующим требованиям безопасности, избегайте влажных, пыльных, легковоспламеняющихся, взрывоопасных и коррозионных газов

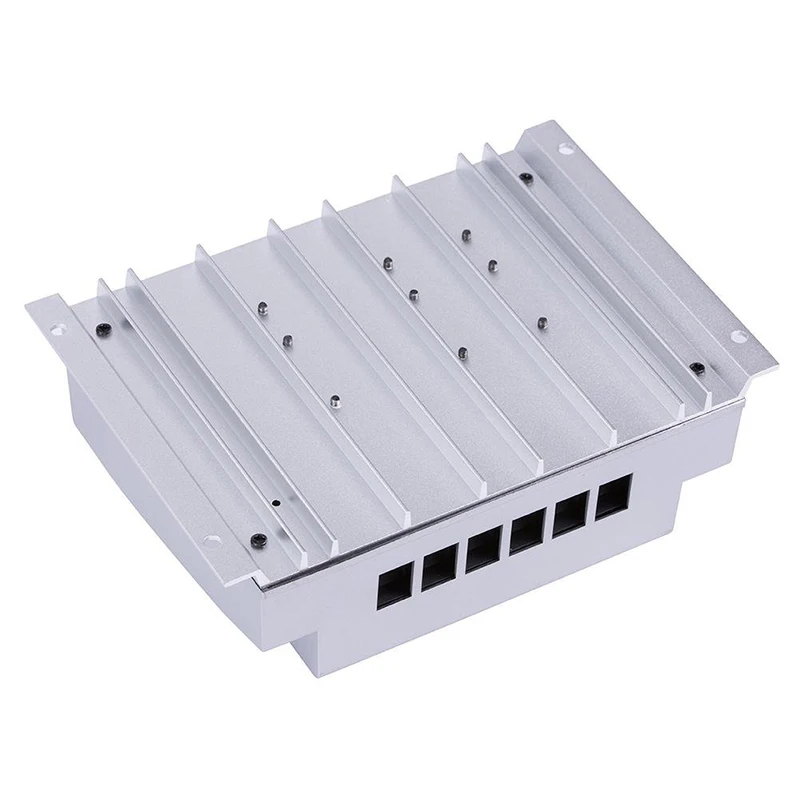

3. Установите фиксированный контроллер для вертикальной плоскости, см. Раздел V отверстие и расстояние между монтажными отверстиями. Для того, чтобы обеспечить хорошее охлаждение контроллера, контроллер в нижней части каждого защищены 10 см пространства

4. Как показано на правой проводке последовательного действия: нагрузка, батарея, солнечная батарея подключается к контроллеру для обеспечения полярности и контроля нагрузки, батареи, панели солнечных батарей

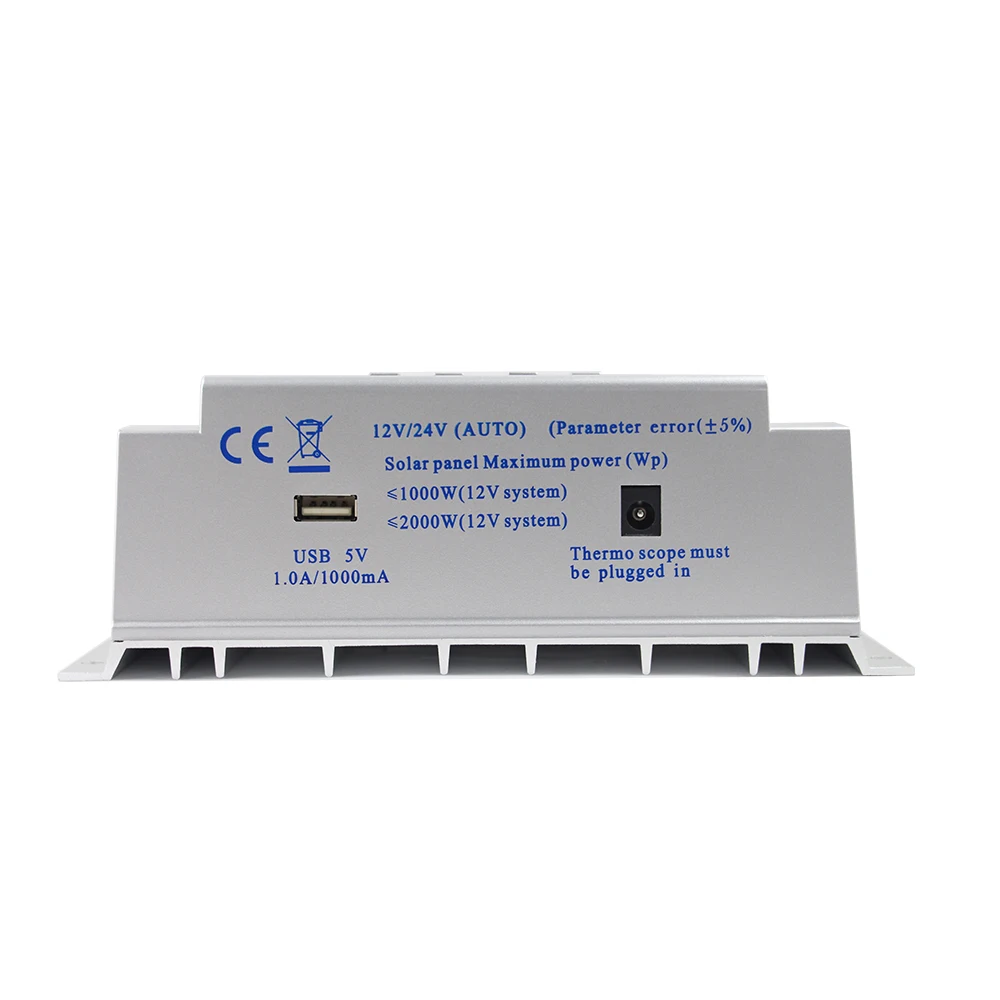

5. Перед использованием: внешний датчик температуры в левой части интерфейса контроллера датчик температуры помещается в аналогичную температуру батареи. (Широкая линия должна быть встроена в устройства внешнего температурного зонда, в противном случае контроллер будет иметь параметры ошибки контроля температурной компенсации

6. Внимание: во избежание несчастных случаев установка: непрофессионалы не могут быть заняты погрузкой и разгрузкой

Решение проблемы:

Без правильной установки полярности кабеля солнечных панелей ("+"-") Удалите полярность, вы можете повторно установить correc

Больше, чем номинальная мощность солнечных панелей, чтобы уменьшить мощность солнечной панели, не превышает номинальную мощность контроллера, решение проблемы разрядки

Удалить нагрузку не правильно подключен к нагрузке, повторно установить правильный

Превышение мощности нагрузки для уменьшения номинальной нагрузки, контроллер не будет превышать номинальную мощность

Мгновенный пусковой ток слишком большой, емкость батареи слишком мала, Замена аккумуляторов большой емкости, кнопка устранения проблем

Полярный провод или слишком квадратный и увеличивающий выведение жирного кабеля

Все ключи могут решить дефекты, нажмите 5 секунд, чтобы восстановить заводские настройки.
