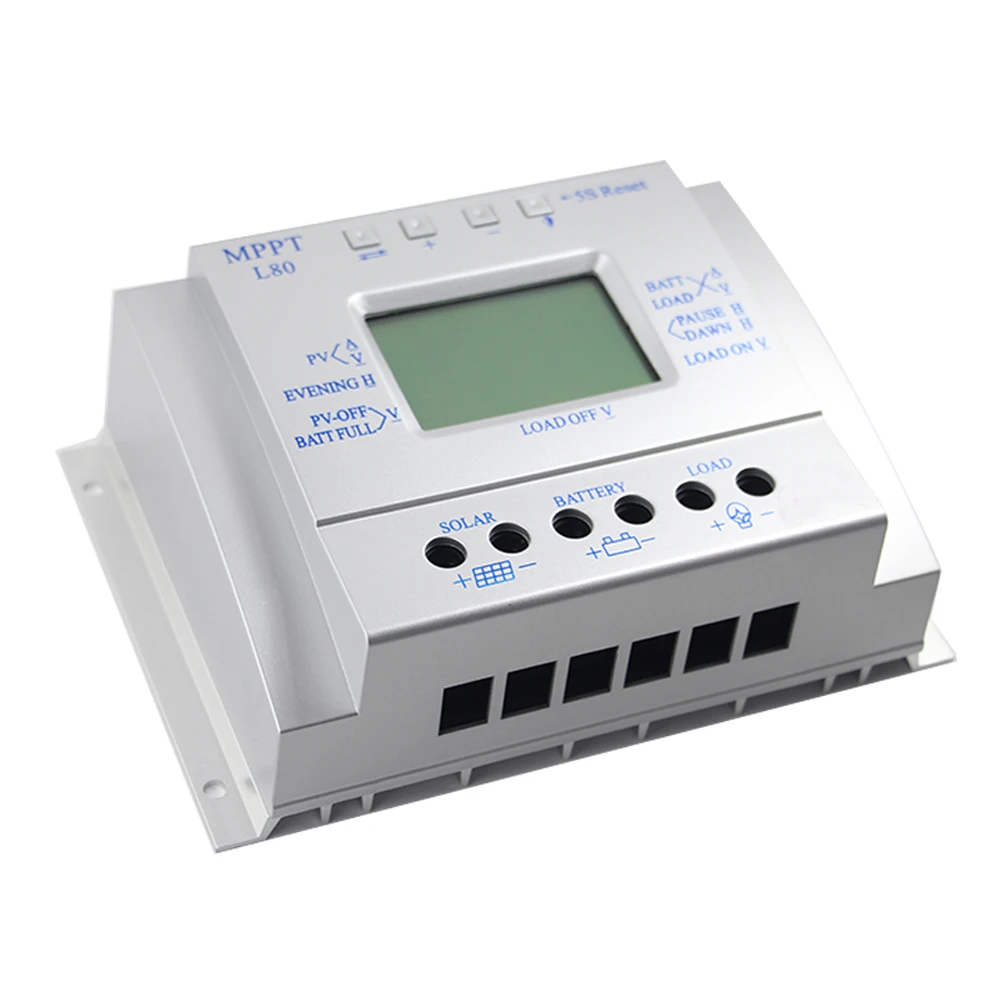

MPPT 80A контроллер солнечного зарядного устройства USB 1.5A 5V 12V 24V LCD Регулятор солнечной панели с таймером нагрузки и светильник управления для светильник ing

Это трехкратный контроллер в вечернее (вечернее) рабочее время, интервал отдыха или паузы, время работы на рассвете (функция утреннего света), пользователь может в соответствии со своими потребностями, установить разное время.

A: время (Вечерняя работа) B: время (пауза работы) C: время (рассвет работы)

Это совместимый контроллер Заряда MPPT PWM Интеллектуальный/эффективный/энергосберегающий, он не только имеет эффективную функцию зарядки контроллера MPPT для автоматического отслеживания максимальной мощности, на 10%-30% выше, чем у обычного контроллера, также имеет экономию энергии в режиме ожидания, более чем на 30% энергии, чем у обычного контроллера, энергопотребление в режиме ожидания составляет всего 10 мА-15 мА.

Примечание: Это высокое качество, совместимый MPPT + PWM солнечные контроллеры, не 100% Ture MPPT

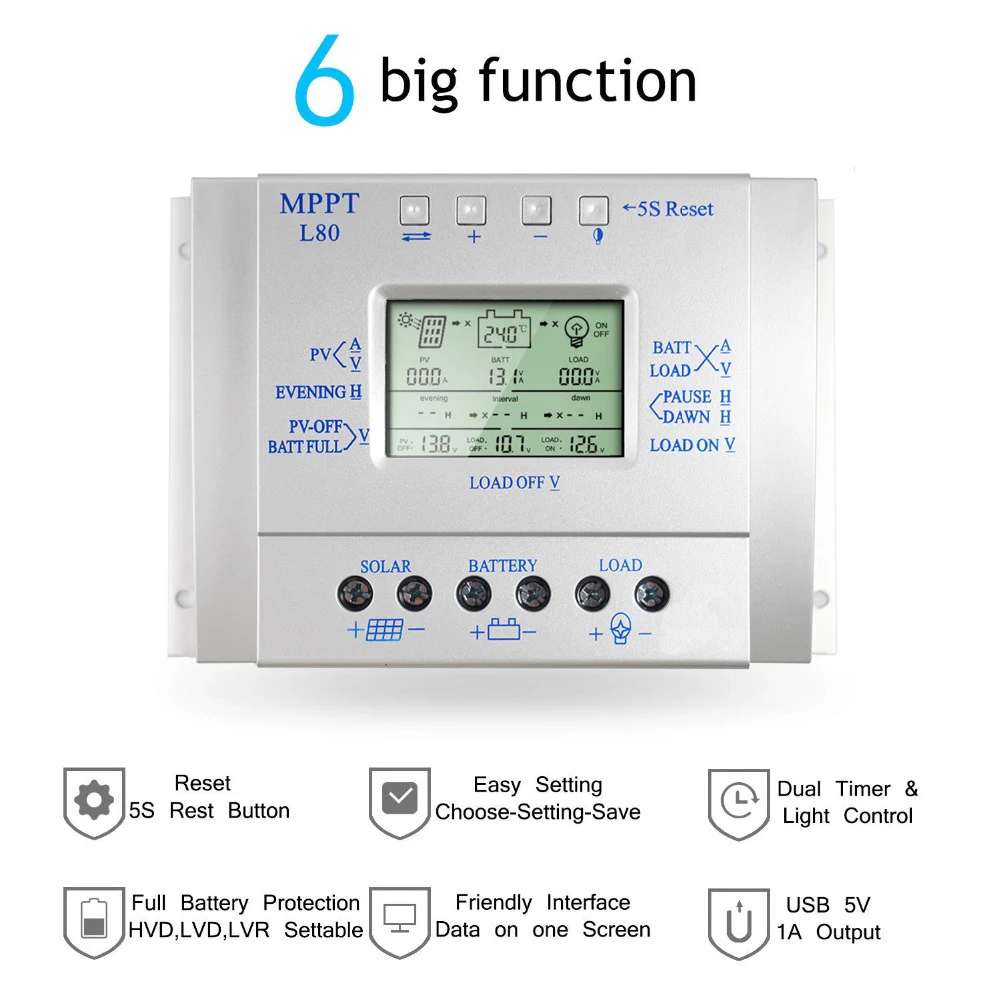

1. Описание продукта:

"T" серия интеллектуального многофункционального солнечного контроллера заряда

ЖК-экран дисплей

Защита от обратной защита от разрядки

Простая (и более контроль времени) работа

Защита от обратной полярности аккумулятора

Режим PWM charing + MPPT

Батарея под защитой от перенапряжения

Параметр пользователь может сбросить

Защита от перегрузки, короткого замыкания

Ключ для открытия и закрытия нагрузки

Автоматическая компенсация температуры функция

Ключ для восстановления заводской настройки

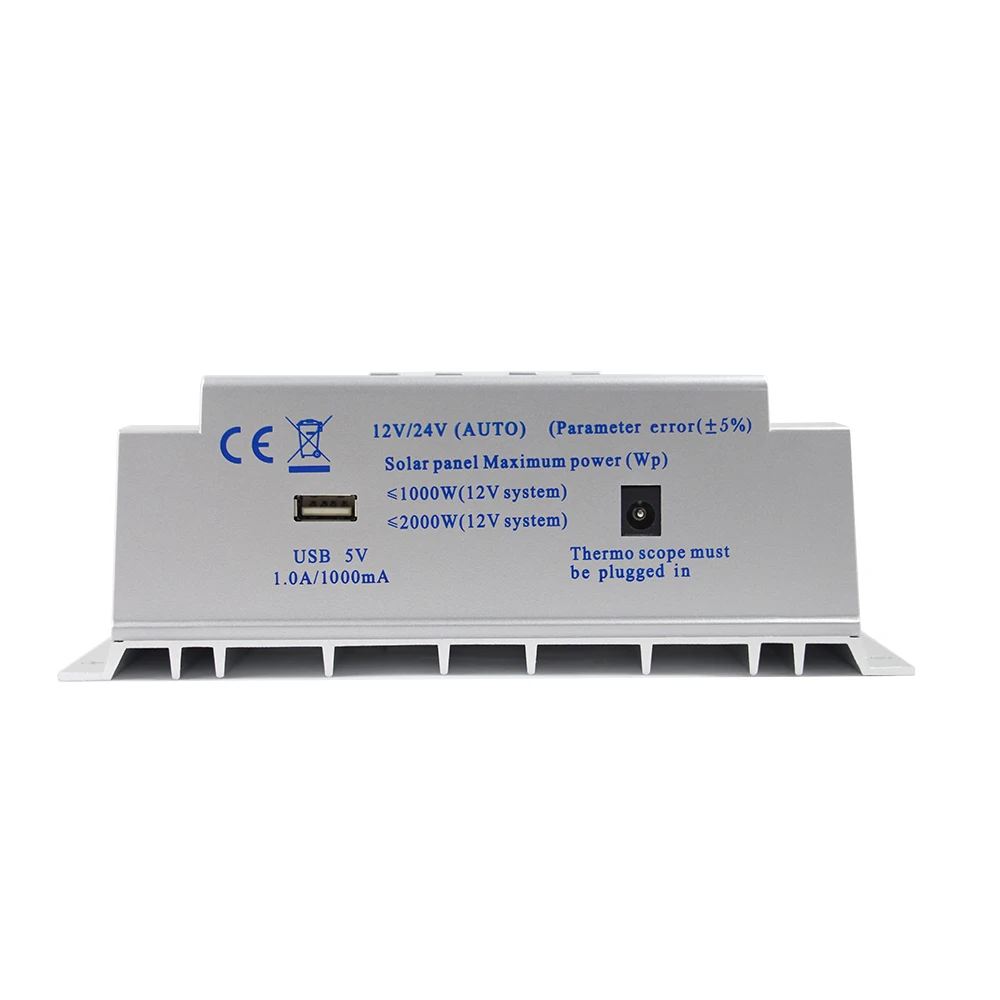

USB 5 В зарядка (ток 1500ма/1.5A) опционально

2. Упаковка, в том числе

1 шт. 80A Солнечный контроллер MPPT L80

1 шт. датчик температуры

1 шт. руководство пользователя на английском языке

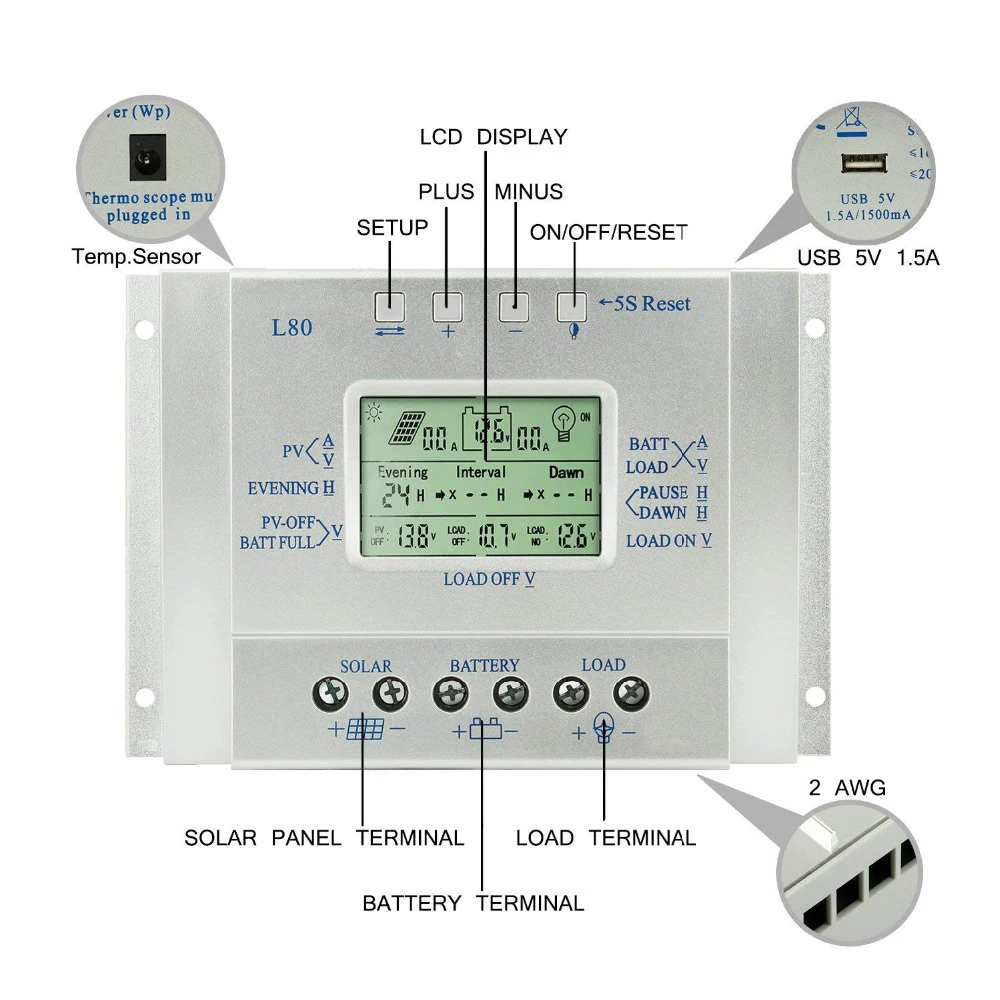

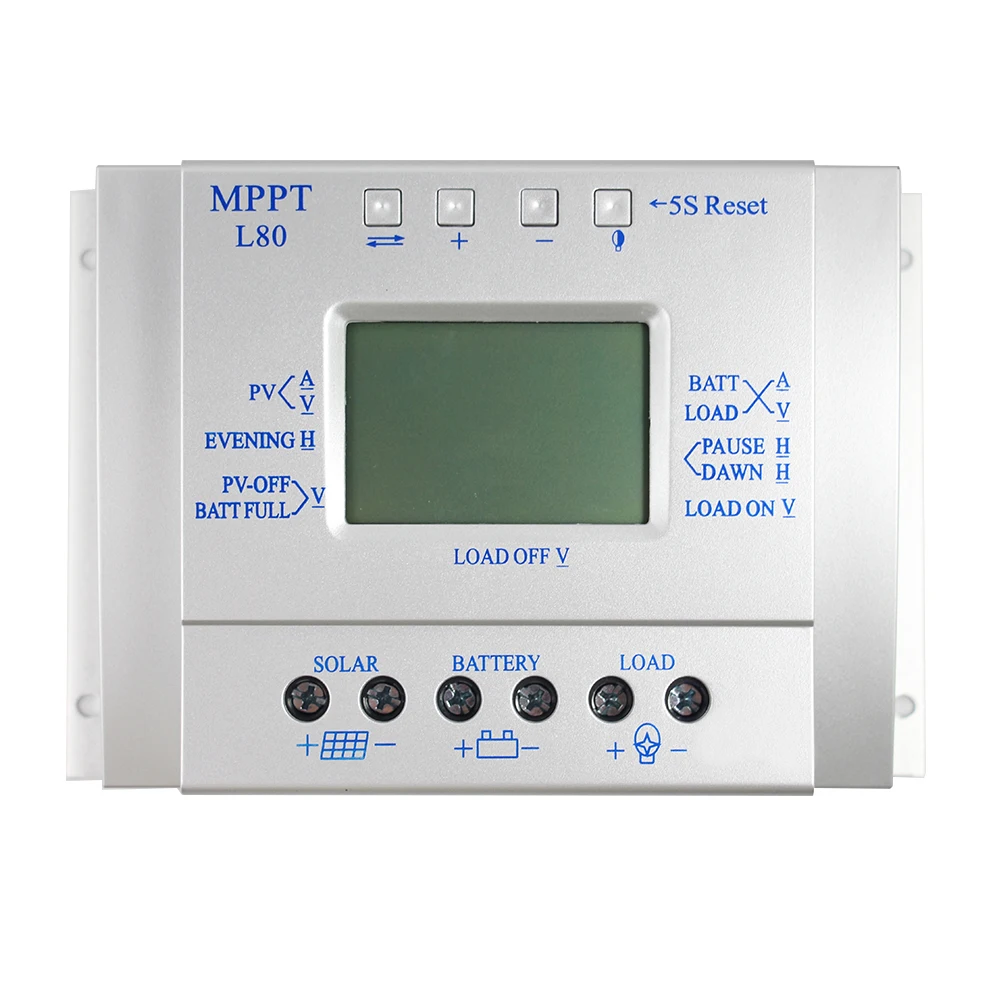

3. Описание рабочего интерфейса ЖК-дисплея:

4. Таблица параметров:

Параметры/модель

Слежением за максимальной точкой мощности, T-10

Слежением за максимальной точкой мощности, T-20

Слежением за максимальной точкой мощности, T-30

Слежением за максимальной точкой мощности, T-40

Слежением за максимальной точкой мощности, T-60

Слежением за максимальной точкой мощности, T-80

Максимальная сила тока

12A

20A

30A

40A

60A

80A

Монтажная линза (мм2)

4mm2

8mm2

10mm2

12mm2

16mm2

20mm2

Линия установки (AWG)

10 #(AWG)

8 #(AWG)

7 #(AWG)

6 #(AWG)

4 #(AWG)

2 #(AWG)

Вес

280 г

300 г

475 г

500 г

800 г

900 г

Пиковая мощность панели солнечных батарей (макс. Wp)

130W

260W

380W

500W

800W

1000W

Емкость аккумулятора конфигурации

100AH

200AH

300AH

400AH

600AH

800AH

Размеры

143*89*46 (мм)

187*97*61 (мм)

188*128*61 (мм)

Батарея Поплавковый стабилизатор напряжения

13,8 В (система 12 В)/27,6 в (система 24 В)

Защита аккумулятора (под напряжением)

10,6 В (система 12 В)/21,2 в (система 24 В)

Напряжение восстановления батареи (под напряжением)

12,6 в (система 12 В)/25,2 в (система 24 В)

Потеря нагрузки системы:<= 13 мА

Петля бак ;<= 100mV

Рабочая температура:-10 дегк ~ 60 дегк

Температура хранения:-30degC ~-70degC

Рабочая температура:<= 90%, без конденсации

Компенсация температуры:-4 мВ/ячейка/дегк

Максимальное напряжение открытой цепи солнечной панели

18V ~ 24V (система 12V) 36V ~ 48V (система 24V)

Максимальное открытое напряжение солнечной панели

<= 48V

Ссылка

Нажмите

Нажмите

Нажмите

Нажмите

Нажмите

Нажмите

5. Установка

1. Готовые инструменты и материалы для установки Qi и кабель. Пожалуйста, сравните Подходящий кабель

2. Убедитесь, что ток desity<4A/mm2 поможет уменьшить падение давления в линии. Проверьте место установки, отвечающее требованиям безопасности, Избегайте попадания влажных, пыльных, легковоспламеняющихся, взрывоопасных и коррозионных газов

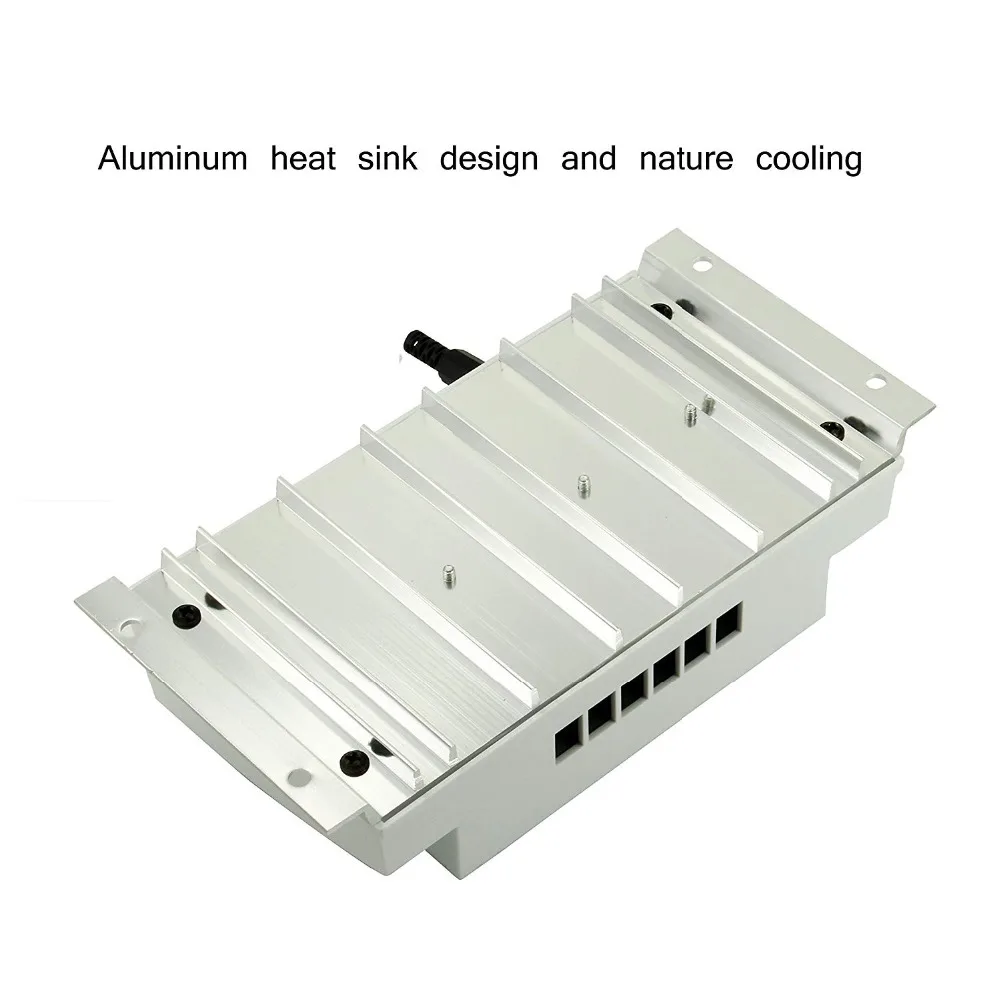

3. Установите контроллер, закрепленный в вертикальной плоскости, см. Раздел V Монтажная диафрагма и расстояние между отверстиями. Для того, чтобы обеспечить хорошие условия охлаждения контроллера, контроллер на нижней части каждого запасного 10 см пространства

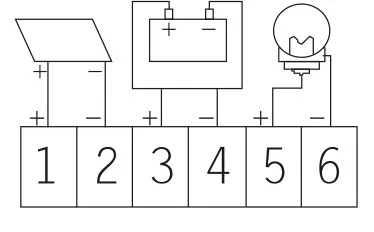

4. Как показано на правой проводке sequense: нагрузка, батарея, солнечная батарея пластина подключена к контроллеру, чтобы убедиться, что нагрузка, батарея, полярность панели солнечных батарей и контроллера

5. Перед использованием: внешний датчик температуры в левой части интерфейса датчика температуры, размещенного в аналогичной температуре батареи. (Линия обширная должна быть встроенными устройствами внешнего температурного зонда, коэкстенсивного в противном случае, контроллер будет контролировать параметры температурной компенсации ошибки

6. Предупреждение: для предотвращения аварий, установка: непрофессионалы не могут быть занятые погрузочно-разгрузочными работами

6. Решение проблемы зарядки:

Нет правильной установки солнечных панелей кабель полярности (ldquo + rdquedquo-rdquo) удаление полярности, вы можете повторно установить правильный

Больше, чем номинальная мощность солнечных панелей, чтобы уменьшить мощность солнечной панели не превышает номинальную мощность контроллера разрядки решение проблемы

Снятие нагрузки неправильно подключено к нагрузке, повторная установка правильного

Больше номинальной мощности нагрузки для уменьшения мощности нагрузки, контроллер не превышает номинальную мощность

Мгновенный пусковой ток слишком большой, емкость батареи слишком мала, замена батарей большой емкости, кнопка устранения проблем

Полярность кабеля Свободная или слишком квадратная и увеличивающая отключающий жирный кабель

Все клавиши могут устранить неисправности, нажмите 5 секунд для восстановления заводских настроек.

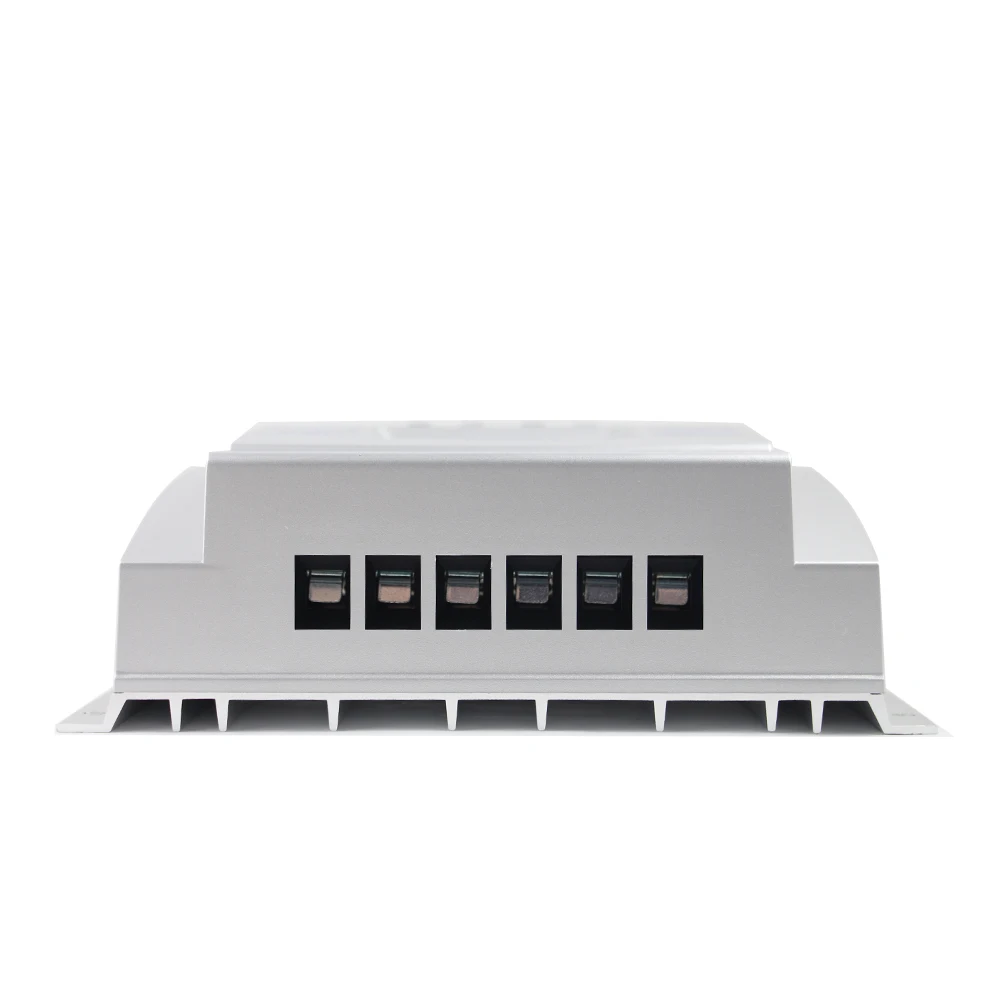

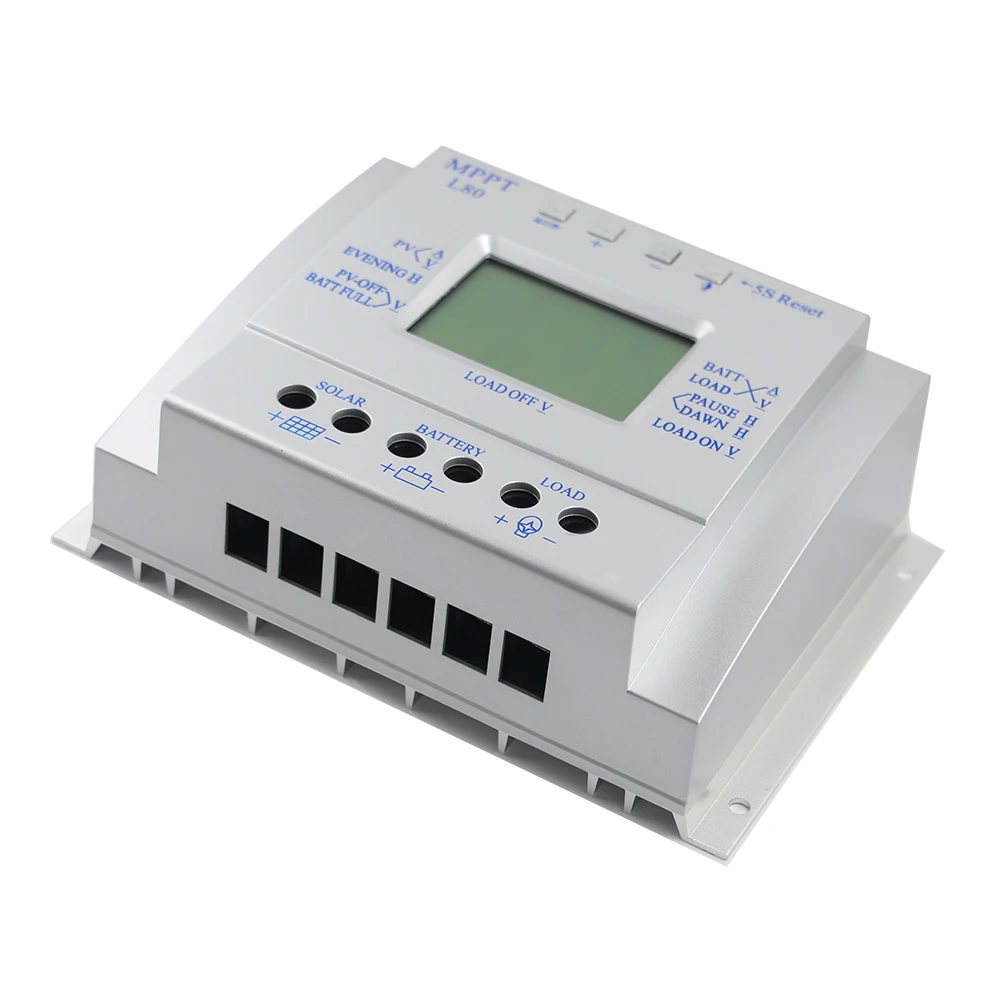

7. Фотографии:
