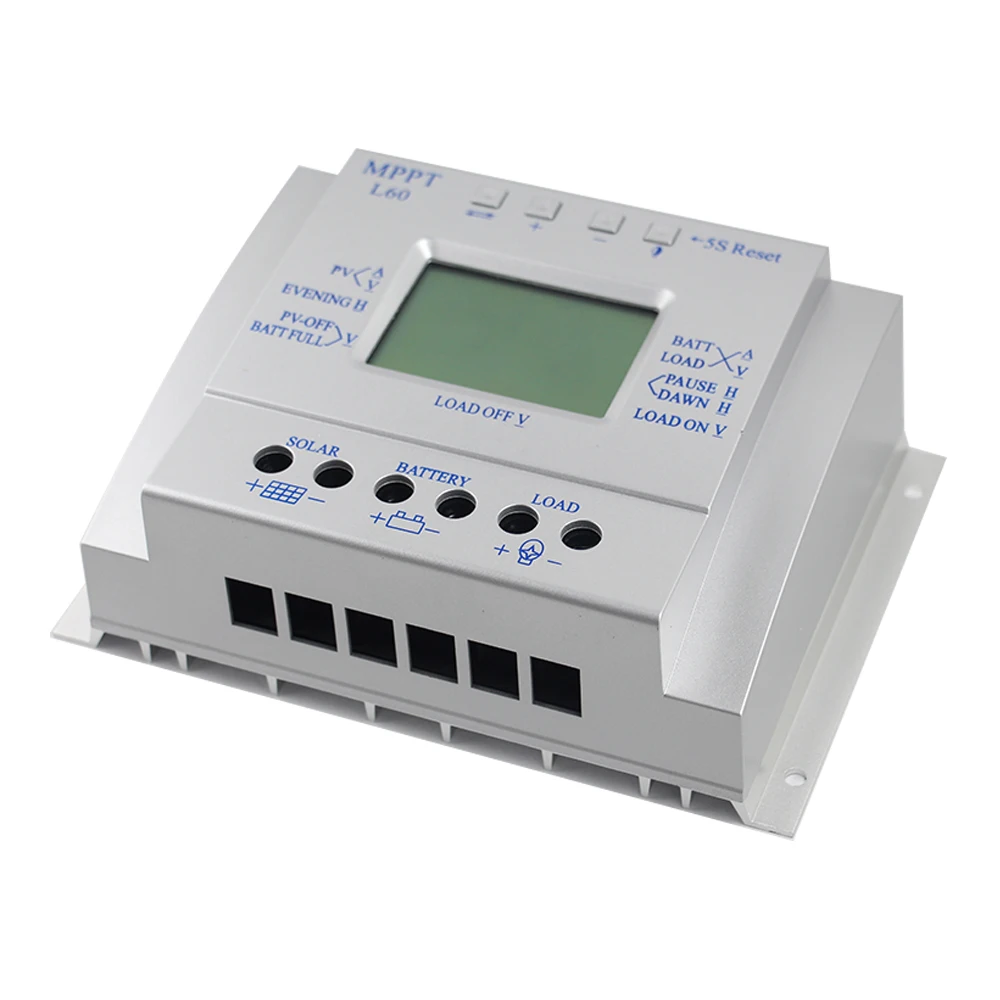

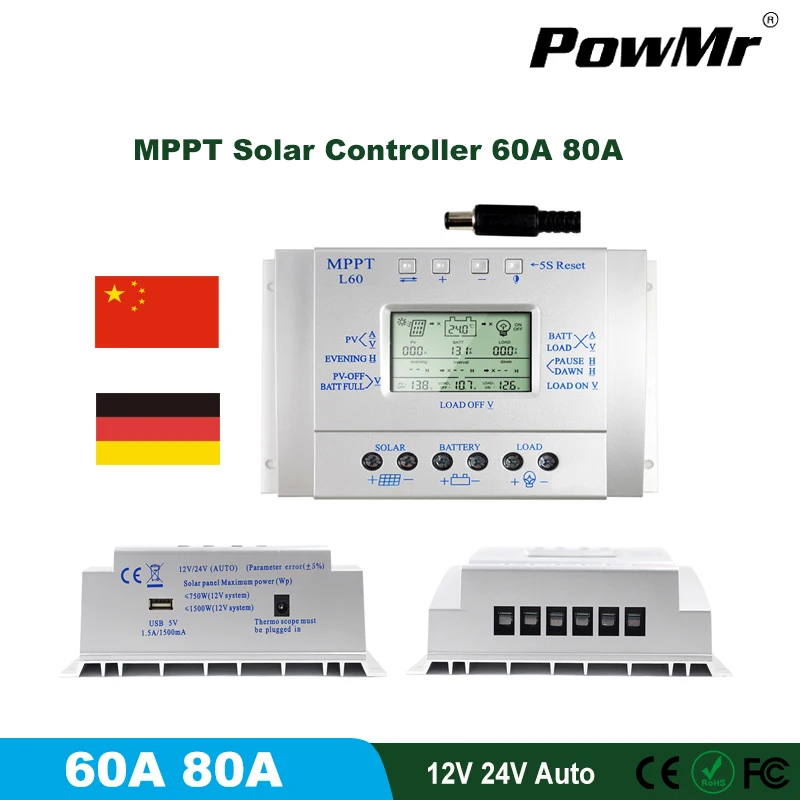

Контроллер заряда солнечной батареи MPPT, 60 А, 80 А, 12 В, 24 В, автоматический регулятор заряда батарей для солнечных батарей с ЖК-дисплеем, максимальный вход 50 в

60A 80A со слежением за максимальной точкой мощности, Солнечный Контроллер заряда 12V 24V автоматический держатель сотового Батарея Regulador для Max с алюминиевой крышкой, 50В Вход ЖК-дисплей Экран Дисплей блок управления установкой на солнечной батарее

Примечание: Это высококачественные совместимые с MPPT + PWM солнечные контроллеры, а не 100% Ture MPPT, если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам. Спасибо.

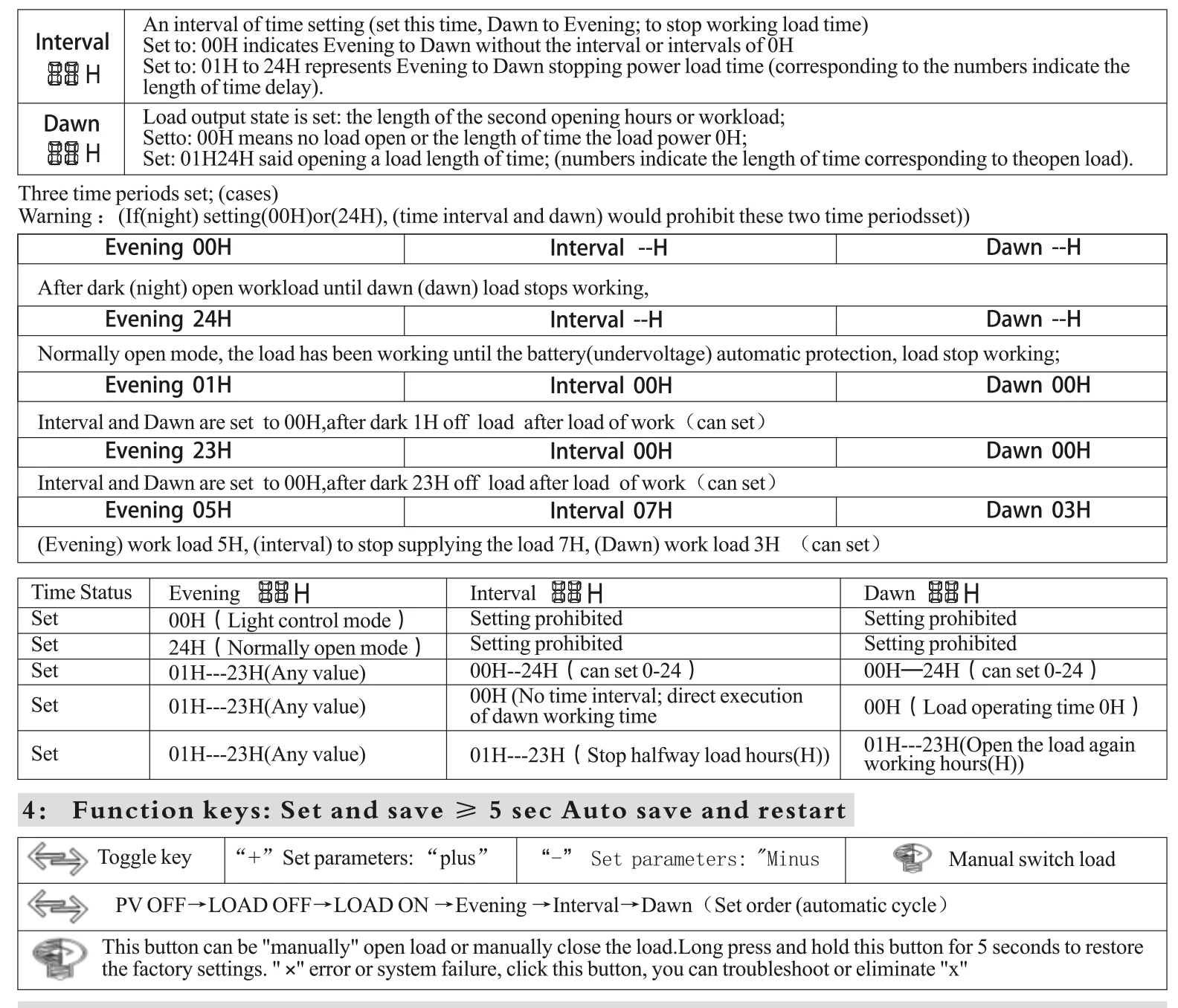

Это трехкратный контроллер в вечернее (вечернее) рабочее время, интервал отдыха или паузы, рассвет рабочее время (функция утренний светильник), пользователь может в зависимости от своих потребностей установить разное время.

A: время (Вечерняя работа) B: время (пауза) C: время (рассвет)

Это совместимый MPPT Контроллер заряда PWM умный/эффективный/энергосберегающий, он не только имеет эффективную функцию зарядки MPPTАвтоматически отслеживает максимальную точку мощности, на 10%-30% выше, чем обычная эффективность заряда контроллера, также имеет энергосберегающую работу в режиме ожидания, более чем на 30% энергии, чем обычный контроллер, потребляемая мощность в режиме ожидания всего 10 мА-15 мА.

Таблица параметров

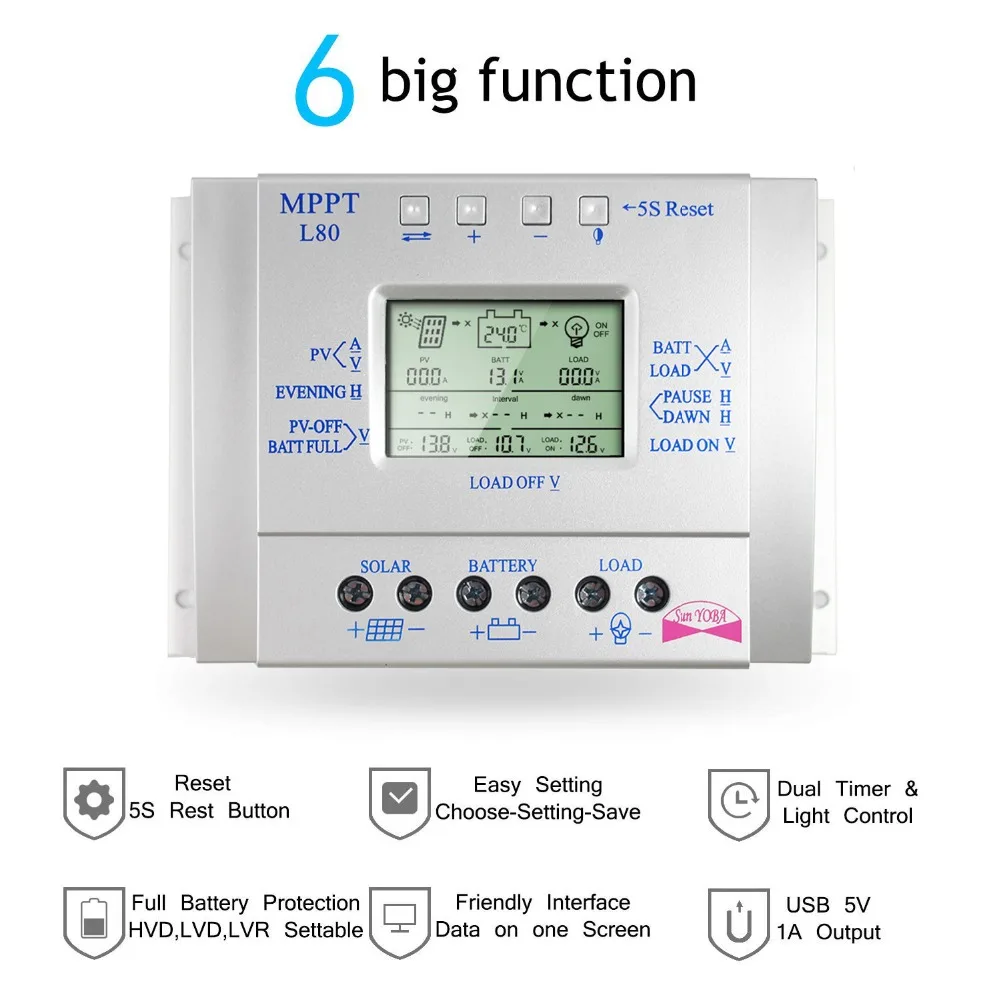

Серия "L" интеллектуального многоцелевого солнечного контроллера заряда

ЖК-дисплей

Защита от обратного разряда батареи

Простое (и более точное управление) управление

Защита от обратной полярности аккумулятора

PWM charing mode + MPPT

Батарея под защитой напряжения

Пользователь параметров может сбросить

Защита от перегрузки, короткого замыкания

Ключ для открытия и закрытия нагрузки

Функция автоматической компенсации температуры

Ключ для восстановления заводских настроек

USB 5V зарядка (ток 1500mA/1.5A) опционально

Посылка включает в себя

1 шт. 80A/60A Солнечный мррт контроллер L80 L60

1 шт. датчик температуры

1 шт. руководство пользователя на английском языке

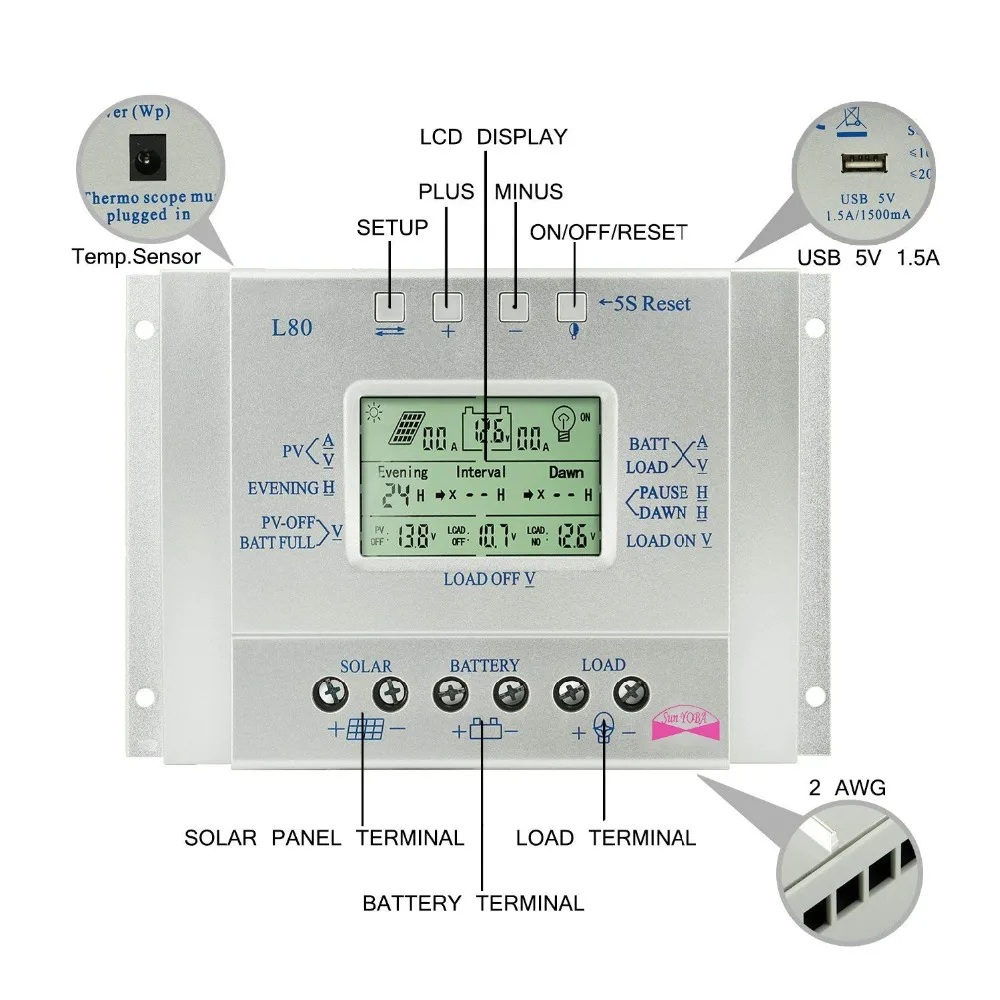

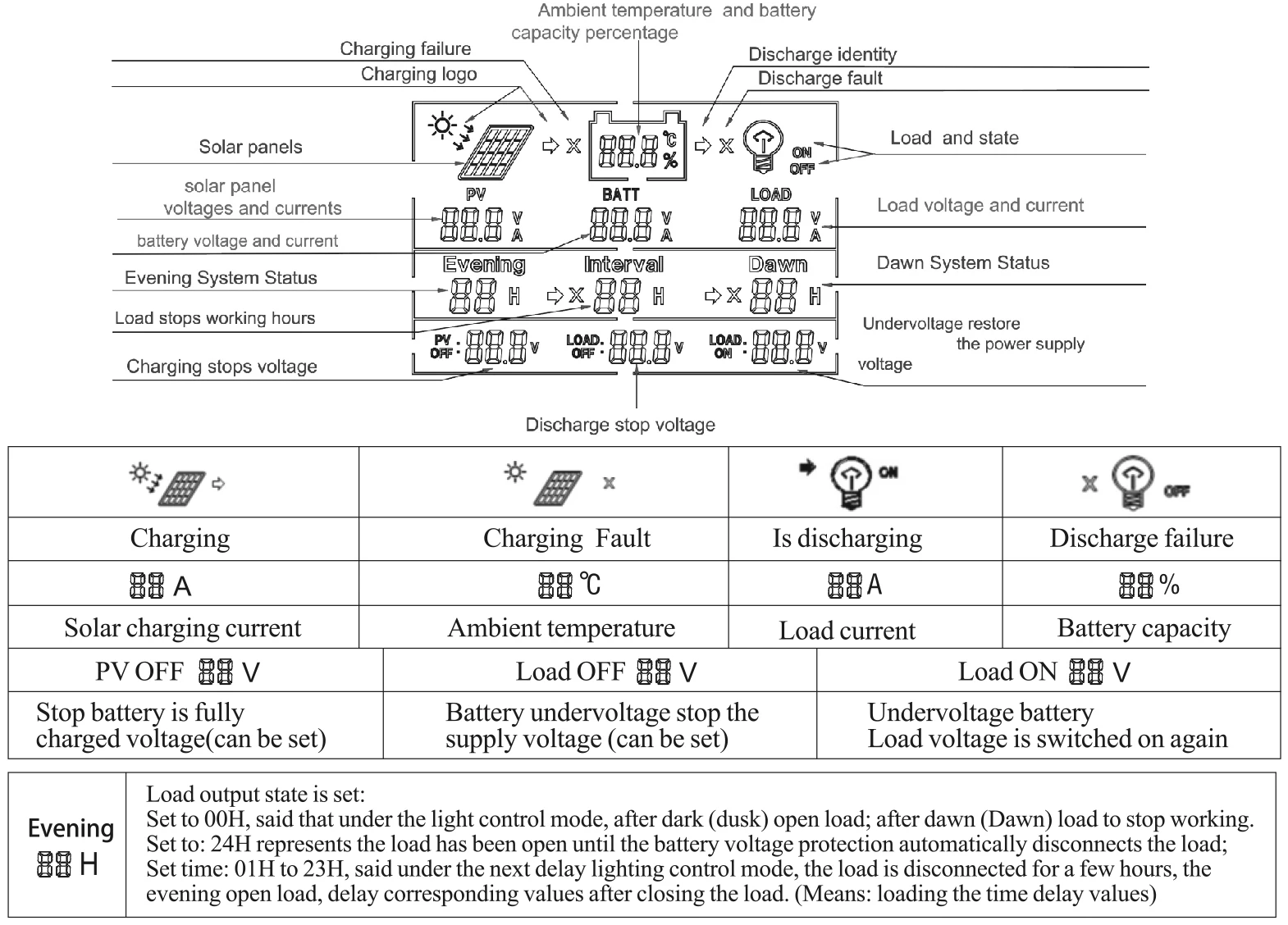

Описание рабочего интерфейса ЖК-дисплея:

Параметры

Параметры/модель

MPPT T-10

MPPT T-20

MPPT T-30

MPPT T-40

MPPT L-60

MPPT L-80

Максимальный ток мощности

12А

20А

30A

40А

60А

80а

Монтажный Lin (мм2)

4 мм2

8 мм2

10 мм2

12 мм2

16 мм2

20 мм2

Монтажная линия (AWG)

10 #(AWG)

8 #(AWG)

7 #(AWG)

6 #(AWG)

4 #(AWG)

2 #(AWG)

Вес

280 г

300 г

475 г

500 г

800 г

900 г

Пиковая мощность панели солнечных элементов (макс. Wp)

130 Вт

260 Вт

380 Вт

500 Вт

800 Вт

1000 Вт

Конфигурация емкости аккумулятора

100 Ач

200ач

300 Ач

400AH

600 Ач

800 Ач

Размеры

143*89*46 (мм)

187*97*61 (мм)

188*128*61 (мм)

Поплавковое напряжение батареи

13,8 В (система 12 В)/27,6 в (система 24 В)

Защита аккумулятора (под напряжением)

10,6 В (система 12 В)/21,2 в (система 24 В)

Аккумулятор (под напряжением) восстановительное напряжение

12,6 вольт постоянного тока (12V система общее количество)/25,2 V(24V система)

Потеря нагрузки системы:<= 13 мА

Петля Buck;<= 100 мВ

Рабочая температура:-10 °C ~ 60 °C

Температура хранения:-30 °C ~-70 °C

Рабочая температура:<= 90%, без конденсации

Компенсация температуры:-4мв/ячейка/°C

Максимальное напряжение открытого замыкания солнечной панели

18V ~ 24V(12V система) 36V ~ 48V(24V система)

Максимальное напряжение открытой цепи панели солнечных батарей

<= 48 В

Intallation

1. Готовые инструменты и материалы для установки Qi и кабель. Пожалуйста, сравните Подходящий кабель

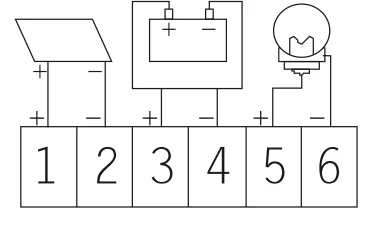

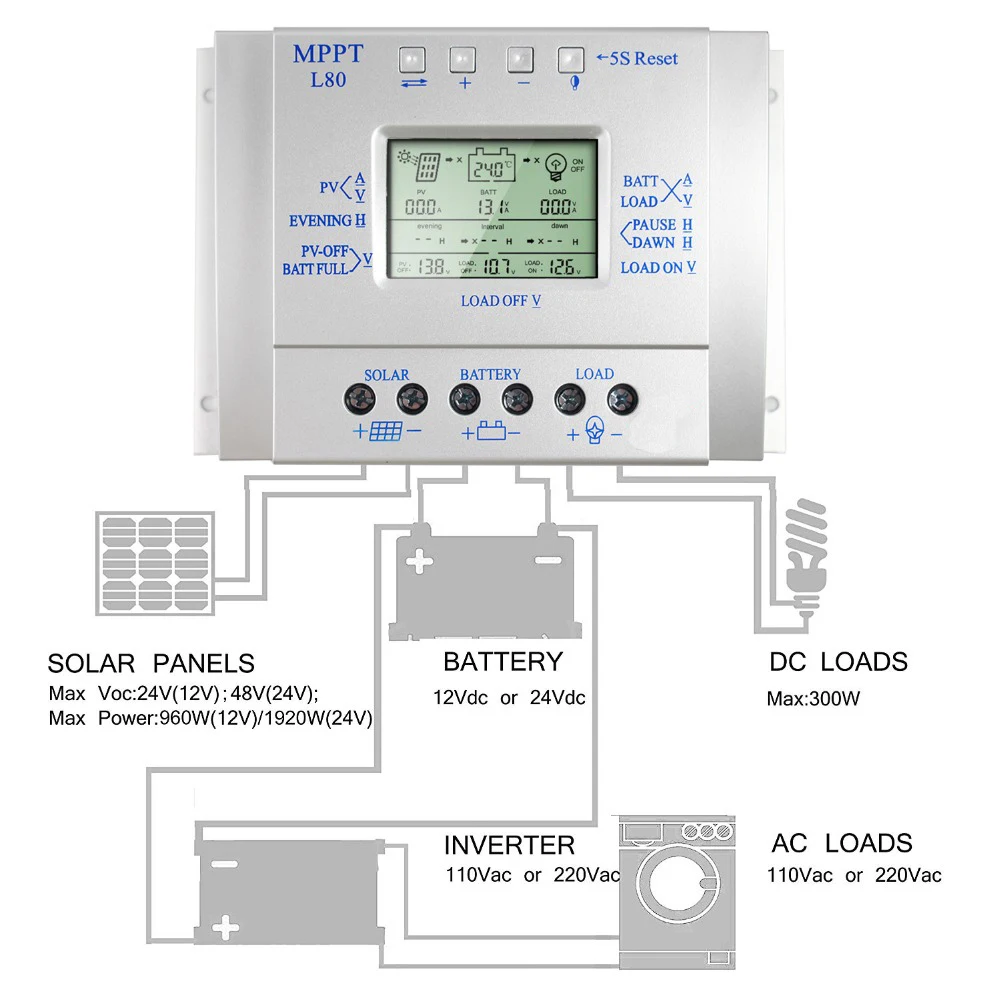

2. Убедитесь в том, что текущее значение <4A/mm2 поможет уменьшить падение давления в линии. Проверьте место установки соответствует соответствующим требованиям безопасности, избегайте влажных, пыльных, легковоспламеняющихся, взрывоопасных и коррозионных газов3. Установите контроллер, закрепленный на вертикальной плоскости, см. Раздел V Монтажная диафрагма и расстояние между отверстиями. Для обеспечения хорошего охлаждения контроллераУсловия, контроллер в нижней части каждого оставленного пространства 10 см4. Как показано на правильной последовательности проводки: нагрузка, батарея, солнечная батарея пластина подключена к контроллеру, чтобы убедиться, что нагрузка, батарея, полярность панели солнечных элементов и контроллера

5. Перед использованием: внешний датчик температуры расположен в левой части датчика температуры контроллера, в аналогичной температуре батареи. (Линия экстенсивная должна быть встроена в устройства внешнего температурного зонда, в противном случае контроллер будет контролировать параметры компенсации температуры ошибки6 Предупреждение: во избежание несчастных случаев установка: непрофессионалы не могут быть заняты погрузкой и разгрузкой
