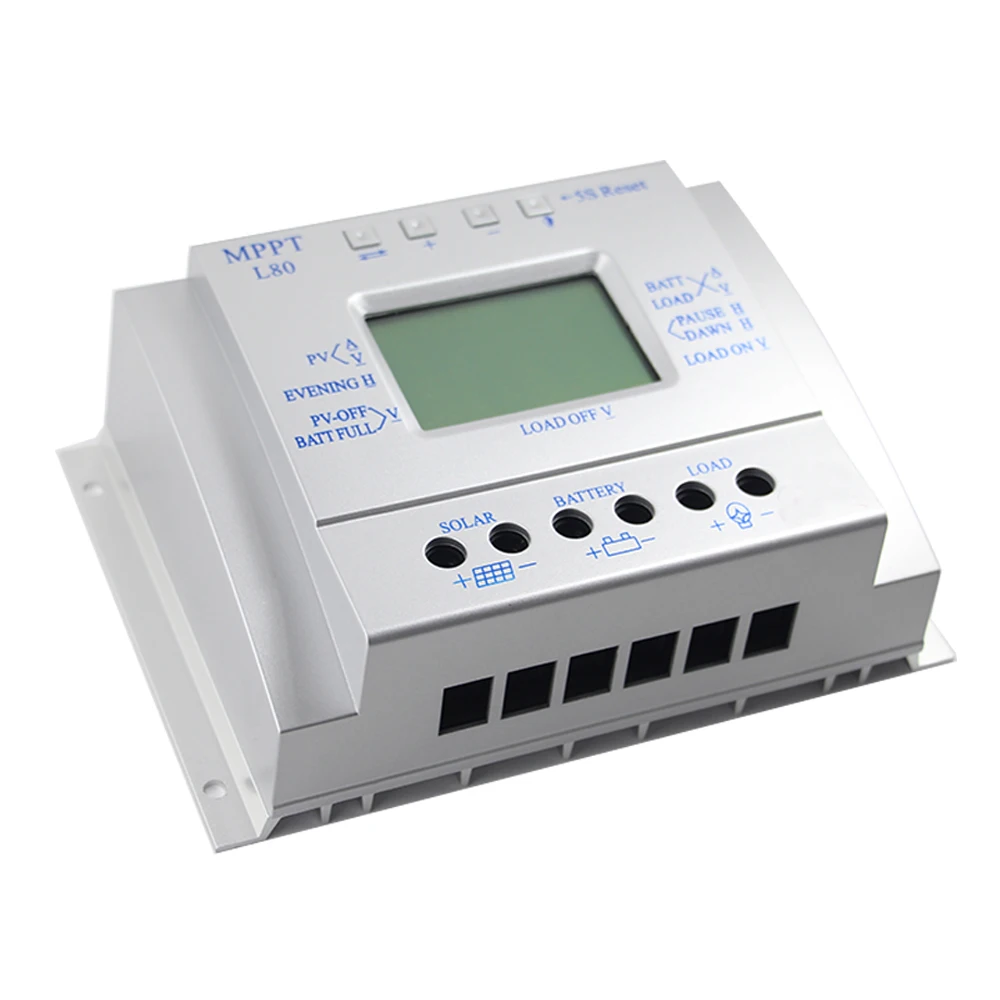

Контроллер заряда солнечной батареи Y H MPPT, 60 А 80 а 12 в 24 В, автоматический регулятор солнечной панели для максимального входного напряжения 50 в, все данные в одном дисплее L60 L80

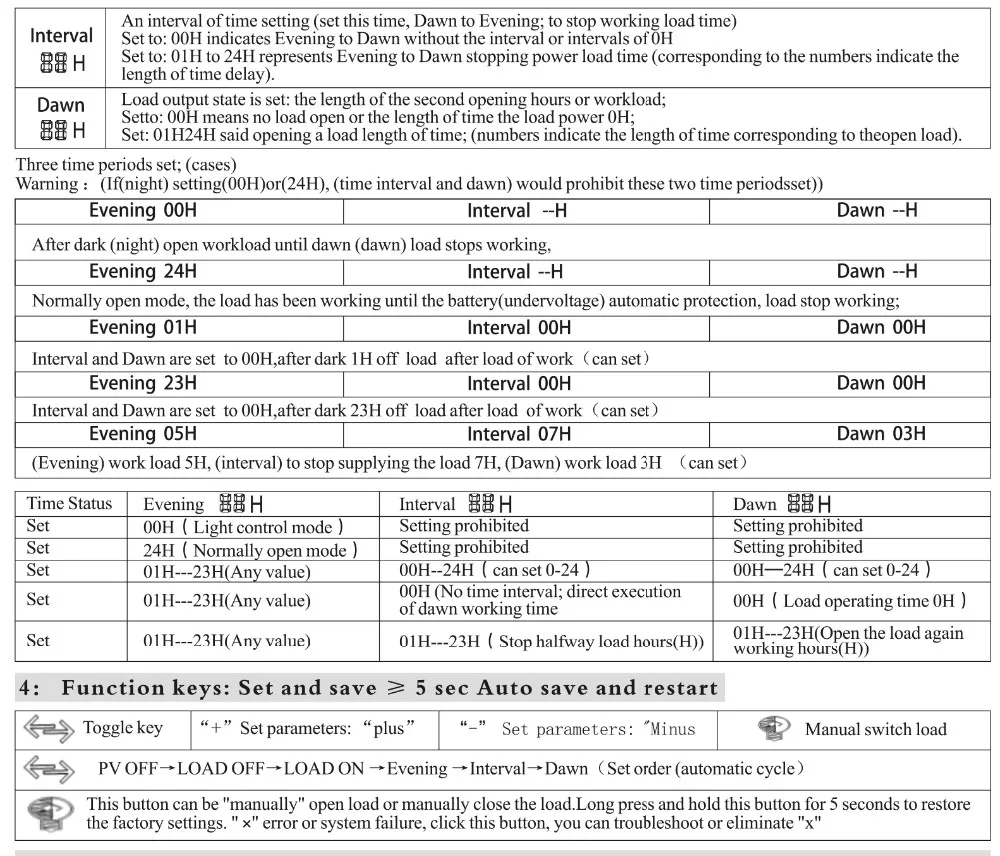

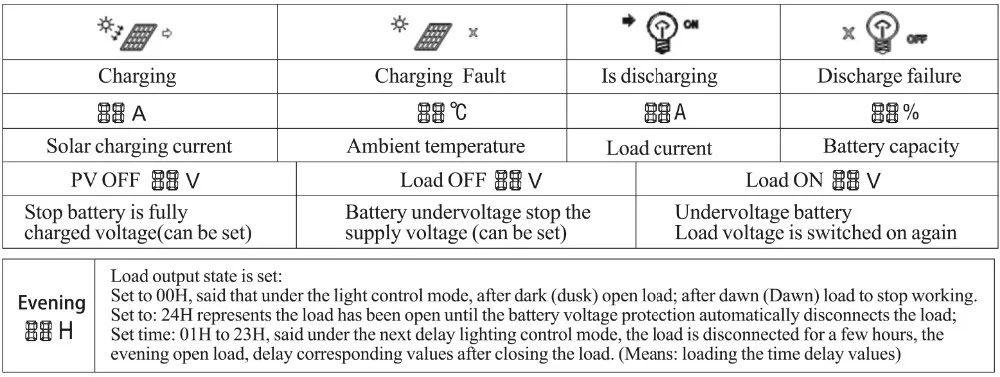

Это трехкратный контроллер в вечернее (вечернее) рабочее время, интервал отдыха или паузы, рассвет рабочее время (функция утренний светильник), пользователь может в зависимости от своих потребностей установить разное время.

A: время (Вечерняя работа) B: время (пауза) C: время (рассвет)

Это совместимый MPPT Контроллер заряда PWM умный/эффективный/энергосберегающий, он не только имеет эффективную функцию зарядки MPPT контроллера для автоматического отслеживания максимальной точки питания, на 10%-30% выше, чем обычная КПД контроллера, также есть энергосберегающие в режиме ожидания, более чем на 30% энергии, чем обычный контроллер, потребляемая мощность в режиме ожидания всего 10 мА-15 мА.

Примечание: Это высококачественные контроллеры MPPT + PWM, не 100% Ture MPPT

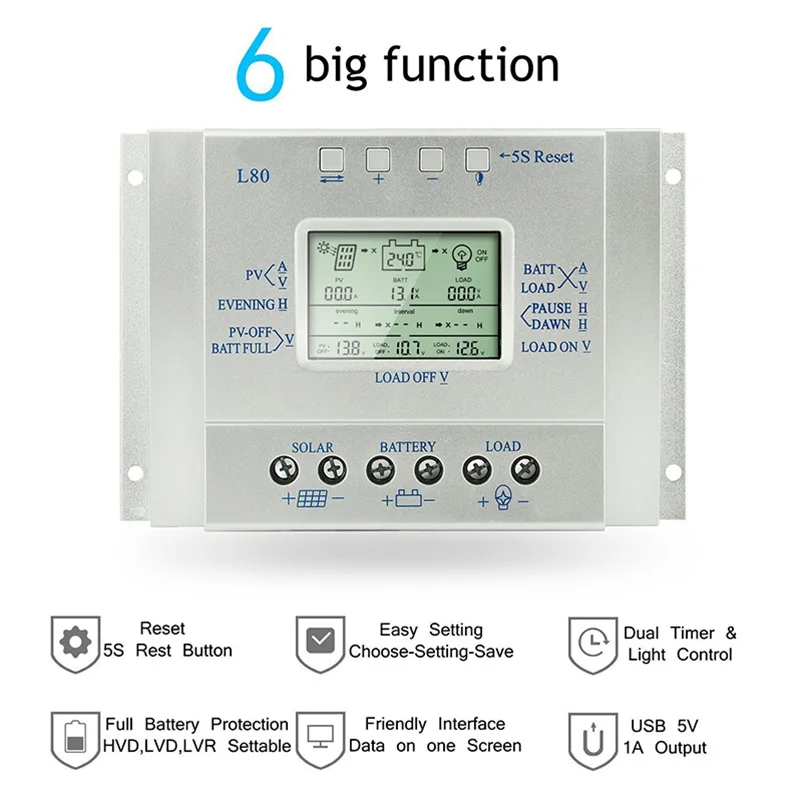

Серия "T" интеллектуального многоцелевого солнечного контроллера заряда

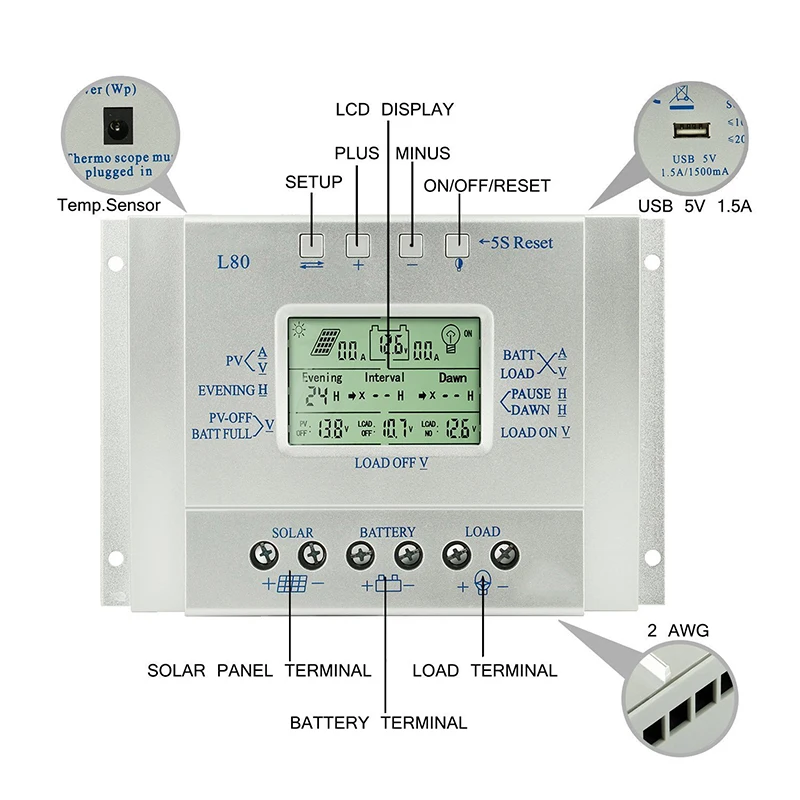

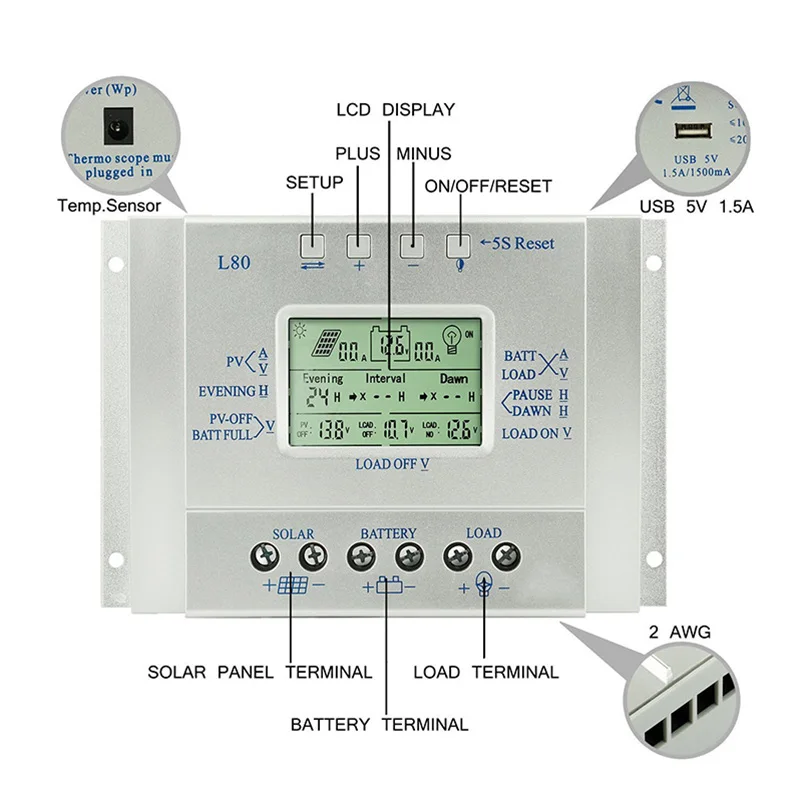

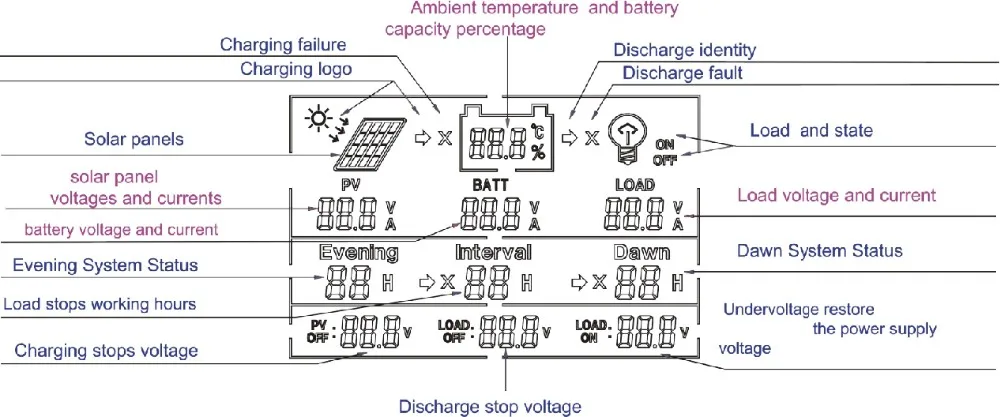

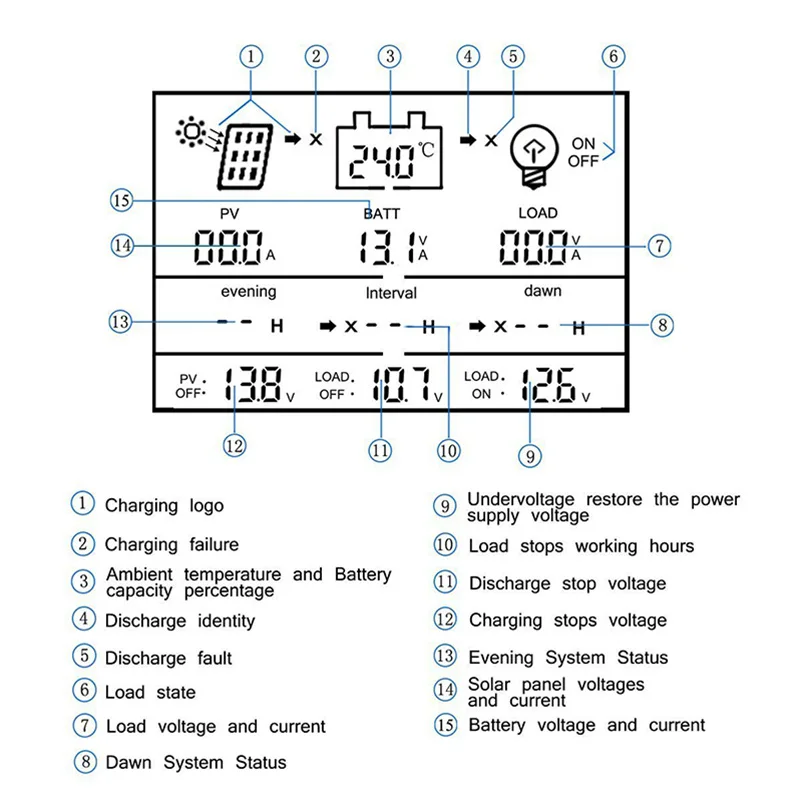

ЖК-дисплей

Защита от обратного разряда батареи

Простое (и более точное управление) управление

Защита от обратной полярности аккумулятора

PWM charing mode + MPPT

Батарея под защитой напряжения

Пользователь параметров может сбросить

Защита от перегрузки, короткого замыкания

Ключ для открытия и закрытия нагрузки

Функция автоматической компенсации температуры

Ключ для восстановления заводских настроек

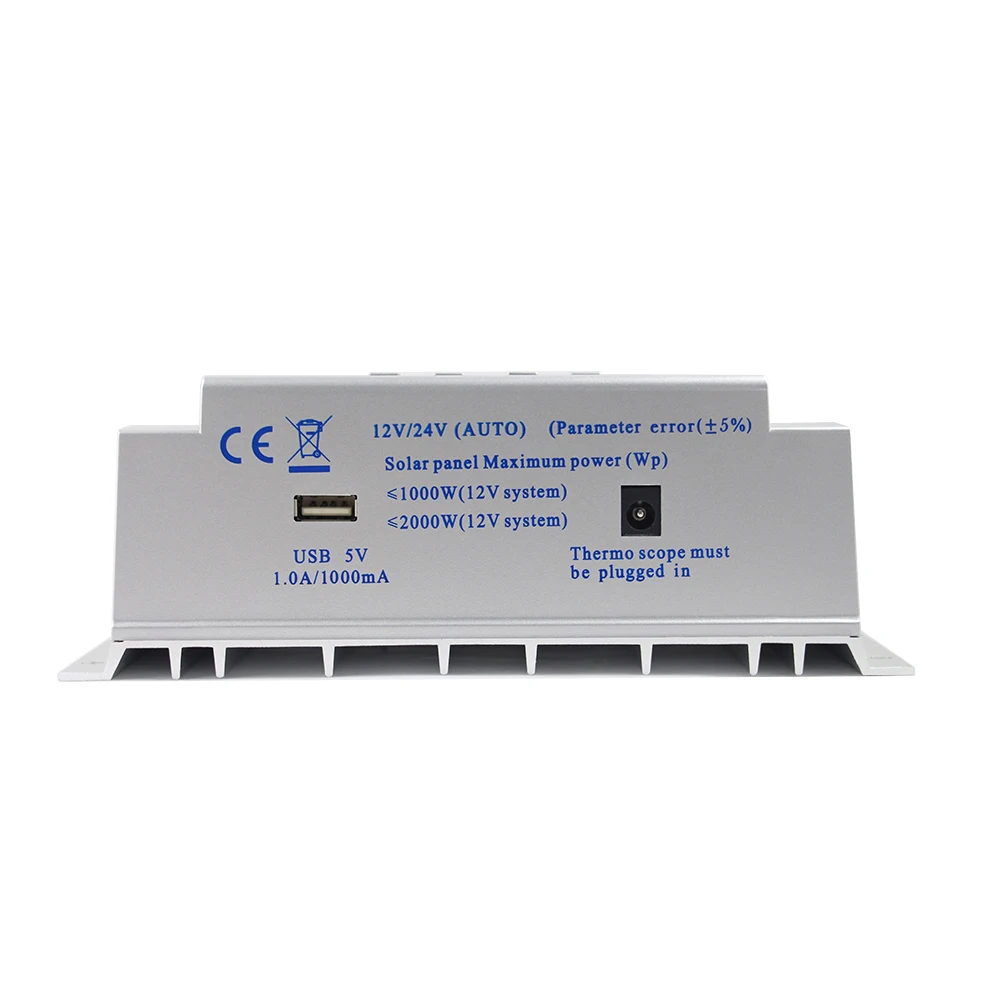

USB 5V зарядка (ток 1500mA/1.5A)Optiona

Таблица параметров:

Параметры/модель

MPPT T-10

MPPT T-20

MPPT T-30

MPPT T-40

MPPT T-60

MPPT T-80

Максимальный ток мощности

12А

20А

30A

40А

60А

80а

Монтажный Lin (мм2)

4 мм2

8 мм2

10 мм2

12 мм2

16 мм2

20 мм2

Монтажная линия (AWG)

10 #(AWG)

8 #(AWG)

7 #(AWG)

6 #(AWG)

4 #(AWG)

2 #(AWG)

Вес

280 г

300 г

475 г

500 г

800 г

900 г

Пиковая мощность панели солнечных элементов (макс. Wp)

130 Вт

260 Вт

380 Вт

500 Вт

800 Вт

1000 Вт

Конфигурация емкости аккумулятора

100 Ач

200ач

300 Ач

400AH

600 Ач

800 Ач

Размеры

143*89*46 (мм)

187*97*61 (мм)

188*128*61 (мм)

Поплавковое напряжение батареи

13,8 В (система 12 В)/27,6 в (система 24 В)

Защита аккумулятора (под напряжением)

10,6 В (система 12 В)/21,2 в (система 24 В)

Аккумулятор (под напряжением) восстановительное напряжение

12,6 вольт постоянного тока (12V система общее количество)/25,2 V(24V система)

Потеря нагрузки системы:<= 13 мА

Петля Buck;<= 100 мВ

Рабочая температура:-10 дегк ~ 60 дегк

Температура хранения:-30 дегк ~-70 дегк

Рабочая температура:<= 90%, без конденсации

Компенсация температуры:-4мв/ячейка/дегк

Максимальное напряжение открытого замыкания солнечной панели

18V ~ 24V(12V система) 36V ~ 48V(24V система)

Максимальное напряжение открытой цепи панели солнечных батарей

<= 48 В

Ссылка

Нажмите

Нажмите

Нажмите

Нажмите

Нажмите

Нажмите

1. Готовые инструменты и материалы для установки Qi и кабель. Пожалуйста, сравните Подходящий кабель

2. Убедитесь в том, что текущее значение <4A/mm2 поможет уменьшить падение давления в линии. Проверьте место установки соответствует соответствующим требованиям безопасности, избегайте влажных, пыльных, легковоспламеняющихся, взрывоопасных и коррозионных газов

3. Установите контроллер, установленный на вертикальную плоскость, см. Раздел V Монтажная диафрагма и расстояние между отверстиями. Для того, чтобы обеспечить хорошие условия охлаждения контроллера, контроллер в нижней части каждого защищены 10 см пространства

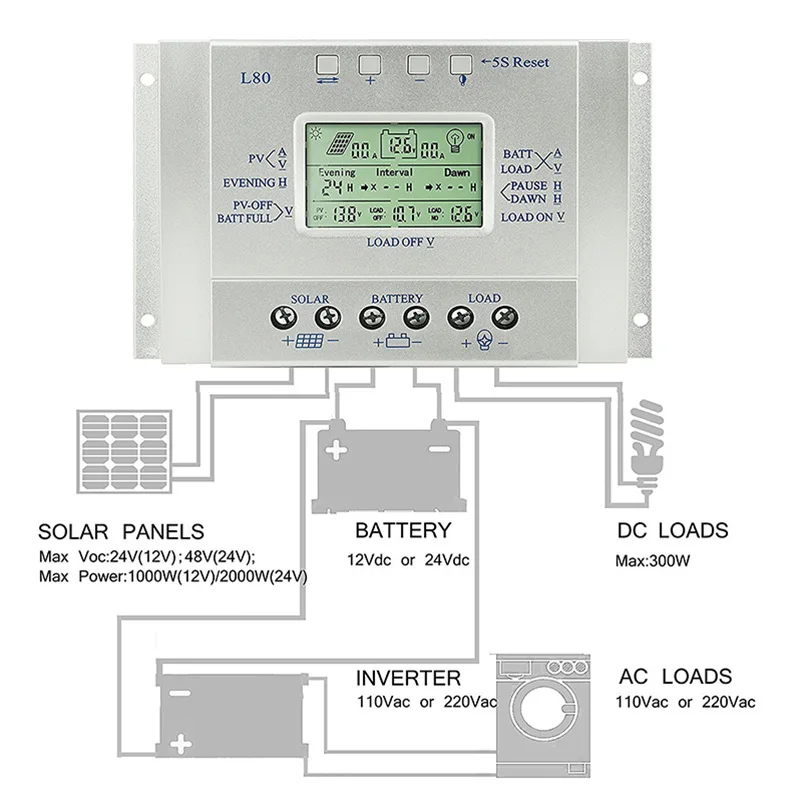

4. Как показано на правильной последовательности проводки: нагрузка, батарея, солнечная батарея пластина подключена к контроллеру, чтобы убедиться, что нагрузка, батарея, полярность панели солнечных элементов и контроллера

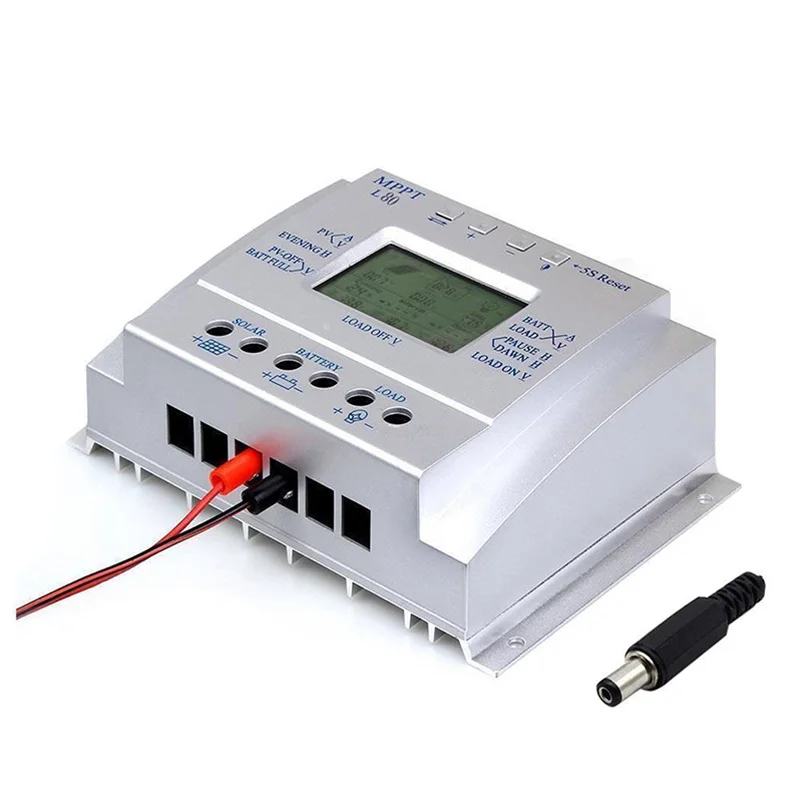

5. Перед использованием: внешний датчик температуры расположен в левой части датчика температуры контроллера, в аналогичной температуре батареи. (Линия экстенсивная должна быть встроена в устройства внешнего температурного зонда, в противном случае контроллер будет контролировать параметры компенсации температуры ошибки

6 Предупреждение: во избежание несчастных случаев установка: непрофессионалы не могут быть заняты погрузкой и разгрузкой

Решение проблемы:

Нет правильной установки полярности кабеля солнечных панелей (“+”-”), удаляя полярность, вы можете повторно установить correc

Больше, чем номинальная мощность солнечных панелей, чтобы уменьшить мощность солнечной панели, не превышает номинальную мощность контроллера разряда решение проблемы

Удаление нагрузки неправильно подключено к нагрузке, повторно установите правильный

Больше номинальной мощности нагрузки, чтобы уменьшить мощность нагрузки, контроллер не превышает номинальную мощность

Мгновенный пусковой ток слишком большой, емкость батареи слишком мала, Замена аккумуляторов большой емкости, устранение неисправностей кнопок

Полярность кабеля провода свободная или слишком квадратная и увеличивающая отведение жирного кабеля

Все ключи могут устранить неисправности, нажмите 5 секунд, чтобы восстановить заводские настройки.
