7 "800*480 Сенсорный ЖК-модуль с платой контроллера и RS232 RS485 TTL USB портом
STVC070WT-01
STVC070WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяЛюбой MCUЧерез простойМощный командный набор. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.
STVC070WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовБазовая программа управленияИМощное дизайнерское программное обеспечение, Так что это может уменьшить много времени разработки и затрат для инженеров.

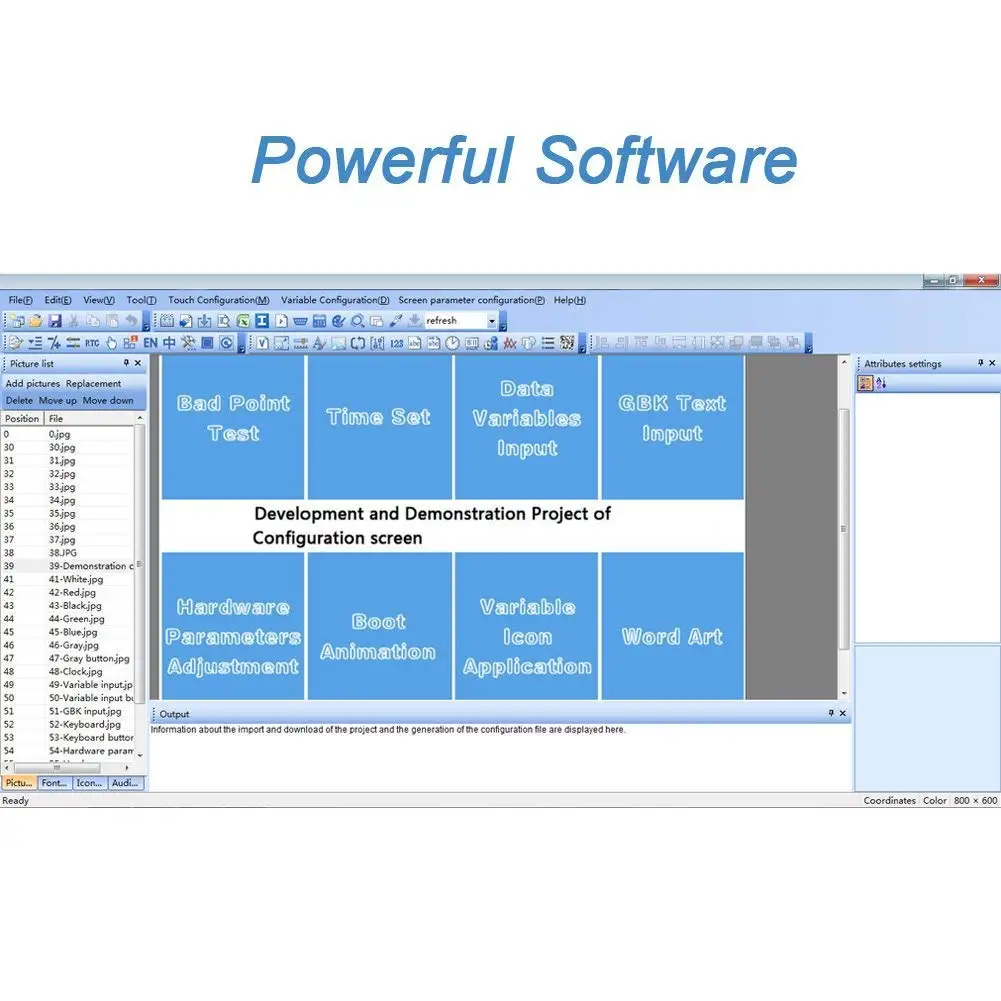

Управление программным обеспечением
1. Создайте группу индивидуальных графических пользовательских интерфейсов!
2. Подключение через RS232/RS485/TTL/уровень напрямую!
3. Напишите языковую программу C или C + + для любого MCU для управления модулем TFT-LCD с помощью простой и мощной команды Hex!
Функция
Физический параметр
Модель
STVC070WT-01
Размер (дюйм)
7,0 дюймов
Разрешение
800 × rgb× 480
Цвет
65536 цветов (16 бит)
Область просмотра
154,1 мм × 85,9 мм
Расстояние между пикселями
0,1905 мм × 0,0635 мм (H×V)
Общий размер
186,3 мм × 105,4 мм × 15,3 мм (N)/16,9 мм (T)
Вес нетто
250 г (N)/ 325 г (T)
Панель TFT
Промышленная панель класса А
Сенсорный экран
Промышленный уровень 4 сопротивление проводаИли без сенсорного экрана является необязательным.
Параметр подсветки
Тип подсветки
Светодиодный
Яркость
400 кд/м2 (яркость может регулироваться на 100 уровней)
Контрастность
500:1
Срок службы подсветки
20000 часов
Угол обзора
70 °/ 70 °/ 50 °/ 60 °(L/R/U/D)
Рабочая температура
-20 °C ~ + 70 °C
Рабочая влажность
55 °C, 85%
Температура хранения
-30 °C ~ + 80 °C
Режим экрана
Цифровой
Параметры производительности
Процессор
КортексM4
ЖК-контроллер
CPLD EPM240
Частота обновления
200 МГц
Скорость переключения изображения
40 мс/картинка (25 фотографий/с)
Флэш-память
Стандартный 128 м, расширение 1 Гб
Объем памяти для изображения
В соответствии с возможностями изображения, предлагаем формат «JPG».
Интерфейс
Интерфейс RS232/ RS485/ TTL/USB
Загрузка изображений
USB2.0 (12 Мбит/с) и загрузка диска для хранения U
Диапазон напряжения
DC6.0V ~ 35V (типичное значение: 12V)
Мощность
2,6 W
Отчет об испытаниях
MTBF
4250000 H
Рабочая температура
-20 °C ~ + 70 °C
Влажность воздуха
60 °C, 90%
Непрерывное испытание вибрации
10-55 Гц, 1,5 мм, 10 г
Испытание на ускорение удара
6 мс, 100 г
Тестирование ESD
10 кВ
Проверка надежности излучения
44 Вт
Основной размер TFT ЖК-модуля
Размеры
Разрешение
3,5''
320*240;320*480
4,3''
480*272
5''
480*272;640*480; 800*480
5,6''
640*480
5,7''
640*480
7''
800*480;800*600; 1024*600
8''
800*600;1024*768
9,7''
1024*768
10,1''
1024*600
10,4''
800*600
12,1''
1024*768
15,1''
1024*768

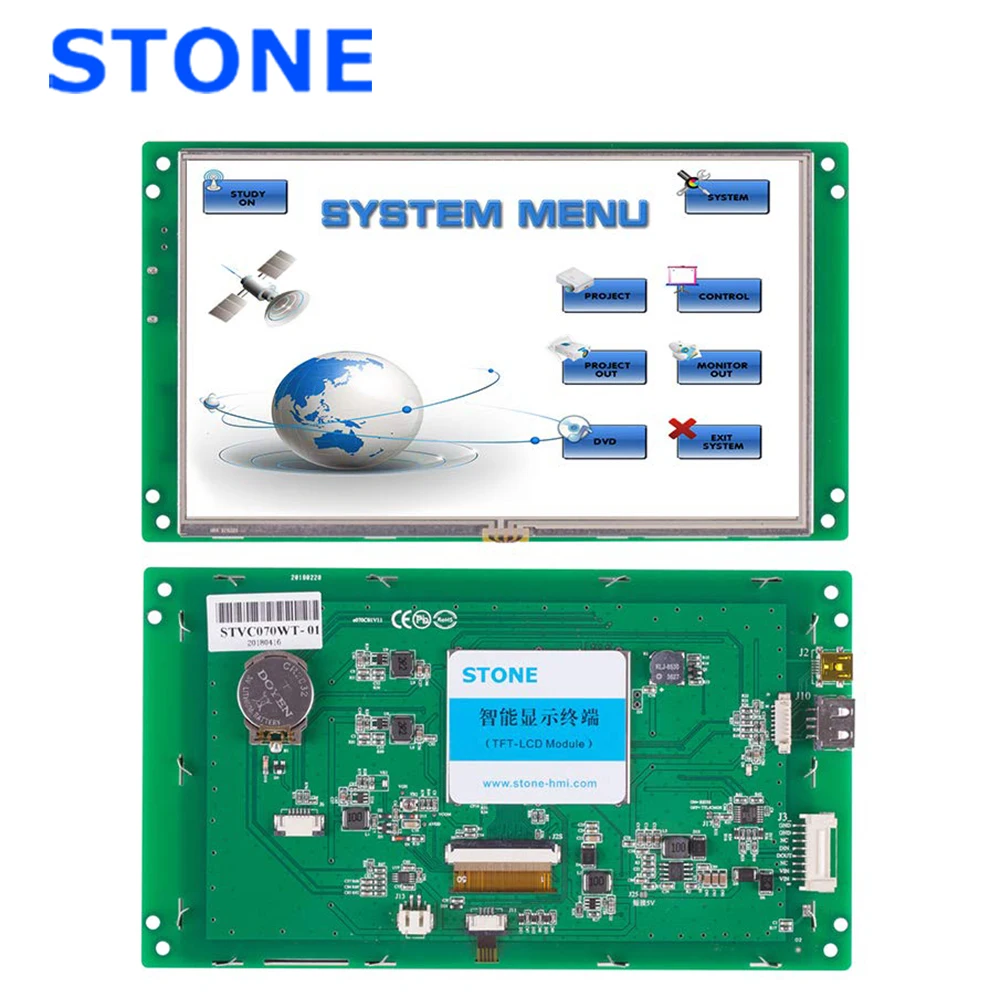

Изображение продукта

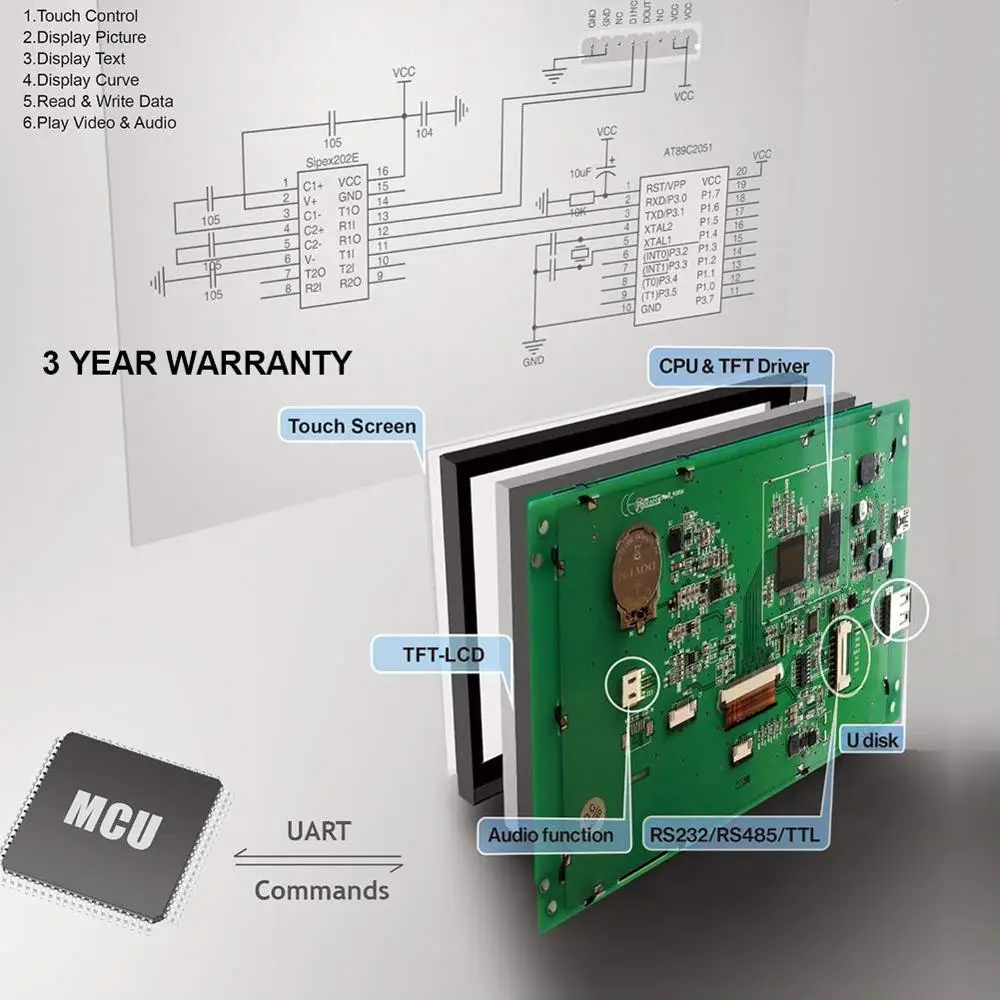

Почему каменный TFT ЖК-модуль умный?
Товар
Оборудование
Программное обеспечение
Управление
Сравнение
TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания
Программное обеспечение и набор команд с шестигранной головкой
Простота в эксплуатации, простая инструкция (шестигранный код) для управления модулем TFT любым младшим инженером
1. Легко! Pwerfull! Экономия!
2. Подключи и работай.
3. Работает быстро.
4. Промышленный класс.
5. Компоненты от известных брендов.
ПК
Операционная система
Разработка прикладных программ профессиональным инженером по программному обеспечению.
1. Требуется профессиональная работа.
2. Долгое время запуска. 3. Работает медленно.
4. Высокая стоимость.
Панель и драйвер
Нет
Напишите много программ управления для TFT модуля профессиональным инженером.
1. Нужна утомительная и профессиональная работа.
2. Стоить много времени разработки.
3. Нестабильная система работы.
4. Компоненты низкого качества.
Просто панель
Нет
1. Разработка аппаратных средств и драйверов. 2. Написание программ профессиональным инженером.
1. Нужна утомительная и профессиональная работа.
2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система.
4. Дешевые Имитационные компоненты.
Наши услуги
1. 3 года гарантийного периода
Заменить совершенно новым без каких-либо условий
2. Настраиваемый сервис.
А. Настройка TFT-LCD модуля в соответствии с требованиями заказчика.B. Разработка функции настройки.C. Расширение флэш-памяти до 1 Гб или 2 ГБ.D. Назначьте интерфейс RS232, RS485 или TTL.
Отзывы покупателей

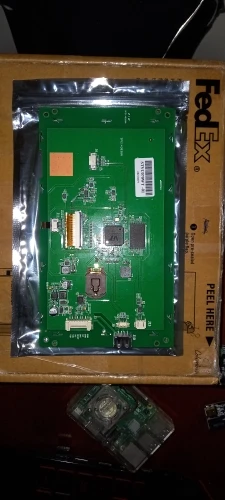

Страна: CO Доставка: SF Express 17.06.2021
