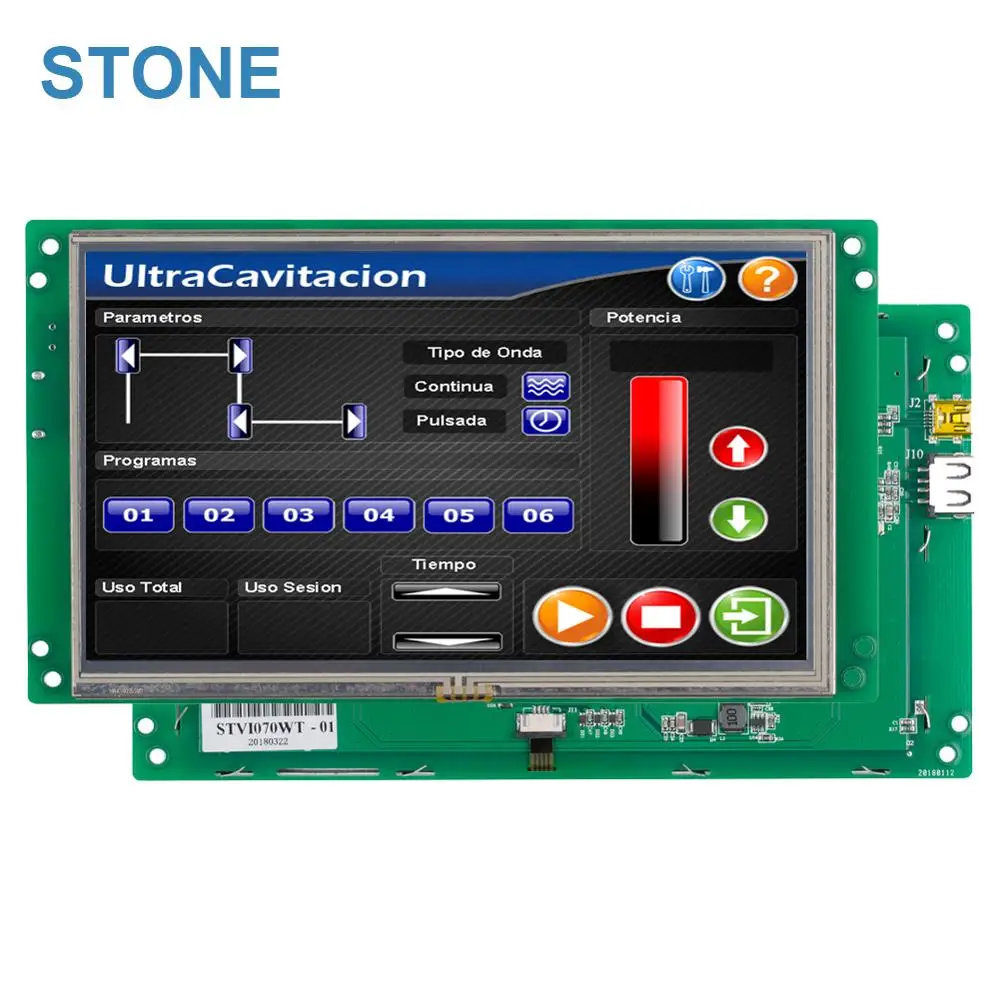

Модуль сенсорной ЖК-панели STONE Smart HMI с поддержкой серийного интерфейса UART + плата драйвера + программа

Управление программным обеспечением

1. Создайте группу индивидуальных графических пользовательских интерфейсов!

2. Подключение через RS232/RS485/TTL/уровень напрямую!

3. Напишите языковую программу C или C + + для любого MCU для управления модулем TFT-LCD с помощью простой и мощной команды Hex!

Функция

STVC035WT-01:

Физический параметр

Модель STVC035WT-01 Размер (дюйм) 3,5" Разрешение 320 × rgb× 480 Цвет 65536 цветов (16 бит) Область просмотра 49,0 мм × 73,4 мм Расстояние между пикселями 0,1905 мм × 0,0635 мм (H×V) Общий размер 55,5 мм × 101,5 мм × 10,9 мм (N)/12,5 мм (T) Вес нетто 85 г (N)/ 100 г (T) Панель TFT Промышленная панель класса A + Сенсорный экран Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки Светодиодный Яркость 300 кд/м2 (яркость может регулироваться на 100 уровней) Контрастность 500:1 Срок службы подсветки 50000 часов Угол обзора 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) Рабочая температура -30 °C ~ + 85 °C Рабочая влажность 55 °C, 85% Температура хранения -30 °C ~ + 85 °C Режим экрана Цифровой STVC043WT-01:

Физический параметр

Модель STVC043WT-01 Размер (дюйм) 4,3" Разрешение 480 × rgb× 272 Цвет 65536 цветов (16 бит) Область просмотра 95 мм × 53,9 мм Расстояние между пикселями 0,1905 мм × 0,0635 мм (H×V) Общий размер 121,9 мм × 74,7 мм × 13,8 мм (N)/15,4 мм (T) Вес нетто 115 г (N)/ 155 г (T) Панель TFT Промышленная панель класса A + Сенсорный экран Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки Светодиодный Яркость 350 кд/м2 (яркость может регулироваться на 100 уровней) Контрастность 500:1 Срок службы подсветки 50000 часов Угол обзора 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) Рабочая температура -20 °C ~ + 70 °C Рабочая влажность 55 °C, 85% Температура хранения -30 °C ~ + 85 °C Режим экрана Цифровой

Параметры производительности

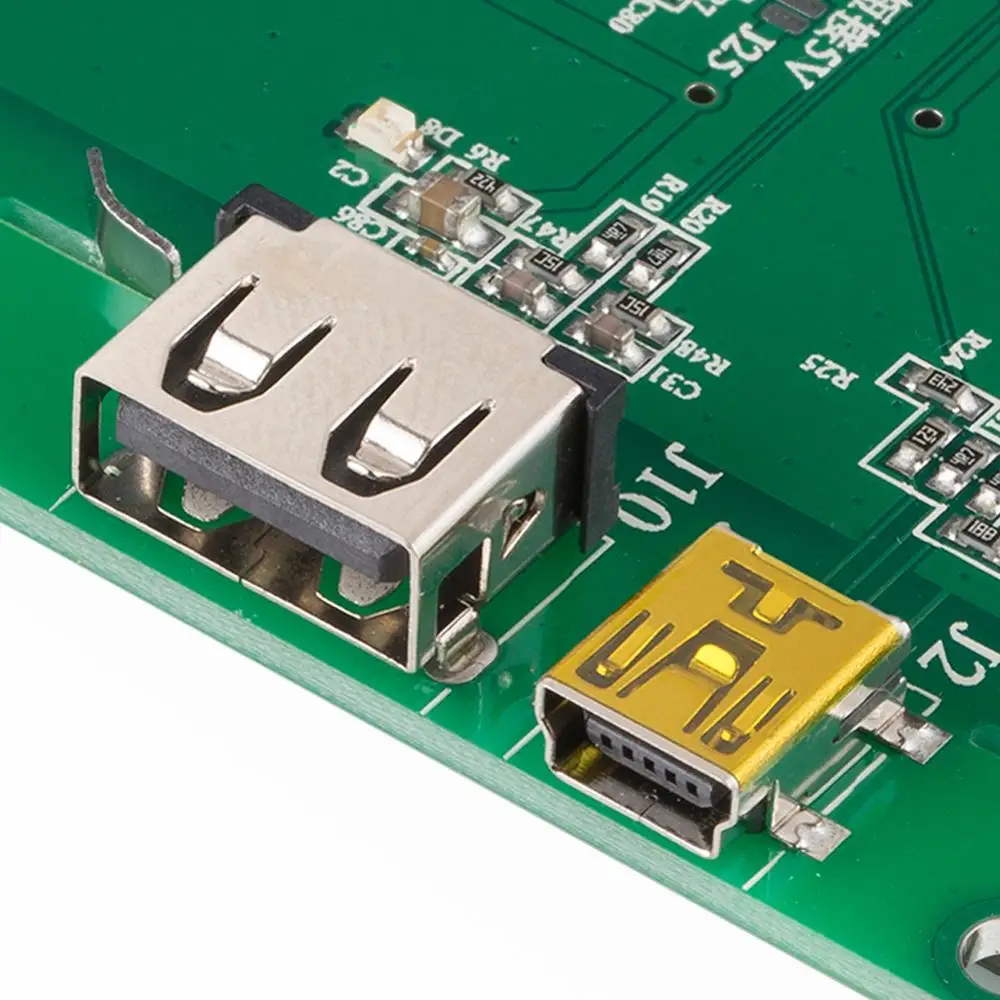

Процессор CortexM4 ЖК-контроллер CPLD EPM240 Частота обновления 200 МГц Скорость переключения изображения 19 мс/картинка (53 фотографии/с) Флэш-память Стандартный 128 м, расширение 1 Гб Объем памяти для изображения В соответствии с возможностью изображения, предлагаем формат «JPG» Интерфейс Интерфейс RS232/ RS485/TTL/USB Загрузка изображений USB2.0 (12 Мбит/с) и загрузка диска для хранения U Диапазон напряжения DC6.0V ~ 35V (типичное значение: 12V) Мощность 1,0 Вт STVC050WT-01:

Физический параметр

Модель STVC050WT-01 Размер (дюйм) 5,0" Разрешение 480 × rgb× 272 Цвет 65536 цветов (16 бит) Область просмотра 110,9 мм × 62,8 мм Расстояние между пикселями 0,1905 мм × 0,0635 мм (H×V) Общий размер 140 мм × 80,9 мм × 13,9 мм (N)/15,2 мм (T) Вес нетто 195 г (N)/ 200 г (T) Панель TFT Промышленная панель класса A + Сенсорный экран Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки Светодиодный Яркость 350 кд/м2 (яркость может регулироваться на 100 уровней) Контрастность 500:1 Срок службы подсветки 50000 часов Угол обзора 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) Рабочая температура -20 °C ~ + 70 °C Рабочая влажность 55 °C, 85% Температура хранения -30 °C ~ + 85 °C Режим экрана Цифровой

Параметры производительности

Процессор CortexM4 ЖК-контроллер CPLD EPM240 Частота обновления 200 МГц Скорость переключения изображения 19 мс/картинка (53 фотографии/с) Флэш-память Стандартный 128 м, расширение 1 Гб Объем памяти для изображения В соответствии с возможностью изображения, предлагаем формат «JPG» Интерфейс Интерфейс RS232/ RS485/TTL/USB Загрузка изображений USB2.0 (12 Мбит/с) и загрузка диска для хранения U Диапазон напряжения DC6.0V ~ 35V (типичное значение: 12V) Мощность 1,3 W

Отчет об испытаниях

MTBF 4250000 H Рабочая температура -20 °C ~ + 70 °C Влажность воздуха 60 °C, 90% Непрерывное испытание вибрации 10-55 Гц, 1,5 мм, 10 г Испытание на ускорение удара 6 мс, 100 г Тестирование ESD 10 кВ Проверка надежности излучения 44 Вт STVC070WT-01:

Физический параметр

Модель STVC070WT-01 Размер (дюйм) 7,0" Разрешение 800 × rgb× 480 Цвет 65536 цветов (16 бит) Область просмотра 154,1 мм × 85,9 мм Расстояние между пикселями 0,1905 мм × 0,0635 мм (H×V) Общий размер 186,3 мм × 105,4 мм × 15,3 мм (N)/16,9 мм (T) Вес нетто 250 г (N)/ 325 г (T) Панель TFT Промышленная панель класса A + Сенсорный экран Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки Светодиодный Яркость 400 кд/м2 (яркость может регулироваться на 100 уровней) Контрастность 500:1 Срок службы подсветки 50000 часов Угол обзора 70 °/ 70 °/ 50 °/ 60 ° (L/R/U/D) Рабочая температура -20 °C ~ + 70 °C Рабочая влажность 55 °C, 85% Температура хранения -30 °C ~ + 85 °C Режим экрана Цифровой

Параметры производительности

Процессор CortexM4 ЖК-контроллер CPLD EPM240 Частота обновления 200 МГц Скорость переключения изображения 40 мс/картинка (25 фотографий/с) Флэш-память Стандартный 128 м, расширение 1 Гб Объем памяти для изображения В соответствии с возможностью изображения, предлагаем формат «JPG» Интерфейс Интерфейс RS232/ RS485/TTL/USB Загрузка изображений USB2.0 (12 Мбит/с) и загрузка диска для хранения U Диапазон напряжения DC6.0V ~ 35V (типичное значение: 12V) Мощность 2,6 W

STVC080WT-01:

Физический параметр

Модель STVC080WT-01 Размер (дюйм) 8,0" Разрешение 800 × rgb× 600 Цвет 65536 цветов (16 бит) Область просмотра 162 мм × 121,5 мм Расстояние между пикселями 0,1905 мм × 0,0635 мм (H×V) Общий размер 203 мм × 148,8 мм × 15,8 мм (N)/17,4 мм (T) Вес нетто 435 г (N)/ 550 г (T) Панель TFT Промышленная панель класса A + Сенсорный экран Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки Светодиодный Яркость 300 кд/м2 (яркость может регулироваться на 100 уровней) Контрастность 500:1 Срок службы подсветки 50000 часов Угол обзора 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) Рабочая температура -20 °C ~ + 70 °C Рабочая влажность 55 °C, 85% Температура хранения -30 °C ~ + 85 °C Режим экрана Цифровой

Параметры производительности

Процессор CortexM4 ЖК-контроллер CPLD EPM240 Частота обновления 200 МГц Скорость переключения изображения 19 мс/картинка (53 фотографии/с) Флэш-память Стандартный 128 м, расширение 1 Гб Объем памяти для изображения В соответствии с возможностью изображения, предлагаем формат «JPG» Интерфейс Интерфейс RS232/ RS485/TTL/USB Загрузка изображений USB2.0 (12 Мбит/с) и загрузка диска для хранения U Диапазон напряжения DC6.0V ~ 35V (типичное значение: 12V) Мощность 2,8 Вт

Отчет об испытаниях

MTBF 4250000 H Рабочая температура -20 °C ~ + 70 °C Влажность воздуха 60 °C, 90% Непрерывное испытание вибрации 10-55 Гц, 1,5 мм, 10 г Испытание на ускорение удара 6 мс, 100 г Тестирование ESD 10 кВ Проверка надежности излучения 44 Вт

STVC101WT-01:

Физический параметр

Модель STVC101WT-01 Размер (дюйм)

10,1"

Разрешение 1024 × rgb× 600 Цвет 65536 цветов (16 бит) Область просмотра 222,7 мм × 125,3 мм Расстояние между пикселями 0,1905 мм × 0,0635 мм (H×V) Общий размер 257,8 мм × 148,1 мм × 15,2 мм (N)/16,8 мм (T) Вес нетто 765 г (N)/ 795 г (T) Панель TFT Промышленная панель класса A + Сенсорный экран Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки Светодиодный Яркость 300 кд/м2 (яркость может регулироваться на 100 уровней) Контрастность 500:1 Срок службы подсветки 50000 часов Угол обзора 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) Рабочая температура -20 °C ~ + 70 °C Рабочая влажность 55 °C, 85% Температура хранения -30 °C ~ + 85 °C Режим экрана Цифровой

Параметры производительности

Процессор CortexM4 ЖК-контроллер CPLD EPM240 Частота обновления 200 МГц Скорость переключения изображения 63 мс/картинка (16 фотографий/с) Флэш-память Стандартный 128 м, расширение 1 Гб Объем памяти для изображения В соответствии с возможностью изображения, предлагаем формат «JPG» Интерфейс Интерфейс RS232/ RS485/TTL/USB Загрузка изображений USB2.0 (12 Мбит/с) и загрузка диска для хранения U Диапазон напряжения DC6.0V ~ 35V (типичное значение: 12V) Мощность 3,0 W

Aain Размер TFT LCD модуль

Размеры Разрешение 3,5'' 320*240; 320*480 4,3'' 480*272 5'' 480*272;640*480; 800*480 5,6'' 640*480 5,7'' 640*480 7'' 800*480;800*600; 1024*600 8'' 800*600;1024*768 9,7'' 1024*768 10,1'' 1024*600 10,4'' 800*600 12,1'' 1024*768 15,1'' 1024*768

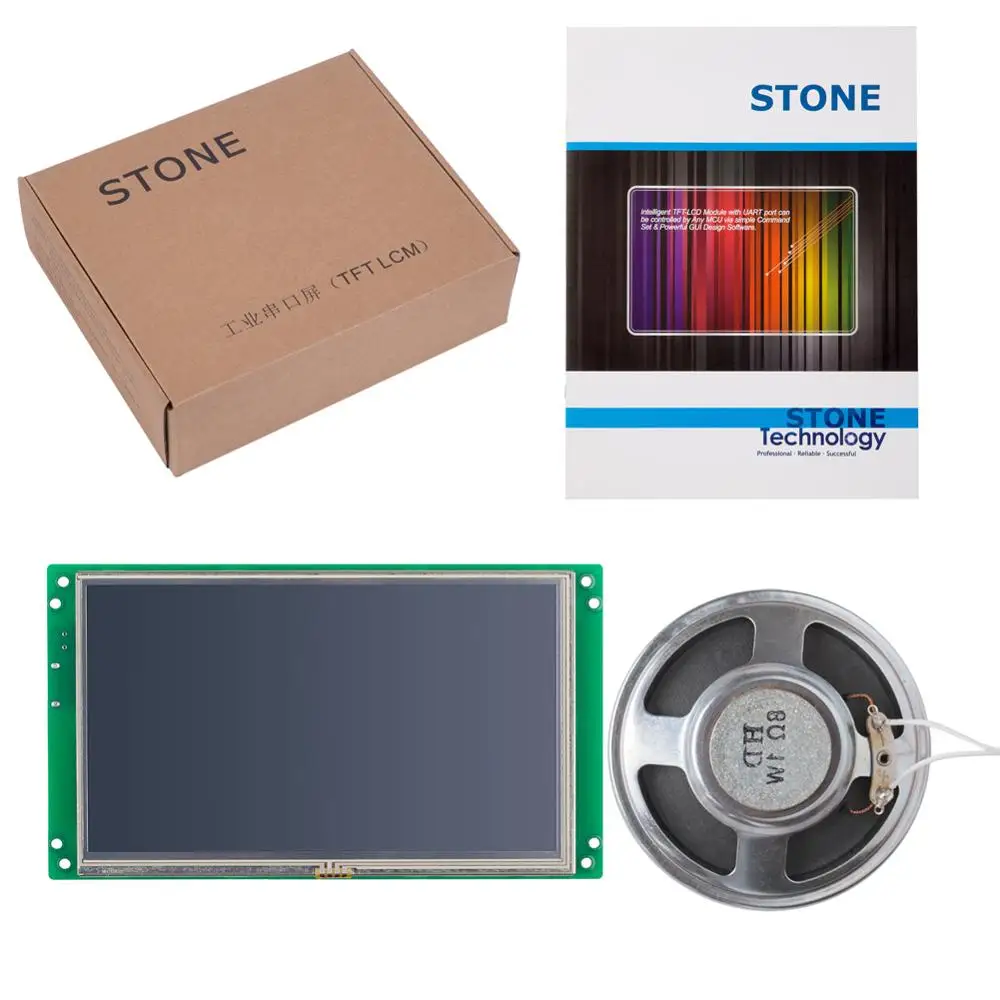

Изображение продукта

Почему каменный TFT ЖК-модуль умный?

Товар

Оборудование

Программное обеспечение

Управление

Сравнение

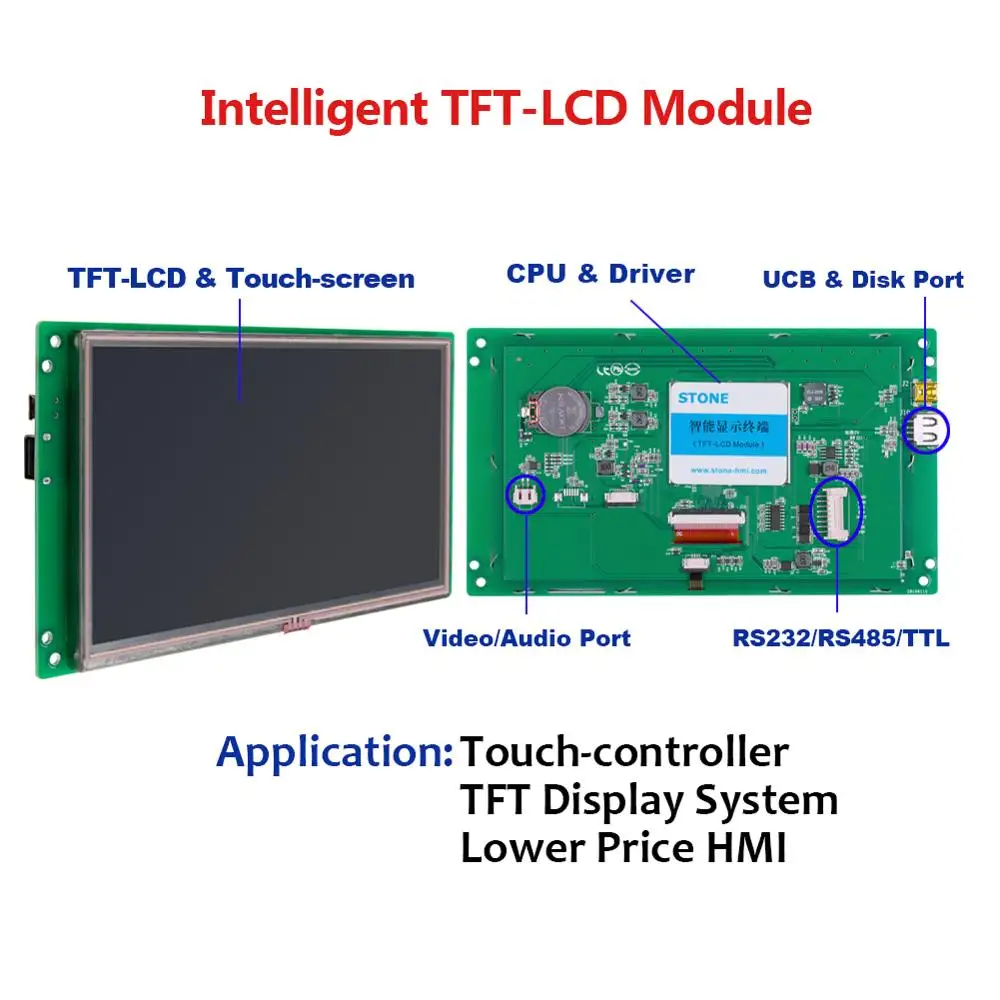

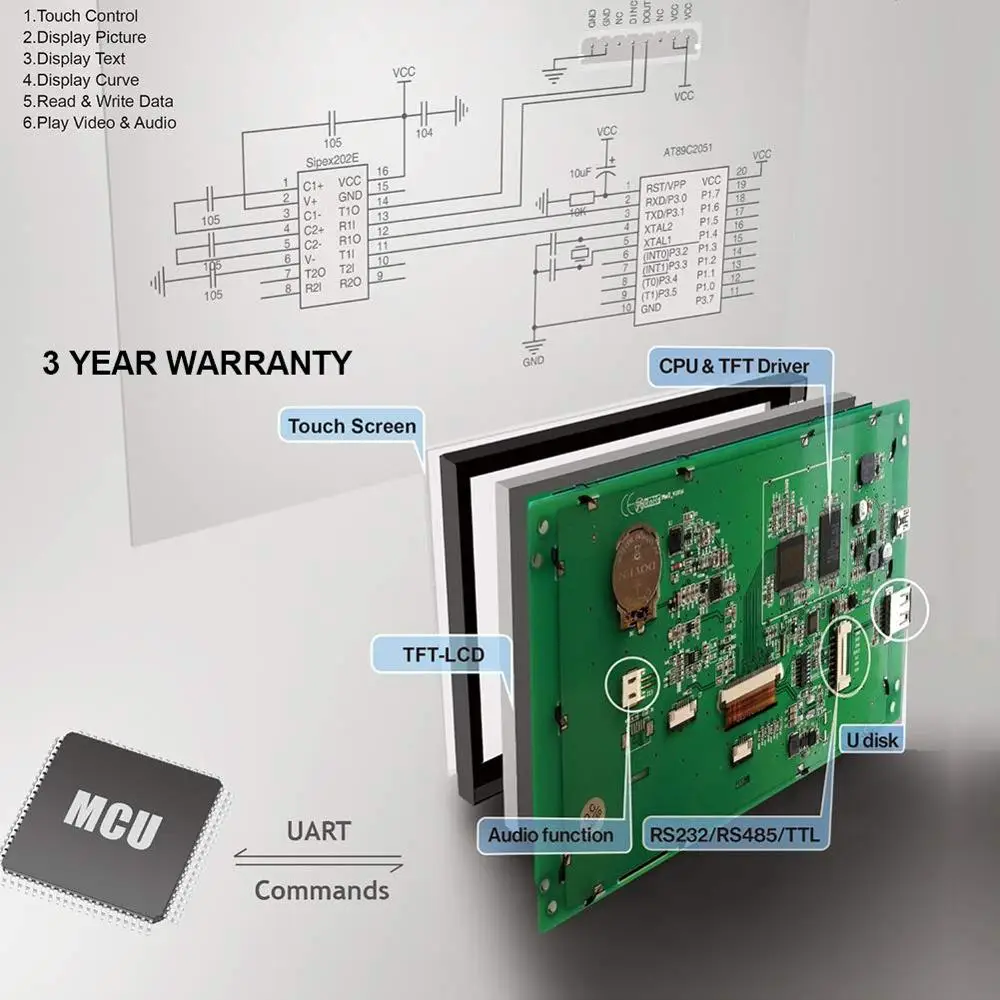

TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания

Программное обеспечение GUI Design и набор команд Hex

Простота в эксплуатации, простая инструкция (шестигранный код) для управления модулем TFT любым младшим инженером

1. Легко! Pwerfull! Экономия!

2. Подключи и работай.

3. Работает быстро.

4. Промышленный класс.

5. Компоненты от известных брендов.

ПК

Операционная система

Разработка прикладных программ профессиональным инженером по программному обеспечению.

1. Требуется профессиональная работа.

2. Долгое время запуска. 3. Работает медленно.

4. Высокая стоимость.

Панель и драйвер

Нет

Напишите много программ управления для TFT модуля профессиональным инженером.

1. Нужна утомительная и профессиональная работа.

2. Стоить много времени разработки.

3. Нестабильная система работы.

4. Компоненты низкого качества.

Просто панель
