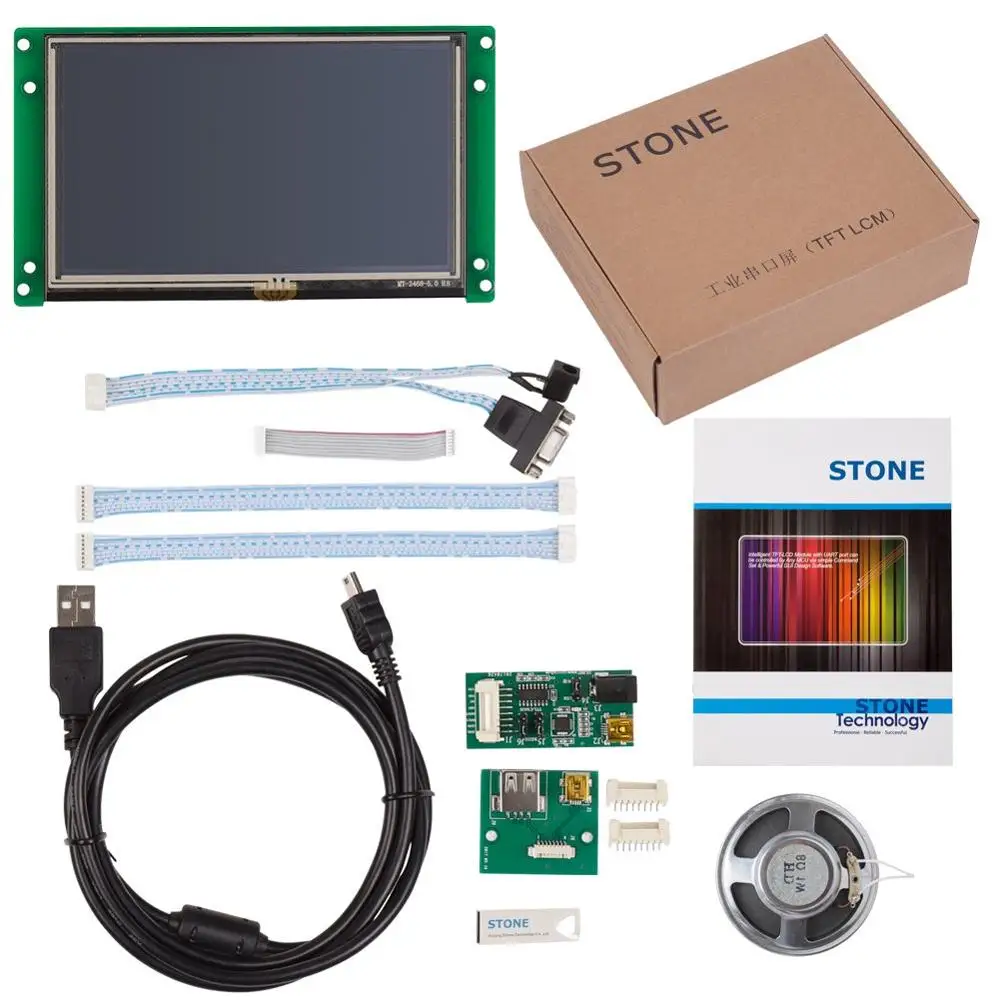

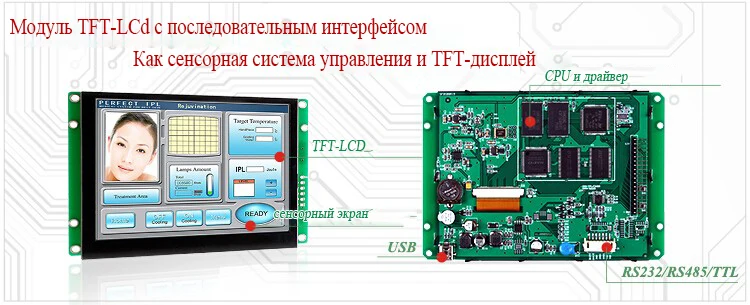

Встроенный сенсорный дисплей RS232 RS485 TTL порт 5 дюймов TFT ЖК-дисплей модуль





Встроенный сенсорный дисплей RS232 RS485 порт TTL 5 дюймов TFT ЖК-дисплей модуль

Параметры продукта

Модель

 STVC050WT-01

Размер (дюйм)

 5.0"

Разрешение

 480×RGB×272

Цвет

 65536 цветов (16 bit)

Область просмотра

 110.9 мм × 62.8 мм

Шаг пикселя

 0.1905 мм × 0.0635 мм(H×V)

 Габаритный размер

140мм×80.9мм×13.9мм(N)/15.2мм(T)

 Вес нетто

 195 g(N)/ 200 g(T)

 TFT панель

 A+ панель промышленности класса

 Сенсорный экран

 Промышленное сопротивление уровня 4 или нет сенсорного экрана не является обязательным.

Параметр подсветки

Тип подсветки

 LED

Яркость

 350 cd/м2(Яркость можно регулировать на 100 уровнях.)

 Контраст

 500:1

Подсветка жизни

20,000 часов

Угол обзора

 70°/ 70°/ 50°/ 70° (L/R/U/D)

Рабочая температура

 -20°C ~ +70°C

Рабочая влажность

 55°C, 85%

Температура хранения

 -30°C ~ +85°C

Режим экрана

 Цифровой

Рабочие параметры

 CPU

 CortexM4

 LCD контроллер

 CPLD EPM240

 Частота обновления

 200MHz

 Скорость переключения изображений

 19ms/picture (53 pictures/s)

 Флэш-память

Стандарт 128М, расширение 1ГБ

 Объем памяти для картинки

По возможности изображения,предложить формат" JPG"

 Интерфейс

 RS232/ USB интерфейс

 Загрузка картинок

 USB2.0 (12Mbps) & U загрузка диска хранения

Диапазон напряжения

 DC6.0В ~ 35В (типичное значение: 12В)

Мощность

 1.3Вт

Протокол испытаний

 MTBF

 4,250,000H

Рабочая температура

 -20°C ~ +70°C

Влажность воздуха

 60°C, 90%

Непрерывное вибрационное испытание

 10-55Hz, 1.5мм, 10G

Испытание на ударное ускорение

 6ms, 100G

 Тестирование ESD

 10KV

 Тестирование радиационной надежности

 44W

Основной размер модуля TFT LCD

Размер

 Разрешение

 3.5''

 320*240; 320*480

 4.3''

 480*272

 5''

 480*272; 640*480; 800*480

 5.6''

 640*480

 5.7''

 640*480

 7''

 800*480; 800*600; 1024*600

 8''

 800*600; 1024*768

 9.7''

 1024*768

 10.1''

 1024*600

 10.4''

 800*600

 12.1''

 1024*768

 15.1''

 1024*768
