STVC043WT-01
STVC043WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяЛюбой MCUЧерез простойМощный командный набор. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

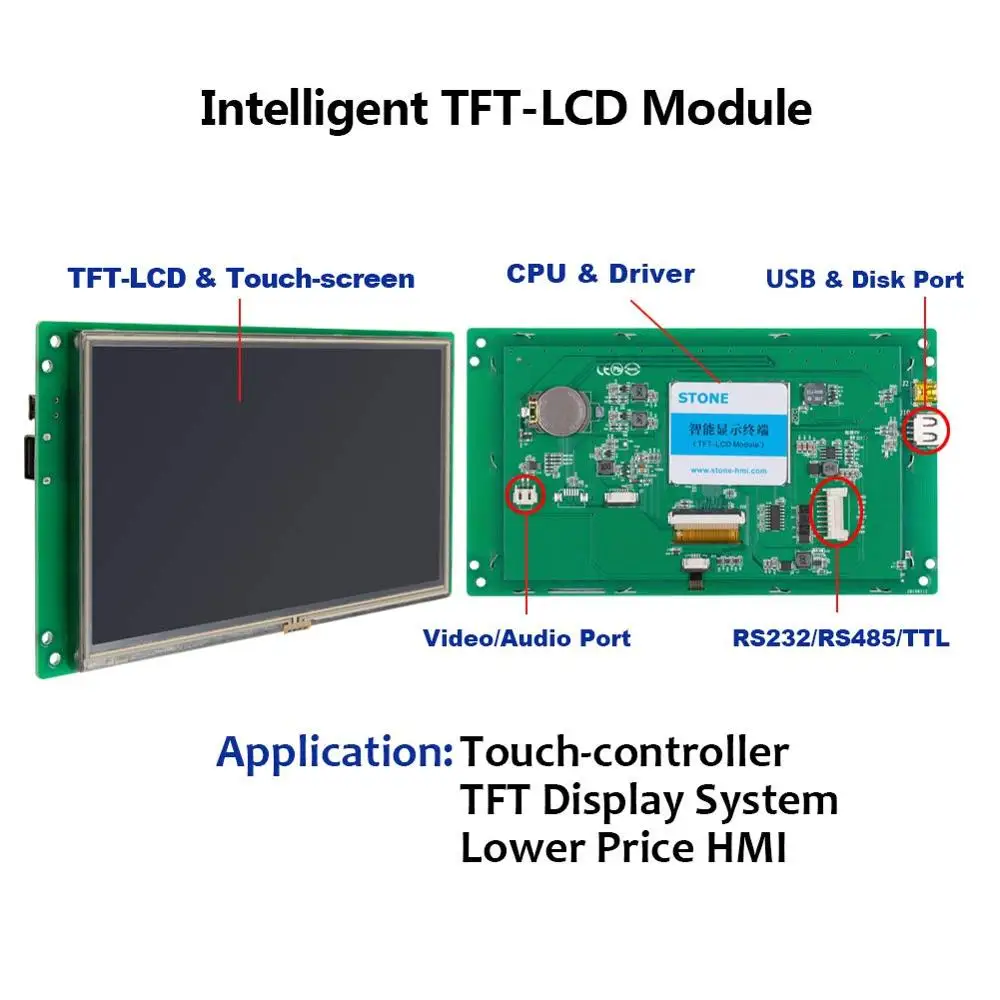

STVC043WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовБазовая программа управленияИМощное дизайнерское программное обеспечение, Так что это может уменьшить много времени разработки и затрат для инженеров.

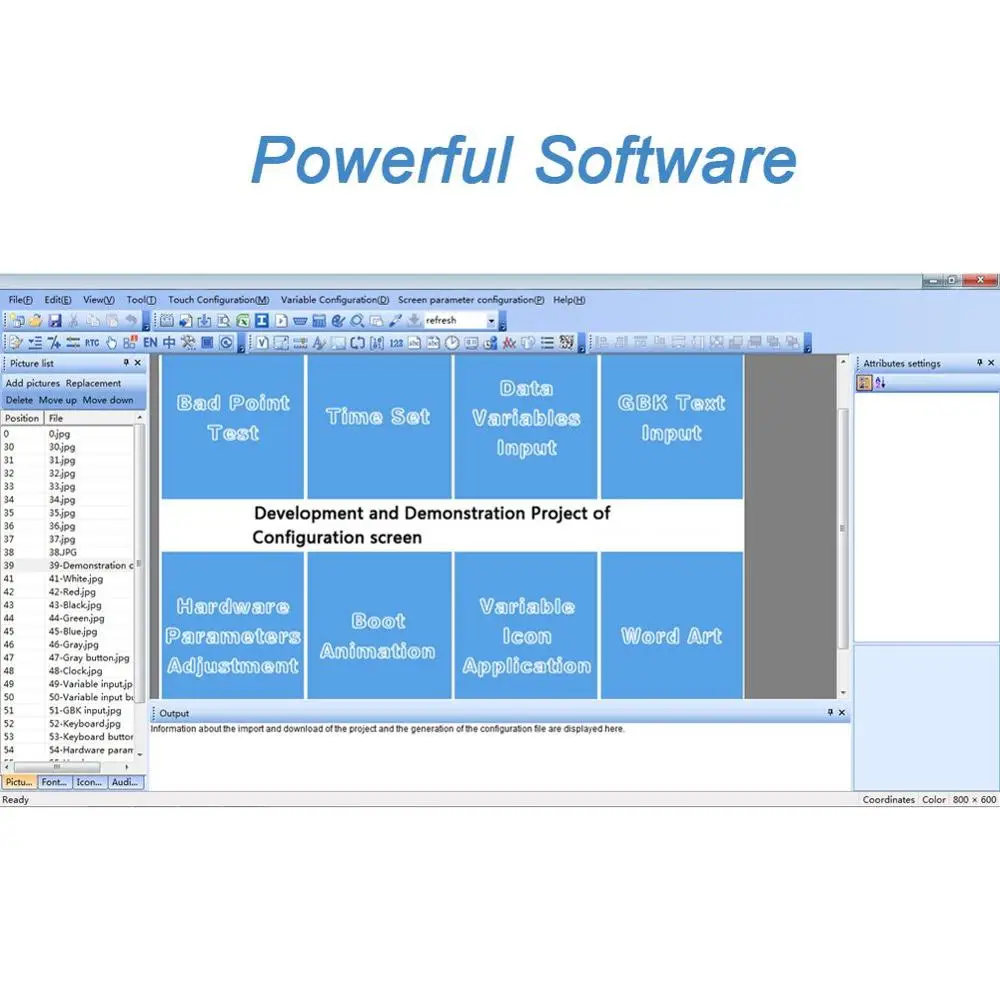

Управление программным обеспечением
1. Создайте группу индивидуальных графических пользовательских интерфейсов!

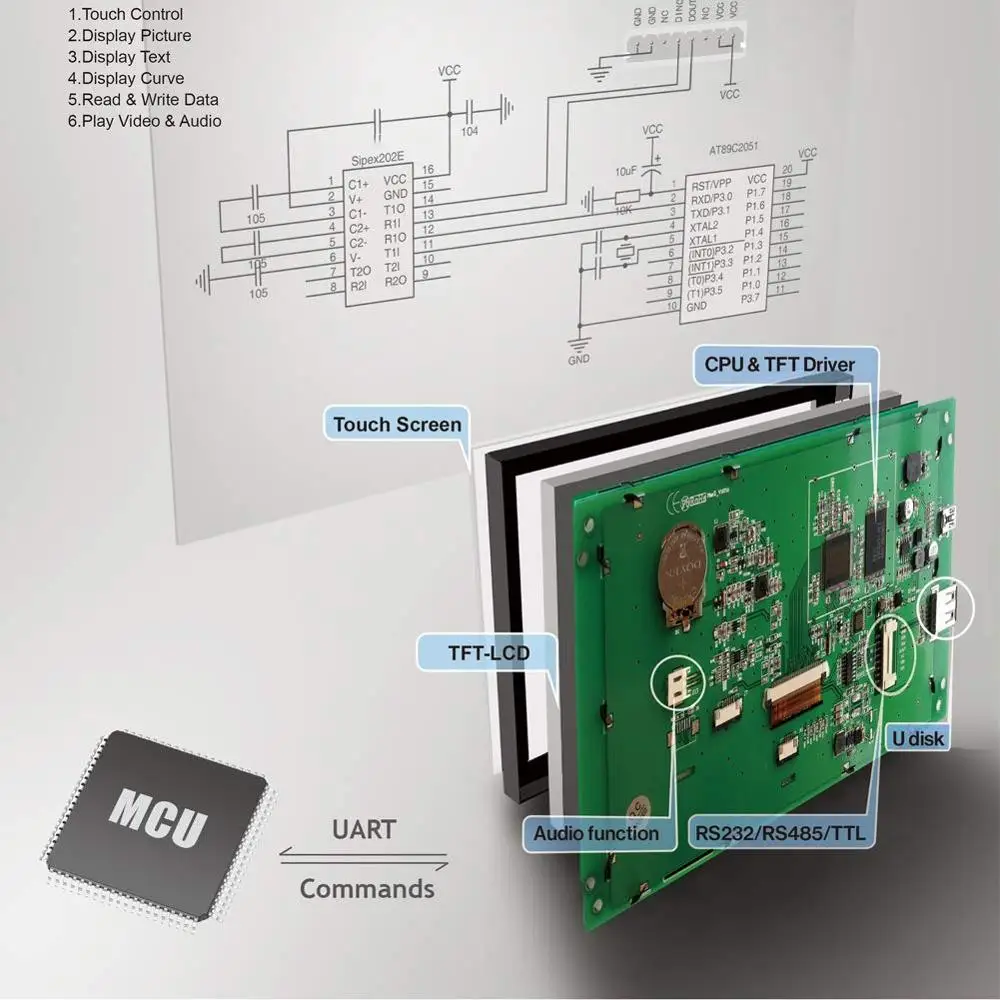

2. Подключение через RS232/RS485/TTL/уровень напрямую!
3. Напишите языковую программу C или C + + для любого MCU для управления модулем TFT-LCD с помощью простой и мощной команды Hex!
Функция
Физический параметр
Модель
STVC043WT-01
Размер (дюйм)
4,3"
Разрешение
480 × rgb× 272
Цвет
65536 цветов (16 бит)
Область просмотра
95 мм × 53,9 мм
Расстояние между пикселями
0,1905 мм × 0,0635 мм (H×V)
Общий размер
121,9 мм × 74,7 мм × 13,8 мм (N)/15,4 мм (T)
Вес нетто
115 г (N)/ 155 г (T)
Панель TFT
Промышленная панель класса A +
Сенсорный экран
Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.
Параметр подсветки
Тип подсветки
Светодиодный
Яркость
350 кд/м2 (яркость может регулироваться на 100 уровней)
Контрастность
500:1
Срок службы подсветки
50000 часов
Угол обзора
70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D)
Рабочая температура
-20 °C ~ + 70 °C
Рабочая влажность
55 °C, 85%
Температура хранения
-30 °C ~ + 85 °C
Режим экрана
Цифровой
Параметры производительности
Процессор
CortexM4
ЖК-контроллер
CPLD EPM240
Частота обновления
200 МГц
Скорость переключения изображения
19 мс/картинка (53 фотографии/с)
Флэш-память
Стандартный 128 м, расширение 1 Гб
Объем памяти для изображения
В соответствии с возможностью изображения, предлагаем формат «JPG»
Интерфейс
Интерфейс RS232/ RS485/TTL/USB
Загрузка изображений
USB2.0 (12 Мбит/с) и загрузка диска для хранения U
Диапазон напряжения
DC6.0V ~ 35V (типичное значение: 12V)
Мощность
1,0 Вт
Отчет об испытаниях
MTBF
4250000 H
Рабочая температура
-20 °C ~ + 70 °C
Влажность воздуха
60 °C, 90%
Непрерывное испытание вибрации
10-55 Гц, 1,5 мм, 10 г
Испытание на ускорение удара
6 мс, 100 г
Тестирование ESD
10 кВ
Проверка надежности излучения
44 Вт
Основной размер TFT ЖК-модуля
Размеры
Разрешение
3,5''
320*240;320*480
4,3''
480*272
5''
480*272;640*480; 800*480
5,6''
640*480
5,7''
640*480
7''
800*480;800*600; 1024*600
8''
800*600;1024*768
9,7''
1024*768
10,1''
1024*600
10,4''
800*600
12,1''
1024*768
15,1''
1024*768

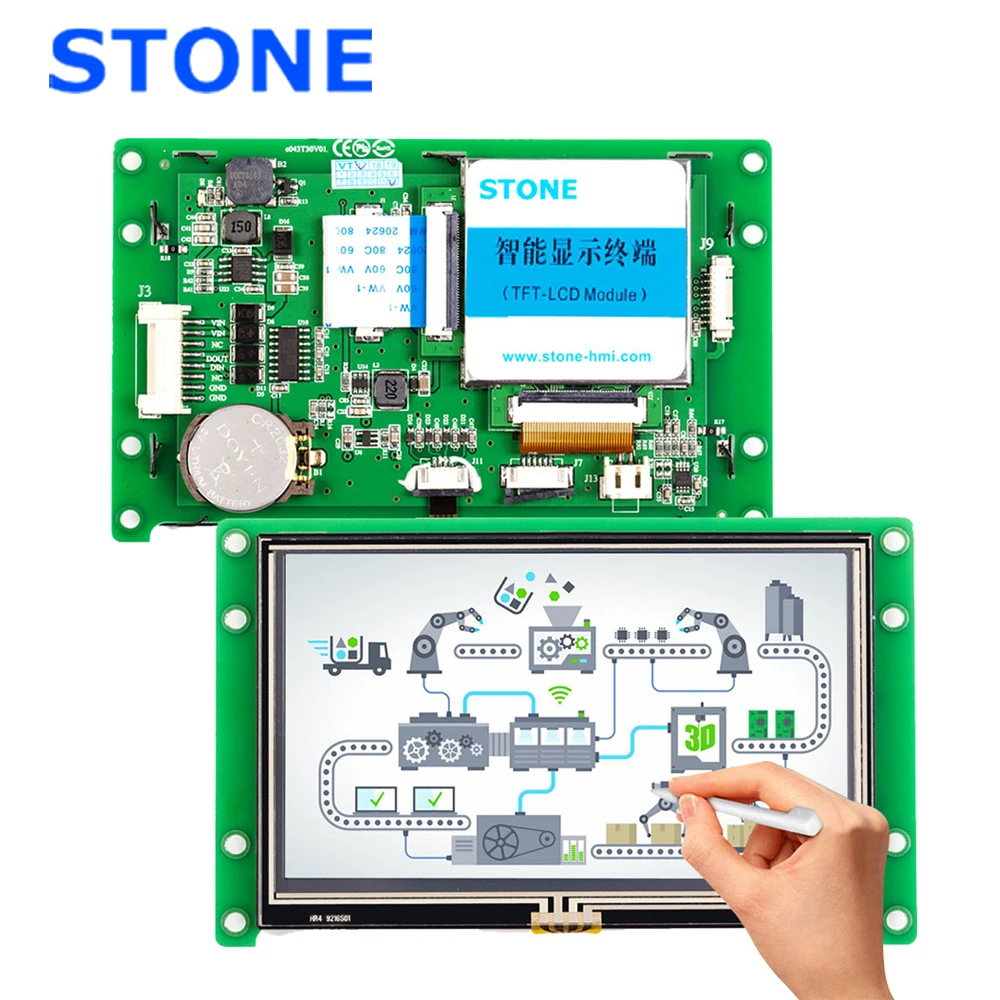

Изображение продукта
Почему каменный TFT ЖК-модуль умный?
Товар
Оборудование
Программное обеспечение
Управление
Сравнение
TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания
Программное обеспечение и набор команд с шестигранной головкой
Простота в эксплуатации, простая инструкция (шестигранный код) для управления модулем TFT любым младшим инженером
1. Легко! Pwerfull! Экономия!
2. Подключи и работай.
3. Работает быстро.
4. Промышленный класс.
5. Компоненты от известных брендов.
ПК
Операционная система
Разработка прикладных программ профессиональным инженером по программному обеспечению.
1. Требуется профессиональная работа.
2. Долгое время запуска. 3. Работает медленно.
4. Высокая стоимость.
Панель и драйвер
Нет
Напишите много программ управления для TFT модуля профессиональным инженером.
1. Нужна утомительная и профессиональная работа.
2. Стоить много времени разработки.
3. Нестабильная система работы.
4. Компоненты низкого качества.
Просто панель
Нет
1. Разработка аппаратных средств и драйверов. 2. Написание программ профессиональным инженером.
1. Нужна утомительная и профессиональная работа.
2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система. 4. Дешевые Имитационные компоненты.
Наши услуги
1. 3 года гарантийного периода
Заменить совершенно новым без каких-либо условий
2. Настраиваемый сервис.
А. Настройка TFT-LCD модуля в соответствии с требованиями заказчика.B. Разработка функции настройки.C. Расширение флэш-памяти до 1 Гб или 2 ГБ.D. Назначьте интерфейс RS232, RS485 или TTL.
1. Включает ли ваш продукт программное обеспечение? О: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя. 2. Как вы программируете дисплей? О: нам не нужно писать какой-либо код для дисплея или программы драйвера. Наш набор дисплеев включает ЦП и память, вы можете использовать напрямую. Файл jpg для создания графического интерфейса и использования его для отправки набора команд HEX для связи с Вашим блоком микроуправления. 3. Какой интерфейс у этого дисплея? О: набор дисплеев использует последовательный порт UART (RS232/RS485/TTL) для связи с любым типом MCU с помощью наборов команд HEX. 4. Может ли дисплей воспроизводить видео/аудио файлы? О: Да. Основной набор дисплеев имеет 128 Мб памяти, и вы можете хранить любые видео/аудио файлы в нем. Дисплей может воспроизводить файлы напрямую. 5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей? О: у нас есть резистивный сенсорный, емкостный сенсорный и не сенсорный дисплей. 6. Что еще мне нужно для использования этого набора дисплея? О: мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows и блок питания 12 В постоянного тока для работы с дисплеем. 7. Я не знаю, как создать графический интерфейс или связаться с моим устройством. Где я могу получить помощь? О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить любые знания, необходимые для разработки. Вы также можете проверить наш канал YouTube для видео-инструкций или напрямую связаться с нашим отделом продаж, чтобы получить помощь. 8. Что делать, если дисплей был сломан или сбой? О: мы предоставляем 3 года безусловной гарантии для нашего I-serial и серийного дисплея, 1 год безусловной гарантии для C-serial display. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или сбой.
