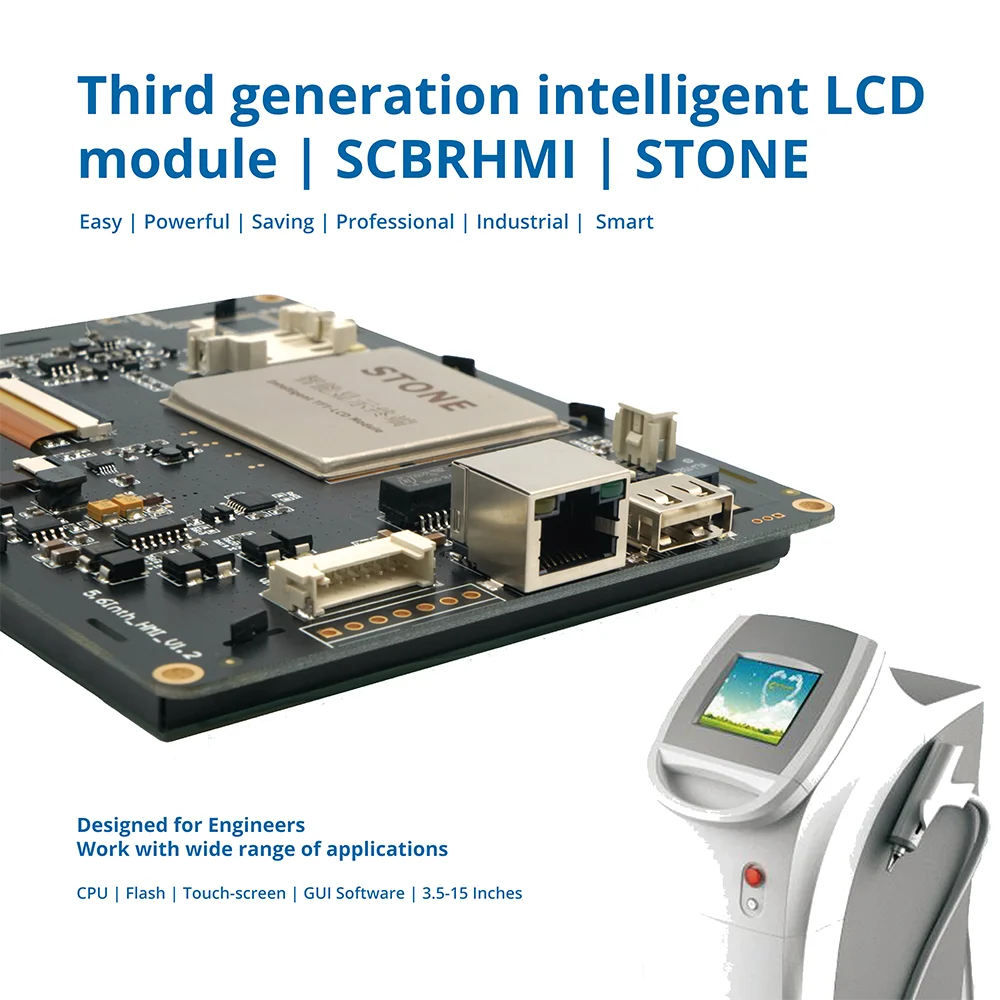

Модуль интеллектуального TFT-LCD
Модель
STWI035WT/N-01
3,5 дюймов HMI ЖК-дисплей Дисплей модуль с plc программируемый контроллер и сенсорный экран Экран + программа + UART Seial Интерфейс STVI035WT-01

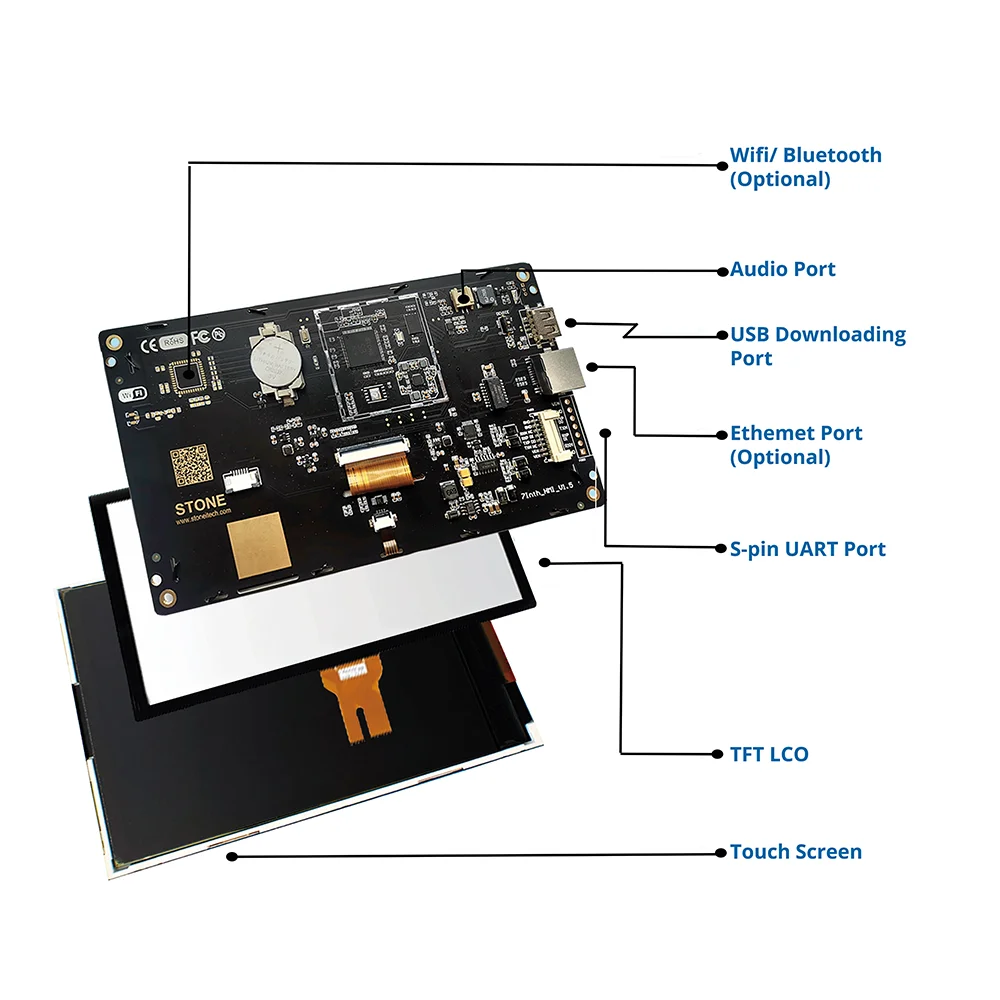

ВSTWI035WT/N-01Была задумана какTFT мониторИСенсорный контроллер.Он включает в себя процессор, программу управления, драйвер, флэш-память, RS232/RS422 / RS485/ TTL / LAN порт, Wi-Fi/Bluetooth, Сенсорный экран, источник питания и т. Д., поэтому это целая система отображения, основанная на мощной и легкой операционной системе,Который может управляться любым MCU.
ВSTWI035WT/N-01Может использоваться для выполнения всех основных функций, таких как отображение текста, отображение изображения, отображение кривой, а также Функция касания,Функция видео и аудио и т. д. пользовательский интерфейс может быть более широким и разнообразным. И флэш-память может хранить ваши данные, файлы конфигурации, файл изображения, файл шрифта, видео файл и аудио файл и т. Д.
Технические параметры
Физический параметр
Размеры
3,5 дюймов
Разрешение
320 × rgb× 240
Расстояние между пикселями
73um × 219um
Цвет
262144Цвета (18 бит)
Область просмотра
70,08 (в) × 52,56 (В)
Размер дисплея
71,9 мм × 53,8 мм
Общий размер
93 мм × 70,1 мм × 14,9 мм(T)
(СтандартТип)
93 мм × 70,1 мм ×23,8 мм (T)
(СПорт Ethernet)
Вес нетто
100 г (T)
Дисплей
ПодсветкаТип
Светодиодный
Яркость
300 кд/м2
(Яркость может бытьРегулируется на 100 уровней)
Контрастность
400:1
ПодсветкаЖизнь
30000 часов
ПросмотрУгол обзора
60 °/60 °/50 °/55 °(L/R/U/D)
Панель TFT
Промышленная панель класса А
Сенсорный экран
4 провода сопротивление касания/емкостный сенсорный/Без сенсорного экрана
ЭкранРежим:
Цифровой
Процессор
Процессор
Кортекс а8
Частота обновления
1 г Гц
Максимальная частота кадров
60 кадров в секунду
Память
Флэш-память
Стандартный 256 Мб, расширение 1 ГБ или 2 Гб
ПамятьКоличество для изображения
СогласноС возможностью изображения, предлагаем "PNG, BMP, JPG, SVG, GIF"Формат.
Технические параметры
Интерфейс
Серийный интерфейс
RS232 / RS422 / RS485 / TTL уровень
Интерфейс Ethernet
10 м/100 м (опционально)
Беспроводной интерфейс
Wi-Fi / Bluetooth (опционально)
Загрузка файла проекта
Порт USB2.0 или U диск для хранения
МощностьПоставка
Номинальное напряжение
+ 12 В постоянного тока или + 5 В постоянного тока
Допустимый диапазон напряжения
+ 7 В постоянного тока...+ 28 В постоянного тока или + 5 В постоянного тока
Макс. Допустимые переходные процессы
+ 28 в
Время между двумя переходными режимами
Минимум 50 сек
Внутренний предохранитель
2а Самовосстанавливающийся Предохранитель
Энергопотребление
0,8W
Электрические характеристики
Параметр
Состояние
Мин
Тип
Макс.
ПоставкаТок
Вин = 12 В
(Макс.Яркость)
120 мА
Вин = 12 В
(ЗакрытьЯркость)
60 мА
БодСтавка
115200Bps
Сигнал
Технические параметры
Условия окружающей среды
Макс. Допустимая температура окружающей среды
Управление
Хранение
-30℃ ~+ 80℃
-30℃ ~+ 80℃
Относительная влажность
Управление
Хранение
55℃, 85%
60℃, 90%
Ударная загрузка
Управление
Хранение
15g/11 msec
25 г/6 мс
Вибрация
Управление
Хранение
0,035 мм (10 - 58Гц)/ 1 г (58 - 500 Гц)
3,5 мм (5 - 8,5Гц)/ 1g (8,5-500 Гц)
Барометрическое давление
Управление
Хранение
706 до 1030 hPa
От 581 до 1030 hPa
Помехи
СтатическийРазряд
(КонтактРазряд/Воздушный разряд)
EN61000-4-2
6 кВ/8 кВ
RFОблучение
EN 61000-4-3
10V/m, 80% AM
1КГц
ПульсМодуляция
ENV 50204
900МГц±5 МГц
10V/meff., 50% ED, 200 Гц
RF проводимость
EN 61000-4-6
150 кГц-80 МГц
10 в, 80% AM, 1 кГц
ВзрывПомехи
Линии поставки
Технологические линии передачи данных
Сигнальные линии
EN 61000-4-4
2КВ
2КВ
1КВ
Радиопомехи
Уровень радиопомехСоответствие
EN 55011
Класс А
Поддерживающее устройство
Порт UART
Поддержка
RS232 / RS422 / RS485 / TTL
Сетевой порт
Поддержка
Порт Ethernet/Wi-Fi / Bluetooth
Флэш-память
Поддержка
Стандартный 256 Мб, расширение 1 ГБ или 2 Гб
Зуммер
Поддержка
RTC
Поддержка
USBПорт
Поддержка
Онлайн загрузка по USB кабелю
Интерфейс диска для хранения U
Поддержка.
Загрузка или копирование пользовательских данных в автономном режиме
Сенсорный экран
4 сопротивление провода/емкостный
Векторный шрифт
Стандартный формат TTF
Поддержка формата PNG/JPG/BMP/SVG/GIF
АудиоИнтерфейс
ПоддержкаФормат WAV
ВДлина одного аудиофайла не ограничена, теоретически до 4096 аудиоФайлы, мощность динамика 8 Ом 2 Вт или 4 Ом 3 Вт
Набор команд
Унифицированные упрощенные наборы команд
