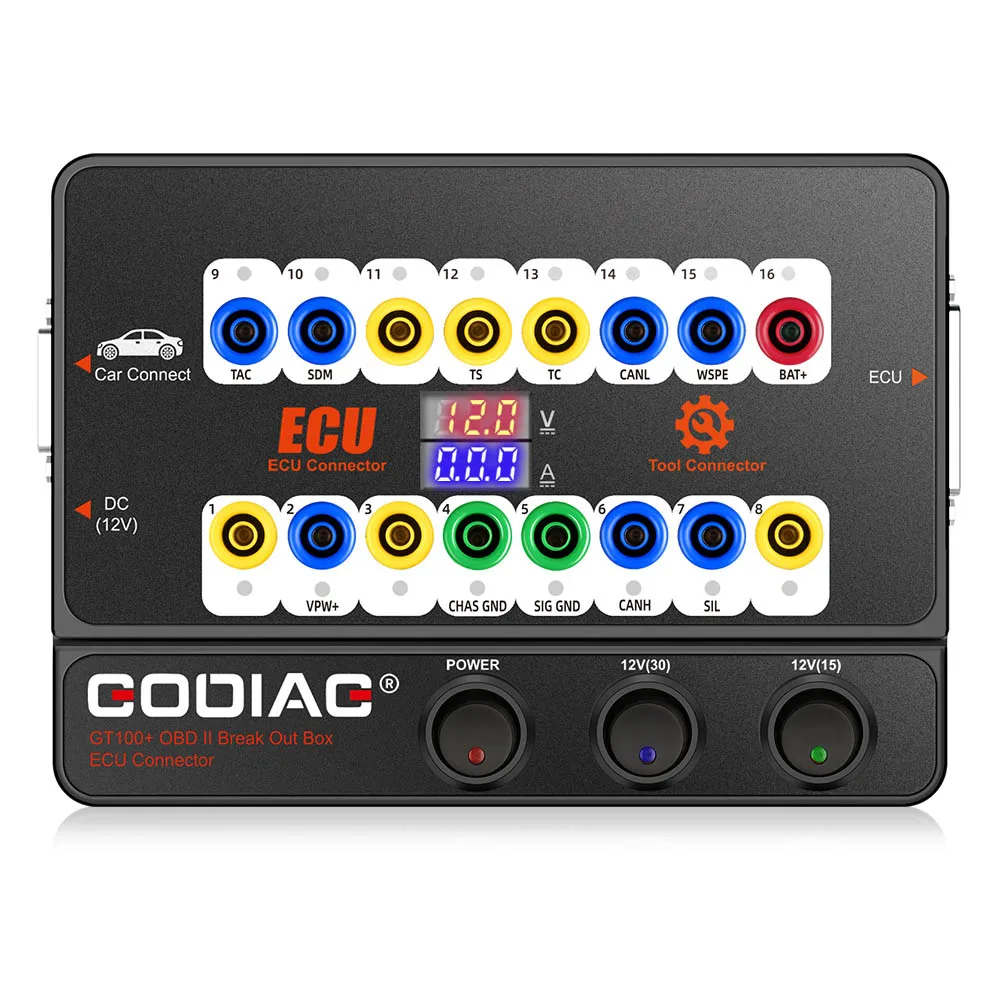

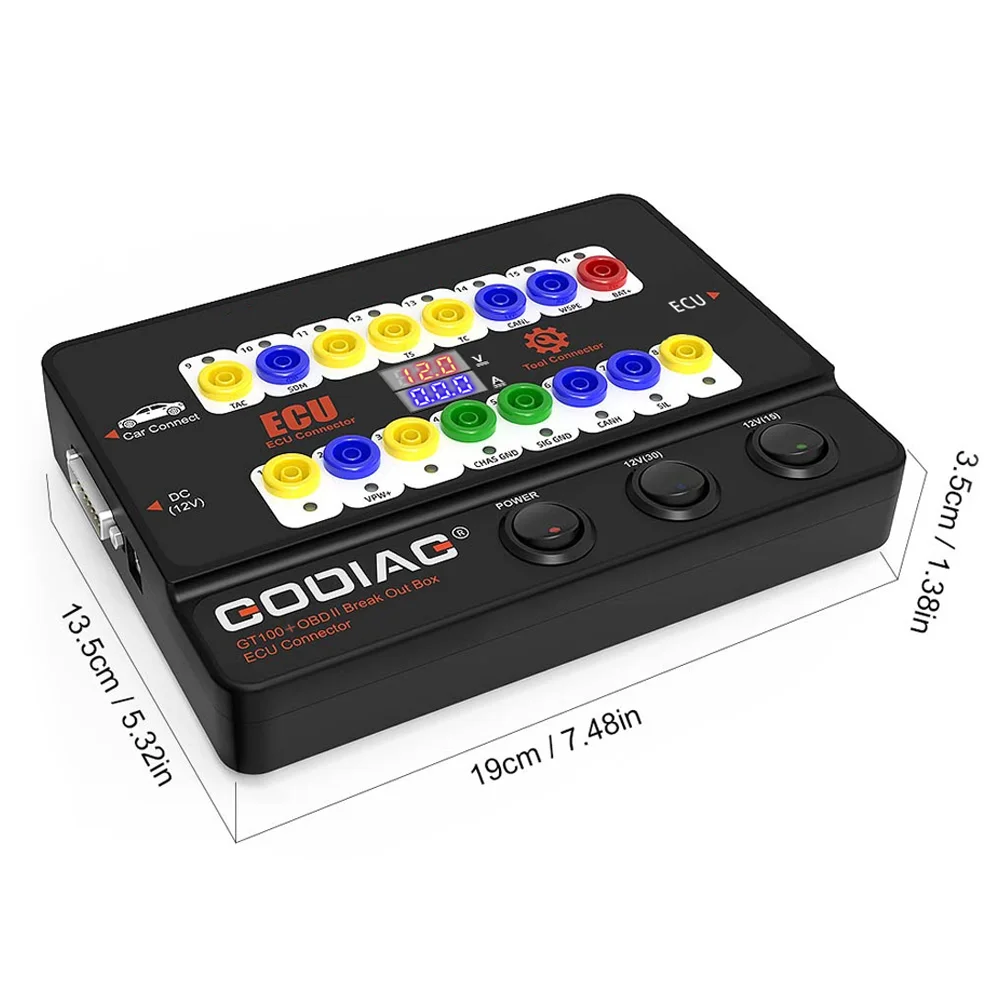

Разрывная коробка GODIAG GT100 + GT100 Pro OBDII с электронным дисплеем тока

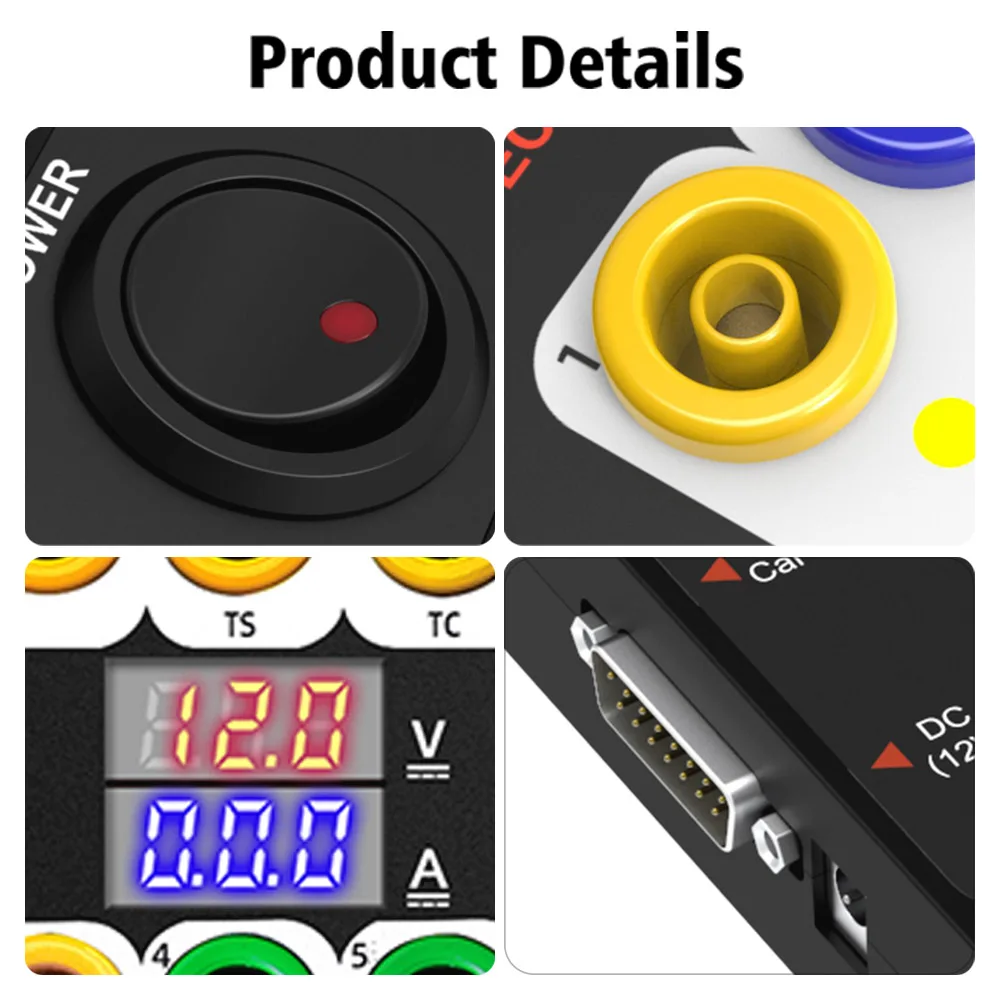

1. GT100 + добавляет электронный текущий дисплей.

На скамейке Подключите МОДУЛЬ ECU с помощью разъема banana или выделенного db25 адаптера ECU, Godiag GT100 + отобразит электронный ток.

Преимущество отображения значения электронного тока:

Пользователь может интуитивно видеть текущее состояние ECU. Нет текущего дисплея или фактический отображаемый ток не соответствует ожидаемому току инженера, тогда вы можете немедленно проверить, не является ли проводка неправильной, если проводка правильная, он может считать, что ECU может быть сломан, поэтому нет необходимости выполнять диагностическую связь и может непосредственно восстанавливать ECU.

Если он показывает слишком много тока, то вы также можете определить, правильно ли подключен кабель или поврежден ECU.

2. GT100 + добавляет протокол CANBUS

GT100 + Pin 1, 9, 3, 11 12, 13, 8 [соответствует желтому разъему банана на машине], этот нестандартный интерфейс протокола obd2 может отображать CAN BUS или K-Line протокол связи. GT100 может отображать только Протокол K-Line Pwm Vpw + KWP 2000. GT100 + будет отображать CANBUS K-Line Pwm Vpw + KWP 2000 протокол связи.

3. Инструмент сброса/Иммобилайзер, когда все ключи потеряны

Когда вы хотите программировать ключ для VW, для Porsche, для Mitsubishi и nother автомобилей со всеми ключами или программировать для Toyota ECU, вам нужно активировать приборную панель (инструмент сброса) или сначала разбудите модуль иммобилайзера. Затем вы можете работать напрямую с помощью GT100 GT100 +.

А.Чтобы заменить двигатель ECU Toyota или использовать некоторые ключевые программисты для программирования Toyota, когда все ключи потеряны, требуется PIN13-PIN4 короткого замыкания

B.Чтобы запрограммировать ключ Mitsubishi со всеми ключами или установить OBDII, когда все удаленные ключи потеряны, пожалуйста, PIN1-PIN4 короткого замыкания.

C.Для Porsche и V-A-G ключи 4-го поколения/5-го поколения (например, новые A6L Touareg A4 Q5 A7), пожалуйста, используйте GT100 + для короткого замыкания разъем банана PIN 16-PIN 1 для освещения приборной панели, после этого используйте инструмент для программирования ключей для подключения к адаптеру GT100 + для сбора данных. Некоторые панели приборов не будут освещены, но данные также могут быть собраны, например: A6L Q7.

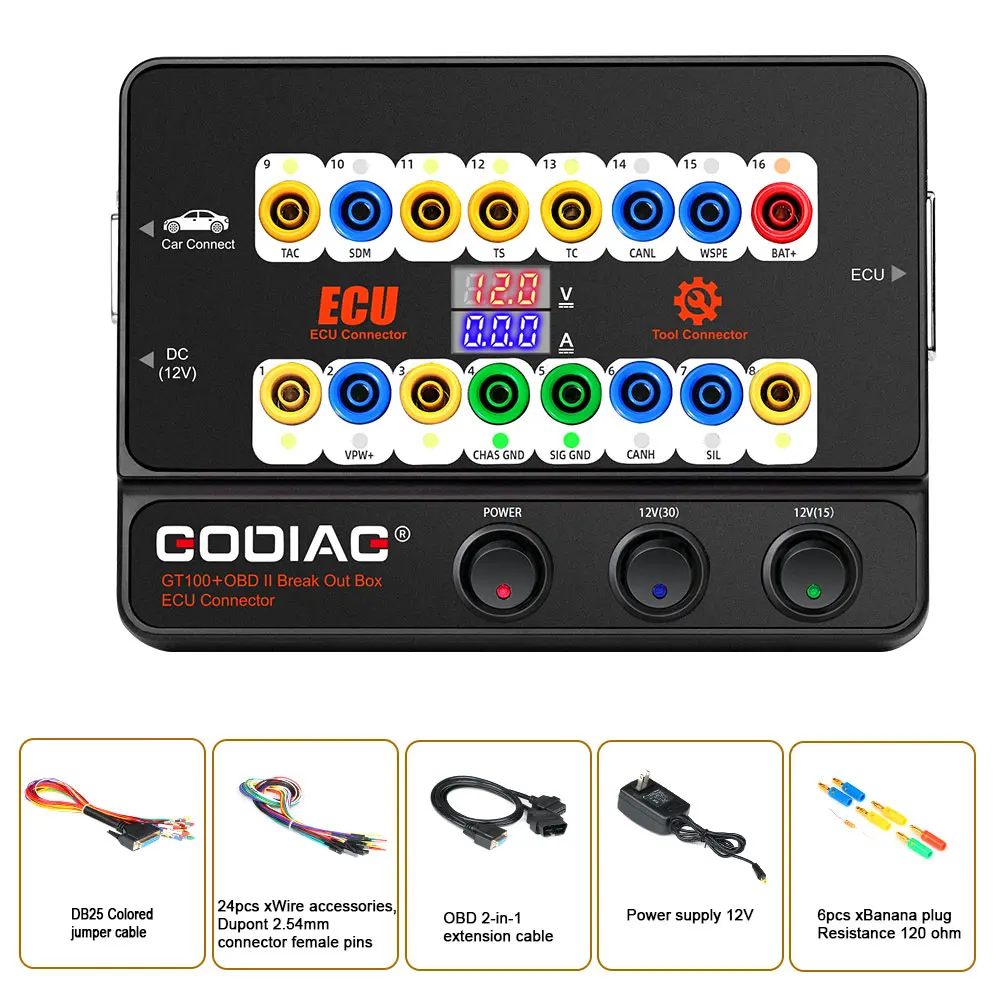

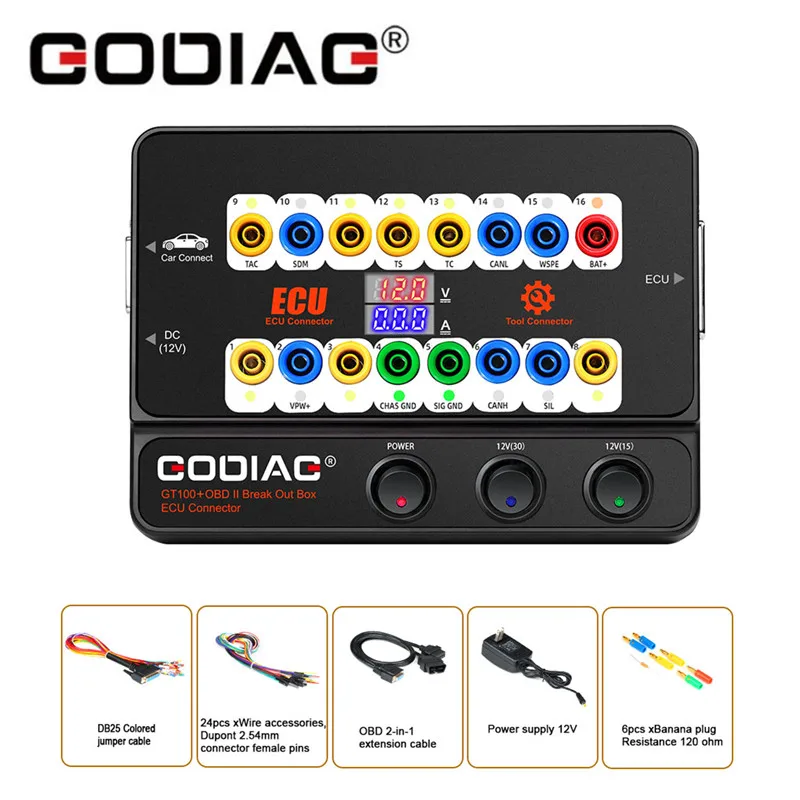

Посылка включает в себя:1 шт. хост1 шт. x OBD 2 в 1 кабель-удлинительЦветной Соединительный кабель-1 шт.1 шт. x блок питания 12 В1 шт. сопротивление 120 Ом6 шт. штепсельная вилка типа «банан»24 шт х Проволока Аксессуары для велосипеда, Dupont 2,54 мм гнездового разъема шпильки
