GODIAG GT100 + GT100 Pro OBDII секционная коробка ECU скамья разъем с электронный ток Дисплей

GODIAG GT100 + авто инструменты OBD II разбивается коробка

Разъем ECU

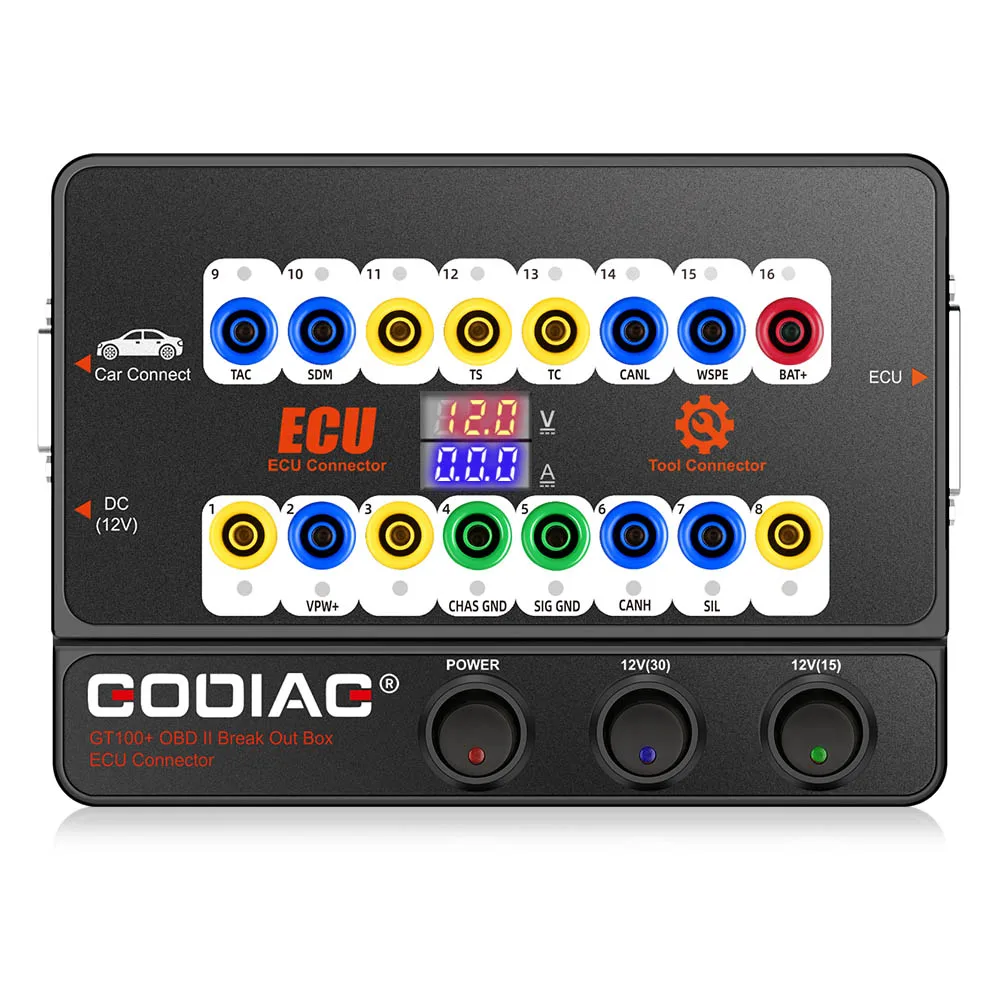

GODIAG GT100 + является последней испытательной платформой для обнаружения протокола OBDII и обслуживания/диагностики/программирования/кодирования ECU и после потери всех ключей, инструмент и противоугонная система вынуждены активировать при коротком замыкании.

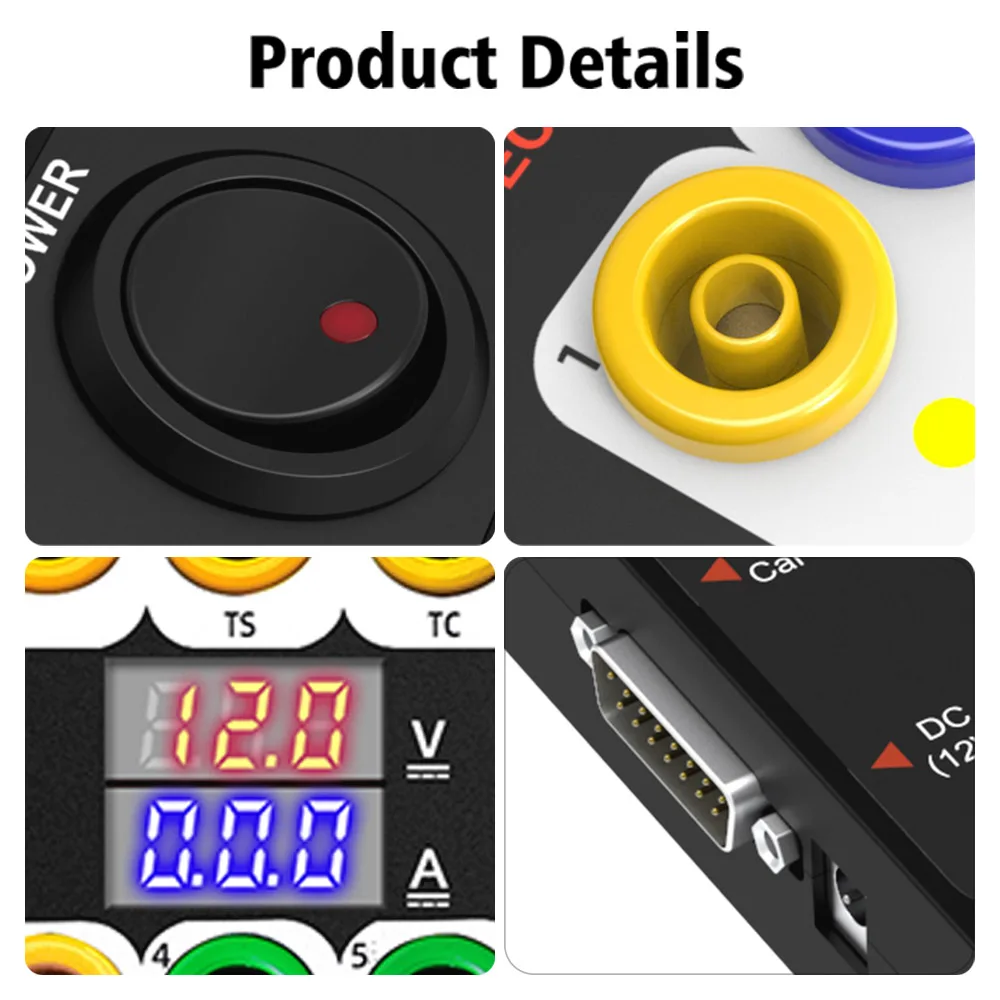

GT100 + имеет дисплей напряжения и тока. Это удобно для инженеров по обслуживанию, чтобы оценить текущее рабочее состояние ECU.

Он может преобразовать автомобильный интерфейс OBD2 в 16 pin для обнаружения сигнала и преобразования электрического уровня. Возможность подключения отдельных модулей или нескольких модулей транспортного средства. Он может быть подключен к любому диагностическому инструменту, чтобы сказать, является ли Автомобильная связь хорошей или нет. Он также может поставить питание на автомобиль, когда вы меняете батарею, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, клавиша дистанционного управления выходит из строя, и светильник неисправности включается.

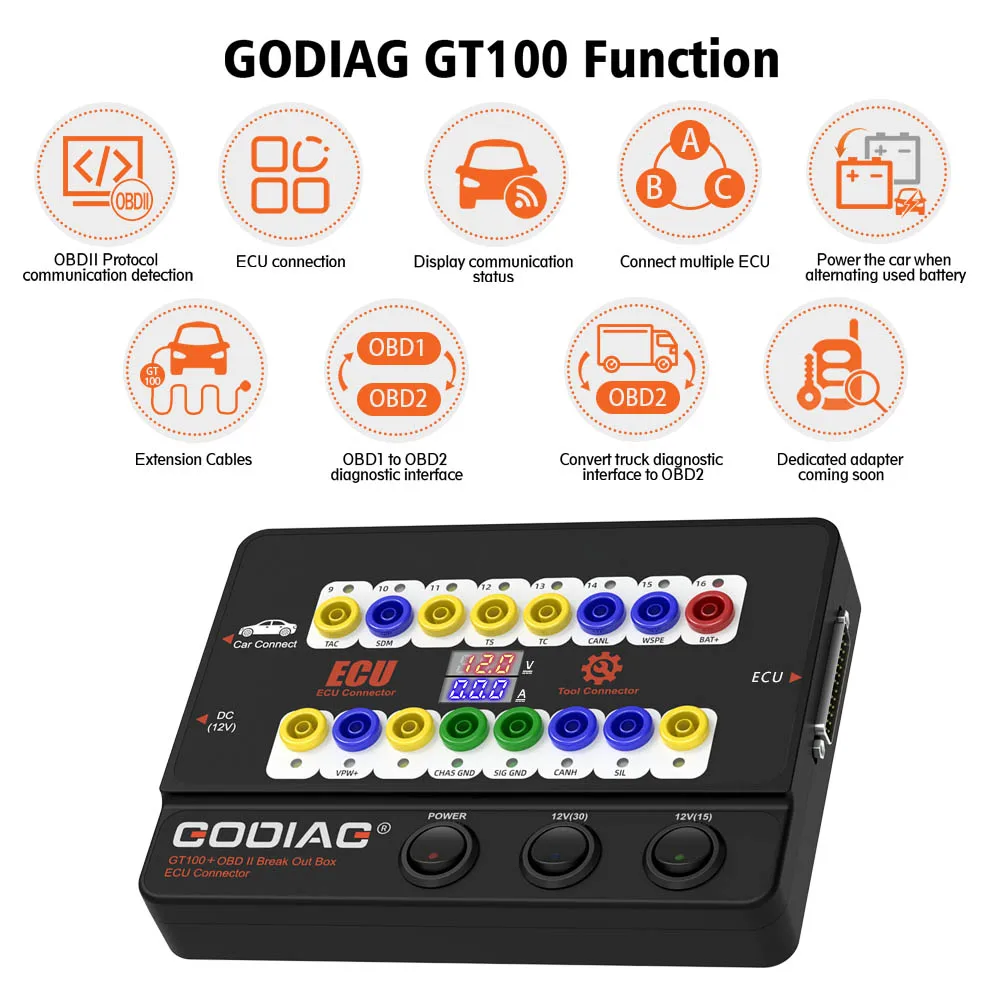

GODIAG GT100 + Функция и руководство по эксплуатации

-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль

Значение индикатора:

1.) используется для проверки того, может ли диагностический инструмент/Программирование/кодирование передавать сигналы связи.

2.) соединение ECU: одномодульное соединение

GODIAG GT100 +, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

3.) GT100 + программный ключ для VW, Porsche, для Mitsubishi и т. Д. Со всеми ключами lost-активируйте модуль инструмента или иммобилайзера.

А. Для программы для VW 4-го поколения/5-го поколения потеряны все ключи (например: новый для A6L Touareg A4 Q5 A7), пожалуйста, используйте GT100 + для короткого замыкания штырь соединителя банана 16 ---- штырь 1 для освещения приборной панели, на корме, который использует инструмент программатора ключа для подключения к гнезду адаптера GT100 + для сбора данных. Некоторые панели приборов не будут освещены, но данные также могут быть собраны, например: для A6L Q7.

B. Чтобы заменить двигатель ECU Тойота или использовать некоторые ключевые программисты для программирования Тойота, когда все ключи потеряны, он должен PIN13-PIN4 короткого замыкания

C. Чтобы запрограммировать ключ Mitsubishi со всеми ключами или установить OBDII, когда все удаленные ключи потеряны, пожалуйста, PIN1-PIN4 короткого замыкания.

D. Чтобы запрограммировать ключ Porsche Cayenne со всеми ключами, потерянными или со всеми удаленными ключами, пожалуйста, PIN3-PIN7 короткого замыкания.

4.) функция отображения напряжения и значения тока

На скамейке Подключите МОДУЛЬ ECU с помощью разъема banana или выделенного интерфейса db25 ECU, и Godiag GT100 + отобразит значение напряжения/тока.

Пользователь может интуитивно видеть текущее состояние ECU. Нет текущего дисплея или фактический отображаемый ток не соответствует ожидаемому току инженера, тогда вы можете немедленно проверить, не является ли проводка неправильной, если проводка правильная, он может считать, что ECU может быть сломан, поэтому нет необходимости выполнять диагностическую связь и может непосредственно восстанавливать ECU.

Если он показывает слишком много тока, вы также можете определить, неправильно ли подключен кабель или поврежден ECU.

5.) GT100 + Pin 1, 9, 3, 11 12, 13, 8 [соответствует желтому разъему банана на машине], этот нестандартный интерфейс протокола obd2 может отображать CAN BUS или K-Line протокол связи. GT100 + может отображать только Протокол K- Line Pwm Vpw + KWP 2000. GT100 + будет отображать CANBUS K-Line Pwm Vpw + KWP 2000 протокол связи.

6.) быстро общаться с одним ECU на скамейке путем подключения с ECU диагностический/программирующий инструмент. [Которые позволяют инженерам или техникам завершить работу на стенде, а также держать вдали от риска потери данных в других модулях при прямом тестировании на транспортном средстве.]

7.) Подключение нескольких транспортных средств к модулю ECU. [Он нацелен на решение проблемы инженеров и техников, которым необходимо подключить несколько ECU во время программирования модуля, например, подключение к нескольким модулям ECU для ключевого программирования]

8.) Замените дополнительный источник питания для режима подключения источника бесперебойного питания. [Из-за сбоя или отсутствия данных о противоугонном дистанционном управлении некоторых транспортных средств, когда батарея демонтирована, вспомогательный источник питания нацелен на подачу энергии на транспортное средство через GT100 + перед заменой батареи для поддержания источника питания на транспортное средство. Он гарантирует, что ECU транспортного средства подключен к сети во время замены аккумулятора.]

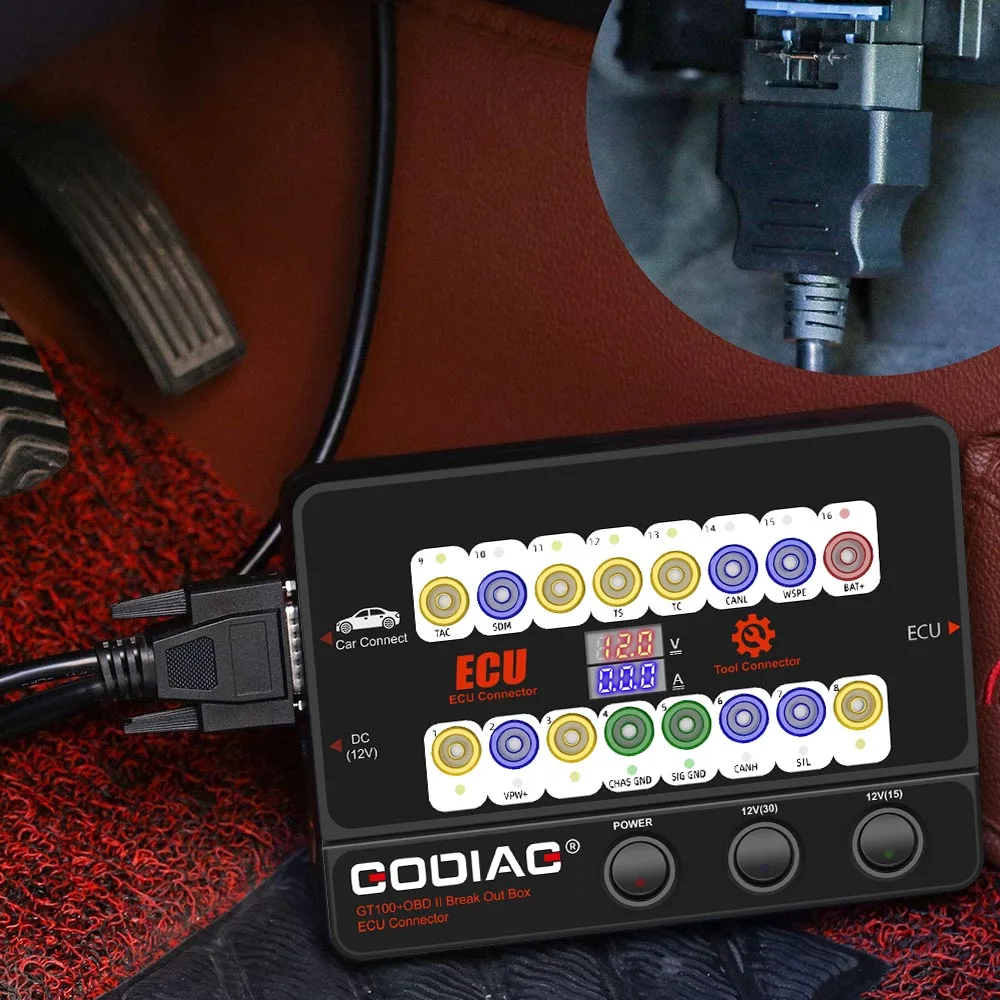

9.) В OBD2 кабель GT100 + до тех пор, пока 1,4 метров, которая решит проблему в том, что инструменту диагностики кабель не хватает длины или транспортное средство диагностики порт слишком узкий для подключения. Сначала Подключите GT100 +, включите выключатель питания, и вы увидите напряжение на экране, которое может сказать, является ли источник питания транспортного средства нормальным. [Которые скрывают риск выгорания диагностического и программного инструмента из-за модифицированного порта OBD2 транспортного средства]

10.) для старых автомобилей OBD1 или специального диагностического порта, Пожалуйста, подключите GT100 + через разъем типа «банан» и перемычку DB25. Диагностический порт OBD1 или Специальный диагностический порт можно перенести в стандартный диагностический порт OBD2.

11.) GT100 + Преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с Протоколом.12.) Для BMW-CAS4/CAS4 + программной тестовой платформы, он используется для проверки, работает ли запрограммированный ключ с CAS4 нормально

13.) Для BMW FEM/BDC программирующая испытательная платформа

14.) Больше разъемов и выделенных модулей находятся в стадии разработки, пожалуйста, подождите...

Схема подключения оборудования:

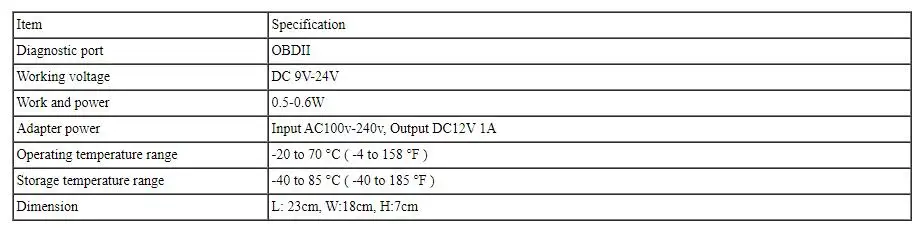

Godiag GT100 + параметр

Гарантия: один год гарантии.

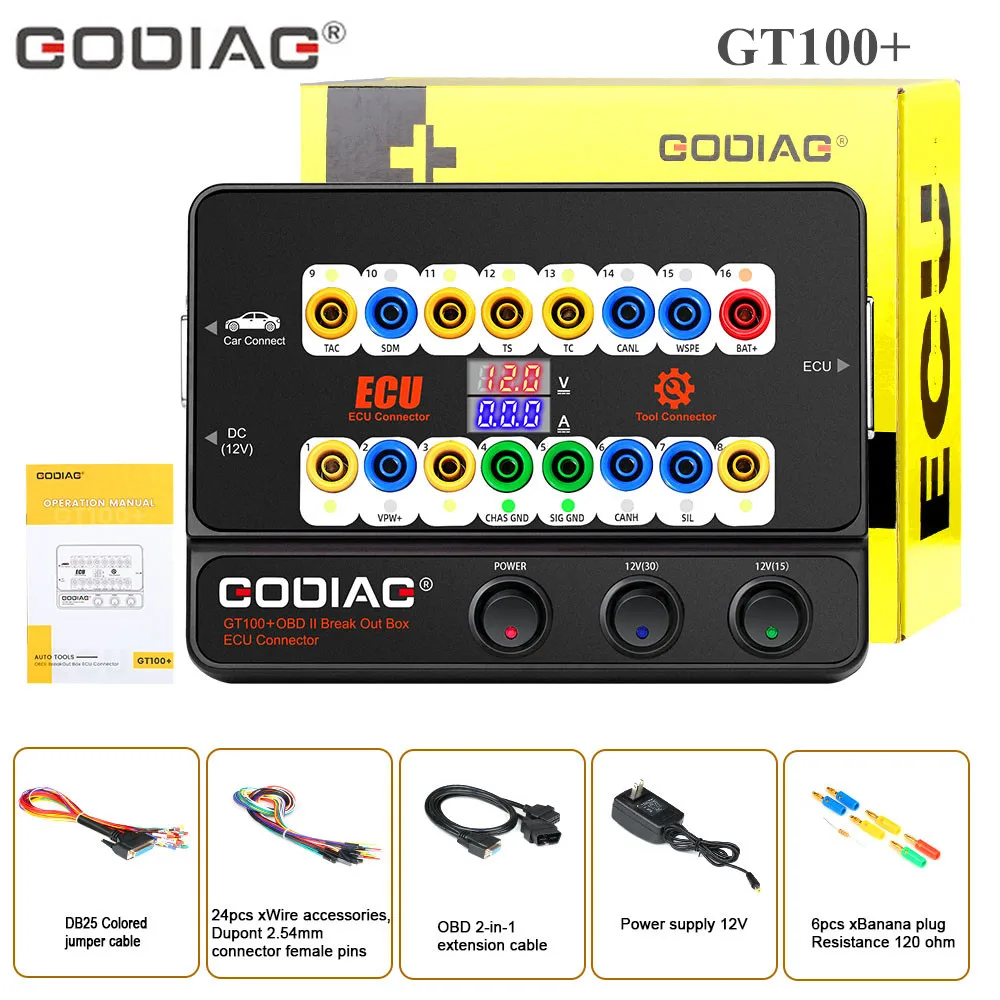

Посылка включает в себя:

1 шт. хост

1 шт. xOBD 2-в-1 кабель-удлинитель

1 шт xColored соединительный кабель

1 шт. xPower питания 12V

1 шт. xResistance 120 Ом

6 шт. штепсельная вилка xBanana

24 шт. xWire аксессуары, Dupont 2,54 мм Разъем женские контакты
