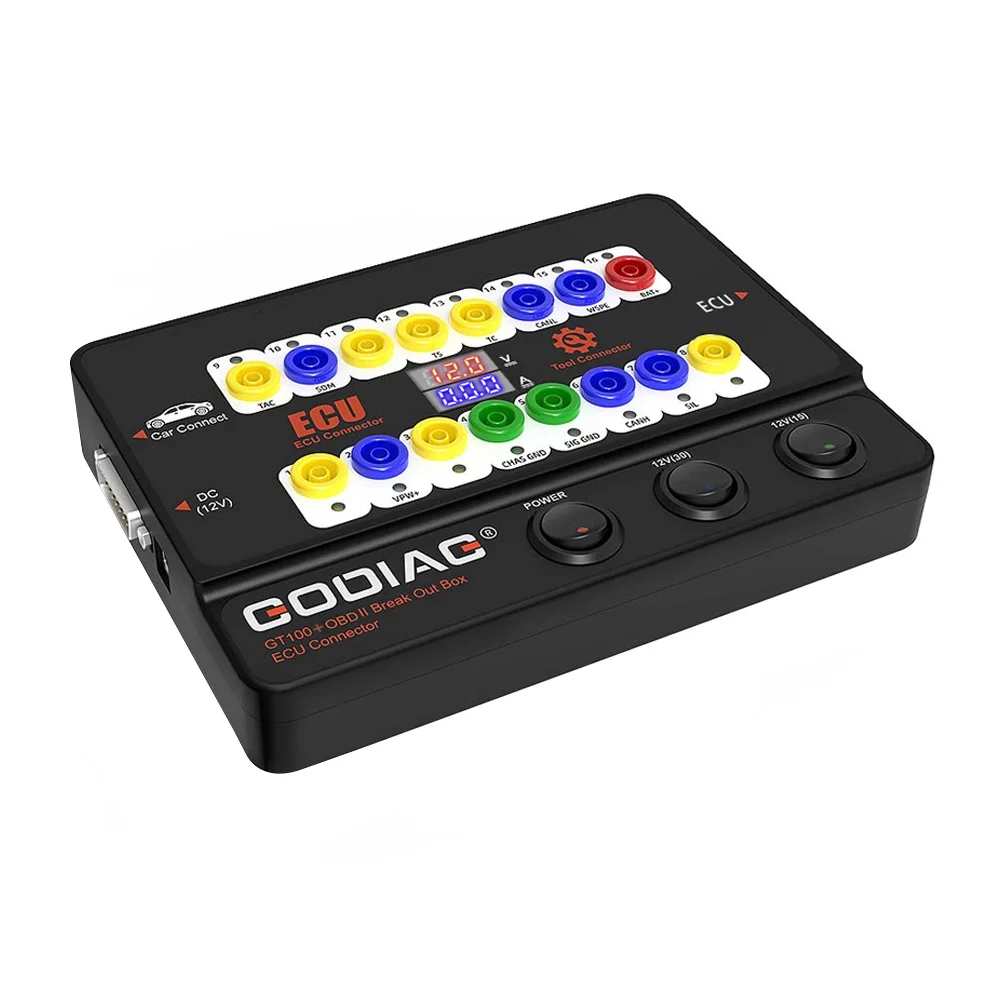

GODIAG GT100 + GT100 Pro OBD2 разъем ЭБУ с электронным дисплеем тока для Xhorse VVDI2Autel IM608 IM508 K518ISE CGDI

-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.

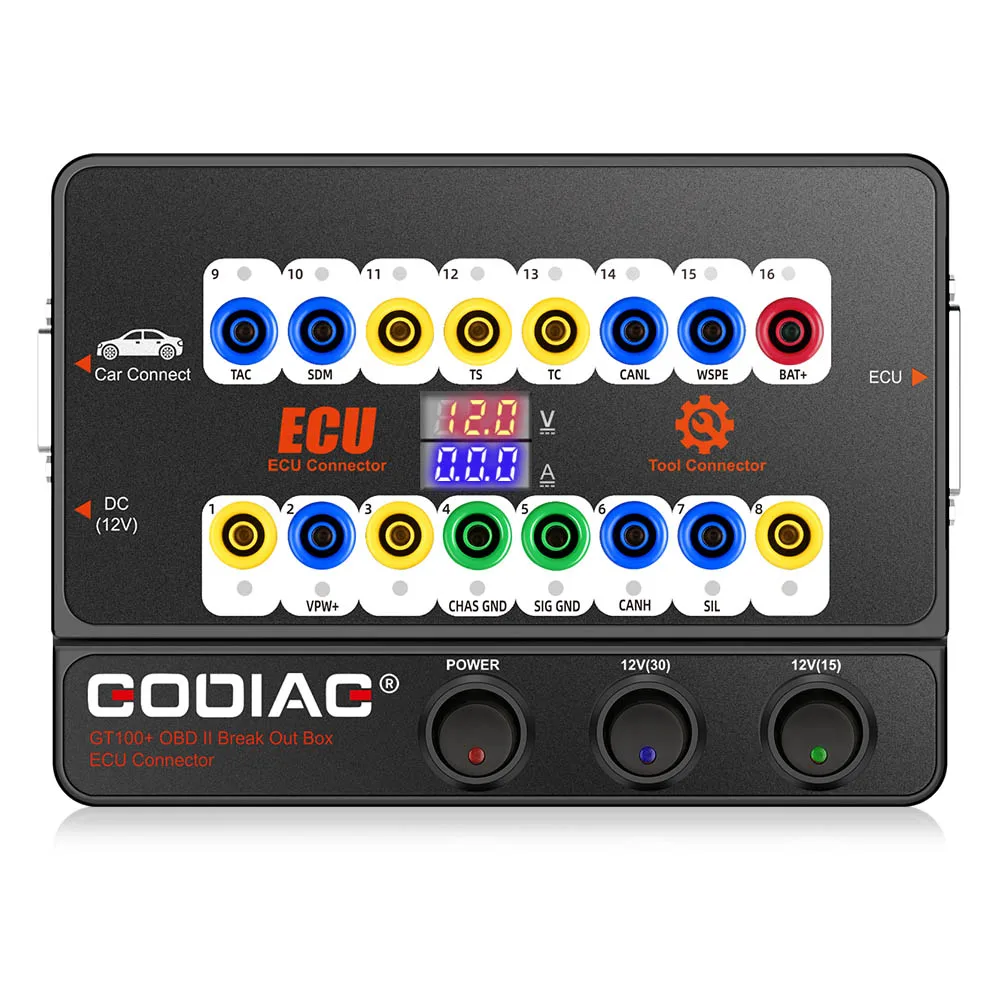

Значение индикатора:

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ

9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

GODIAG GT100 + основные характеристики:1. Обновление GT100, добавлен электронный текущий дисплей.2. Подключение ECU + протокол OBDII + электронный текущий дисплей.3. Кабель может быть расширен, с дополнительным выделенным адаптером.4. Работает вместе с устройствами Xhorse VVDI2, Autel, Launch, Foxwell и т. д.5. Преобразует диагностический интерфейс OBD1 в стандартный диагностический интерфейс OBD2.

GODIAG GT100 + Подробная информация:

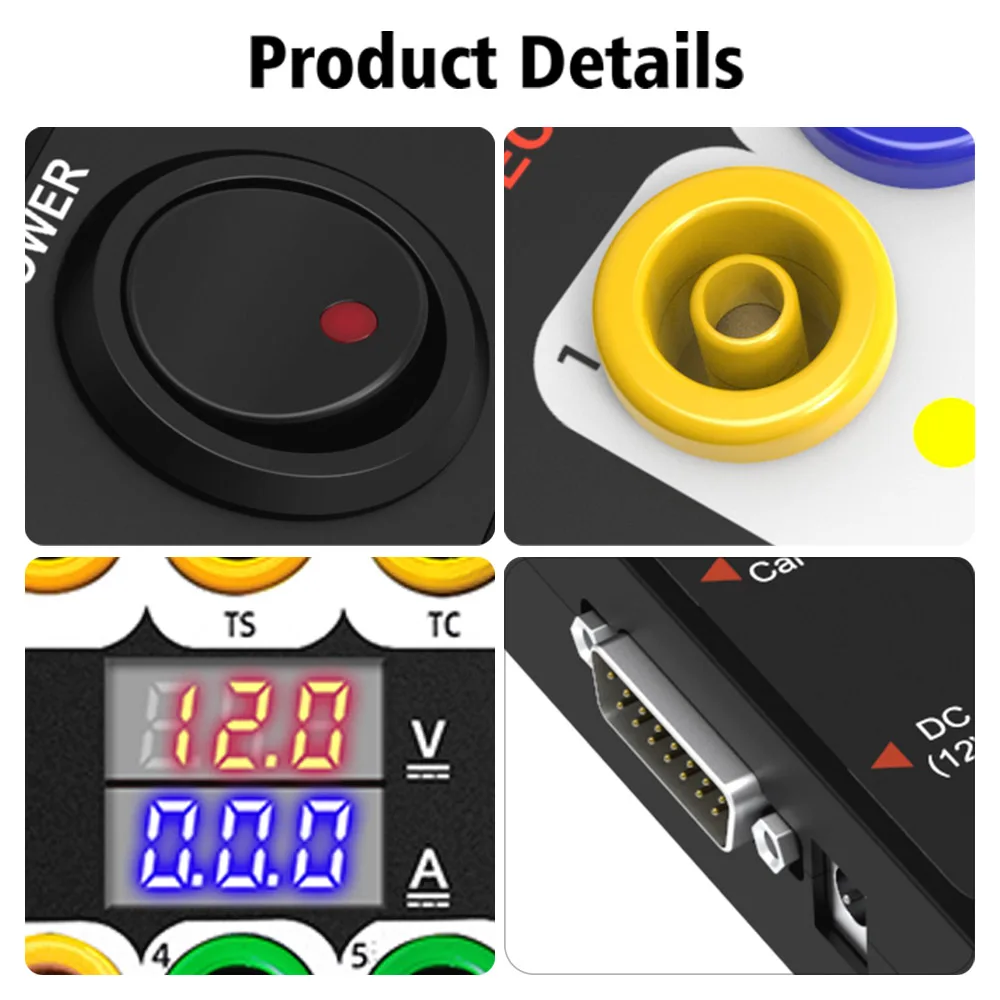

1.GT100 + добавляет электронный текущий дисплей.

На скамейке Подключите МОДУЛЬ ECU с помощью разъема banana или выделенного db25 адаптера ECU, Godiag GT100 + отобразит электронный ток.

Преимущество отображения значения электронного тока:

Пользователь может интуитивно видеть текущее состояние ECU. Нет текущего дисплея или фактический отображаемый ток не соответствует ожидаемому току инженера, тогда вы можете немедленно проверить, не является ли проводка неправильной, если проводка правильная, он может считать, что ECU может быть сломан, поэтому нет необходимости выполнять диагностическую связь и может непосредственно восстанавливать ECU.

Если он показывает слишком много тока, то вы также можете определить, правильно ли подключен кабель или поврежден ECU.

2. GT100 + добавляет протокол CANBUS

GT100 + Pin 1, 9, 3, 11 12, 13, 8 [соответствует желтому разъему банана на машине], этот нестандартный интерфейс протокола obd2 может отображать CAN BUS или K-Line протокол связи. GT100 может отображать только Протокол K-Line Pwm Vpw + KWP 2000. GT100 + будет отображать CANBUS K-Line Pwm Vpw + KWP 2000 протокол связи.

3. Инструмент сброса/Иммобилайзер, когда все ключи потеряны

Когда вы хотите программировать ключ для V-W, для Porsxxx, для Mitsubishi и других автомобилей со всеми ключами, или программировать Toyota ECU, вам нужно активировать приборную панель (инструмент сброса) или сначала разбудите модуль иммобилайзера. Затем вы можете работать напрямую с помощью GT100 GT100 +.

А.Чтобы заменить двигатель ECU для Toyota или использовать некоторые ключевые программисты для программирования для Toyota, когда все ключи потеряны, требуется короткое замыкание PIN13-PIN4

B.Чтобы запрограммировать ключ Mitsubishi со всеми ключами или установить OBDII, когда все удаленные ключи потеряны, пожалуйста, PIN1-PIN4 короткого замыкания.

C.Для Porsxxx и для V-A-G ключей 4-го поколения/5-го поколения (например, новый A6L для Touareg A4 Q5 A7), пожалуйста, используйте GT100 + для короткого замыкания разъем банана PIN 16-PIN 1 для освещения приборной панели, после этого используйте инструмент для программирования ключей для подключения к адаптеру GT100 + для сбора данных. Некоторые панели приборов не будут освещены, но данные также могут быть собраны, например: A6L Q7.

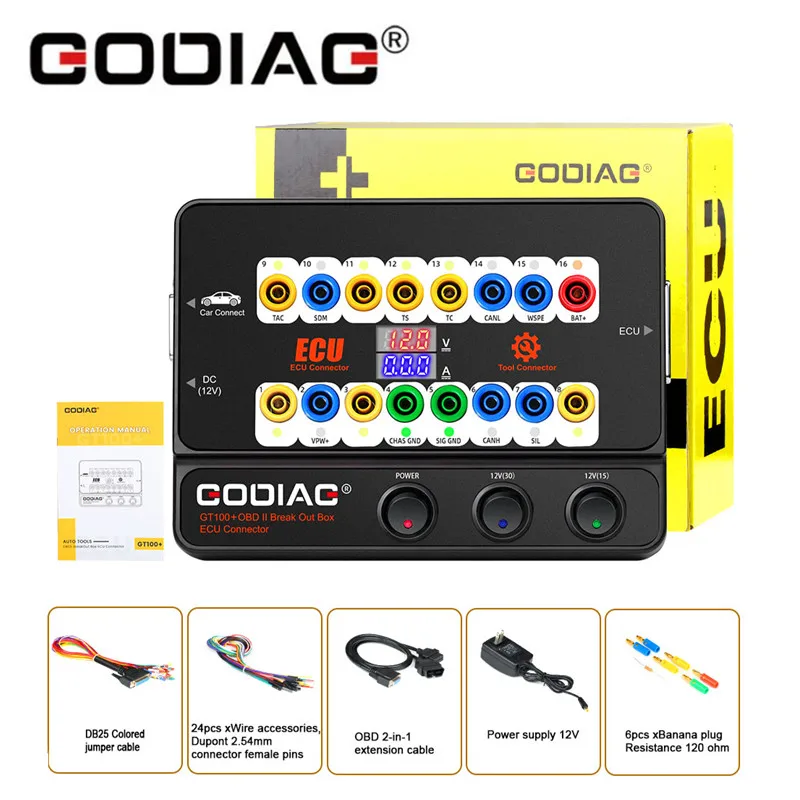

Посылка включает в себя:1 шт. хост1 шт. x OBD 2 в 1 кабель-удлинительЦветной Соединительный кабель-1 шт.1 шт. x блок питания 12 В1 шт. сопротивление 120 Ом6 шт. штепсельная вилка типа «банан»24 шт х Проволока Аксессуары для велосипеда, Dupont 2,54 мм гнездового разъема шпильки
