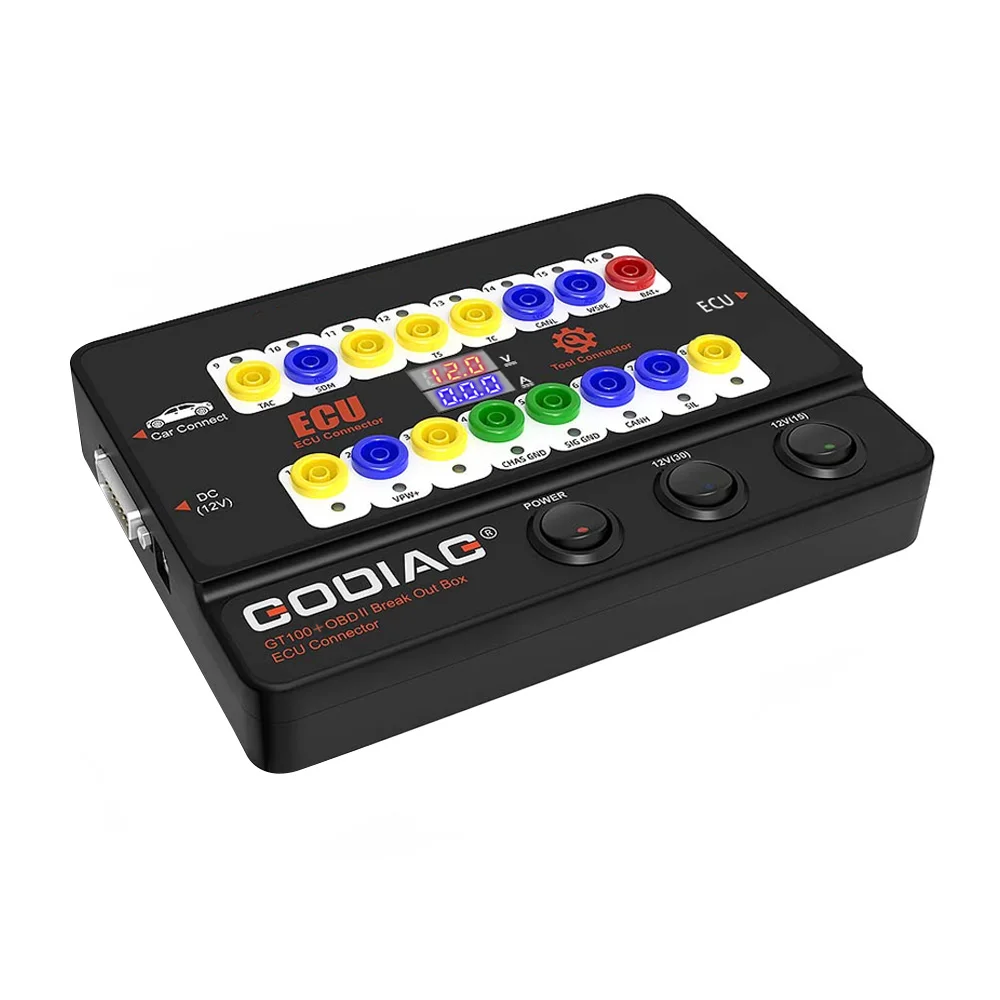

Godiag GT100 + GT100 Pro OBDII разъем блока управления с электронным дисплеем тока

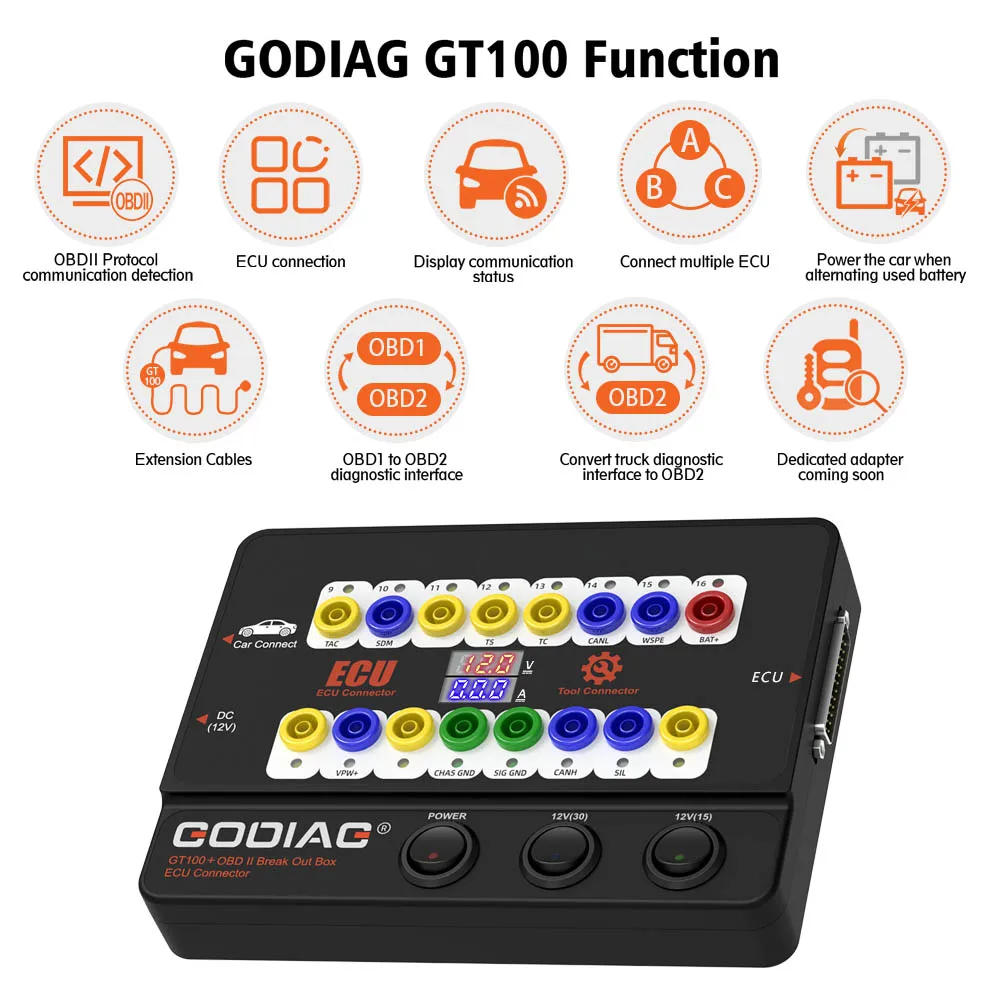

GODIAG GT100 + Функция и руководство по эксплуатации

-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный Godiag GT100 + будет указывать, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.

-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.

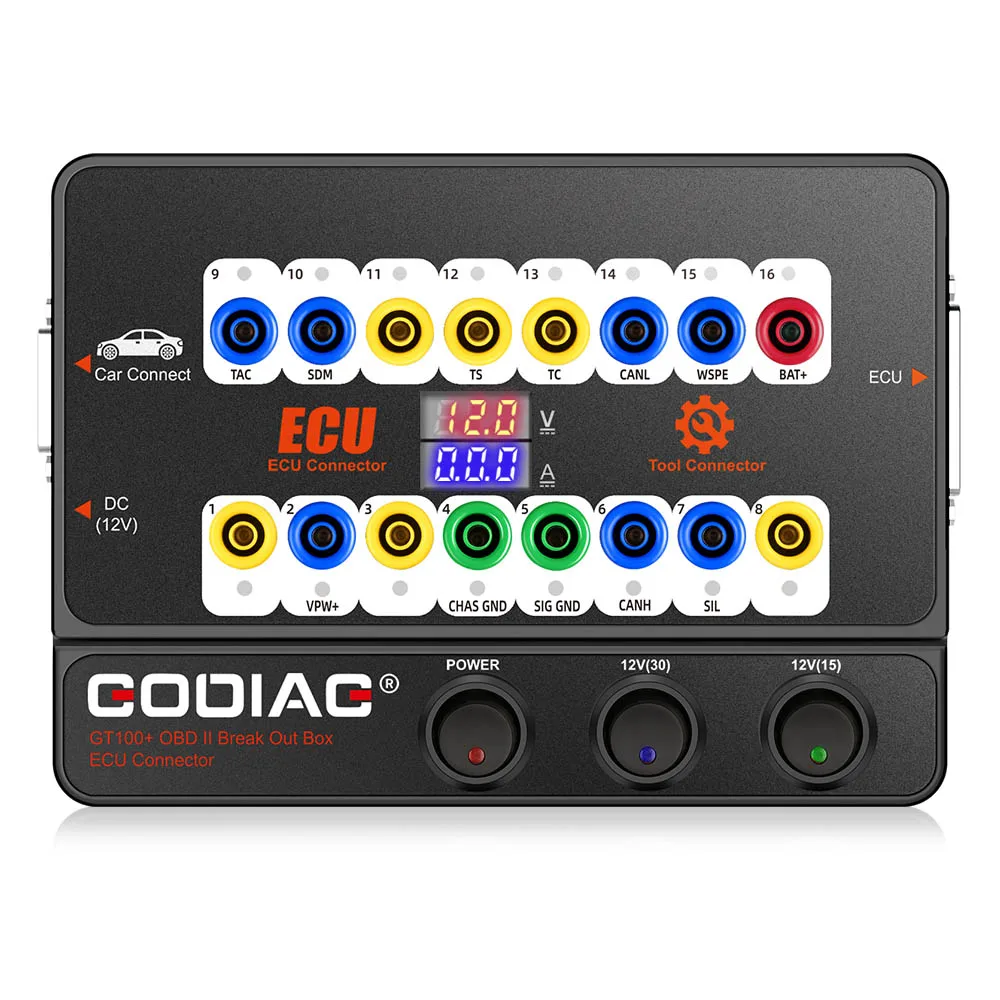

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ

9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

1.) используется для проверки того, может ли диагностический инструмент/Программирование/кодирование передавать сигналы связи.

2.) соединение ECU: одномодульное соединение

GODIAG GT100 +, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

3.) GT100 + программный ключ для VW, для Porsche, для Mitsubishi и т. Д. Со всеми ключами, утерянными-активируйте модуль инструмента или иммобилайзера.

А. Для программы для VW 4-го поколения/5-го поколения потеряны все ключи (например: Новый A6L для ouareg A4 Q5 A7), пожалуйста, используйте GT100 + для короткого замыкания штырь соединителя банана 16 ---- штырь 1 для освещения приборной панели, на корме, который использует инструмент программатора ключа для подключения к гнезду адаптера GT100 + для сбора данных. Некоторые панели приборов не будут освещены, но данные также могут быть собраны, например: для A6L Q7.

B. Чтобы заменить двигатель ECU для Toyota или использовать некоторые ключевые программисты для программирования для Toyota, когда все ключи потеряны, он должен PIN13-PIN4 короткого замыкания

C. Чтобы запрограммировать ключ Mitsubishi со всеми ключами или установить OBDII, когда все удаленные ключи потеряны, пожалуйста, PIN1-PIN4 короткого замыкания.

D. Программа для ключей Porsche Cayenne со всеми ключами, утерянными или со всеми удаленными ключами, пожалуйста, PIN3-PIN7 короткого замыкания.

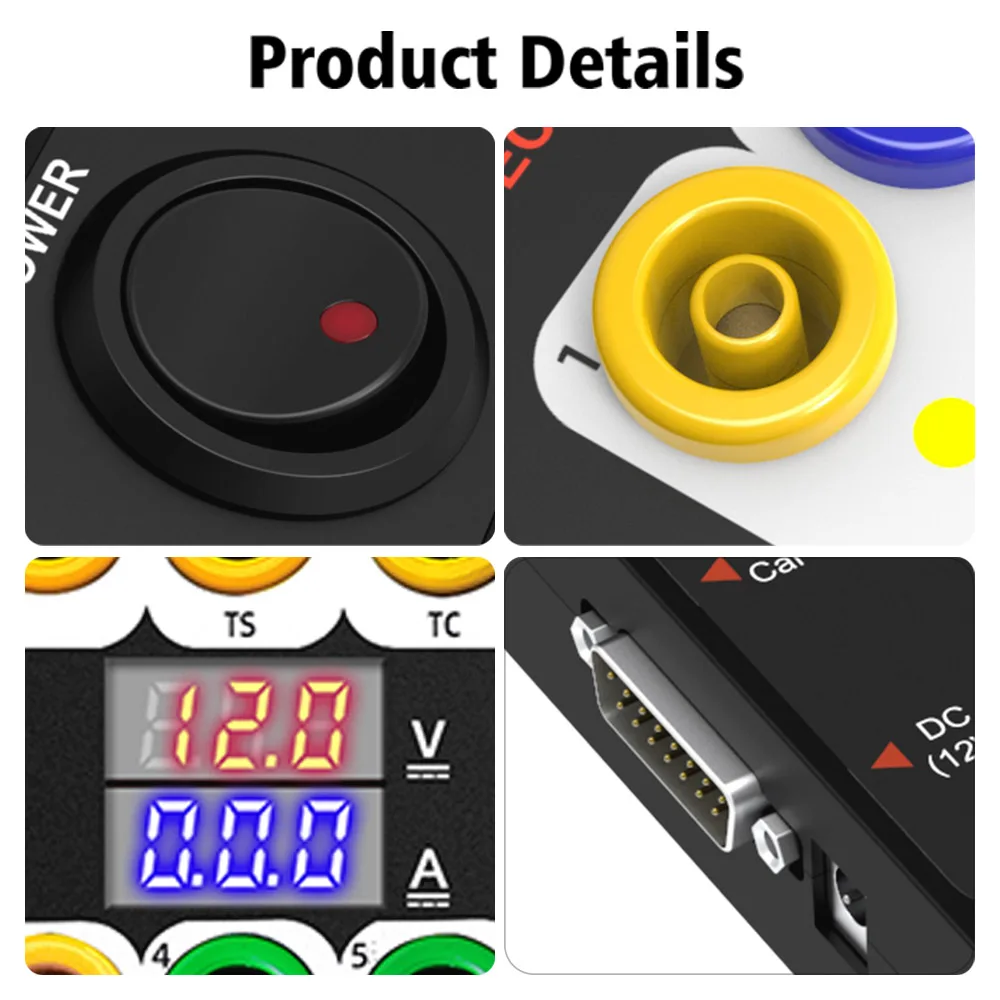

4.) функция отображения напряжения и значения тока

При подключении модуля ECU с помощью разъема banana или выделенного интерфейса db25 ECU Godiag GT100 + отобразит значение напряжения/тока.

Пользователь может интуитивно видеть текущее состояние ECU. Нет текущего дисплея или фактический отображаемый ток не соответствует ожидаемому току инженера, тогда вы можете немедленно проверить, не является ли проводка неправильной, если проводка правильная, он может считать, что ECU может быть сломан, поэтому нет необходимости выполнять диагностическую связь и может непосредственно восстанавливать ECU.

Если он показывает слишком много тока, вы также можете определить, неправильно ли подключен кабель или поврежден ECU.

5.) GT100 + Pin 1, 9, 3, 11 12, 13, 8 соответствует желтому соединителю банана на машине], этот нестандартный интерфейс протокола obd2 может отображать CAN BUS или K-Line протокол связи. GT100 + может отображать только Протокол K- Line Pwm Vpw + KWP 2000. GT100 + будет отображать CANBUS K-Line Pwm Vpw + KWP 2000 протокол связи.

6.) быстро общаться с одним ECU путем подключения к инструменту диагностики/программирования ECU. [Которые позволяют инженерам или техникам завершить работу, Также избегайте риска потери данных в других модулях при прямом тестировании на транспортном средстве.

7.) Подключение нескольких транспортных средств к модулю ECU. Он нацелен на решение проблемы инженеров и техников, которым необходимо подключить несколько ECU во время программирования модуля, например, подключение к нескольким модулям ECU для ключевого программирования]

8.)

Замените дополнительный источник питания для режима подключения источника бесперебойного питания. [Из-за сбоя или отсутствия данных о противоугонном дистанционном управлении некоторых транспортных средств, когда батарея демонтирована, вспомогательный источник питания нацелен на подачу энергии на транспортное средство через GT100 + перед заменой батареи для поддержания источника питания на транспортное средство. Он гарантирует, что ECU транспортного средства подключен к сети во время замены аккумулятора.

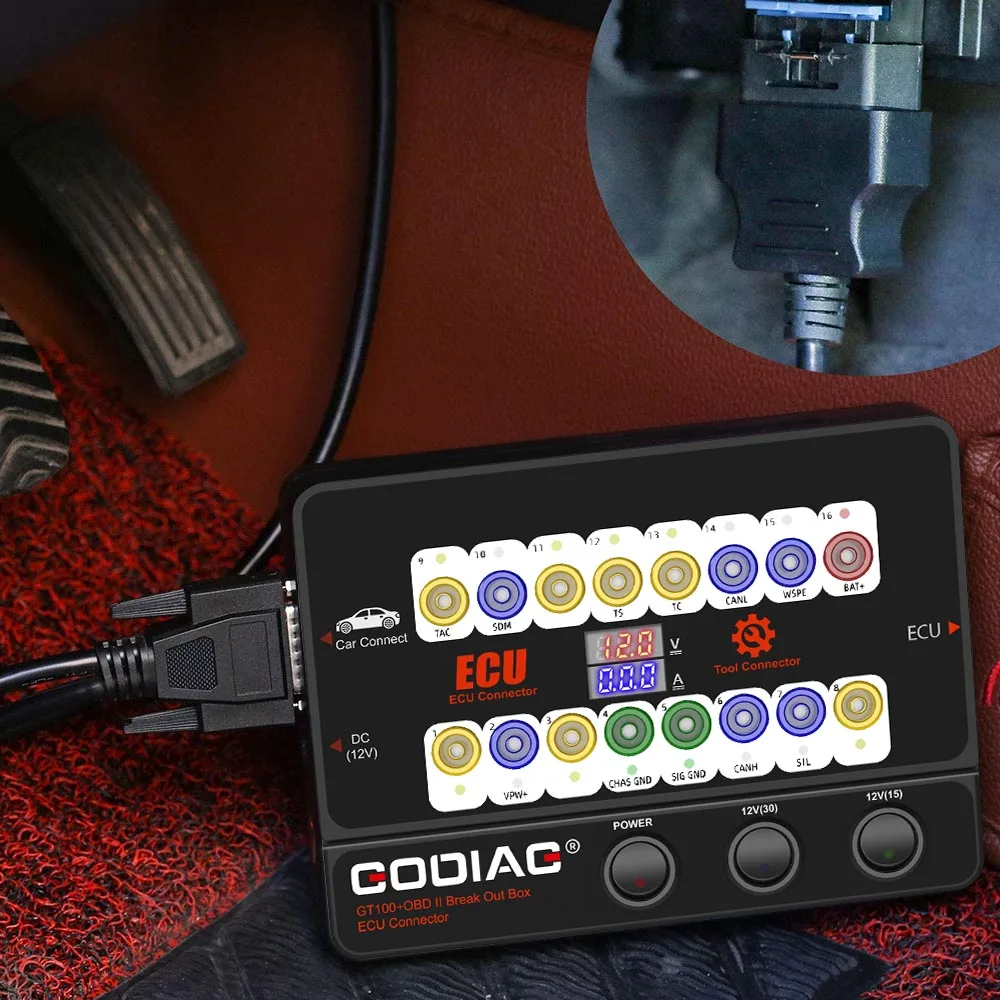

9.) В OBD2 кабель GT100 + до тех пор, пока 1,4 метров, которая решит проблему в том, что инструменту диагностики кабель не хватает длины или транспортное средство диагностики порт слишком узкий для подключения. Сначала Подключите GT100 +, включите выключатель питания, и вы увидите напряжение на экране, которое может сказать, является ли источник питания транспортного средства нормальным. [Которые скрывают риск выгорания диагностического и программного инструмента из-за модифицированного OBD2 порта транспортного средства

10.) для старых автомобилей OBD1 или специального диагностического порта, Пожалуйста, подключите GT100 + через разъем типа «банан» и перемычку DB25. Диагностический порт OBD1 или Специальный диагностический порт можно перенести в стандартный диагностический порт OBD2.

11.) GT100 + Преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с Протоколом.

12.) Для BMW-CAS4/CAS4 + программной тестовой платформы, он используется для проверки, работает ли запрограммированный ключ с CAS4 нормально

13.) Для BMW FEM/BDC программирующая испытательная платформа

14.) Больше разъемов и выделенных модулей находятся в стадии разработки, пожалуйста, подождите...

Товар

Параметры

Диагностический порт

OBDII

Рабочее напряжение

DC 9V-24V

Работа и мощность

0,5-0,6 Вт

Адаптер питания

Входной AC100v-240v, выход DC12V 1A

Диапазон рабочих температур

От-20 до 70 °C (от-4 до 158 °F)

Диапазон температуры хранения

От-40 до 85 °C (от-40 до 185 °F)

Размеры

L: 23 см, W:18 см, H:7 см

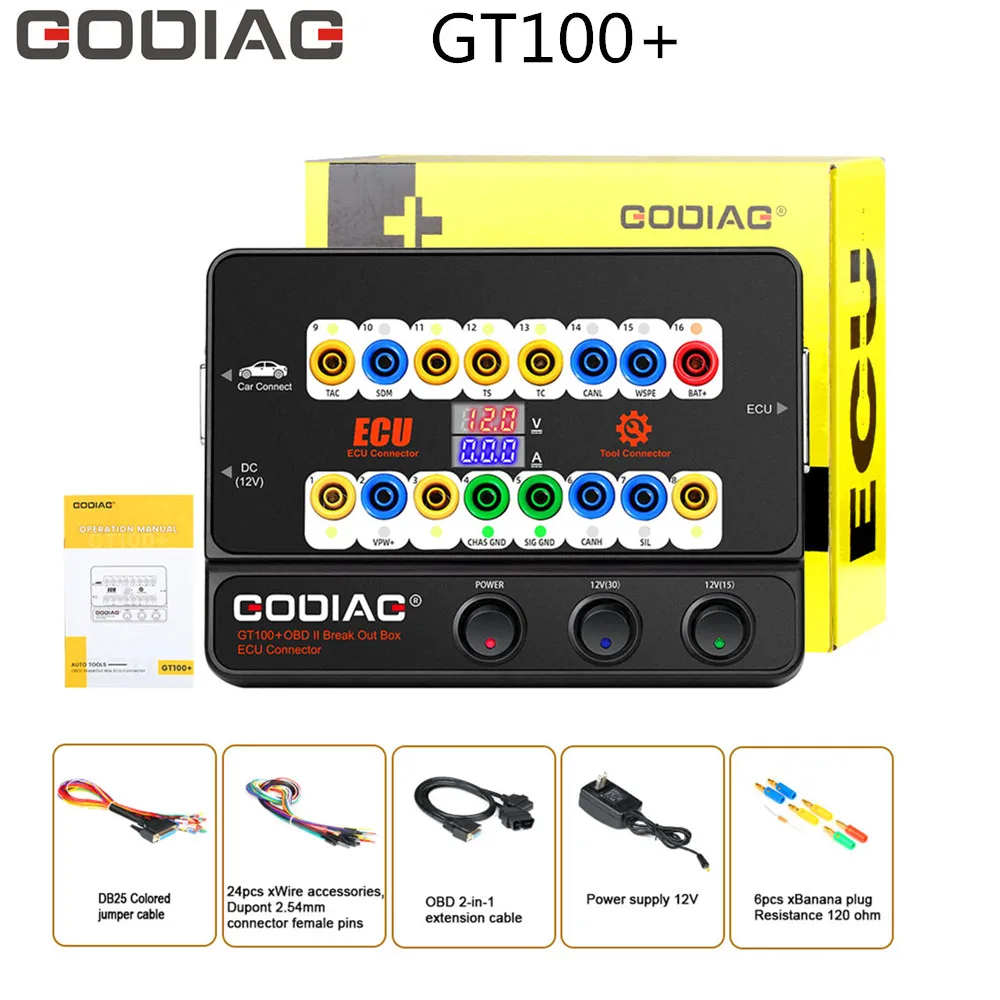

Посылка включает в себя:

1 шт. хост

1 шт. xOBD 2-в-1 кабель-удлинитель

1 шт xColored соединительный кабель

1 шт. xPower питания 12V

1 шт. xResistance 120 Ом

6 шт. штепсельная вилка xBanana

24 шт. xWire аксессуары, Dupont 2,54 мм Разъем женские контакты
