Новинка, Автомобильные диагностические инструменты GODIAG GT100 + GT100 Pro OBDII, верстаковый разъем блока управления ECU с электронным дисплеем тока, CAN-шина

GT100 Тип:

Товар

Параметры

Диагностический порт

OBDII

Рабочее напряжение

DC 9V-24V

Работа и мощность

0,5-0,6 Вт

Адаптер питания

Входной AC100v-240v, выход DC12V 1A

Диапазон рабочих температур

От-20 до 70 °C (от-4 до 158 °F)

Диапазон температуры хранения

От-40 до 85 °C (от-40 до 185 °F)

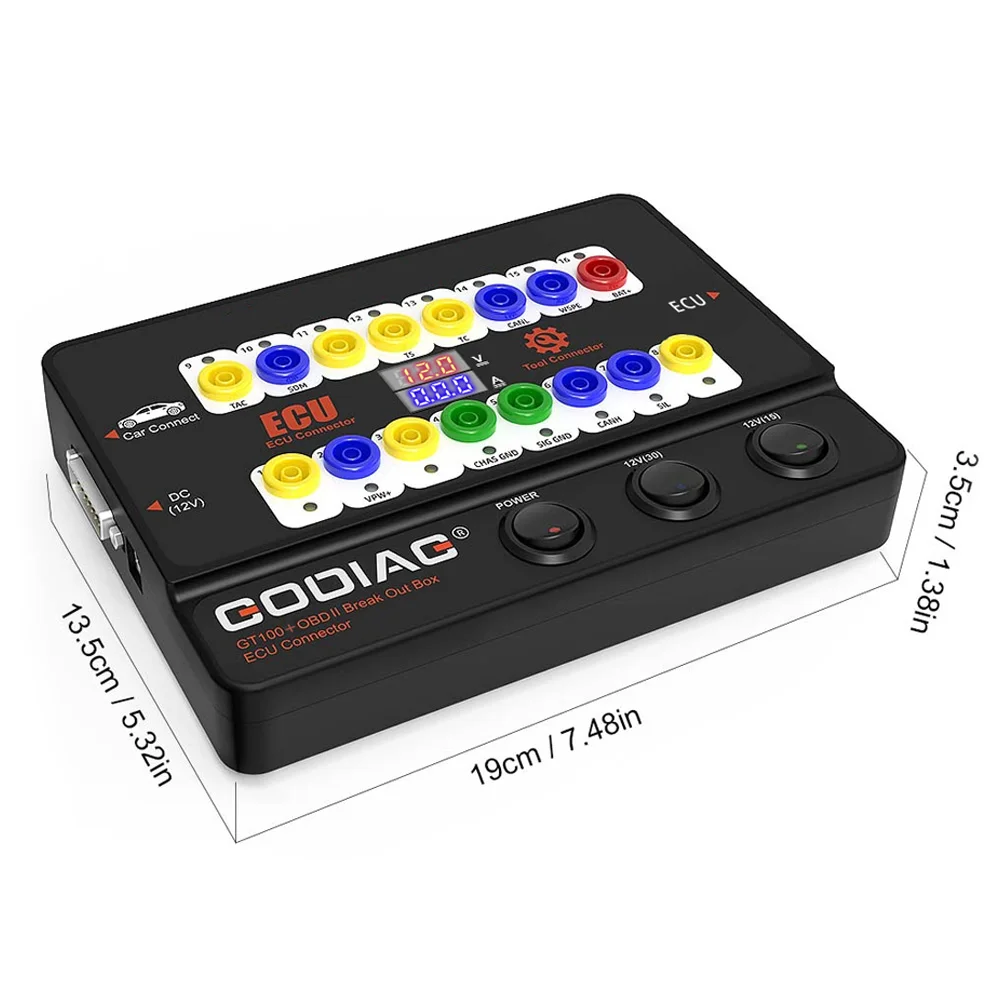

Размеры

L: 23 см, W:18 см, H:7 см

Посылка включает в себя:

Основные характеристики GODIAG GT100:1. GODIAG GT100 является последней испытательной платформой для обнаружения протокола OBDII и обслуживания, диагностики, программирования и кодирования ECU.2. Он может преобразовать автомобильный интерфейс OBD2 в 6 контактов для обнаружения сигнала и преобразования электрического уровня.3. Возможность подключения одиночных модулей или нескольких модулей транспортного средства.4. Подключите к любому диагностическому инструменту, чтобы определить, хорошо ли общаться с автомобилем или нет.5. При смене аккумулятора, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, не срабатывает клавиша дистанционного управления или включается светильник неисправности.6. Один год гарантии.7. Работает вместе с устройствами Xhorse VVDI2, Autel, Launch, Foxwell и т. д.8. Функция испытательной платформы BMW CAS4 будет в ближайшее время, а также разработает Соединительный кабель для Benz и Chrysler, пожалуйста, подождите.9. GODIAG-наш бренд, мы можем предоставить хорошую цену и техническую поддержку дистрибьюторам по всему миру. Пожалуйста, свяжитесь сWhatsapp: + 86-13995696053Примечание: Пожалуйста, выберите в версии в соответствии с напряжением вашего местного места.GODIAG GT100 Описание:GODIAG GT100-это совершенно новый разъем ECU и протокол тестирования связи. Это значительно поможет пользователю подключить модуль ECU отдельно для диагностики, программирования и кодирования. Также он расскажет, может ли диагностический и программный инструмент обычно отправлять Коммуникационный сигнал.

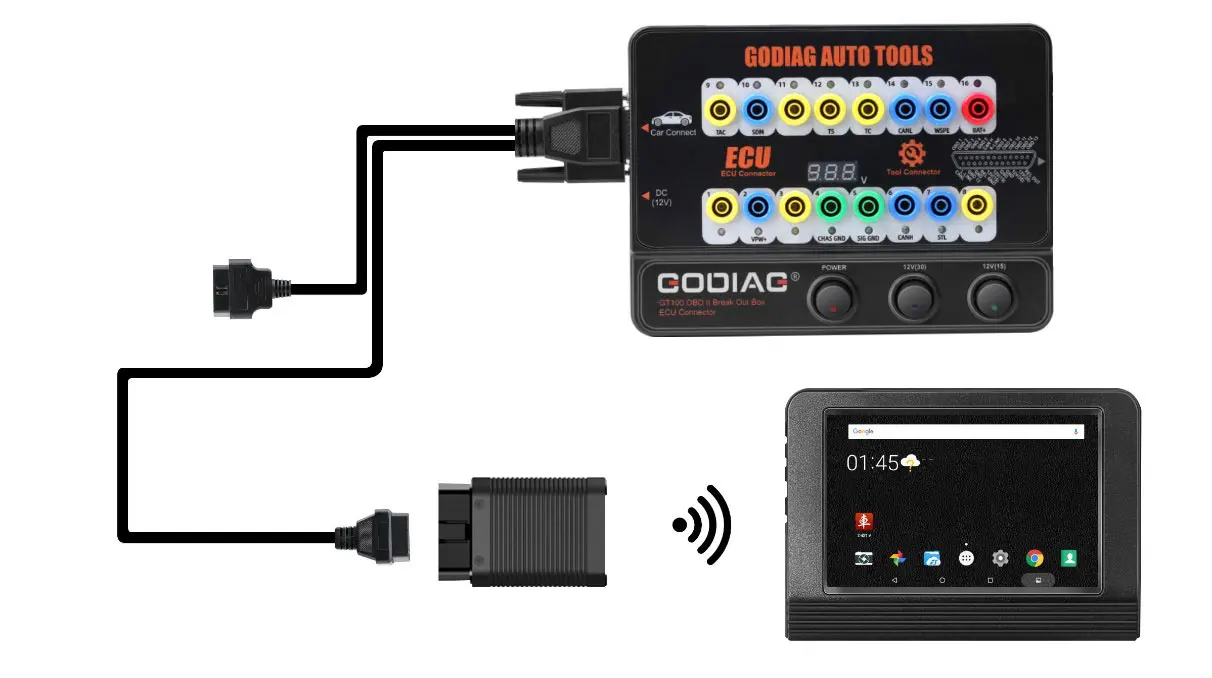

GODIAG GT100 Особенности:1. Протокол OBDII детектор и обнаружение связи

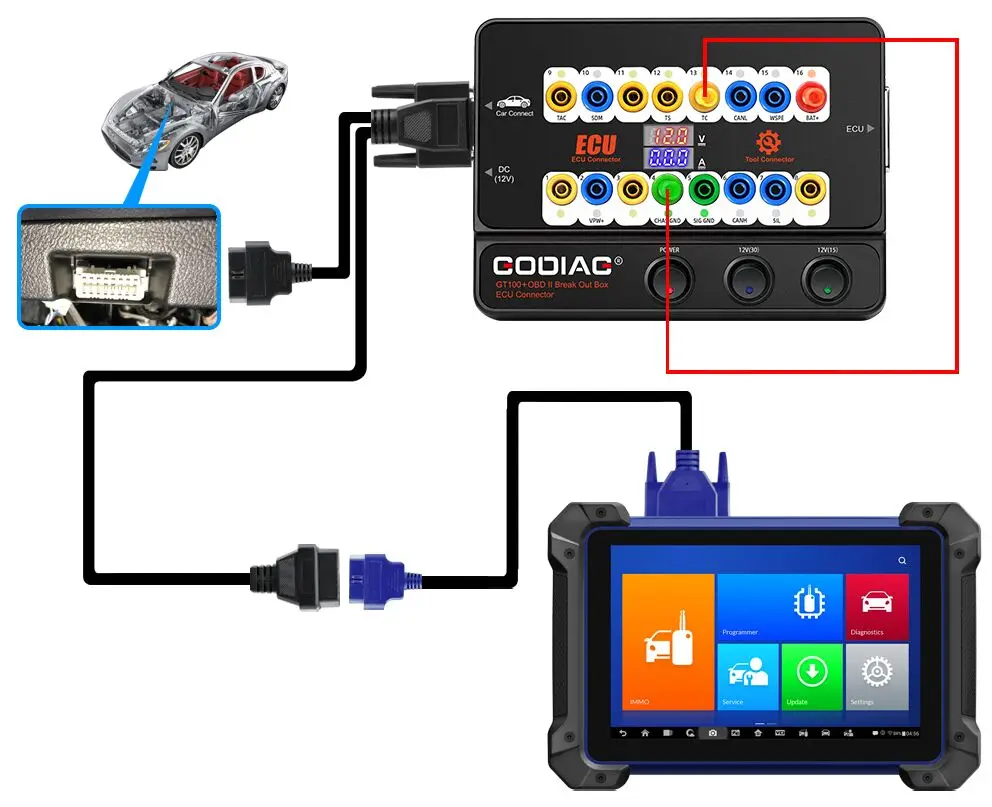

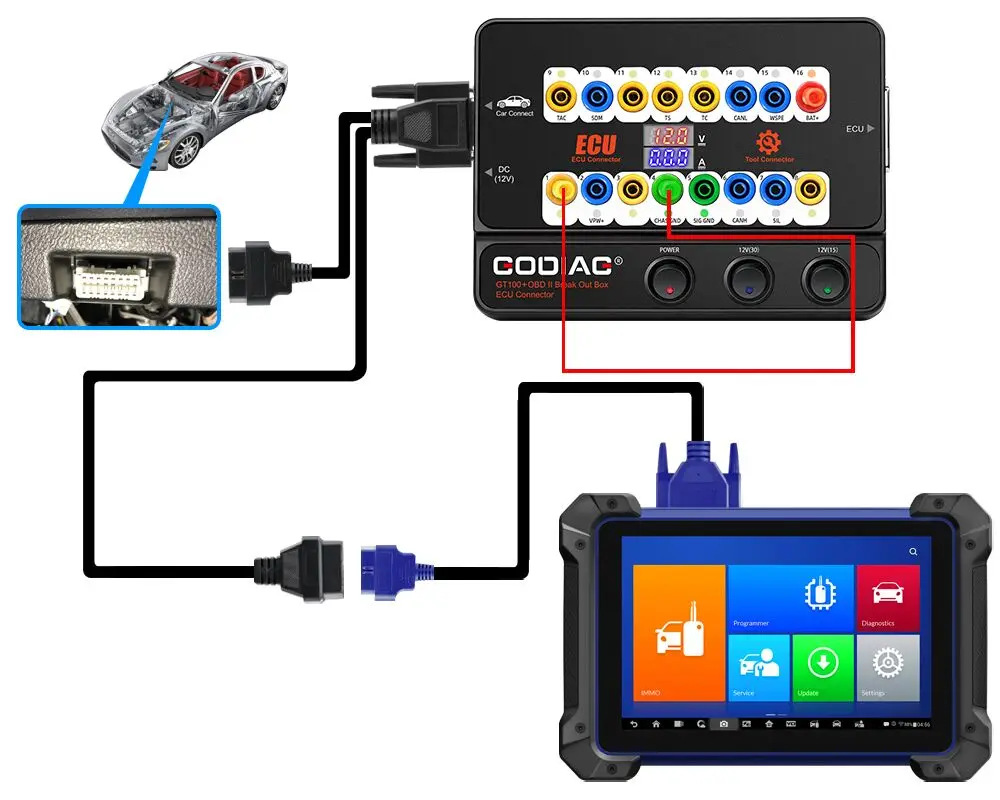

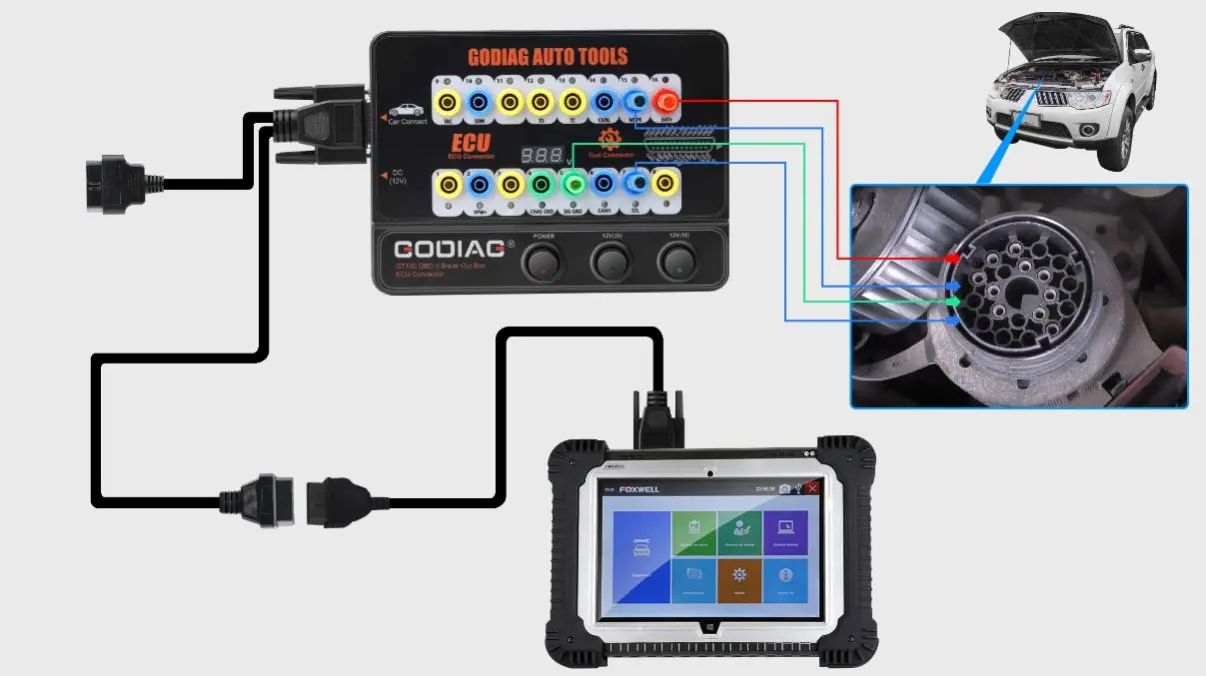

1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.

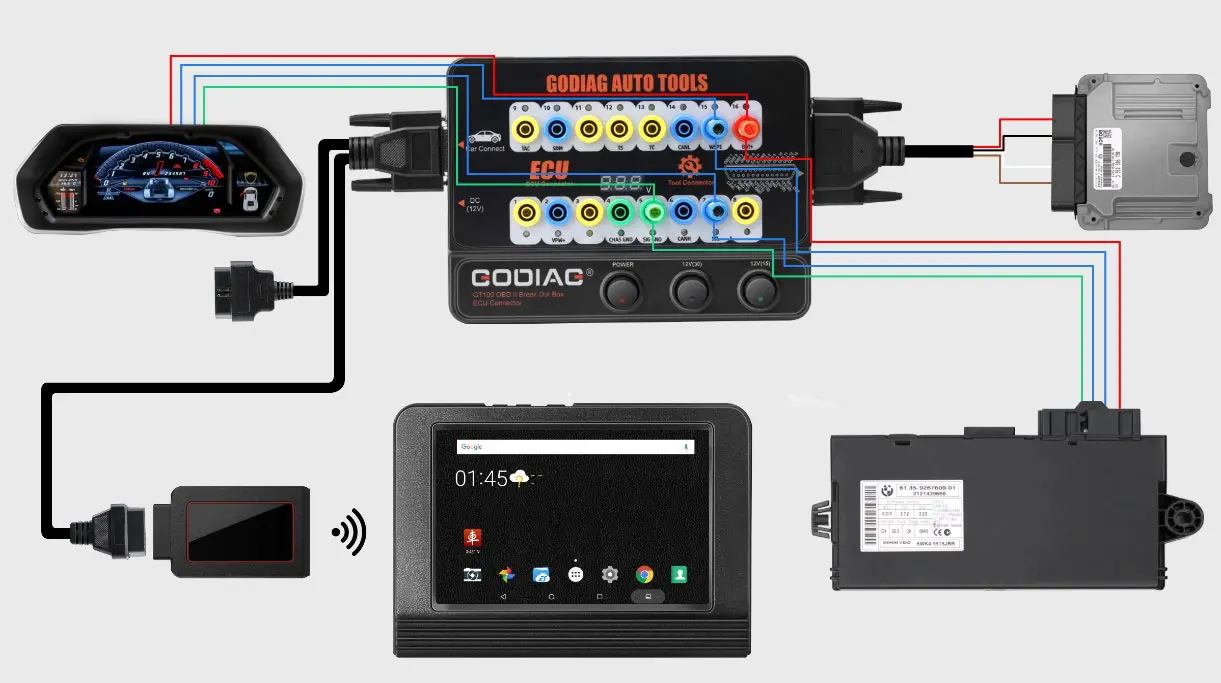

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)

4. Преобразует диагностический интерфейс OBD1 в стандартный OBD2Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.

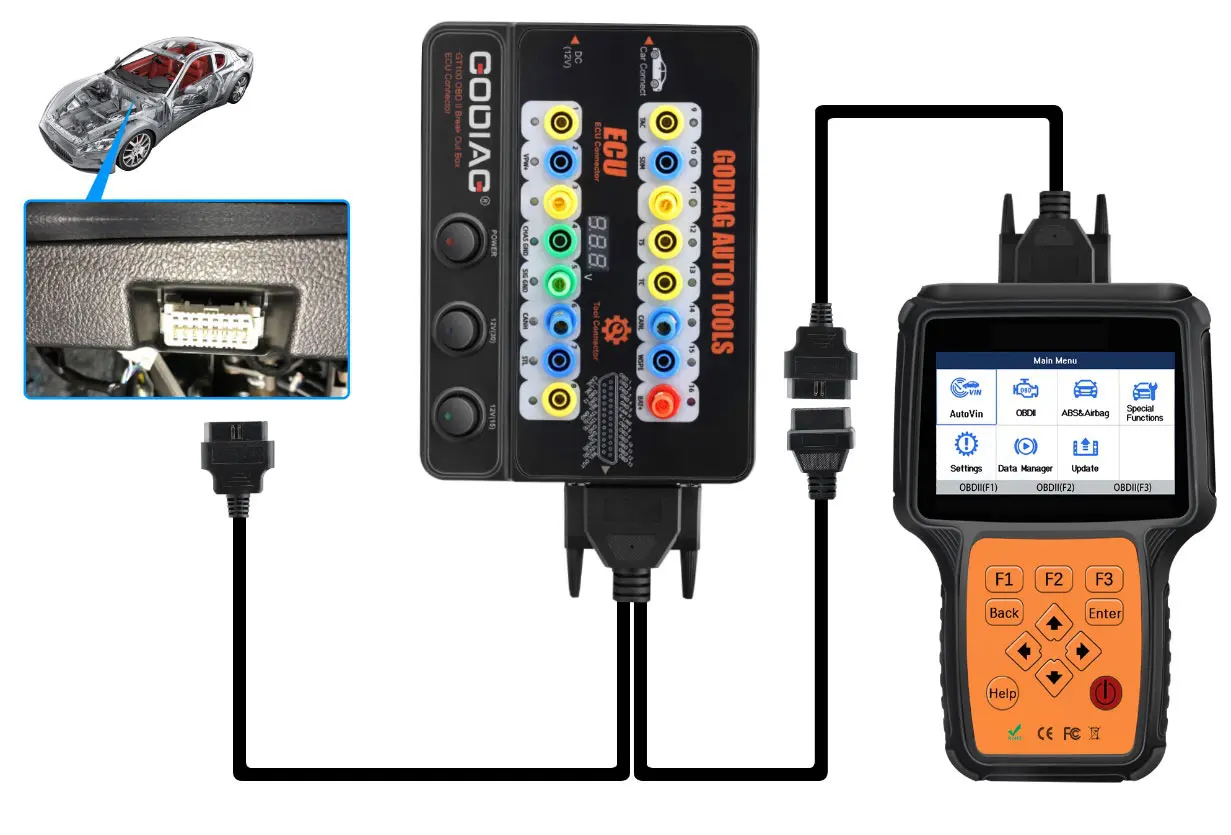

6. Когда использовать удлинительные кабели:Расположение Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

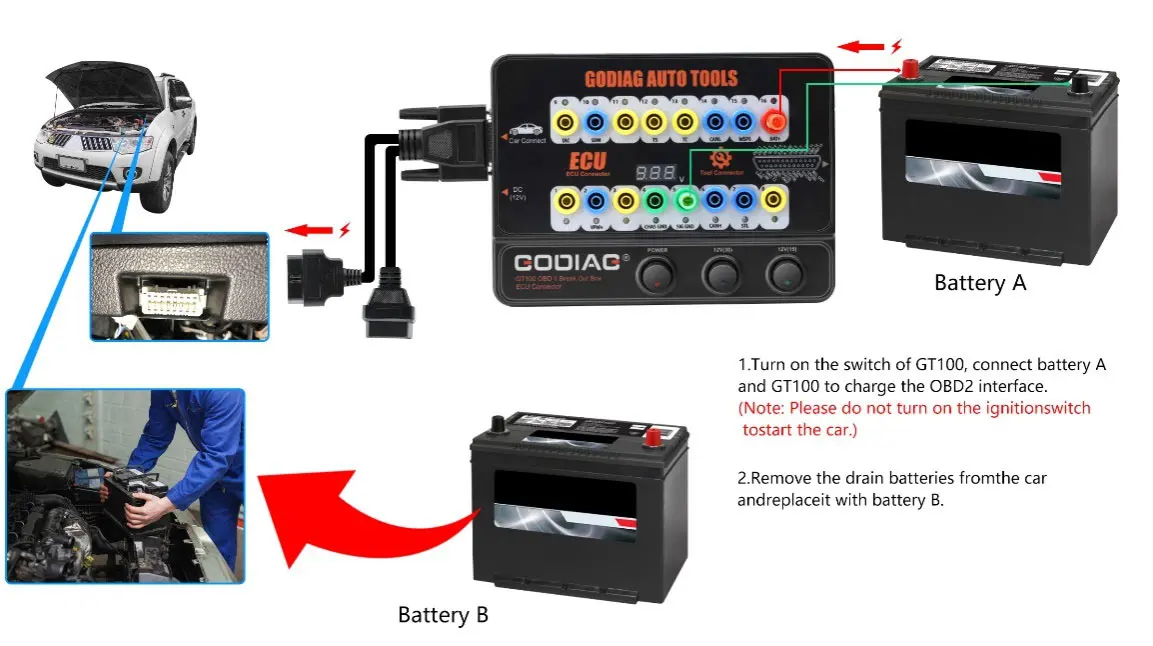

7. Возможность питания автомобиля при замене использованного аккумулятора.

1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.

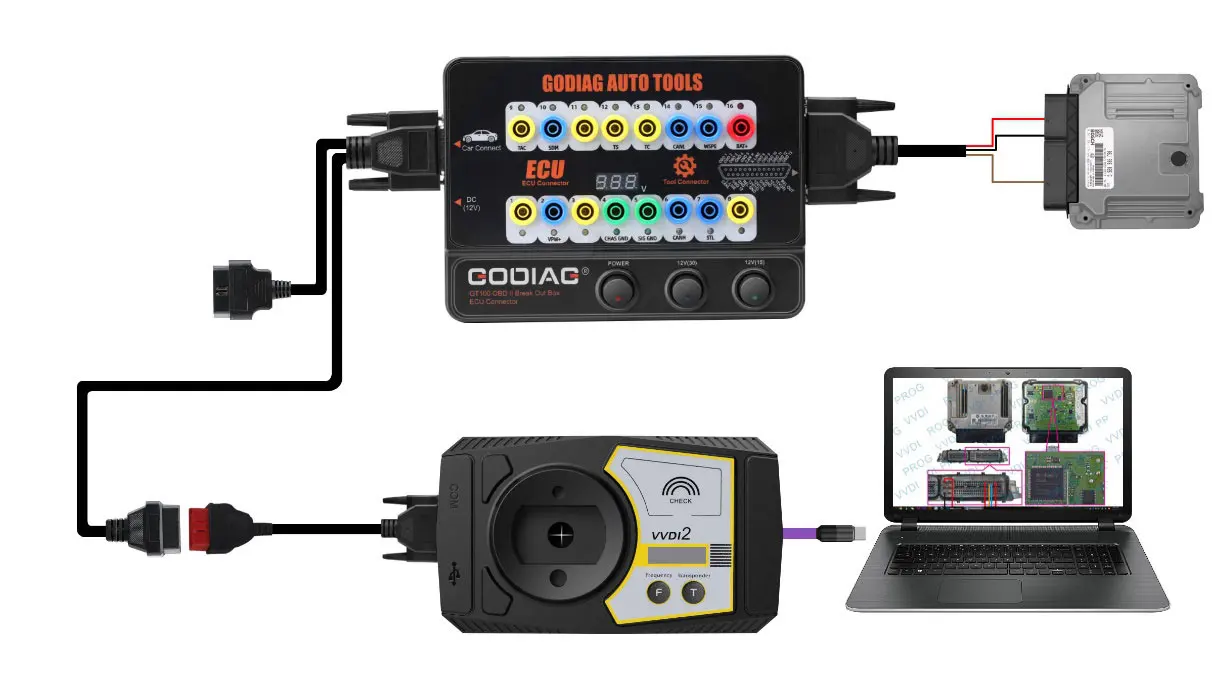

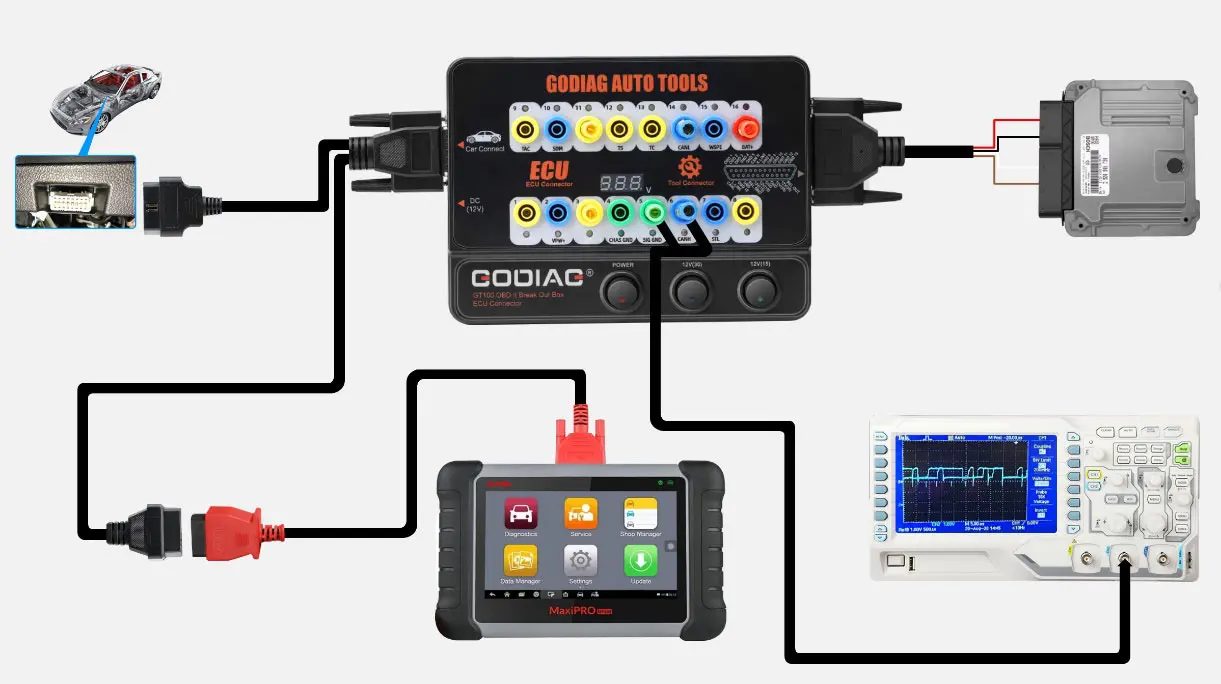

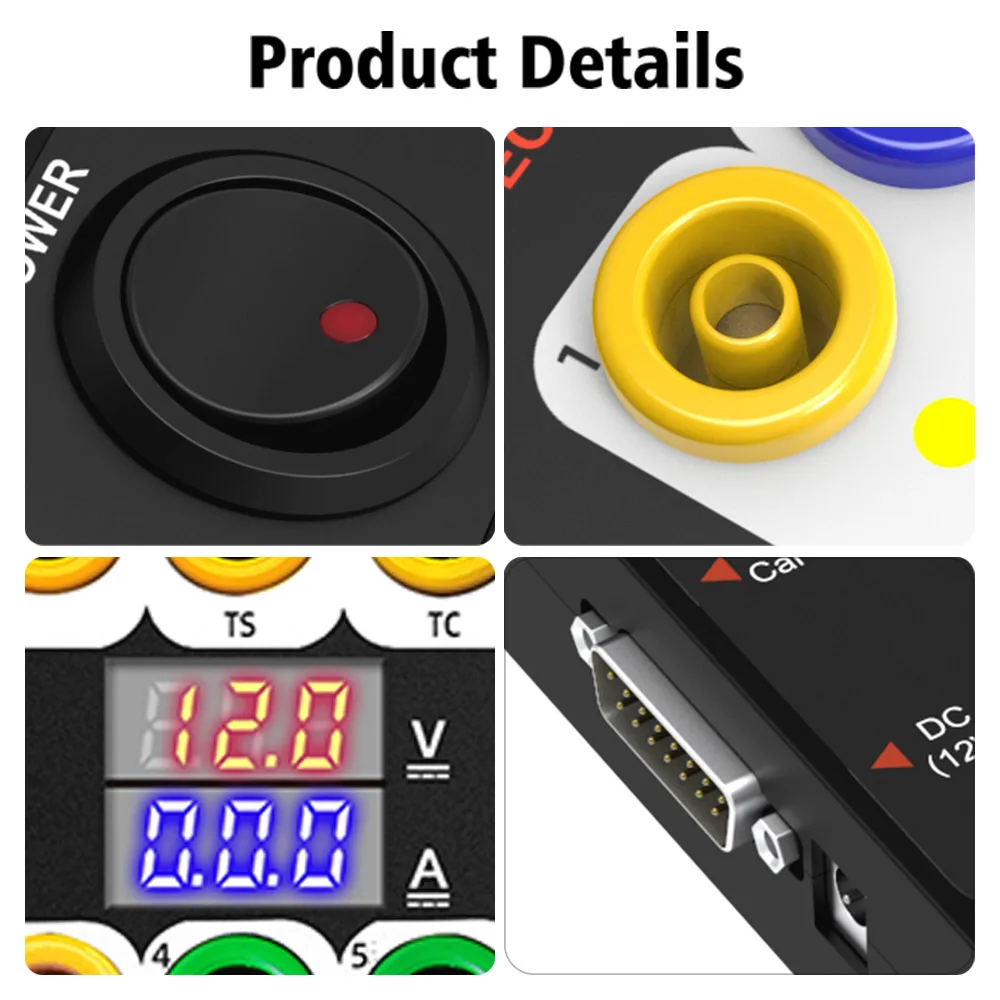

На скамейке Подключите МОДУЛЬ ECU с помощью разъема banana или выделенного db25 адаптера ECU, Godiag GT100 + отобразит электронный ток.

Преимущество отображения значения электронного тока:

Пользователь может интуитивно видеть текущее состояние ECU. Нет текущего дисплея или фактический отображаемый ток не соответствует ожидаемому току инженера, тогда вы можете немедленно проверить, не является ли проводка неправильной, если проводка правильная, он может считать, что ECU может быть сломан, поэтому нет необходимости выполнять диагностическую связь и может непосредственно восстанавливать ECU.

Если он показывает слишком много тока, то вы также можете определить, правильно ли подключен кабель или поврежден ECU.

2. GT100 + добавляет протокол CANBUS

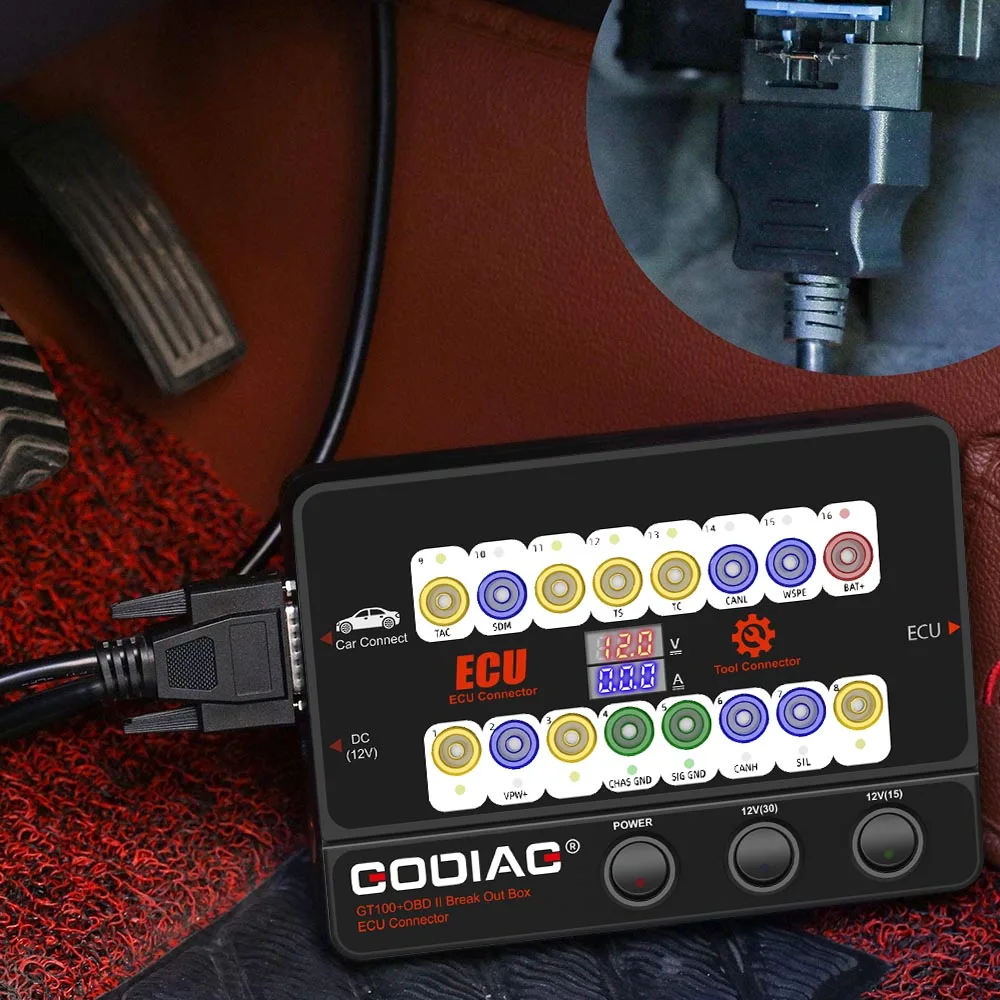

GT100 + Pin 1, 9, 3, 11 12, 13, 8 [соответствует желтому разъему банана на машине], этот нестандартный интерфейс протокола obd2 может отображать CAN BUS или K-Line протокол связи. GT100 может отображать только Протокол K-Line Pwm Vpw + KWP 2000. GT100 + будет отображать CANBUS K-Line Pwm Vpw + KWP 2000 протокол связи.

3. Инструмент сброса/Иммобилайзер, когда все ключи потеряны

Когда вы хотите программировать ключ для автомобилей VW, Porsche, Mitsubishi и nother со всеми ключами, или программировать Toyota ECU, вам нужно активировать приборную панель (инструмент сброса) или сначала разбудите модуль иммобилайзера. Затем вы можете работать напрямую с помощью GT100 GT100 +.

А.Чтобы заменить двигатель ECU Toyota или использовать некоторые ключевые программисты для программирования Toyota, когда все ключи потеряны, требуется PIN13-PIN4 короткого замыкания

B.Чтобы запрограммировать ключ Mitsubishi со всеми ключами или установить OBDII, когда все удаленные ключи потеряны, пожалуйста, PIN1-PIN4 короткого замыкания.

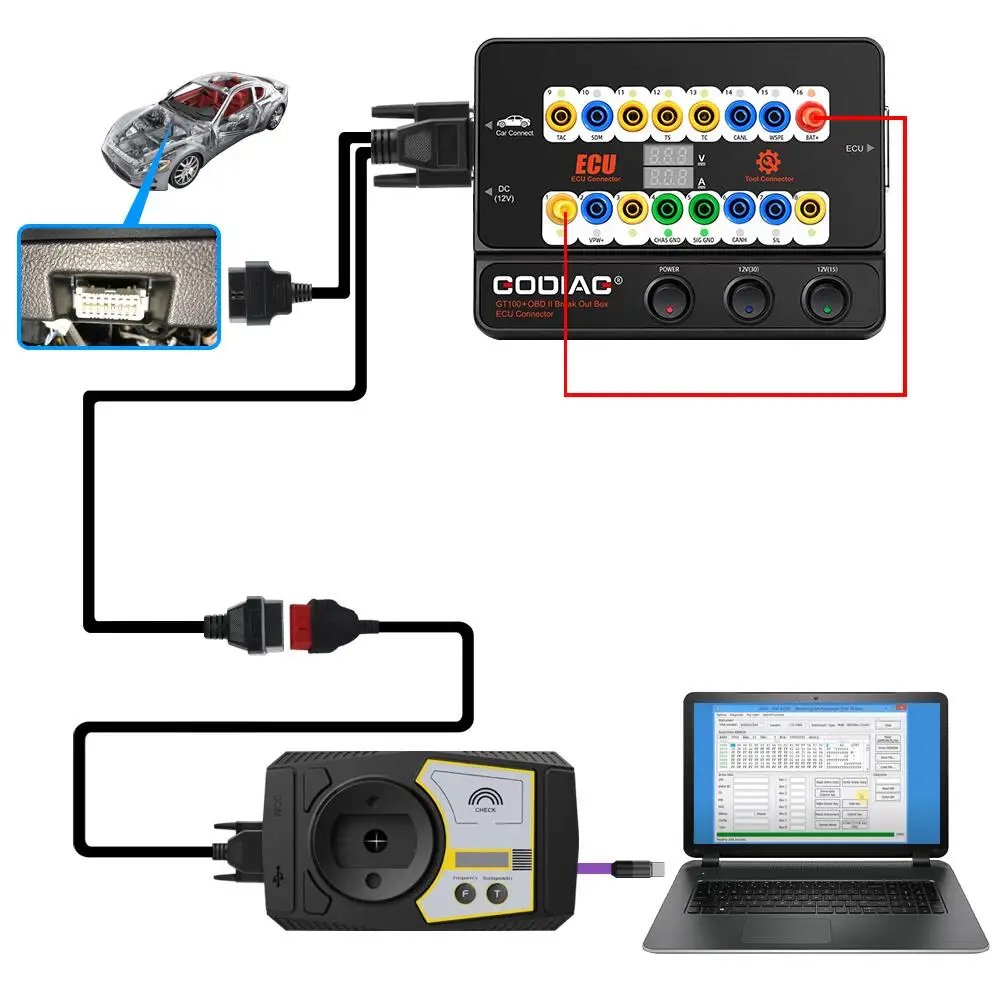

C.Для Ключей Porsche и VAG 4-го поколения/5-го поколения (например, новый A6L Touareg A4 Q5 A7), пожалуйста, используйте GT100 + для короткого замыкания разъем банана PIN 16-PIN 1 для освещения приборной панели, после этого используйте инструмент для программирования ключей для подключения к адаптеру GT100 + для сбора данных. Некоторые панели приборов не будут освещены, но данные также могут быть собраны, например: A6L Q7.

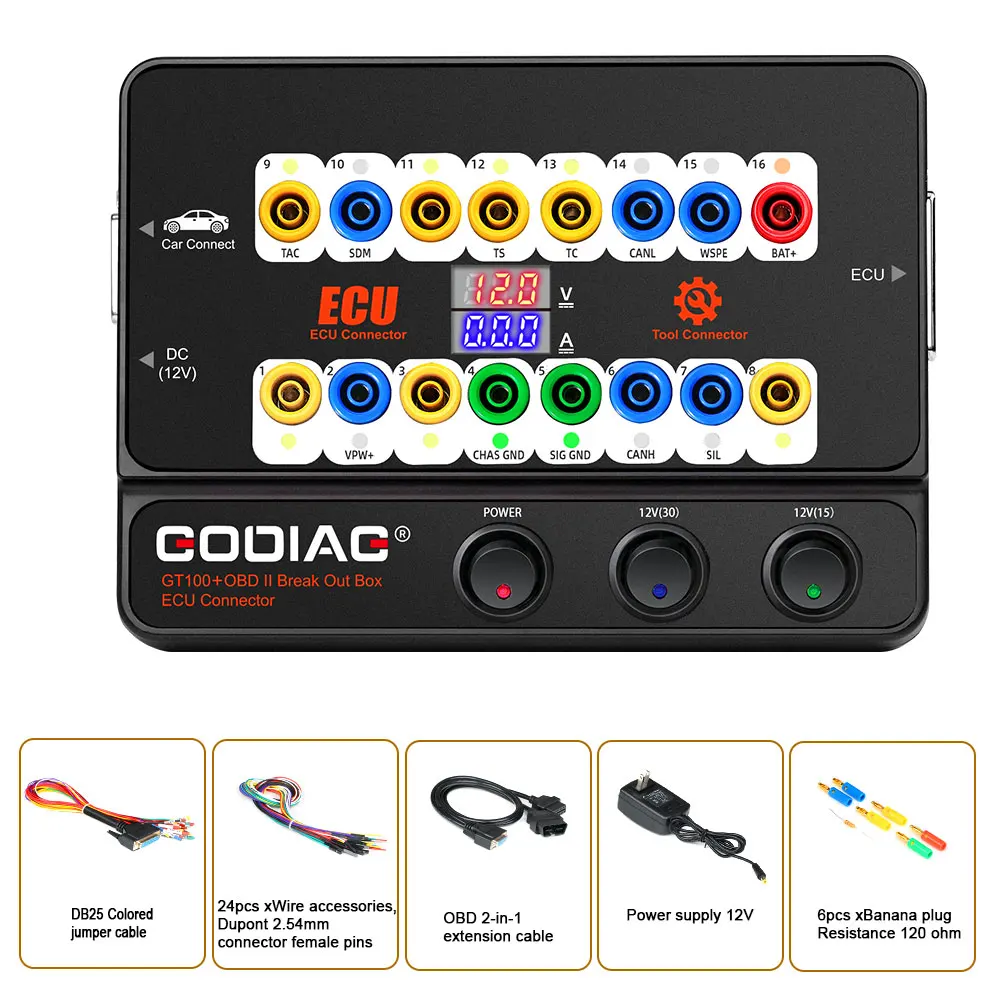

Посылка включает в себя:1 шт. хост1 шт. x OBD 2 в 1 кабель-удлинительЦветной Соединительный кабель-1 шт.1 шт. x блок питания 12 В1 шт. сопротивление 120 Ом6 шт. штепсельная вилка типа «банан»24 шт х Проволока Аксессуары для велосипеда, Dupont 2,54 мм гнездового разъема шпильки
