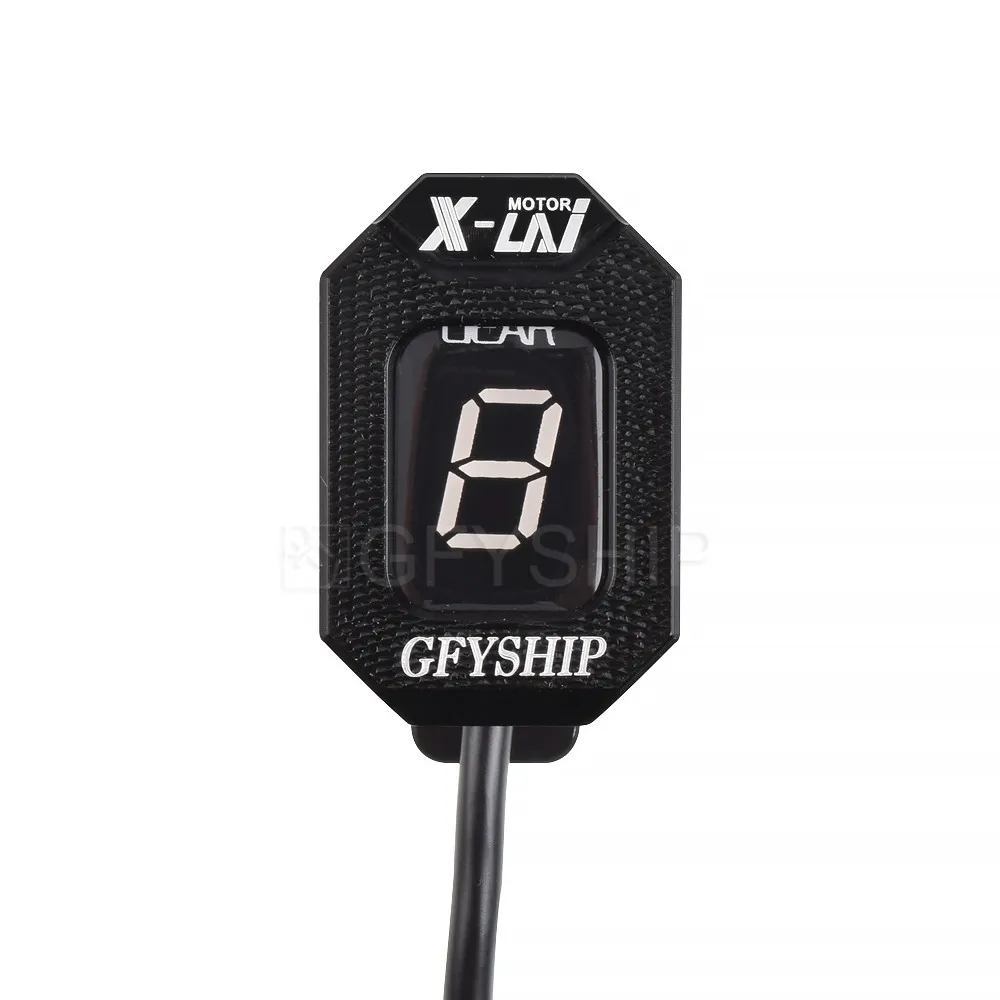

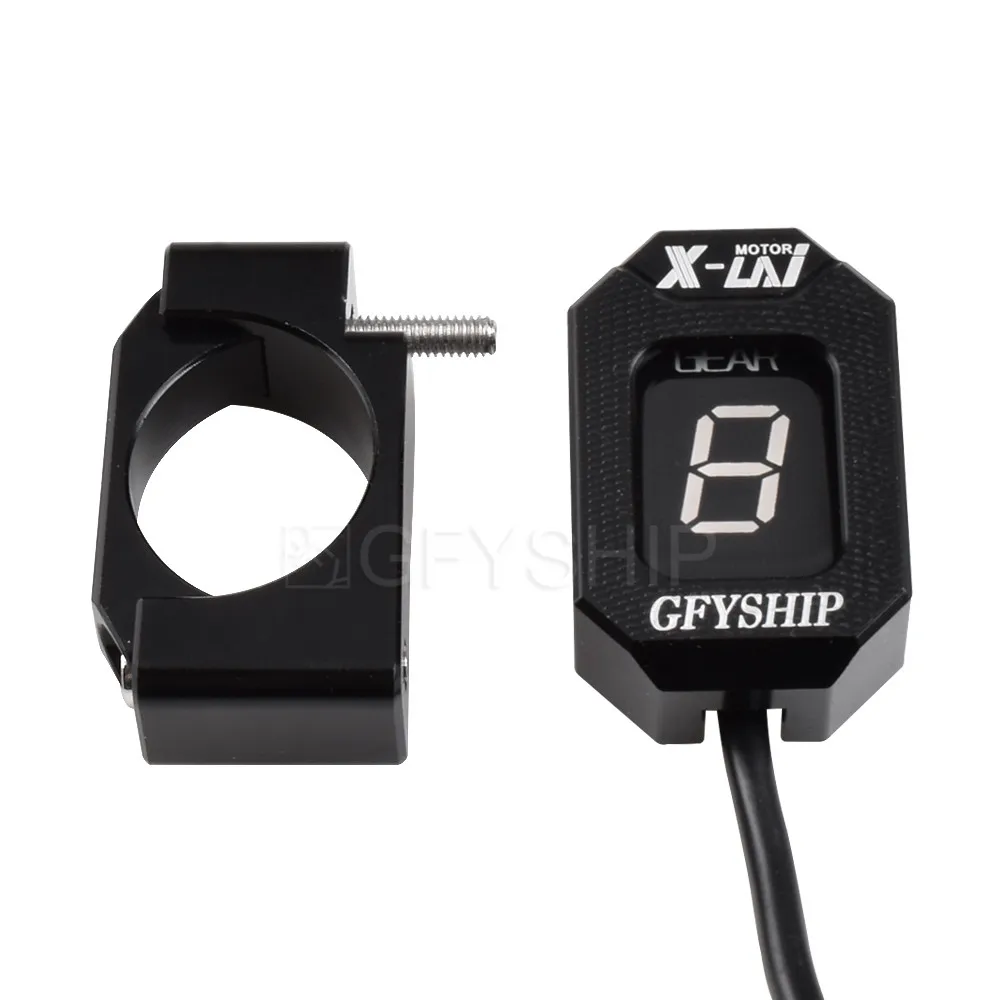

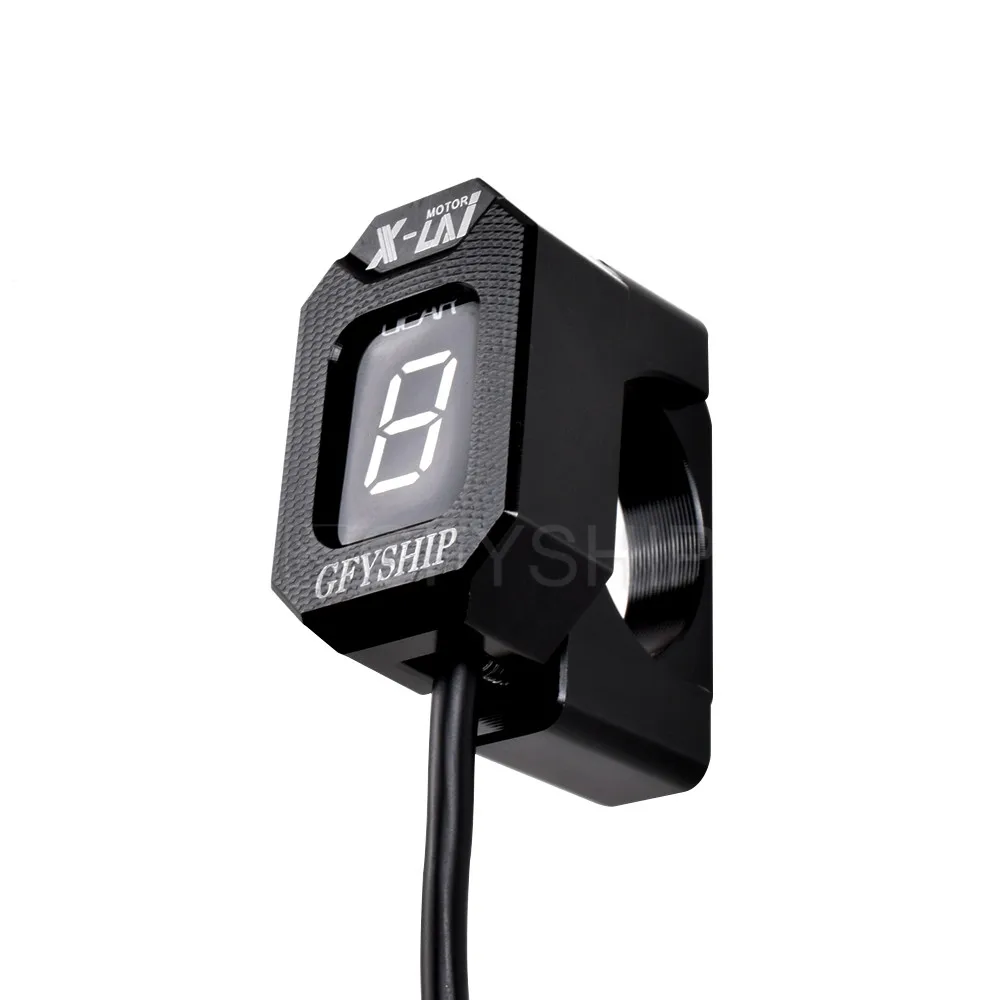

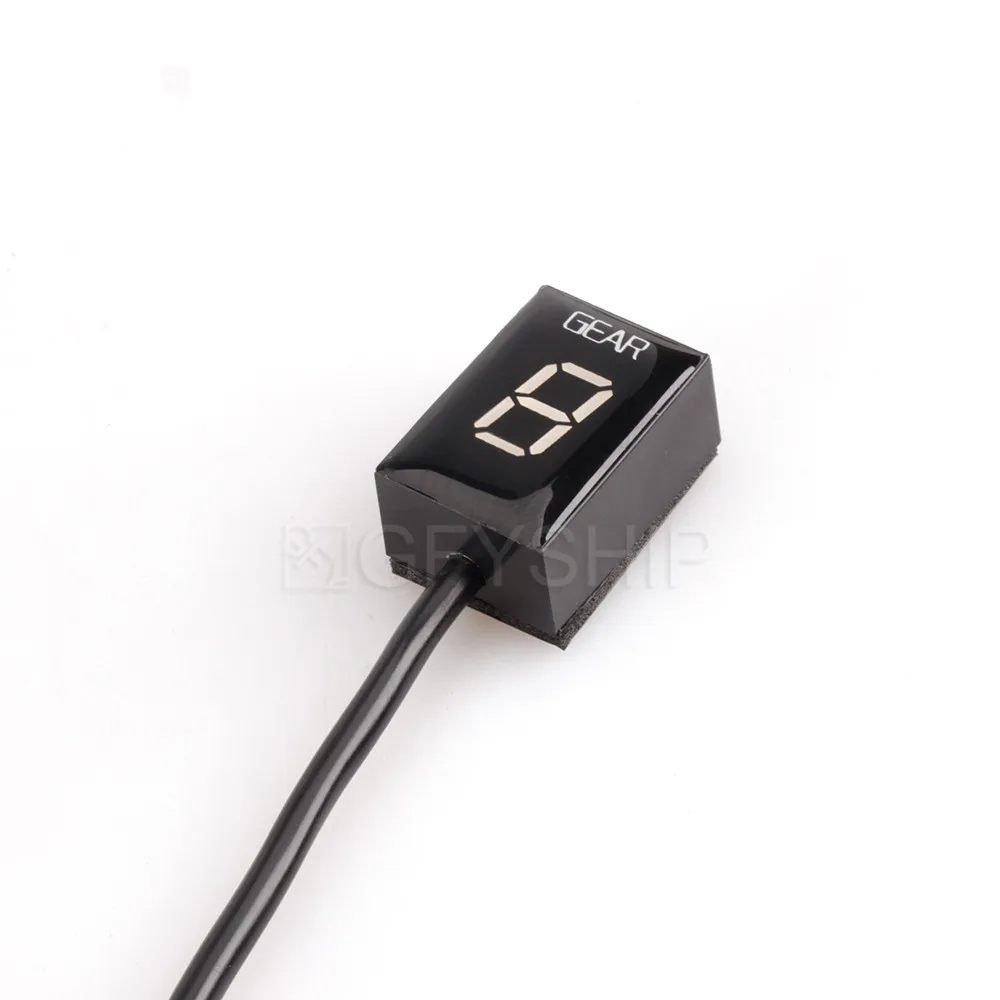

Для Kawasaki ZX9R 1998 1999 2000 2001 2002 2003 ZX 9R Ninja ZX-9R индикатор шестерни мотоцикла цифровой 1-6 уровень измеритель шестерни

Особенности:

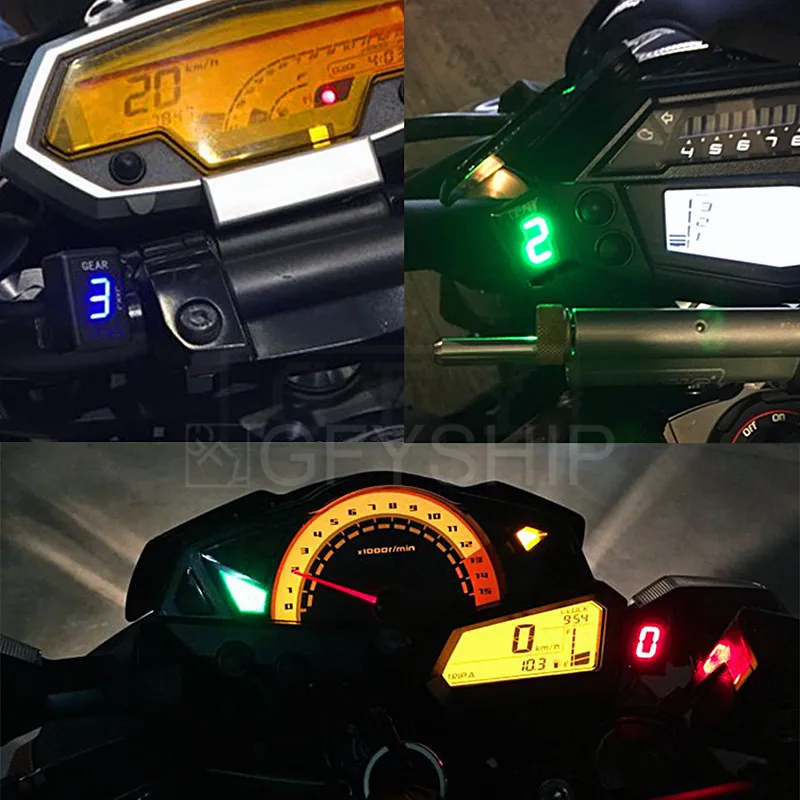

Состояние: 100% новый Цвет: черный Цвет светильник: красный/синий/зеленый Дисплей 1-6 передач

Установка:

Для Kawasaki Ninja ZX9R 1998-2003

Инструкция:

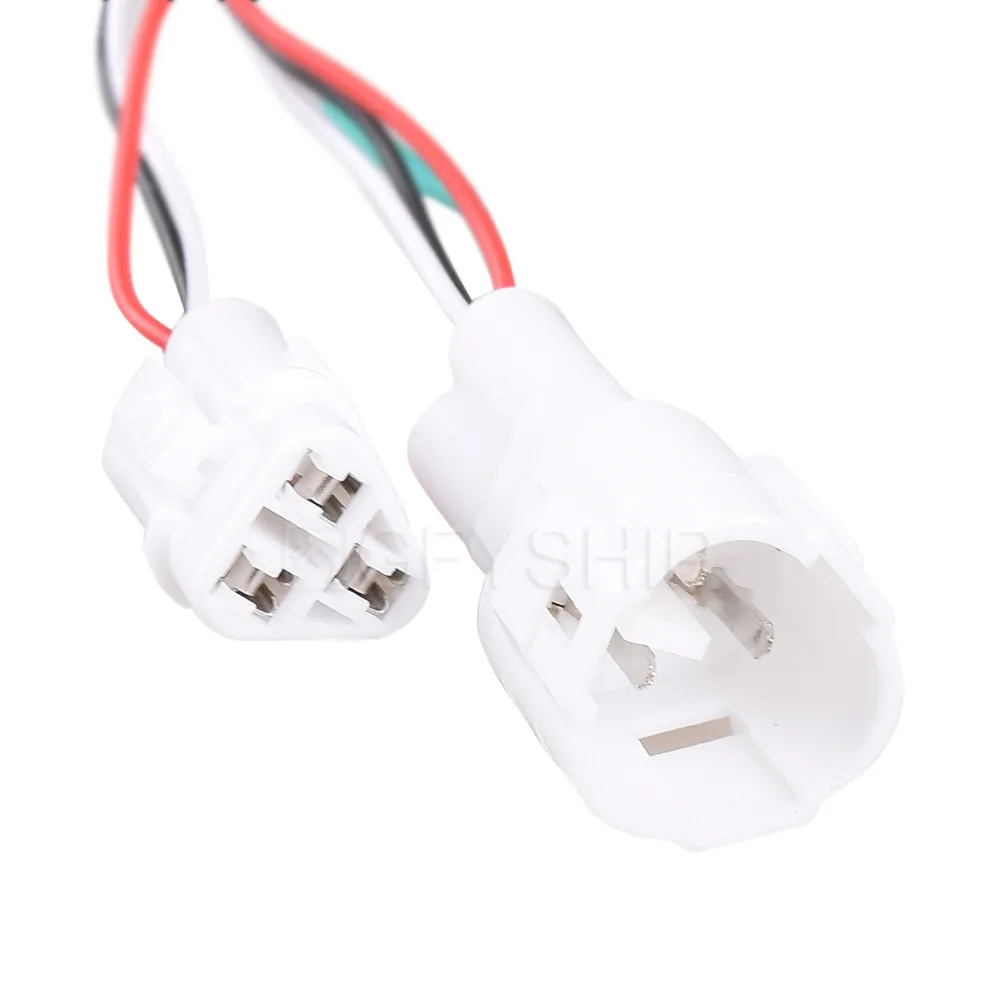

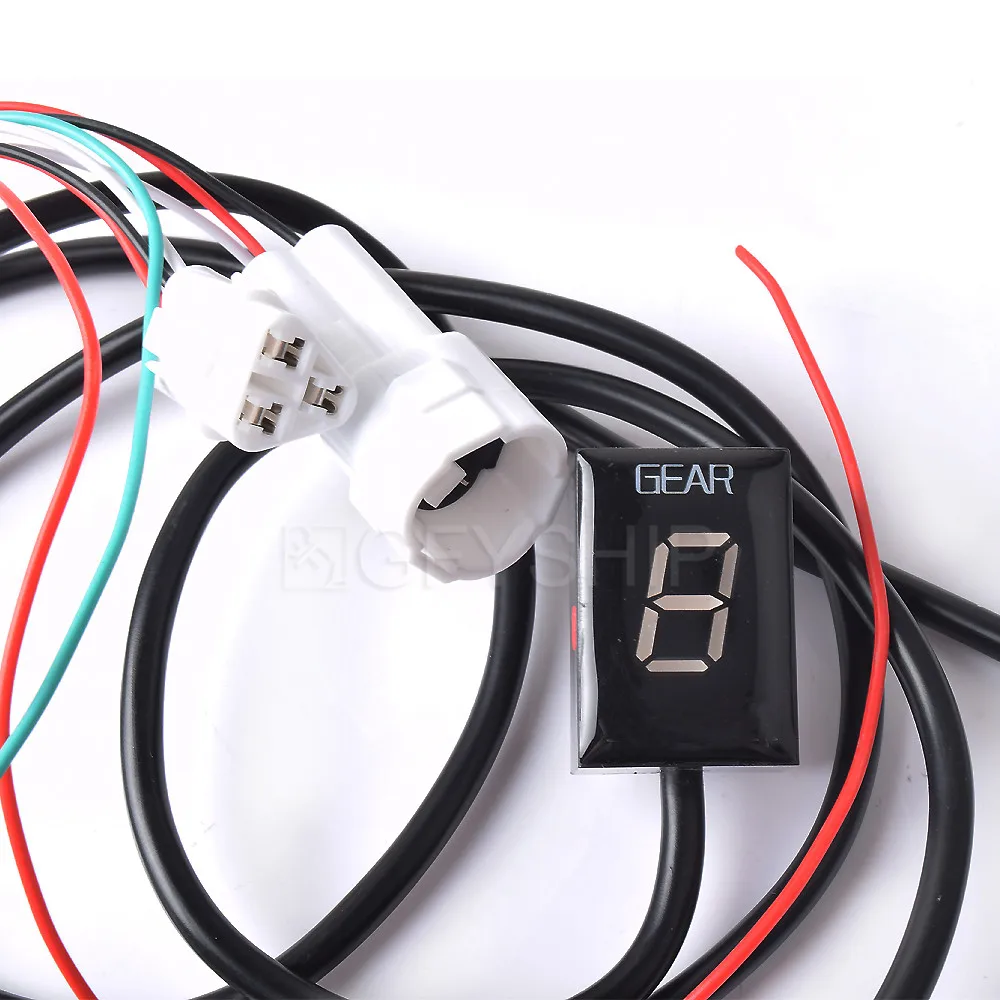

Отказ от ответственности: Не пытайтесь установить изделие, если у вас нет базовых механических навыков. Если у вас есть сомнения, проконсультируйтесь с Вашим дилером. 1. Снимите сиденье и поднимите топливный бак. 2. Найдите соединитель датчика скорости. Датчик скорости установлен на крышке передней звездочки, а 3-полюсный черный датчик скорости находится на расстоянии 20-40 см (8 ”-16”) от датчика. Коннектор доступен под топливным баком (W650: сзади левая БОКОВАЯ крышка). Подтверждение: Отделите соединитель датчика скорости (вам может потребоваться Небольшая плоская отвертка, чтобы разместить соединитель). Вращайте колеса во время включения зажигания. Спидометр должен указывать 0. Если да, выключите зажигание и перейдите к следующему шагу. В противном случае, если Спидометр регистрирует скорость, отличную от 0, вы не отключили правильную муфту и вам нужно снова посмотреть. 3. После отделения муфты датчика скорости Подключите как штекер, так и гнездо 3-полюсного жгута GFYSHIP. Убедитесь, что разъемы полностью установлены. 4. Найдите сигнальный провод RPM: ZX-6R, ZZR600: провод тахометра в разъеме приборной панели или в разъеме ECU светильник-голубой (сплосветильник светло-синий провод) ZX-9R: 3-полюсный разъем катушки звукоснимателя (датчика коленчатого вала) под топливный бак, белый треугольный разъем желтого цвета (сплошной желтый провод) W650: катушка звукоснимателя (датчик коленчатого вала) сзади левая боковая крышка 4-полюсный разъем черный/белый (сплошной черный провод с тонкой белой полосой) 5. Снимите черную втулку (ленту), оставив около 3 см (1,2 ”) этой проволоки. 6. Подключите черный/зеленый провод GFYSHIP к этому проводу, используя красный проводной кран в комплекте.

Настройка:

После установки необходимо настроить модуль. При включении зажигания Дисплей отсчитывает назад (от 6 до 1), указывая на то, что память чистая. -Поднимите заднее колесо с земли с помощью подставки и запустите Двигатель в нейтральном состоянии. (Если у вас нет подставки, вы можете настроить устройство, пока Езда. Найдите длинную прямую дорогу светильник ким движением.) -Дисплей будет мигать «1». Выберите первую передачу, отпустите муфту и держите обороты выше скорости холостого хода. Дисплей мигает быстрее, пока устройство изучает передачу. -Когда на дисплее отображается «2», выберите вторую передачу. Повторите этот процесс до тех пор, пока не будут продуманы все передачи (5 или 6). Устройство запрограммировано и должно правильно указывать шестерни. Теперь, когда зажигание включено, дисплей отсчитывает вперед (от 1 до 6), указывая Что он полностью функциональен.

Посылка:

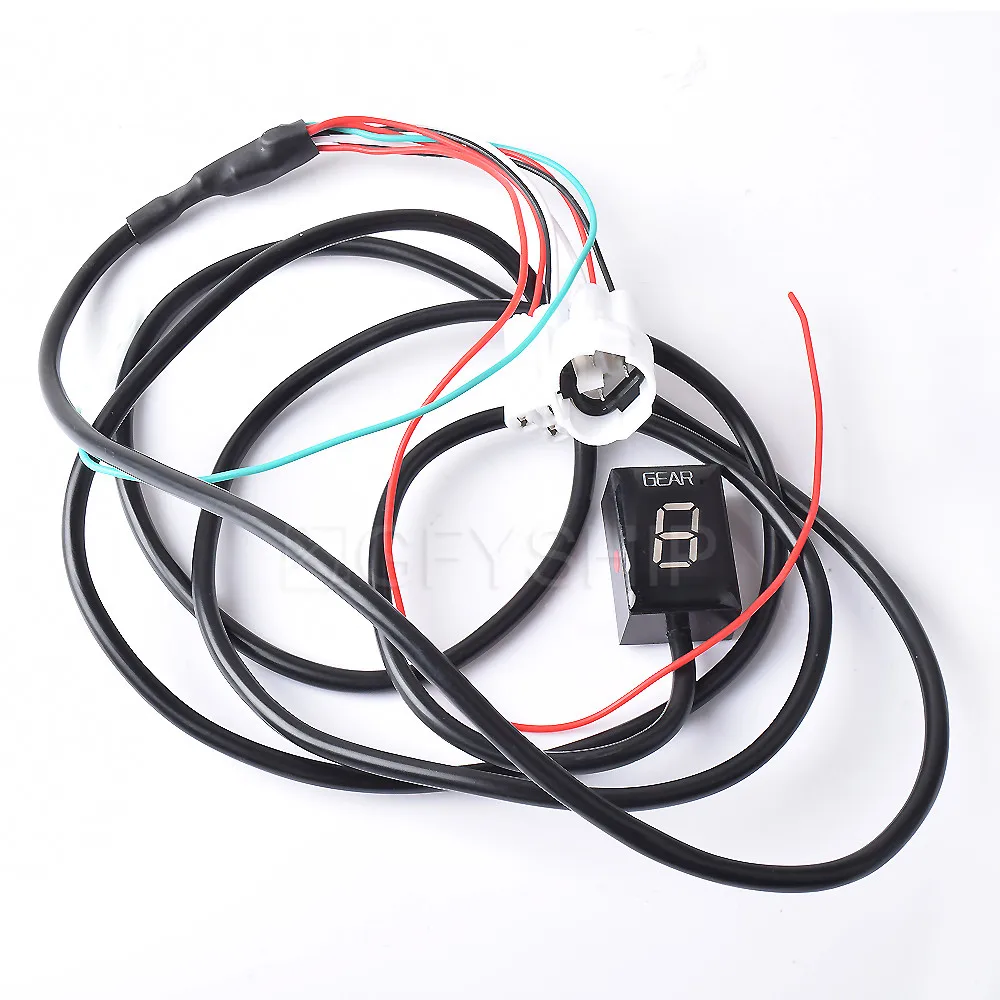

1 х индикатор переключения передач
