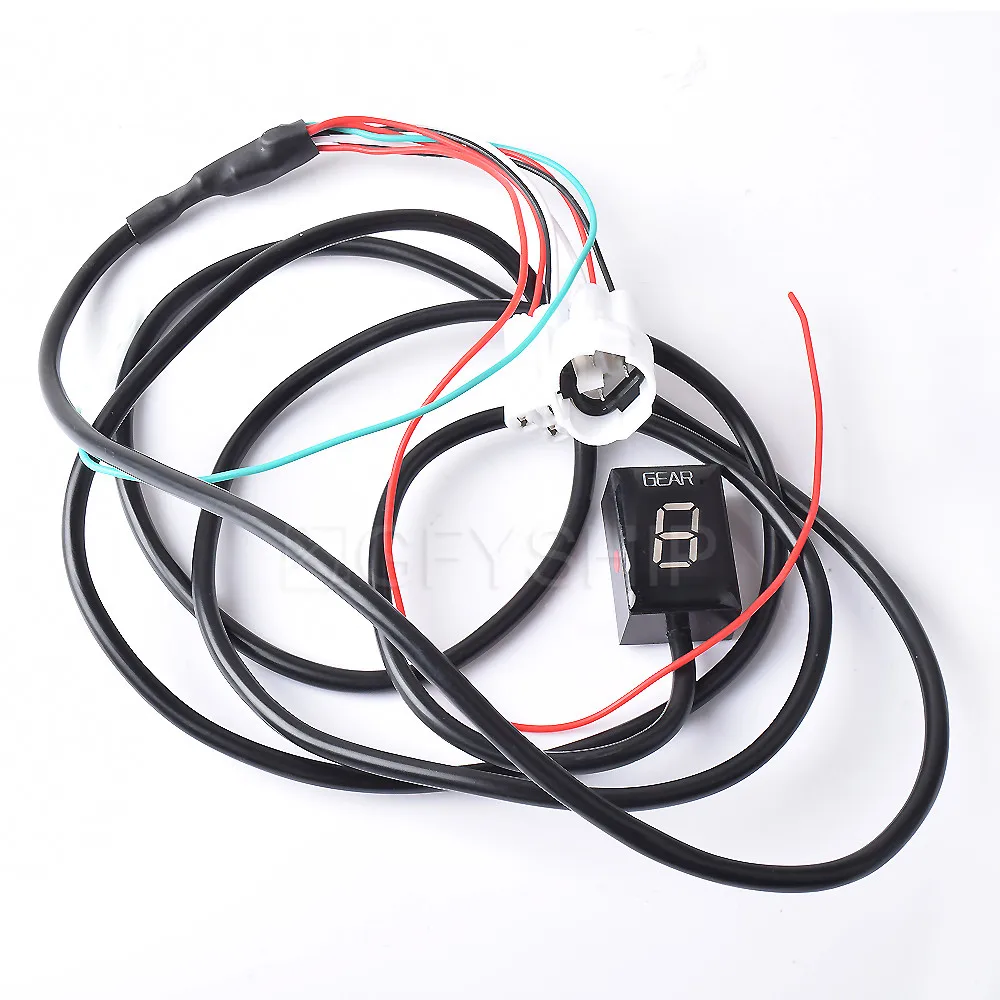

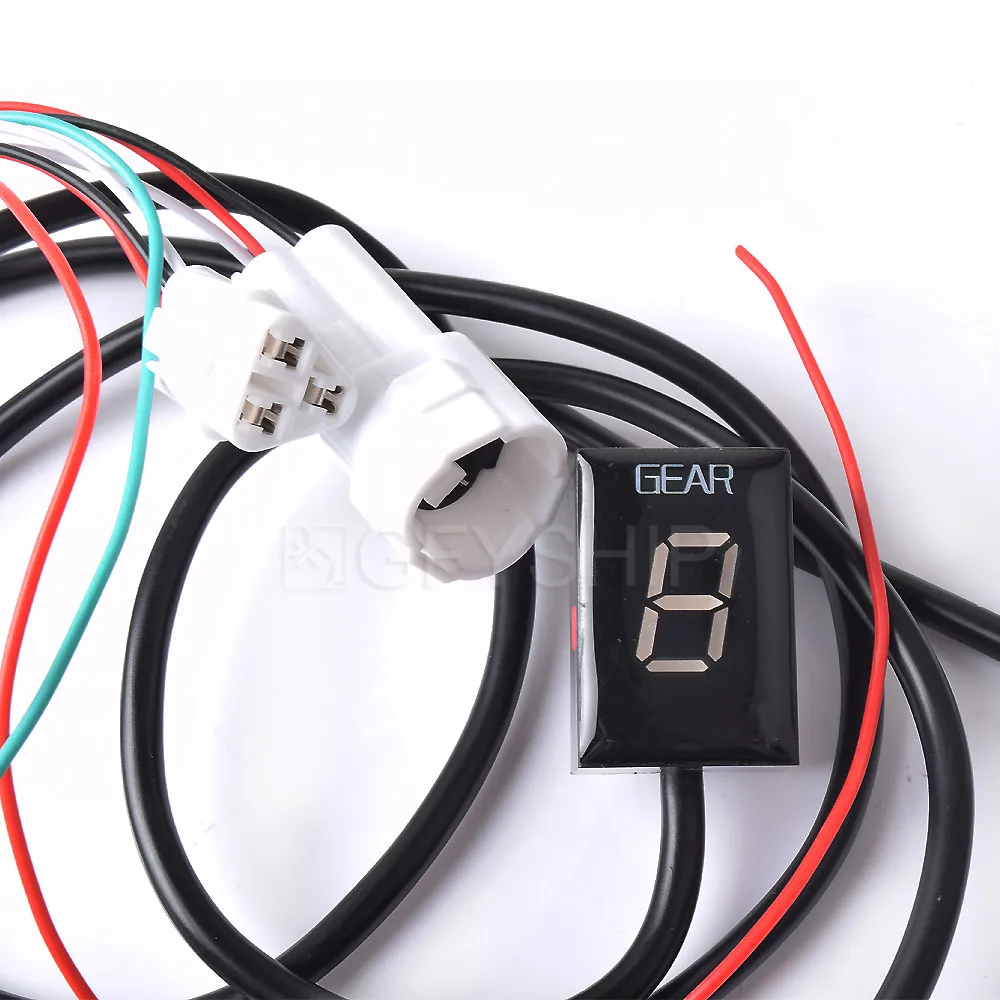

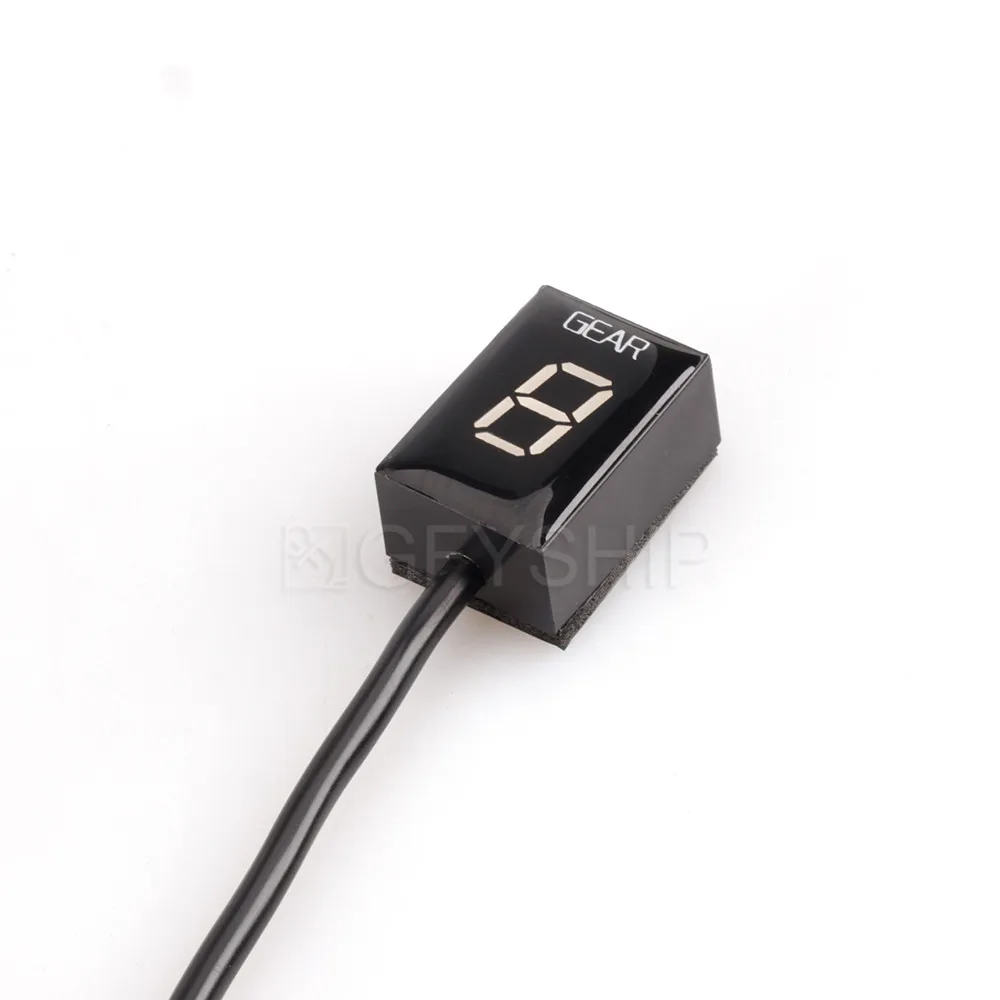

Цифровой индикатор переключения передач для мотоциклов Suzuki GSXR 600 2001 до 2021 GSXR 750 98-21 GSXR 1000 01-16 с сенсорным управлением

Примечание:

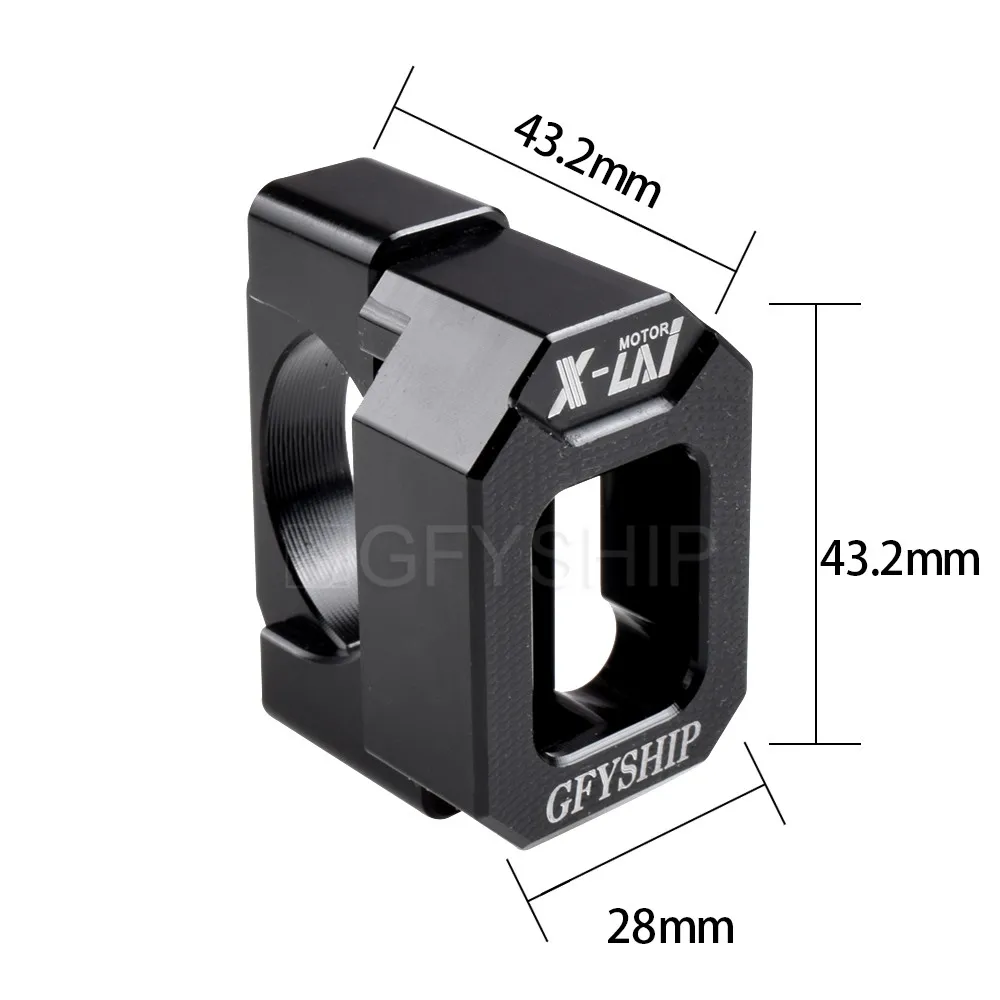

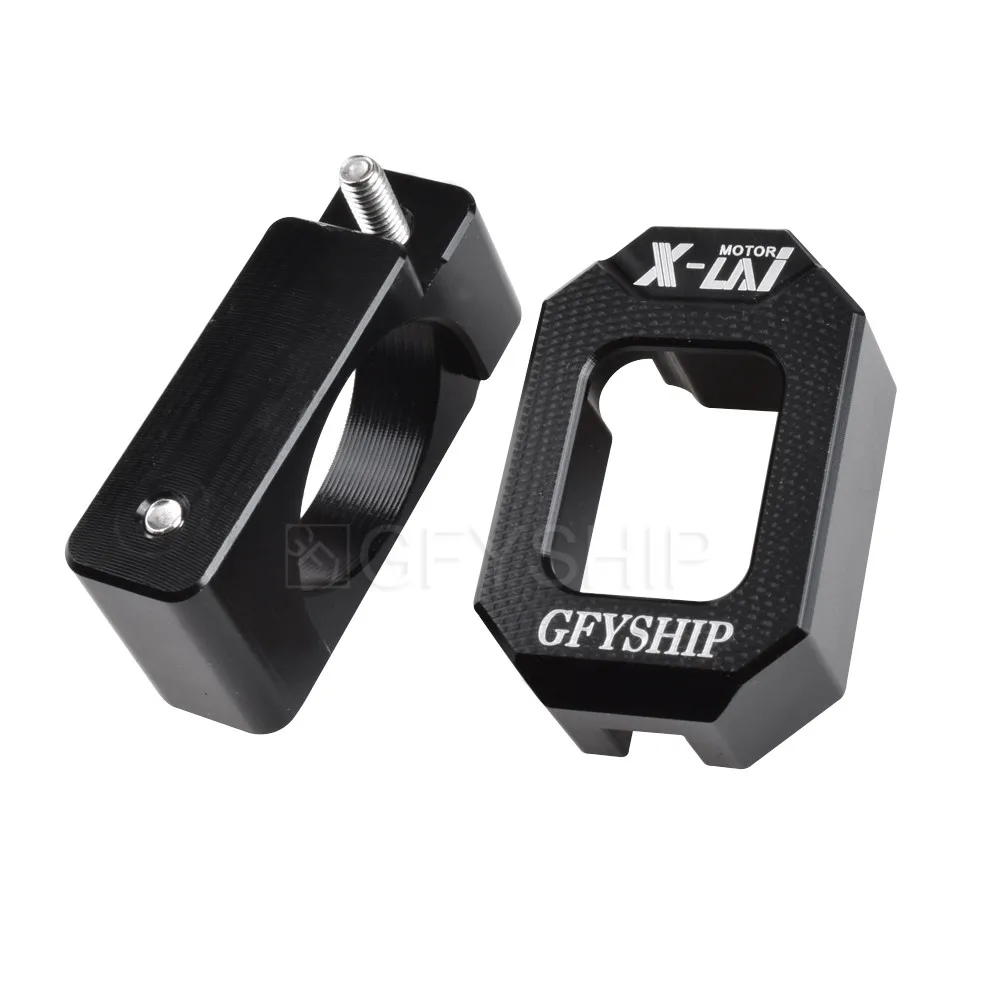

Продукт имеет версию с монтажным кронштейном и версию без монтажного кронштейна. Пожалуйста, выберите подходящий вам товар в соответствии с вашей реальной ситуацией. Обратите внимание, что для красоты продукта изделия с монтажными кронштейнами не имеют слова «gear'» в верхней части поверхности.

Специальная функция:

Сенсорный датчикНадежный дизайнПредупреждение о высокой скоростиАвтоматическое Управление яркостьюПереверните дисплей вверх дномНе нужно резать провода и не нужно паятьДаже если вы не используете мотоцикл, вы можете завершить настройки продукта. Установка может быть завершена, когда мотоцикл полностью остановлен.

Описание знака:

C: код, считывающий версию прошивкиL: изучение позиций шестеренкиF: Регулировка фильтрации (период выборки)B: Регулировка яркости чувствительности датчика на светильникH: HSW высокое Скорость Предупреждение функцияE: Предупреждение предупреждения о скорости двигателя ESWПеревернутый вверх дном дисплей перевернутый вверх дномСброс по умолчанию для всех значений по заводским умолчанию

Особенности:

Состояние: 100% новый брендСветильник Цвет: красный/синий/зеленый1-6 уровень IP68 водонепроницаемый дисплей шестерни

Факт:

Быстрая и точная

Мгновенная и точная индикация выбранной передачи (сразу после выхода сцепления) для дополнительного контроля и безопасности. Период выборки может быть скорректирован, чтобы сделать ответ быстрее или медленнее, в зависимости от скорости переключения и условий сигнала.

Сенсорный датчик

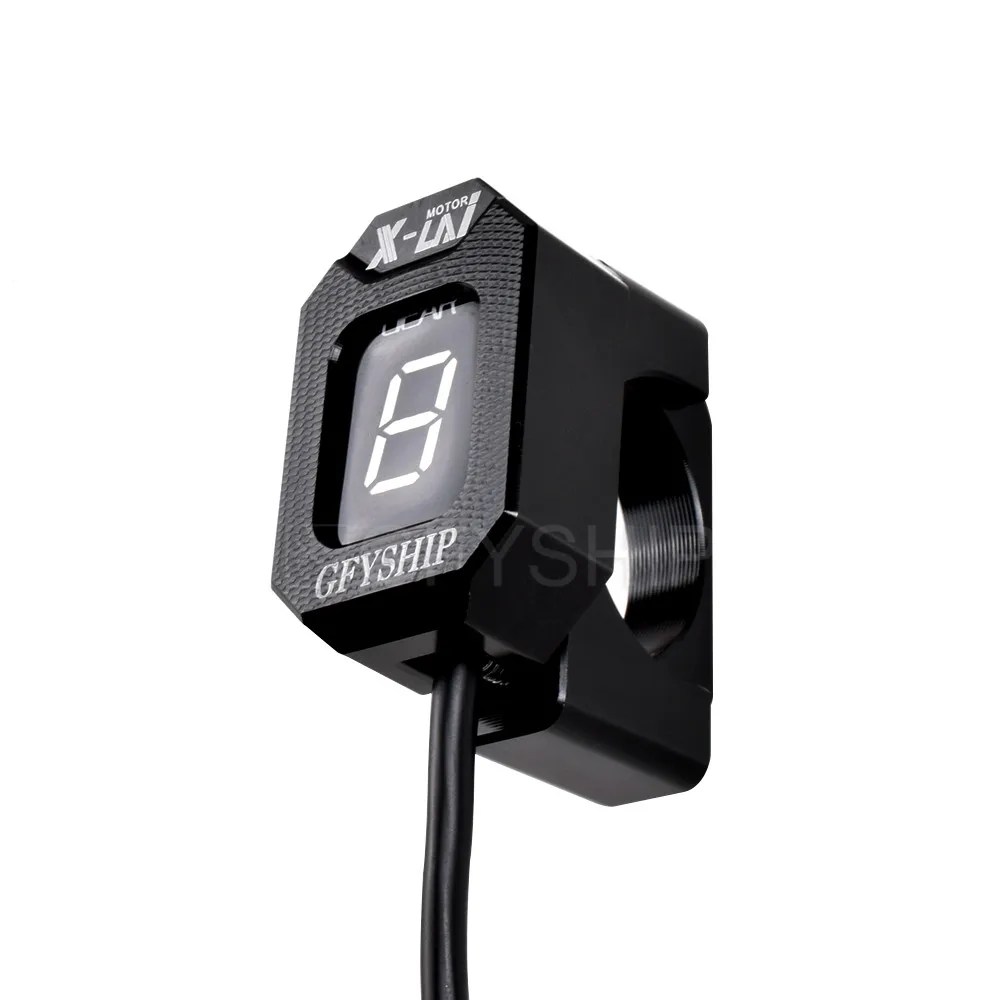

Все настройки могут быть выполнены с помощью сенсорного датчика, поэтому на корпусе нет отверстия, он полностью запечатан и инкапсулирован эпоксидной смолой. Сенсорная Чувствительная область находится в верхней части устройства. Однако после программирования устройство может быть установлено даже с верхней стороной, приклеенной к приборной панели (с помощью прилагаемых липких подушек) и будет работать должным образом. Его также можно использовать с дополнительным креплением GFYSHIP.

Автоматическое Управление яркостью

Яркость дисплея регулируется автоматически в зависимости от интенсивности окружающего светильник. Чувствительность сенсора может быть настроена в меню.

Функция предупреждения о высокой скорости

Если вы хотите, вы можете установить устройство, чтобы предупредить вас, когда установленная скорость дороги и/или установленная скорость двигателя превышена.

Надежный дизайн

-Полный SMT-дизайн, инкапсулированный в эпоксидной смолы-Флэш-память для хранения настроек пользователя даже при отключенном аккумуляторе-Только проверенные, высококачественные компоненты встроены-Каждое устройство тщательно проверяется перед отправкой

Приспособление:

Для Suzuki GSX-R600 2001-2021Для Suzuki GSX-R750 1998-2021Для Suzuki GSX-R1000 2001-2016

Установка:

1. Получить доступ к разъему датчика положения шестерни (GPS).Обычно это включает следующее:-Снимите сиденье-Поднимите или снимите топливный бакНайдите подходящий разъем на велосипеде к вашей модели.Вы можете найти более одного из этих разъемов под топливным баком. Вам нужен тот, который (обычно) имеет розовый, синий и черный/белыйПровода.2. Отсоедините устройство GPS.Убедитесь, что коробка передач находится в нейтральном положении и включите переключатель зажигания. Подождите несколько секунд. Индикатор нейтрали не должен гореть с отключенным gps-разъемом. После подтверждения этого выключите зажигание и перейдите к следующему шагу.3. Подключите GFYSHIP вилки к GPS муфте.4. Подключите красный провод GFYSHIP к включенному зажиганию + свинцу питания 12 В с помощью входящего разъема красного провода.Использование: Поместите раздетый велосипедный провод (переключаемый + 12 В) внутри БЕГОВОГО канала. Закройте боковую крышку до фиксации. Отрежьте лишнюю Длину, а затем полностью вставьте провод для раздетого крана (GIpro Red) и проверьте его положение. Вставьте лезвие (u-контакт) и нажмите вниз давлением пальца. Затем Полностью нажмите u-контакт с плоскогубцами. Закройте откидную верхнюю крышку до фиксации.Мощность должна включаться даже при выключении выключателя двигателя. Мы настоятельно рекомендуем нажав на оранжевый/зеленый (оранжевого цвета с тонкими зелеными полосками) провод на 2-полюсный задний стоп-сигнал светильник переключатель разъем или на диагностический разъем.

Настройка:

Примечание: Если устройство не указывает шестеренки правильно с предварительно установленными значениями положения шестерни, вам нужно будет начать процедуру обучения. Верхняя сторона корпуса-это сенсорная Чувствительная область, поэтому она должна храниться бесплатно, вдали от всех предметов. Если устройство находится в креплении, сначала снимите его.-Есть Коробка передач в нейтральном положении.-Выключите зажигание (дисплей должен быть пустым).-Включите зажигание и переключатель остановки двигателя для запуска положения (дисплей должен подсчитываться, а затем отображать «0»). Подождите не менее 2 секунд.-С указательным пальцем (без перчаток) нажмите на Верхнюю сторону устройства и удерживайте палец, пока не появится первая надпись меню. Снимите палец прямо сейчас.Примечание: Если коробка передач переключается на шестерню, доступ к меню будет отключен, даже если вы переместите назад на нейтральный. Закрутите ключ зажигания, чтобы начать перегрузку, если устройство не указывает шестеренки правильно, начните процедуру автоматического обучения.Выполните шаги либо в гараже с помощью двигателя (Положите велосипед на заднюю подставку), либо во время обычной езды.В меню выберите знак «L» и выполните Длительное нажатие.5. Когда вы видите мигающий знак «1», выберите 1-е снаряжение.Знак «1» начинает мигать быстрее, что указывает на то, что обучение находится в процессе.6. Когда вы видите знак «n» (далее), выберите следующую шестерню. Номер шестерни начинает мигать быстрее, когда устройство изучает новое положение шестерни.Повторите этот шаг до тех пор, пока не будут обучены Все шестерни.Примечание: Если вы хотите отменить или начать процесс, выключите ключ зажигания.Держите езду в верхней части, пока не начнет мигать знак «U» (обновление) (если у вашего велосипеда только 5 передач, это занимает больше времени, около 15s). Блок теперь запрограммирован и должен правильно указать все шестерни.
