Последнее обновление: 19.09.2024

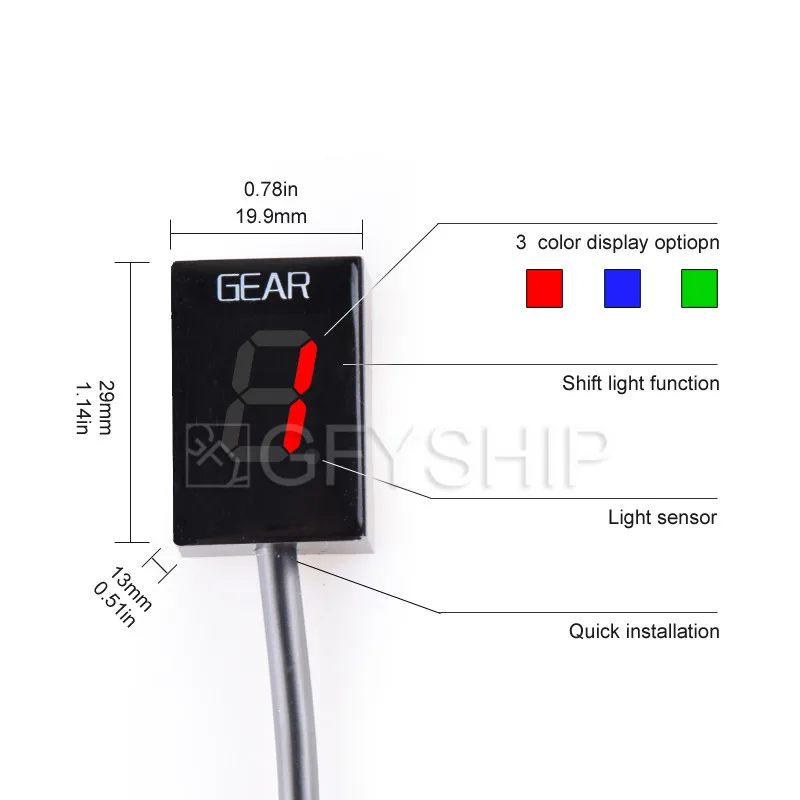

Особенности:
Состояние на 100% абсолютно новый
Цвет: черный
Светильник Цвет: красный/синий/зеленый
Дисплей шестерни 1-6
Не подключайте и Не играйте. Необходимо подключить четыре провода. Не нужно резать провода и не нужно паять.
Примечание:
Не пытайтесь установить изделие, если у вас нет основных механических навыков.
Применимость:
Для Yamaha FZ8 ABS 2010-2015 Для Yamaha FZ6 ABS 2006-2012 Для Yamaha SR400 2014-2019 Для Yamaha XV950 Bolt ABS 2017-2019Инструкции:
Вам нужно подключить 4 провода к проводке велосипеда. Высококачественные быстрые разъемы поставляются (4 Проводные краны). Не нужно резать провода и не нужно паять.
Все соединения могут быть выполнены либо под топливным баком, в коробке ECU или за блоком инструментов.
Для завершения установки рекомендуется проконсультироваться с Вашим дилером и/или обратиться к Руководству по обслуживанию, доступному для вашего велосипеда.
Из-за большого количества моделей велосипедов и транспортных средств, совместимых с этим комплектом, модель конкретных цветов проводов и инструкции по установке не описаны в этом документа.
1. Ключ зажигания должен быть в выключенном положении. Снимите сиденье, поднимите и поддерживайте топливный бак
2. Найдите соединитель датчика скорости.
A. Большинство мотоциклов имеют датчик скорости, установленный на коробке передач. Другие имеют датчик, установленный либо спереди, либо на заднем колесе.
B. Проследите за кабелем до тех пор, пока не обнаружите соединительную муфту датчика скорости. Это 3-контактный соединитель (за исключением BMW, которые используют 2 полюса).
C. Если вы сомневаетесь, проверьте руководство по обслуживанию велосипеда или попросите вашего дилера о месте соединения датчика скорости.
Подтверждение:
Отделите устройство датчика скорости. Поверните колеса во время включения зажигания. Спидометр должен указывать 0. Если да, выключите зажигание, повторно подключите муфту и перейдите к следующему шагу. Другой мудрый, если Спидометр регистрирует скорость, отличную от 0, вы не отключили правильный соединитель и должны смотреть снова.
ABS модели:
Некоторые велосипеды, оснащенные ABS, не имеют датчика скорости (например, Yamaha FJR1300 2006 +, VMAX 2009 +, Ducati ST4 2005 +). Сигнал скорости генерируется компьютером ABS.
На этих велосипедах нажмите провод сигнала скорости между компьютером ABS
И ECU коробка. Для подключения обратитесь к Руководству по обслуживанию велосипеда.

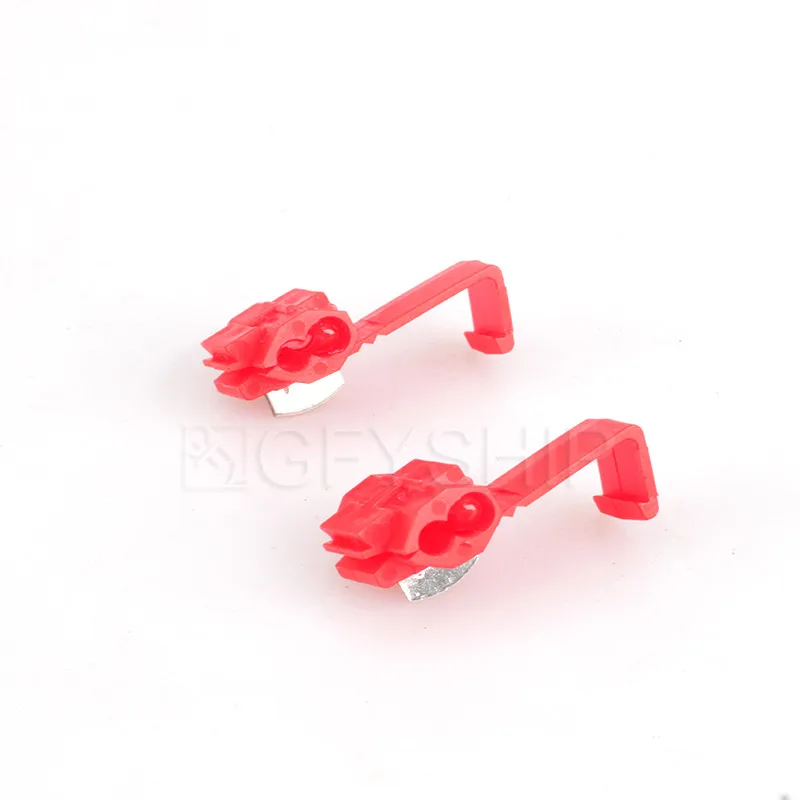

3. Подключите черный провод GFYSHIP к заземляющему проводу датчика с помощью входящего в комплект разъема красного провода.
Использование: Поместите несжатый провод (датчик заземления) внутри пробежки
Channel. Закройте боковую крышку до фиксации. Отрежьте лишнюю Длину, затем
Полностью вставьте провод (черный) и проверьте его положение.
Вставьте лезвие (u-контакт) и нажмите вниз давлением пальца. Затем, полностью
Нажмите u-контакт с плоскогубцами. Закройте откидную верхнюю крышку до фиксации.
Кроме того, Подключите черный провод GFYSHIP к шасси.
4. Подключите красный провод GFYSHIP к коммутируемому свинцу питания + 12 В, например, горячий провод переключателя заднего тормозного светильник или к источнику питания в футляре для предохранителя. Вы можете использовать источник питания датчика скорости, если его напряжение превышает 9 В.
Снова используйте красный проводной соединитель.
5. Проверьте правильность подключения питания и заземления:
Тесты #1:
Выберите нейтральный и включите зажигание
Дисплей GFYSHIP должен считать от 6 до 1, затем «L» мигает медленно.
(Если нет, дисплей не получает питания и/или земли.)
6. Подключите белый провод GFYSHIP к сигнальному проводу датчика скорости (или к проводу сигнала скорости от компьютера ABS). Как и раньше, используйте поставляемый соединитель Красного провода.
7. Подключите зеленый провод GFYSHIP к сигнальному проводу датчика коленчатого вала (звуковая катушка). Датчик коленчатого вала находится внутри Картера, как правило, рядом с генератором. Он имеет два провода. Кроме того, коснитесь провода сигнала tacho рядом с коробкой ECU. Снова используйте красный проводной соединитель.
Посылка включает в себя:
(1 шт.);Шестерни индикатор(Содержит инструкции по установке)
