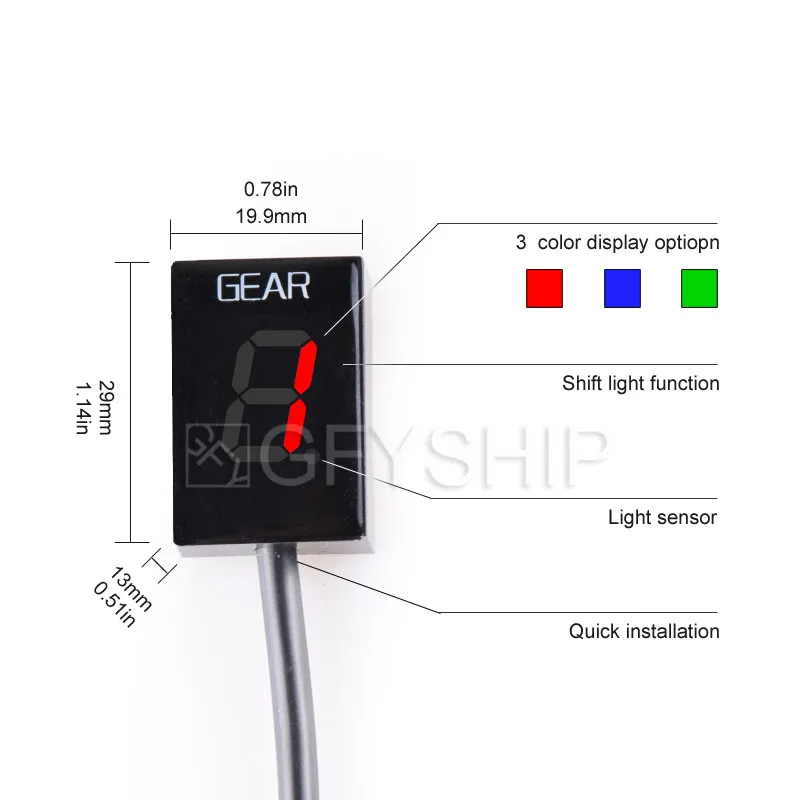

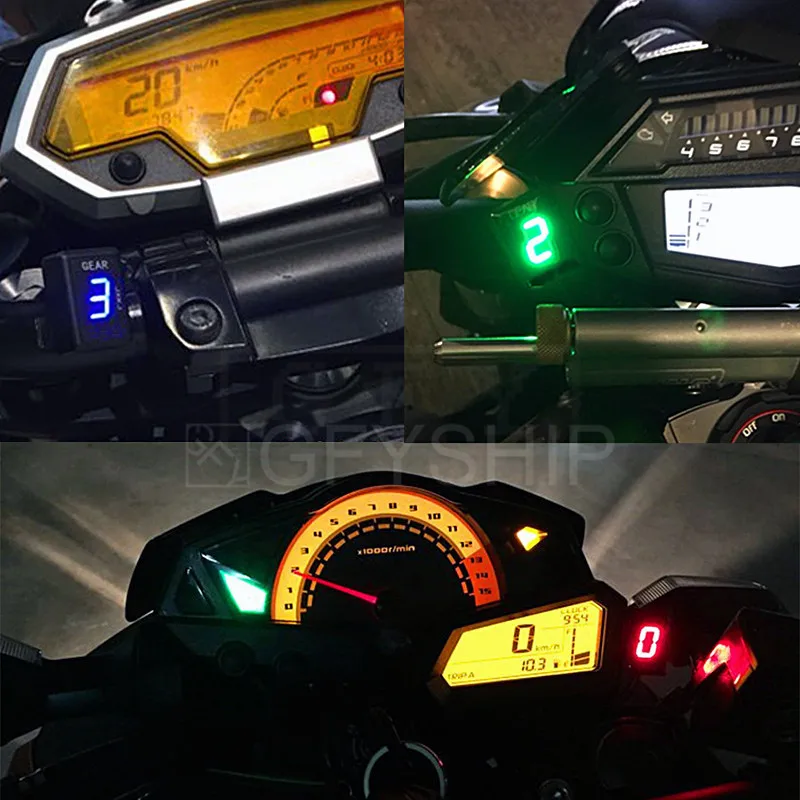

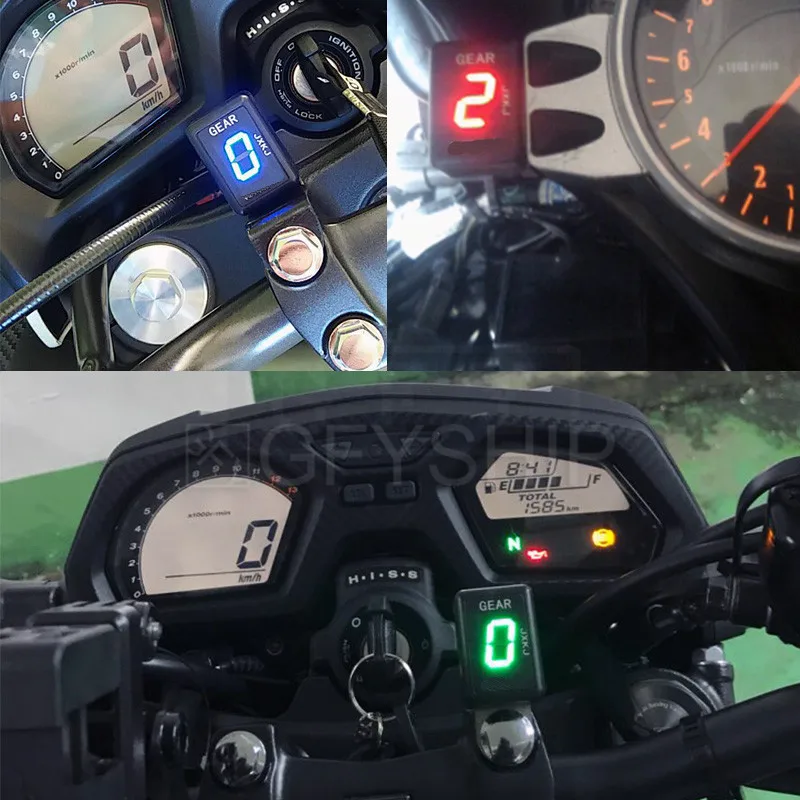

Особенности:
Состояние: 100% новый бренд
Цвет: черный
Светильник Цвет: красный/синий/зеленый
Дисплей шестерни 1-6
Применимость:
Для KTM EXC 250 NON FI модель все годы Для KTM EXC 300 NON FI модель все годы Для KTM EXC 400 NON FI модель все годы Для KTM EXC 450 без FI модели все годы Для KTM EXC 500 без FI модели все годы
Инструкция руководство:

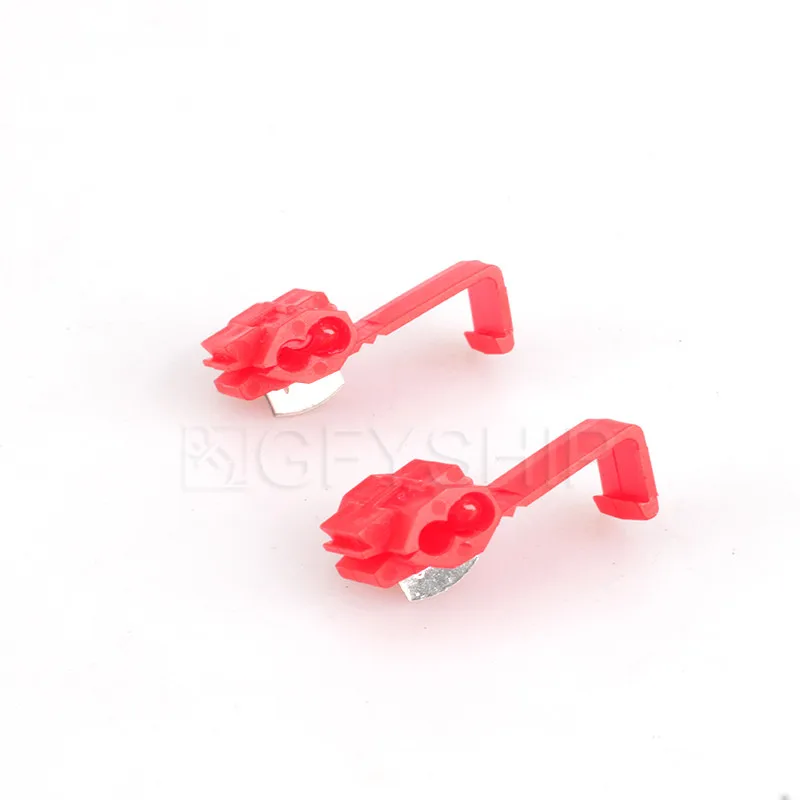

Вам нужно подключить 4 провода к проводке велосипеда. Высококачественные быстрые разъемы поставляются (4 Проводные краны). Не нужно резать провода и не нужно паять. Все соединения могут быть выполнены либо под топливным баком, в коробке ECU или за блоком инструментов.
В таблице ниже представлен обзор подключения:
Gfyship провода
Подключение к
Красный
+ 12 В коммутируемый источник питания
Черный
Заземление свинца или шасси
Белый
Сигнал скорости, нажмите в любом месте между датчиком скорости и кластером инструмента. На некоторых моделях ABS нажмите на сигнал скорости в любом месте между компьютером ABS и коробкой ECU.
Зеленый
Сигнал Tacho, нажмите в любом месте между коробкой ECU и кластером инструментов. Кроме того, нажмите на сигнальный провод из 2-провод Датчик коленчатого вала (катушка пикапа), где угодно между датчиком и коробкой ЭБУ.
Для завершения установки рекомендуется проконсультироваться с Вашим дилером и/или обратиться к Руководству по обслуживанию, доступному для вашего велосипеда. Из-за большого количества моделей велосипедов и транспортных средств, совместимых с этим комплектом, модель конкретных цветов проводов и инструкции по установке не описаны в этом документа.
1. Ключ зажигания должен быть в выключенном положении. Снимите сиденье, поднимите и поддерживайте топливный бак
2. Найдите соединитель датчика скорости.
A. Большинство мотоциклов имеют датчик скорости, установленный на коробке передач. Другие имеют датчик, установленный либо спереди, либо на заднем колесе.
B. Проследите за кабелем до тех пор, пока не обнаружите соединительную муфту датчика скорости. Это 3-контактный соединитель (за исключением BMW, которые используют 2 полюса).
C. Если вы сомневаетесь, проверьте руководство по обслуживанию велосипеда или попросите вашего дилера о месте соединения датчика скорости.
Подтверждение:
Отделите устройство датчика скорости. Поверните колеса во время включения зажигания. Спидометр должен указывать 0. Если да, выключите зажигание, повторно подключите муфту и перейдите к следующему шагу. Другой мудрый, если Спидометр регистрирует скорость, отличную от 0, вы не отключили правильный соединитель и должны смотреть снова.
ABS модели:
Некоторые велосипеды, оснащенные ABS, не имеют датчика скорости (например, Yamaha FJR1300 2006 +, VMAX 2009 +, Ducati ST4 2005 +). Сигнал скорости генерируется компьютером ABS.
На этих велосипедах нажмите провод сигнала скорости между компьютером ABS
И ECU коробка. Для подключения обратитесь к Руководству по обслуживанию велосипеда.
3. Подключите черный провод GFYSHIP к заземляющему проводу датчика с помощью входящего в комплект разъема красного провода.
4. Подключите красный провод GFYSHIP к коммутируемому свинцу питания + 12 В, например, горячий провод переключателя заднего тормозного светильник или к источнику питания в футляре для предохранителя. Вы можете использовать источник питания датчика скорости, если его напряжение превышает 9 В.
Снова используйте красный проводной соединитель.
6. Подключите зеленый провод GFYSHIP к сигнальному проводу датчика коленчатого вала (звуковая катушка). Датчик коленчатого вала находится внутри Картера, как правило, рядом с генератором. Он имеет два провода. Кроме того, коснитесь провода сигнала tacho рядом с коробкой ECU. Снова используйте красный проводной соединитель.
Настройка:
Вам необходимо настроить модуль после установки. После повторного нажатия кнопки включения
Дисплей отсчитывается назад (от 6 до 1), показывая, что память чистая.
-Поднимите заднее колесо с земли с помощью подставки и начните
Двигатель в нейтральном положении. (Если у вас нет подставки, вы можете настроить устройство во время
Для верховой езды. Найдите длинный прямой дорожный светильник с дорожным потоком.)
-Дисплей будет мигать «1».Выберите первую шестерню, отпустите сцепление и удерживайте скорость вращения выше холостого хода.
Дисплей мигает быстрее, пока устройство учится передаче.
-Когда на дисплее отображается «2», выберите второе снаряжение.Повторите этот процесс до тех пор, пока все шестерни не будут продуманы (5 или 6).Устройство запрограммировано и должно правильно указывать шестерни.
Теперь, когда зажигание включено, дисплей отсчитывает вперед (от 1 до 6), указывая
Что он полностью функциональный.
Посылка включает в себя:
(1 шт.);Шестерни индикатор
