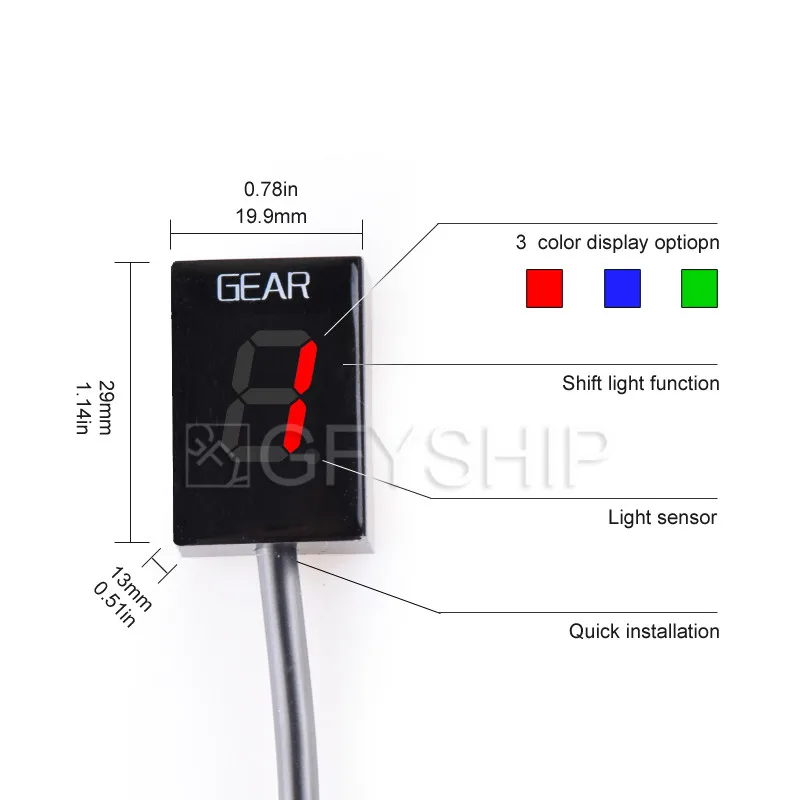

Особенности:
Состояние на 100% абсолютно новый
Цвет: черный
Светильник Цвет: красный/синий/зеленый
Дисплей шестерни 1-6
Не подключи и не работай. Необходимо подключить четыре провода. Не нужно резать провода, не нужно паять.
Примечание:
Не пытайтесь установить продукт, если у вас нет основных механических навыков.
Применимость:
Для Yamaha XT1200Z Super Tenere 2010-2013 Для Yamaha Diversion ABS 2009-2015 Для Yamaha XJ6 ABS 2009-2015Инструкции:

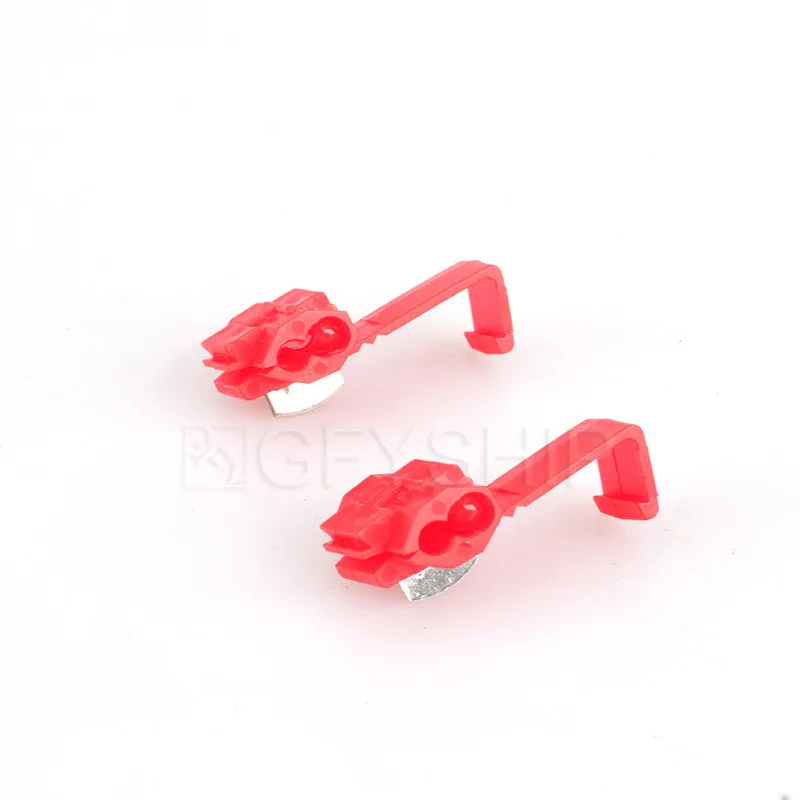

Вам необходимо подключить 4 провода к велосипеду, жгут проводов. Высококачественные быстроразъемные разъемы поставляются (4 Проводные краны). Не нужно резать провода, не нужно паять.
Все соединения могут быть выполнены либо под топливным баком, в коробке ЭБУ, либо за кластером приборов.
Для установки рекомендуется проконсультироваться с дилером и/или сверяться с руководством по эксплуатации, которое доступно для вашего велосипеда.
Из-за большого количества моделей велосипедов и транспортных средств, совместимых с этим набором, модели определенных цветов проводов и инструкции по монтажу не описаны в этом документа.
1. Ключ зажигания должен быть в выключенном положении. Снимите сиденье, поднимите и закрепите топливный бак
2. Определите устройство для соединения датчика скорости.
A. Большинство мотоциклов имеет датчик скорости, установленный на коробке передач. Другие имеют датчик, установленный либо спереди, либо сзади.
B. Проследите за кабелем до тех пор, пока не обнаружите устройство для соединения датчика скорости. Это 3-контактный соединитель (за исключением BMW, которые используют 2 полюса).
C. Если вы сомневаетесь, ознакомьтесь с руководством по обслуживанию велосипеда или уточните у своего продавца местоположение соединительного датчика скорости.
Подтверждение:
Разделите устройство датчика скорости. Вращайте колеса, пока зажигание включено. Спидометр должен указывать 0. Если да, выключите зажигание, восстановите соединение и выполните следующий шаг. По-другому, если Спидометр фиксирует скорость, отличающуюся от 0, вы не отключили правильный соединитель и должны смотреть снова.
ABS модели:
Некоторые велосипеды, оснащенные АБС-пластиком, не имеют датчика скорости (например, Yamaha FJR1300 2006 +, VMAX 2009 +, Ducati ST4 2005 +). Скорость Сигнала генерируется ABS компьютера.
На этих велосипедах нажмите провод скоростного сигнала между компьютером ABS
И коробка ECU. Для проводки см. Руководство по эксплуатации велосипеда.
3. Подключите gfyship черный провод к заземленный кабель датчика, используя красный провод разъем для подключения к комплект поставки.
Использование: Поместите провод без поломки (датчик заземления) внутри пробежки
Channel. Закройте боковую крышку до тех пор, пока не будет закрыта. Отрежьте излишки длины, затем
Полностью вставьте провод для нажатия (черный) и проверьте его положение.
Вставьте лезвие (u-contact) и нажмите вниз под давлением пальца. Затем, полностью
Нажмите на u-контакт с плоскогубцами. Закройте откидную верхнюю крышку до тех пор, пока не будет закрыта.
Кроме того, Подключите черный провод GFYSHIP к заземлению шасси.
4. Подключите красный провод GFYSHIP к включенному + 12 В свинцу питания, например, горячий провод переключателя на задний стоп-светильник или к свинцу питания в футляре для fusebox. Вы можете использовать блок питания датчика скорости, если его напряжение выше 9 В.
Снова используйте поставляемый коннектор Красного провода.
5. Проверьте, верны ли разъемы питания и заземления:
Тест № 1:
Выберите нейтраль и включите зажигание
Дисплей GFYSHIP должен подсчитывать от 6 до 1, затем «L» мигает медленно.
(Если нет, дисплей не получает питания и/или заземление.)
6. Подключите белый провод GFYSHIP к сигнальному проводу датчика скорости (или к проводу сигнала скорости от компьютера ABS). Как и раньше, используйте поставляемый Коннектор с красным проводом.
7. Подключите зеленый провод GFYSHIP к сигнальному проводу датчика коленчатого вала (катушка захвата). Датчик коленчатого вала находится внутри Картера, как правило, рядом с генератором. Имеется два провода. Также нажмите на провод сигнала тахометра рядом с коробкой ЭБУ. Снова используйте поставляемый коннектор Красного провода.
Посылка включает в себя:
(1 шт.);Шестерни индикатор(Содержит инструкции по установке)
