Happymodel ExpressLRS модуль ES900TXES900RX аппаратное обеспечение ELRS дальнего действия 915 МГц868 МГц Поддержка вместо ES915TXES915RX

Примечание:

Имеющиеся запасы будут отправлены в соответствии со старым модулем ES915TX.

Новая версия ExpressLRS hardware 868MHz/900MHz TX и RX module-ES900TX и ES900RX выходит, который вместо ES915TX и ES915RX из-за нехватки чипов SMT32.

Обзор:

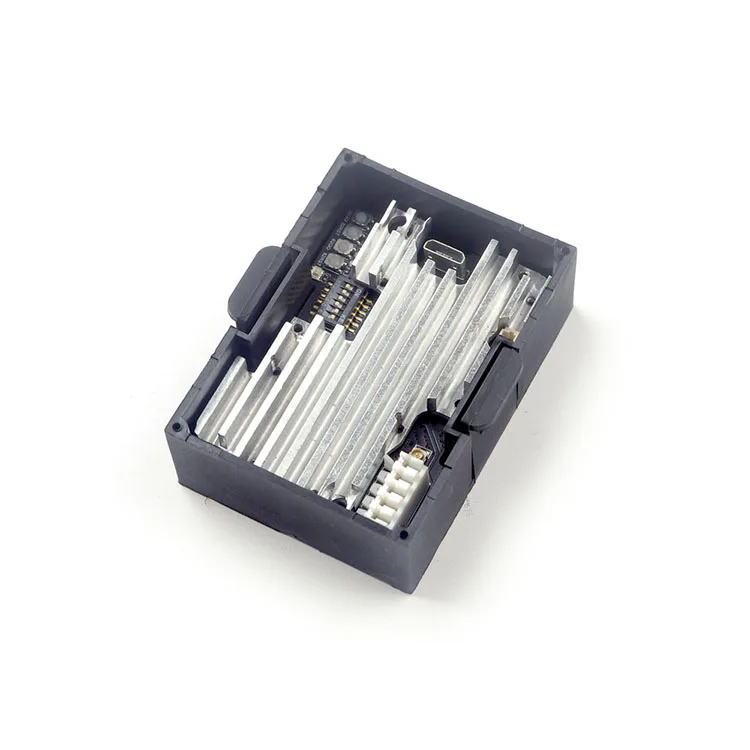

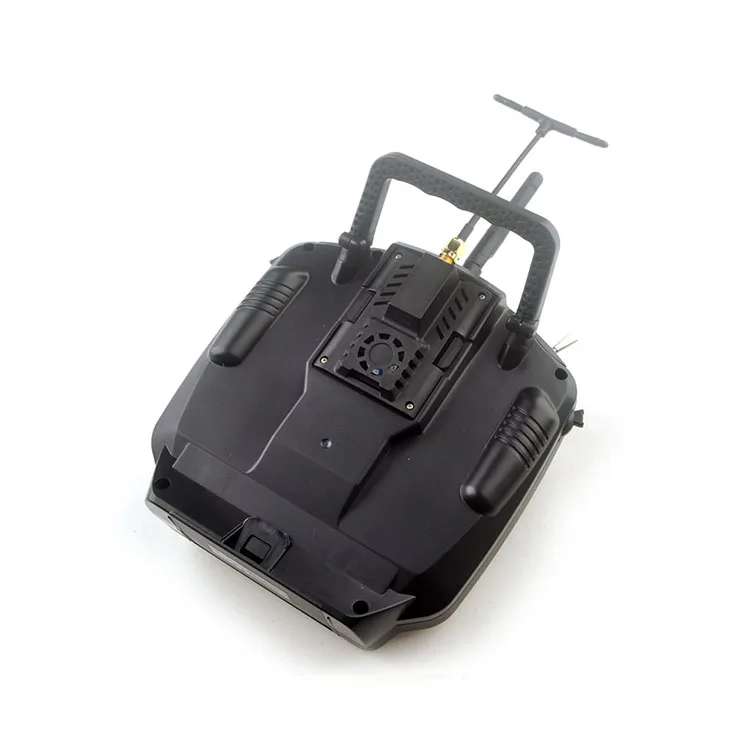

Модули ES900TX и ES900RX-это набор беспроводного передаточного оборудования с большим диапазоном 915 МГц/868 МГц (опционально), разработанного и разработанного на основе программного обеспечения с открытым исходным кодом ExpressLRS. Этот набор модулей отличается сверхдальним диапазоном, стабильной работой и низкой задержкой. Модуль совместим с большинством удаленных контроллеров Opentx, особенно подходит для дистанционных контроллеров серии Radiomaster TX16S и Jumper T12 T16 T18, в основном подключается и воспроизводится. Мы специально настроили теплоотвод для модуля передатчика, а также оставляем за собой место установки вентилятора 2006, который может помочь модулю передатчика работать стабильно в условиях высокой мощности.

Новый модуль ES900TX поставляется с вентилятором 2006 года, он будет работать автоматически, когда мощность TX составляет 250 мВт.

Характеристики:

ES900TX:

MCU:ESP32 + ESP8285

Размер: 55 мм * 39 мм * 11 мм

Вес: 9,2 грамм (только TX модуль)

Разъем антенны: SMA

Вход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 в

Частота RF опционально: 915 МГц или 868 МГц (ЕС)

Максимальная выходная мощность: <33dBm (для> 27dBm операции, мы рекомендуем добавить вентилятор для охлаждения силы)

Функция обновления прошивки Wifi для ES900TX будет доступна в течение короткого времени.

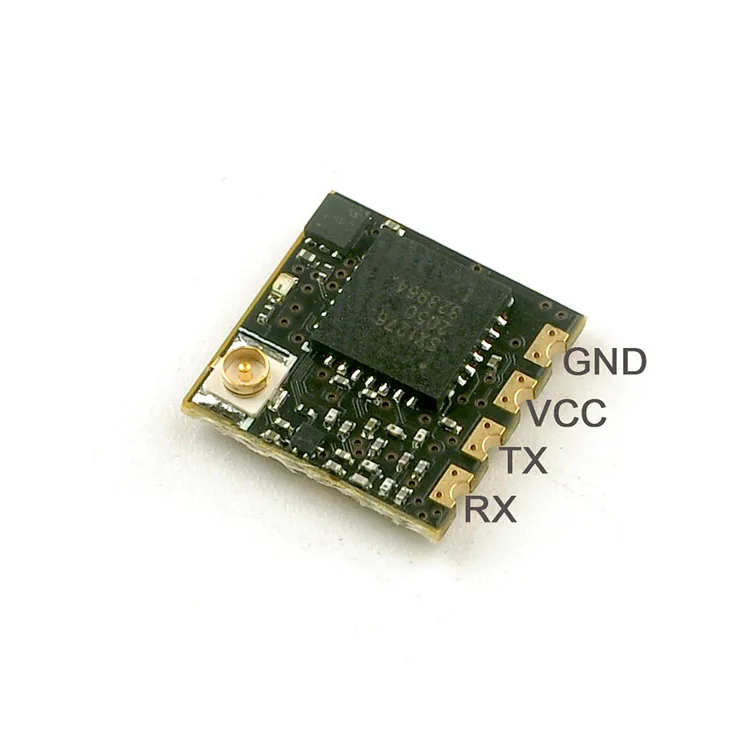

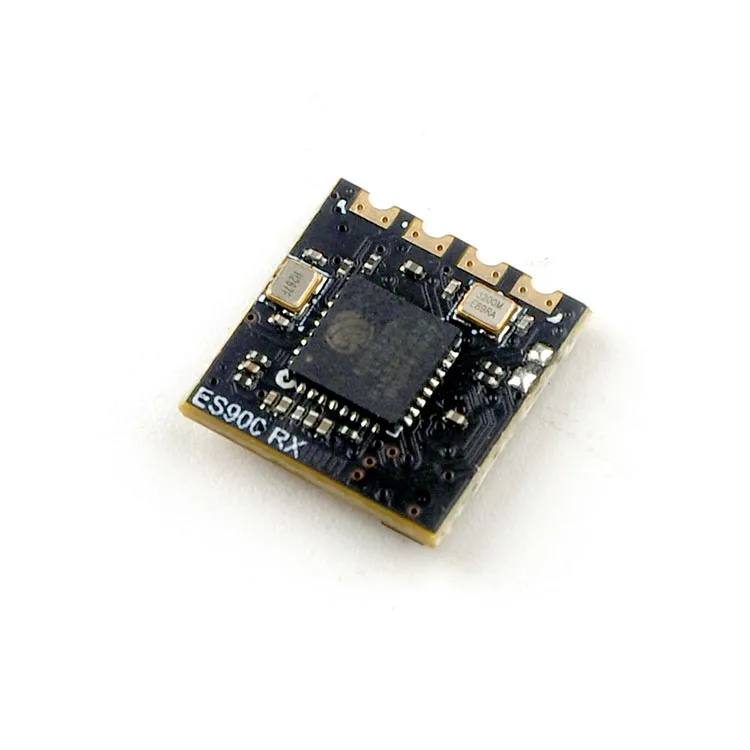

ES900RX:

MCU: ESP8285

Вход VCC: 5 В

Рабочий ток: ~ 100 мА

Протокол Rx к FC: CRSF

Частота RF опционально: 915 МГц или 868 МГц (ЕС)

Размер: 12 мм * 12 мм * 3 мм

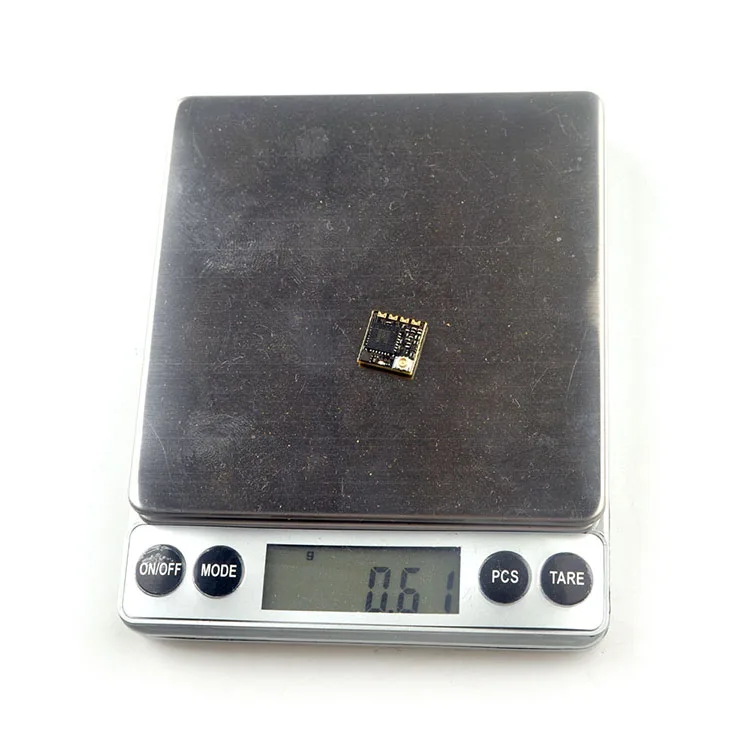

Вес: 0,60 г (без антенны)

Разъем антенны: IPEX1

Выходная мощность телеметрии: <17dBm

RC7 прошивка для ES900RX скачать:

Прошивка ExpressLRS RC7 для ES900 RX 915MHz и 868MHz [обновление по wifi]

Так как прошивка ExpressLRS постоянно совершенствуется и обновляется, мы настоятельно рекомендуем вам использовать прошивку обновления конфигуратора ExpressLRS, чтобы получить лучший опыт

Конфигуратор:Https://github.com/ExpressLRS/ExpressLRS-Configurator/releases

Прошивка:Https://github.com/ExpressLRS/ExpressLRS/releases

Процедура привязки:

-Подсоедините питание к ES900RX, подождите, пока красный светодиодный индикатор ES900RX выключится, немедленно выключите питание, а затем повторите вышеуказанные действия. Когда ES900RX включен в третий раз, красный светодиодный светильник начнет быстро мигать, что означает, что ES900RX входит в режим привязки.

-Вставьте модуль ES900TX или ES915TX в Радиопередатчик и выберите внешний режим RF в протокол CRSF, затем вы можете найти меню ELRS из радиосистем, войти в ELRS и нажать [Bind], красный светодиодный модуль ES900RX выключится, затем начнет медленно мигать и, наконец, становится твердым, Это означает, что Привязка успешно.

Обновление прошивки ES900RX по wifi процедура:

-Введите ES900RX в режим привязки, а затем подождите около 1 минуты и не связывайтесь с ним, затем ES900RX автоматически перейдет в режим Wi-Fi, вы можете подключить Wi-Fi горячий горшок «ExpressLRS RX», введя пароль «expresslrs»

-Посетите веб-сайт обновления прошивки, введите «10.0.0.1» и выберите правильную прошивку, затем нажмите «Обновить», подождите около 1 ~ 2 минут, процесс обновления завершится, и вы можете найти «обновление прошивки успешно и перезагрузка», это означает, что обновление завершено.

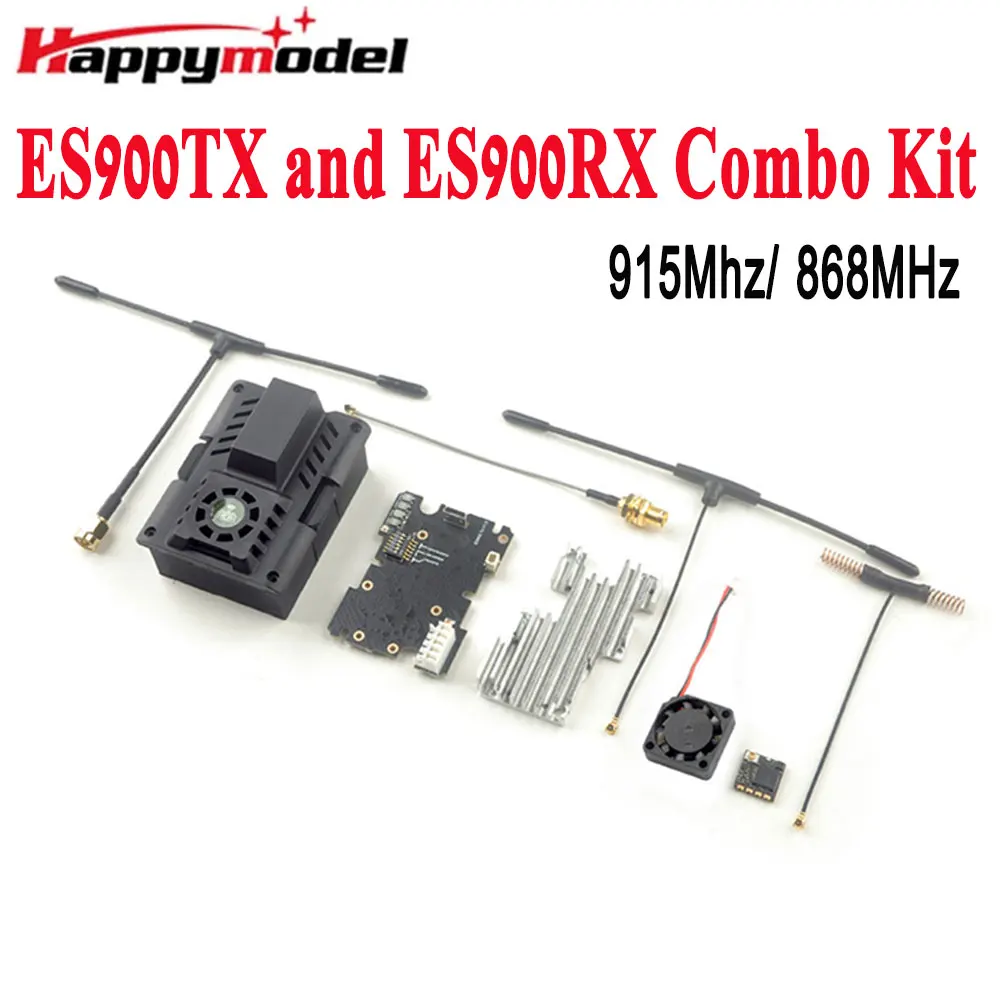

Посылка включает:

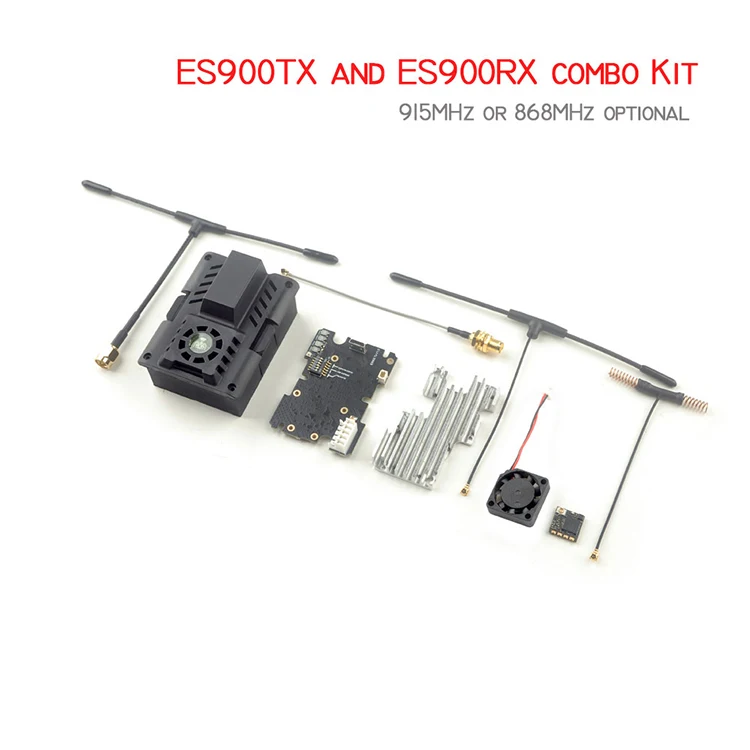

ES900TX и ES900RX 915 МГц комплект:

Модуль ES900TX 915 МГц-1 шт.

1 приемник ES900RX 915 МГц

1 x TX 915 МГц антенна

2 x RX 915 МГц антенна

1 x литье JR Bay установленный чехол для TX module

1 x радиатор

1 х провод адаптера

1 x вентилятор 2006

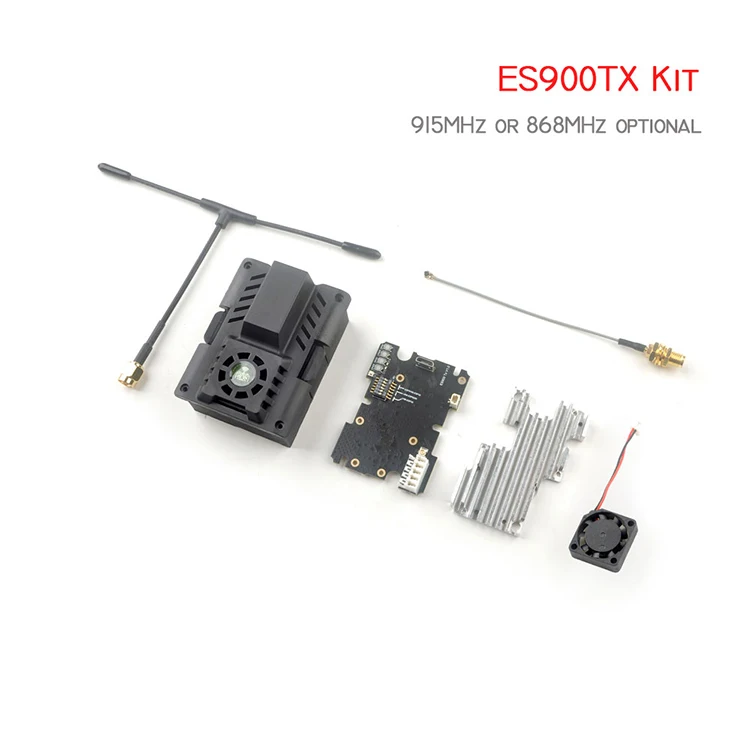

ES900TX 915 МГц:

Модуль ES900TX 915 МГц-1 шт.

1 x TX 915 МГц антенна

1 x литье JR Bay установленный чехол для TX module

1 x радиатор

1 х провод адаптера

1 x вентилятор 2006

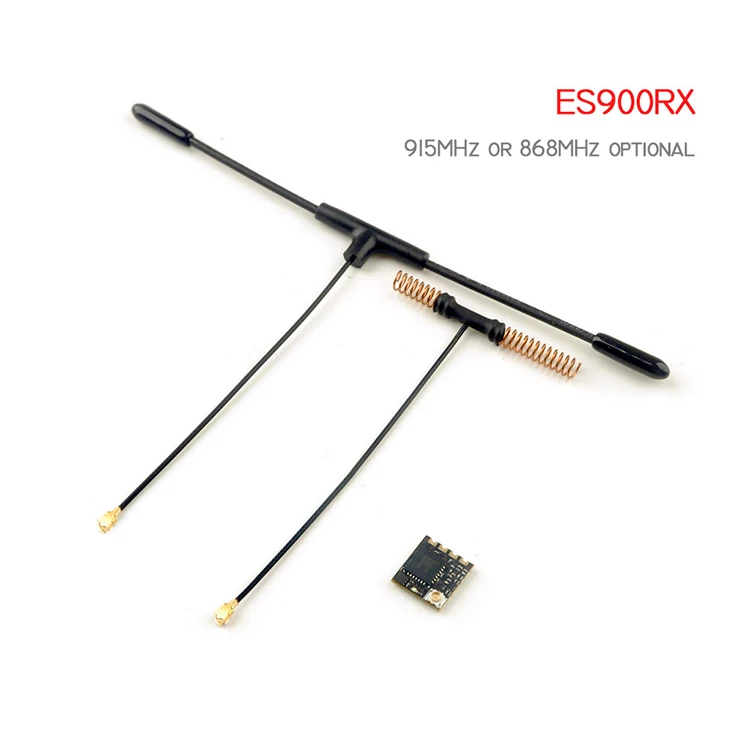

ES900RX 915 МГц:

1 приемник ES900RX 915 МГц

2 x RX 915 МГц антенна
