Модуль Happymodel express SLRS ES900TXES900RX, аппаратное обеспечение ELRS большого радиуса действия 915 МГц868 МГц, поддержка ES915TXES915RX

Новейшая модель;

Примечание: новая версия оборудования ExpressLRS 868 МГц/900 МГц TX и RX module-ES900TX и ES900RX, выходящая вместо ES915TX и ES915RX из-за отсутствия чипов smt32. Разработка ExpressLRS скоро выпустит новую цель для ES900TX и ES900RX.

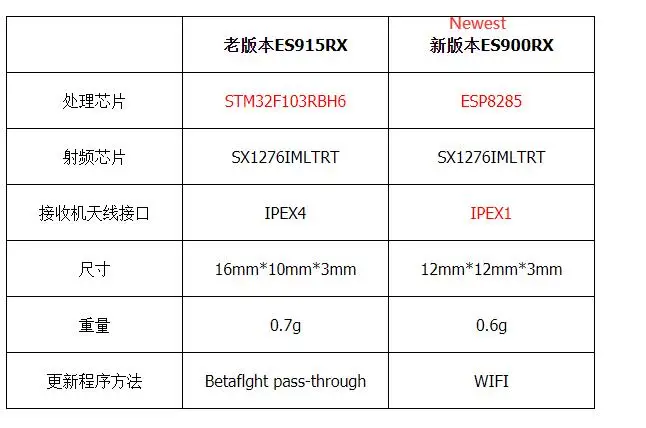

ES915RX (прекращен)

ES900 RX

ES915TX (прекращен)

ES900TX

MCU

STM32F103RBH6

ESP8285

STM32F103C8T6

ESP32 + ESP8285

ВЧ-микросхемы

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

Штепсельная Вилка антенны

IPEX4

IPEX1

SMA

SMA

Измерение

16 мм * 10 мм * 3 мм

12 мм * 12 мм * 3 мм

55 мм * 39 мм * 13 мм

55 мм * 39 мм * 11 мм

Вес

0,7 г

0,6 г

/

/

Встроенное программное обеспечение для загрузки

Betaflight проходной

Betaflight сквозной или Wifi

Sd-карта или конфигуратор

Wi-Fi или конфигуратором

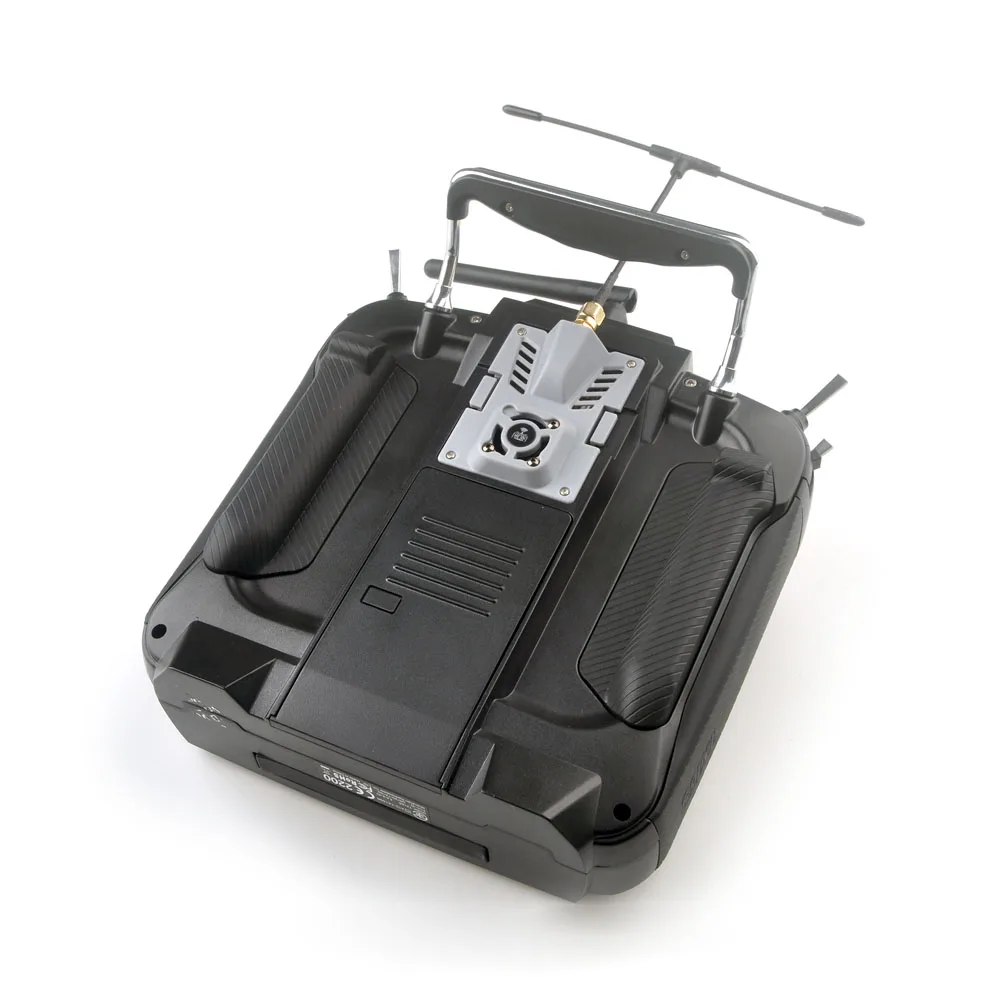

Модули ES900TX и ES900RX-это набор оборудования беспроводной передачи с большим диапазоном 915 МГц/868 МГц (опционально), разработанное и разработанное на основе программного обеспечения ExpressLRS с открытым исходным кодом. Этот набор модулей отличается сверхбольшим радиусом действия, стабильной работой и низкой задержкой. Модуль совместим с большинством пультов дистанционного управления Opentx, особенно подходит для пультов дистанционного управления серии Radiomaster TX16S и Jumper T12 T16 T18, в основном подключи и работай. Мы специально подгоняем теплоотвод для модуля передатчика, а также оставляем место установки вентилятора 2006, который может помочь модулю передатчика работать стабильно в условиях высокой мощности.

Новый модуль ES900TX поставляется с вентилятором 2006, он будет работать автоматически, когда мощность TX составляет 250 мВт.

Источник на GitHub:Https://github.com/ExpressLRS/ExpressLRSExpressLRS сообщество:ExpressLRS-Высокопроизводительная связь радиоуправления

Поскольку прошивка ExpressLRS постоянно совершенствуется и обновляется, мы настоятельно рекомендуем вам использовать прошивку обновления конфигурации ExpressLRS для получения наилучшего опытаКонфигураторомHttps://github.com/ExpressLRS/ExpressLRS-Configurator/releasesВстроенное программное обеспечениеHttps://github.com/ExpressLRS/ExpressLRS/releases

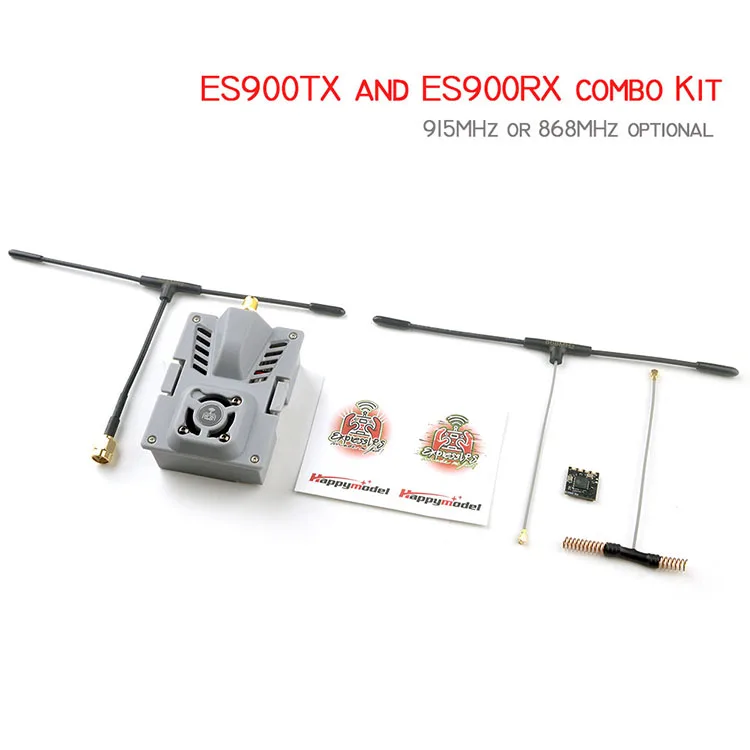

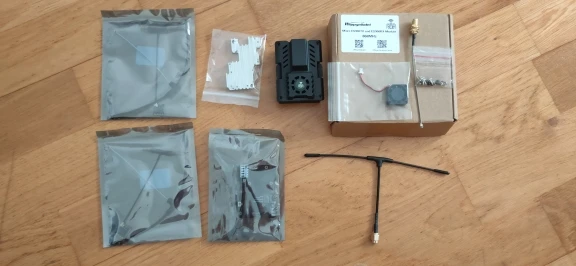

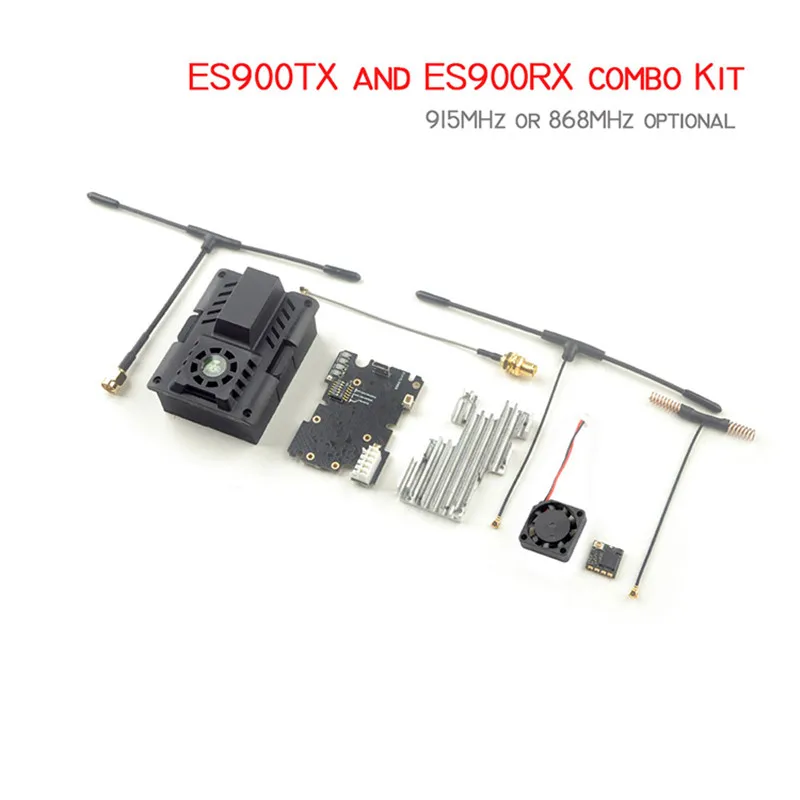

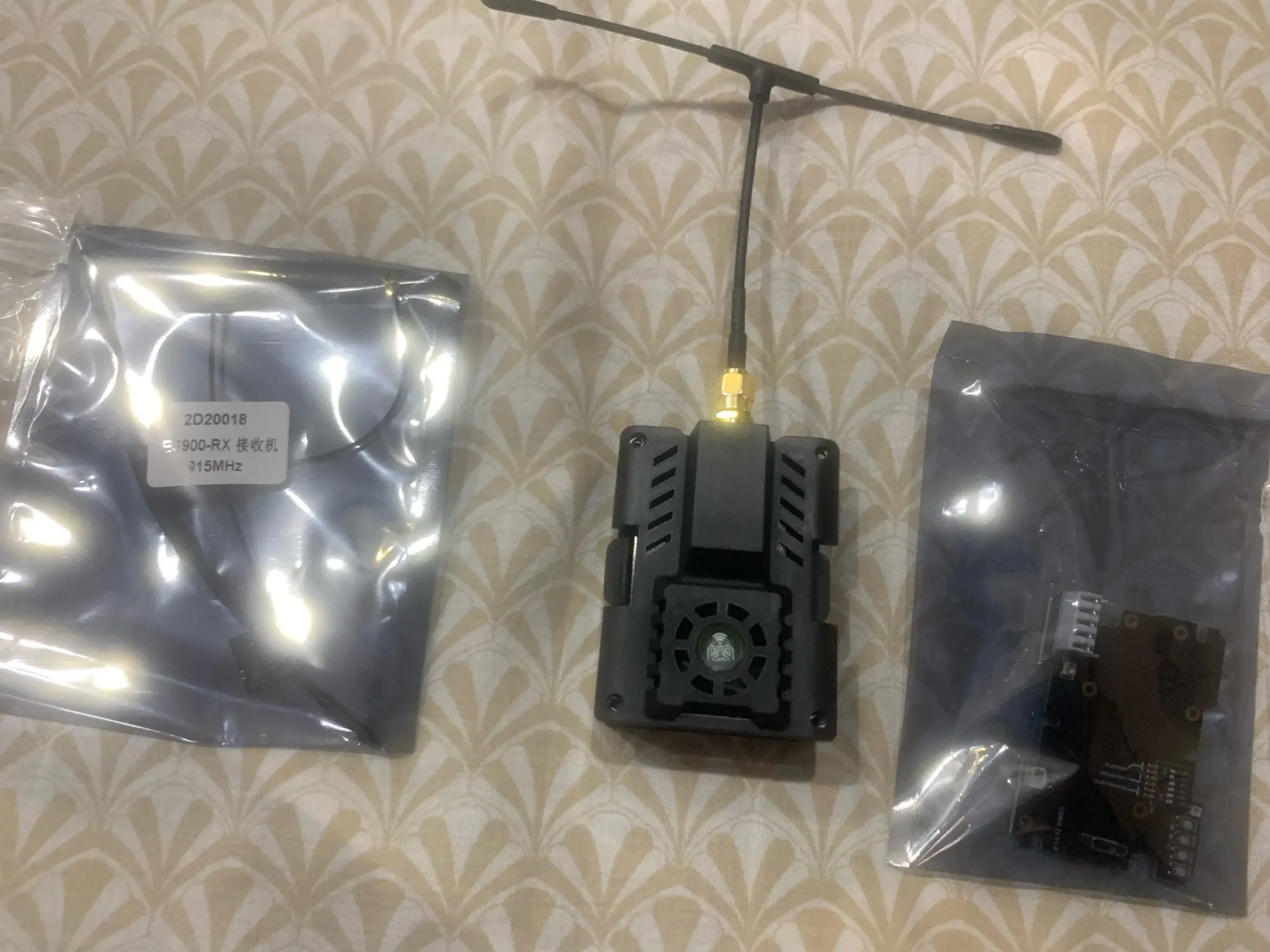

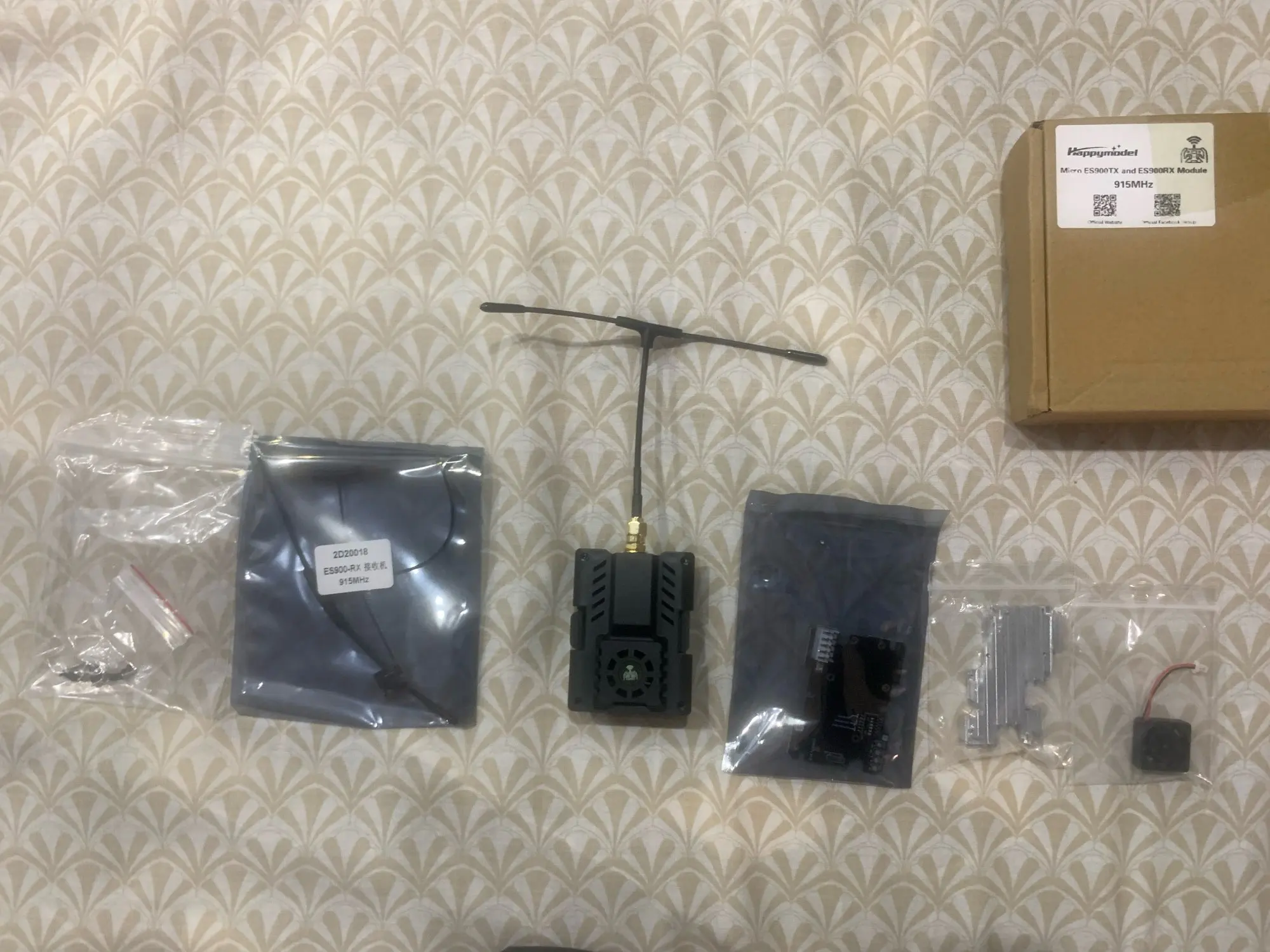

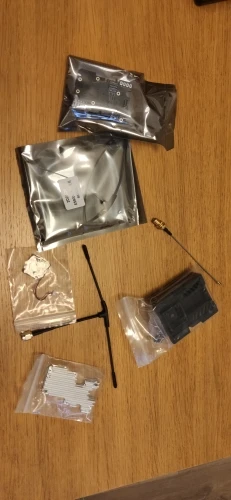

Новая версия комплекта ES900TX и ES900RX включает в себя:Модуль ES900 TX x1(868 МГц или 915 МГц опционально)ES900 RX модуль x1(868 МГц или 915 МГц опционально)TX антенна x1(868 МГц или 915 МГц опционально)RX Антенна x2(868 МГц или 915 МГц опционально)Литье JR Bay Установленный Корпус для TX модуль x1Теплоотвод x1Адаптер провода x12006 вентилятор x1

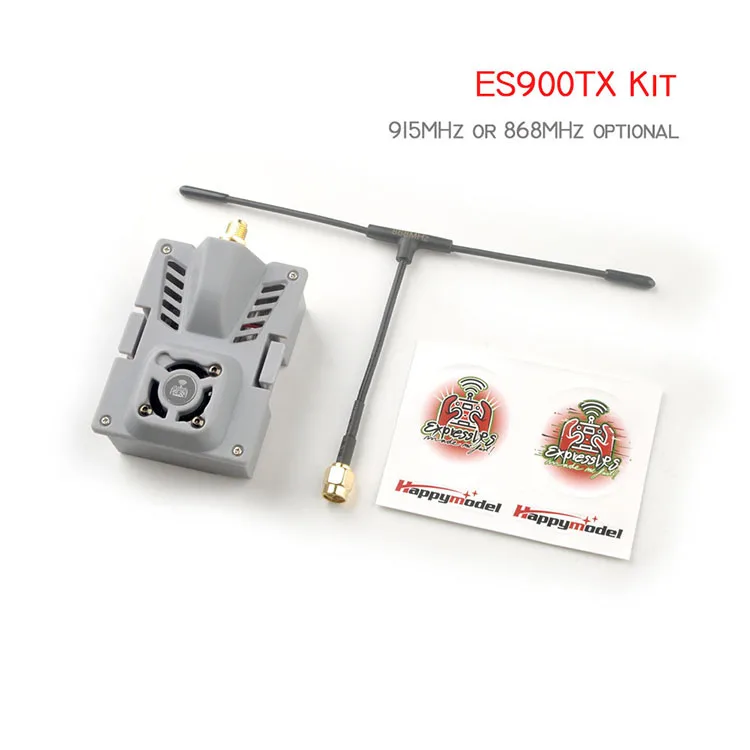

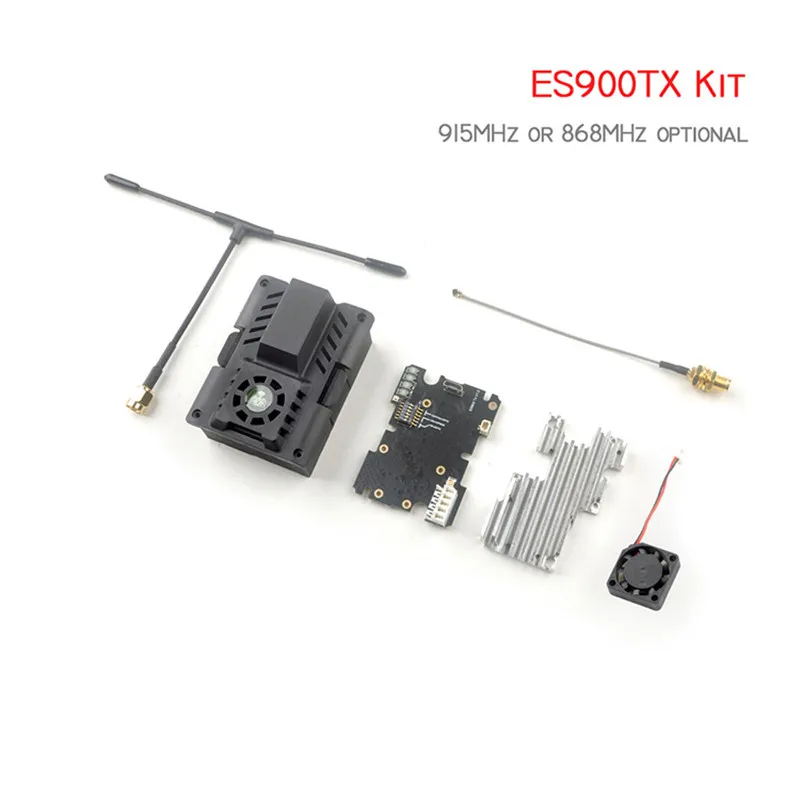

ES900TX упаковка включаетМодуль ES900 TX x1(868 МГц или 915 МГц опционально)TX антенна x1(868 МГц или 915 МГц опционально)Литье JR Bay Установленный Корпус для TX модуль x1Теплоотвод x1Адаптер провода x12006 вентилятор x1

ES900RX упаковка включаетES900 RX модуль x1(868 МГц или 915 МГц опционально)RX Антенна x2(868 МГц или 915 МГц опционально)

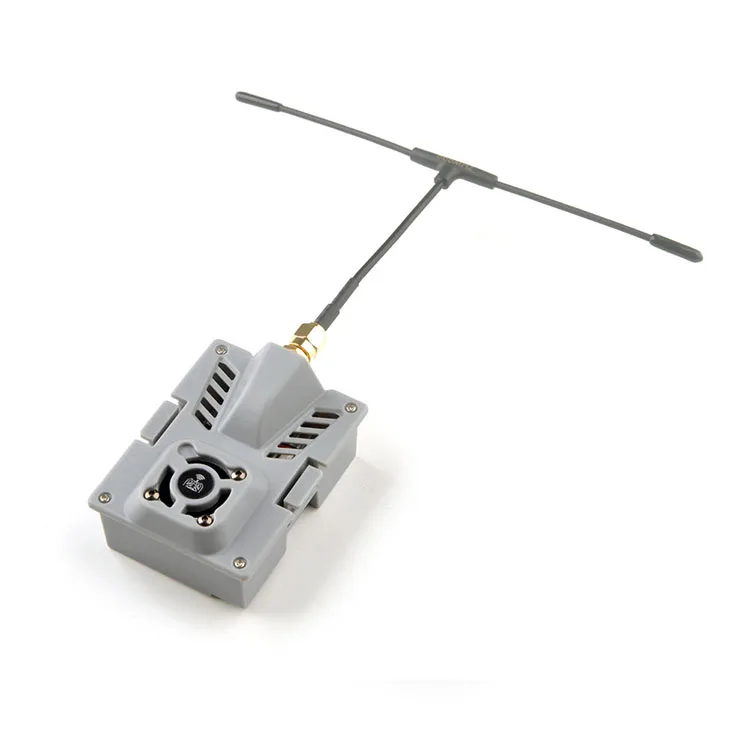

Технические характеристики:ES900TX:MCU:ESP32 + ESP8285Размер: 55 мм * 39 мм * 11 ммВес: 9,2 грамм (только модуль TX)Антенный Разъем: SMAВход VCC: 5 ~ 13 в, рекомендуется 5v ~ 9vЧастота RF на выбор: 915 МГц или 868 МГц (ЕС)Максимальная выходная мощность: <33 дБм (для> 27 дБм операции, мы рекомендуем добавить вентилятор для силового охлаждения)Функция обновления прошивки Wifi для ES900TX будет доступна в короткие сроки.

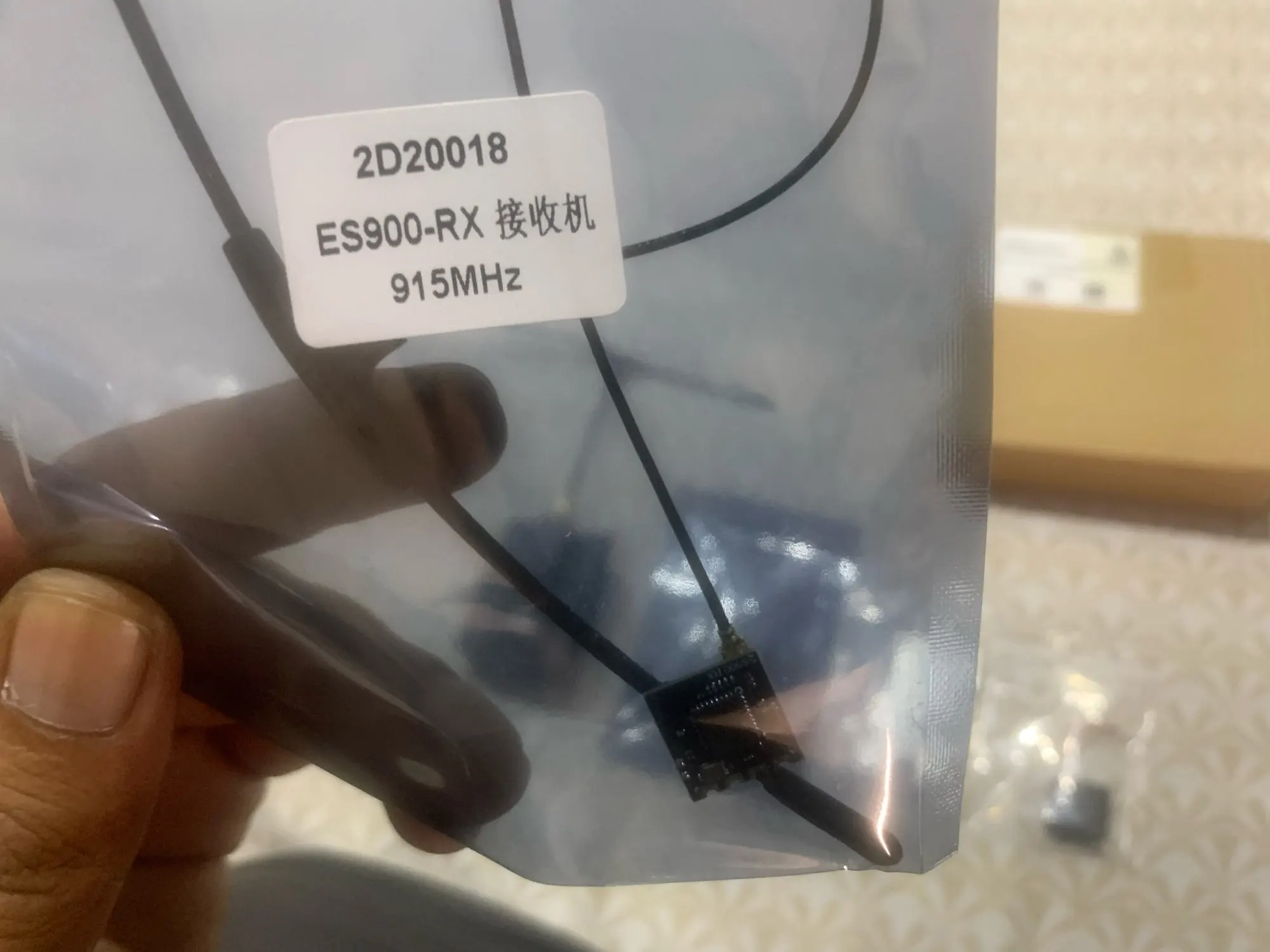

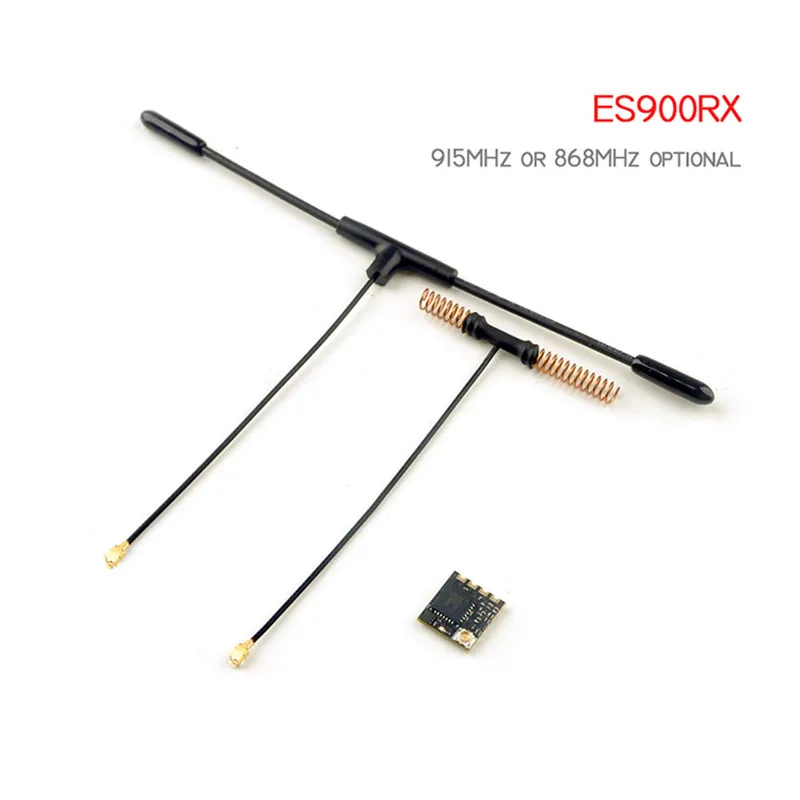

ES900RX:MCU:ESP8285Вход VCC: 5 ВРабочий ток: ~ 100 мАПротокол Rx к FC: CRSFЧастота RF на выбор: 915 МГц или 868 МГц (ЕС)Размер: 12 мм * 12 мм * 3 ммВес: 0,60 г (исключая антенну)Антенного разъема: IPEX1Телеметрия Выходная мощность: <17 дБмRC7 прошивка для ES900RX Загрузка:Прошивка ExpressLRS RC7 для ES900 RX 915 МГц и 868 МГц [обновление по wifi]

ES915RX (Снято с производства):MCU:STM32F103RBH6Вход VCC: 3,7 ~ 24 В рекомендуется 5v ~ 12vРабочий ток: ~ 100 мАПротокол Rx к FC: CRSFЧастота RF на выбор: 915 МГц или 868 МГц (ЕС)Размер: 16 мм * 10 мм * 3 ммВес: 0,70 г (исключая антенну)Антенного разъема: IPEX4Телеметрия Выходная мощность: <17 дБм

ES915TX (Снято с производства):MCU:STM32F103C8T6Размеры: 55 мм * 39 мм * 13 мм (включая теплоотвод)Вес: 23 грамма (исключая антенну)Антенный Разъем: SMAВход VCC: 5 ~ 13 в, рекомендуется 5v ~ 9vЧастота RF на выбор: 915 МГц или 868 МГц (ЕС)Максимальная выходная мощность: <33 дБм (для> 27 дБм операции, мы рекомендуем добавить вентилятор для силового охлаждения)RC7 прошивка для ES915TX ES868TX Загрузка:Прошивка ExpressLRS RC7 для ES915TX ES868TX 915 МГц и 868 МГц [обновление по SDcard]

Привязать процесс производства:

Подайте питание на ES900RX, подождите, пока красный светодиод на ES900RX не выключен, немедленно выключите питание, а затем повторите снова вышеуказанные шаги. Когда ES900RX включается в третий раз, красный светодиодный индикатор начнет быстро мигать дважды, что означает, что ES900RX переходит в режим привязки

Вставьте модуль ES900TX или ES915TX в Радиопередатчик и выберите внешний режим RF в протокол CRSF, затем вы можете найти меню ELRS в радиосистемах, войдите в ELRS и нажмите [Bind], красный светодиод на модуле ES900RX выключится, затем начнет медленно мигать и, наконец, становится твердым, Это означает успешно привязать.

ES900RX обновление прошивки по wifi процедура:

Сделайте ES900RX в режим привязки, а затем подождите около 1 минуты и не связывайтесь с ним, тогда ES900RX будет автоматически переходить в режим Wifi, вы можете подключить Wi-Fi горячий горшок “ExpressLRS RX”, введите пароль “expresslrs”

Посетите веб-сайт обновления прошивки, введите “10.0.0.1”, и выберите правильную прошивку, затем нажмите “update”, подождите около 1 ~ 2 минут, процесс обновления завершится, и вы можете найти «обновление прошивки успешно и перезагрузка», это означает, что обновление закончено.
