Модуль дальнего действия ExpressLRS ES900TX ES900RX 915 МГц 868 МГц для радиомастера TX16S Jumper T12 T18 FPV микро мини дроны дальнего действия

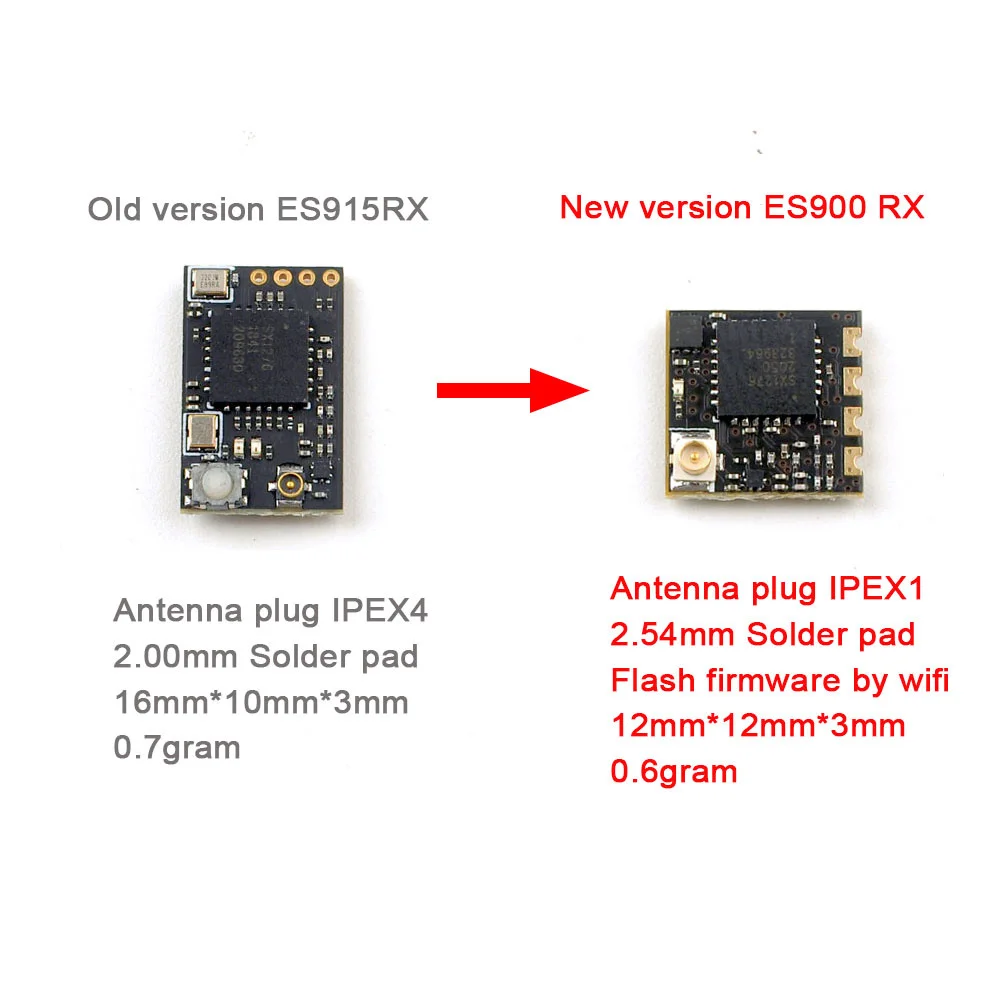

Примечание: новая версия ExpressLRS hardware 868MHz/900MHz TX и RX module-ES900TX и ES900RX выходит вместо ES915TX и ES915RX из-за нехватки 32 чипов. Разработка ExpressLRS выпустит новую цель для ES900TX и ES900RX в ближайшее время.

ES915 RX

ES900 RX

ES915TX

ES900TX

MCU

STM32F103RBH6

ESP8285

STM32F103C8T6

ESP32 + ESP8285

Радиочастотный чип

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

Штепсельная Вилка антенны

IPEX4

IPEX1

SMA

SMA

Размеры

16 мм * 10 мм * 3 мм

12 мм * 12 мм * 3 мм

55 мм * 39 мм * 13 мм

55 мм * 39 мм * 11 мм

Вес

0,7 г

0,6 г

/

/

Загрузка прошивки

Betaflight сквозной

Betaflight сквозной или Wifi

Sd-карта или конфигуратор

Wifi или конфигуратор

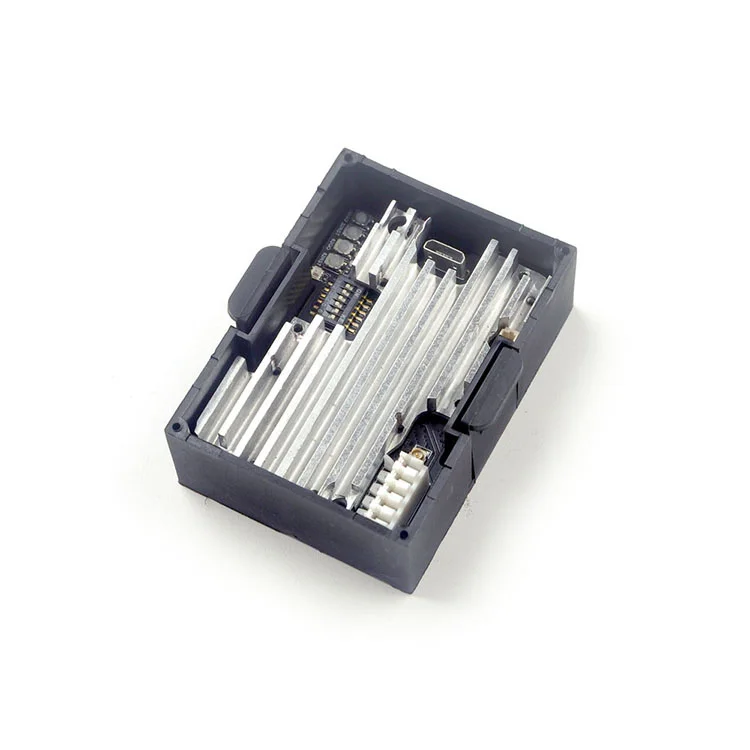

Модули ES900TX и ES900RX-это набор беспроводного передаточного оборудования с большим диапазоном 915 МГц/868 МГц (опционально), разработанного и разработанного на основе программного обеспечения с открытым исходным кодом ExpressLRS. Этот набор модулей отличается сверхдальним диапазоном, стабильной работой и низкой задержкой. Модуль совместим с большинством удаленных контроллеров Opentx, особенно подходит для дистанционных контроллеров серии Radiomaster TX16S и Jumper T12 T16 T18, в основном подключается и воспроизводится. Мы специально настроили теплоотвод для модуля передатчика, а также оставляем за собой место установки вентилятора 2006, который может помочь модулю передатчика работать стабильно в условиях высокой мощности.

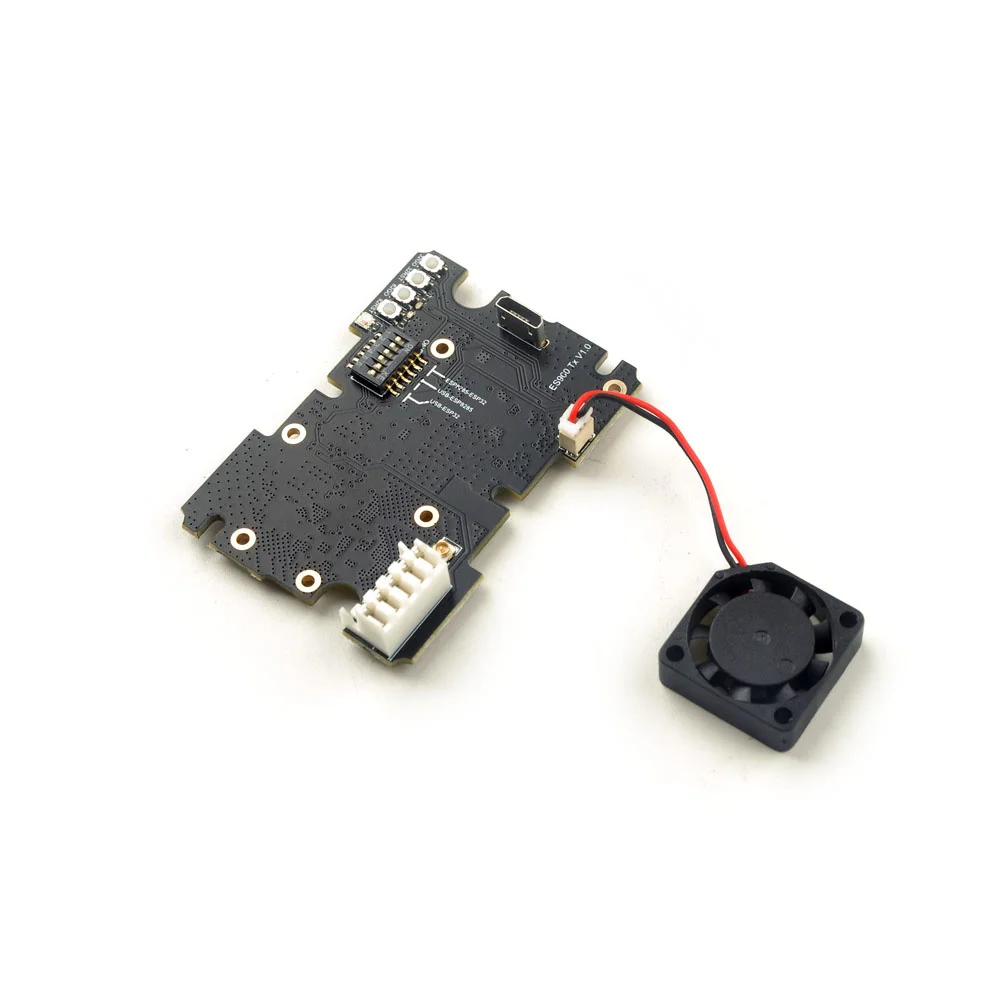

Новый модуль ES900TX поставляется с вентилятором 2006 года, он будет работать автоматически, когда мощность TX составляет 250 мВт.

Источник на GitHub:Https://github.com/ExpressLRS/ExpressLRSСообщество ExpressLRS:ExpressLRS-высокопроизводительная радиосвязь

Так как прошивка ExpressLRS постоянно совершенствуется и обновляется, мы настоятельно рекомендуем вам использовать прошивку обновления конфигуратора ExpressLRS, чтобы получить лучший опытКонфигураторHttps://github.com/ExpressLRS/ExpressLRS-Configurator/releasesПрошивкаHttps://github.com/ExpressLRS/ExpressLRS/releases

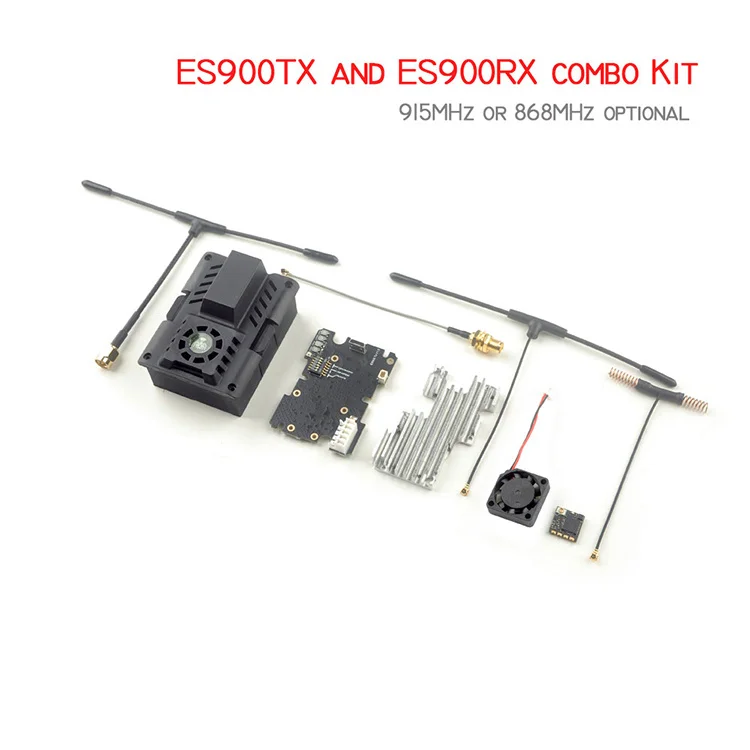

Новая версия ES900TX и ES900RX комплект посылка включает в себя:ES900 TX модуль x1(868 МГц или 915 МГц опционально)ES900 RX модуль x1(868 МГц или 915 МГц опционально)TX антенна x1(868 МГц или 915 МГц опционально)RX Антенна x2(868 МГц или 915 МГц опционально)Литье JR Bay установленный чехол для TX module x1Радиатор x1Провод адаптера x1Вентилятор 2006 x1

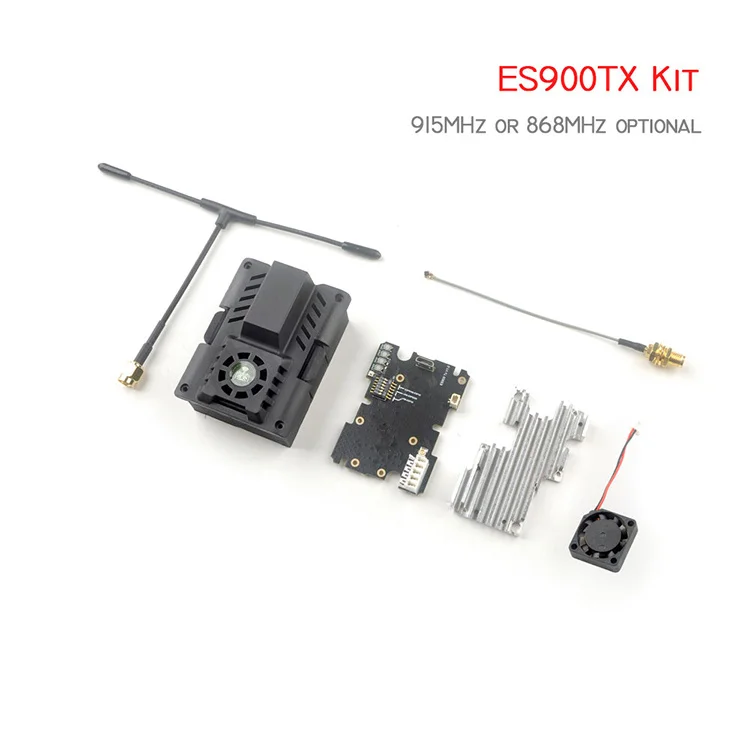

ES900TX посылка включает в себяES900 TX модуль x1(868 МГц или 915 МГц опционально)TX антенна x1(868 МГц или 915 МГц опционально)Литье JR Bay установленный чехол для TX module x1Радиатор x1Провод адаптера x1Вентилятор 2006 x1

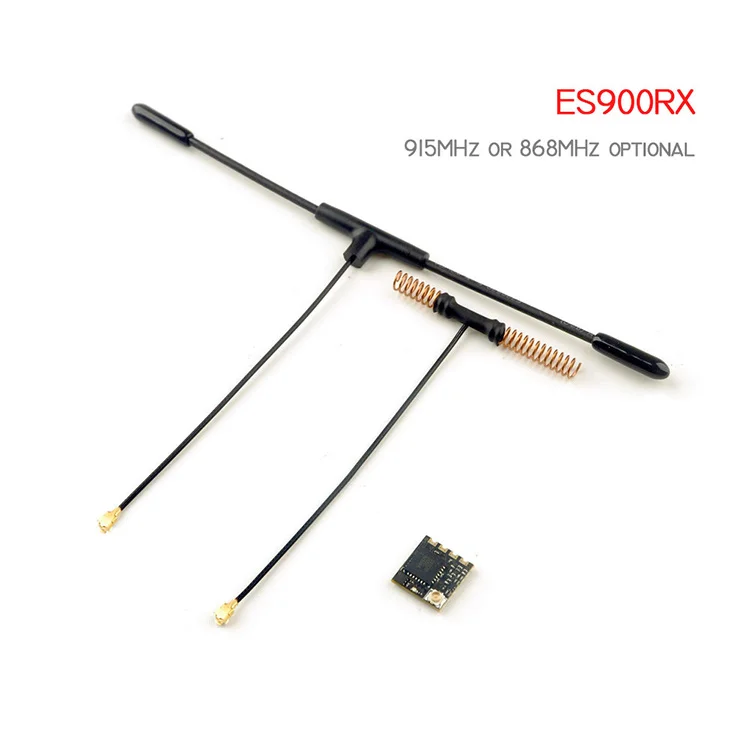

ES900RX посылка включает в себяES900 RX модуль x1(868 МГц или 915 МГц опционально)RX Антенна x2(868 МГц или 915 МГц опционально)

Характеристики:ES900TX:MCU:ESP32 + ESP8285Размер: 55 мм * 39 мм * 11 ммВес: 9,2 грамм (только TX модуль)Разъем антенны: SMAВход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 вЧастота RF опционально: 915 МГц или 868 МГц (ЕС)Максимальная выходная мощность: <33dBm (для> 27dBm операции, мы рекомендуем добавить вентилятор для охлаждения силы)Функция обновления прошивки Wifi для ES900TX будет доступна в течение короткого времени.

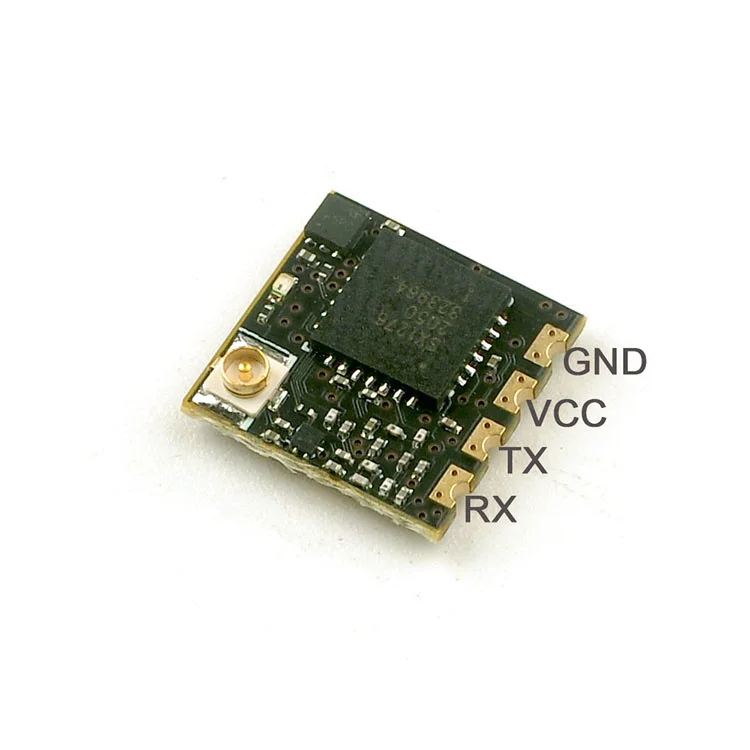

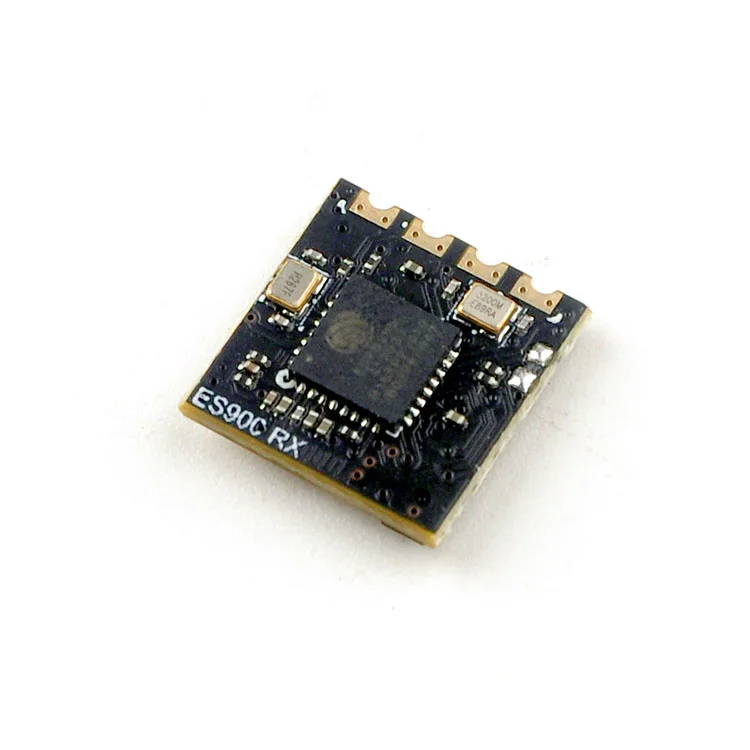

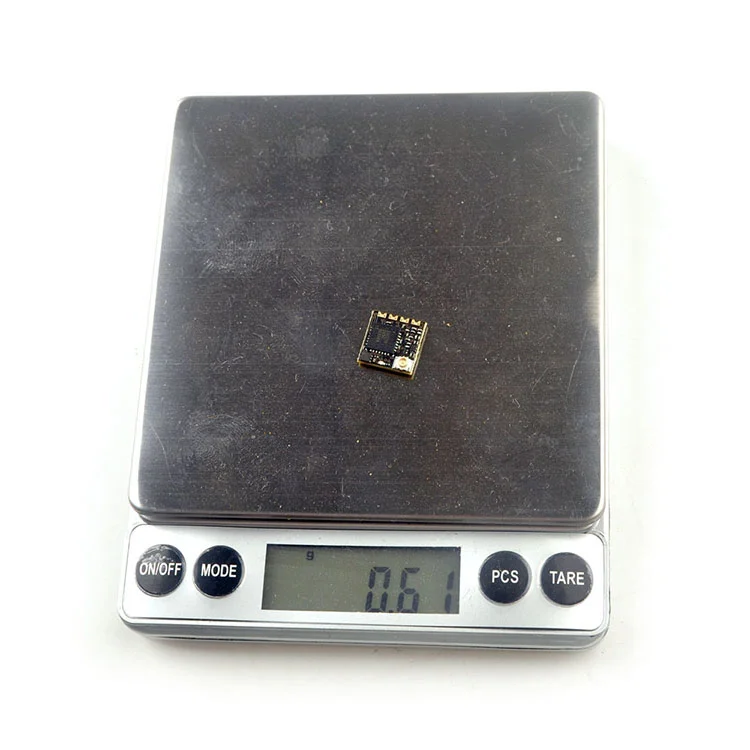

ES900RX:MCU:ESP8285Вход VCC: 5 ВРабочий ток: ~ 100 мАПротокол Rx к FC: CRSFЧастота RF опционально: 915 МГц или 868 МГц (ЕС)Размер: 12 мм * 12 мм * 3 ммВес: 0,60 г (без антенны)Разъем антенны: IPEX1Выходная мощность телеметрии: <17dBmRC7 прошивка для ES900RX скачать:Прошивка ExpressLRS RC7 для ES900 RX 915MHz и 868MHz [обновление по wifi]

ES915RX (Прекращено):

MCU:STM32F103RBH6

VCC Входное напряжение: 3,7 ~ 24v рекомендуемое 5v ~ 12v

Рабочий ток: ~ 100 мА

Протокол Rx к FC: CRSF

Частота RF опционально: 915 МГц или 868 МГц (ЕС)

Размер: 16 мм * 10 мм * 3 мм

Вес: 0,70 г (без антенны)

Разъем антенны: IPEX4

Выходная мощность телеметрии: <17dBm

ES915TX (Прекращено):

MCU:STM32F103C8T6

Размеры: 55 мм * 39 мм * 13 мм (включая радиатор)

Вес: 23 грамм (исключая антенну)

Разъем антенны: SMA

Вход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 в

Частота RF опционально: 915 МГц или 868 МГц (ЕС)

Максимальная выходная мощность: <33dBm (для> 27dBm операции, мы рекомендуем добавить вентилятор для охлаждения силы)

RC7 прошивка для ES915TX ES868TX скачать:

Прошивка ExpressLRS RC7 для ES915TX ES868TX 915MHz и 868MHz [обновление по SDcard]

Процедура привязки:

Поставьте питание на ES900RX, подождите, пока красный светодиодный индикатор на ES900RX выключится, немедленно выключите питание, а затем повторите вышеуказанные шаги. Когда ES900RX включен в третий раз, красный светодиодный светильник начнет быстро мигать, что означает, что ES900RX входит в режим привязки

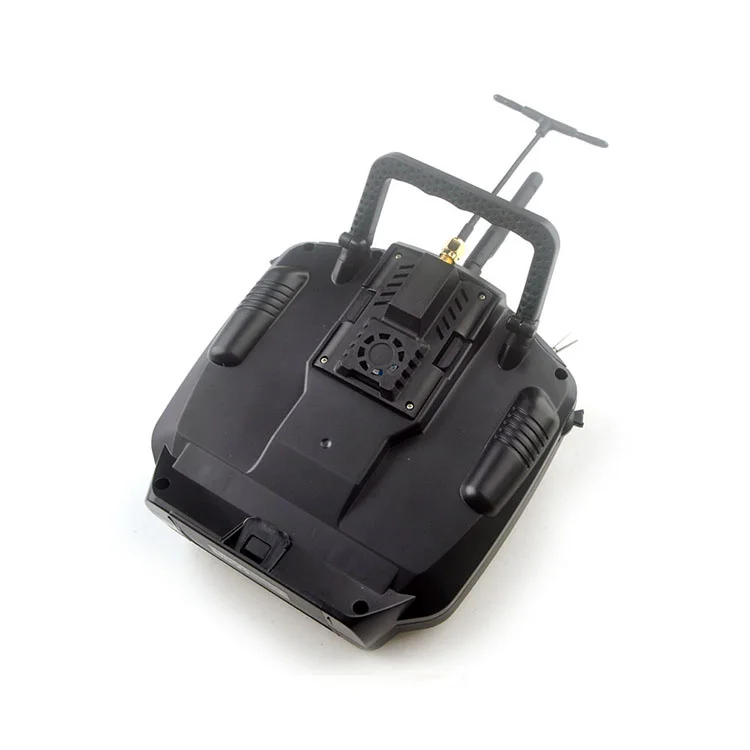

Вставьте модуль ES900TX или ES915TX в Радиопередатчик и выберите внешний режим RF в протокол CRSF, затем вы можете найти меню ELRS из радиосистем, войдите в ELRS и нажмите [Bind], красный светодиодный модуль ES900RX выключится, затем начнет медленно мигать и, наконец, становится твердым, Это означает, что Привязка успешно.

Обновление прошивки ES900RX по wifi процедура:

Введите ES900RX в режим привязки, а затем подождите около 1 минуты и не связывайте с ним, затем ES900RX автоматически перейдет в режим Wifi, вы можете подключить Wi-Fi горячий горшок «ExpressLRS RX», введя пароль «expresslrs»

Посетите веб-сайт обновления прошивки, введите «10.0.0.1» и выберите правильную прошивку, затем нажмите «Обновить», подождите около 1 ~ 2 минут, процесс обновления завершится, и вы можете найти «обновление прошивки успешно и перезагрузка», это означает, что обновление завершено.

Нажмите, чтобы загрузить 3D Печатный JR Модуль Монтажный файл для ES900TX/ES915TX
