Express SLRS ES915TX ES915RX 915 МГц модуль большого радиуса действия для радиомастера TX16S Jumper T12 T16 T18 FPV микро мини дронов большого радиуса действия

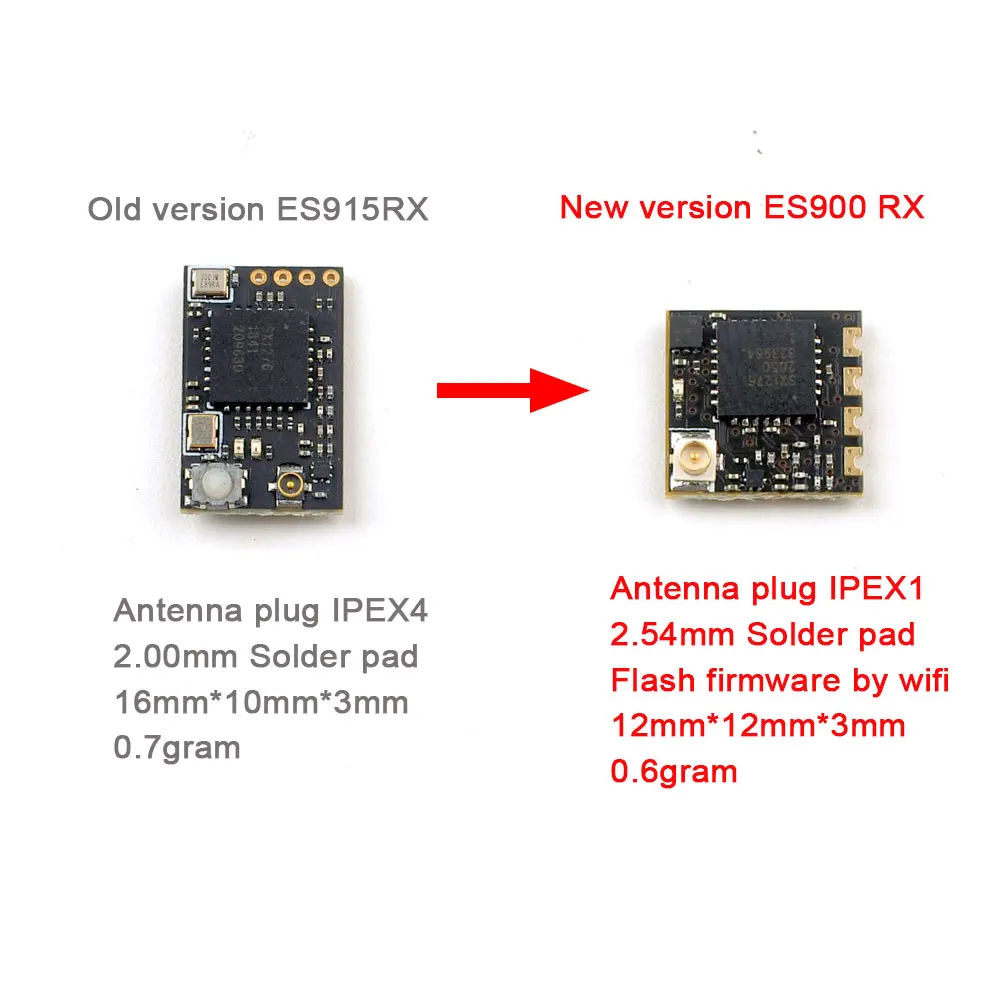

Примечание: новая версия ExpressLRS hardware 868 МГц/900 МГц TX и RX module-ES900TX и ES900RX выходит, что вместо ES915TX и ES915RX из-за нехватки чипов smt32. Развитие ExpressLRS скоро выпустит новую цель для ES900TX и ES900RX.

ES915 RX

ES900 RX

ES915TX

ES900TX

MCU

STM32F103RBH6

ESP8285

STM32F103C8T6

ESP32 + ESP8285

РЧ чип

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

Штекер антенны

IPEX4

IPEX1

SMA

SMA

Размер

16 мм * 10 мм * 3 мм

12 мм * 12 мм * 3 мм

55 мм * 39 мм * 13 мм

55 мм * 39 мм * 11 мм

Вес

0,7 г

0,6 г

/

/

Загрузка прошивки

Проходной Betaflight

Betaflight pass-through или Wifi

Sd-карта или конфигуратор

Wifi или конфигуратор

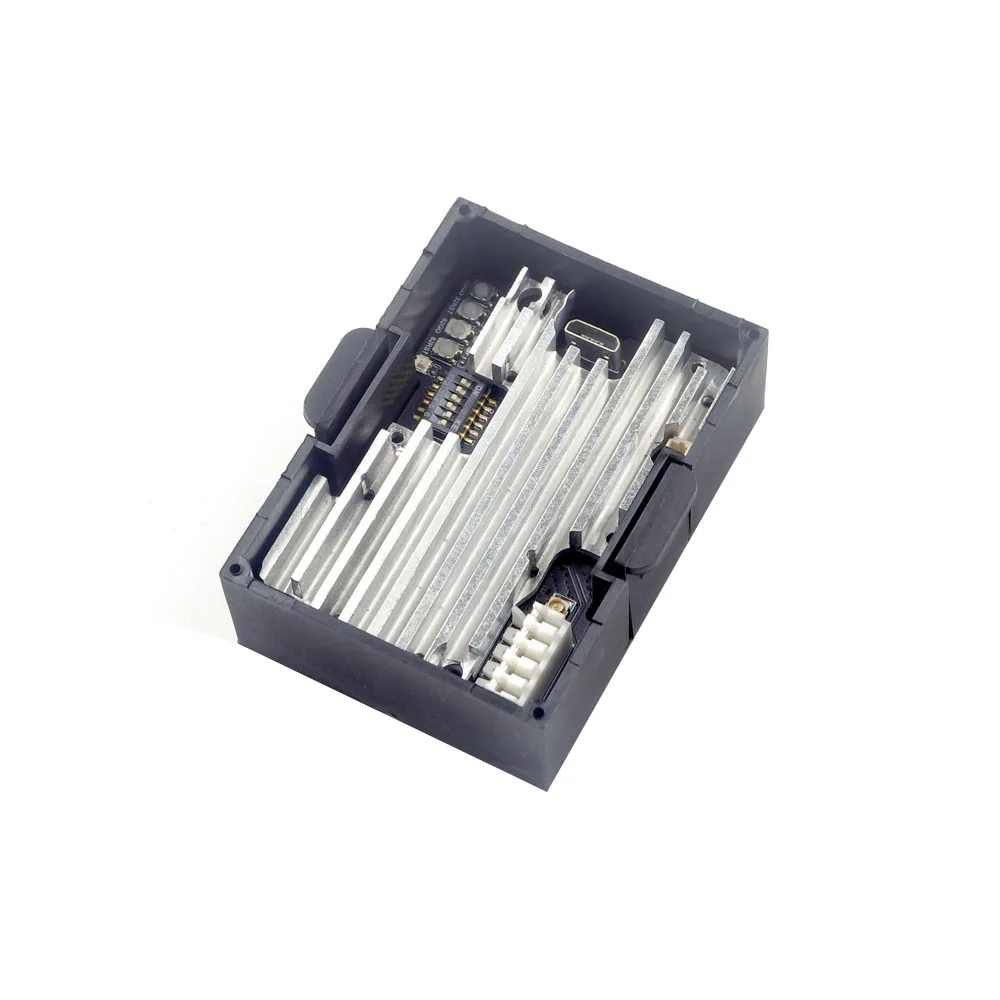

Модули ES900TX и ES900RX-это набор беспроводного оборудования передачи на большие расстояния 915 МГц/868 МГц (опционально), разработанного и разработанного на основе открытого программного обеспечения ExpressLRS. Этот набор модулей характеризуется сверхдальним диапазоном, стабильной работой и низкой задержкой. Модуль совместим с большинством пультов дистанционного управления Opentx, особенно подходит для пультов дистанционного управления Radiomaster TX16S и Jumper T12 T16 T18, в основном подключи и работай. Мы специально настроили радиатор для модуля передатчика, а также оставляем за собой место установки вентилятора 2006, которое поможет модулю передатчика стабильно работать в условиях высокой мощности.

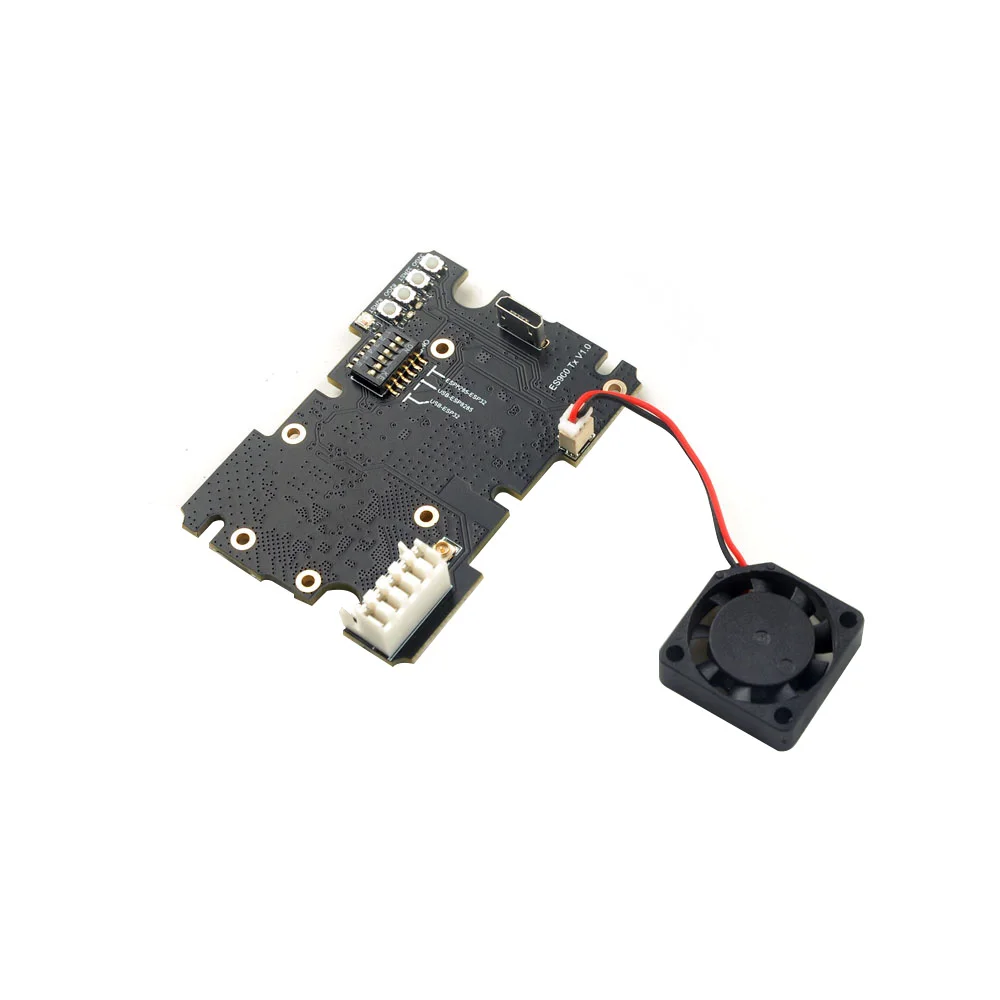

Новый модуль ES900TX поставляется с вентилятором 2006, он будет работать автоматически, когда мощность TX составляет 250 мВт.

Источник на GitHub:Https://github.com/ExpressLRS/ExpressLRSСообщество выразителей:ExpressLRS-высокопроизводительная радиосистема управления

Поскольку прошивка ExpressLRS постоянно улучшается и обновляется, мы настоятельно рекомендуем вам использовать прошивку для обновления устройства ExpressLRS, чтобы получить наилучшие впечатления от работыКонфигураторHttps://github.com/ExpressLRS/ExpressLRS-Configurator/releasesПрошивкаHttps://github.com/ExpressLRS/ExpressLRS/releases

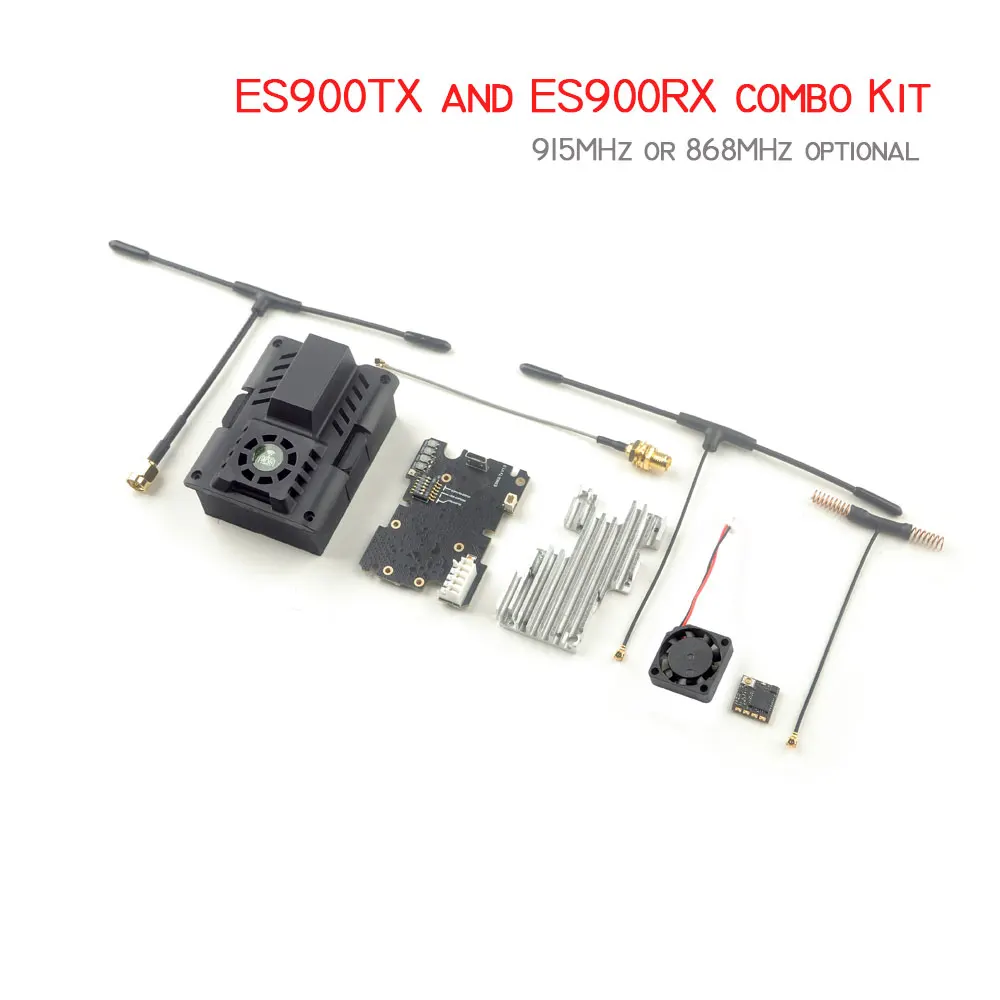

Новая версия комплекта ES900TX и ES900RX посылка входит:ES900 TX модуль x1(868 МГц или 915 МГц опционально)ES900 RX модуль x1(868 МГц или 915 МГц опционально)Антенна TX x1(868 МГц или 915 МГц опционально)Антенна RX x2(868 МГц или 915 МГц опционально)Молдинг JR Bay навесной чехол для модуля TX x1Радиатор x1Провод адаптера x12006 вентилятор x1

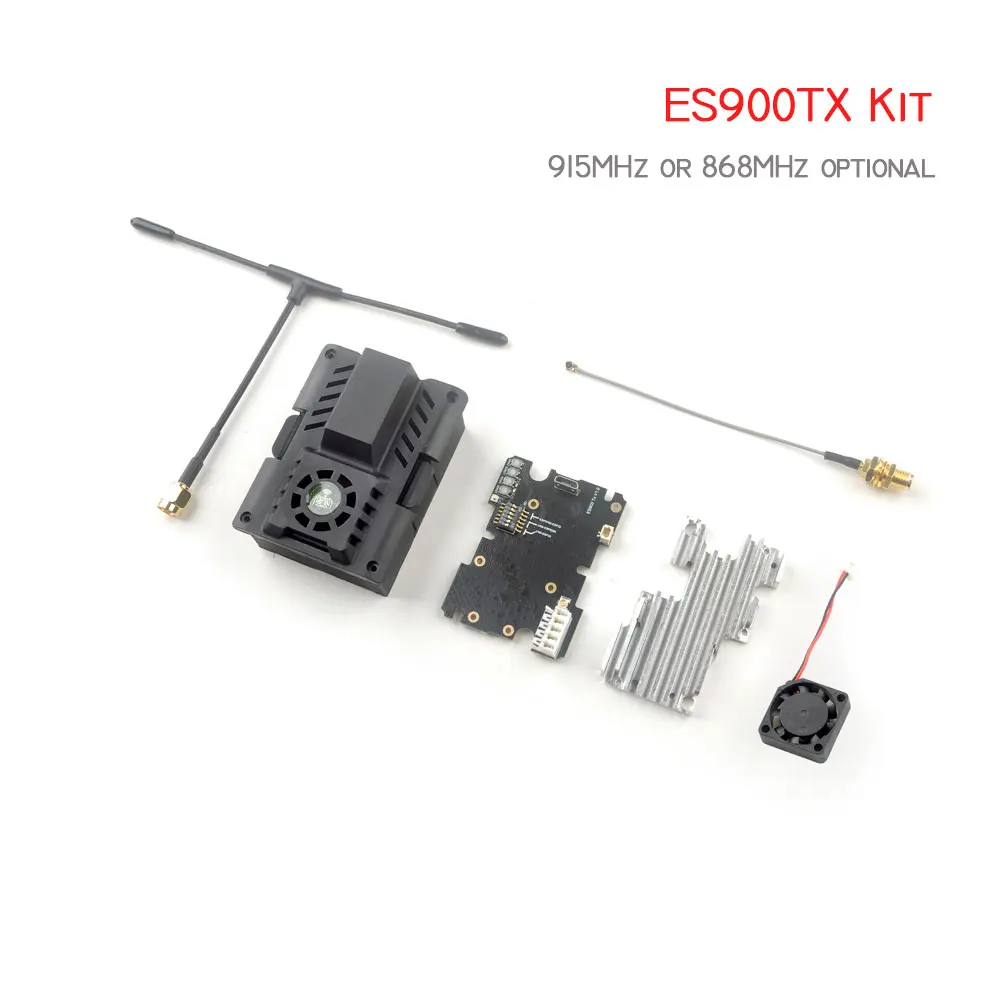

ES900TX посылка входитES900 TX модуль x1(868 МГц или 915 МГц опционально)Антенна TX x1(868 МГц или 915 МГц опционально)Молдинг JR Bay навесной чехол для модуля TX x1Радиатор x1Провод адаптера x12006 вентилятор x1

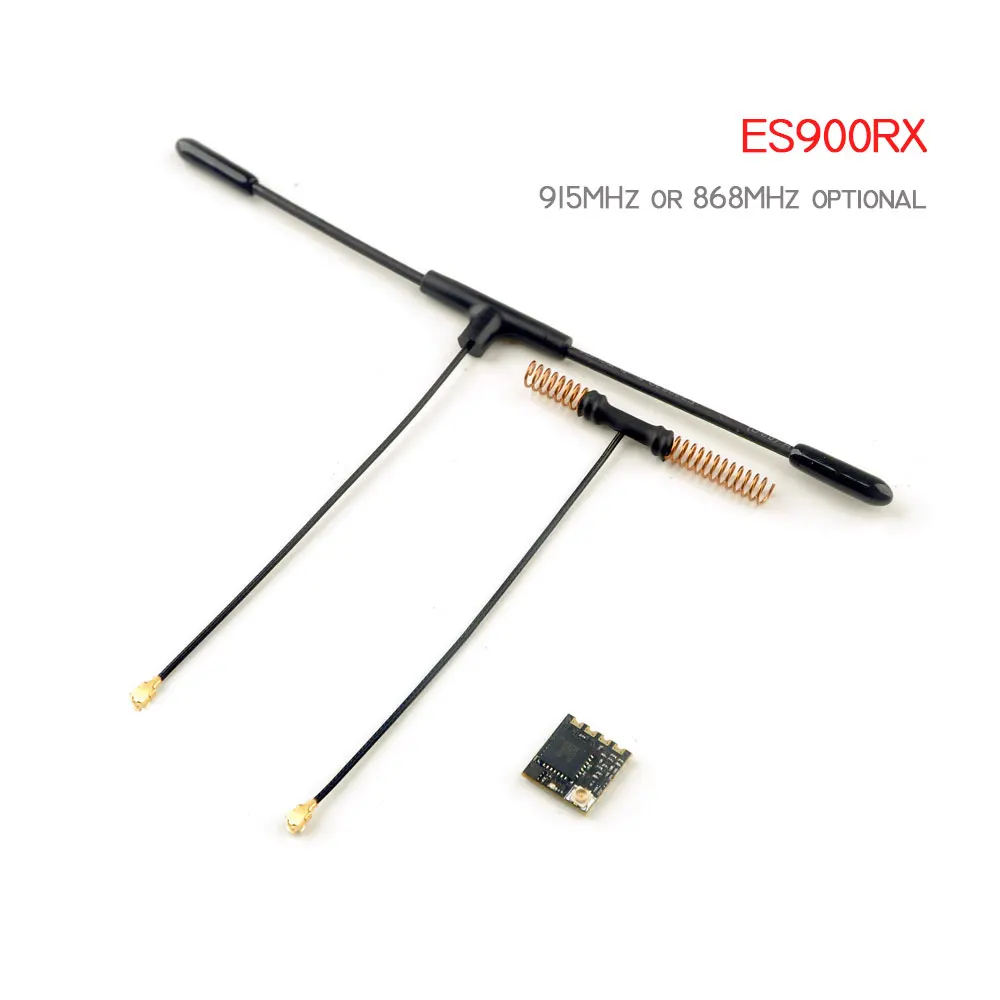

ES900RX посылка входитES900 RX модуль x1(868 МГц или 915 МГц опционально)Антенна RX x2(868 МГц или 915 МГц опционально)

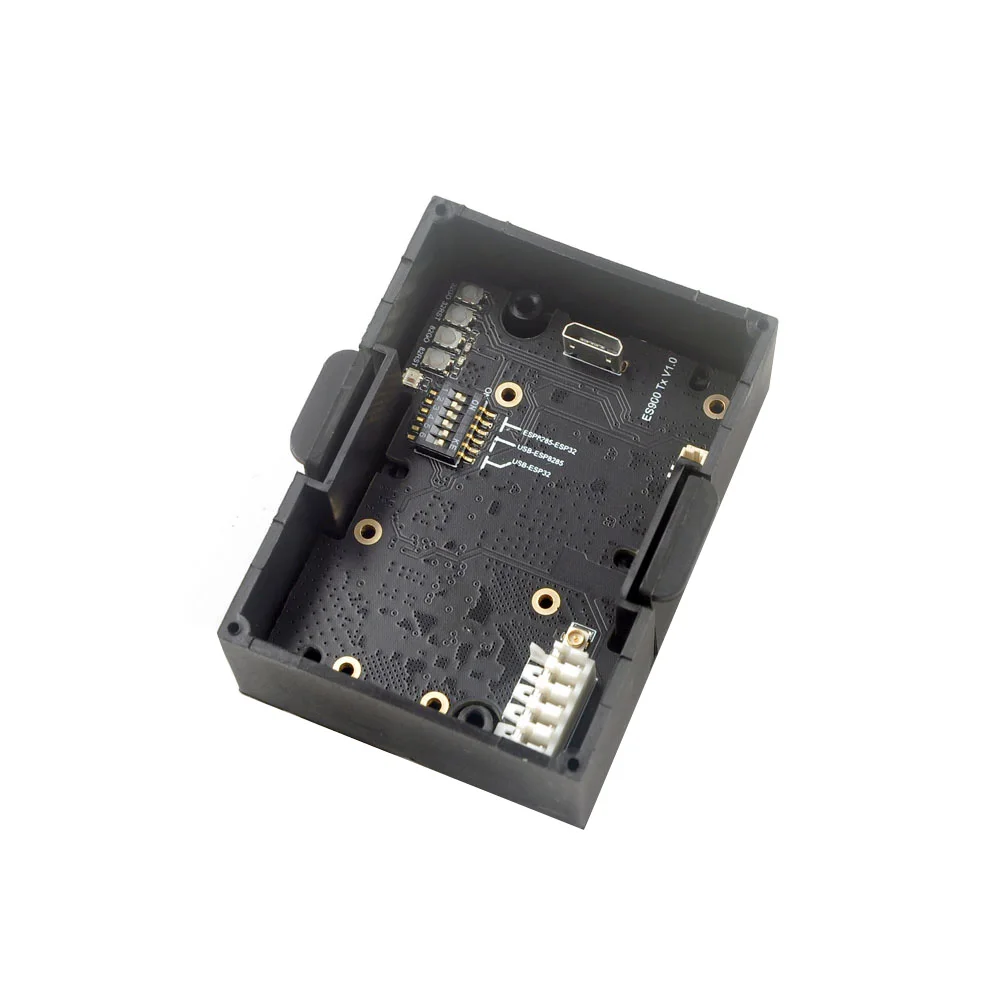

Характеристики:ES900TX:MCU:ESP32 + ESP8285Размеры: 55 мм * 39 мм * 11 ммВес: 9,2 грамм (только модуль TX)Разъем антенны: SMAВход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 вДополнительная Частота RF: 915 МГц или 868 МГц (ЕС)Максимальная выходная мощность: <33 дБм (для> 27 дБм мы рекомендуем добавить вентилятор для силового охлаждения)Функция обновления прошивки Wi-Fi для ES900TX будет доступна в течение короткого времени.

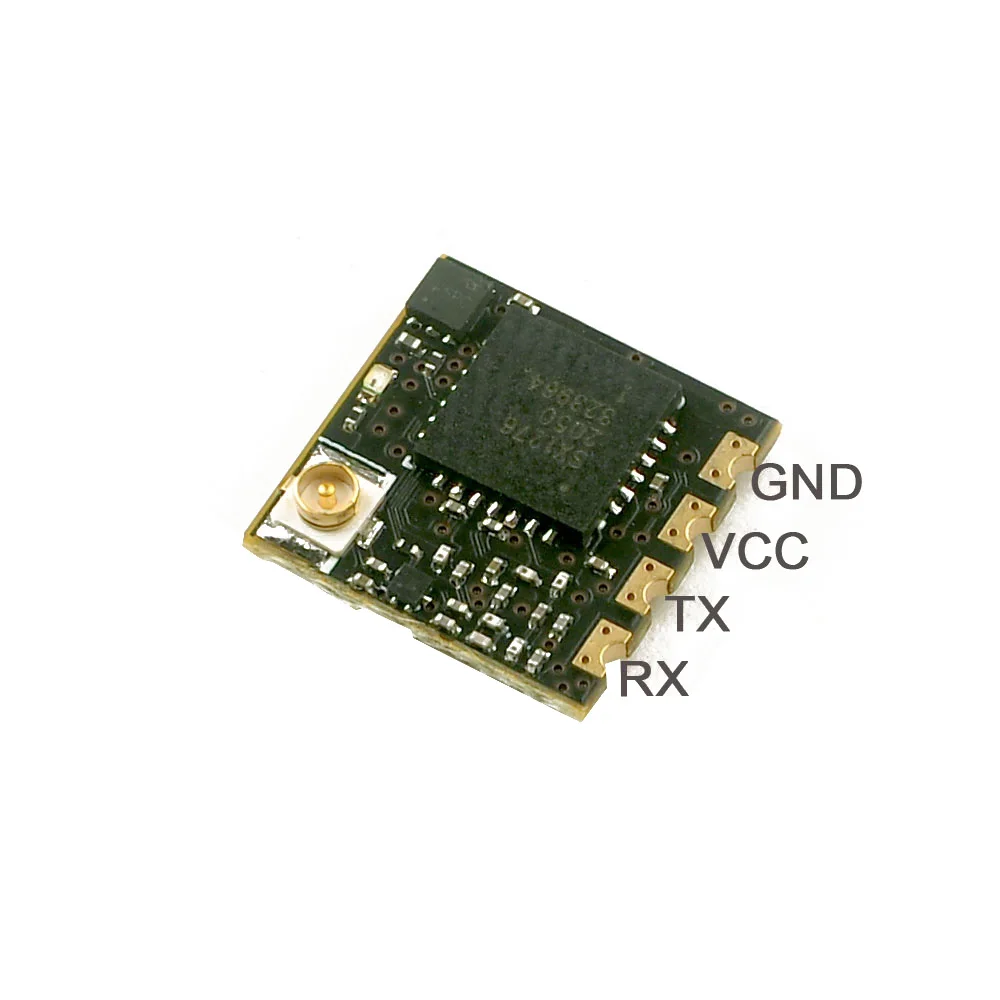

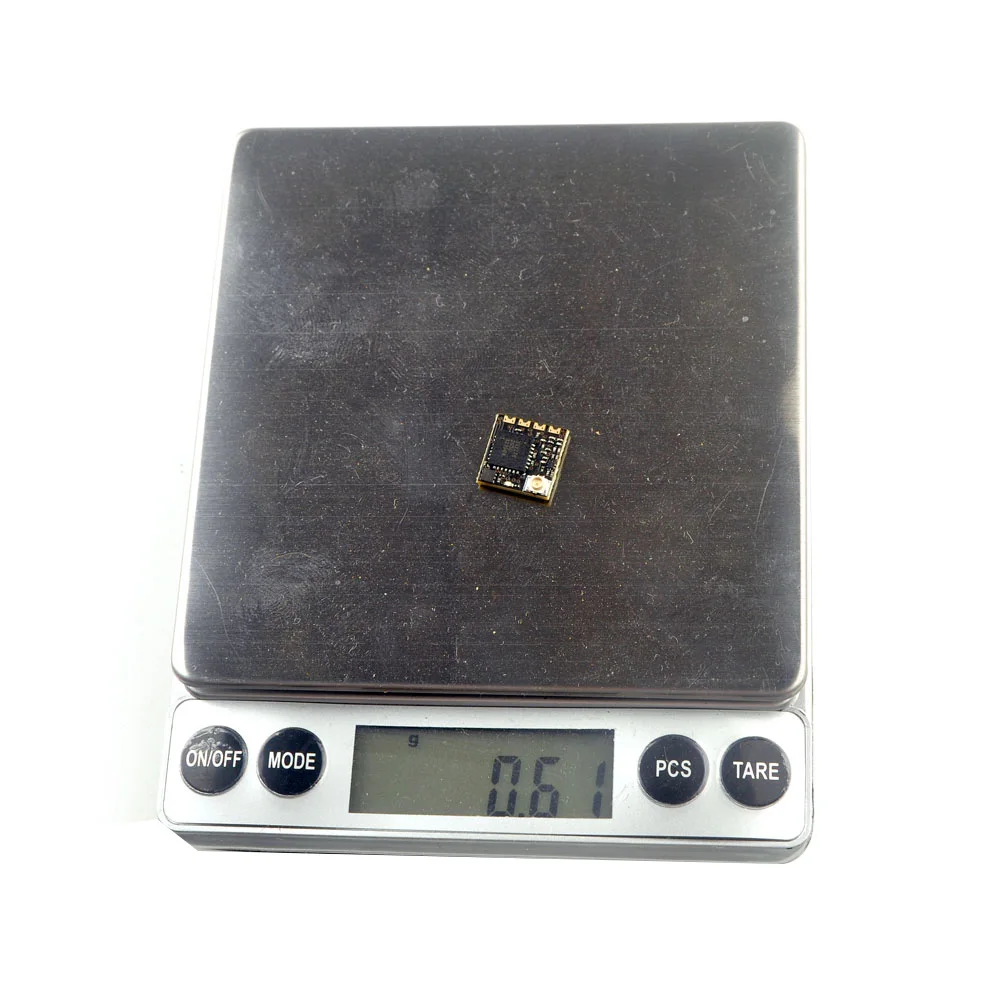

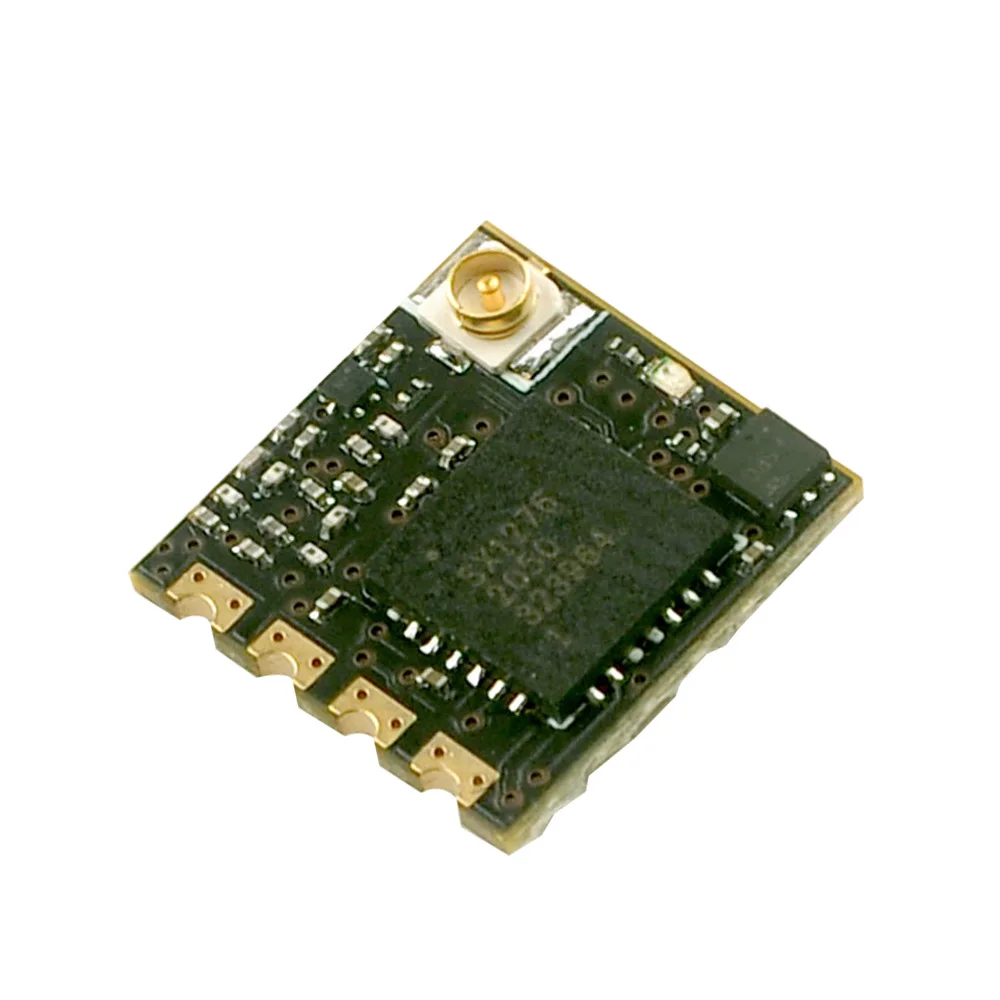

ES900RX:MCU:ESP8285Вход VCC: 5 ВРабочий ток: ~ мАПротокол Rx-FC: CRSFДополнительная Частота RF: 915 МГц или 868 МГц (ЕС)Размеры: 12 мм * 12 мм * 3 ммВес: 0,60 г (без антенны)Разъем антенны: IPEX1Выходная мощность телеметрии: <17 дБмRC7 Загрузка прошивки для ES900RX:Прошивка ExpressLRS RC7 для ES900 RX 915 МГц и 868 МГц [обновление по Wi-Fi]

ES915RX (Прекращено):MCU:STM32F103RBH6Вход VCC: 3,7 ~ 24 В, рекомендуется 5 В ~ 12 ВРабочий ток: ~ мАПротокол Rx-FC: CRSFДополнительная Частота RF: 915 МГц или 868 МГц (ЕС)Размеры: 16 мм * 10 мм * 3 ммВес: 0,70 г (без антенны)Разъем антенны: IPEX4Выходная мощность телеметрии: <17 дБм

ES915TX (Прекращено):MCU:STM32F103C8T6Размеры: 55 мм * 39 мм * 13 мм (включая радиатор)Вес: 23 грамма (без антенны)Разъем антенны: SMAВход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 вДополнительная Частота RF: 915 МГц или 868 МГц (ЕС)Максимальная выходная мощность: <33 дБм (для> 27 дБм мы рекомендуем добавить вентилятор для силового охлаждения)RC7 прошивка для ES915TX ES868TX скачать:Прошивка ExpressLRS RC7 для ES915TX ES868TX 915 МГц и 868 МГц [обновление с помощью SDcard]

Процедура привязки:

1. Подайте питание на ES900RX, подождите, пока красный светодиодный на ES900RX не погаснет, сразу же выключите питание, а затем повторите вышеуказанные шаги. Когда ES900RX включен в третий раз, красный светодиодный начнет быстро мигать вдвое, что означает, что ES900RX переходит в режим привязки

2. Вставьте модуль ES900TX или ES915TX в Радиопередатчик и выберите внешний режим RF в протокол CRSF, затем вы сможете найти меню ELRS в радиосистемах, войти в ELRS и нажать [Привязка], красный светодиодный на модуле ES900RX погаснет, затем начнет медленно мигать и, наконец, станет твердым, Это означает, что Привязка выполнена успешно.

Обновление прошивки ES900RX по Wi-Fi:

1. Заставьте ES900RX войти в режим привязки, а затем подождите около 1 минуты и не связывайтесь с ним, тогда ES900RX автоматически перейдет в режим Wi-Fi, вы можете подключить Wi-Fi hot pot “ExpressLRS RX”, введя пароль “expresslrs”

2. Посетите веб-сайт обновления прошивки, введите «10.0.0.1», выберите правильную прошивку, затем нажмите «Обновить», подождите около 1-2 минут, процесс обновления будет завершен, и вы можете найти «обновление прошивки успешно и перезагрузка», это означает, что обновление завершено.
