HappyModel ELRS ES900TX ES900RX 915 МГц 868 МГц радиочастотный модуль для радиомастера TX16S Jumper T12 T18 FPV микро мини дроны дальнего действия

Примечание: новая версия ExpressLRS hardware 868MHz/900MHz TX и RX module-ES900TX и ES900RX выходит вместо ES915TX и ES915RX из-за нехватки чипов SMT32. Разработка ExpressLRS выпустит новую цель для ES900TX и ES900RX в ближайшее время.

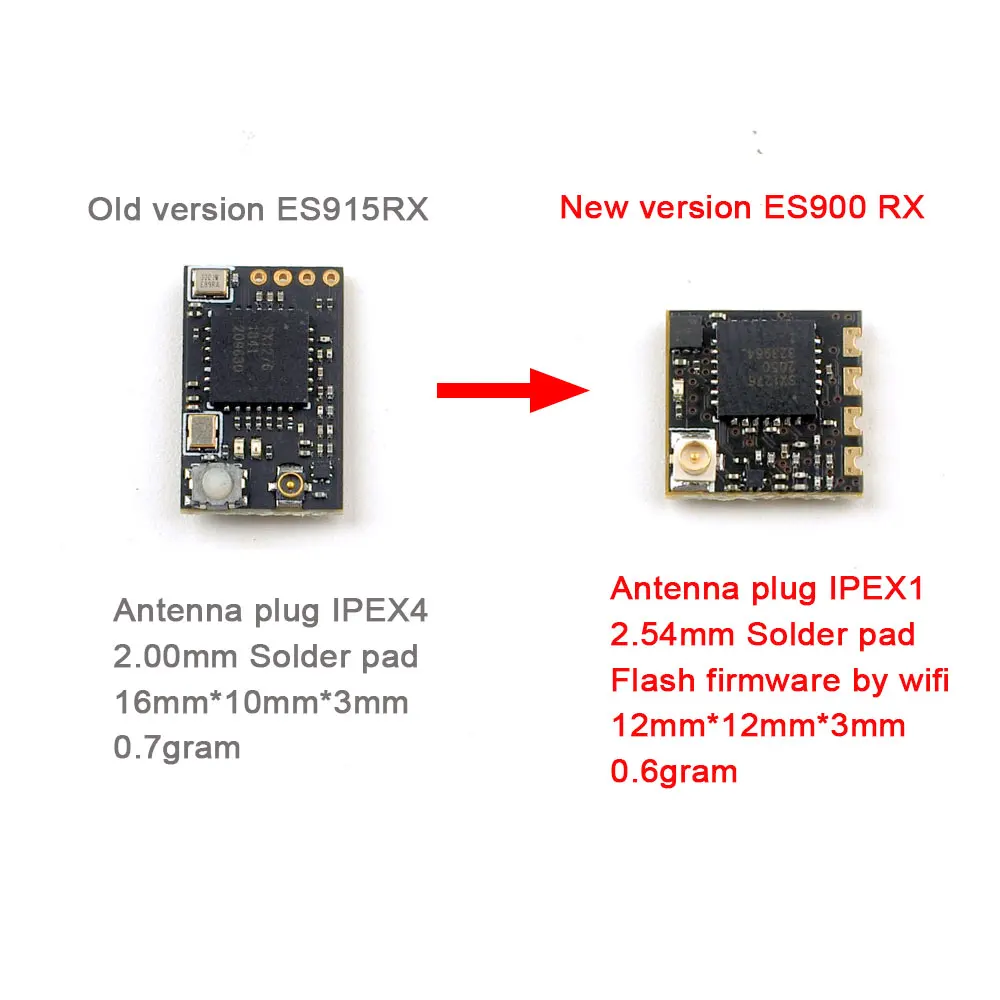

ES915 RX

ES900 RX

ES915TX

ES900TX

MCU

STM32F103RBH6

ESP8285

STM32F103C8T6

ESP32 + ESP8285

Радиочастотный чип

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

Штепсельная Вилка антенны

IPEX4

IPEX1

SMA

SMA

Размеры

16 мм * 10 мм * 3 мм

12 мм * 12 мм * 3 мм

55 мм * 39 мм * 13 мм

55 мм * 39 мм * 11 мм

Вес

0,7 г

0,6 г

/

/

Загрузка прошивки

Betaflight сквозной

Betaflight сквозной или Wifi

Sd-карта или конфигуратор

Wifi или конфигуратор

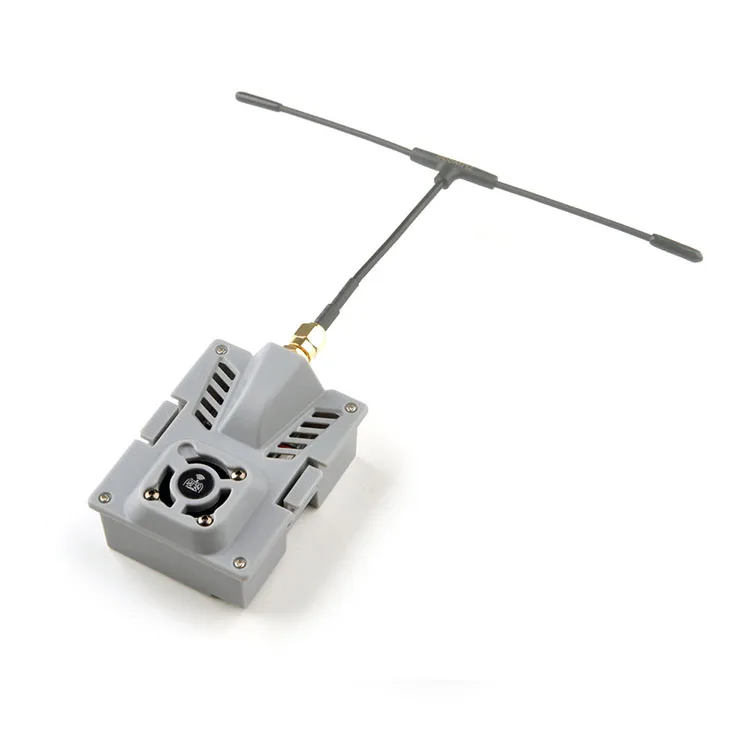

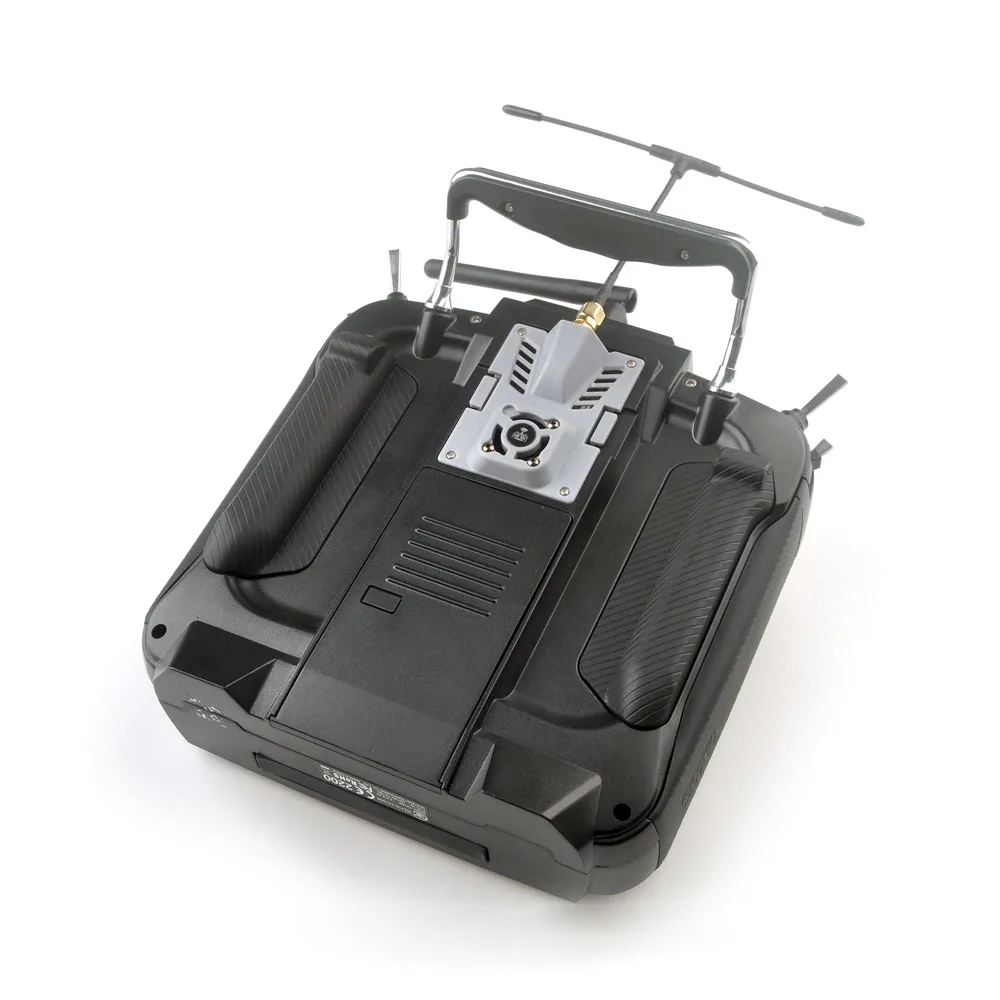

Модули ES900TX и ES900RX-это набор беспроводного передаточного оборудования с большим диапазоном 915 МГц/868 МГц (опционально), разработанного и разработанного на основе программного обеспечения с открытым исходным кодом ExpressLRS. Этот набор модулей отличается сверхдальним диапазоном, стабильной работой и низкой задержкой. Модуль совместим с большинством удаленных контроллеров Opentx, особенно подходит для дистанционных контроллеров серии Radiomaster TX16S и Jumper T12 T16 T18, в основном подключается и воспроизводится. Мы специально настроили теплоотвод для модуля передатчика, а также оставляем за собой место установки вентилятора 2006, который может помочь модулю передатчика работать стабильно в условиях высокой мощности.

Новый модуль ES900TX поставляется с вентилятором 2006 года, он будет работать автоматически, когда мощность TX составляет 250 мВт.

Источник на GitHub:Https://github.com/ExpressLRS/ExpressLRS Сообщество ExpressLRS:ExpressLRS-высокопроизводительная радиосвязь

Так как прошивка ExpressLRS постоянно совершенствуется и обновляется, мы настоятельно рекомендуем вам использовать прошивку обновления конфигуратора ExpressLRS, чтобы получить лучший опыт КонфигураторHttps://github.com/ExpressLRS/ExpressLRS-Configurator/releases ПрошивкаHttps://github.com/ExpressLRS/ExpressLRS/releases

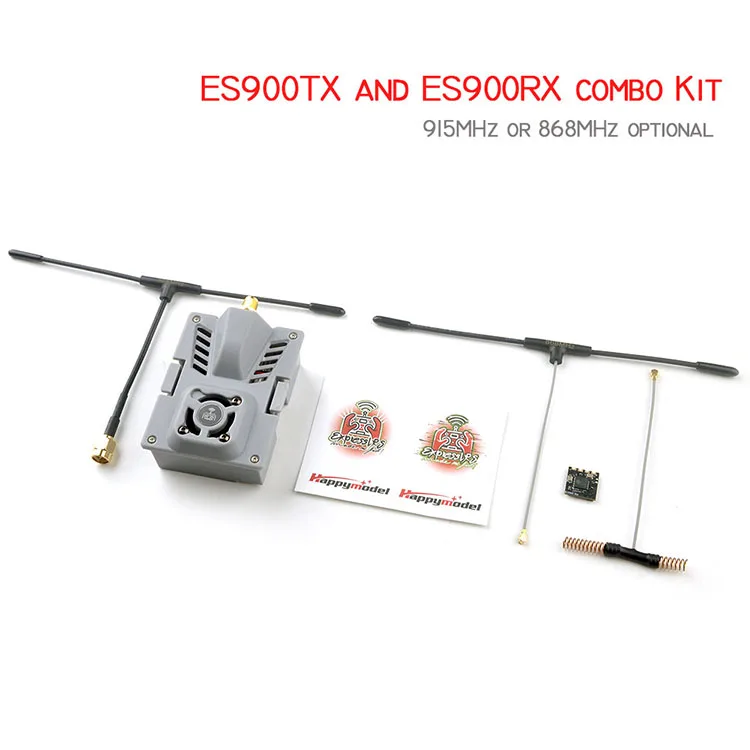

Новая версия ES900TX и ES900RX комплект посылка включает в себя: ES900 TX модуль x1(868 МГц или 915 МГц опционально) ES900 RX модуль x1(868 МГц или 915 МГц опционально) TX антенна x1(868 МГц или 915 МГц опционально) RX Антенна x2(868 МГц или 915 МГц опционально) Литье JR Bay установленный чехол для TX module x1 Радиатор x1 Провод адаптера x1 Вентилятор 2006 x1

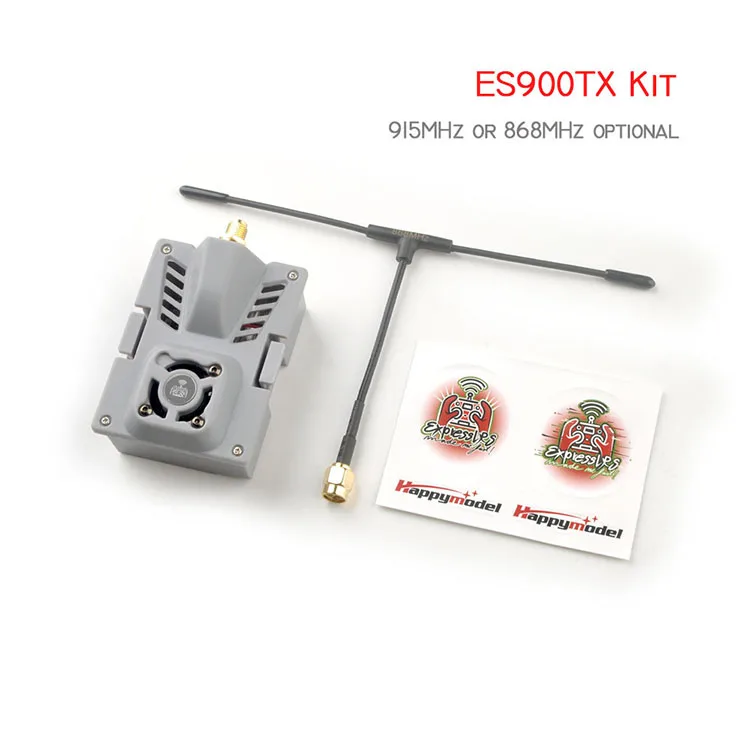

ES900TX посылка включает в себя ES900 TX модуль x1(868 МГц или 915 МГц опционально) TX антенна x1(868 МГц или 915 МГц опционально) Литье JR Bay установленный чехол для TX module x1 Радиатор x1 Провод адаптера x1 Вентилятор 2006 x1

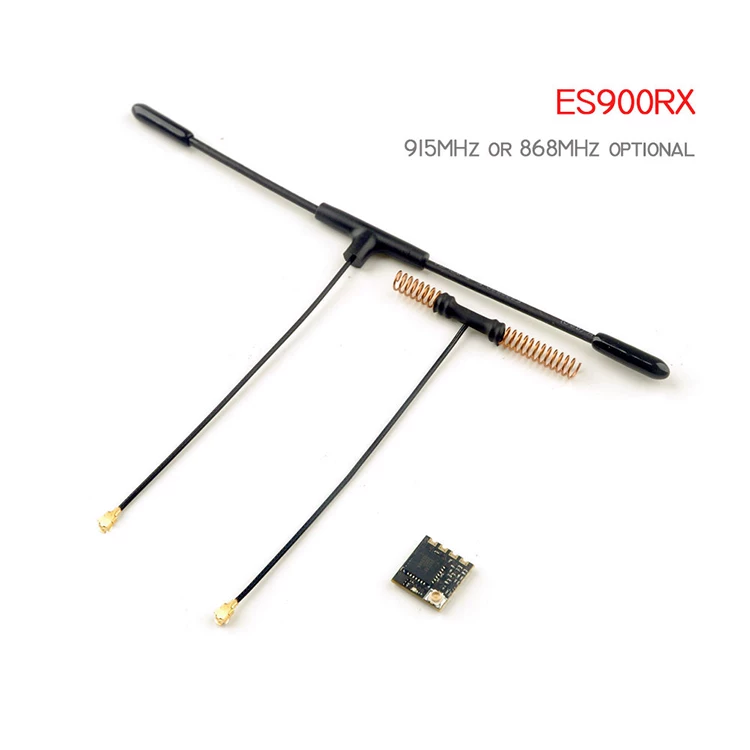

ES900RX посылка включает в себя ES900 RX модуль x1(868 МГц или 915 МГц опционально) RX Антенна x2(868 МГц или 915 МГц опционально)

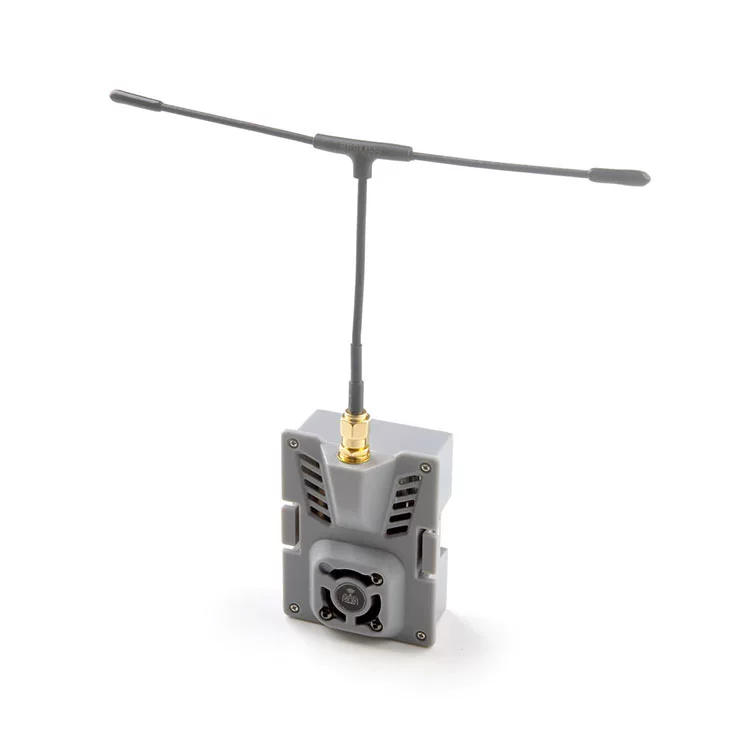

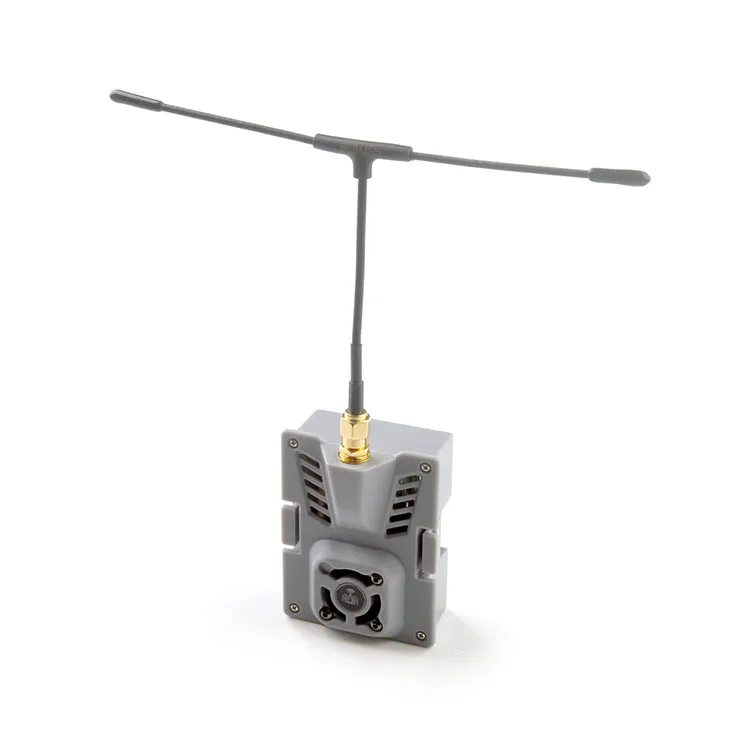

Характеристики: ES900TX: MCU:ESP32 + ESP8285 Размер: 55 мм * 39 мм * 11 мм Вес: 9,2 грамм (только TX модуль) Разъем антенны: SMA Вход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 в Частота RF опционально: 915 МГц или 868 МГц (ЕС) Максимальная выходная мощность: <33dBm (для> 27dBm операции, мы рекомендуем добавить вентилятор для охлаждения силы) Функция обновления прошивки Wifi для ES900TX будет доступна в течение короткого времени.

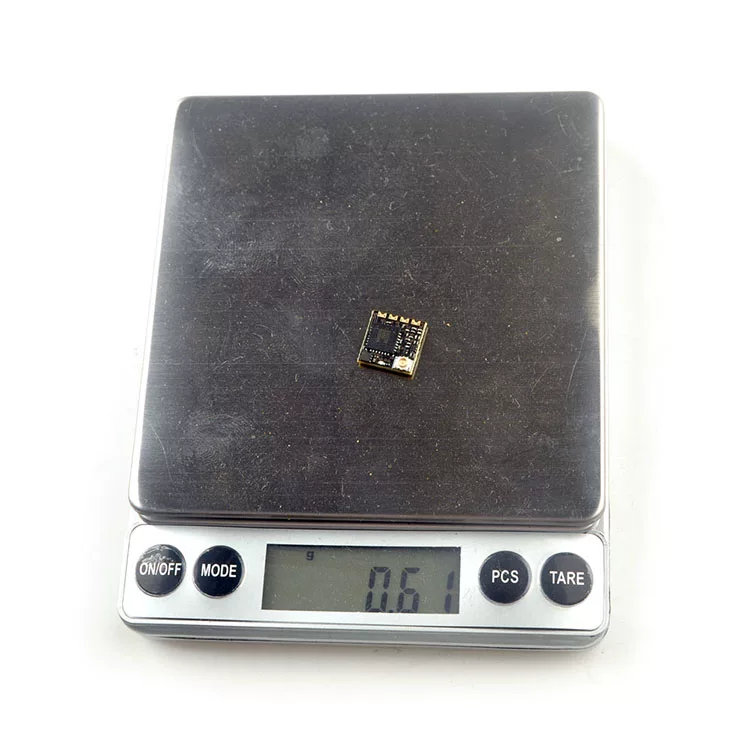

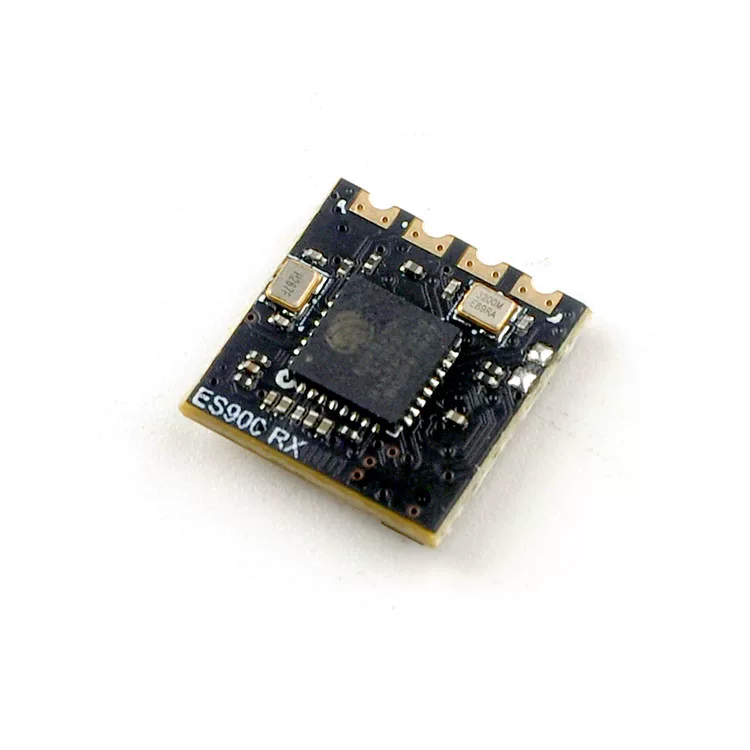

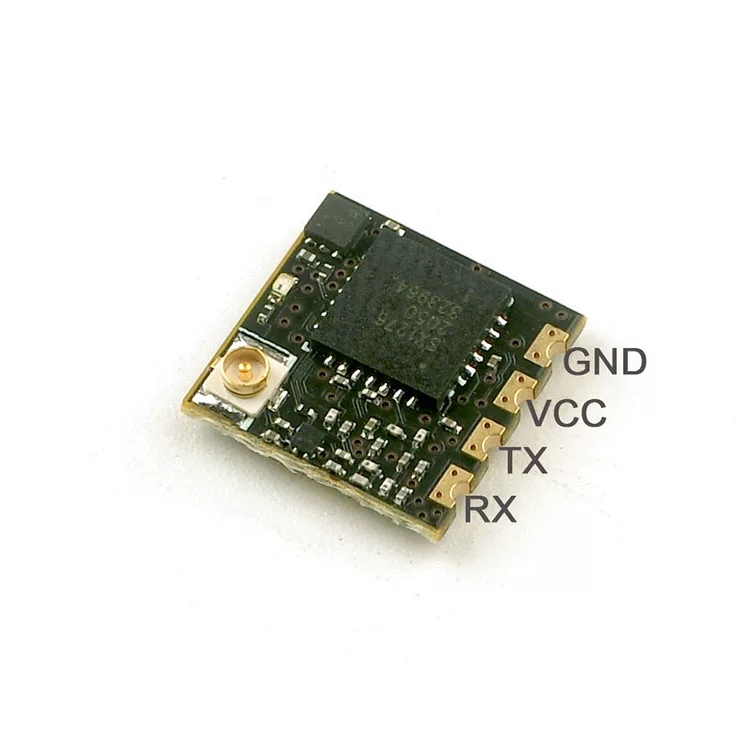

ES900RX: MCU:ESP8285 Вход VCC: 5 В Рабочий ток: ~ 100 мА Протокол Rx к FC: CRSF Частота RF опционально: 915 МГц или 868 МГц (ЕС) Размер: 12 мм * 12 мм * 3 мм Вес: 0,60 г (без антенны) Разъем антенны: IPEX1 Выходная мощность телеметрии: <17dBm RC7 прошивка для ES900RX скачать: Прошивка ExpressLRS RC7 для ES900 RX 915MHz и 868MHz [обновление по wifi]

ES915RX (Прекращено): MCU:STM32F103RBH6 VCC Входное напряжение: 3,7 ~ 24v рекомендуемое 5v ~ 12v Рабочий ток: ~ 100 мА Протокол Rx к FC: CRSF Частота RF опционально: 915 МГц или 868 МГц (ЕС) Размер: 16 мм * 10 мм * 3 мм Вес: 0,70 г (без антенны) Разъем антенны: IPEX4 Выходная мощность телеметрии: <17dBm

ES915TX (Прекращено): MCU:STM32F103C8T6 Размеры: 55 мм * 39 мм * 13 мм (включая радиатор) Вес: 23 грамм (исключая антенну) Разъем антенны: SMA Вход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 в Частота RF опционально: 915 МГц или 868 МГц (ЕС) Максимальная выходная мощность: <33dBm (для> 27dBm операции, мы рекомендуем добавить вентилятор для охлаждения силы) RC7 прошивка для ES915TX ES868TX скачать: Прошивка ExpressLRS RC7 для ES915TX ES868TX 915MHz и 868MHz [обновление по SDcard]

Процедура привязки:

Обновление прошивки ES900RX по wifi процедура:

Нажмите, чтобы загрузить 3D Печатный JR Модуль Монтажный файл для ES900TX/ES915TX
