Примечание:

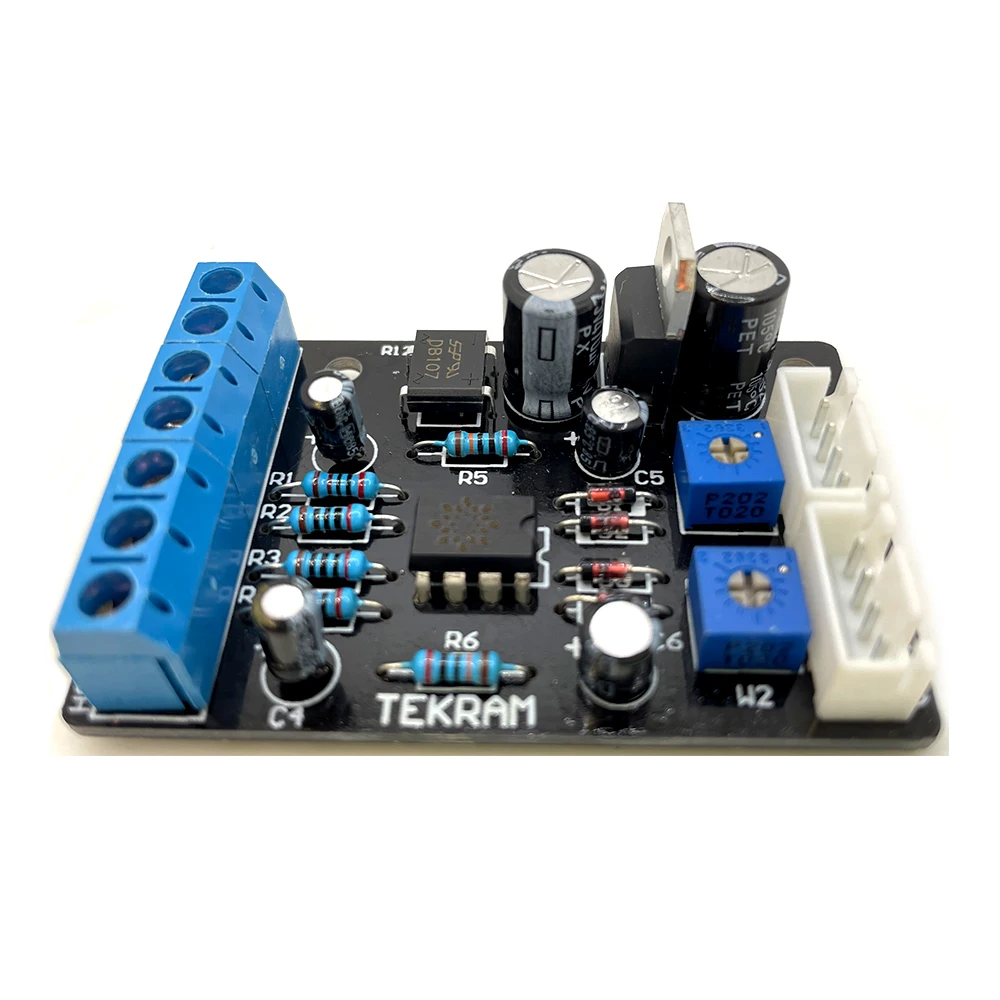

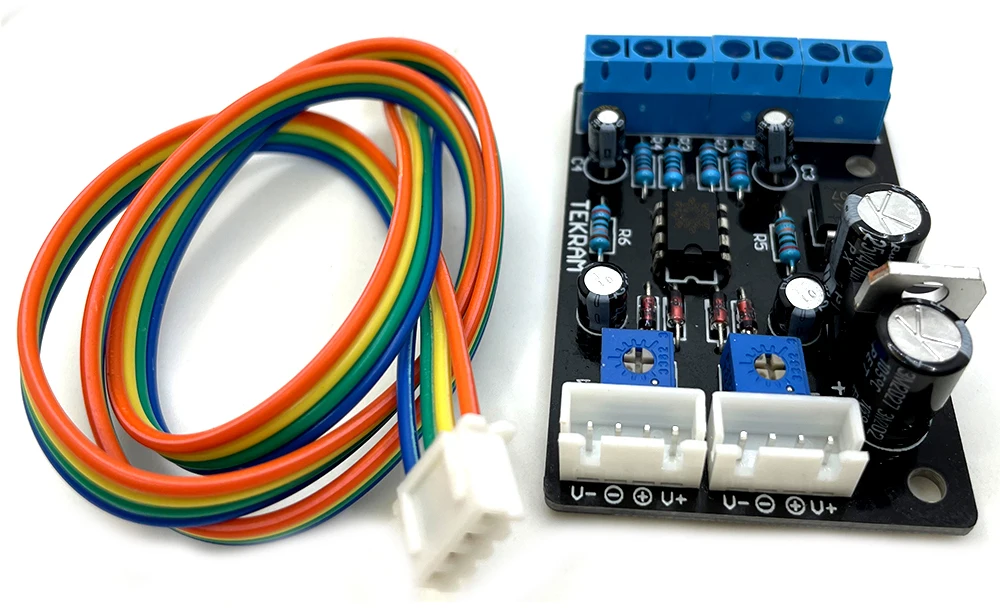

Если вам нужна плата драйвера для VU Meter, вы можете купить ее здесь.
Https://www.aliexpress.com/item/1005002957435005.html?spm=5261.ProductManageOnline.0.0.737b4edfISRrMh
Параметры:
▲Материал указателя: никелевые Серебристые полоски
▲Цвет указателя: оранжевый
▲Направление поворота указателя: слева направо
▲Длина указателя: 70 ± 1 мм от центральной оси до конца иглы
▲Указатель Ширина: 0,45 ± 0,05 мм
▲Направление использования электрического счетчика: вертикальное
Электрические характеристики:
▲Стандартные условия испытаний: температура 20 ℃, влажность 70%, также может быть протестирована при нормальной температуре и влажности.
▲Чувствительность к току: указатель находится в нулевой шкале до максимальной шкалы (полномасштабное положение) Чувствительность 1000uA ± 8%.
▲Внутреннее сопротивление: 100 Ом ± 10%.
▲Сопротивление изоляции: 500 В постоянного тока плюс 50 м Ом или более используется для внешней коробки счетчика и электрической цепи. Сопротивление изоляции корпуса счетчика и электрической цепи Протестировано напряжением постоянного тока 500 В.
▲Нулевое положение: используется стандартное положение счетчика. Ссылка на место, где передняя часть указателя и центр нулевой шкалы унифицированы. Допуск перекрытия между указателем и нулевой шкалой составляет ± 1 мм.
▲Баланс: допустимый диапазон погрешности измерителя, когда стандартное положение наклонено на 90 градусов вперед и назад составляет ± 1 мм.
▲Указка прилипает: когда полномасштабный ток мгновенно утрояет ток и медленно Снижает чувствительность к току при считывании 1/2, указатель вернется к шкале 1/3.
▲Трение: Когда электрический счетчик добавляется с током и медленно увеличивается или уменьшается до определенного значения, диапазон погрешности указанной точки составляет ± 1 мм.
▲Торможение: мгновенно добавьте 2/3 от текущего значения пластины шкалы, в течение одной секунды от начала до положения, указанного указателем.
Специальное испытание:
▲Испытание на перегрузку: Ввод в десять раз полномасштабного тока каждые пять секунд, это действие повторяется девять раз. Каждый раз, когда есть 0,5 секунд, и тест остается в норме.
▲Вибрация Тесты: после упаковки, может иметь разный метраж, будет вибрировать, 1000 раз вверх и вниз 4 мм в минуту на вибрационная платформа в течение 10 минут в каждом направлении. После этого теста 7-14 предметов остаются нормальными.
▲Ударопрочный: после упаковки электрического счетчика Он опускается с высоты 30 см на деревянную доску толщиной 3 см. Тест на три направления X.Y.Z. является нормальным.
▲Надежность Тесты "после 100000 раз коррекции точка постоянный ток Входное, тока предел чувствительности все еще не превышает стандарт
▲Тест на воздействие на окружающую среду: температура 50 ℃, влажность 85%, длится 100 часов, после этого теста 7-14 предметов остаются нормальными.
▲Испытание на натяжение Клеммы: клемма должна выдерживать 1 кг тяги в течение 60 секунд, не подвергая воздействию.
Остальные:
▲Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH 35 до 85%
▲Предел температуры хранения: от-20 ℃ до + 60 ℃ RH 35 до 85%
▲Не помещайте счетчик под прямыми солнечными лучами и храните счетчик в упаковочной коробке, чтобы предотвратить попадание посторонних веществ в счетчик.
▲Пайка условия: Поставьте терминал около 3 мм в Луженая листовая сталь при температуре 230 ℃ в течение 3,5 секунд, и для проведения испытания остаются в норме
▲Припоя Температура: Температура пайки пистолет-350 ℃, терминал обратиться за 3,5 секунд, и передний конец терминала составляет около 3 мм в контакте с паяльный пистолет. Тест остается нормальным после этого теста.
▲Антистатическая: сухая нейлоновая ткань тестируется три раза в одном направлении на поверхности прозрачного покрытия.

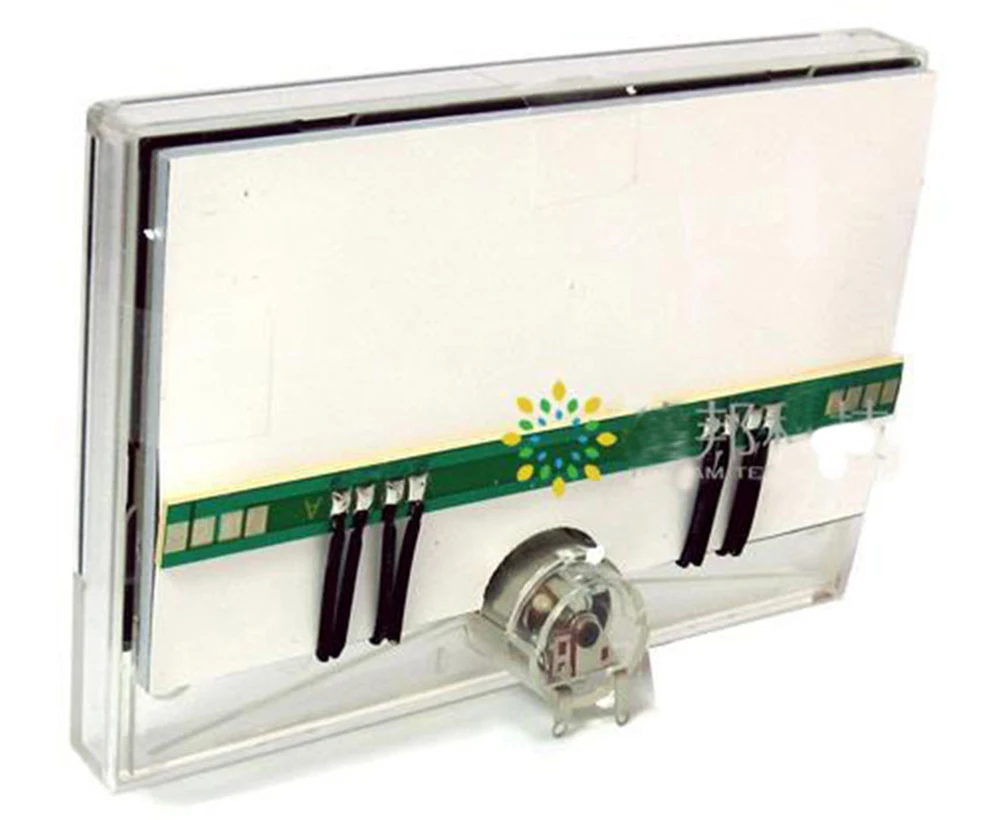

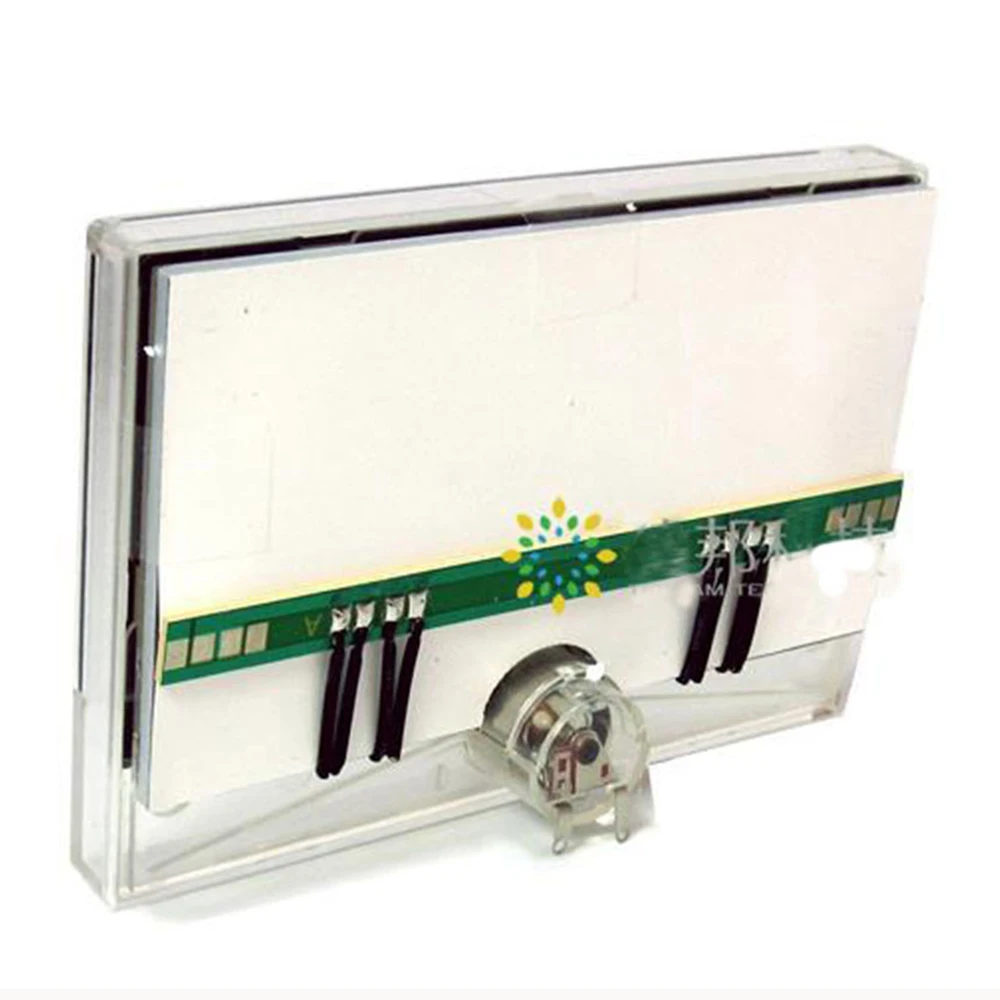

▲Характеристики лампы:4 шт. синий светодиодный фонарь, Соединенных параллельно на печатную плату (80mA при температуре не выше 3,0-3,2 V) может изменить подсветка напряжение 12V.

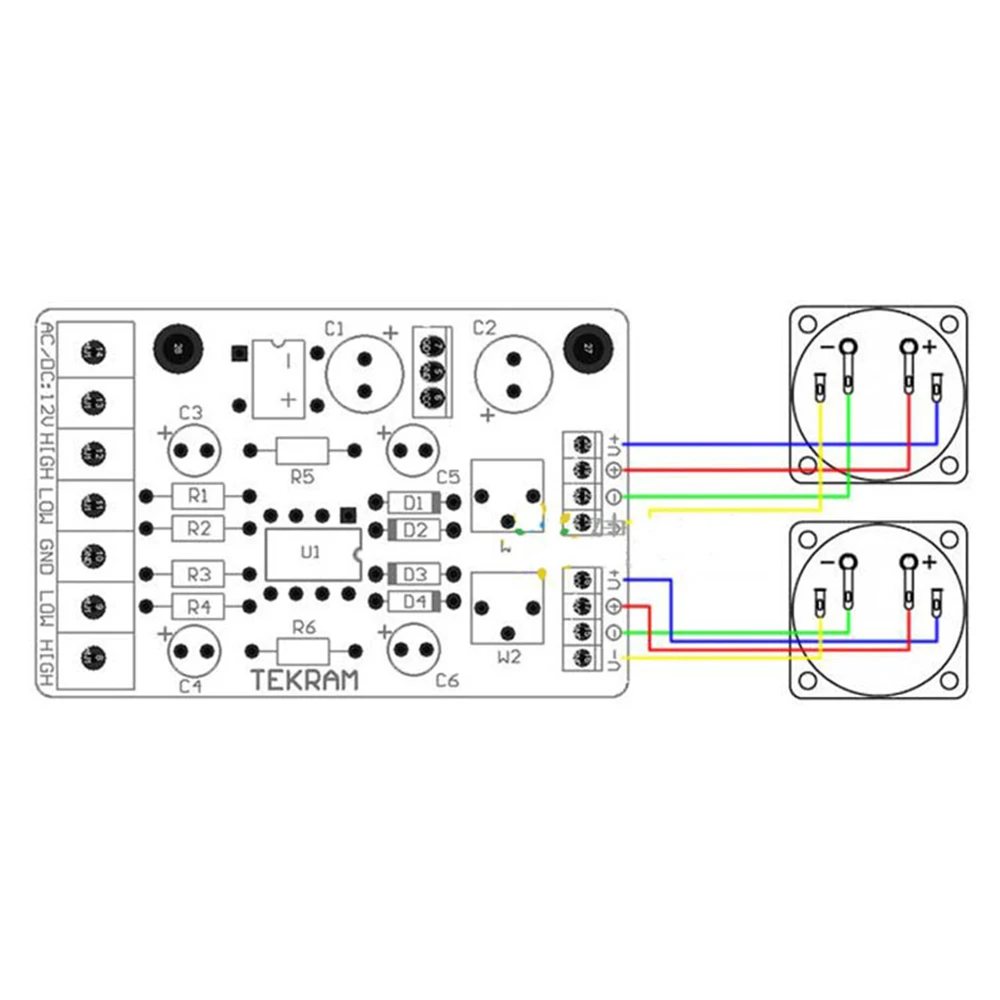

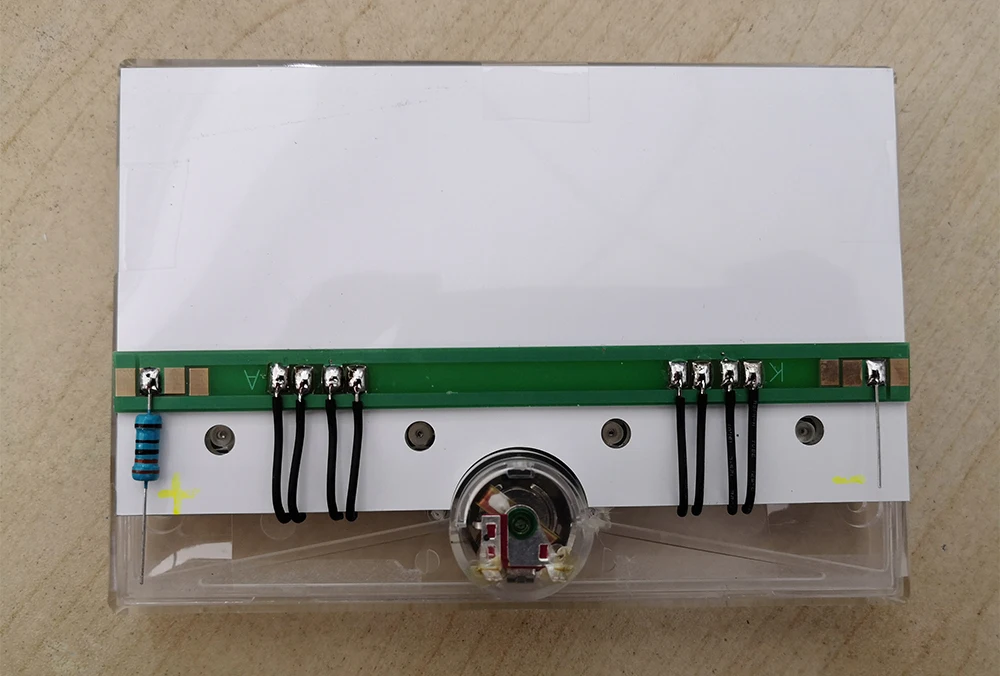

Подсветка до 12 В разделитель резистор напряжения метод подключения:

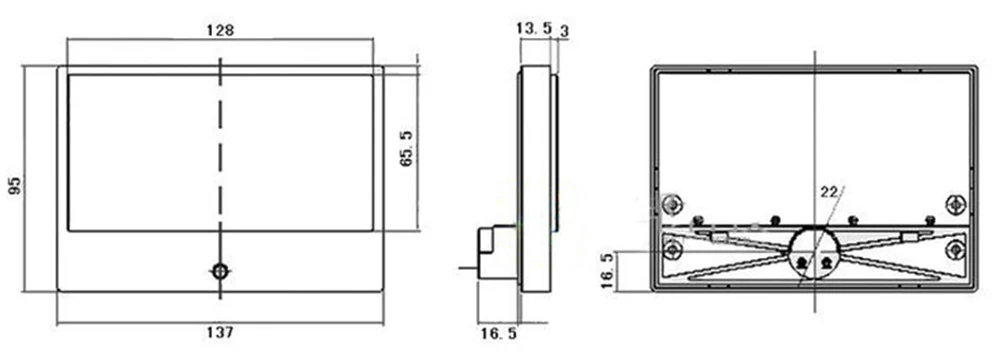

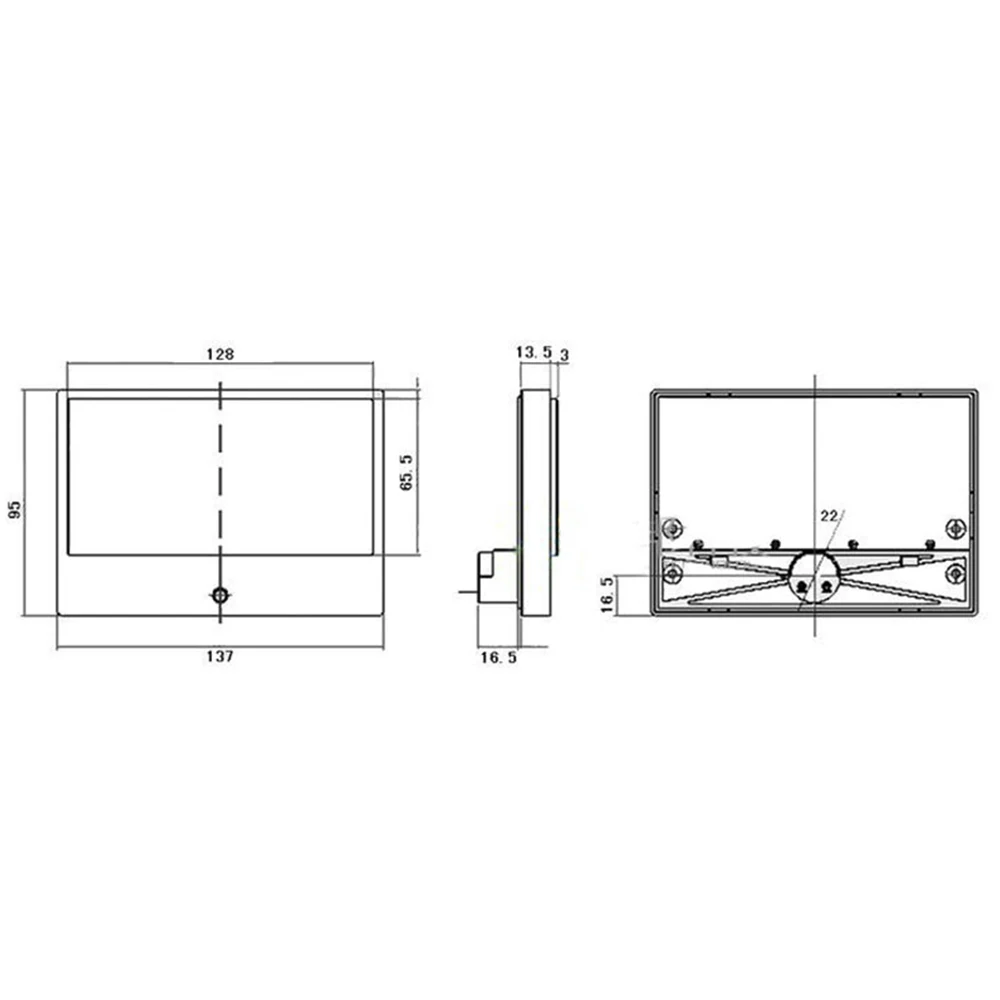

Размер:

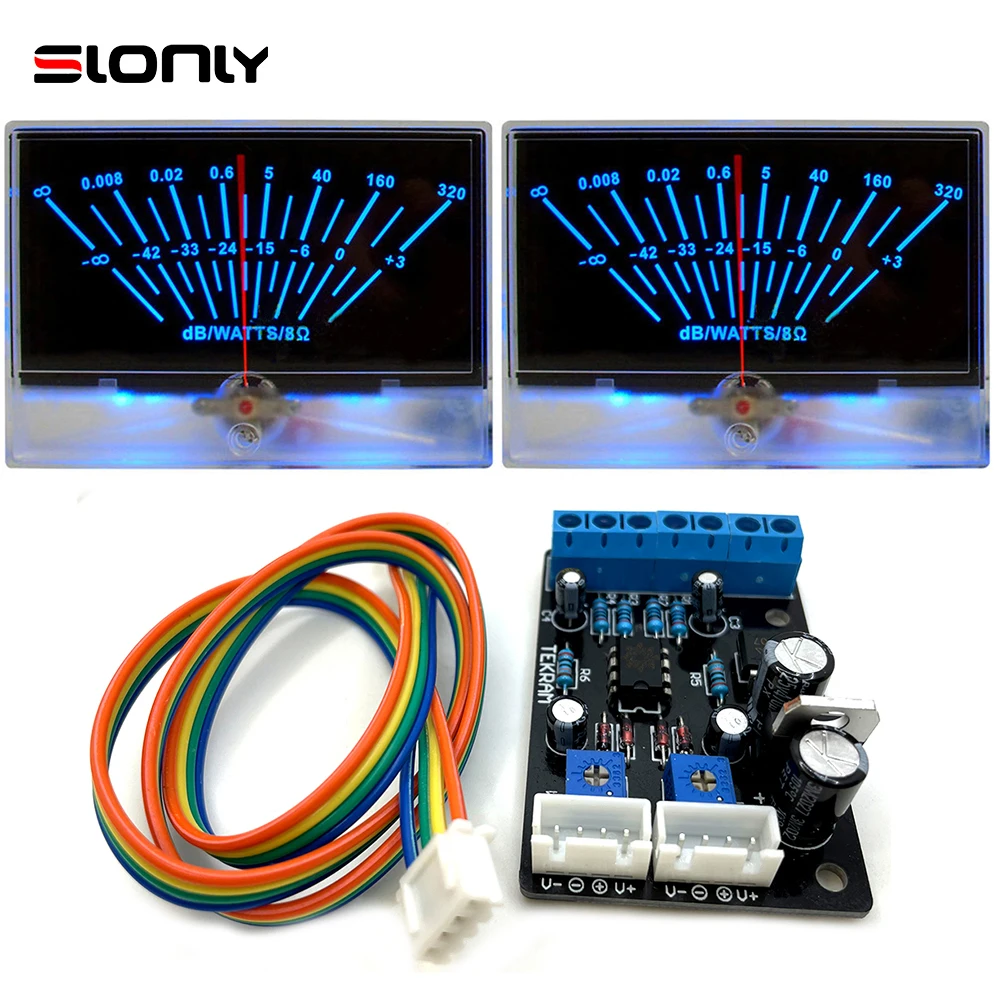

Упаковочный лист:

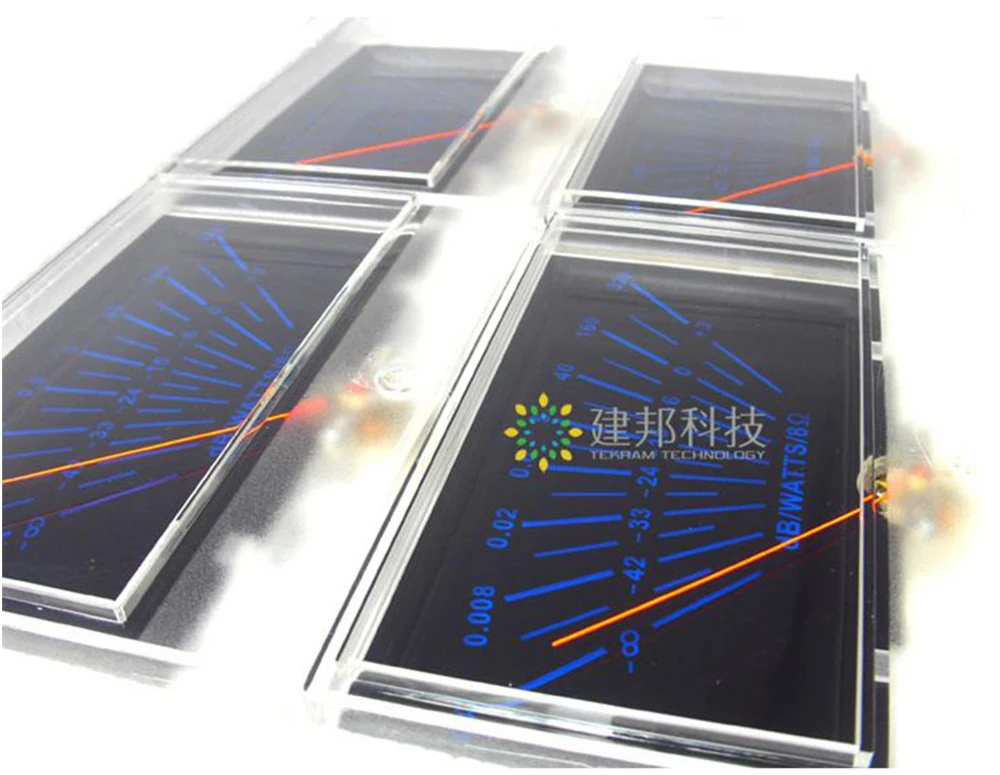

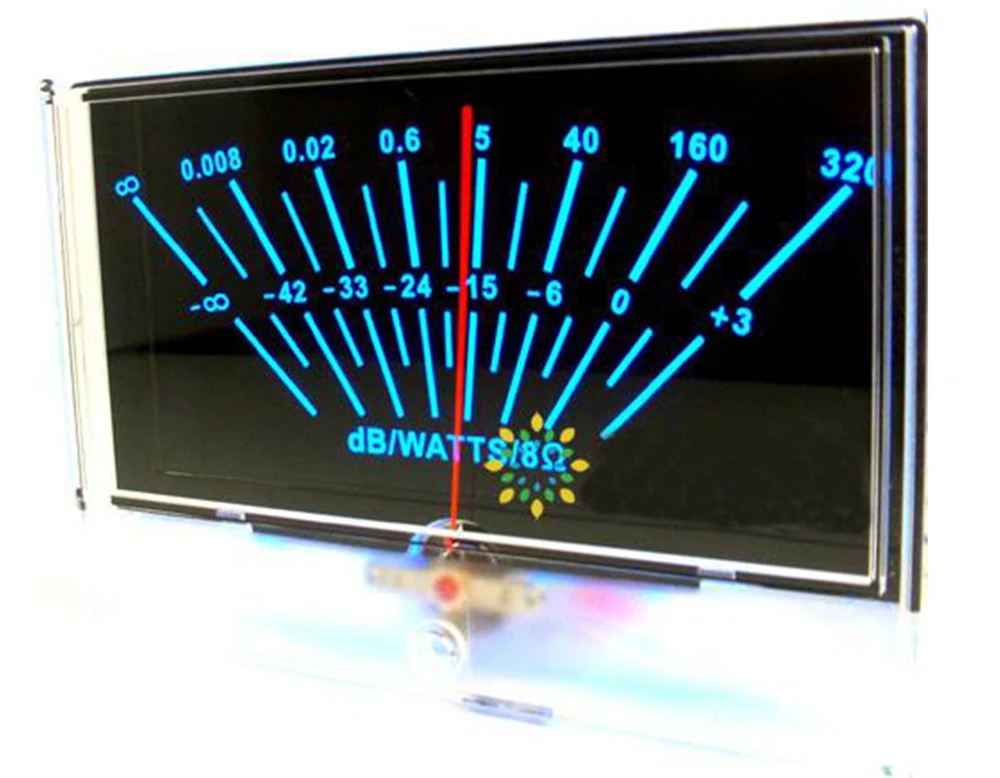

2 шт P-134 VU метров

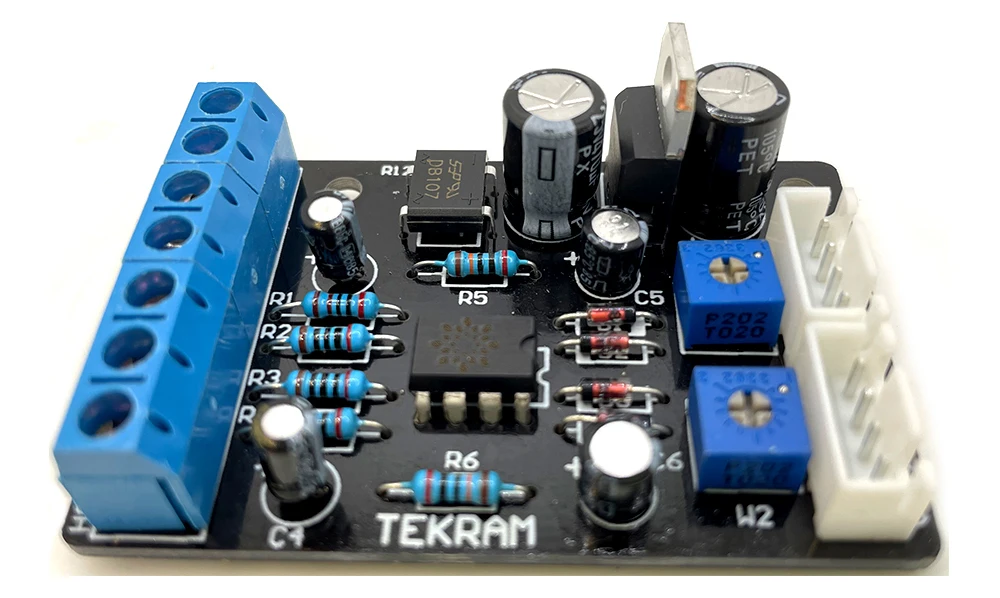

Плата драйвера 1 шт.
