4 шт. VU Meter драйвер платы для P-97 P-134 озерно-голубой TN-90 T-90 заменяет TA7318P пре-этап Вакуумный ламповый усилитель дБ измеритель уровня драйвер

4 шт. VU метр драйвер платы для P-97 P-134 голубого озера TN-90 заменяет TA7318P пред-сценический ламповый усилитель дБ измеритель уровня

Примечание:

● Готовая плата драйвера VU Meter прошла испытание на старение мощности и точно отрегулирована в соответствии с головой выбранного вами

Особенности:

● Новая плата драйвера VU level meter является идеальной заменой для прекращенного TA-7318P IC драйвера. Он имеет лучший эффект вождения измерительной головки, игла быстро колеблется, и ответ чувствителен. Это еще больше увеличивает выходной сигнал на основе цепи 7318, которая может управлять предыдущими счетчиками 7318, добавляется новый широкий диапазон регулятора напряжения, рабочие характеристики более стабильны, оригинальный дизайн оригинала имеет оригинальный классический дизайн, красивый внешний вид, компактный и практичный! И с схемой расширения, увеличьте пиковую функцию индикатора!

Инструкции по использованию:

● Вход сигнала: плата драйвера обеспечивает два способа ввода сигнала, вы можете выбрать любой в соответствии с вашей ситуацией! (Подсказка: если сигнал принимается на тыльной стороне потенциометра громкости или на выходе усилителя мощности, поворотная стрелка будет управляться потенциометром громкости, то есть, громкость указателя большая, когда громкость большая, И амплитуда указателя мала, когда громкость мала.) ① Низкий, GND, низкий: это низкоуровневый входной сигнал терминала платы драйвера, который используется для подключения аудио сигналов CD-плееров, компьютерных звуковых карт, предварительный этап и другие устройства источника звука. Когда проводка, низкая, GND, низкая соответствует: левый, наземный и правый каналы достаточны. (Отрегулируйте два потенциометра на плате драйвера, чтобы контролировать размер иглы. Если сигнал полностью открыт, качание указателя не достигает ожидаемого значения, или если громкость становится низкой, вы можете изменить R2, резистор R3 удаляется. R2 и R3 используются для ослабления земли, когда плата привода подключена к высокоуровневому входному сигналу. Он используется только при использовании высокоуровневого ввода, потому что нет возможности определить, какой входной сигнал вы используете. Метод, поэтому сопротивление сварено во время производства, легче удалить сопротивление, чем сварка, в конце концов, не у всех есть сварочное оборудование, ха-ха, конечно, это очень особенный чехол, обычно его не нужно снимать!) ②HIGH, GND, HIGH: это высокоуровневый входной терминал платы драйвера. Используется для подключения сигнала питания, усиленного усилителем мощности. Схема затухания, встроенная в плату драйвера, ослабит уровень высокой интенсивности выходного сигнала усилителя мощности и отправит его в IC драйвера, схема затухания содержит только что упомянутые резисторы R2 и R3. При подключении выходных клемм усилителя два высоких клемм платы драйвера соответственно соединены с двумя красными клеммами усилителя и двумя черными клеммами усилителя. Выберите любой из них для подключения к терминалу GND платы драйвера. ● Выход привода: V +, V-, терминал: это плата драйвера является подсветкой счетчика и обеспечивает два набора выходных клеммов с подсветкой 12 В. Пожалуйста, обратите внимание, чтобы соответствовать напряжению и положительным и отрицательным направлениями источника светильник измерителя при подключении. + 、 - 、 Терминал: это выходной терминал головки счетчика привода платы драйвера, которые соответственно соединены с терминалами «+» и «-» двух уровневых метров. При подключении обратите внимание на положительные и отрицательные стороны. ● Параметры источника питания: Рабочее напряжение: AC / DC 12-15V AC / DC широкое рабочее напряжение (рекомендуется использовать независимый силовой трансформатор или независимую обмотку для его источника питания!) Номинальная мощность: 3 Вт ● Размер печатной платы: 60*39 мм ● Разные аксессуары: соединительная линия измерительной головки составляет полметра, делится на два и используется.

Посылка включает:

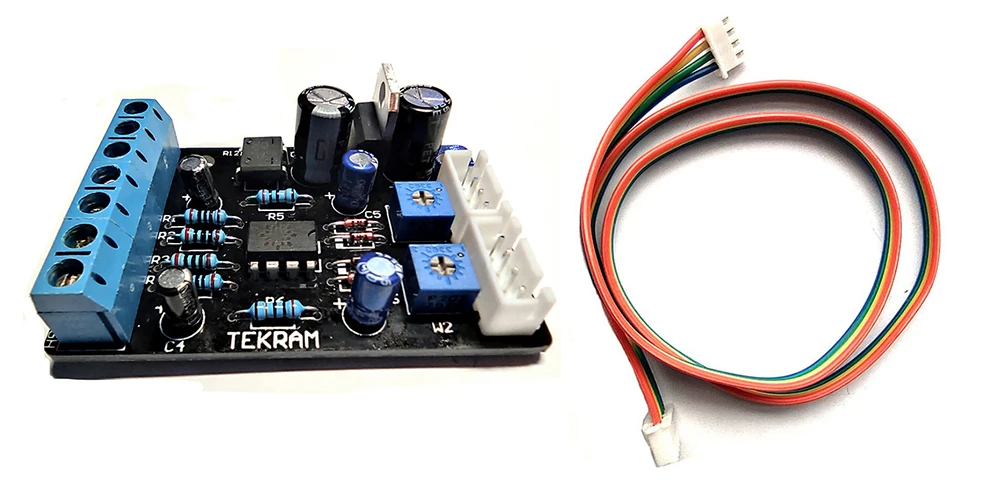

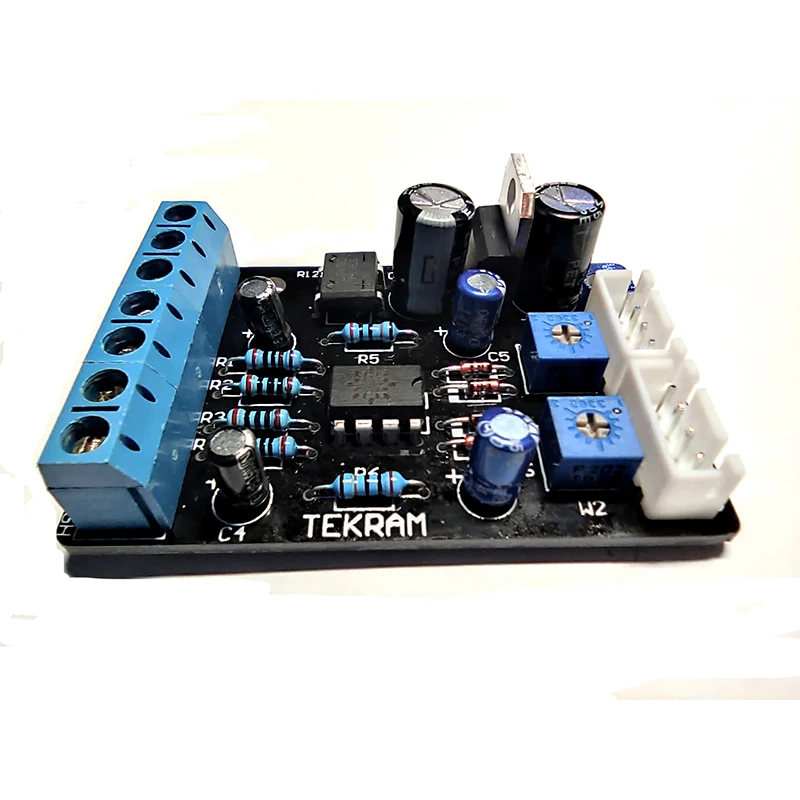

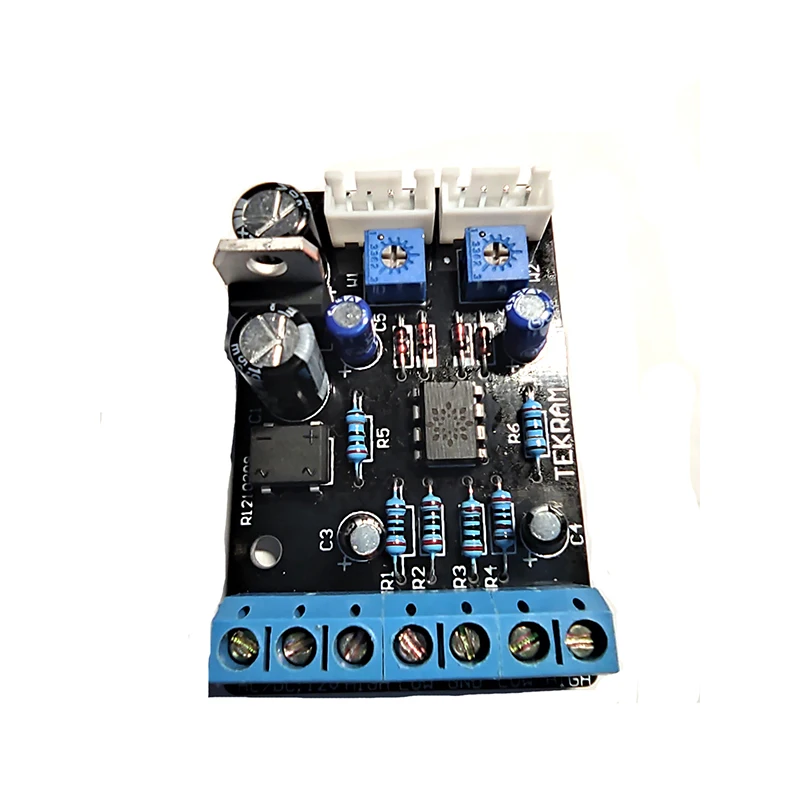

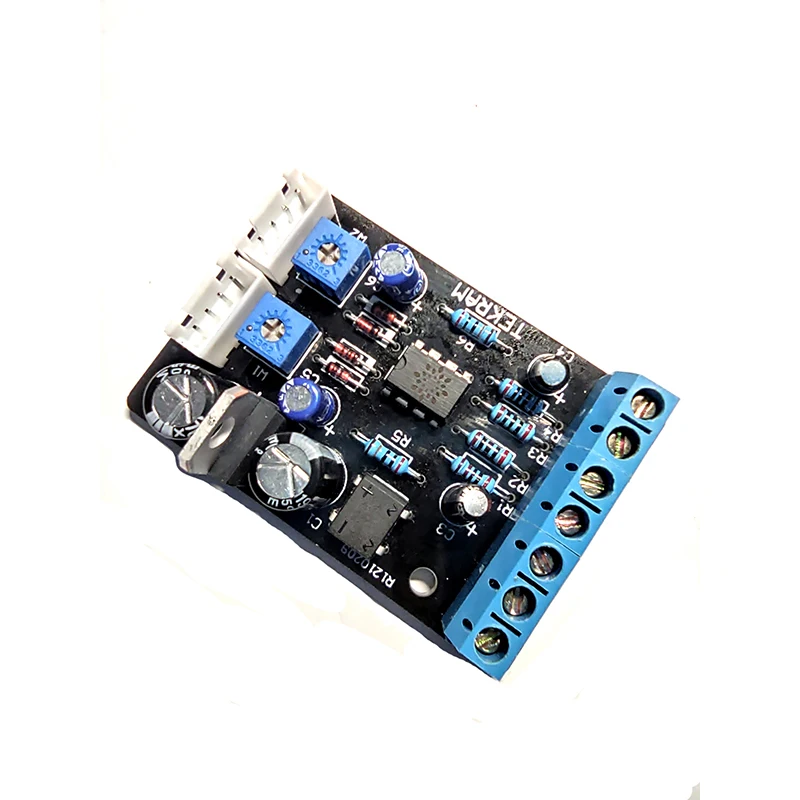

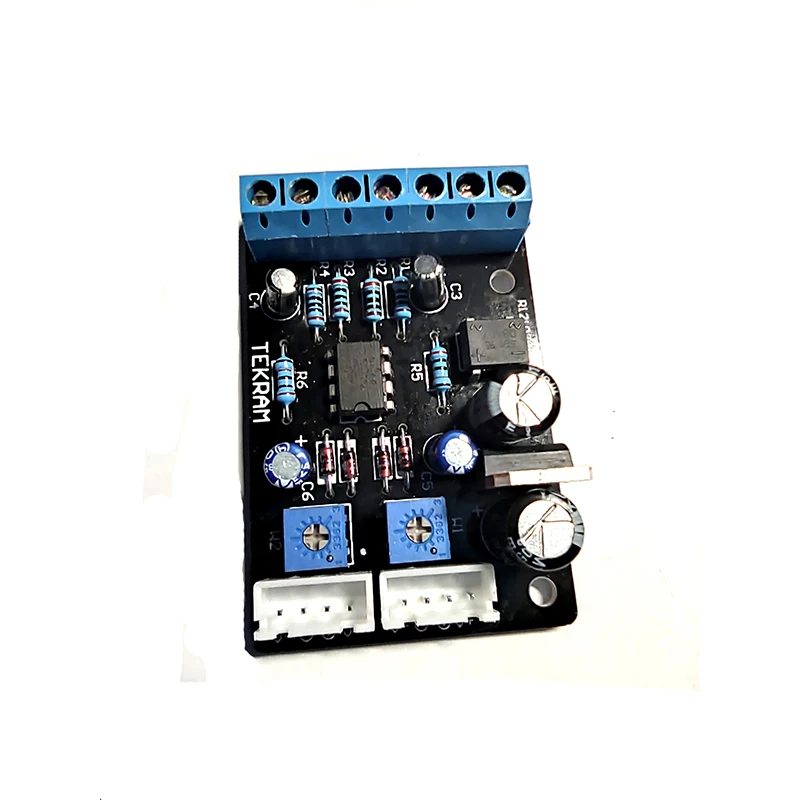

4 шт. платы для VU Meter
