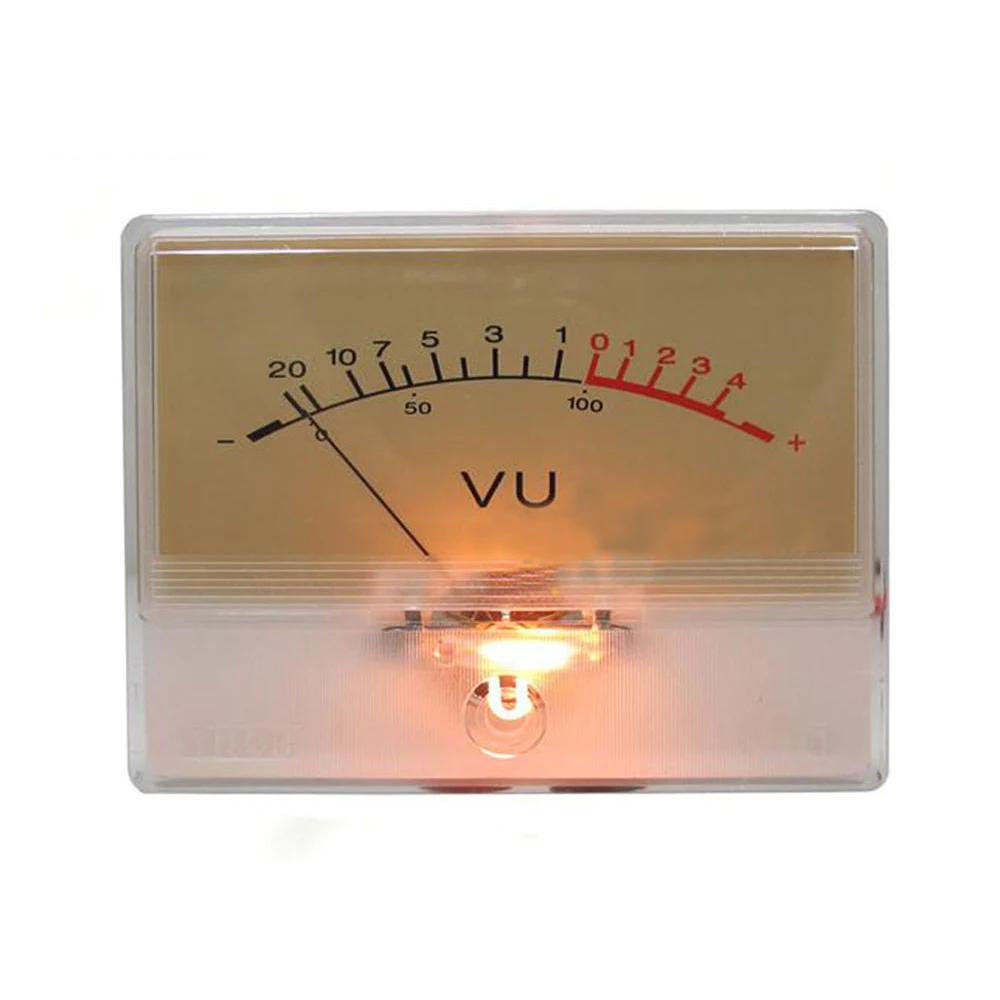

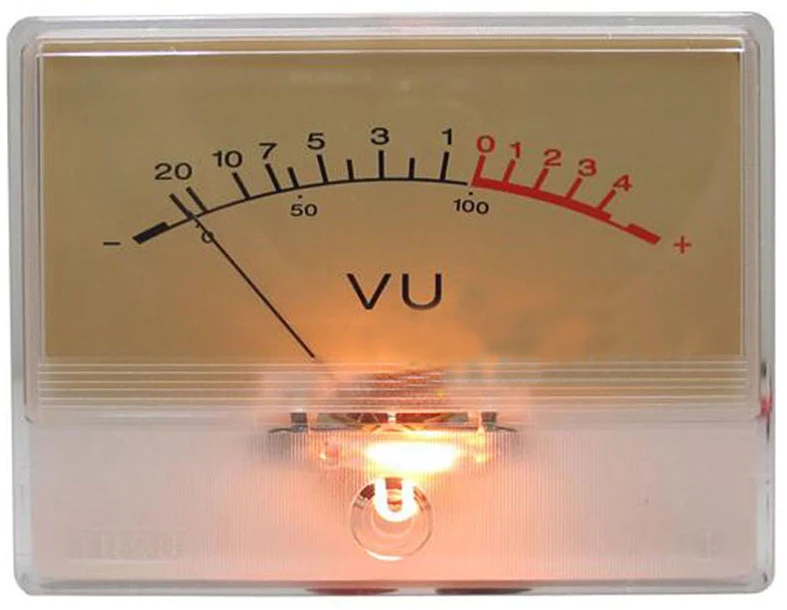

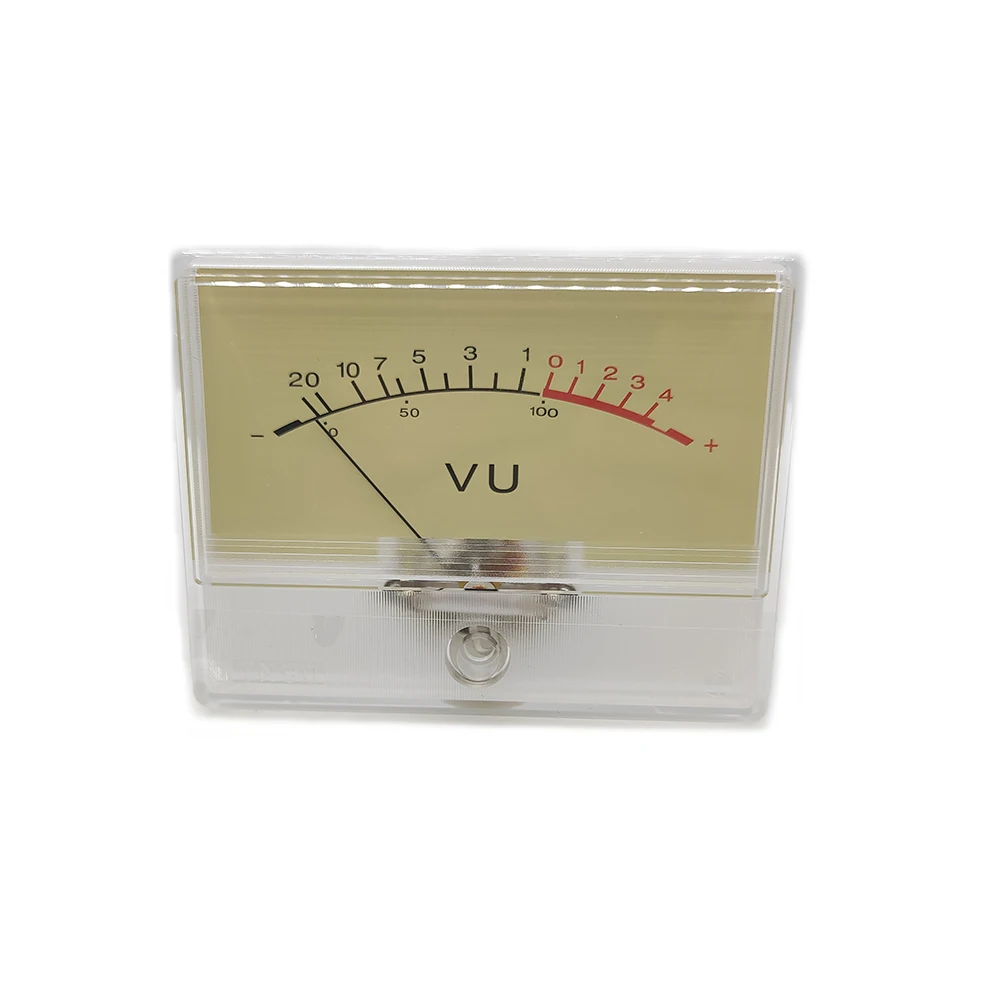

2 шт. T-90 VU метр + 1 шт. плата драйвера Высокоточный усилитель головок усилитель уровня дБ предусилитель шасси ремень звукового давления с подсветкой

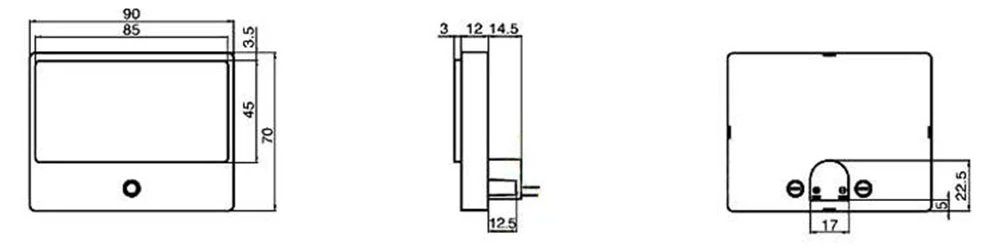

Параметры:
● Подвижная часть: подвижный тип катушки
● Материал указателя: цинковая белая медь● Цвет указателя: черный● Направление поворота указателя: слева направо● Длина указателя: от центральной оси до конца иглы 44 ± 1 мм● Указатель Ширина: 0,45 ± 0,05 мм● Направление использования счетчика: вертикальное
Электрические характеристики:
● Стандартные условия испытаний: температура 20 ℃, влажность 70%, отсутствие разницы в результатах испытаний, также может быть протестирован при нормальной температуре и влажности.
● Степень электрического гриппа: Чувствительность указателя от нуля до максимальной шкалы (полномасштабное положение) составляет 960uA ± 8%
● Внутреннее сопротивление: 650 Ом ± 10%
● Сопротивление изоляции: более 500 В постоянного тока плюс 50 м Ом для цепи зарядки внешнего блока счетчика. Сопротивление изоляции между корпусом счетчика и схемой зарядки проверяется при напряжении постоянного тока 500 В.
● Нулевое положение: Счетчик находится в стандартном положении. Ссылка на место, где передний конец указателя интегрирован с центром нулевой шкалы. Допустимая погрешность перекрытия между указателем и нулевой шкалой составляет ± 1 мм.
● Выравнивание: допустимая погрешность ± 1 мм, когда стандартное положение измерителя наклонено на 90 градусов до и после использования.
● Палка-указатель: мгновенно добавьте в три раза полномасштабный ток по току, медленно Уменьшите до 1/2 электрического чтения гриппа, затем указатель вернется к 1/3 шкалы.
● Трение: диапазон погрешности при указании точки ± 1 мм, когда электрический ток добавляется к измерителю и медленно увеличивается или уменьшается до определенного значения.
● Торможение: мгновенно добавьте 2/3 тока циферблата в течение одной секунды от начала до положения, указанного указателем.
Специальное испытание:
● Проверка нагрузки: Ввод в десять раз полного тока шкалы каждые пять секунд, Повторите это действие девять раз. Каждый раз, когда есть 0,5 секунд, от 7 до 14 предметов остаются в норме после испытания ".
● Вибрационных испытаний: после того, как может иметь разный метраж, транслирует полученную информацию, её потрясти вверх и вниз, 4 мм через каждые 1000 раз в минуту на вибрационная платформа, 10 минут в каждом направлении. После этого теста 7-14 предметов остаются нормальными.
● Испытание на удар: измеритель выпал с высоты 30 см до толстой доски 3 см после упаковки, и тест проводился в трех направлениях, X.Y.Z, 7-14 предметов остались нормальными после этого теста.
● Тест надежности: Electrofluence лимит по-прежнему в стандартный после 100000 коррекции точка настоящих входного сигнала.
● Испытание на воздействие на окружающую среду: температура 50 ℃, влажность 85%, длительность 100 часов, после этого теста 7-14 предметов остаются нормальными.
● Испытание на натяжение Клеммы: клемма должна выдерживать напряжение в 1 кг, продолжительное в течение 60 секунд.
Другие:
● Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH от 35 до 85%
● Ограничение температуры хранения: от-20 ℃ до + 60 ℃ RH от 35 до 85%
● Не помещайте счетчик под прямыми солнечными лучами и храните счетчик в упаковочной коробке, чтобы предотвратить попадание посторонних веществ в счетчик
● Состояние припоя: Поместите клемму около 3 мм в жестяную пластину с температурой 230 ℃. Размещение время 3,5 секунд. После этого теста 7-14 предметов остаются нормальными.
● Припоя Температура: Держите паяльный пистолет при температуре не выше 350 ℃ в течение 3,5 секунд, и передний конец терминала составляет около 3 мм в контакте с паяльный пистолет. После этого теста товары 7-14 остаются нормальными.
● Антистатические: Используйте сухую нейлоновую ткань для проверки прозрачной поверхности покрытия в одном направлении три раза. Отметьте разницу указателя ниже 1/3 от длины шкалы и вернитесь к нулю через три секунды.
● Лампа-светильник: 12 В желтые неоновые пузырьки

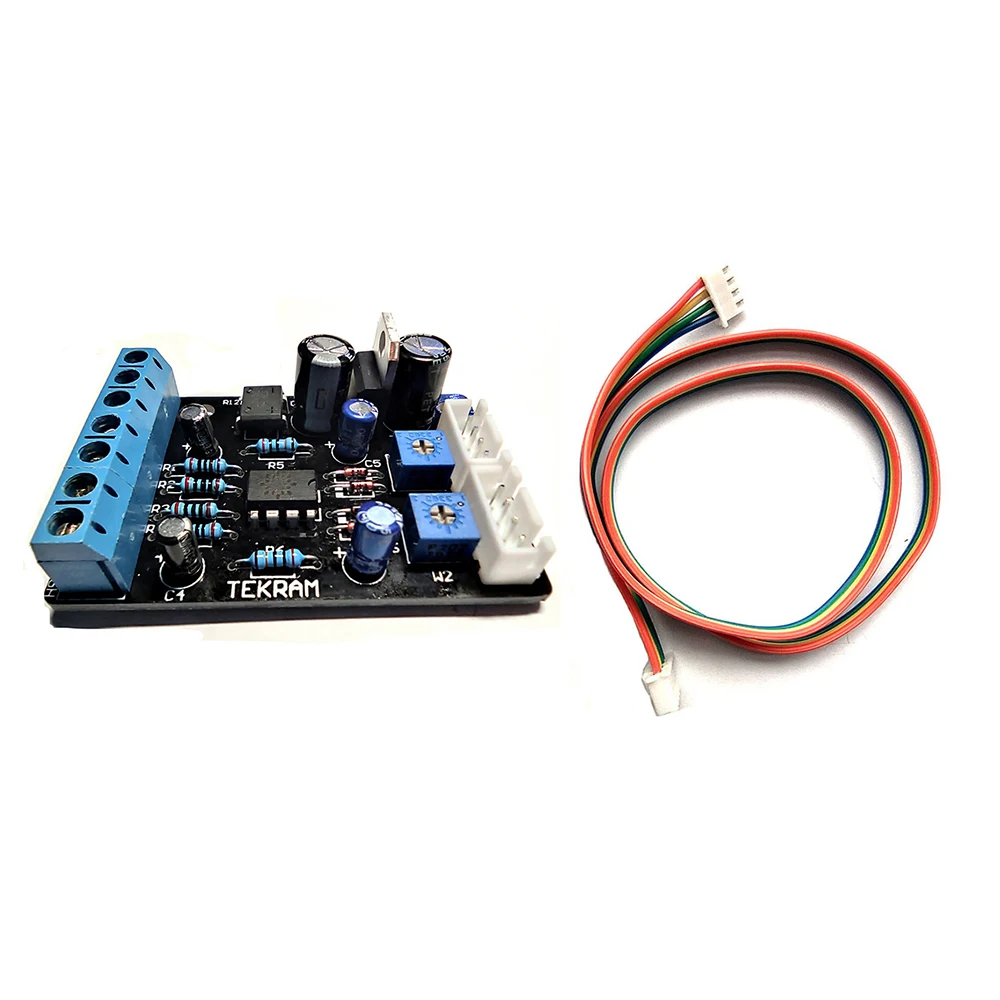

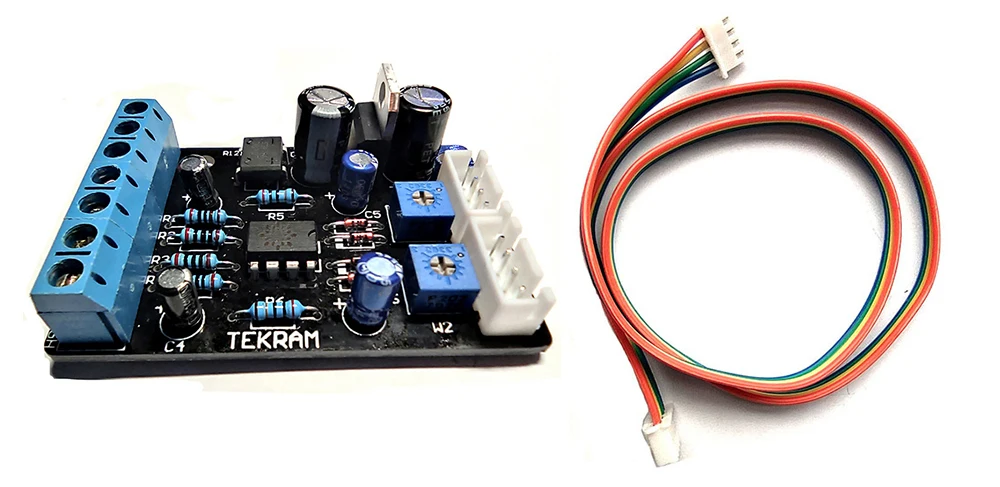

Инструкции по использованию платы привода VU Meter:
Примечание:
Готовая плата драйвера VU Meter прошла испытание на старение мощности и точно отрегулирована в соответствии с головой выбранного вами
Особенности:
Новая плата драйвера VU level meter является идеальной заменой для прекращенного TA-7318P IC драйвера. Он имеет лучший эффект вождения измерительной головки, игла быстро колеблется, и ответ чувствителен. Это еще больше увеличивает выходной сигнал на основе цепи 7318, которая может управлять предыдущими счетчиками 7318, добавляется новый широкий диапазон регулятора напряжения, рабочие характеристики более стабильны, оригинальный дизайн оригинала имеет оригинальный классический дизайн, красивый внешний вид, компактный и практичный! И с схемой расширения, увеличьте пиковую функцию индикатора!
Инструкции по использованию:

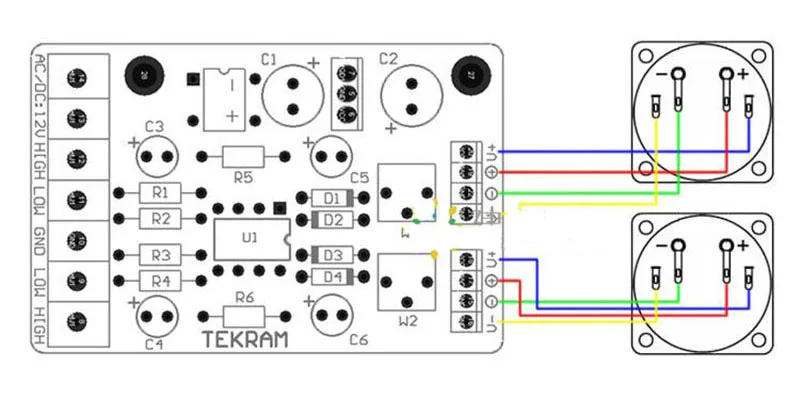

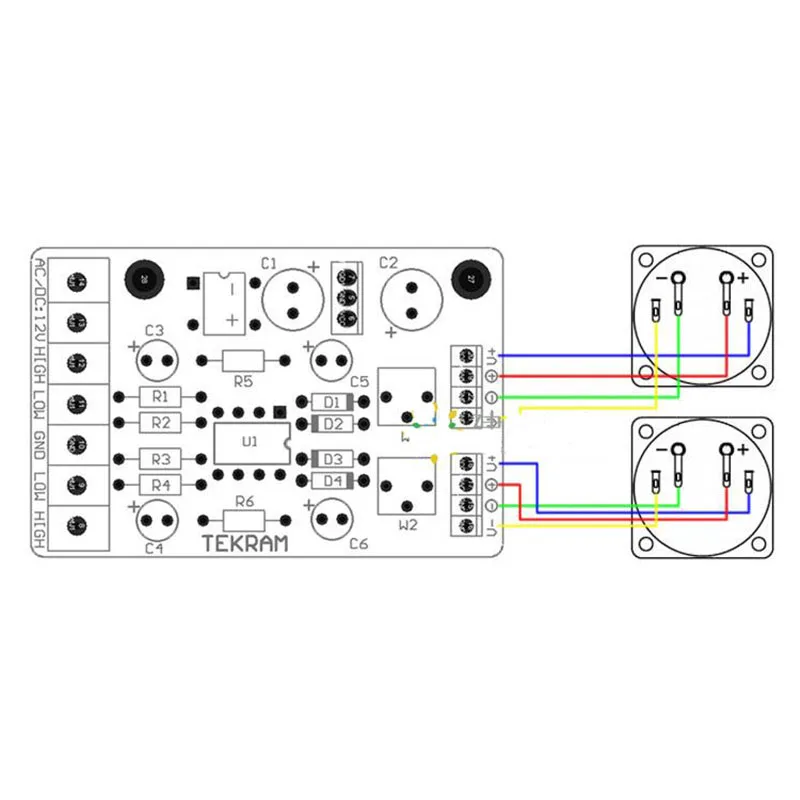

1. Вход Сигнала: плата драйвера обеспечивает два способа ввода сигнала, вы можете выбрать любой в соответствии с вашей ситуацией! (Подсказка: если сигнал принимается на тыльной стороне потенциометра громкости или на выходе усилителя мощности, поворотная стрелка будет управляться потенциометром громкости, то есть, громкость указателя большая, когда громкость большая, И амплитуда указателя мала, когда громкость мала.)① Низкий, GND, низкий: это низкоуровневый входной сигнал терминала платы драйвера, который используется для подключения аудио сигналов CD-плееров, компьютерных звуковых карт, предварительный этап и другие устройства источника звука. Когда проводка, низкая, GND, низкая соответствует: левый, наземный и правый каналы достаточны.(Отрегулируйте два потенциометра на плате драйвера, чтобы контролировать размер иглы. Если сигнал полностью открыт, качание указателя не достигает ожидаемого значения, или если громкость становится низкой, вы можете изменить R2, резистор R3 удаляется. R2 и R3 используются для ослабления земли, когда плата привода подключена к высокоуровневому входному сигналу. Он используется только при использовании высокоуровневого ввода, потому что нет возможности определить, какой входной сигнал вы используете. Метод, поэтому сопротивление сварено во время производства, легче удалить сопротивление, чем сварка, в конце концов, не у всех есть сварочное оборудование, ха-ха, конечно, это очень особенный чехол, обычно его не нужно снимать!)②HIGH, GND, HIGH: это высокоуровневый входной терминал платы драйвера. Используется для подключения сигнала питания, усиленного усилителем мощности. Схема затухания, встроенная в плату драйвера, ослабит уровень высокой интенсивности выходного сигнала усилителя мощности и отправит его в IC драйвера, схема затухания содержит только что упомянутые резисторы R2 и R3. При подключении выходных клемм усилителя два высоких клемм платы драйвера соответственно соединены с двумя красными клеммами усилителя и двумя черными клеммами усилителя. Выберите любой из них для подключения к терминалу GND платы драйвера.2. Выход привода:V +, V-, терминал: это плата драйвера является подсветкой счетчика и обеспечивает два набора выходных клеммов с подсветкой 12 В. Пожалуйста, обратите внимание, чтобы соответствовать напряжению и положительным и отрицательным направлениями источника светильник измерителя при подключении.+ 、 - 、 Терминал: это выходной терминал головки счетчика привода платы драйвера, которые соответственно соединены с терминалами «+» и «-» двух уровневых метров. При подключении обратите внимание на положительные и отрицательные стороны.3. Параметры источника питания:Рабочее напряжение: AC / DC 12-15V AC / DC широкое рабочее напряжение (рекомендуется использовать независимый силовой трансформатор или независимую обмотку для его источника питания!)Номинальная мощность: 3 Вт4. Размер печатной платы: 60*39 мм5. Разные аксессуары: соединительная линия измерительной головки составляет полметра, делится на два и используется.
Посылка включает:

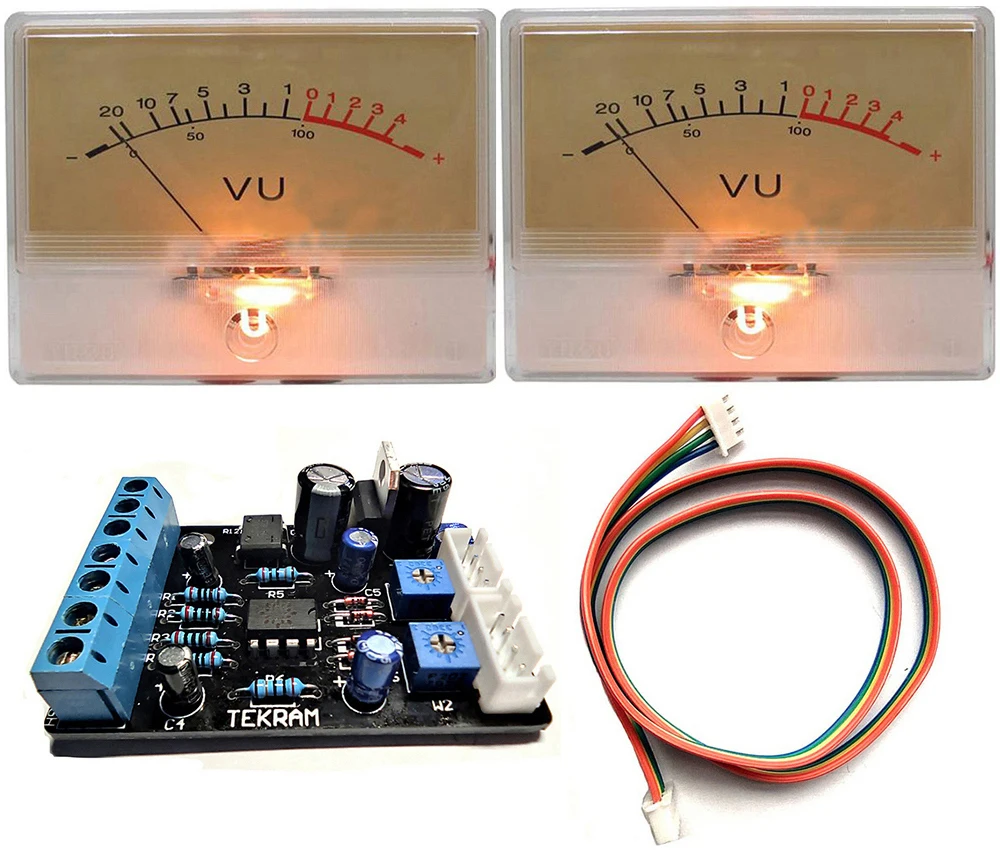

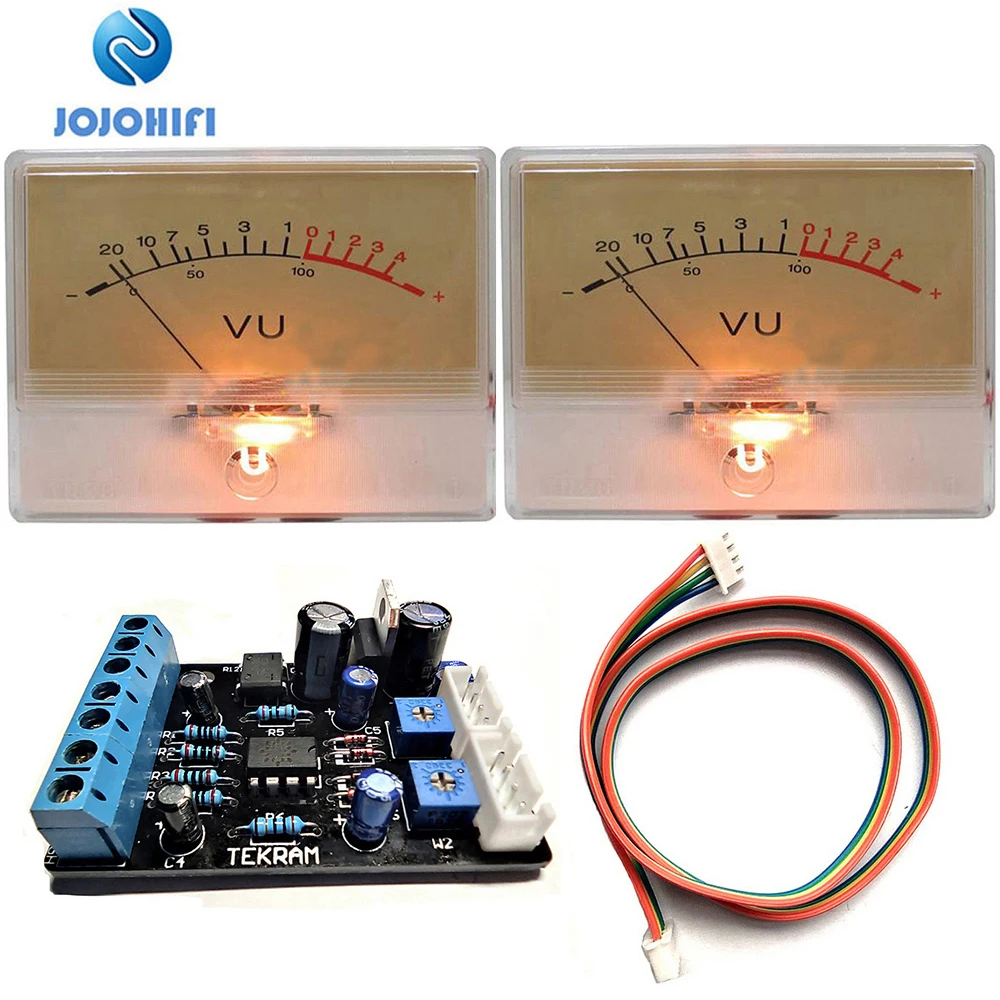

2 шт T-90 высокоточных VU метровПлата драйвера VU Meter 1 шт.
