Плата драйвера1 шт. TN-902 шт. TN-902 шт. TN-90 указатель измерителя VU + 1 шт. плата драйвера предварительный уровень DB с подсветкой Плата усилителя мощности

Плата драйвера/1 шт. TN-90/2 шт. TN-90/2 шт. TN-90 указатель VU Meter + 1 шт. плата драйвера Предварительная стадия DB с подсветкой платы усилителя мощности

У вас есть четыре варианта:

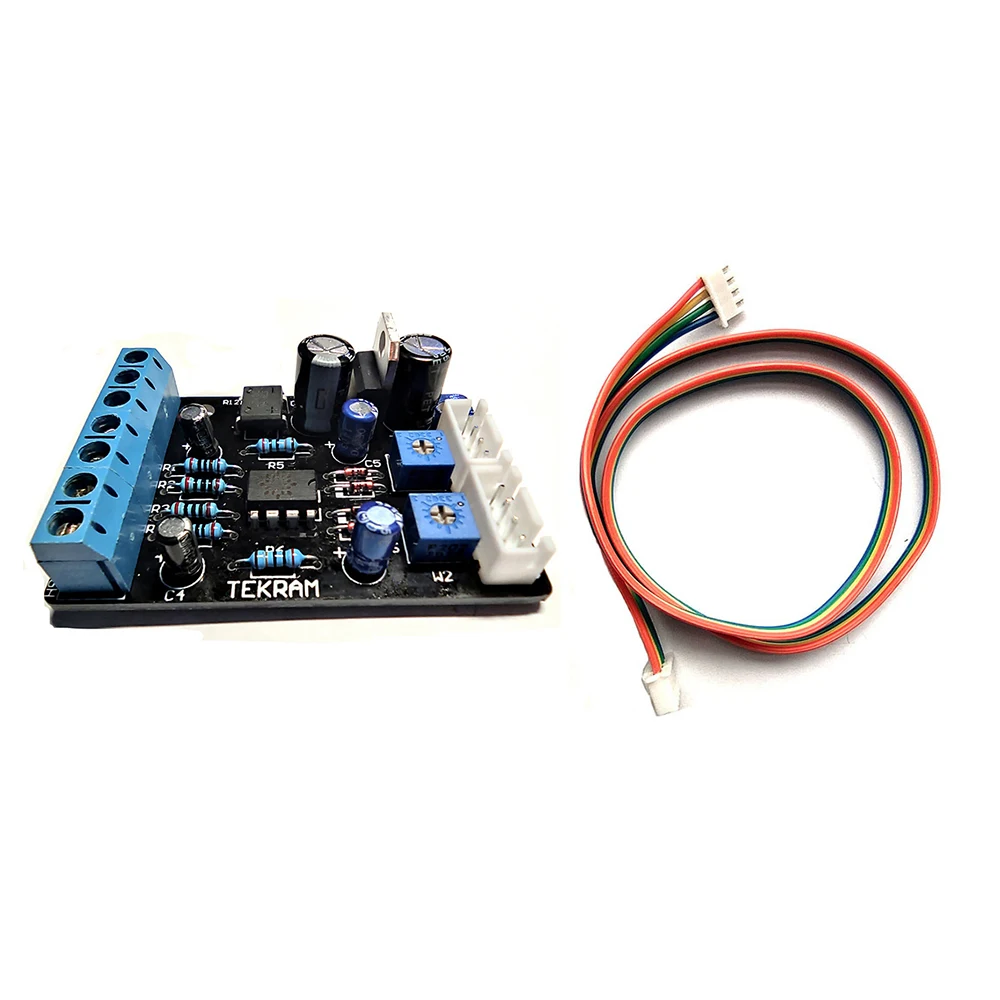

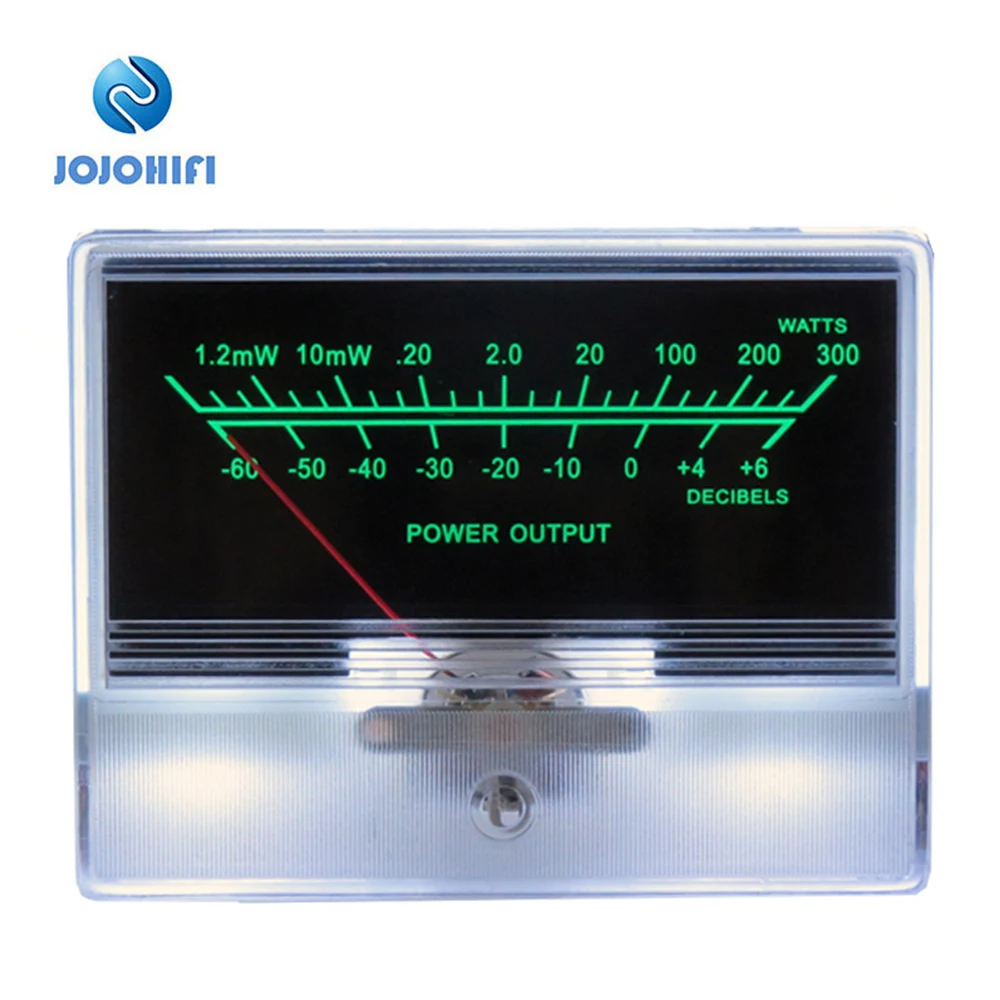

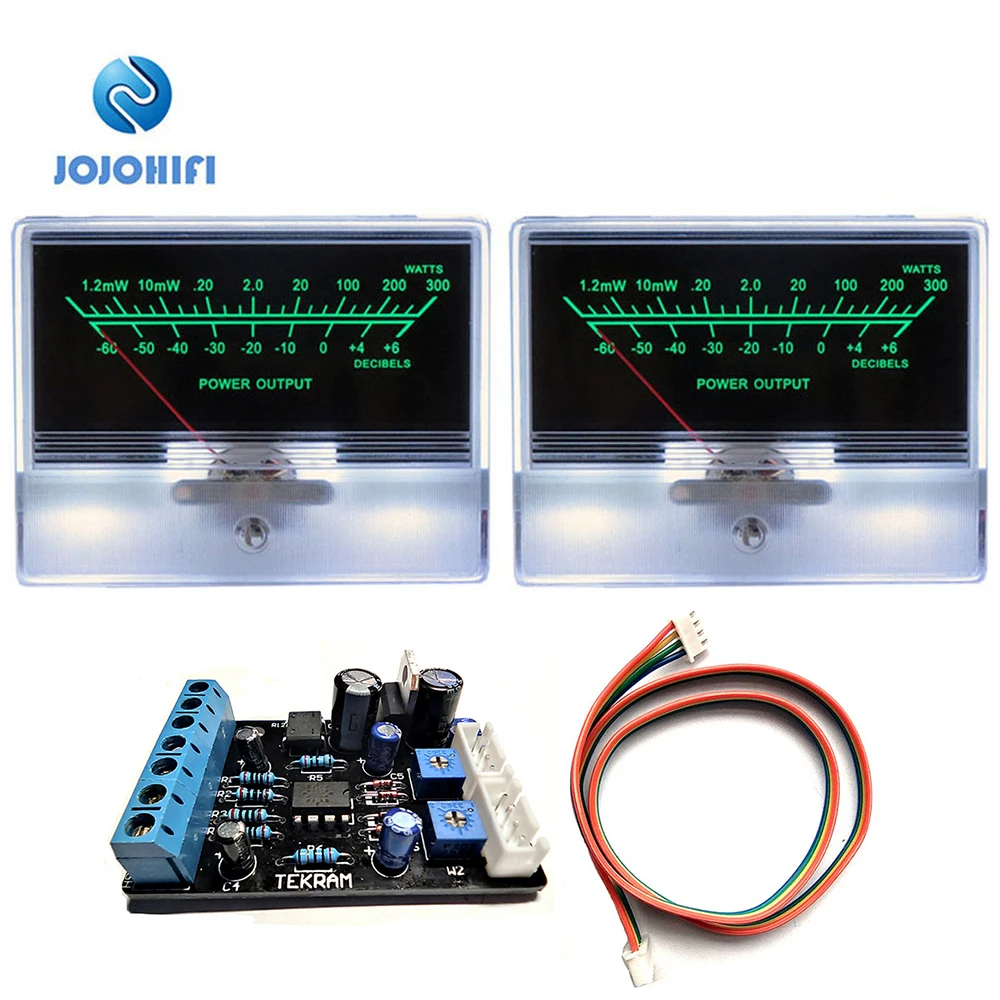

● 1 шт. плата драйвера для счетчика VU ● 1 шт. TN-90 VU метр ● 2 шт. TN-90 вю метров ● 2 с 1: 2 шт. TN-90 счетчиков VU + 1 шт. плата драйвера для счетчика VU

Параметры:

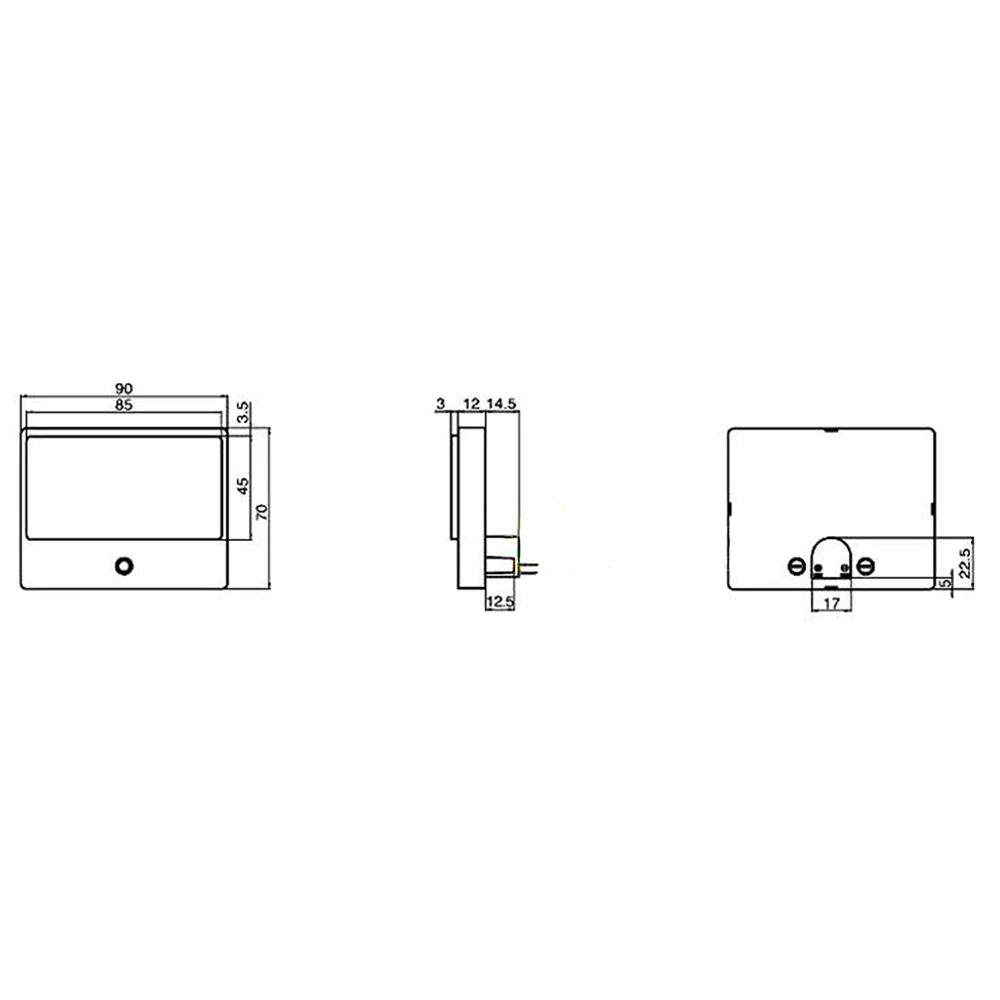

● Материал указателя: цинк, белая медь ● Цвет указателя: оранжевый ● Направление поворота указателя: слева направо ● Длина указателя: 44 ± 1 мм от центральной оси до конца иглы ● Ширина указателя: 0,45 ± 0,05 мм ● Направление использования электрического счетчика: вертикальное

Электрические характеристики:

● Стандартные условия тестирования: температура 20 ℃, влажность 70%, если нет разницы в результатах тестирования, тест также может быть выполнен при нормальной температуре и влажности. ● Чувствительность по току: указатель находится в нулевой шкале до максимальной чувствительности шкалы (положение полной шкалы) 960uA ± 8%. ● Внутреннее сопротивление: 650 Ω ± 10%. ● Сопротивление изоляции: 500 В постоянного тока плюс 50 м Ом или более для внешней коробки счетчика и электрической цепи. Сопротивление изоляции корпуса счетчика и электрической цепи проверяется напряжением 500 В постоянного тока. ● Нулевое положение: используется стандартное положение счетчика, И точкой, где лицевая часть указателя и центр нулевой шкалы объединены, является опорная стрелка и нулевая шкала перекрывает. Погрешность ± 1 мм. ● Баланс: допустимый диапазон погрешности счетчика при наклоне стандартного положения на 90 градусов вперед и назад составляет ± 1 мм. ● Стрелка: когда полноразмерный ток утрояет перегрузку в одно мгновение и медленно снижается до показания чувствительности тока 1/2, указатель вернется к шкале 1/3 шкалы. ● Трение: когда ток прибавляется к счетчику и медленно увеличивается или уменьшается до определенного значения, диапазон погрешности указанной точки составляет ± 1 мм. ● Торможение: мгновенно добавьте 2/3 от текущего значения шкалы, в течение одной секунды от начала до положения, указанного указателем Вертикальный флаг.

Специальный Тест:

● Вход теста перегрузки в десять раз превышает полномасштабный ток каждые пять секунд, и это действие повторяется девять раз. Каждый раз 0,5 секунды, тест остается нормальным. ● Испытание на вибрацию: после упаковки счетчика Вибрация осуществляется на вибропластине 1000 раз в минуту вверх и вниз 4 мм, 10 минут в направлении. После этого теста 7-14 предметов остаются нормальными. ● Испытание на удар: после упаковки электрического счетчика он сбрасывается с высоты 30 см на деревянную доску толщиной 3 см. Трехнаправленное испытание x.y.z является нормальным. ● Проверка надежности: после 100000 поступающего тока в точку калибровки предел чувствительности тока все еще находится в пределах стандартной температуры испытания на воздействие окружающей среды 50 ℃, влажности 85%, длится 100 часов, после этого теста остается нормальным. ● Терминал тягового испытания терминал должен выдерживать тягу 1 кг в течение 60 секунд без влияния.

Остальные:

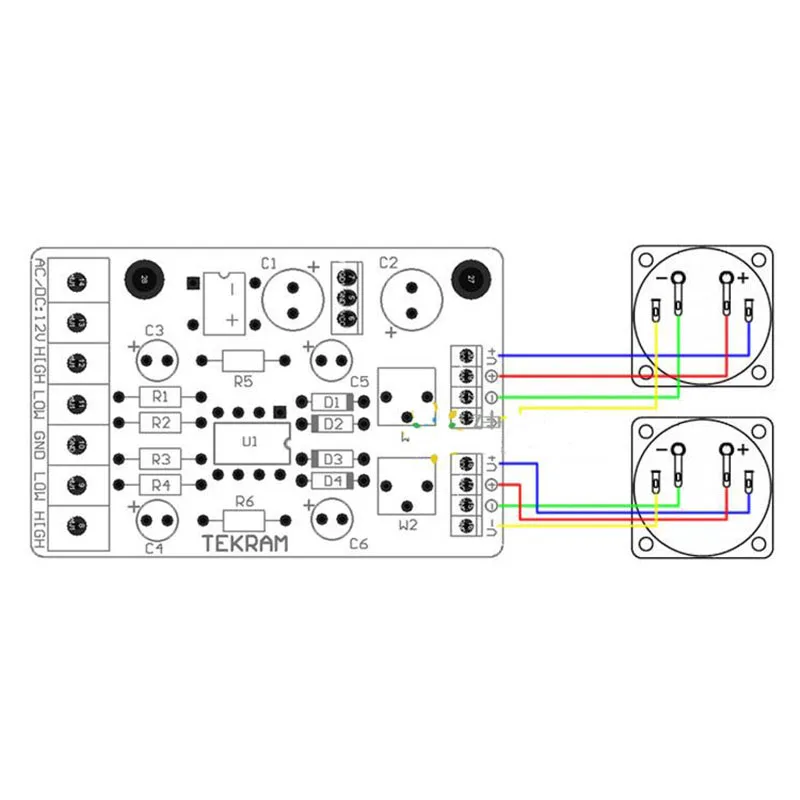

● Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH 35 до 85% ● Предел температуры хранения: от-20 ℃ до + 60 ℃ RH 35 до 85% ● Не ставьте счетчик под прямыми солнечными лучами и храните счетчик в упаковочной коробке, чтобы предотвратить попадание посторонних веществ в счетчик. ● Условия пайки поместите клемму около 3 мм в оловянную плиту при температуре 230 ° C в течение 3,5 секунд и сохраните ее нормальной после этого испытания. ● Температура припоя: удерживайте температуру паяльного пистолета на 350 ℃, свяжитесь с клеммой в течение 3,5 секунд, а передняя часть клеммы составляет около 3 мм в контакте с паяльным пистолетом. Этот тест остается нормальным. ● Антистатический: сухая нейлоновая ткань тестируется три раза в одном и том же направлении на поверхности прозрачного чехла, И разница между указателями на счету составляет менее 1/3 от длины шкалы, и позиция возвращается к нулю через три секунды. ● Характеристики лампы: два белых светодиода 2,8-3,0 в (вы также можете изменить подсветку на 12 В, и мы отправим вам разделительные резисторы бесплатно, просто следуйте методу ниже, чтобы припаять.)

Посылка:

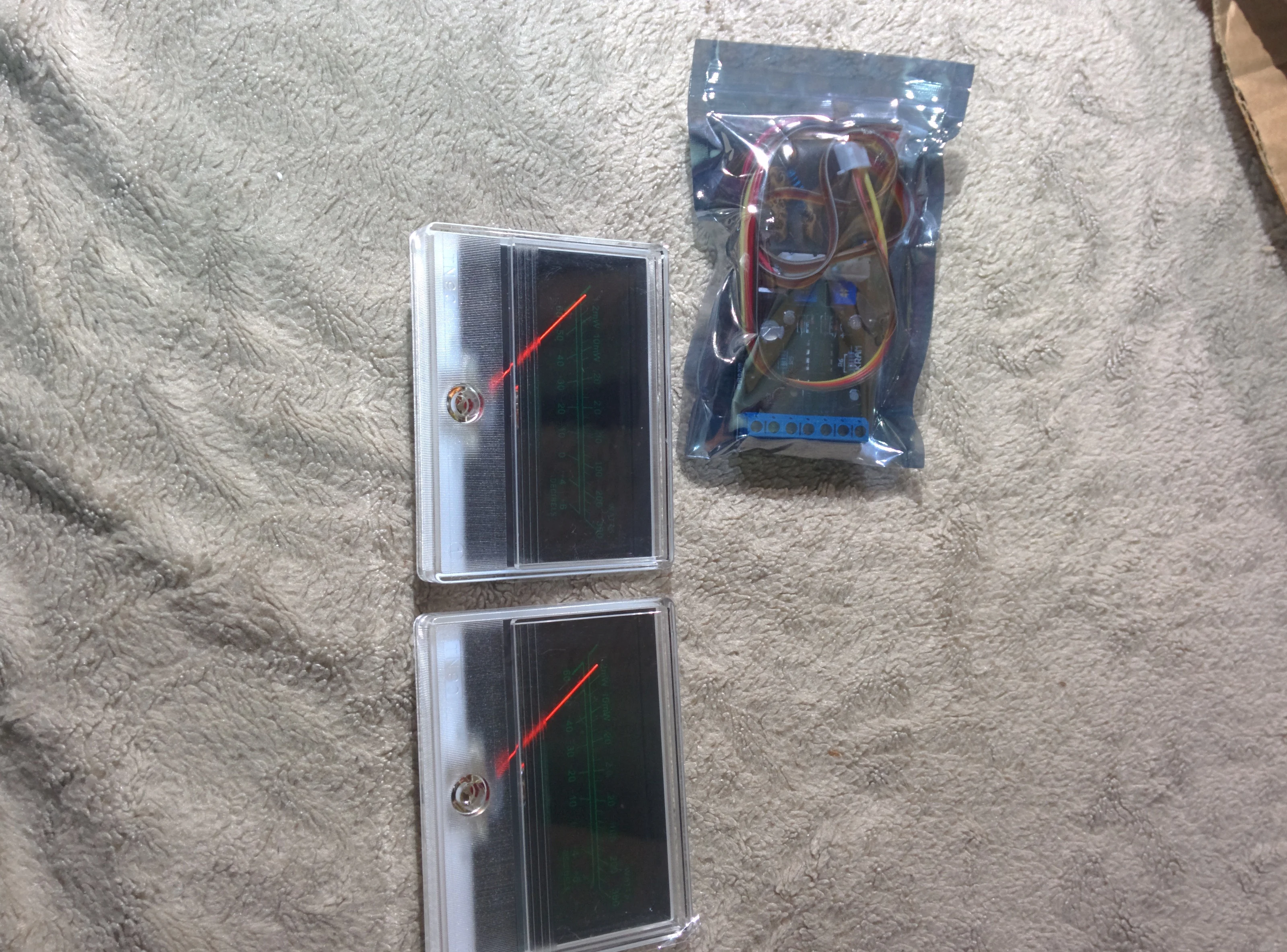

● 1 шт. плата драйвера для счетчика VU Или ● 1 шт. измеритель TN-90 VU Или ● 2 шт. TN-90 вю метров Или ● 2 с 1: 2 шт. TN-90 счетчиков VU + 1 шт. плата драйвера для счетчика VU
