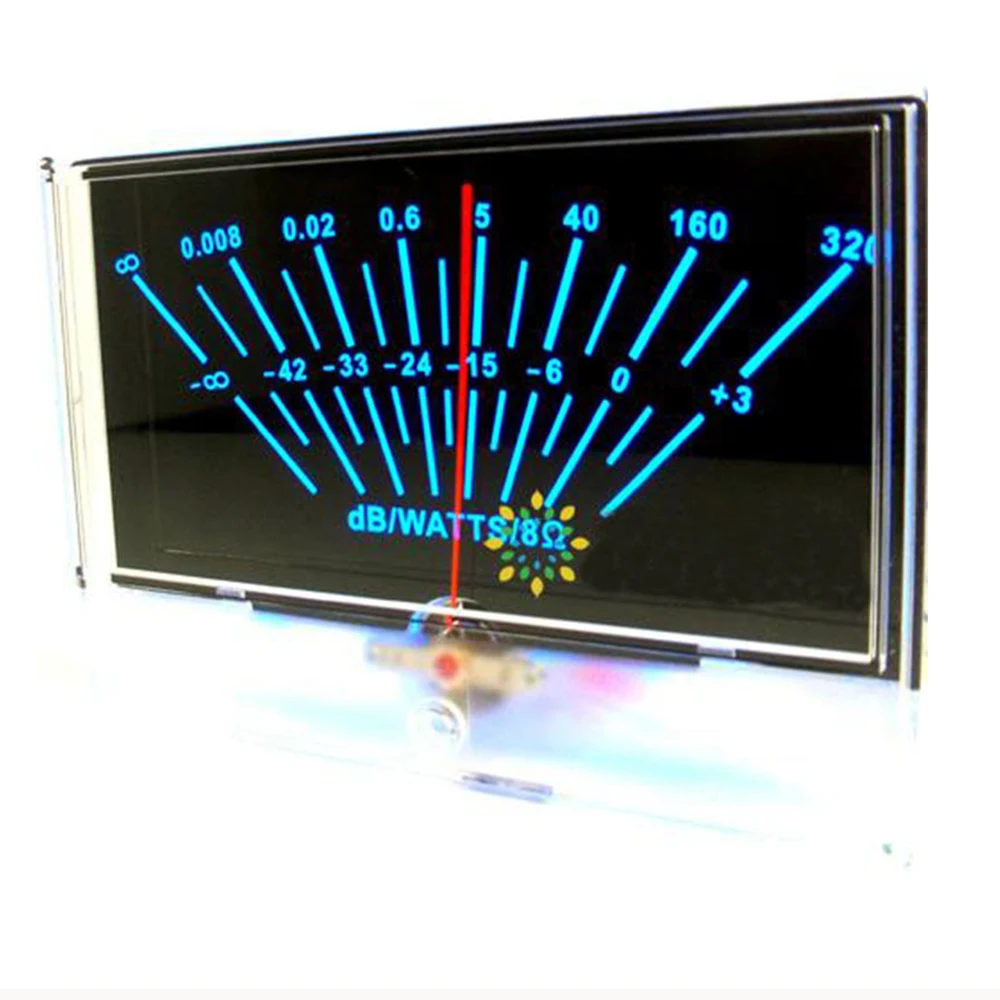

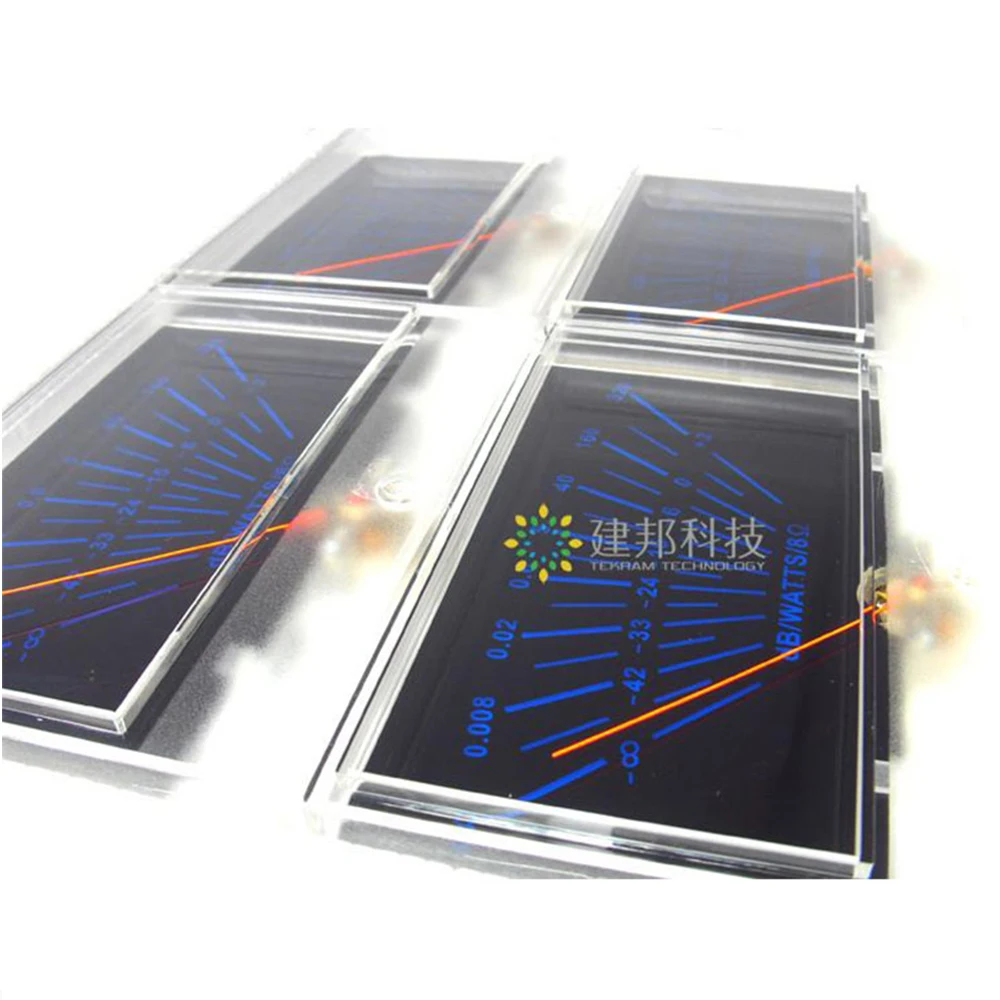

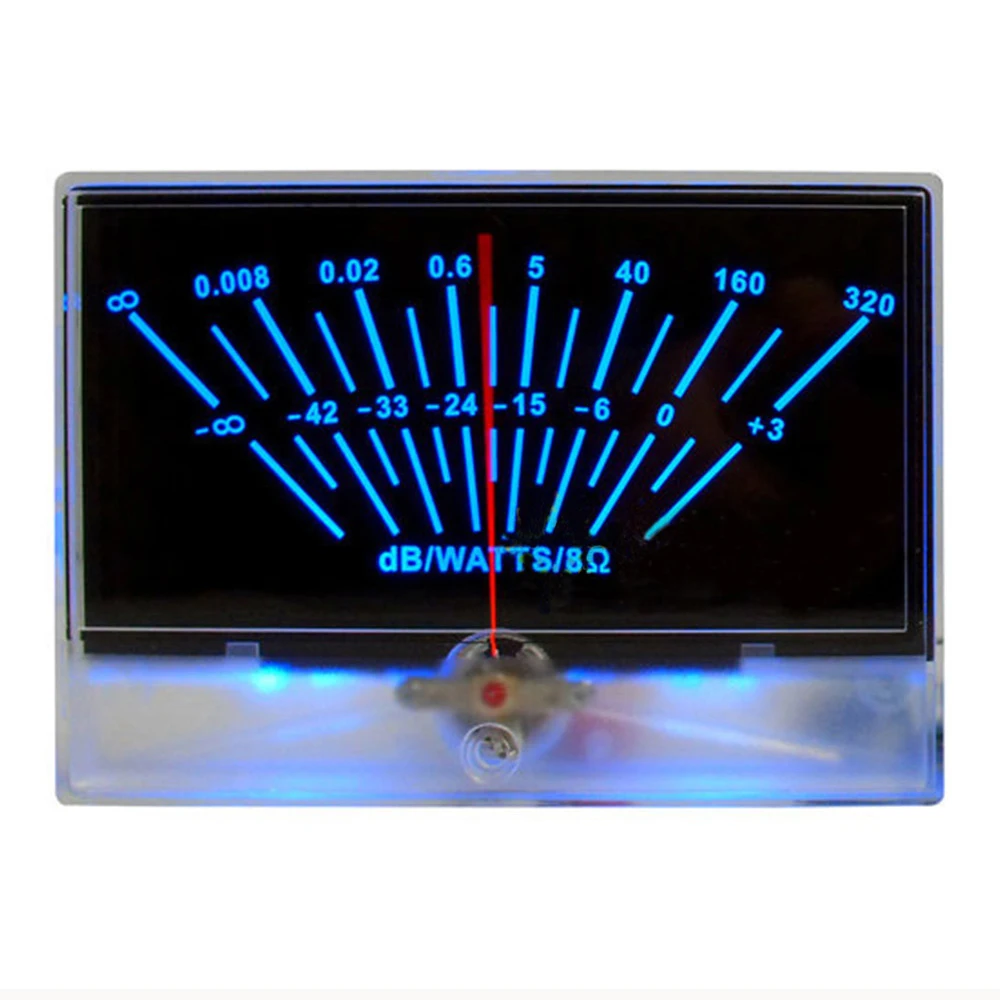

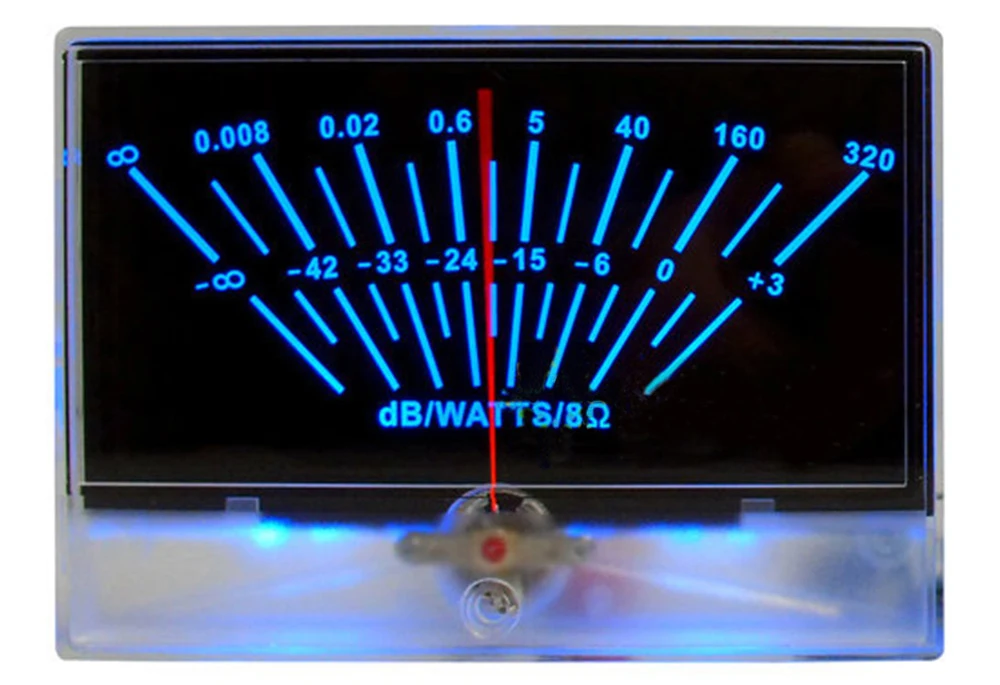

Высокоточный усилитель мощности с передней панелью, 1 шт.-6 шт.

Примечание:

Если вам нужна плата драйвера для VU Meter, вы можете купить ее здесь.

Https://www.aliexpress.com/item/1005002957435005.html?spm=5261.ProductManageOnline.0.0.737b4edfISRrMh

Параметры:

▲Материал указателя: никелевые Серебристые полоски

▲Цвет указателя: оранжевый

▲Направление поворота указателя: слева направо

▲Длина указателя: 70 ± 1 мм от центральной оси до конца иглы

▲Указатель Ширина: 0,45 ± 0,05 мм

▲Направление использования электрического счетчика: вертикальное

Электрические характеристики:

▲Стандартные условия испытаний: температура 20 ℃, влажность 70%, также может быть протестирована при нормальной температуре и влажности.

▲Чувствительность к току: указатель находится в нулевой шкале до максимальной шкалы (полномасштабное положение) Чувствительность 1000uA ± 8%.

▲Внутреннее сопротивление: 100 Ом ± 10%.

▲Сопротивление изоляции: 500 В постоянного тока плюс 50 м Ом или более используется для внешней коробки счетчика и электрической цепи. Сопротивление изоляции корпуса счетчика и электрической цепи Протестировано напряжением постоянного тока 500 В.

▲Нулевое положение: используется стандартное положение счетчика. Ссылка на место, где передняя часть указателя и центр нулевой шкалы унифицированы. Допуск перекрытия между указателем и нулевой шкалой составляет ± 1 мм.

▲Баланс: допустимый диапазон погрешности измерителя, когда стандартное положение наклонено на 90 градусов вперед и назад составляет ± 1 мм.

▲Указка прилипает: когда полномасштабный ток мгновенно утрояет ток и медленно Снижает чувствительность к току при считывании 1/2, указатель вернется к шкале 1/3.

▲Трение: Когда электрический счетчик добавляется с током и медленно увеличивается или уменьшается до определенного значения, диапазон погрешности указанной точки составляет ± 1 мм.

▲Торможение: мгновенно добавьте 2/3 от текущего значения пластины шкалы, в течение одной секунды от начала до положения, указанного указателем.

Специальное испытание:

▲Испытание на перегрузку: Ввод в десять раз полномасштабного тока каждые пять секунд, это действие повторяется девять раз. Каждый раз, когда есть 0,5 секунд, и тест остается в норме.

▲Вибрация Тесты: после упаковки, может иметь разный метраж, будет вибрировать, 1000 раз вверх и вниз 4 мм в минуту на вибрационная платформа в течение 10 минут в каждом направлении. После этого теста 7-14 предметов остаются нормальными.

▲Ударопрочный: после упаковки электрического счетчика Он опускается с высоты 30 см на деревянную доску толщиной 3 см. Тест на три направления X.Y.Z. является нормальным.

▲Надежность Тесты "после 100000 раз коррекции точка постоянный ток Входное, тока предел чувствительности все еще не превышает стандарт

▲Тест на воздействие на окружающую среду: температура 50 ℃, влажность 85%, длится 100 часов, после этого теста 7-14 предметов остаются нормальными.

▲Испытание на натяжение Клеммы: клемма должна выдерживать 1 кг тяги в течение 60 секунд, не подвергая воздействию.

Остальные:

▲Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH 35 до 85%

▲Предел температуры хранения: от-20 ℃ до + 60 ℃ RH 35 до 85%

▲Не помещайте счетчик под прямыми солнечными лучами и храните счетчик в упаковочной коробке, чтобы предотвратить попадание посторонних веществ в счетчик.

▲Пайка условия: Поставьте терминал около 3 мм в Луженая листовая сталь при температуре 230 ℃ в течение 3,5 секунд, и для проведения испытания остаются в норме

▲Припоя Температура: Температура пайки пистолет-350 ℃, терминал обратиться за 3,5 секунд, и передний конец терминала составляет около 3 мм в контакте с паяльный пистолет. Тест остается нормальным после этого теста.

▲Антистатическая: сухая нейлоновая ткань тестируется три раза в одном направлении на поверхности прозрачного покрытия.

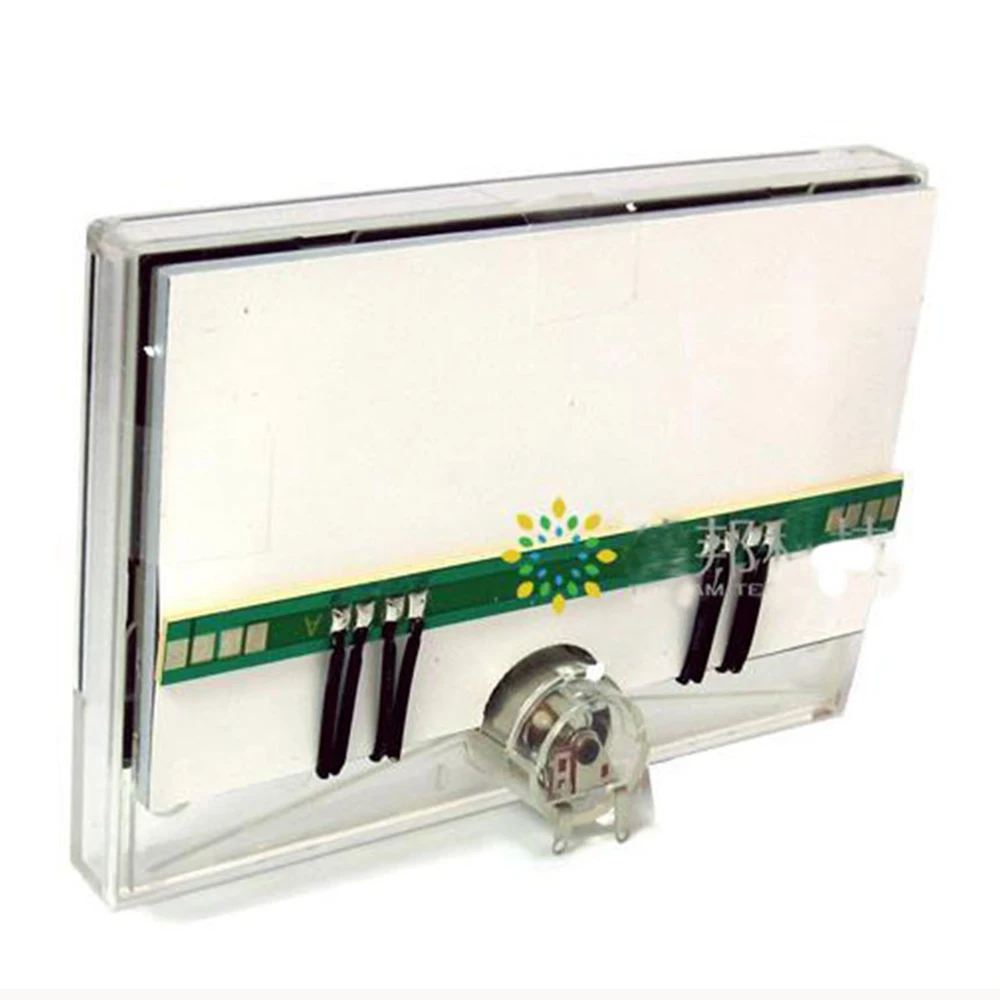

▲Характеристики лампы:4 шт. синий светодиодный фонарь, Соединенных параллельно на печатную плату (80mA при температуре не выше 3,0-3,2 V) может изменить подсветка напряжение 12V.

Подсветка до 12 В разделитель резистор напряжения метод подключения:

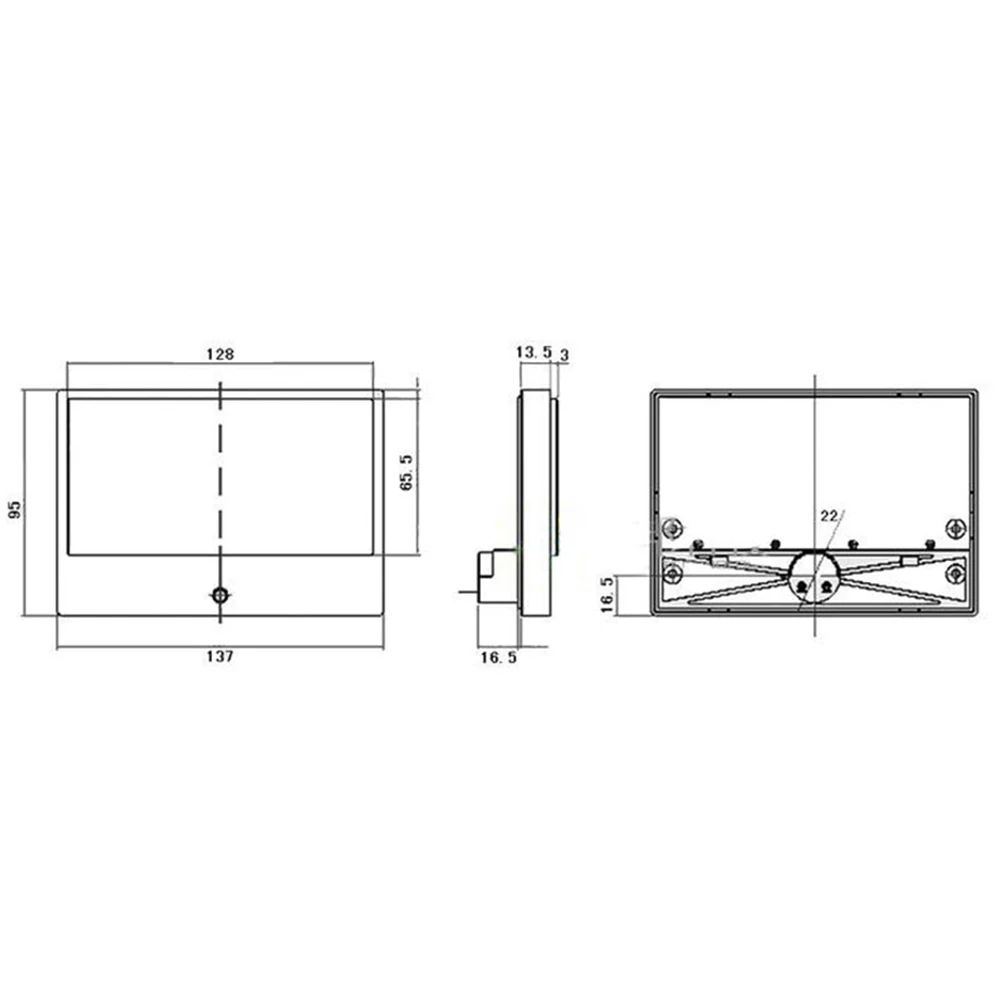

Размер:

Упаковочный лист:

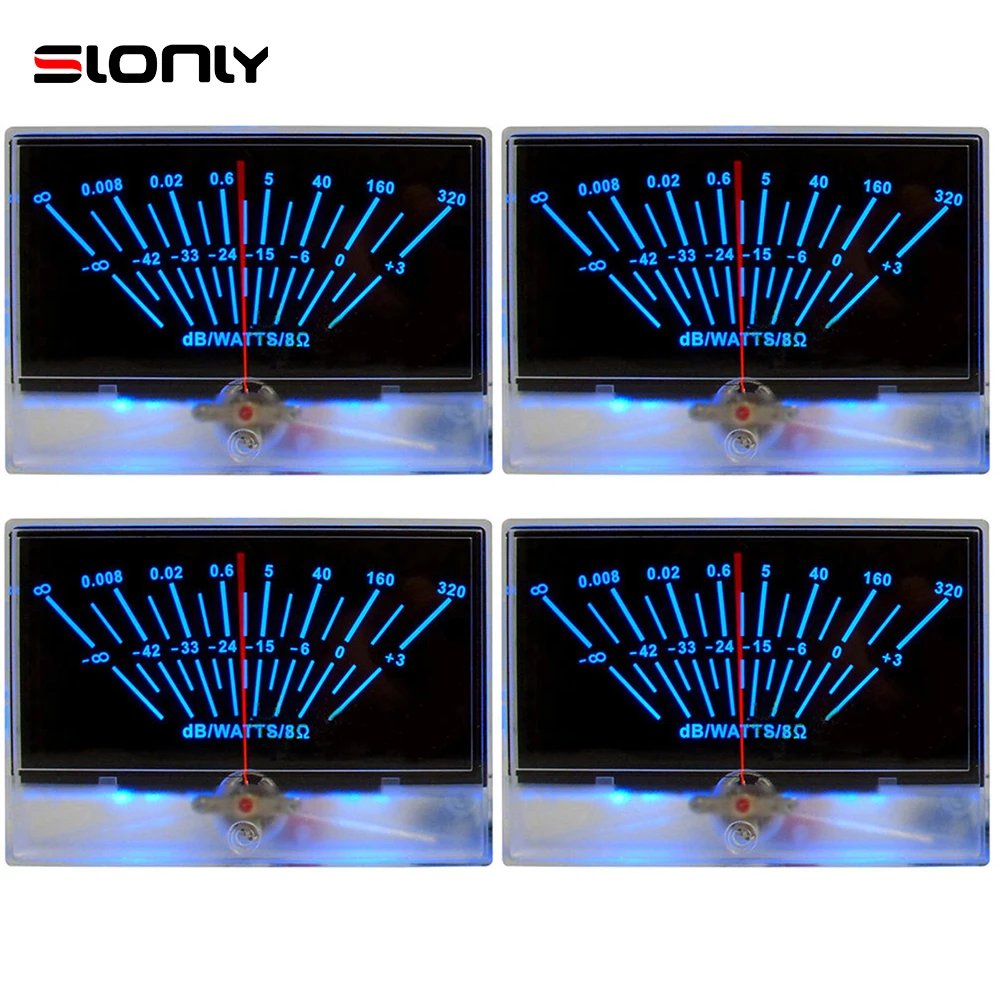

1 шт-6 шт P-134 VU метров
