Плата драйвера1 шт. P-1342 шт. P-1342 шт. P-134 измеритель VU + 1 шт. плата привода VU Meter AMP Amplifier Head DB Level DAC Audio подсветка

Плата драйвера/1 шт. P-134/2 шт. P-134/2 шт. P-134 измеритель VU + 1 шт. плата привода VU Meter AMP головка усилителя DB Уровень DAC аудио подсветка

У вас есть четыре варианта:

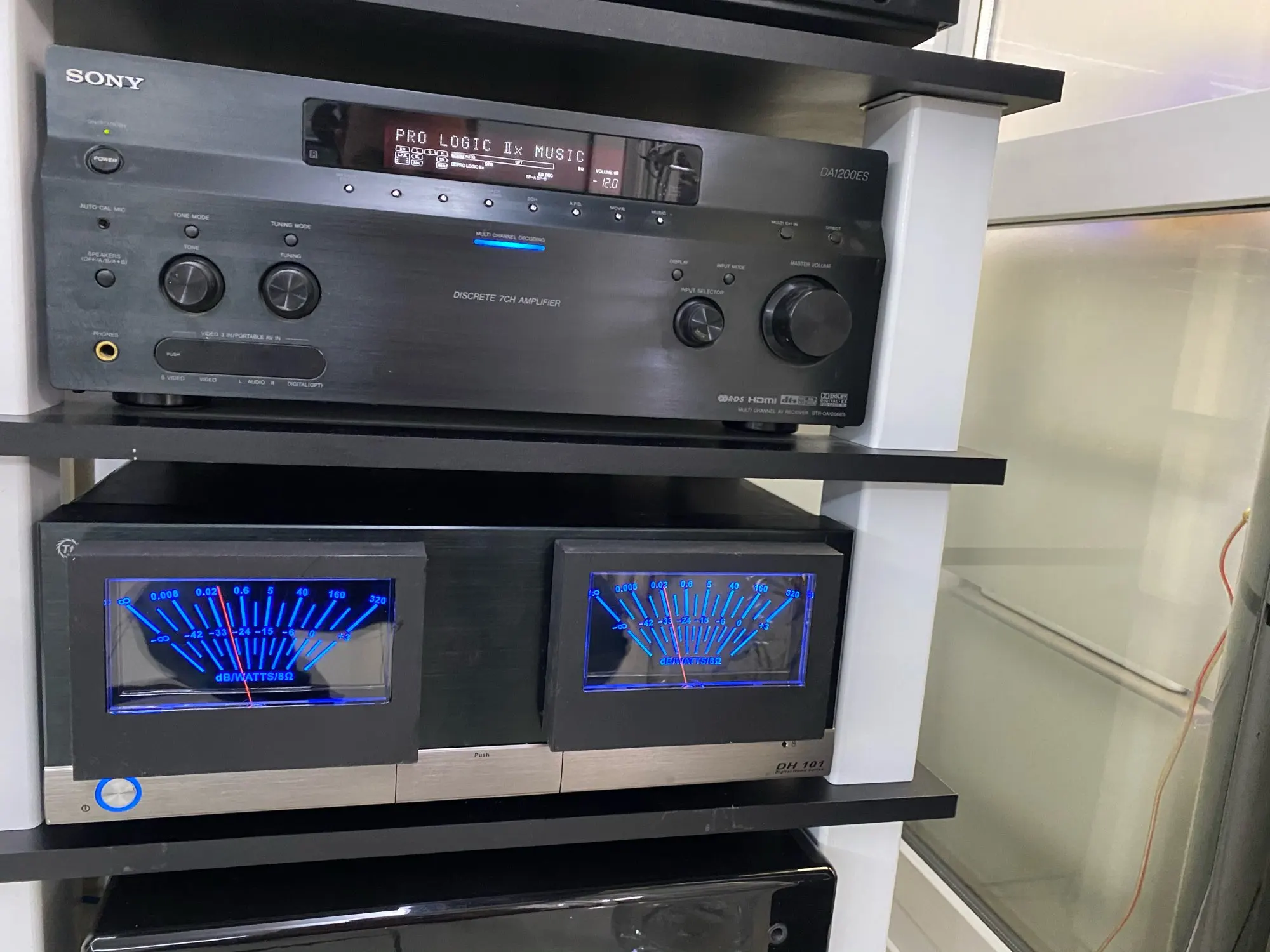

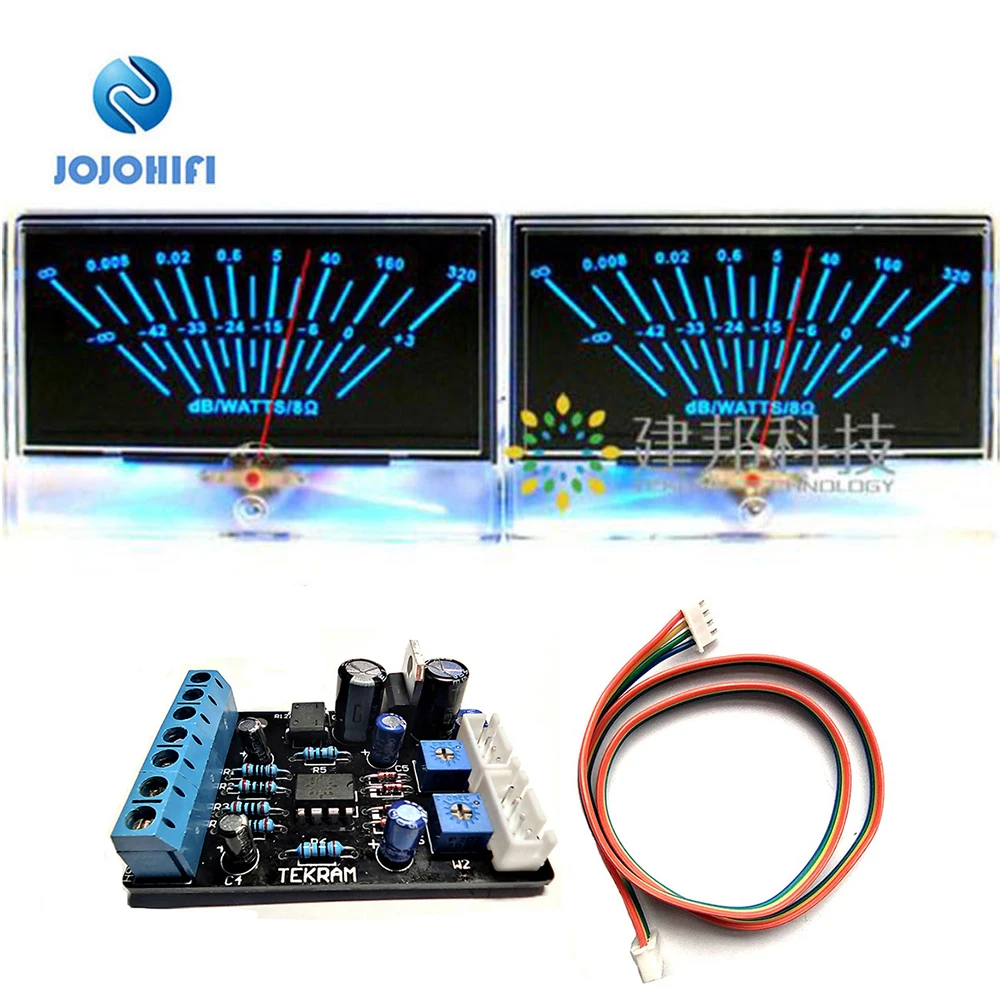

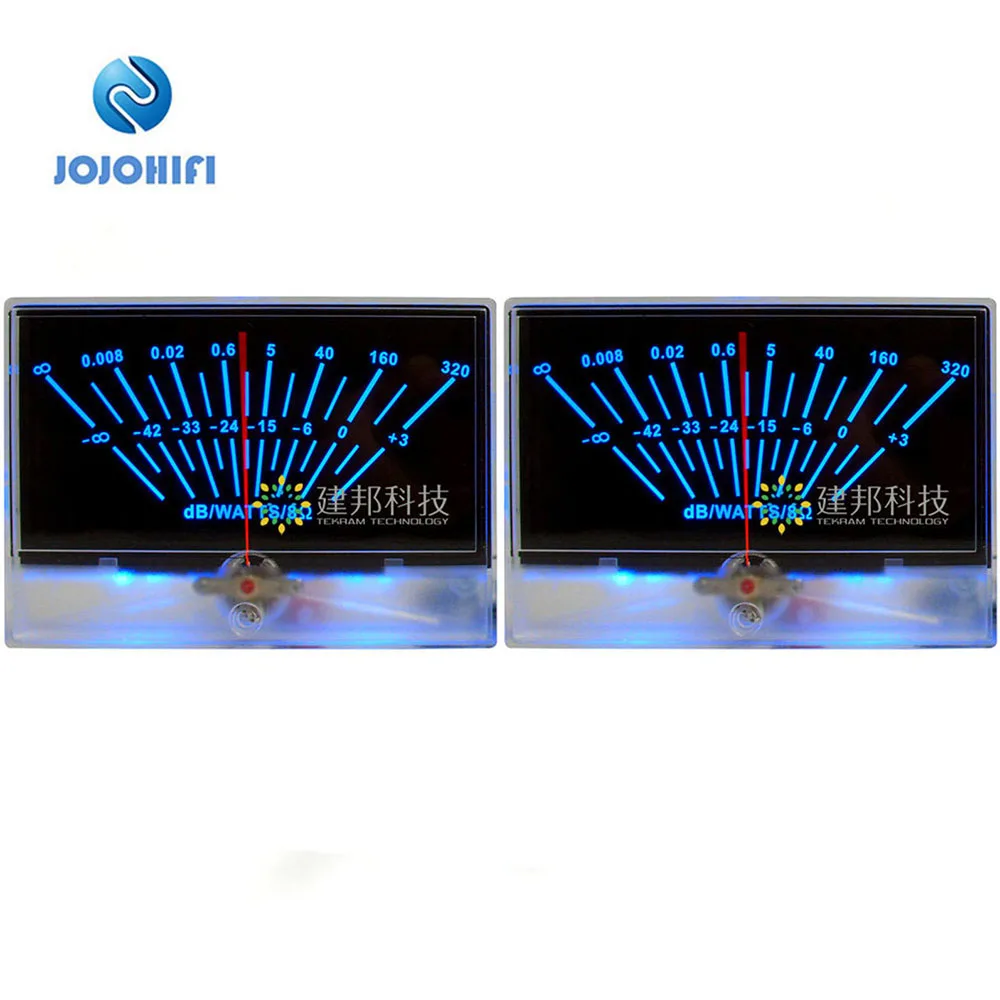

● Плата драйвера для счетчика VU ● 1 шт. P-134 счетчиков VU ● 2 шт. P-134 вю метров ● 2 шт. P-134 счетчиков VU + 1 шт. плата драйвера для счетчика VU

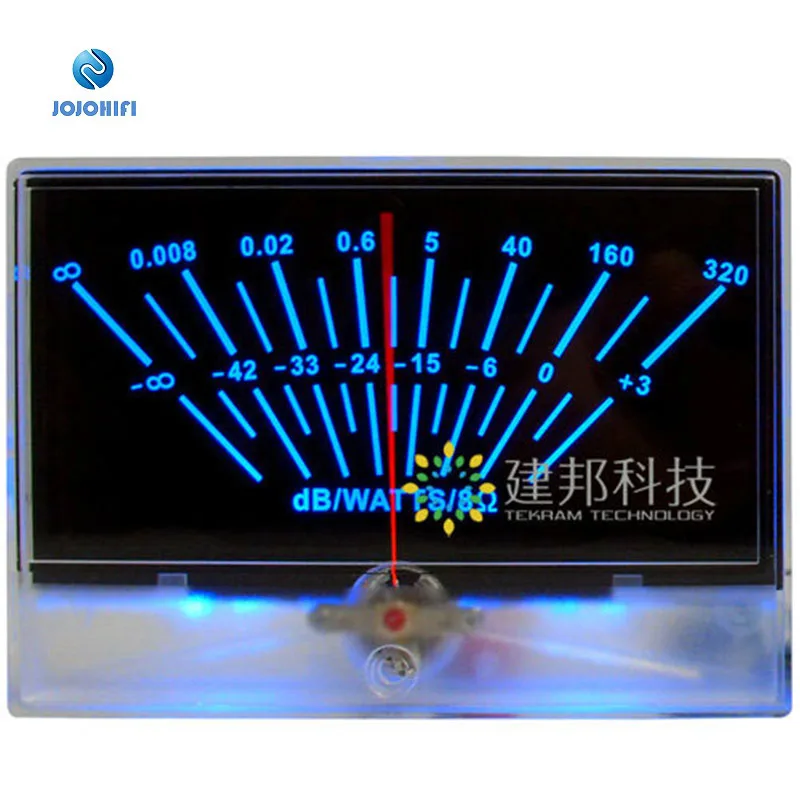

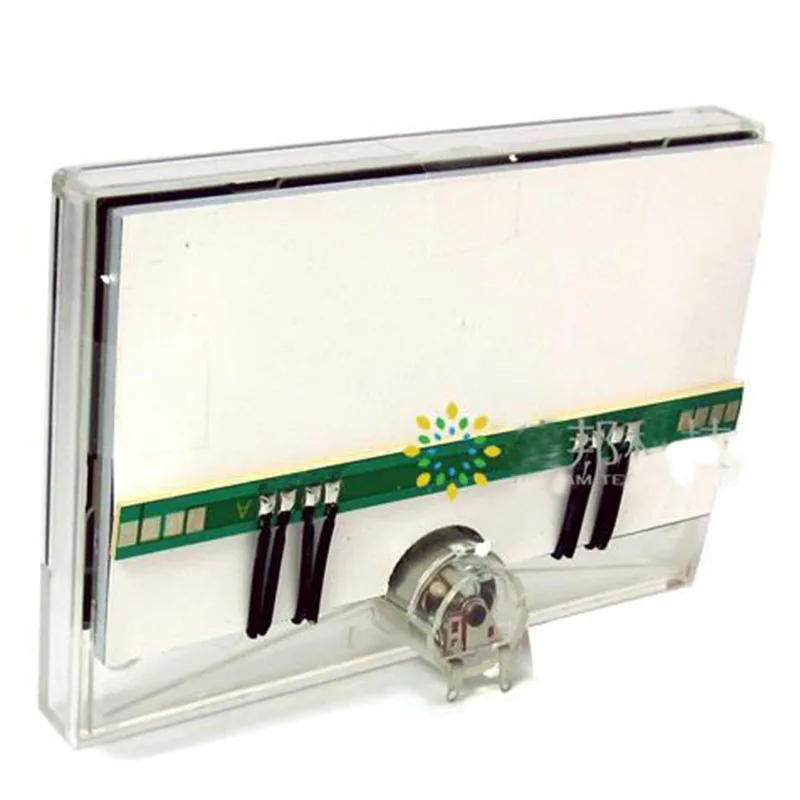

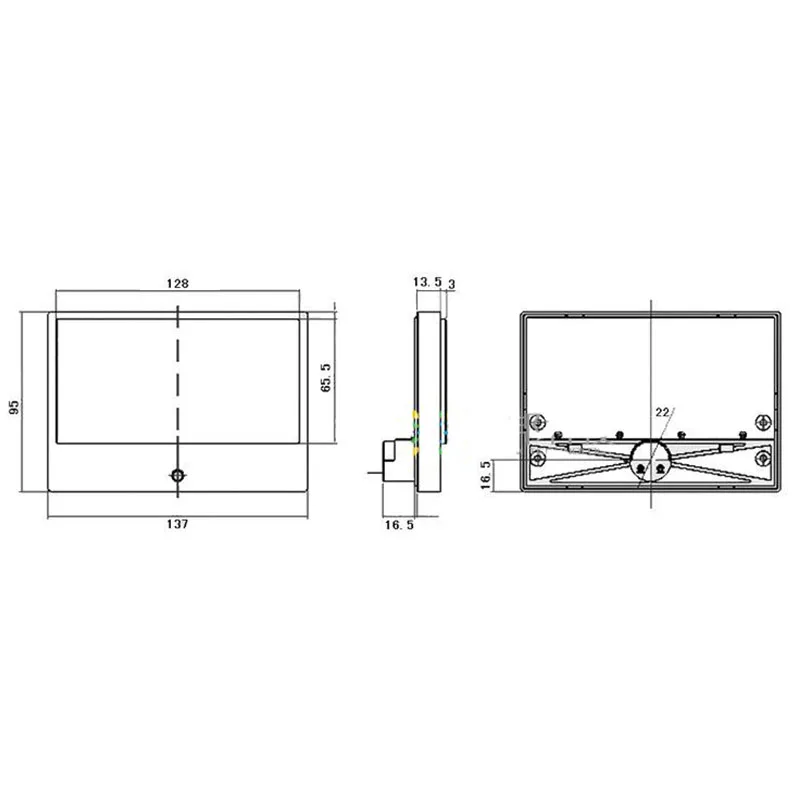

Параметры измерителя VU:

● Материал указателей: никель-серебряные полоски ● Цвет указателя: оранжевый ● Направление поворота указателя: слева направо ● Длина указателя: 70 ± 1 мм от центральной оси до конца иглы ● Ширина указателя: 0,45 ± 0,05 мм

Особенности измерителя VU:

● Стандартные условия тестирования температура: 20 ℃, влажность 70%. Также можно протестировать при нормальной температуре и влажности. ● Указатель степени гриппа в нулевой шкале до максимальной чувствительности шкалы 1000 мкА ± 10% (положение полной шкалы) ● Внутреннее сопротивление: 100 Ω ± 10% ● Изоляция импедансный измеритель снаружи коробки плюс электрическая цепь с 500 В постоянного тока плюс 50 м ом метр оболочки ● Электрическая изоляция сопротивления цепи составляет 500 В постоянного тока, проверяя значение изоляции. Указатель перекрывает погрешность нулевой шкалы ± 1 мм, сбалансированный измеритель с использованием стандартного положения и наклона на 90 градусов, чтобы допустить диапазон погрешности ± 1 мм ● Указатель для установки тока мгновенного плюс в три раза больше тока полной шкалы, и медленно уменьшается до степени электрического гриппа 1/2 считывания, ● Указатель вернется к шкале в пределах 1/3 шкалы фрикционного измерителя в сочетании с током, и медленно увеличивается или уменьшается до определенного значения, указывая на диапазон погрешности ± 1 мм, ● Мгновенное торможение плюс накидка шкалы 2/3 от текущего значения указателя указывает на местоположение времени, требуемого в течение секунды или меньше.

Специальный тест измерителя VU:

● Тесты на каждом интервале от пяти секунд до десяти раз больше полной перегрузки входного тока, действие повторяется девять раз за каждый раз 0,5 секунд. После этого теста, 7-14 для поддержания нормального состояния. ● Измеритель вибрации, упакованный в вибропластину 1000 раз в минуту, удар вверх и вниз 4 мм в каждом направлении в течение 10 минут. После этого испытания 7-14 для поддержания нормального теста на удар упакованный 30-см высотой падения в 3 см толщиной деревянной доски, XYZ три направления теста. После этого теста 7-14 для поддержания нормального теста надежности входной ток 100000 калибровочных точек в пределах тока по-прежнему является стандартной температурой испытания на воздействие окружающей среды 50 ° C, Влажность 85%, в течение 100 часов, после этого теста 7-14 для поддержания нормального состояния. ● Проверка натяжения клемм: Клеммы должны выдерживать одно килограммовое натяжение, не пострадает в течение 60 секунд.

Другие счетчики VU:

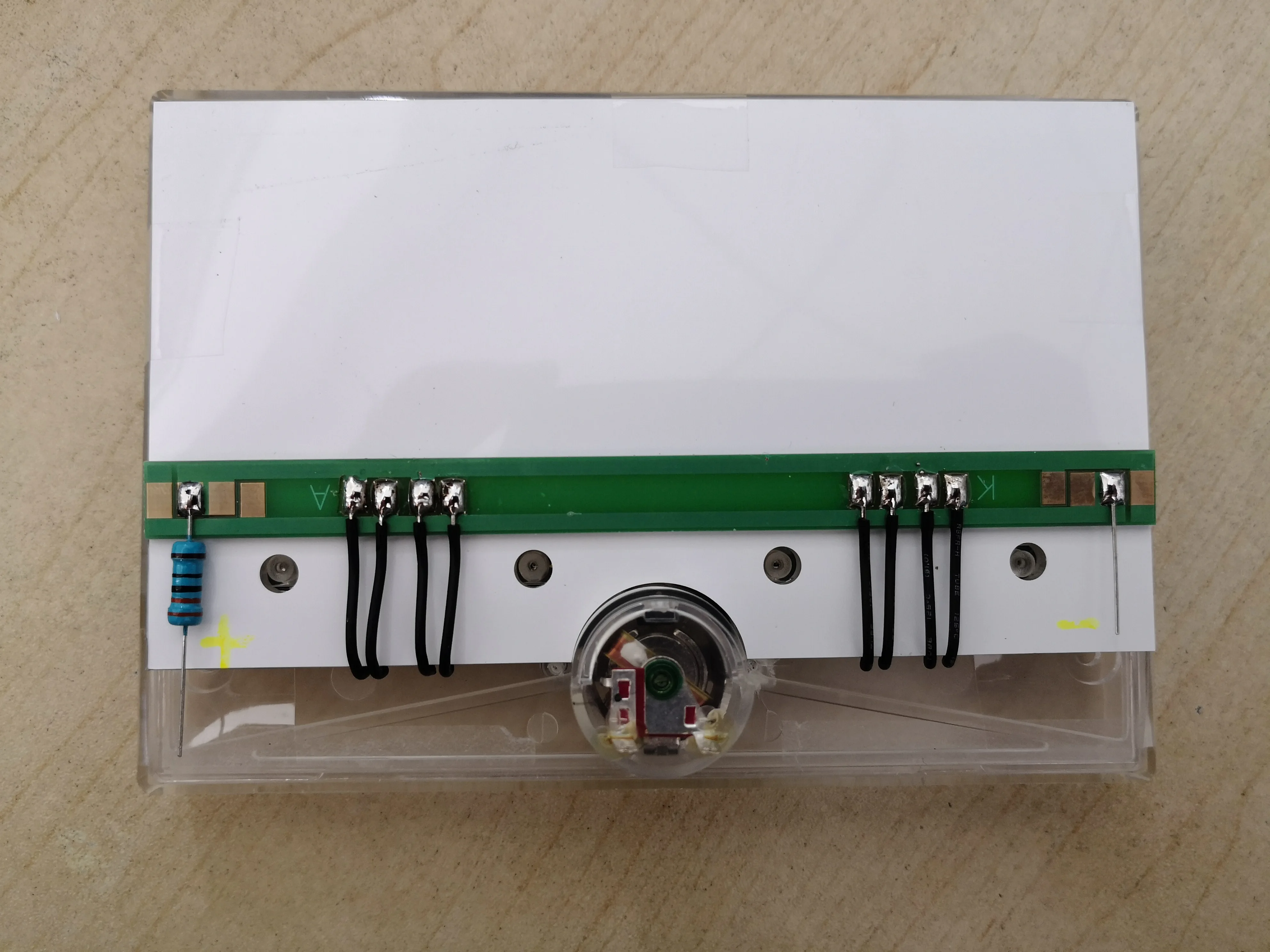

● Использование температурных ограничений: от-10 ℃ до + 60 ℃ RH от 35 до 85% ● Пределы температуры хранения: от-20 ℃ до + 60 ℃ RH 35 до 85% ● ----- Не используйте счетчик под прямыми солнечными лучами, и поместите счетчик в коробку, чтобы избежать посторонних веществ во внутренний счетчик. ● Терминал состояния пайки около 3 мм, помещается при температуре оловянной пластины 230 ℃, помещается в течение 3,5 секунд. ● После этого теста, 7-14 для поддержания нормального состояния, ● Ручной паяльный пистолет для пайки при температуре 350 ℃, контакт клеммы в течение 3,5 секунд, передняя часть клеммы около 3 мм контакта с паяльным пистолетом. ● После этого теста, 7-14 для поддержания нормального состояния, ● Антистатическое испытание в одном и том же направлении три раза, чтобы охарактеризовать разницу между указателем длины шкалы в прозрачной поверхности чехла для сушки нейлона 1/3 назад в нулевое положение. ● Размер лампы: 4 сисветодиодный ные подсветки, параллельные печатной плате (3,0-3,2 в, 80 мА)

Примечание к счетчику VU:

● Готовая плата драйвера счетчика VU прошла испытание на старение мощности и точно отрегулирована в соответствии с выбранной Вами головкой

Особенности измерителя VU:

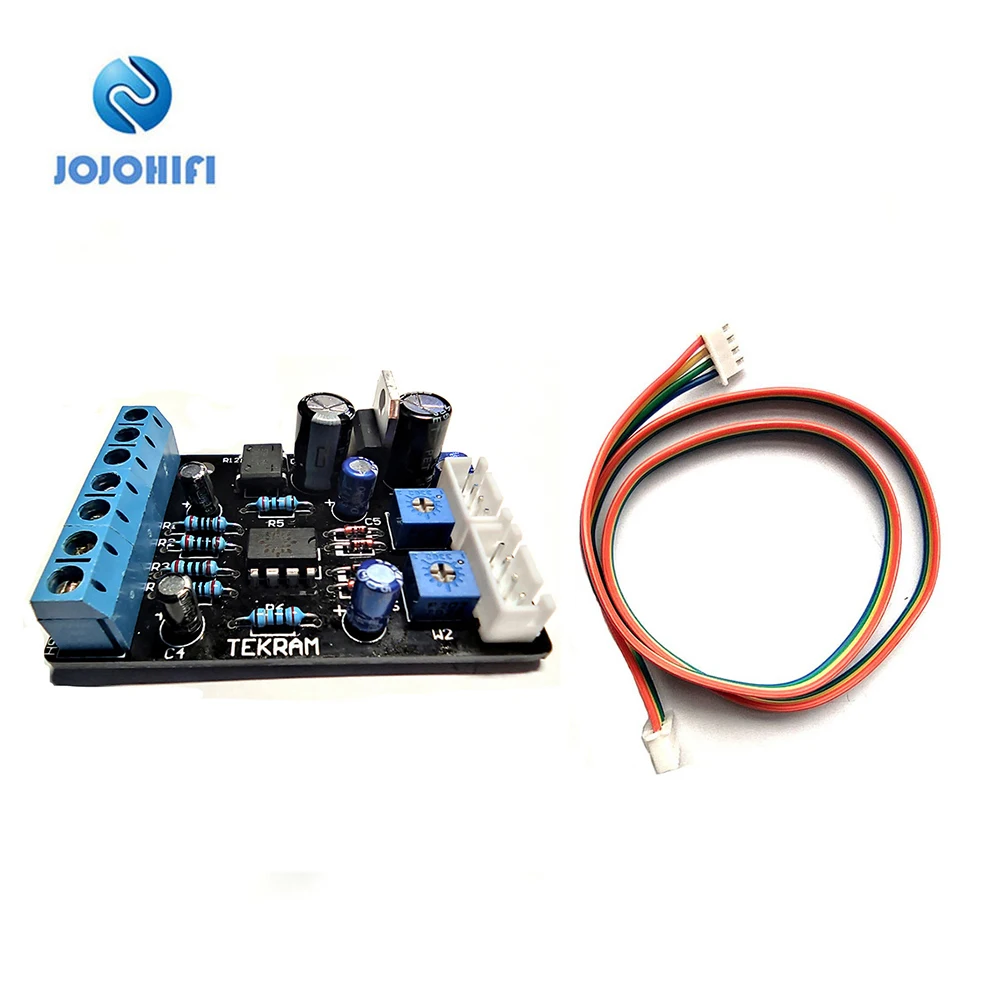

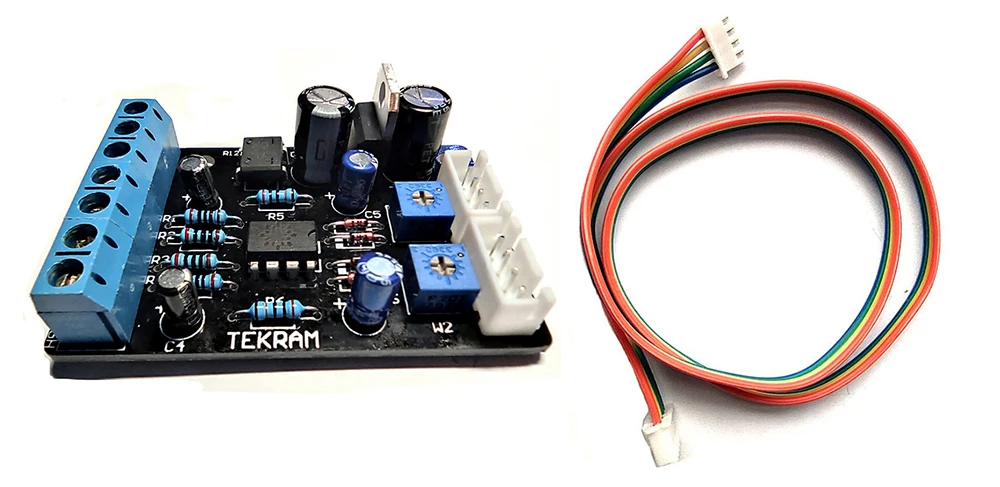

● Новая плата драйвера для измерителя уровня VU-идеальная замена для снятого с производства IC драйвера TA-7318P. Лучше управляет головкой счетчика, игла быстро колеблется, а отклик чувствительный. Он еще больше увеличивает выходной сигнал на основе цепи 7318, которая может управлять предыдущим измерителем с приводом цепи 7318, добавлена новая цепь широкодиапазонного регулятора напряжения, более стабильная работа, оригинальный дизайн выполнен в оригинальном классическом стиле, красивый внешний вид, компактный и практичный! А благодаря схеме расширения Увеличьте функцию пикового индикатора!

Инструкции по использованию бу-счетчика:

● Вход сигнала: плата драйвера предоставляет два способа ввода сигнала, вы можете выбрать любой в соответствии с вашей ситуацией! (Подсказка: если сигнал принимается на задней стороне потенциометра громкости или на выходе усилителя мощности, указатель будет управляться потенциометром громкости, то есть, при большом объеме указателя, И амплитуда указателя маленькая, когда объем маленький.) ① Низкий, GND, низкий: это клемма входного сигнала низкого уровня платы драйвера, которая используется для подключения аудиосигналов CD-плееров, компьютерных звуковых карт, перед сценой и другими устройствами источника звука. Когда проводка, низкий, GND, низкий соответствуют: достаточно левого, заземленного и правого каналов. (Отрегулируйте два потенциометра на плате драйвера, чтобы контролировать размер качания иглы. Если сигнал полностью открыт, указатель не достигает ожидаемого значения, или если громкость становится низкой, вы можете изменить R2, резистор R3. R2 и R3 используются для ослабления земли при подключении платы привода к высокоуровневому входному сигналу. Он используется только при использовании высокоуровневого входа, потому что нет возможности определить, какой сигнал вы используете. Метод, поэтому сопротивление сваривается во время производства, легче снять сопротивление, чем сварку, в конце концов, не у всех есть сварочное оборудование, ха-ха, конечно, это особый чехол, обычно его не нужно снимать!) ② HIGH, GND, high: это клемма входного сигнала высокого уровня платы драйвера. Используется для подключения сигнала мощности, усиленного усилителем мощности. Схема затухания, встроенная в плату драйвера, смягчает выходной уровень усилителя мощности и отправляет его в IC драйвера, схема затухания содержит только что упомянутые резисторы R2 и R3. При подключении выходных клемм усилителя, две высокие клеммы платы драйвера подключаются соответственно к двум красным клеммам усилителя и двум черным клеммам усилителя., Выберите любой из них для подключения к клемме GND платы драйвера. ● Выход привода: V +, V-, клемма: это плата драйвера представляет собой подсветку счетчика и предоставляет два комплекта выходных клемм источника питания с подсветкой 12 В. При подключении обратите внимание на соответствие напряжения и положительного и отрицательного направлений источника светильник счетчика. + 、 - 、 Терминал: это Выходная клемма головки привода счетчика платы драйвера, которые подключены соответственно к клеммам «+» и «-» двух уровневых метров. При подключении обратите внимание на положительное и отрицательное направления. ● Параметры источника питания: Рабочее напряжение: переменный/постоянный ток 12-15 в переменный/постоянный ток, широкий диапазон рабочего напряжения (для источника питания рекомендуется использовать независимый трансформатор питания или независимую обмотку!) Номинальная мощность: 3 Вт ● Размер печатной платы: 60*39 мм ● Разные аксессуары: соединительная линия головки счетчика составляет полметра, разделена на две и используется.

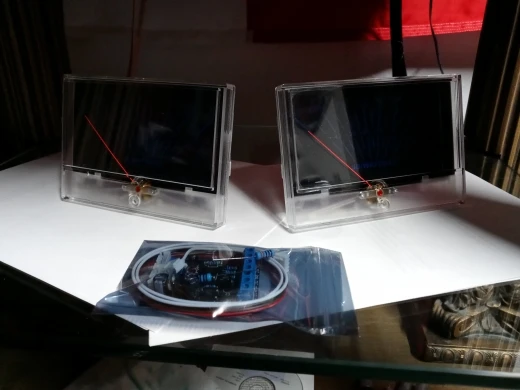

Посылка:

● Плата драйвера для счетчика VU ● 1 шт. P-134 VU метр ● 2 шт. P-134 VU метр ● 2 шт. P-134 VU метр + 1 шт. плата драйвера для VU Mete
