Комплект R80 авиационный полосовой PLL fm приемник R60 авиации радио рок изгиб приемопередатчик непрерывного действия рок с защитой от клеща телеграф R20FMAM Бегемот SSBCW

Покупка:

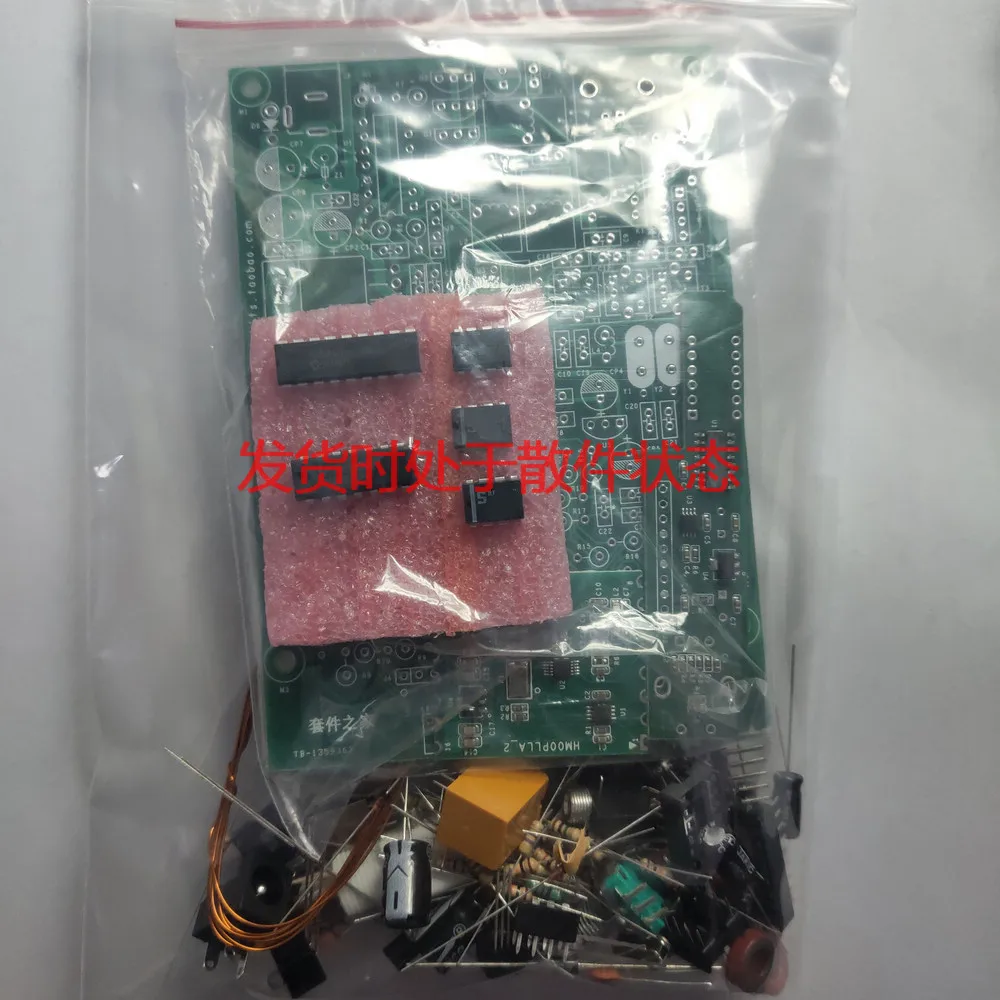

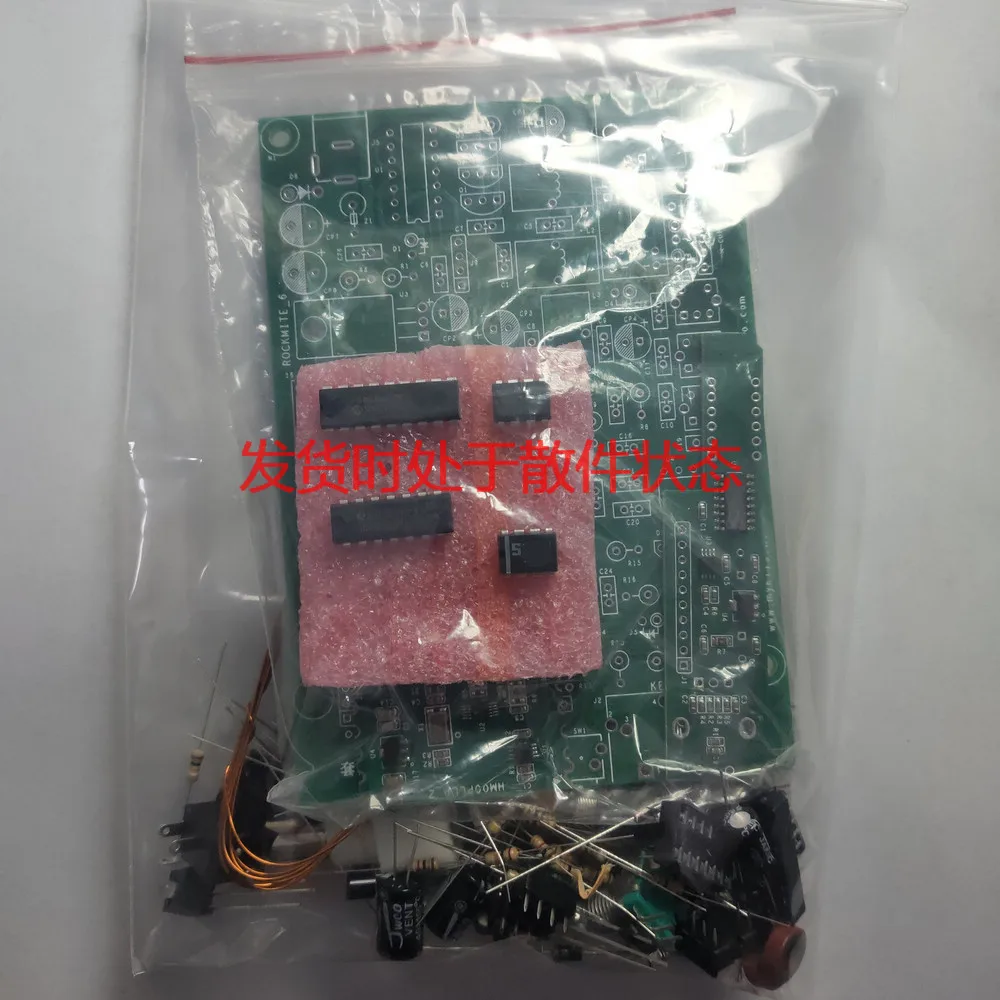

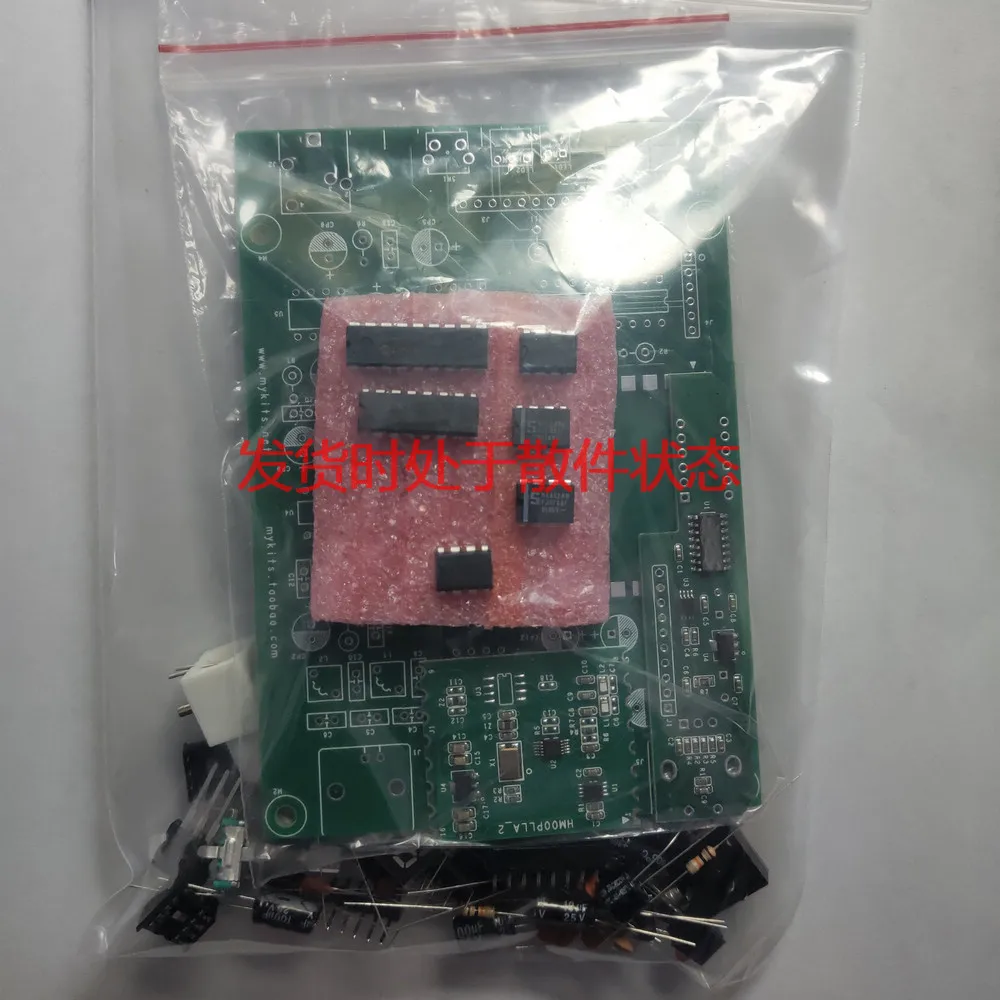

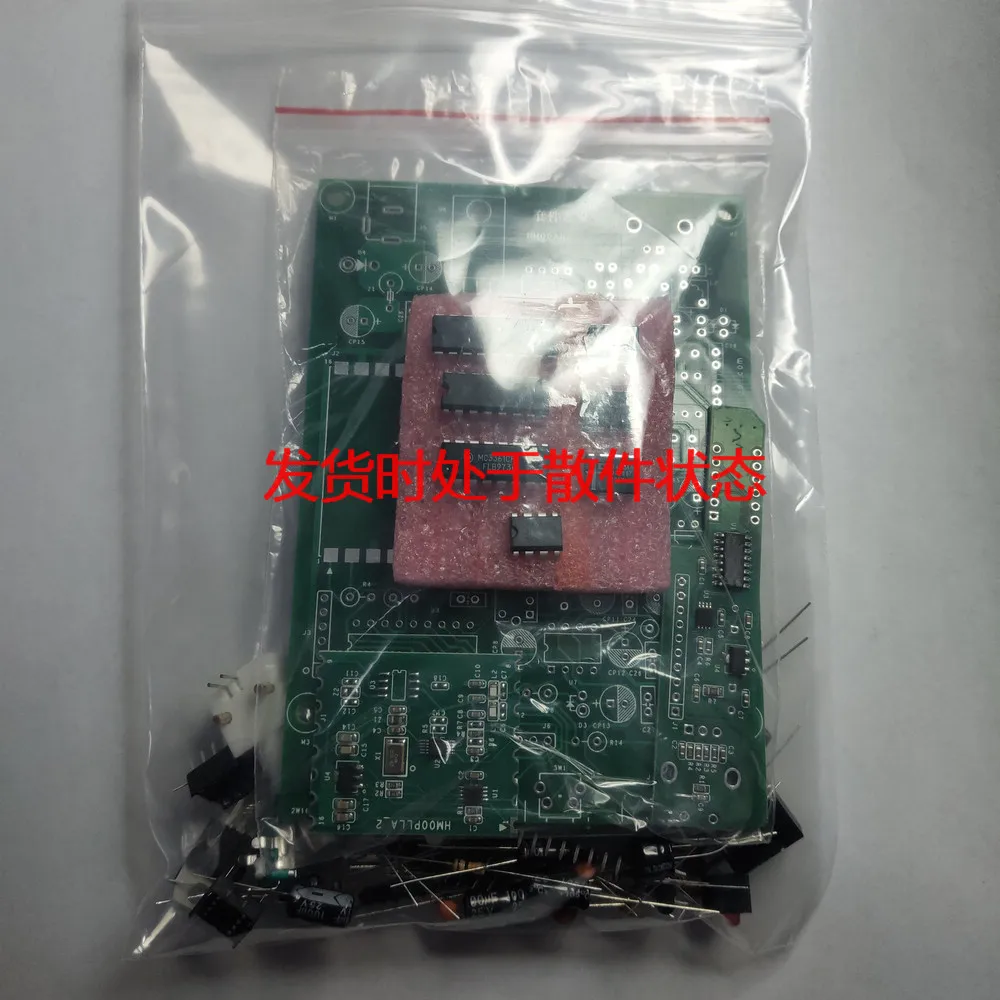

1. Все наборы в этом магазине должны быть сварены и отлажены покупателем; 2. Установка комплекта сопряжена с риском. Покупатели должны правильно оценить свой собственный технический уровень и оборудование, чтобы избежать неудачной установки комплекта; 3. В посылка нет бумажного руководства, только электронная версия руководства. Пожалуйста, обратите внимание на адрес электронной почты при размещении заказа или оставьте адрес электронной почты в службе поддержки клиентов; 4. Из-за вредоносного плагиата комплект не предоставляет схему схемы предварительно сварного модуля (часть SMT) и не предоставляет исходный код или прошивку микрокомпьютера с одним чипом; 5. Комплекты поставляются с разбросанными электронными компонентами. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке; 6. Если комплект отсутствует, пожалуйста, не паникуйте, свяжитесь со службой поддержки клиентов, после проверки он будет переиздан.

Флуоресцентный

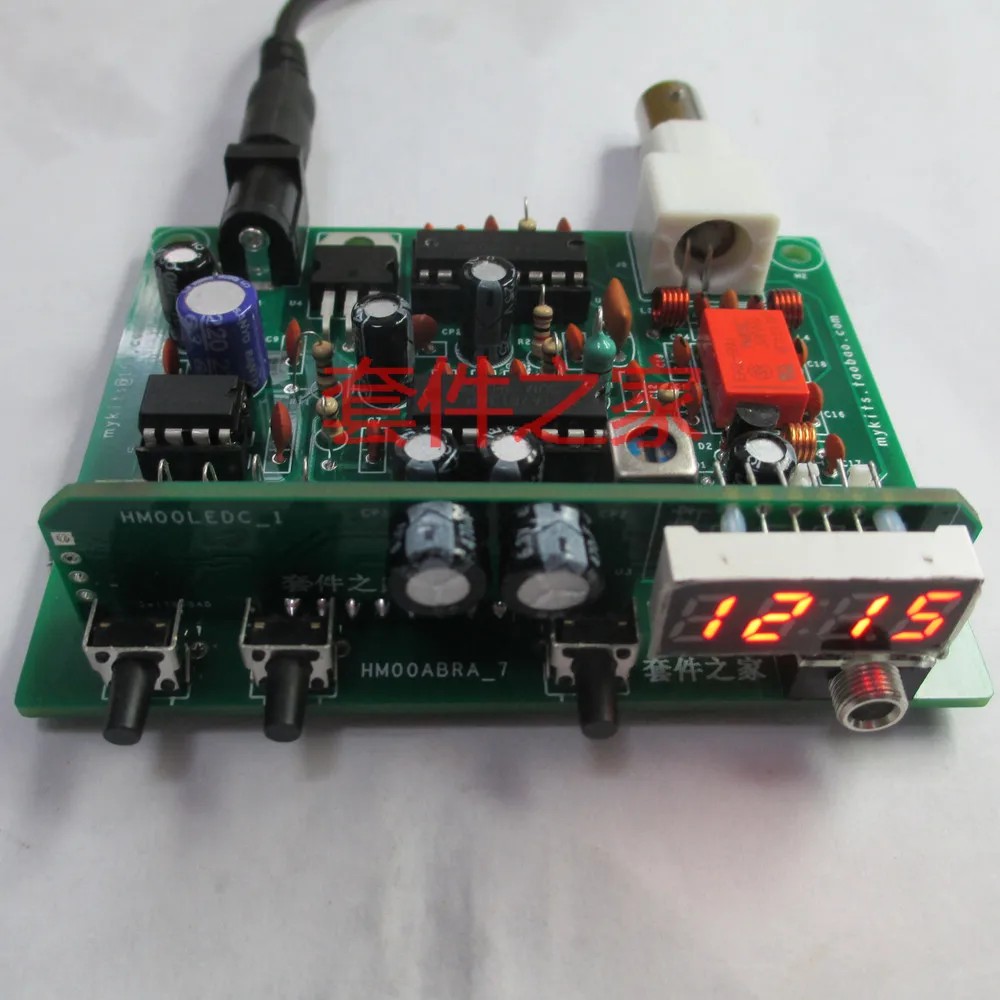

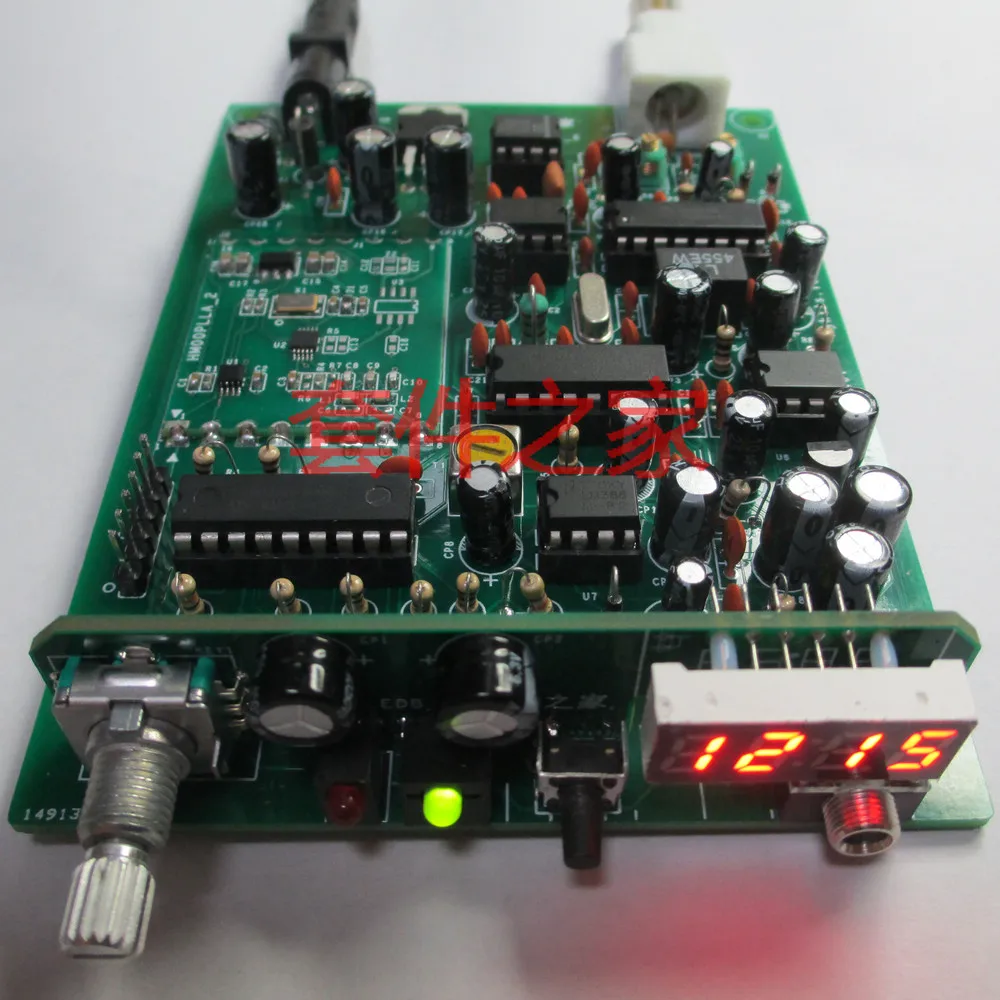

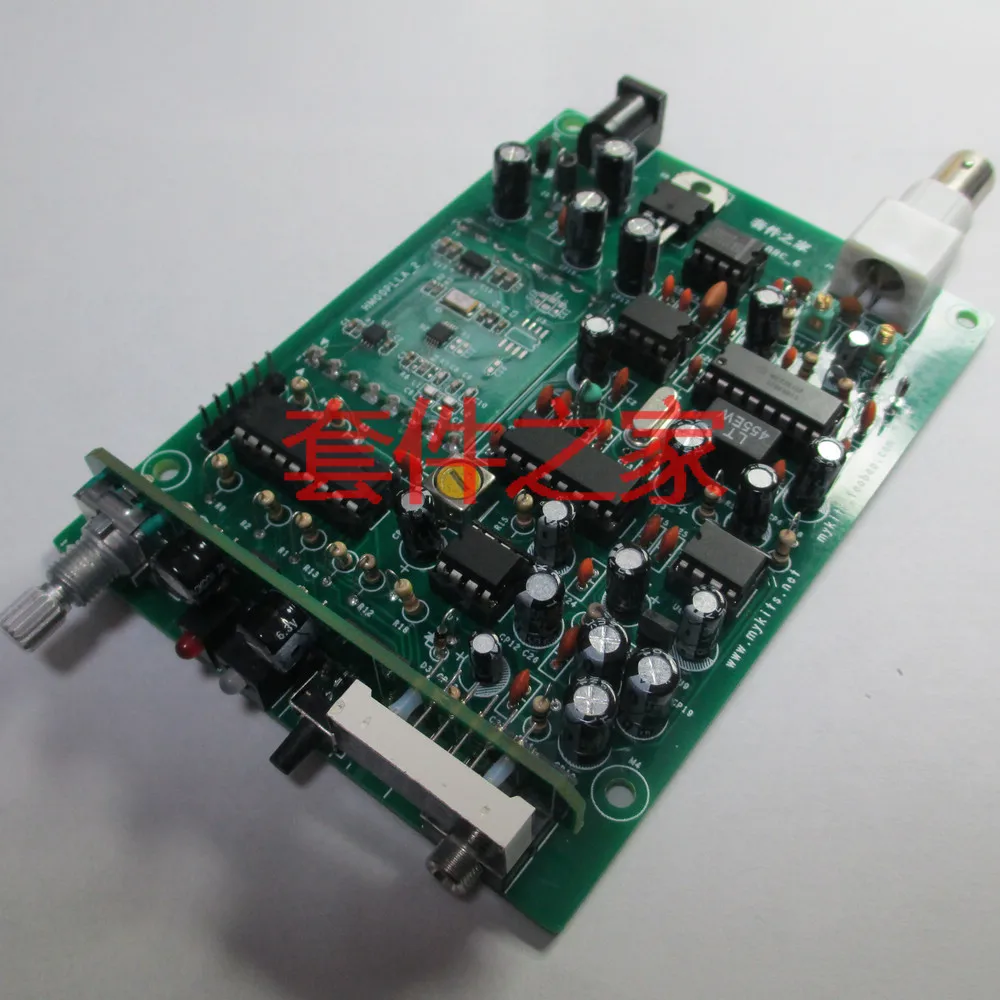

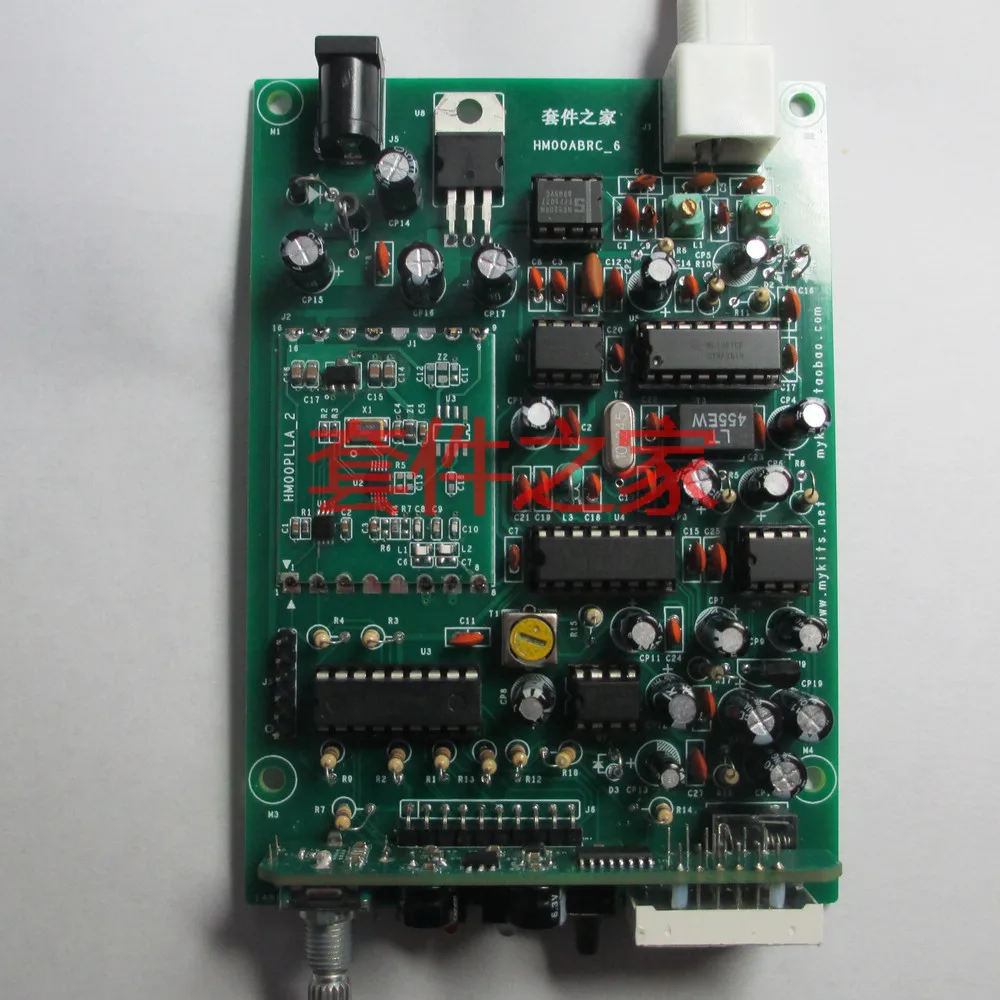

Новый набор авиационных лент PLL receiver "R80", высокопроизводительная система вторичного преобразования.

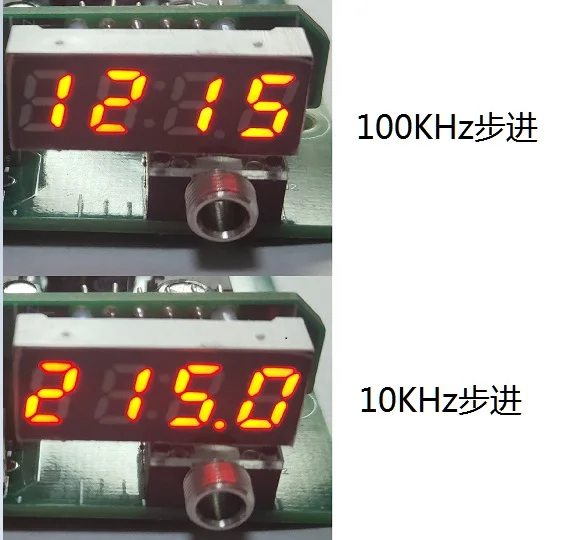

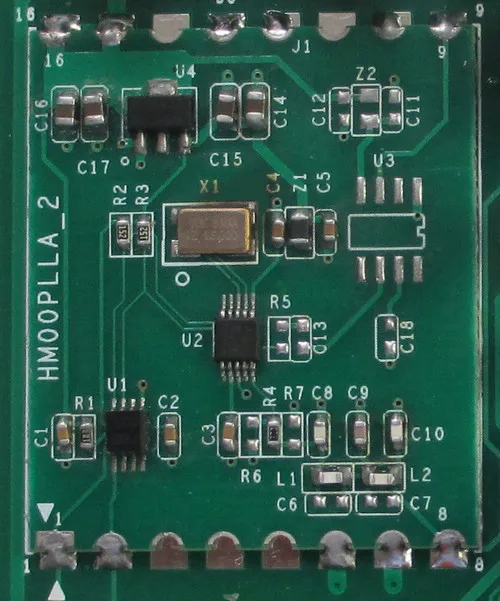

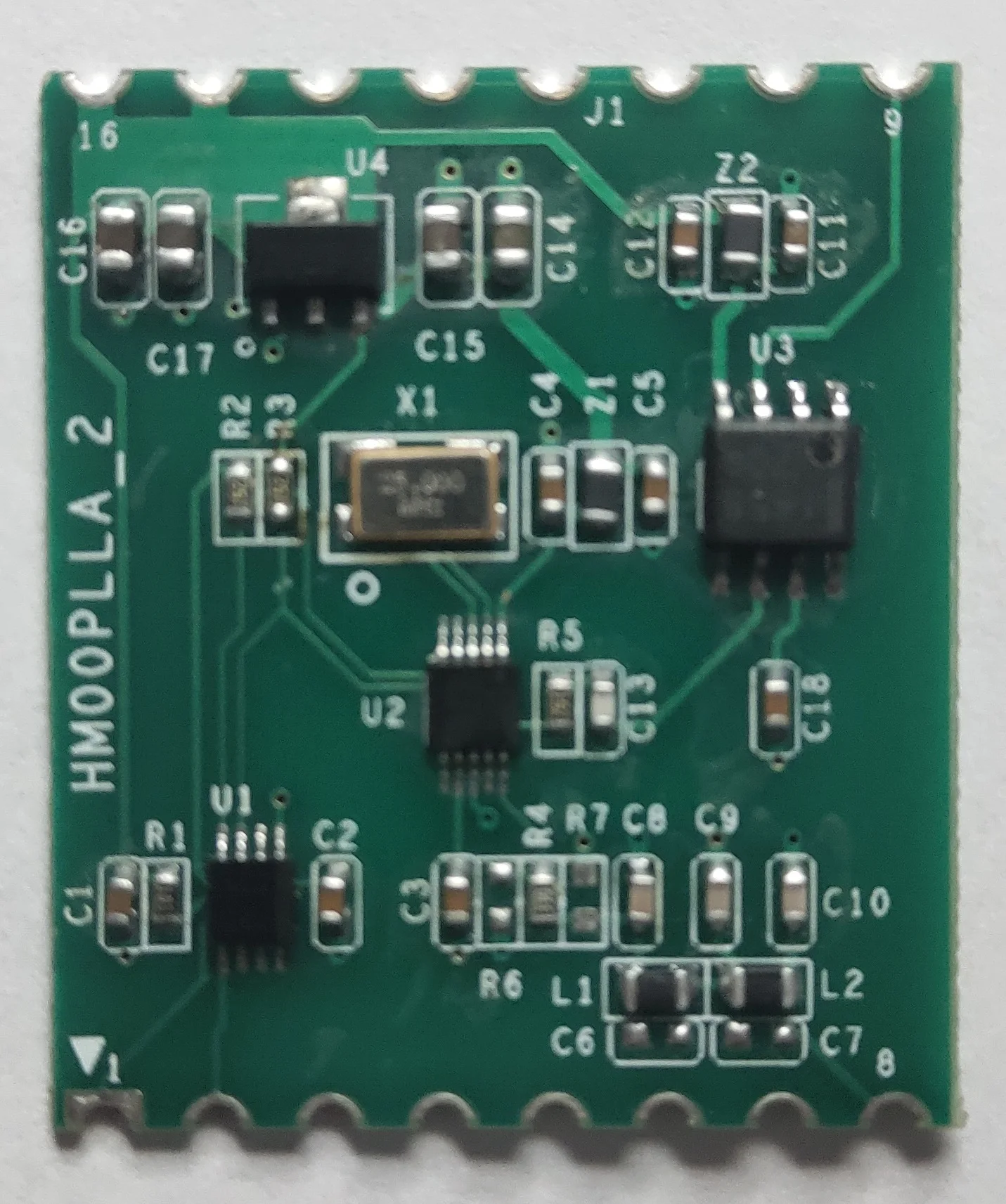

Используется для приема звонков между самолетами и башнями, с хорошей производительностью антенны (VHF секция Yagi антенна), И Открытая Зона может принимать звонки между различными типами самолетов и башен в пределах около 150 км. Имеет следующие характеристики: 1. Используйте микрокомпьютер PIC18F1320 с одним чипом в качестве главного управления, встроенный модуль локального осциллятора PLL (предварительно сварная, штампованная маленькая пластина, Поддержка настройки калибровки), И встроенный Индикатор Частоты цепью повторного включения (с помощью 7-сегментный цифровой светодиодной лампой, блок индикатора 100 кГц, фотография имеет цветовом отличии и дефектах окраски фактические красного цвета), частота приема охватывает 118-136 МГц, 100 кГц или 10 кГц шаг (см. Рис. Ниже, бесплатное переключение).

2. В комплекте используется фильтр bandpass + высокий усилитель + NE602 + MC3361 + TA7640 + LM386 для завершения преобразования вторичной частоты, одна Промежуточная частота 10,7 МГц, две промежуточные частоты 455 кГц, сверхвысокая чувствительность, может получить 118-136MHz AM signal.3. С функцией светодиодный индикатора настройки, он может помочь настроить частоту приема точно и быстро, что удобно для использования. 4. Он имеет разветвленную цепь и свободно устанавливает пороги для обеспечения комфорта прослушивания и избежания длительного шума. В то же время Используйте аудио выделенный цифровой потенциометр (FM62429) для регулировки порога скворка и громкости 5. В первой и второй промежуточных частотных схемах используются керамические фильтры, что значительно снижает сложность любительской комиссионности. 6. 12V источника питания, размер печатной платы составляет 8,4*12 см, который можно легко поместить в алюминиевый чехол 88*30*120 мм (в будущем магазин настроит чехол R80). Напоминание: поскольку УКВ-лента уже похожа на распространение светильник-линейное распространение, место приема находится далеко от аэропорта без препятствий (Более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как Антенна Yagi VHF секции; Место приема находится между аэропортом и аэропортом. Если между ними есть большие препятствия (в том числе высокие здания, горы, огромные башни), вы должны избегать препятствий; В противном случае, вы можете получить только односторонний сигнал от самолета на пути, спасибо!

Флуоресцентный

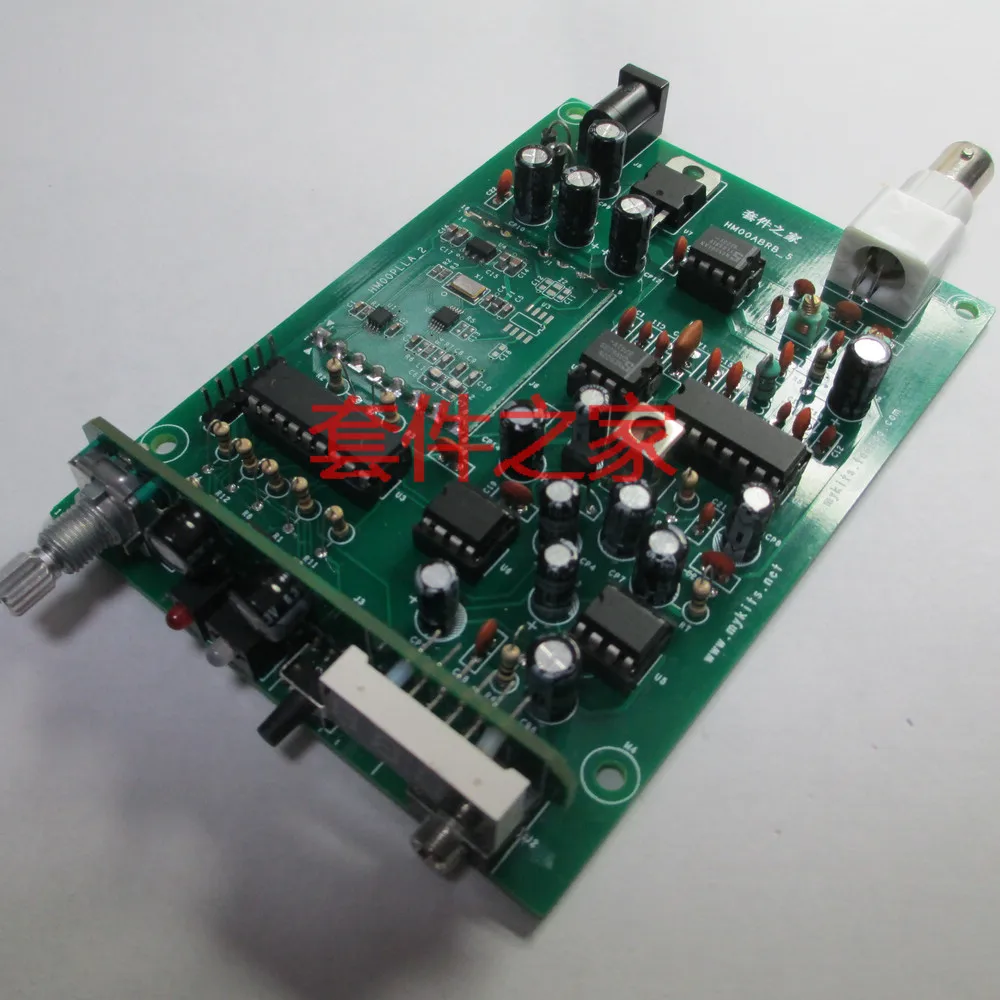

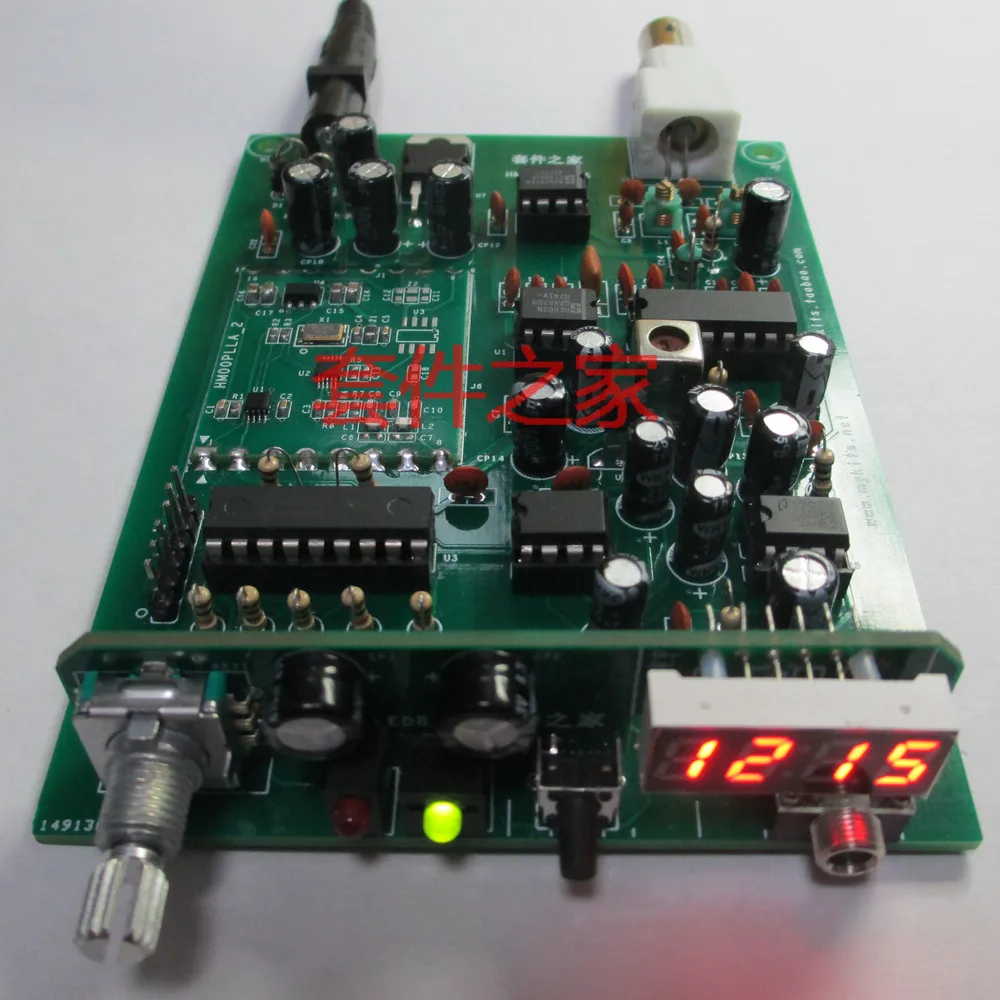

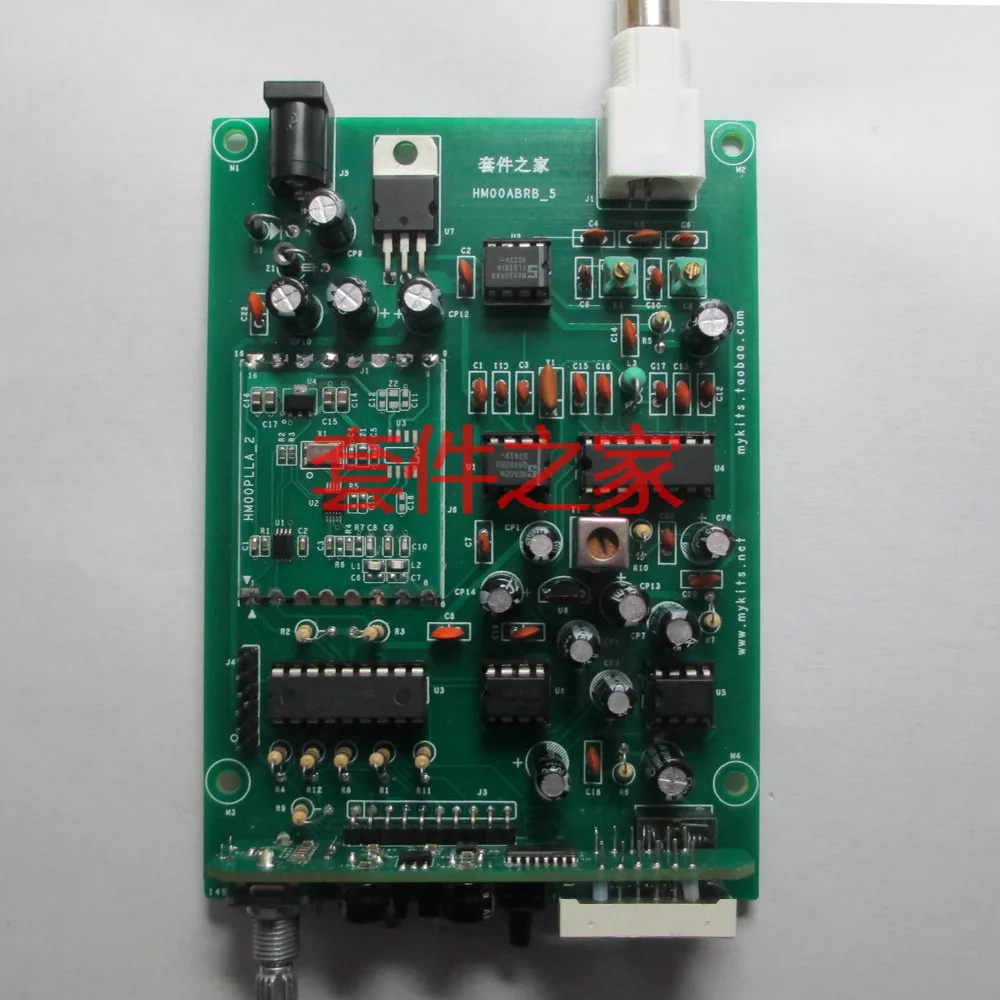

Новый комплект приемника "R60" авиационного диапазона PLL

Он используется для приема звонков между самолетами и башнями. С хорошей антенной (VHF секция Yagi антенна), он может принимать звонки между различными типами самолетов и башен до около 100 км на открытой местности. Имеет следующие характеристики: 1. Используйте микрокомпьютер PIC18F1320 с одним чипом в качестве главного управления, встроенный модуль локального осциллятора PLL (предварительно сварная пластина, пластина с отверстием для штампа, поддержка настройки калибровки), С частотой с указанием схемы (с помощью 7-сегментный цифровой светодиодной лампой, блок индикатора 100 кГц, фотография имеет цветовом отличии и дефектах окраски фактические красного цвета), частота приема Чехлы 118-136MH z, 100 кГц или 10 кГц шаг (см. Рис. Ниже, бесплатное переключение).

2. В комплекте используется фильтр bandpass + высокий усилитель + NE602 смешивание + TA7640 mid усилитель + LM386 схема низкого усилителя, супергетеродинная архитектура AM приемник, преобразование одной частоты, промежуточная частота 10,7 МГц. 3. С функцией светодиодный индикатора настройки, он может помочь настроить частоту приема точно и быстро, что удобно для использования. 4. Эта машина использует аудио выделенный цифровой потенциометр (FM62429) для регулировки громкости 5. 12 В источник питания, размер платы PCB 84*120 мм, который можно удобно поместить в алюминиевый чехол 88*30*120 мм (в будущем магазин закажет чехол R60). Напоминание: поскольку УКВ-лента уже похожа на распространение светильник-линейное распространение, Принимающее местоположение находится бесплатно от аэропорта, но расстояние относительно длинное (более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как антенна VHF section Yagi; расстояние между приемным местоположением и большим преградом аэропорта (включая, но не ограничиваясь высокими зданиями, горами, Огромные башни) должны избегать препятствий; В противном случае, можно получить только односторонние сигналы от самолета на своем приближении, спасибо!

Флуоресцентный

Новый "R20" FM радио/авиационный диапазон PLL приемник комплект

Эта машина охватывает диапазон fm-трансляции и авиационный диапазон (режим FM 88-108 МГц, режим AM 118-136 МГц). Имеет следующие характеристики: 1. Он использует STC15W408AS однокристальный в качестве основного управления, встроенный PLL локального генератора, и поставляется с частотой с указанием схемы (с помощью 7-сегментный цифровой светодиодной лампой, дисплей 100 кГц, на фото разница в цвете, фактический цвет красный), и прием делится на две полосы (88-108) и 118-136), 100 кГц step.2. Набор использует схему микширования TA2003 + TA7613 mid/low усилителя, супергетеродинную рамку FM/AM приемника, преобразование одной частоты, промежуточную частоту 10,7 МГц. 3. Оригинальный код этого магазина, бортовой потенциометр с числовым управлением, поддержка автоматической экономии конфигурации, поддержка настройки частоты кристаллического осциллятора и точной настройки частоты приема (частота приема + 10 кГц ~ 90 кГц).4. 12 В источник питания, размер платы PCB 84*70 мм, который может быть удобно помещен в 88*30*70 мм алюминиевый чехол. Напоминание: поскольку УКВ-лента уже похожа на распространение линейного распространения, светильник находится в свободном от аэропорта месте, но расстояние больше (более 25 км), Пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как антенна VHF section Yagi; Между местом приема и аэропортом, если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромные башни), вы должны избегать препятствий; В противном случае, Вы можете получить только односторонний сигнал от самолета при приближении, спасибо!

Флуоресцентный

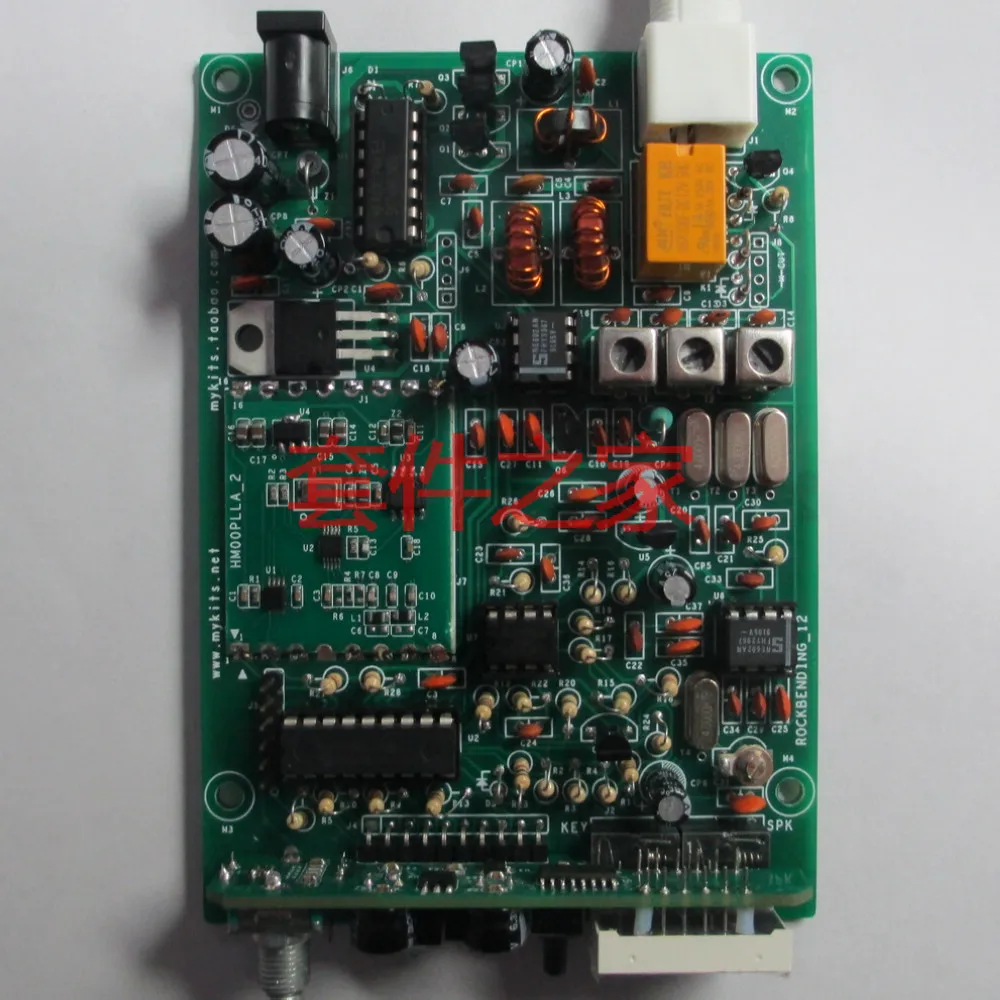

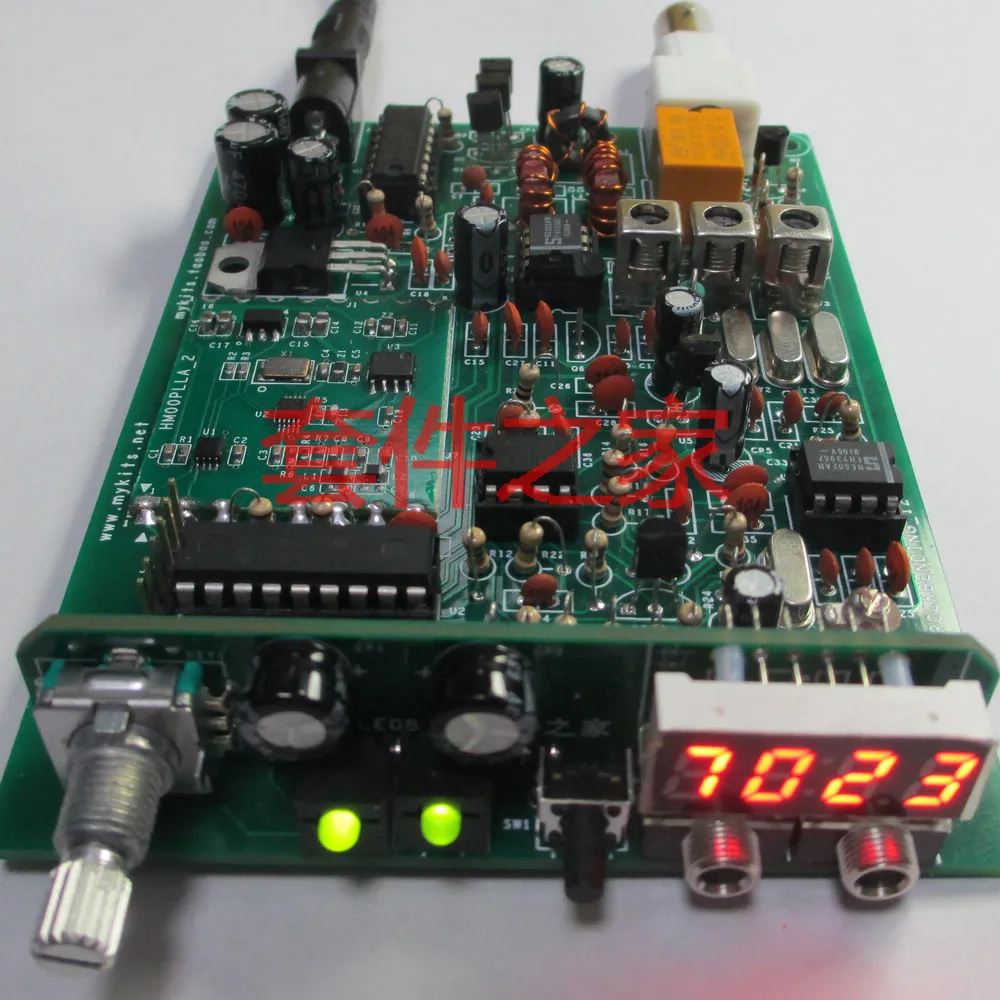

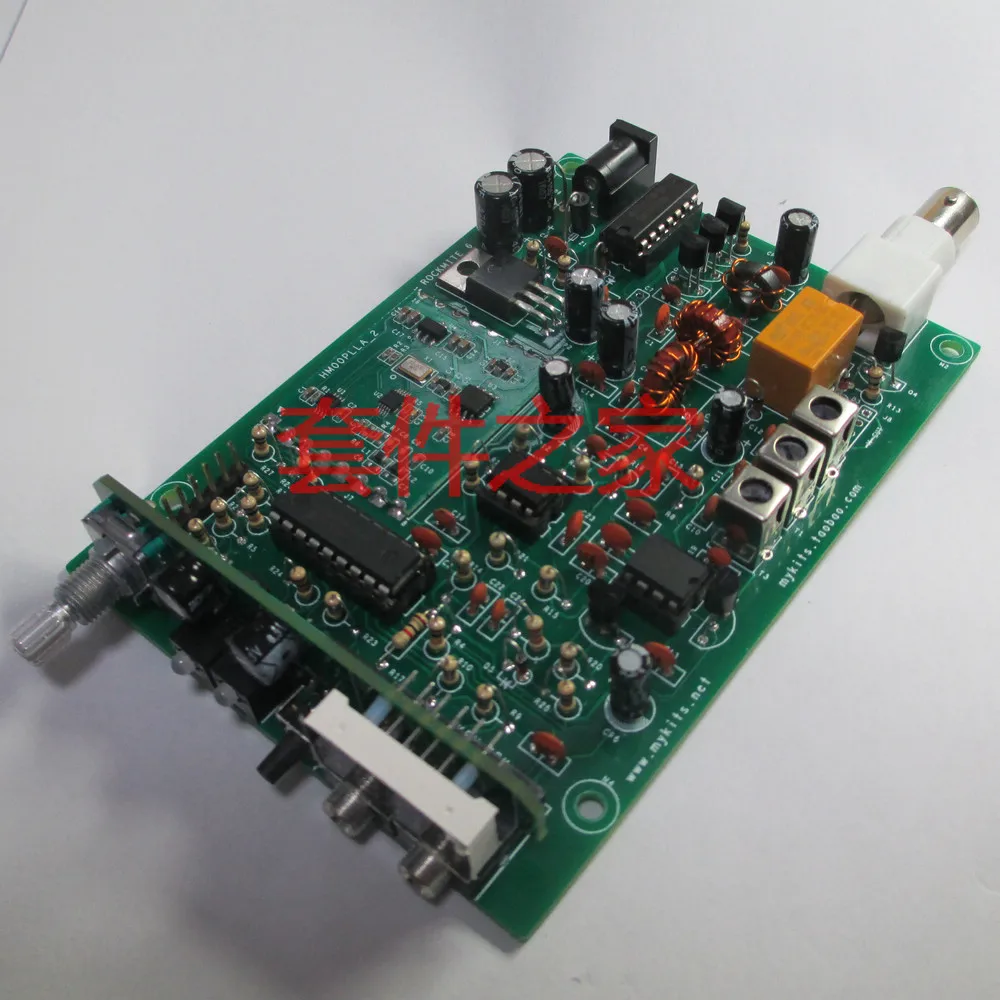

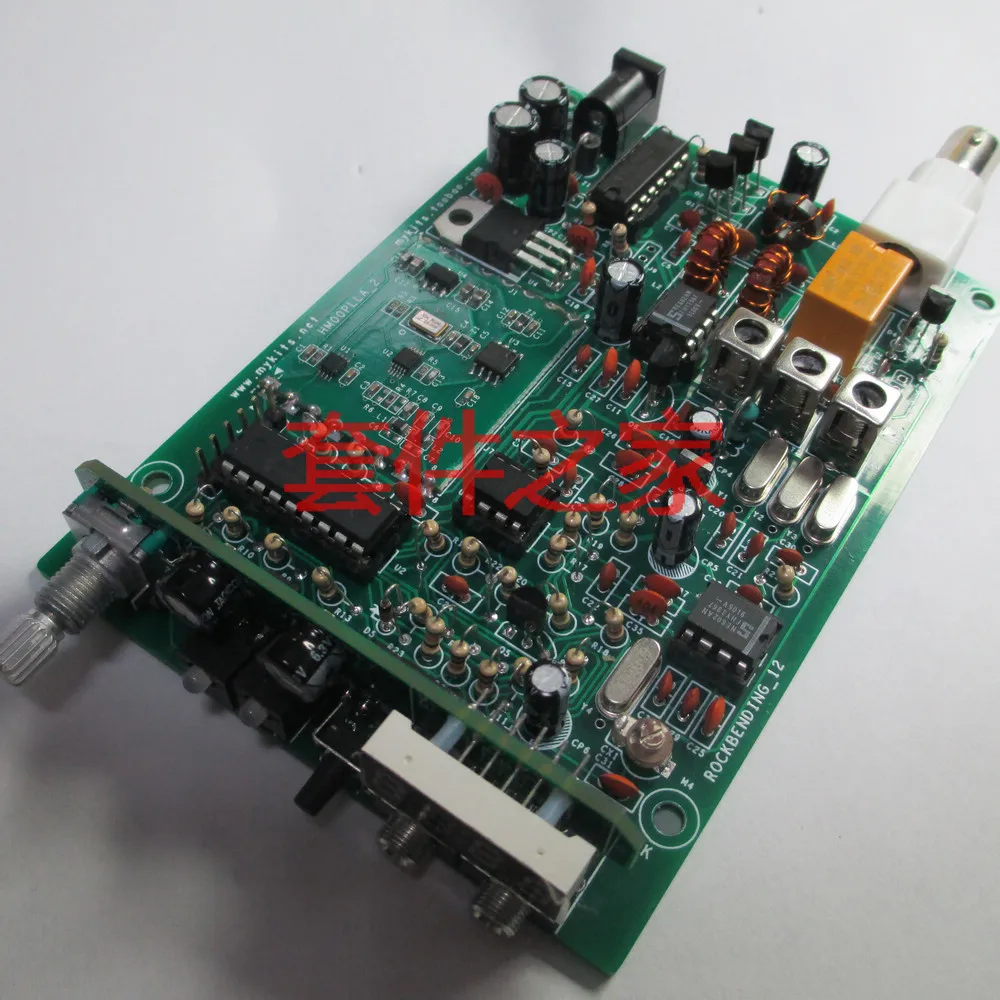

PLL версия набора коротковолновых трансиверов "Rock Bending"

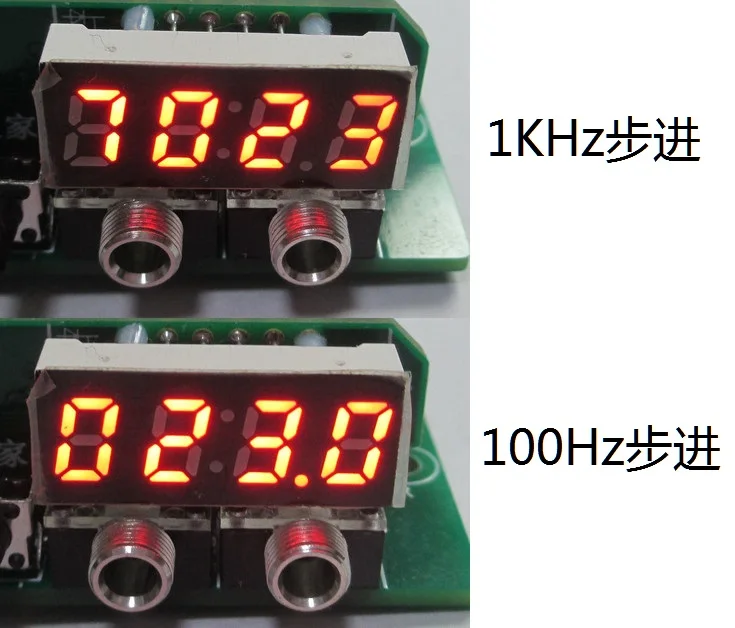

Наш рок-изгиб-это PLL версия SWL-40 комплекта! Он был когда-то опубликован в журнале «Radio» под названием «Nighthawk», который был любим Отечественной школой технологий HAM. Наш магазин осуществил окончательную трансформацию своей продукции и добавил схему регулировки частоты PLL. Наш набор для гибки камня имеет следующие особенности: 1. Используйте микрокомпьютер PIC18F1320 с одним чипом в качестве главного управления, встроенный модуль локального осциллятора PLL (предварительно сварная пластина, пластина с отверстием для штампа, поддержка настройки калибровки), И встроенный индикатор частоты (с помощью семиссегментной светодиодный цифровой трубки, дисплей 1 кГц, на фото есть разница в цвете, фактический цвет красный), Рабочая частота охватывает 7,000-7,100 МГц, 1 кГц или 100 Гц шаг (см. Рис. Ниже, бесплатное переключение).

2. NE602 смешивание используется для получения, кристаллический фильтр используется для промежуточной частоты, NE602 Обнаружение умножения + аудио активная схема фильтра, которая в основном такая же, как старая цепь Nighthawk, И Промежуточная частота поддерживает калибровку 3. Используйте 3 параллельных выхода BS170, высокоэффективное усиление класса E, блок питания 12 В и выходная мощность 5 Вт! 4. Релейная коммутация используется для отправки и приема, с функцией регулировки задержки отправки отчета, что позволяет избежать частого переключения реле и улучшает изоляцию отправки и приема каналов 5. С функцией автоматической отправки знаков вызова, очень удобно использовать. Микрокомпьютер с одним чипом использует оригинальный код нашего магазина, может регулировать скорость кода и частоту бокового тона, может самостоятельно вводить знак вызова (в автоматическом режиме ключа), И поддержка storage.6. Печатная плата этого набора может быть удобно помещена в алюминиевый чехол 88*30*120 мм (магазин будет настраивать чехол для гибки камня в будущем). Основные индикаторы Источник питания: 12 vrecept quiescent ток: 100 мА @ 12 vпередающая мощность: 5 Вт @ 12 vчастотный диапазон: 7,000 МГц-7,100 МГц, 1 кГц/100 Гц ступенчатый режим: принцип CWCircuit: приемная часть является типичной сверхгетеродинной схемой. Локальный осциллятор заполняется PLL. Смешанный Промежуточный частотный сигнал фильтруется кристаллом и отправляется в NE602 для обнаружения умножения, а аудио генерируется и отправляется в наушник. Схема отключения звука используется для выключения приема при передаче. Передающая часть использует 74HC08 в качестве управляющей цепи, которая подключается параллельно буферу и усилению, и диски BS170 в качестве выхода. После усиления, он подключен к антенне после LPF.

Флуоресцентный

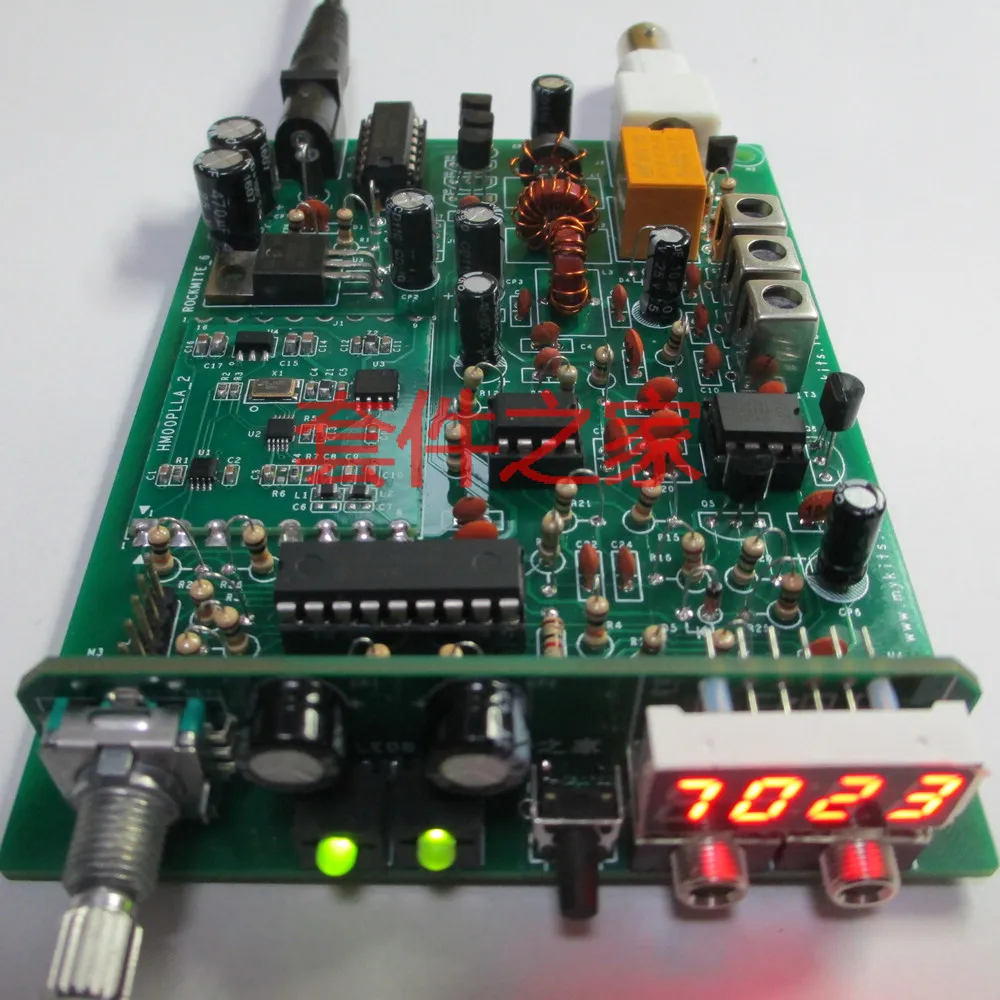

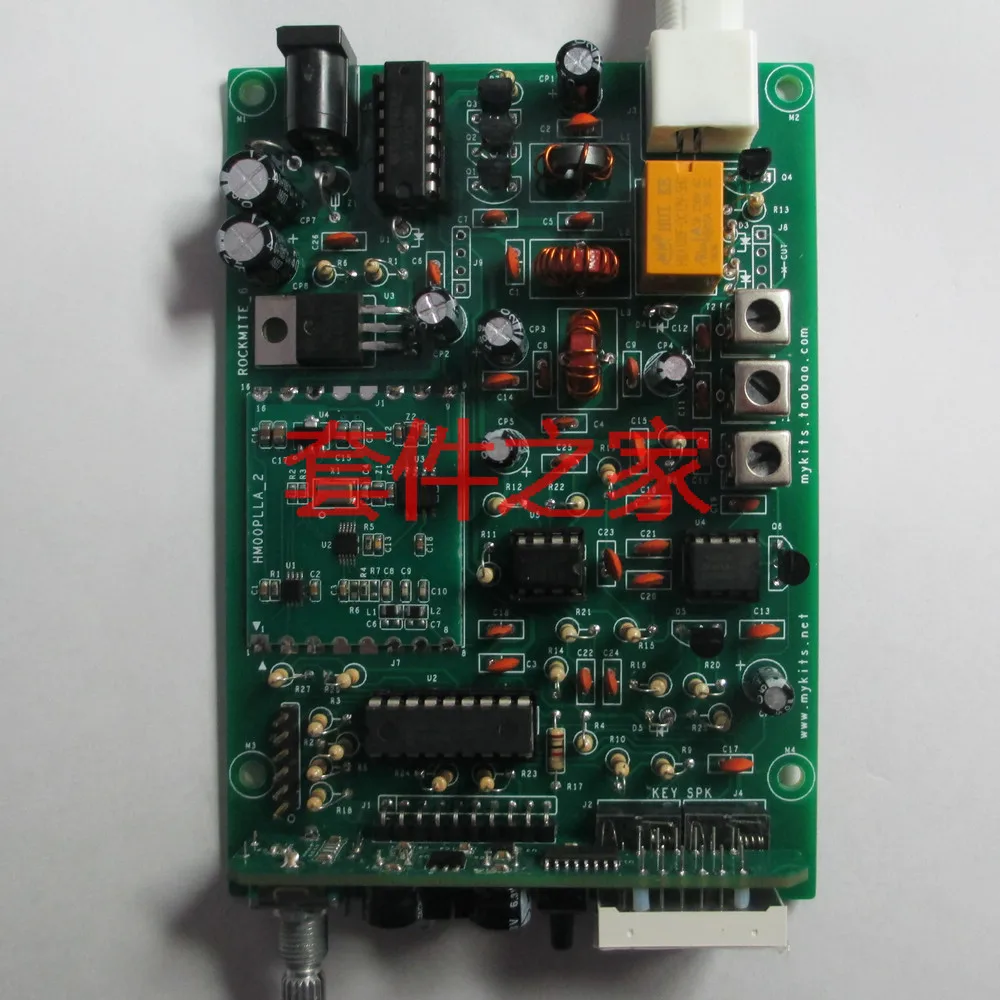

PLL версия набора "Rock Mite" приемопередатчик непрерывного действия телеграф коротковолновый радио

Rock Mite был впервые запущен в 2002 году Американской лабораторией SWL, и это представитель приемников прямого преобразования! Позже он был представлен в Китае и дважды опубликован в журнале «Radio», который был любим домашним HAM. Этот комплект имеет следующие особенности: 1. Используйте микрокомпьютер PIC18F1320 с одним чипом в качестве главного управления, встроенный модуль локального осциллятора PLL (предварительно сварная пластина, пластина с отверстием для штампа, поддержка настройки калибровки), И встроенный индикатор частоты (с помощью семиссегментной светодиодный цифровой трубки, дисплей 1 кГц, на фото есть разница в цвете, фактический цвет красный), Рабочая частота охватывает 7,000-7,100 МГц, 1 кГц или 100 Гц шаг (см. Рис. Ниже, бесплатное переключение).

2. Приемник использует NE602 для прямого преобразования частоты, и выход подключен к 4558 цепи активного фильтра. Решение является зрелым и приятным 3. Используйте 3 параллельных выхода BS170, высокоэффективное усиление класса E, выходная мощность источника питания 12 В 5 Вт! 4. Релейная коммутация используется для отправки и приема, с функцией регулировки задержки отправки отчета, что позволяет избежать частого переключения реле и улучшает изоляцию отправки и приема каналов 5. С функцией автоматической отправки знаков вызова, очень удобно использовать. Микрокомпьютер с одним чипом использует оригинальный код нашего магазина, может регулировать скорость кода и частоту бокового тона, может самостоятельно вводить знак вызова (в автоматическом режиме ключа), И поддержка storage.6. Печатная плата этого набора может быть удобно помещена в алюминиевый чехол 88*30*120 мм (магазин будет настраивать чехол Rock Mite в будущем). Основные индикаторы Источник питания: 12 vrecept quiescent ток: 100 мА @ 12 vпередающая мощность: 5 Вт @ 12 vчастотный диапазон: 7,000-7,100 МГц, 1 кГц/100 Гц шаг режим работы: Принцип CWCircuit: принимающая часть использует NE602 для прямого смешивания радиочастотного сигнала, а затем 4558 выполняет фильтрацию активного аудио, что является типичным приемником прямого преобразования. Среди них немой канал, образованный 2SK30, используется для выключения приема при передаче. Передающая часть использует 74HC08 в качестве ведущей цепи, которая соединена параллельно буферу и усилению, и приводит BS170 в качестве выхода. После усиления, он подключен к антенне после LPF.

Флуоресцентный

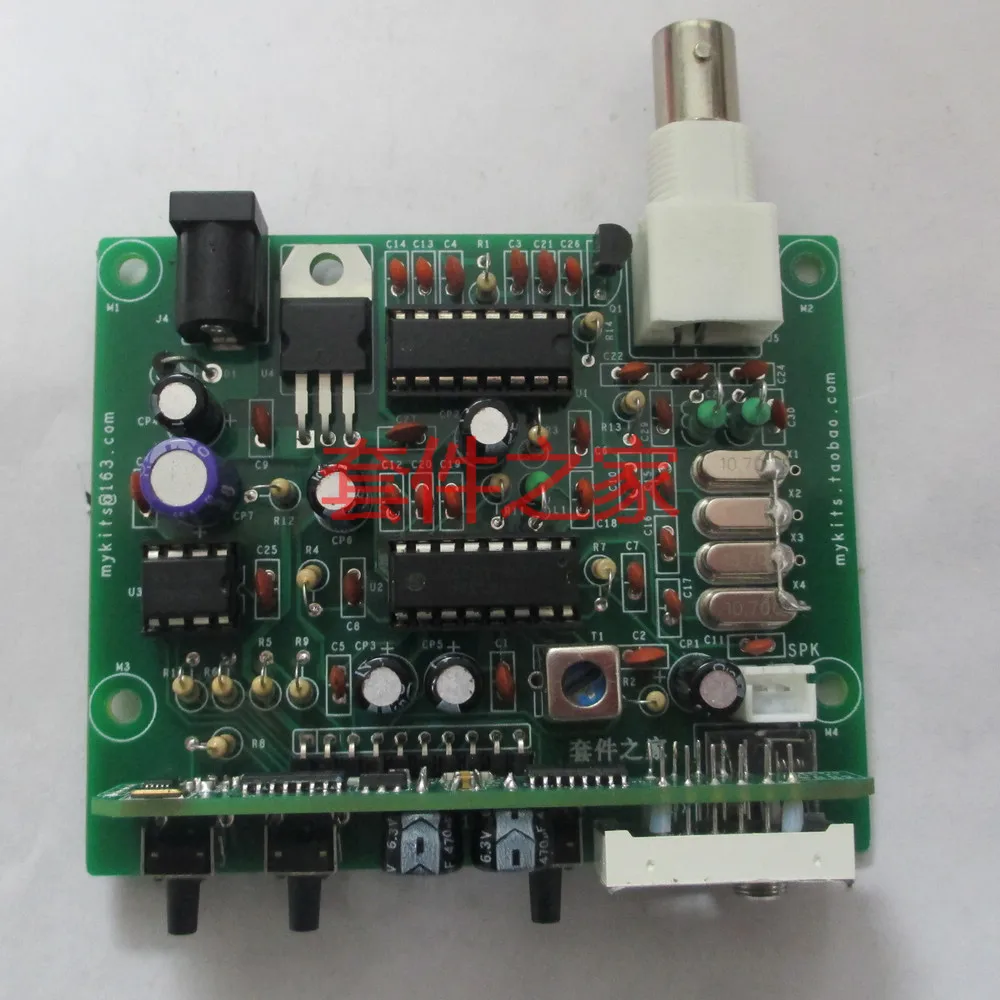

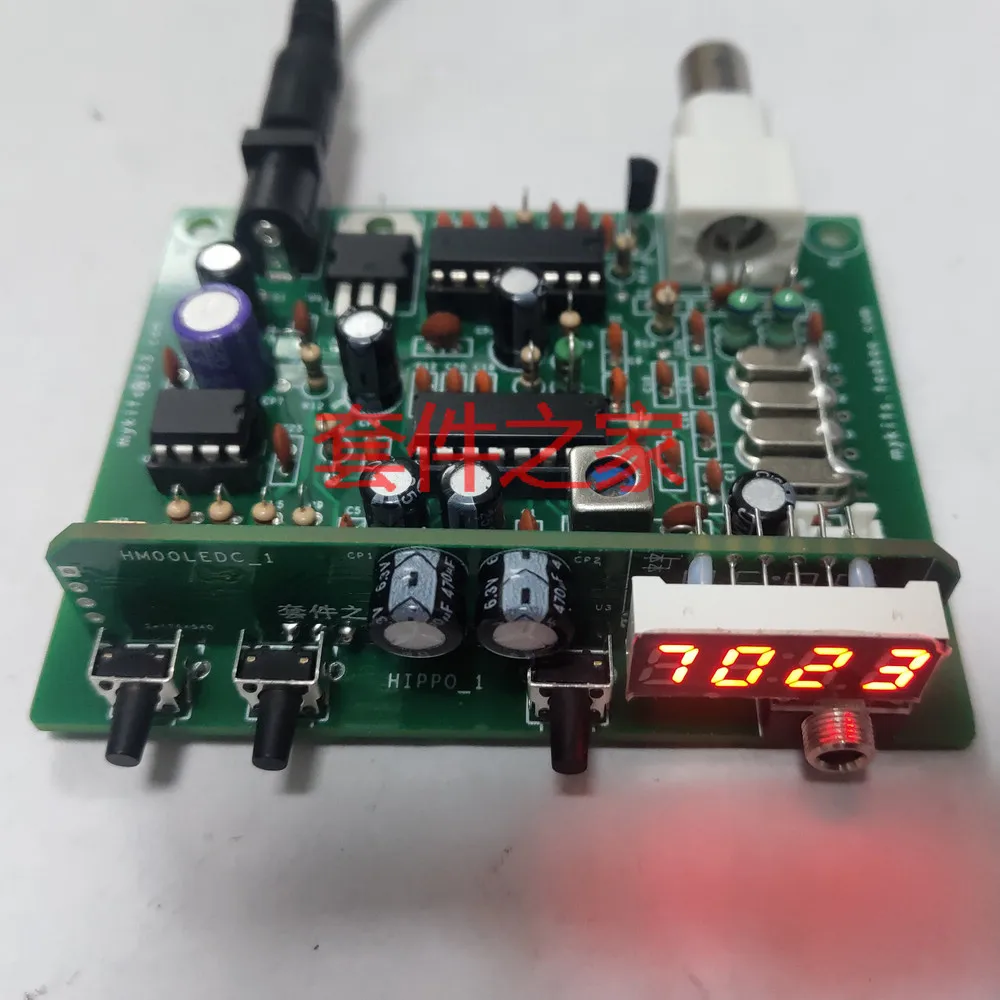

Бегемот коротковолновый PLL приемник комплект SSB/CW однодиапазонный приемопередатчик

Набор первоначально разработан нашим магазином для начинающих, чтобы начать работу с энтузиастами коротковолновой волны. Он имеет следующие особенности: 1. Принять STC15W408AS однокристальный микрокомпьютер в качестве главного управления, встроенный PLL локальный осциллятор, автономный Частотный индикатор (с помощью семиссегментной светодиодный цифровой трубки, дисплей блока 1 кГц, на фото есть разница в цвете, фактический цвет красный), рабочая частота охватывает 7,000-7,100 МГц, поддерживает CW, USB и LSB три режима, 1 кГц stepping.2. Приемник использует TA2003 для приема и смешивания. После того, как выходной сигнал 10,7 МГц фильтруется кристаллическим фильтром, он подключается к TA7613 для частоты удара и поддерживает демодуляцию сигнала SSB/CW. Решение является зрелым и приятным 3. Оригинальный код этого магазина, встроенный цифровой регулятор громкости, поддержка автоматической настройки сохранения, поддержка калибровки частоты кристаллического осциллятора и точной настройки частоты приема (частота приема + 100 Гц ~ 900 Гц).4. 12 В источник питания, размер платы PCB 84*70 мм, который может быть удобно помещен в 88*30*70 мм алюминиевый чехол. Основные индикаторы Источник питания: 12 vrecept quiescing ток: 100 мА @ 12 В Частотный диапазон: 7,000-7,100 МГц, 1 кГц режим работы: CW, USB, LSB
