Приемник авиационного диапазона R80 V7, последняя обновленная версия, приемник PLL, Двойное преобразование частоты, авиационное радио, вызов в башню, набор для самостоятельной сборки

Для сборки набора требуется соответствующая основа электронной технологии (например, правильное определение положительных и отрицательных полюсов вставленного электролитического конденсатора и т. д.), пожалуйста, возьмите с собой свой Электрический паяльник, мультиметр и другие инструменты.

В посылка нет бумажного руководства, только электронная версия руководства. Пожалуйста, оставьте свой адрес электронной почты, служба поддержки клиентов отправит Электронное руководство по электронной почте, спасибо за вашу поддержку!

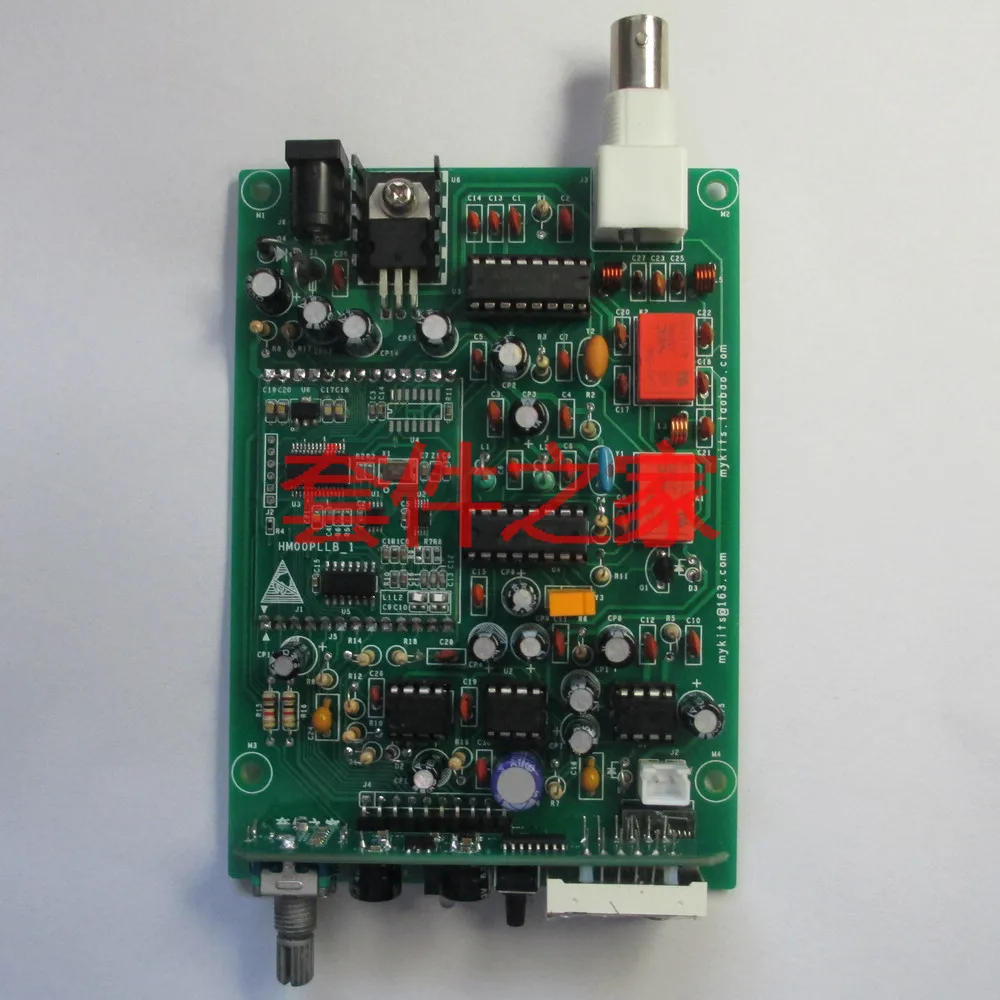

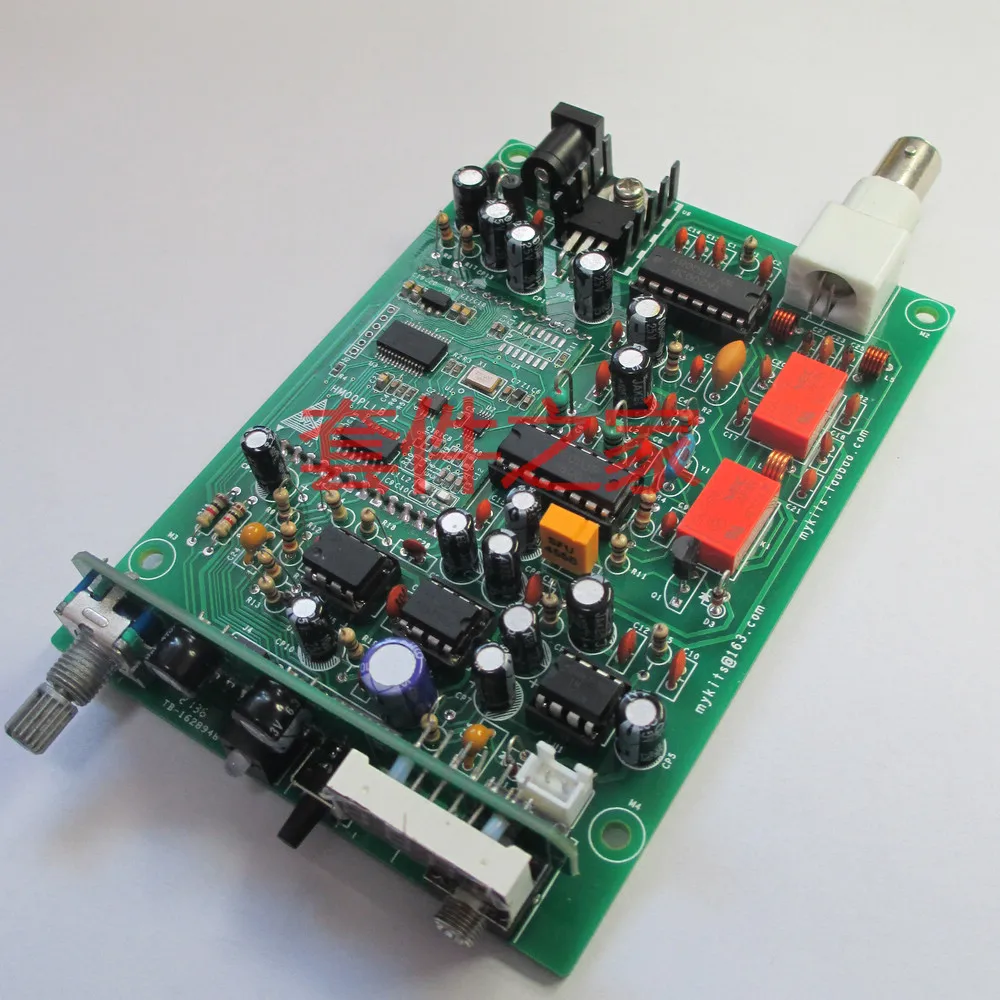

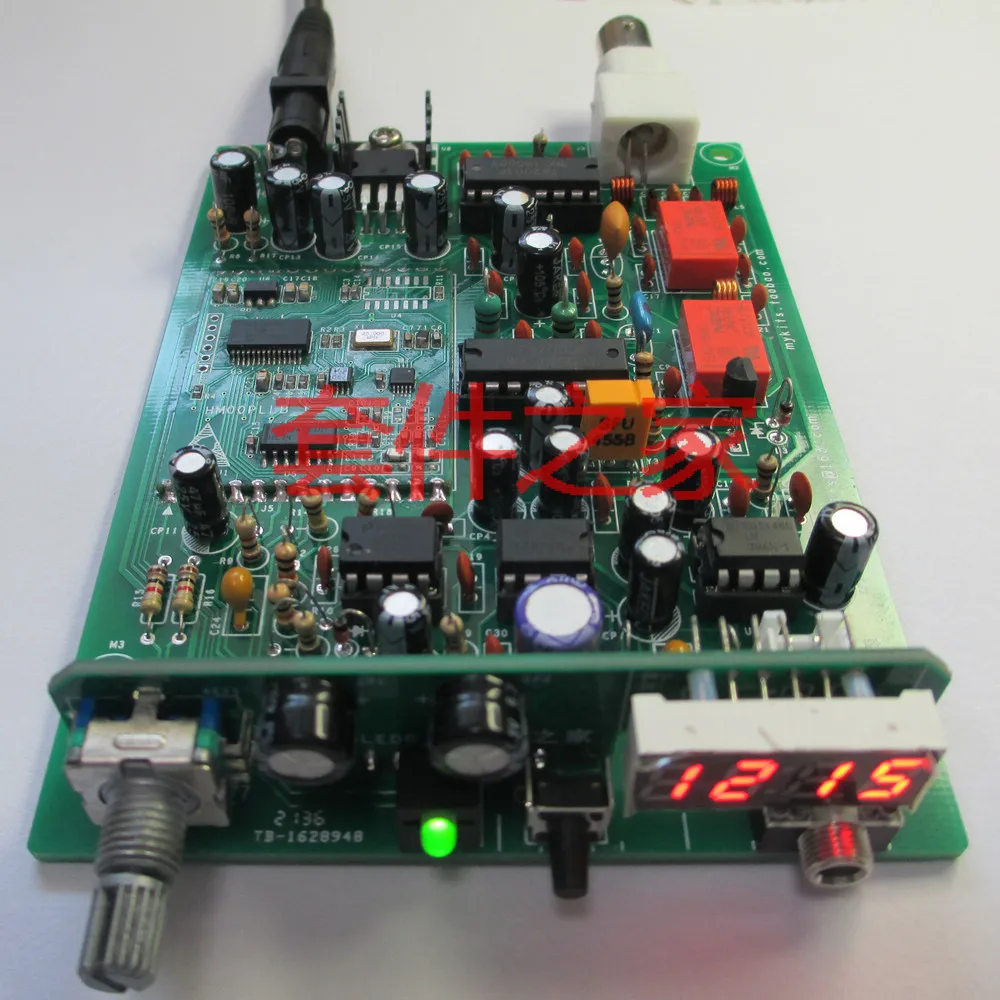

Наш оригинальный FM-приемник "R80"/авиационный диапазон PLL, двухдиапазонный, высокопроизводительный вторичный преобразователь частоты, не нужно отлаживать после сварки.

R80-улучшенная версия R60. Две схемы в основном одинаковые. Разница заключается в том, что R80 имеет схему сжатия, а R60-нет.Покупка:● Все наборы в этом магазине должны быть сварены и отлажены покупателем;● Установка комплекта сопряжена с риском. Покупателям предлагается правильно оценить собственный технический уровень и оборудование, чтобы избежать неудачной установки и регулировки комплекта;● Из-за вредоносного плагиата комплект не предоставляет схему схемы предварительно сварного модуля и не предоставляет исходный код или прошивку одночипного микрокомпьютера;● Доставка комплекта-все разбросанные электронные компоненты. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке;● Если комплект отсутствует, пожалуйста, не паникуйте, свяжитесь с нашим магазином и повторите его после проверки.

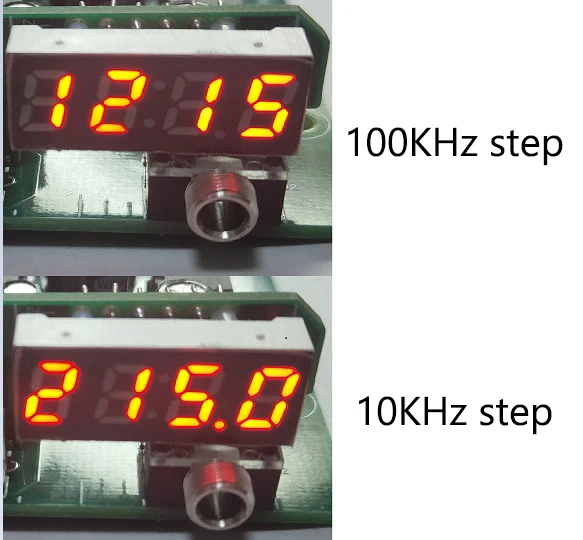

2. В комплекте используется фильтр bandpass + TA2003 + TA2003 + FM62429 + LM386 для полного преобразования частоты (FM-это первичное преобразование частоты, AM-это вторичное преобразование частоты), одна Промежуточная частота 10,7 МГц, две промежуточные частоты 455 кГц, сверхвысокая чувствительность и отмена среднего цикла и возможность регулировки индуктивности, Нет необходимости отлаживать после того, как вся машина сварена.3. Добавлена функция "летающий челнок". Во время 100 кГц шаг регулировки, если шаг больше 15*100 кГц в течение 3 секунд, он может автоматически войти 1 МГц шаг режим, И автоматически выйти из строя после остановки настройки в течение 5 секунд, чтобы помочь в точной и быстрой регулировке Частоты приема.4. Он имеет схему сжатия и свободно устанавливает пороги, чтобы обеспечить комфорт прослушивания и избежать долгосрочного шума. В то же время Используйте аудио выделенный цифровой потенциометр (FM62429) для регулировки порога и громкости скворка.5. В первой и второй промежуточных частотных схемах используются керамические фильтры, что значительно снижает сложность пусконаладочных работ.6. 12V источника питания, размер печатной платы составляет 8,4*12 см, который может быть удобно помещается в 88*30*120 мм алюминиевый чехол.Напоминание: поскольку УКВ-лента уже похожа на распространение линейного распространения, светильник находится в свободном от аэропорта месте, но расстояние больше (более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как Антенна Yagi VHF section; Между местом приема и аэропортом, если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромными башнями), вы должны избегать препятствий; В противном случае, вы можете получить только односторонний сигнал от самолета на пути, спасибо!
