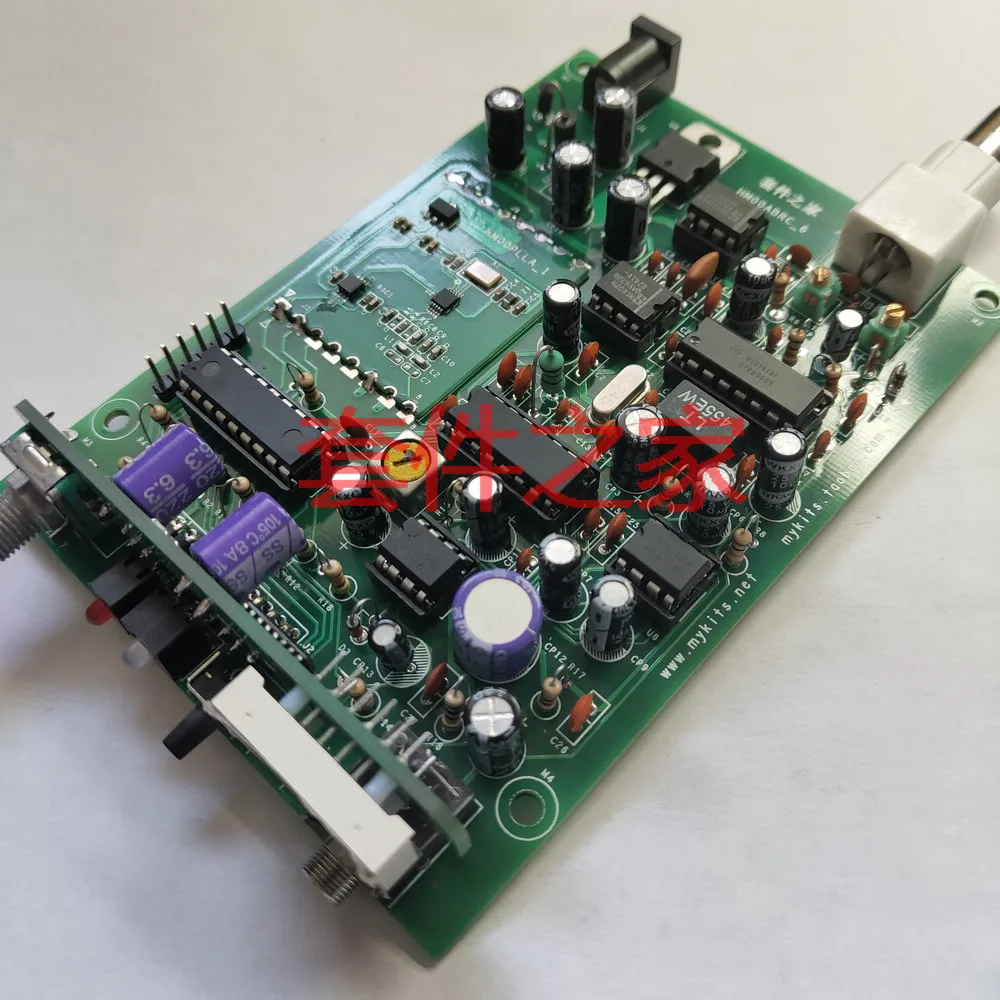

Комплект приемника R80 PLL, двухчастотный трансформатор для авиационного радиоприемника, вызов в виде башни

Новый набор авиационных лент PLL receiver "R80", высокопроизводительная система вторичного преобразования.

Описание покупки:

Все наборы в этом магазине должны быть сварены и отлажены покупателем;

Установка комплекта B является рискованной. Покупатели должны правильно оценить свой собственный технический уровень и оборудование, чтобы избежать неудачной установки комплекта;

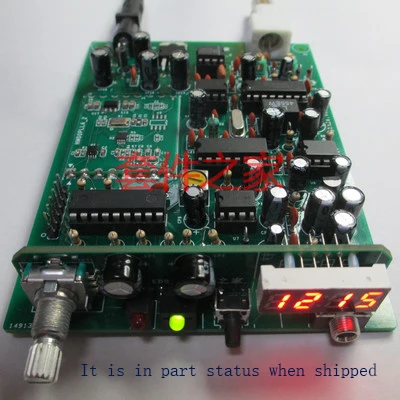

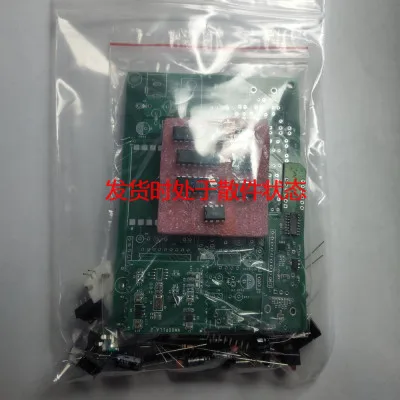

Комплекты с поставляются с разбросанными электронными компонентами. Фотографии готовой продукции, отображаемой в нашем магазине, приведены для справки только при покупке;

Предназначен для приема звонков между самолетами и башнями, с хорошей антенной (VHF секция Yagi антенна), Открытая Зона может принимать звонки между различными типами самолетов и башен в пределах около 150 км. Пожалуйста, обратите внимание на друзей, которым это нравится.

Имеет следующие характеристики:

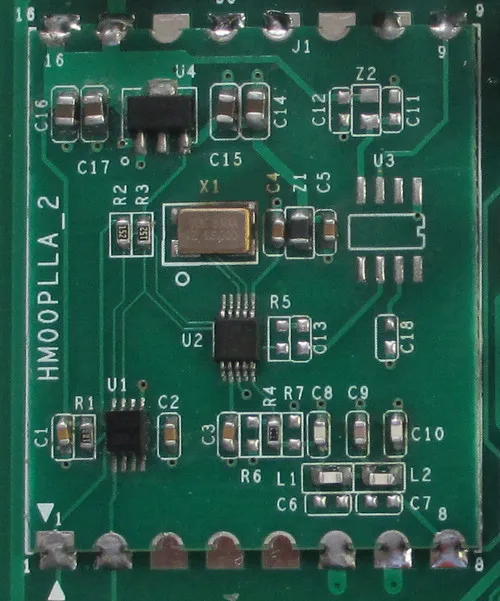

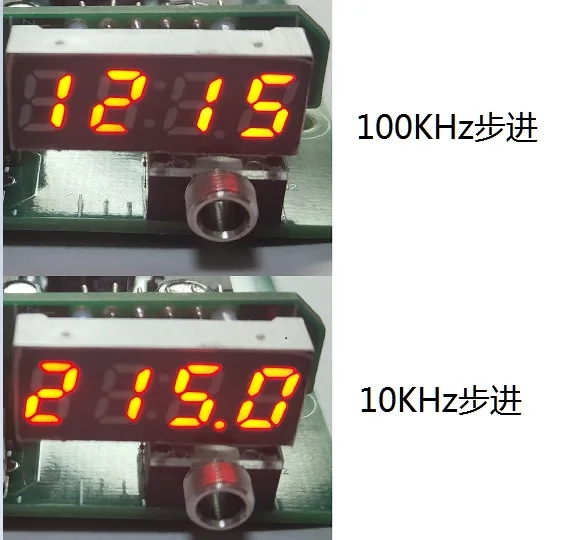

1. ИспользованиеPIC18F1320Микрокомпьютер с одним чипом в качестве главного управления, встроенныйPLL локальный осцилляторМодуль (предварительно сварной, штамп отверстие пластины,Поддержка настройки калибровки), С частотным индикатором (с использованием7-сегментный цифровой светодиодной лампой, Дисплей 100 кГц, на фото есть разница в цвете, фактический красный), частота приема охватывает 118-136 МГц,100 кГцИли10 кГцШаг (см. Рисунок ниже,Свободное переключение).

2. В комплекте используютсяФильтр bandpass + высокий усилитель + NE602 + MC3361 + TA7640 + LM386Для завершения преобразования вторичной частоты, одна Промежуточная частота10,7 МГц, Две промежуточные частоты455 кГц, Ультра-высокая чувствительность, может получить сигнал 118-136 МГц AM.

3. ССветодиодный индикатор настройкиФункция, она может помочь настроить частоту приема точно и быстро, что удобно в использовании.

4. Он имеетЦепь для сжиганияИ свободно устанавливайте пороги, чтобы обеспечить комфортное прослушивание и избежать длительного шума. В то же время Используйте аудиоЦифровой потенциометр(FM62429) для регулировки порогового уровня и объема.

5. Первая и вторая промежуточные Частотные цепи все используютКерамические фильтры, Что значительно снижает сложность любительской отладки.

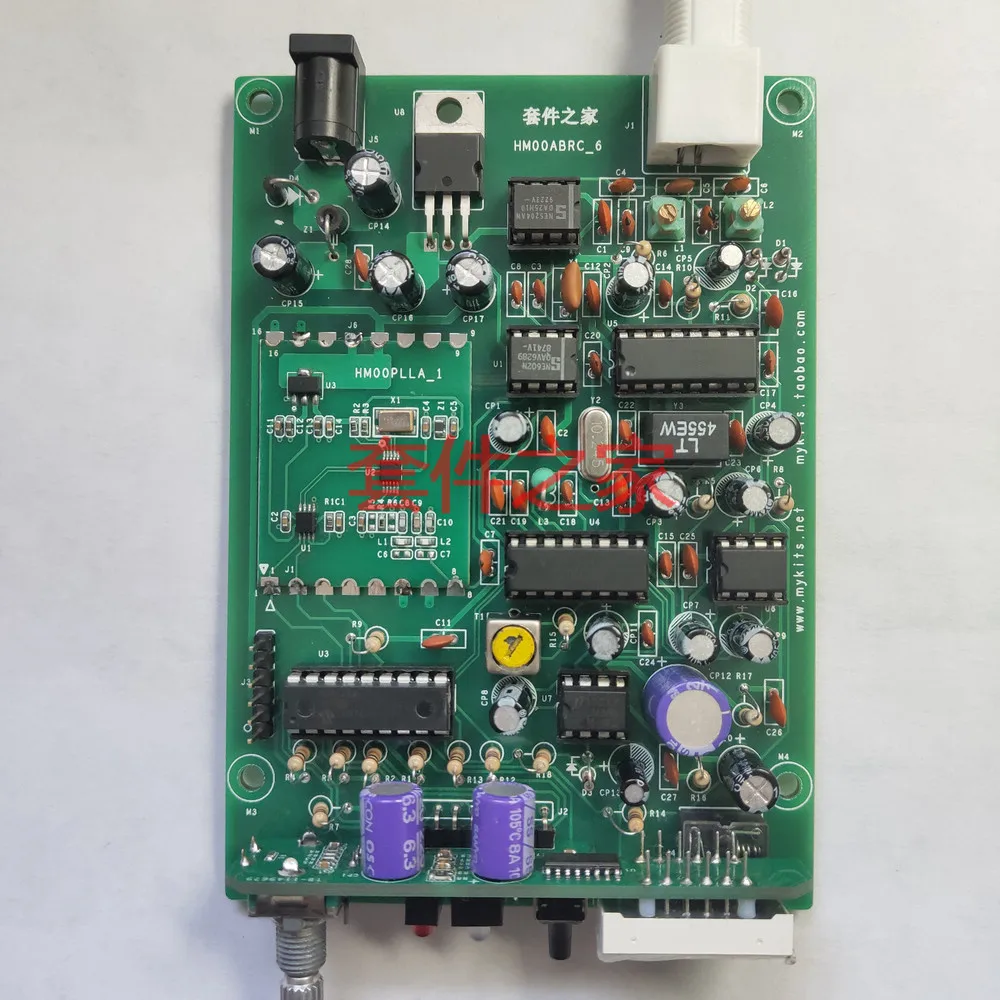

6. 12V источника питания, размер печатной платы составляет 8,4*12 см, который можно легко поместить в алюминиевый чехол 88*30*120 мм (в будущем магазин настроит чехол R80).

Напоминание:Потому что УКВ полоса уже похожа на распространение светильник-Линейное распространение, Место получения находится далеко от аэропорта без препятствий (более 25 км), пожалуйста, убедитесь, что УстановитеАнтенна с высоким коэффициентом усиления, такая как Антенна Yagi VHF section и т. д.; Между местом приема и аэропортом, если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромными башнями), вы должны избегать препятствий; В противном случае, вы можете получить только односторонний сигнал от самолета на своем приближении, спасибо!
