Комплект приемника R80 PLL, двухчастотный трансформатор для авиацио...
0 Отзывов
1 Заказов
3 969,60₽
Последние обновления и обновления: Был заменен новый тип микрокомпьютера с одним чипом. Он может лучше поддерживать шаг 10 кГц.
Особенности:

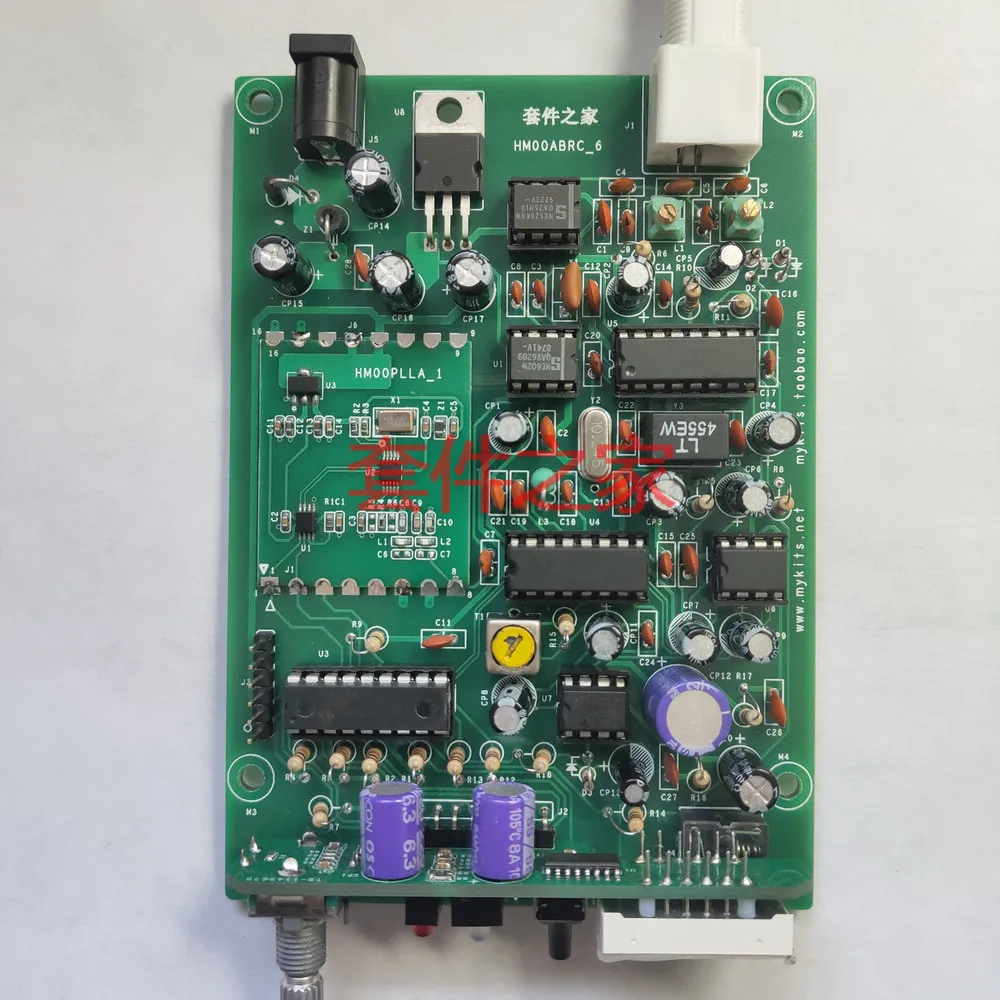

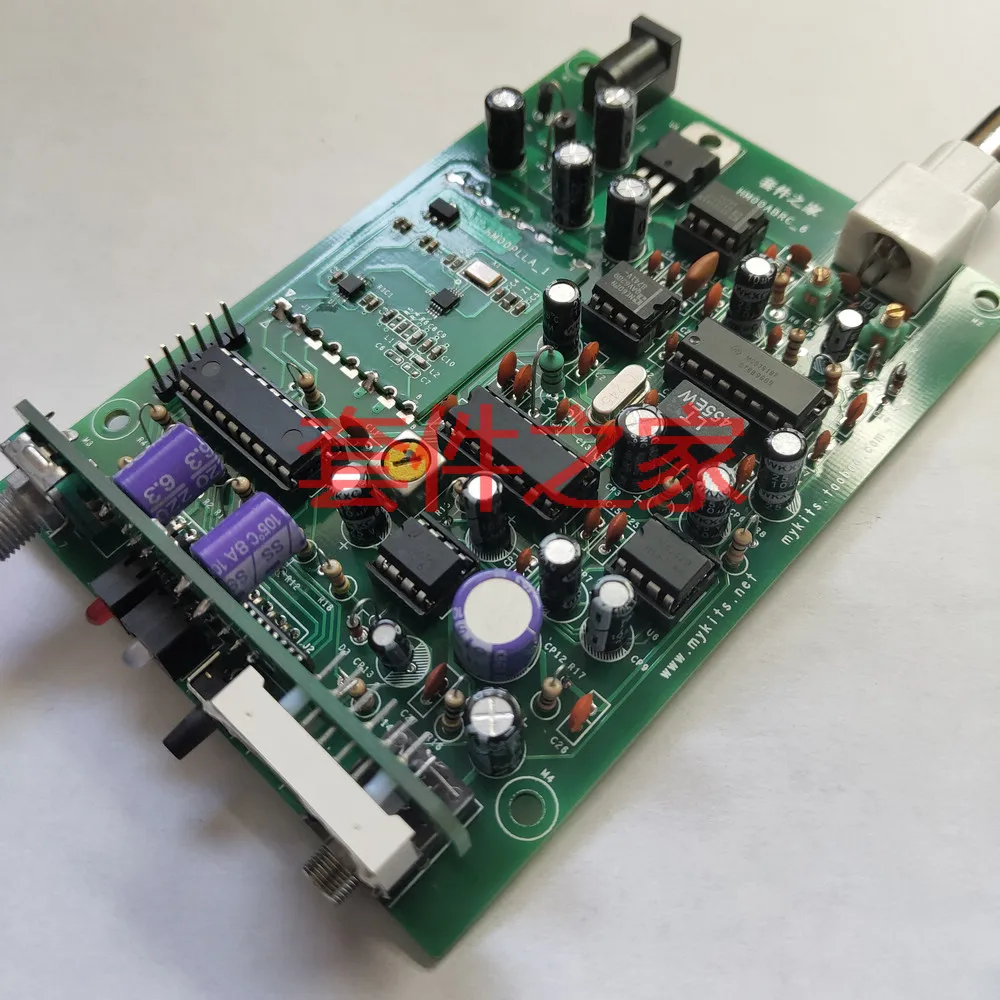

1. Набор использует PIC16F648A микроконтроллер в качестве основного управления, встроенный высокоточный PLL цепью повторного включения (предварительно сварные), своей собственной частоты индикация цепью повторного включения (Отображается с 7-ми сегментный цифровая трубка, на фото есть разница в цвете, фактический цвет красный), частота приема охватывает 118-136 МГц, 100 кГц.

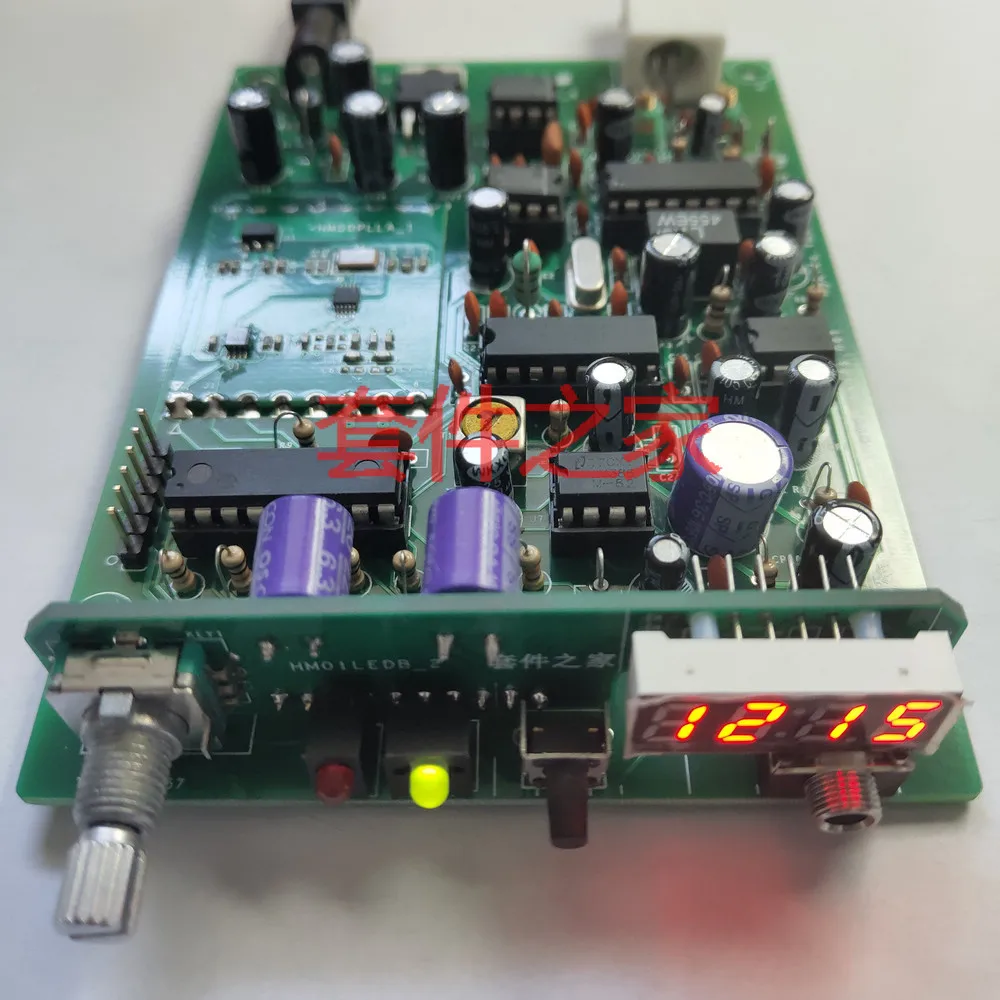

Обновление:ПрименениеPIC18F1320Микроконтроллер в качестве основного управления. Встроенный модуль локального осциллятора PLL (предварительно сварные, штампованные отверстия, небольшая пластина, поддержка настройки калибровки). Встроенный Индикатор Частоты цепью повторного включения (с помощью 7-сегментный цифровой светодиодной лампой, блок индикатора 100 кГц. На фото есть разница в цвете, фактический цвет-красный). Частота приема охватывает 118-136 МГц,100 кГц или 10 кГцШаг (см. Рисунок ниже. Может свободно переключаться)
2. В комплекте используется ленточный фильтр + усилитель + NE602 + MC3361 + TA7640 + LM386 для завершения второго преобразования, одна Промежуточная частота 10,7 МГц, две промежуточные частоты 455 кГц, ультра-высокая чувствительность, может принимать AM сигналы 118-136 МГц.
3. С светодиодный функцией настройки, он может помочь настроить частоту приема точно и быстро, что удобно для использования.
4. Он имеет схему подавления шума и свободно устанавливает пороги, чтобы обеспечить комфортное прослушивание и избежать длительного шума. В то же время Используйте звуковой цифровой потенциометр (FM62429) для регулировки порога и громкости щелей.
5. В первой и второй промежуточных частотных схемах используются керамические фильтры, что значительно снижает сложность пусконаладочных работ.
6. 12 в источник питания, размер платы PCB 8,4*12 см
Советы
Так как УКВ-лента уже похожа на светильник-линейное распространение, принимающее место не мешает из аэропорта, но находится далеко (более 25 км). Обязательно Установите антенны с высоким коэффициентом усиления, такие как УКВ сегмент антенны Яги; Есть большое пространство между приемным местоположением и препятствиями аэропорта (включая, но не ограничиваясь высокими зданиями, горами, И гигантские башни) должны обойти препятствия; В противном случае, Они могут получать только односторонние сигналы от самолета в пути,
Новый набор авиационного приемника "R80" PLL, высокопроизводительная двойная конверсионная схема
Пожалуйста, возьмите с собой электрический утюг, мультиметр и другие инструменты. Если у вас нет соответствующего основания для электронных технологий (например, правильно определить положительные и отрицательные полюсы вставленного электролитического конденсатора и т. д.), пожалуйста, тщательно Приобретите
Специально используется для приема звонков между самолетами и башней, с антенной с хорошей производительностью (VHF секция Yagi антенна), он может принимать звонки между различными типами самолетов и башней в пределах около 200 км
Это набор, который требует от вас припоя. Доставка всех разбросанных электронных компонентов. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке.
