Комплект для самостоятельной сборки R20 FM вещаниеавиационный диапазон PLL приемник комплект авиационного радио FM AM радио

Чтобы защитить зеленую землю, этот продукт отменит руководство по использованию бумаги. Пожалуйста, оставьте свой адрес электронной почты в службе поддержки клиентов, руководство по набору будет отправлено вам по электронной почте, спасибо.

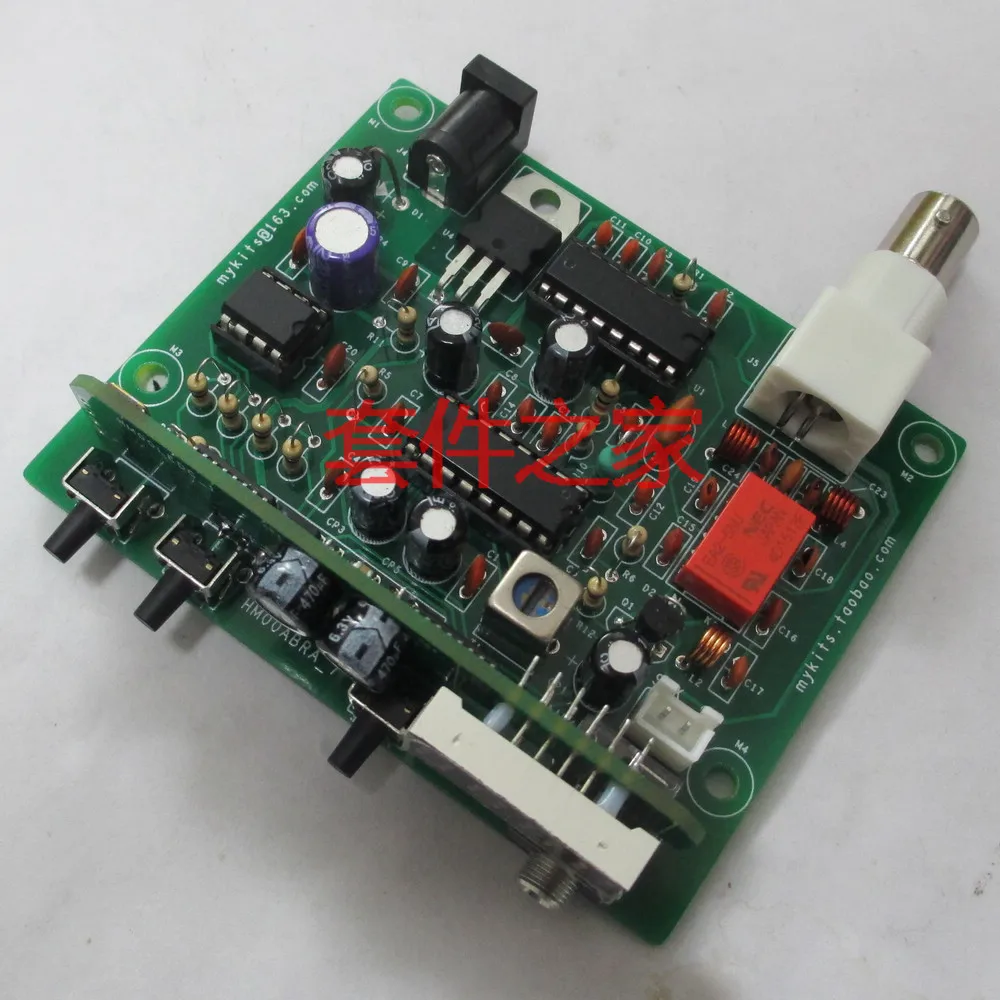

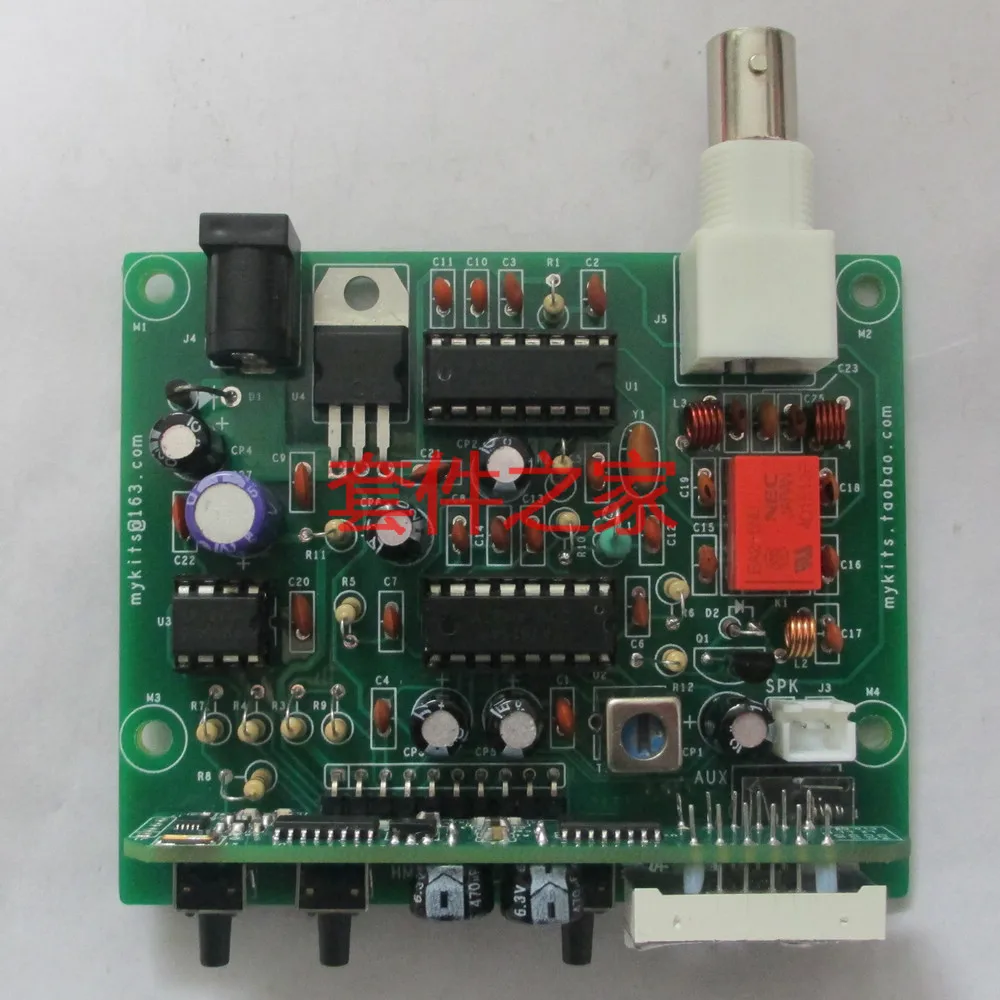

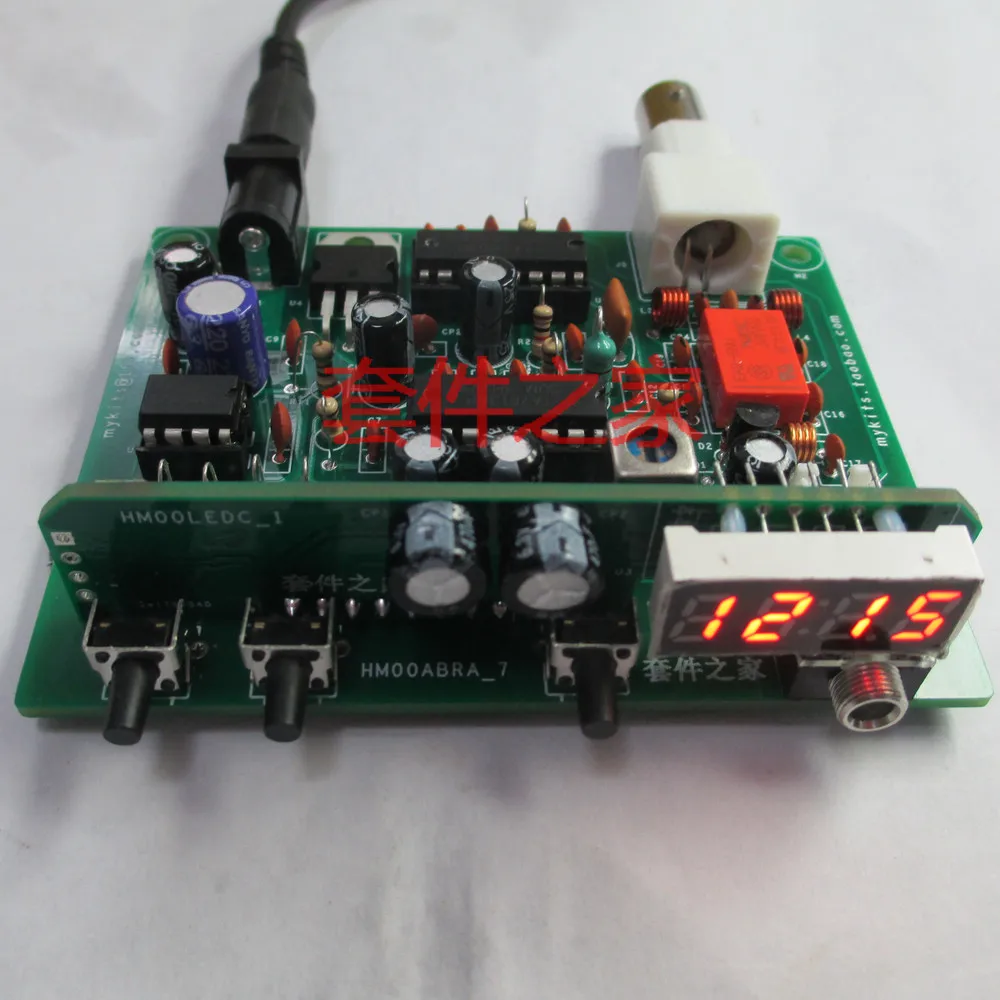

Новый "R20" FM радио/авиационный диапазон PLL приемник комплект

Для сборки набора требуется соответствующая основа электронной технологии (например, правильное определение положительных и отрицательных полюсов вставленного электролитического конденсатора и т. д.), пожалуйста, возьмите с собой свой Электрический паяльник, мультиметр и другие инструменты.

Имеет следующие характеристики:

Эта машина охватывает fm-радио и авиационный диапазон (режим FM 88-108 МГц, режим AM 118-136 МГц), пожалуйста, обратите внимание на друзей, которым это нравится. Имеет следующие характеристики:1. Применение STC15W408AS однокристальный в качестве основного управления, встроенный PLL гетеродина и встроенный частоты с указанием схемы (с помощью 7-сегментный цифровой светодиодной лампой, блок индикатора 100 кГц, на фото есть разница в цвете, фактический цвет красный), и получение делится на две полосы (88-108 и 118-136), шаг 100 кГц.2. В комплекте используется схема mid/low усилителя TA2003 + TA71613, супергетеродинная рама FM/AM приемник, преобразование одной частоты, промежуточная частота 10,7 МГц.3. Оригинальный код этого магазина, бортовой потенциометр с числовым управлением, поддержка автоматической экономии конфигурации, поддержка настройки частоты кристаллического осциллятора и точной настройки частоты приема (частота приема + 10 кГц ~ 90 кГц).4. Источник питания 12 В, размер платы PCB составляет 84*70 мм, который можно удобно поместить в алюминиевый чехол 88*30*70 мм.

Напоминание:

Поскольку УКВ-диапазон уже похож на распространение светильник-линейное распространение, принимающее место не находится в аэропорту, но расстояние больше (более 25 км). Пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как антенна VHF section Yagi; Существует большое расстояние между приемным местоположением и аэропортом. Препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромными башнями) следует избегать; В противном случае можно получить только односторонние сигналы от самолета на пути в поле, спасибо!
