Последнее обновление: 14.09.2024
Для сборки набора требуется соответствующая основа электронной технологии (например, правильное определение положительных и отрицательных полюсов вставленного электролитического конденсатора и т. д.), пожалуйста, возьмите с собой свой Электрический паяльник, мультиметр и другие инструменты.
В посылка нет бумажного руководства, только электронная версия руководства. Пожалуйста, оставьте свой адрес электронной почты, служба поддержки клиентов отправит Электронное руководство по электронной почте, спасибо за вашу поддержку!
Наш оригинальный набор трансиверов "HAMMER" (HAMMER) коротковолновый PLL!

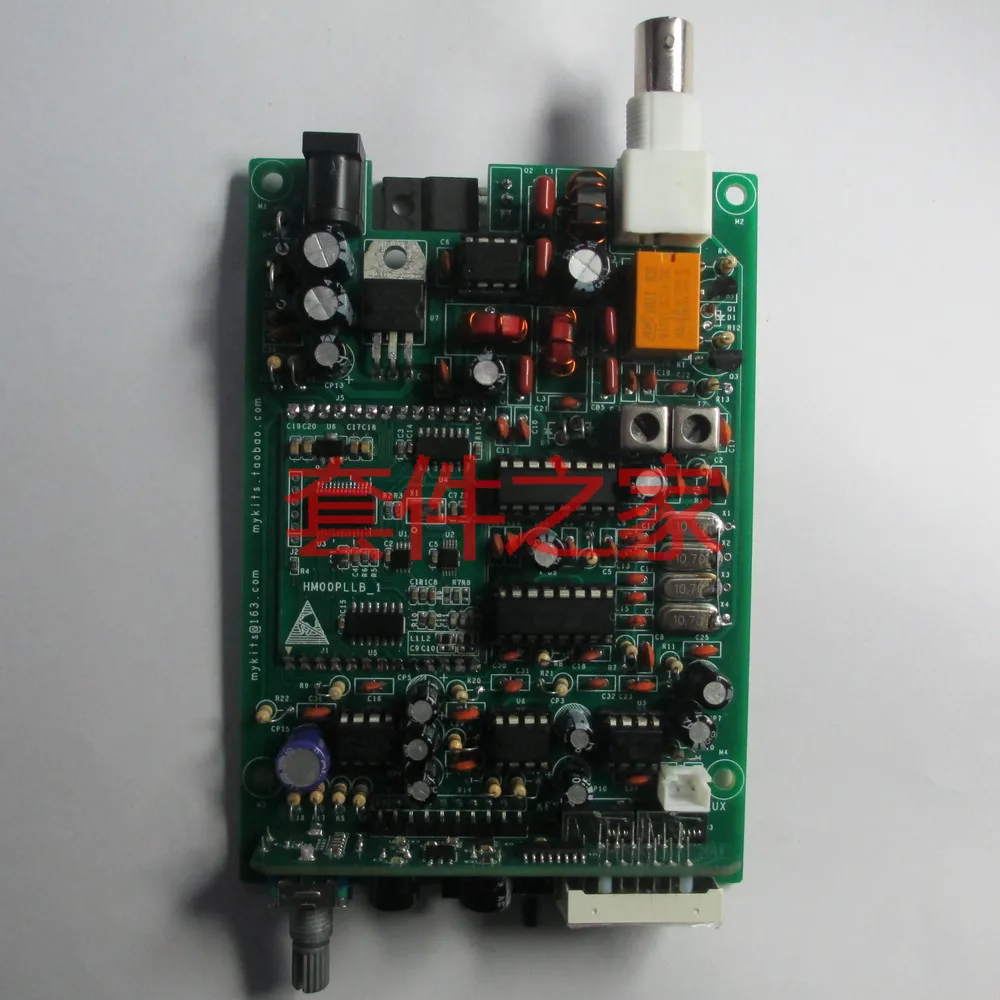

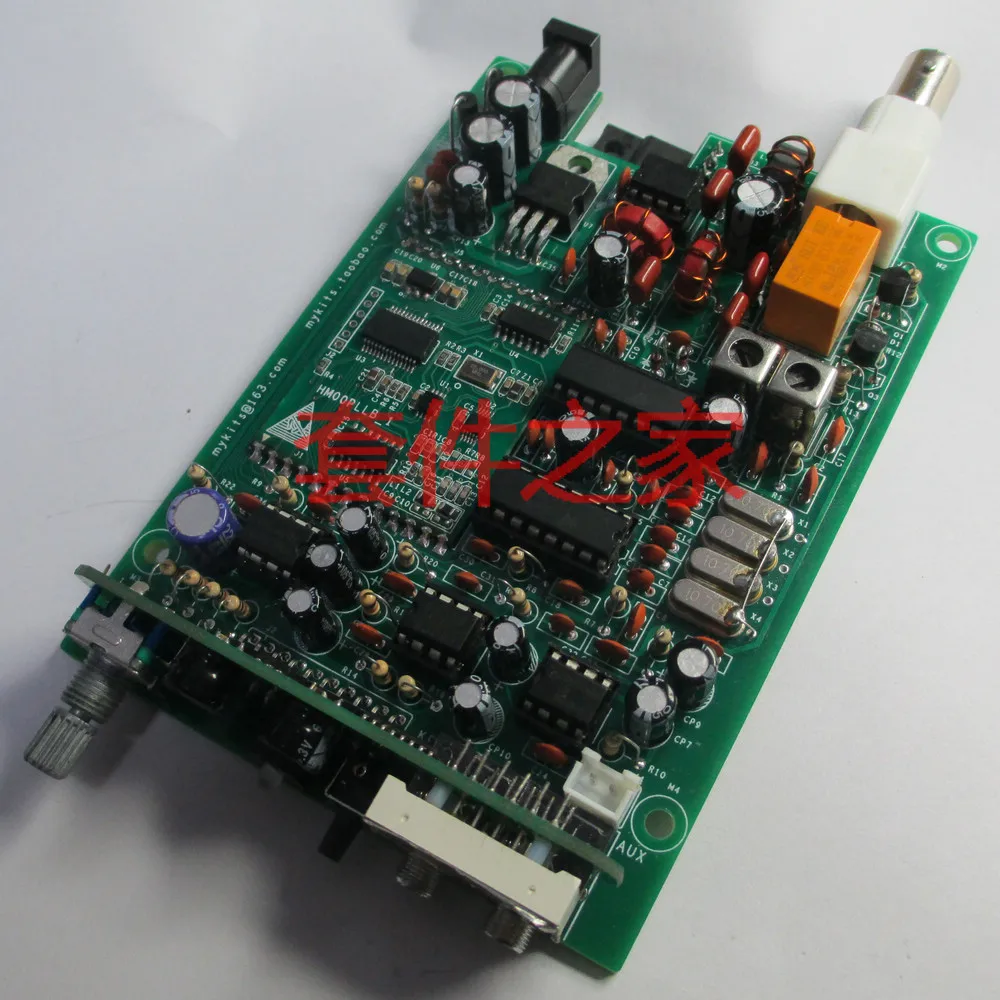

Эта машина является усовершенствованной версией планетарного набора, две приемные схемы одинаковые, только передающая цепь отличается (молоток более мощный, И корпус должен использоваться для отведения тепла).Покупка:● Все наборы в этом магазине должны быть сварены и отлажены покупателем;● Установка комплекта сопряжена с риском. Покупателям предлагается правильно оценить собственный технический уровень и оборудование, чтобы избежать неудачной установки и регулировки комплекта;● Из-за вредоносного плагиата комплект не предоставляет схему схемы предварительно сварного модуля и не предоставляет исходный код или прошивку одночипного микрокомпьютера;● Доставка комплекта-все разбросанные электронные компоненты. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке;● Если комплект отсутствует, пожалуйста, не паникуйте, свяжитесь с нашим магазином и повторите его после проверки.
Описание товара:

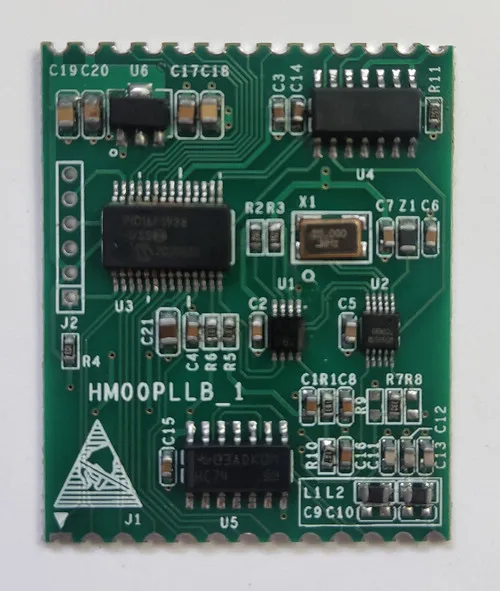

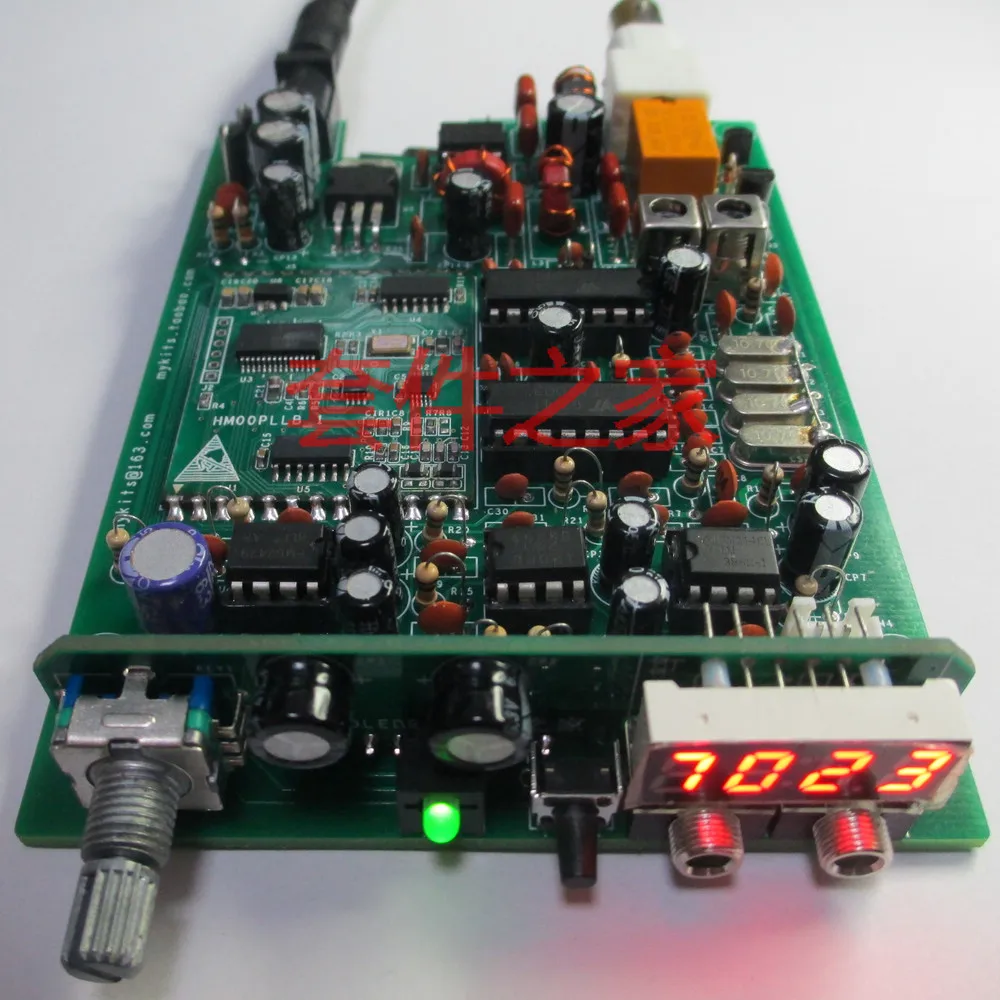

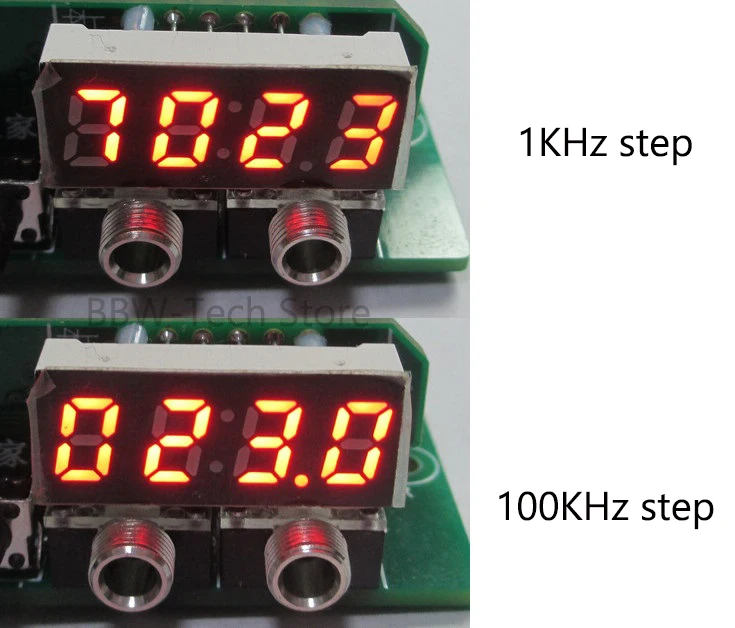

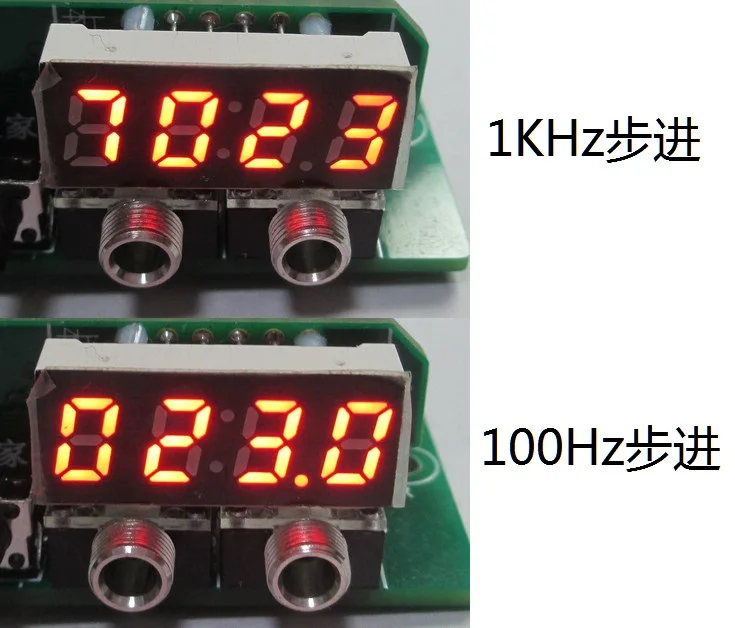

1. Компоненты SMD на основной панели управления были предварительно сварены и подключены к нижней доске в виде штамповочного отверстия. Микрокомпьютер с одним чипом использует PIC16F1938, встроенный локальный осциллятор PLL, поддерживает настройку калибровки кристаллического осциллятора и имеет собственную схему индикации частоты (с помощью семиссегментной светодиодный цифровой трубки, дисплей-1 кГц, изображение имеет разницу в цвете, фактический цвет-красный), рабочая частота охватывает 7,000-7,100 МГц, 1 кГц или 100 Гц шаг (См. Рисунок ниже, свободное переключение).


2. Используйте TA2003 для смешивания для приема и кристаллического фильтра для промежуточной частоты. После умножения и обнаружения TA2003 громкость регулируется цифровым потенциометром и отправляется в аудио активный фильтр. Наконец, динамик управляется LM386. Промежуточная частота Поддерживает настройки калибровки.3. Передача с помощью EL7104 для привода STP16NF06 выход, усиление класса E, блок питания 12 В, выходная мощность 10 Вт (необходимо использовать корпус для рассеивания тепла)!4. Релейная коммутация используется для отправки и приема, с функцией регулировки задержки отчета отправки, что позволяет избежать частого переключения реле и улучшает изоляцию каналов отправки и приема.5. С функцией автоматической отправки знаков вызова, очень удобно использовать. Микрокомпьютер с одним чипом использует наш оригинальный код, который может регулировать скорость кода, частоту бокового тона и размер бокового тона, И может войти в знак вызова сам по себе (в автоматическом ключевом режиме), и поддерживает память отключения питания.6. Печатная плата этого набора может быть удобно помещена в алюминиевом шасси 88*30*120 мм (корпус должен быть готов самостоятельно, И размер отверстия передней и задней панелей находится в чистом диске).Основные параметры:Источник питания: 12 ВРабочий ток: получение ≈ 120mA @ 12V; Передачи ≈ 2A @ 12 ВМощность передачи: 10 Вт @ 12 ВЧастотный диапазон: 7,000-7,100 МГц, 1 кГц/100 Гц шагРежим работы: CW получение и отправка, SSB получение
