Hantek Осциллограф портативный программное обеспечение 80 МГц зонд + Hantek 1008C 8CH автомобильный DAQ диагностический генератор осциллограф
TopTools Profession Store - Надежность 95.75%
Более 1068 подписчиков, дата открытия магазина 28.01.2021
- Положительные оценки: 97% (428)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 15.05.2022

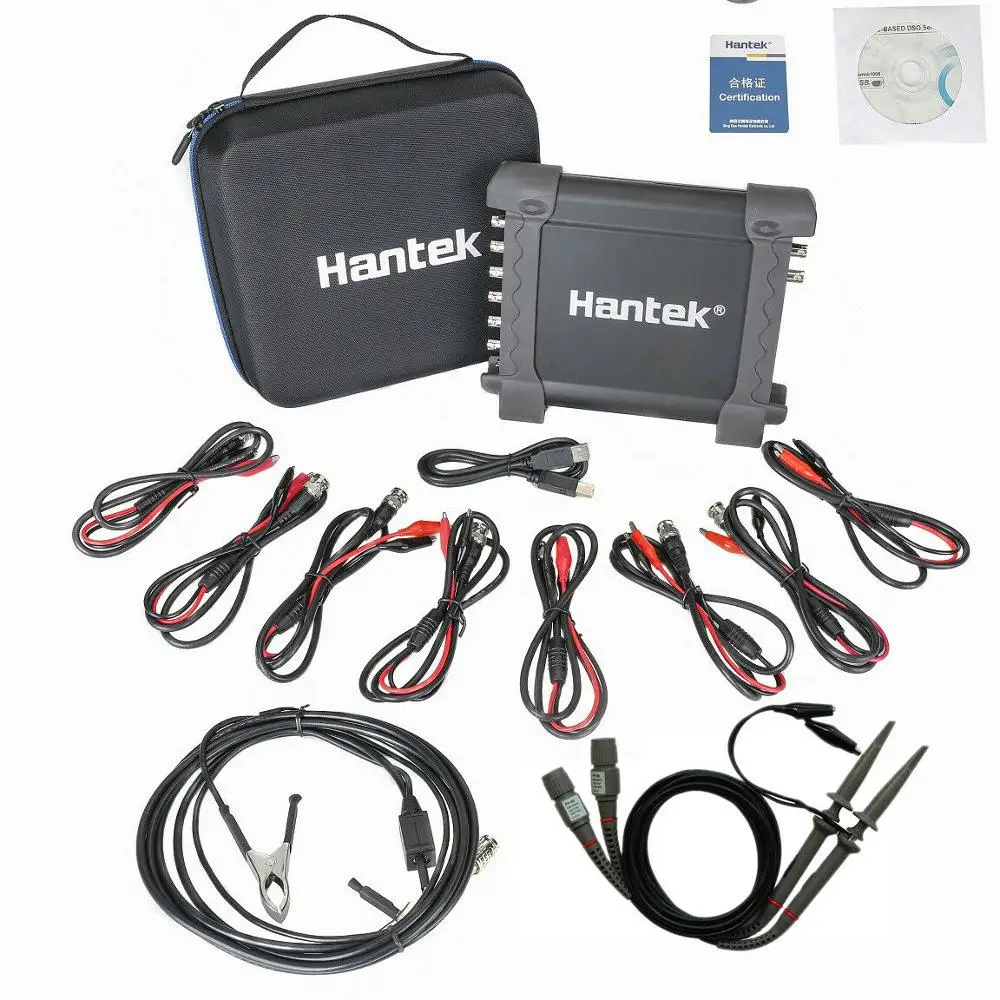

Посылка входит:

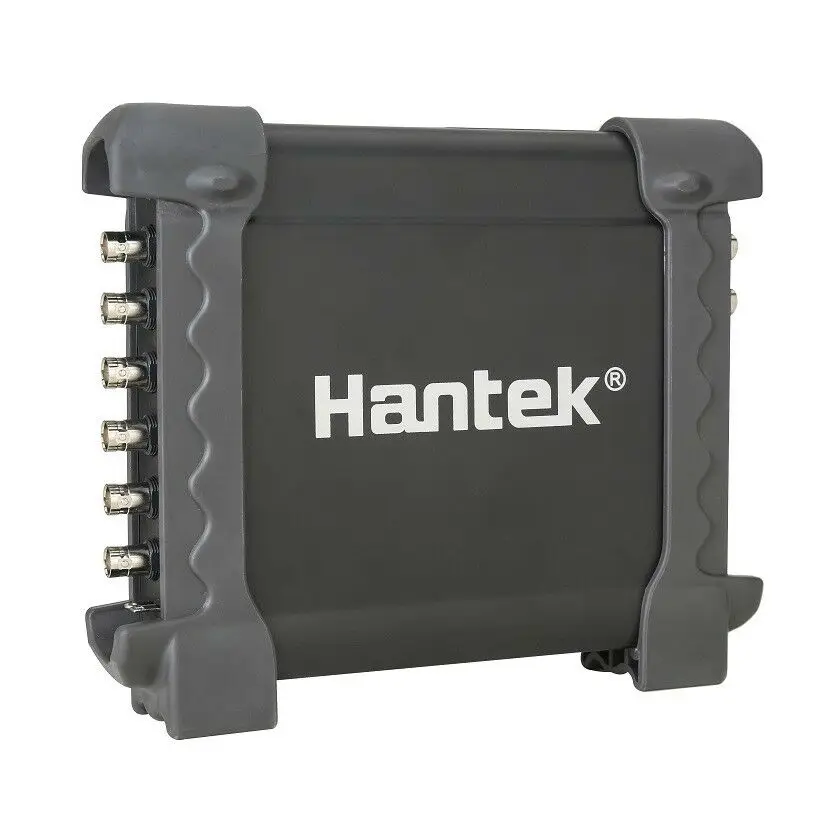

1008C 8CH Auto Scope/DAQ/8CH Программируемый генератор (основной корпус) * 1
Датчик вторичного зажигания (HT25)* 1
Щуп-крокодил/кабель * 8

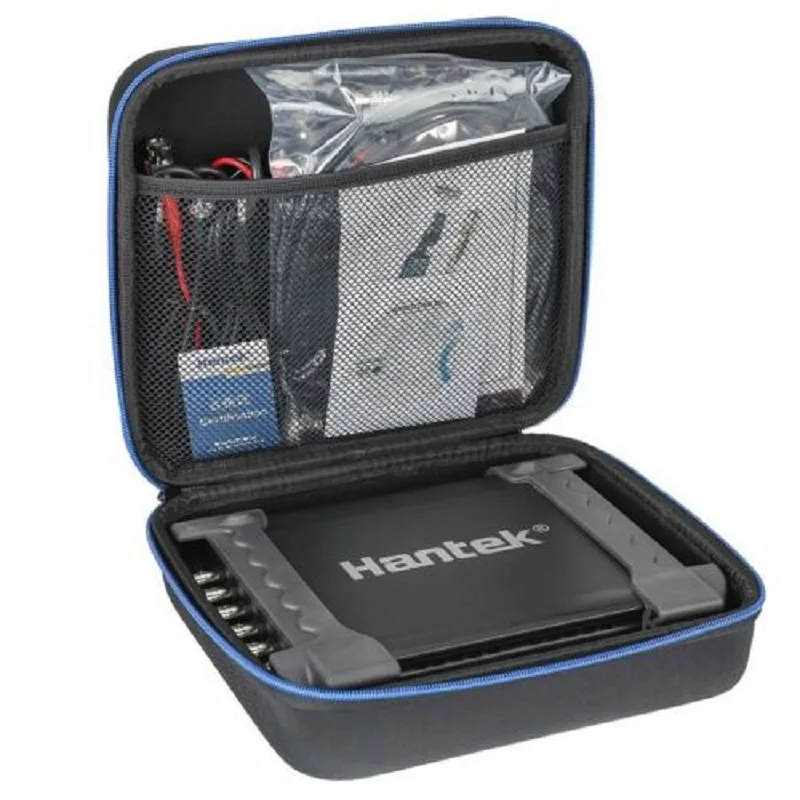

Сумка (см. Изображение) * 1
Руководство пользователя * 1
USB-кабель * 1
CD (драйвер) * 1
(PP80)80 МГц зонд * 2
Особенности:

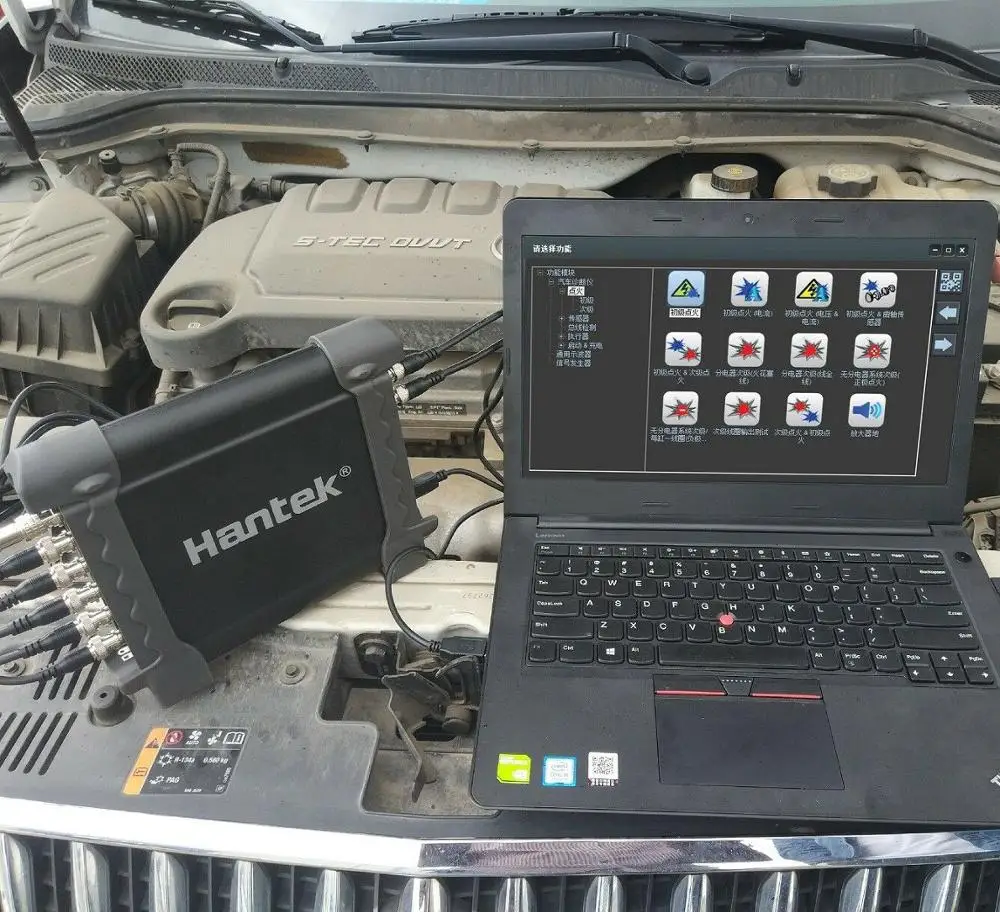

Осциллограф 8 каналов для тестирования транспортного средства. Более 70 типов функций автомобильной диагностики (обнаружение зажигания/датчика/шины/перфорта/цепи стартера и зарядки и т. д.).
Функция помощи в видео, обеспечивает помощь в диагностике видео, которую можно смотреть онлайн,
Диагностический результат может быть сгенерирован диагностический отчет., распечатанный или снятый скриншот нажатием одной кнопки, множество способов сохранения данных.
Поддерживает запись формы волны в течение длительного времени. Он может имитировать Распредвал и сигнал коленчатого вала.
Передавать сигналы через интерфейс USB 2,0 plug and play, и не нужно дополнительное питание;
Выбор функций
Существует три функции диагностики транспортного средства, осциллографа и генератора сигналов, включая 78 типов функции диагностики транспортного средства.
Скриншот одной кнопки
Сохраните текущую форму волны и создавайте изображения. Место хранения необязательно и легко найти.
Краткое руководство
Вызовите колонку quick guide одной кнопкой. Для каждой функции диагностики транспортного средства есть специальное видеоруководство, в том числе метод проводки, метод регулировки, эталонная Форма волны и т. д. и его можно проверить посредством сканирования QR-кода.
Эталонная Форма волны
Существует 78 типов стандартной опорной формы волны внутри и могут быть выключены или закрыты одной кнопкой. Его удобно сравнивать.
Метод измерения
20 типов автоматического метода измерения, который может быть выведен или закрыт одной кнопкой. Зачитывать результат удобно и наглядно.

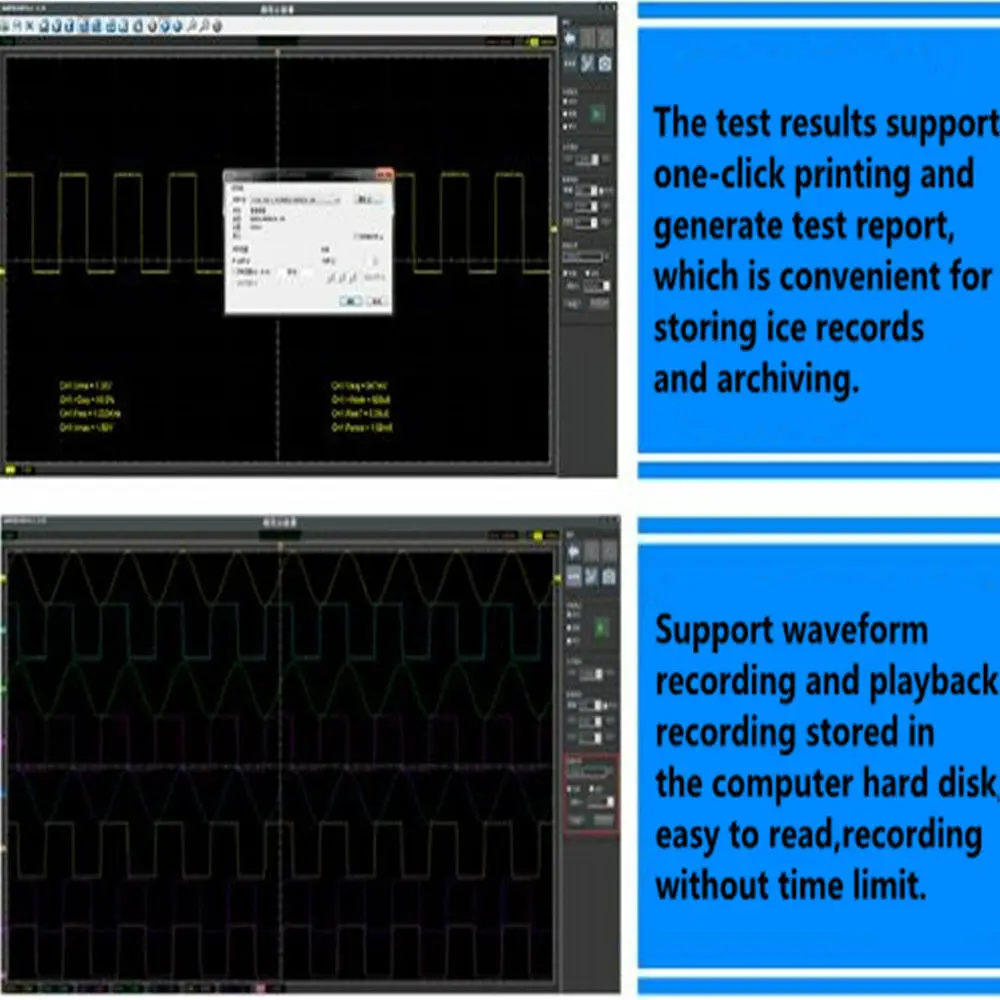

Печать
Результат можно распечатать одной кнопкой и сгенерировать отчет о диагностике, который легко сохранять и записывать.
Стандартная сравнительная Форма волны
Пользователь может сохранить форму волны в формате REF и вызвать ее снова, когда вам нужно сравнить две формы волн, запечатанные в разное время.
Хранение данных
Результат диагностики можно сохранить в формате txt, csv, rfc, xls, doc, jpg и т. Д. Его удобно проверить и сравнить позже.
Диагностика автомобиля 8CH
Сигнал 8 каналов может быть измерен одновременно. Измерительное напряжение каждого канала можно регулировать самостоятельно. Вы можете открыть или закрыть каждый канал.
Запись формы волны
Поддержка записи и воспроизведения формы волны. Форму волны можно сохранить на жестком диске компьютера и легко читать. Нет ограничений на время записи, которое может длительное измерение и запись формы волны для устранения неполадок.
Поддержка нескольких языков
Поддержка поверхности дисплея на китайском, английском, немецком языках, и его можно свободно переключать.
Измерение курсора
Поддерживает 4 типа режима измерения курсора-перекрестный, Трековый, горизонтальный и вертикальный. Легко считывать время и напряжение неправильного сигнала.
Цвет и легкость
Цвет фона по выбору пользователя не является обязательным. И легкость формы волны и сетки настраивается.
Простое в установке программное обеспечение
Установите программное обеспечение для ПК и начните использовать без каких-либо других драйверов. Поддержка WIN XP/7/8/10.
USB-связь
Источник питания USB 2,0 + Коммуникационный интерфейс, подключи и работай, Поддержка горячего подключения.
Генератор сигналов
Функция генератора сигналов, может имитировать сигнал коленчатого вала и распредвала.
Функция диагностики автомобиля
Зажигание
Первичное зажигание (напряжение)
Первичное зажигание (ток)
Первичное зажигание (напряжение и ток)
Первичное зажигание (датчик коленчатого вала)
Первичное зажигание и вторичное зажигание
Вторичный
Тип распределителя вторичного зажигания (штепсельная вилка)
Тип распределителя вторичного зажигания (поворотный провод)
Вторичный Дис (с положительным сжиганием)
Вторичный DIS или CPC (отрицательный)
Диагностика выхода вторичной катушки
Вторичное зажигание и первичное зажигание
Датчики
Расходомер воздуха
Расходомер воздуха (горячий провод)
Расходомер воздуха (флюгер)
Датчик расхода воздуха (дизель BOSCH)
Давление воздухозаборника (дизель BOSCH)
Распределительный вал
Распределительный вал (Индуктивный)
Распредвал (AC возбужден)
Распредвал (эффект Холла)
Распределительный вал (дизель с общей топливной магистралью BOSCH)
Коленчатый вал
Коленчатый вал с индуктивным ходом
Индуктивный коленчатый вал
Эффект Холла коленчатого вала
Датчик коленчатого вала и первичное зажигание
Дистрибьютор
Пикап дистрибьютора (эффект Холла)
Индуктивный захват распределителя
Дистрибьютор Индуктивный пикап работает
Лямбда-датчики
Лямбда-датчик Титания
Лямбда-датчик Цирконий
Лямбда-датчик с цирконием Pre & Post cat
Положение дроссельной заслонки
Потенциометр положения дроссельной заслонки
Переключатель положения дроссельной заслонки
Переключатель педали дроссельной заслонки (Bosch Diesel)
Цифровой датчик скорости ABS
Аналоговый датчик скорости ABS
Температура охлаждающей жидкости (5 В)
Температура охлаждающей жидкости (GM/Vauxhall Simtec
Датчик аварии
Аналоговая карта
Карта цифровая
Датчик скорости дорожного движения с эффектом Холла
Педаль акселератора (Bosch Diesel)
Диагностика автобусов
CAN-автобус
Просмотр данных шины CAN
Целостность сигнала CAN-шины
CAN шина LH длинный захват
Автобус LIN
Автобус LIN
Двигатель
Бензин
Одноточечный инжектор (напряжение)
Одноточечный инжектор (ток)
Многоточечный инжектор (напряжение)
Многоточечный инжектор (ток)
Напряжение и ток инжектора
Ток инжектора и первичное зажигание
Дизель
Дизель аккумуляторной топливной системы (ток)
Инжектор Bosch CDi 3 (ток)
Инжектор Bosch дизельный (холостой ход)
Инжектор Bosch дизельный (ускоритель)
Свечи накаливания дизельные
Электронный топливный насос
Соленоидный клапан карбоновой канистры
Электромагнитный клапан рециркуляции эрг
Пример шагового двигателя 1
Пример шагового двигателя 2
Клапан управления скоростью холостого хода (поворотный)
Клапан управления скоростью холостого хода (электромагнитный)
Сервомотор дроссельной заслонки (холостой ход)
Сервомотор дроссельной заслонки (ускорение)
Регулятор количества Bosch CDi3
Клапан регулятора давления Bosch CDi3
Вентилятор охлаждения с переменной скоростью включения
Выключен Вентилятор охлаждения с переменной скоростью
Переменный распределительный клапан
Запуск и зарядка
Зарядные цепи
Зарядные цепи ток/напряжение
Зарядные цепи ток/напряжение пусковое 24 В
Зарядные цепи ток/напряжение холостого хода 24 В
Цепи зарядки генератор переменного тока Пульсация/Диодная Диагностика
Относительное сжатие бензина
Относительное сжатие дизель
Пусковое перепад напряжения
Общий осциллограф
Модель
Hantek1008C
Аналоговый канал
8
Входное сопротивление
Сопротивление: 1 МОм
Входная чувствительность
10 мВ/деление на 5 В/деление
Входная муфта
Постоянный ток
Разрешение
12 бит
Глубина памяти
4 к
Макс. Вход
400 В (Пиковый постоянный + переменный ток)
Частота дискретизации в реальном времени
2.4 выб./с
Время басеранж
От 1 нс/дел до 20000 с/дел (1-2-5последовательностей)
Точность временной базы
± 50ppm
Источник запуска
CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8
Режим запуска
Край
Вход для оси X
CH1
Вход для оси Y
CH2
Измерение напряжения
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot
Измерение времени
Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл
Измерение курсоров
Режимы горизонтального, вертикального, трекового, автоматического измерения
Процесс формирования сигнала
+,- , X, Дия, БФФ, Инверт
Диапазон напряжения
10 мВ до 5 В/деление @ x 1 зонд
100 мВ до 50 в/деление @ x 10 зонд
Пробник от 10 В до 5000 в/div @ x 1000
От 100 В до 50000 в/div @ x 10000 зонд
200 мВ до 100 В/деление @ 20:1
Диапазон тока
100 мА до 50,0a/div @ CC65(20A)
1000 мА до 500 А/дел @ CC65(65 а)
1A to100.0A/div @ CC650(60A)
1A до 200.0a/div @ CC1100(100A)
10A до 2000.0a/div @ CC1100(1100A)
БПФ
Прямоугольный, Hanning, Hamming, окно Blackman
Математика
Сложение, вычитание, умножение, деление
Интерфейс
USB 2,0 (полная скорость)
Мощность
Не нужен дополнительный источник питания
Размеры
190x167x35 (мм)
Вес
0,63 кг
Зонд зажигания высокого давления
1
Программируемый абразивный генератор
Канал
8 каналов
Уровень вывода
LVTTL
Диапазон частот
0-250 кГц
Комплектация: Осциллограф DAQ 1 * 1008C 8 * разъемы BNC к датчикам крокодила/кабелю 1 * Датчик вторичного зажигания 1 * USB-кабель 1 * CD
-
Вес логистики1.800
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаHantek
-
Номер модели1008C
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер дисплеяНет
-
Размер логистики - высота (см)15
-
Размер логистики - длина (см)28
-
Размер логистики - ширина (см)25
-
СертификацияNONE
-
Съемные элементы питанияНет
-
Товары для ремонтаЭлектрический
