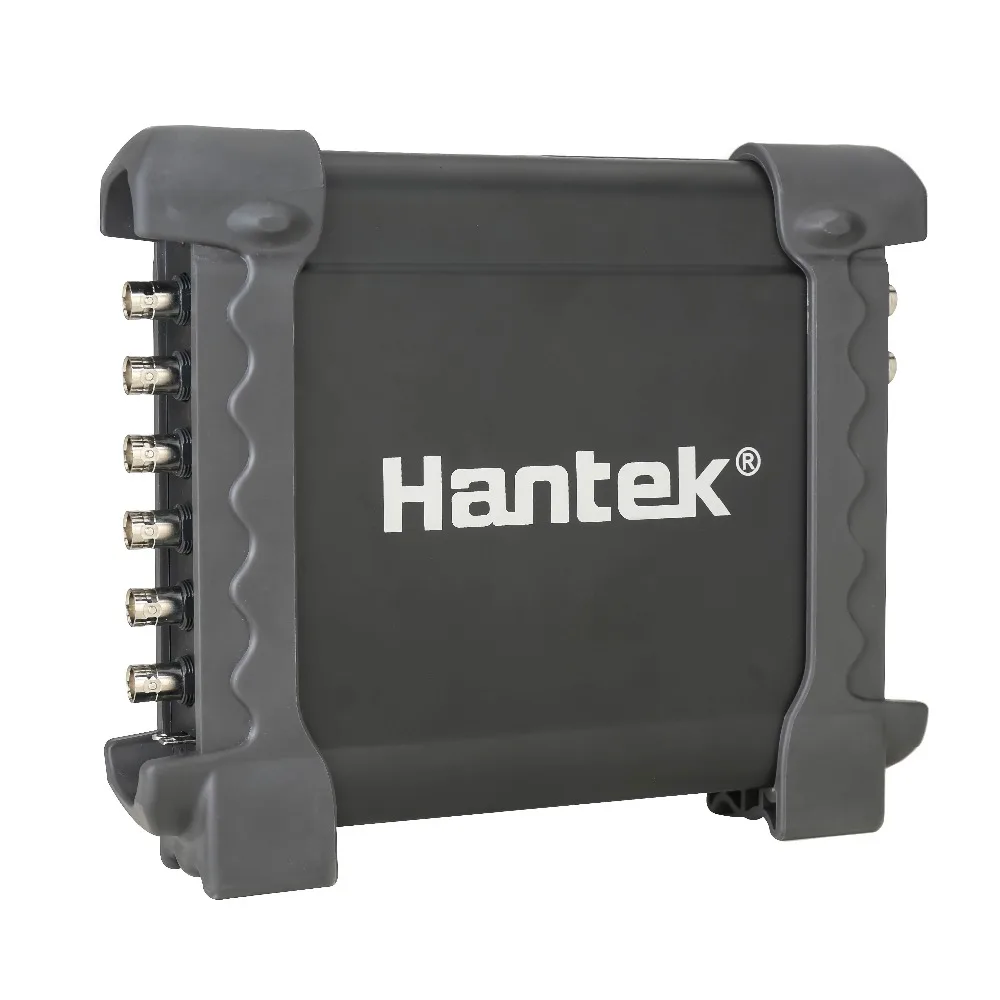

Осциллограф Hantek 1008C, 8 каналов, программируемый генератор, Автомобильный Мультиметр, ПК, портативный

Hantek 1008C автомобильный Осциллограф USB 8 каналов ПК на основе хранения цифровой мультиметр Осциллограф Логический Анализатор диагностический инструмент

Экономичный автомобильный диагностический осциллограф Hantek PC USB 8CH/DAQ/Программируемый генератор: высокоэффективный и экономичный;

8-канальный осциллограф для тестирования автомобилей;

Зонд автоматического зажигания;

2. Частота дискретизации в реальном времени 4MSA/s, разрешение по вертикали 12 бит;

Функция анализа спектра;

Входная чувствительность от 10 мВ/дел до 5 В/дел;

Функция карты DAQ;

8-канальный Программируемый генератор, который может передавать аналоговые сигналы коленчатого вала, распредвала и т. д.

(1) испытание автомобиля

Первая Диагностика: вакуум впускного коллектора и зажигание, бензиновый клапан регулировки вакуума и зажигания, холостой ход зажигание выхлопа, запуск зажигание выхлопа

Зажигание: Первичное и вторичное

Датчик: расходомер воздуха, распредвал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки

Диагностика шины: может проверять данные шины, целостность сигнала шины CAN, CAN Bus LH долгое время получения, LIN bus

Исполнитель: бензин/дизель

Цепи стартера и зарядки

(2) осциллограф

8-канальный осциллограф, частота дискретизации в реальном времени 2,4 MSA/s

12-битное вертикальное разрешение, функция анализа спектра

(3) Программируемый генератор

8-канальный Программируемый генератор

Могут аналоговые сигналы коленчатого вала, распредвала и т. д.

(4) другие

Интерфейс USB 2,0 plug and play, не требует дополнительного источника питания;

Более 20 типов функций автоматического тестирования, аналогичный интерфейс с настольным осциллографом, прост в использовании;

Примечание:Поддержка программного обеспечения: Windows NT, Window 2000, Windows XP, VISTA, Windows 7

Модель

Hantek1008C

Режим осциллографа

Вертикальный

Аналоговый канал

8

Входное сопротивление

Сопротивление: 1 мм©

Входная чувствительность

От 10 мВ/дел до 5 В/дел

Входная муфта

DC

Разрешение

12 бит

Горизонтальный

Глубина памяти

4K

Макс. Вход

400 В (постоянный + переменный ток)

Частота дискретизации в реальном времени

2.4MSa/s

Временная база

От 1ns/div до 20000s/div(1-2-5 последовательностей)

Точность временной базы

± 50ppm

Триггер

Источник

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Режим

Край

Режим X-Y

Вход по оси X

CH1

Вход по оси Y

CH2

Курсоры и измерения

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерение времени

Частота, период, время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала волны

+,- , X, ≤, FFT, Invert

Диапазон напряжения

10мв до 5В/дел @ х 1 зонд

100мв до 50В/дел @ x 10 зонд

10 в до 5000 в/дел @ x 1000 зонд

100 В до 50000 в/дел @ x 10000 зонд

От 200 мВ до 100 в/дел @ 20:1

Диапазон тока

От 100 мА до 50,0a/div @ CC65(20A)

От 1000 мА до 500,0a/div @ CC65(65A)

От 1A до 100.0A/div @ CC650(60A)

10А до 1000.0A/div @ CC650(650A)

1A to 200.0A/div @ CC1100(100A)

От 10A до a/div @ CC1100(1100A)

Курсор

Разница во времени/частоте, разница напряжения

БПФ

Прямоугольный, Hanning, Hamming, Blackman Window

Математика

Сложение, вычитание, умножение, деление

Программируемый генератор

Канал

8

Выходной уровень

LVTTL

Диапазон частот

0-250 кГц

Интерфейс

USB 2,0

Мощность

Не нужен дополнительный источник питания

Измерение

Размеры

185x150x27 (мм)

Вес

0,35 кг

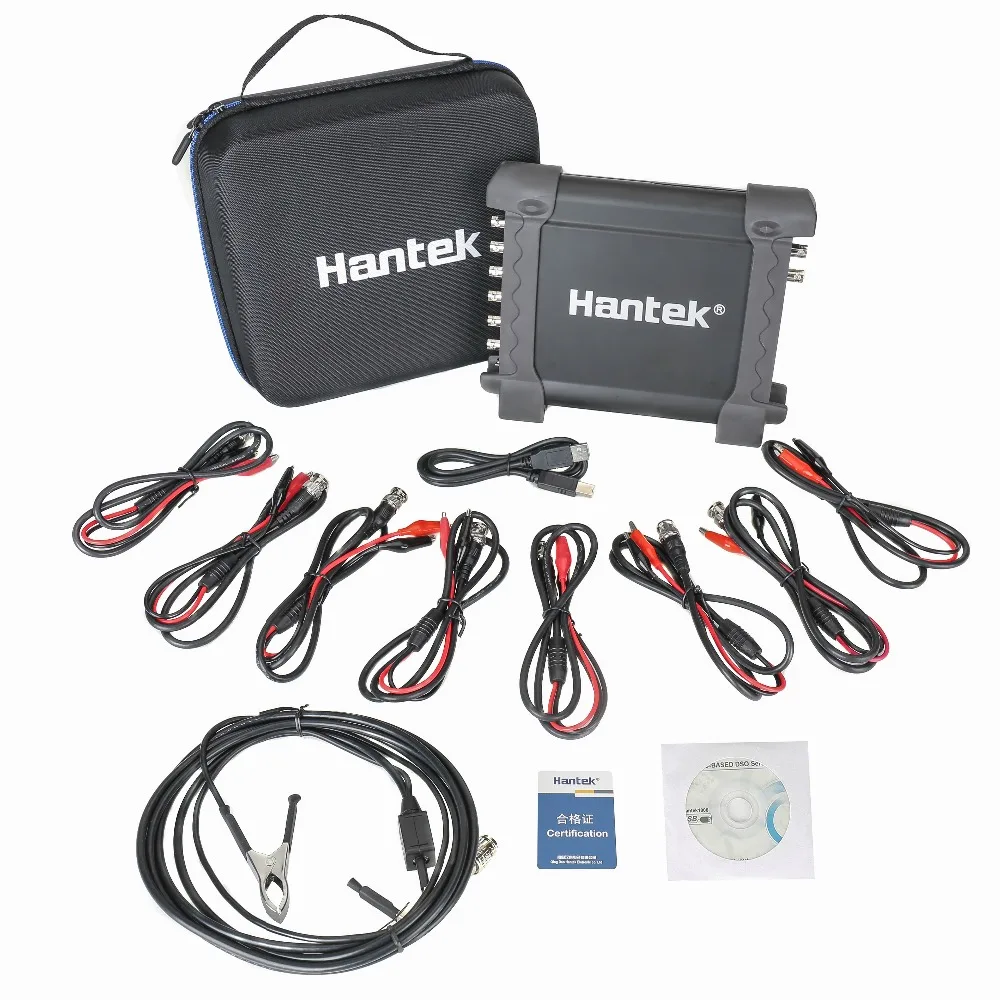

Осциллограф DAQ 1008C-1 шт.

1 х автозонд

4 x крокодиловые зонды/кабель

4 разъема BNC

1 х USB кабель

1 CD (драйвер и т. д.)
