Цифровой осциллограф Hantek 1008B 1008C, профессиональный Программируемый генератор, для автомобильной диагностики

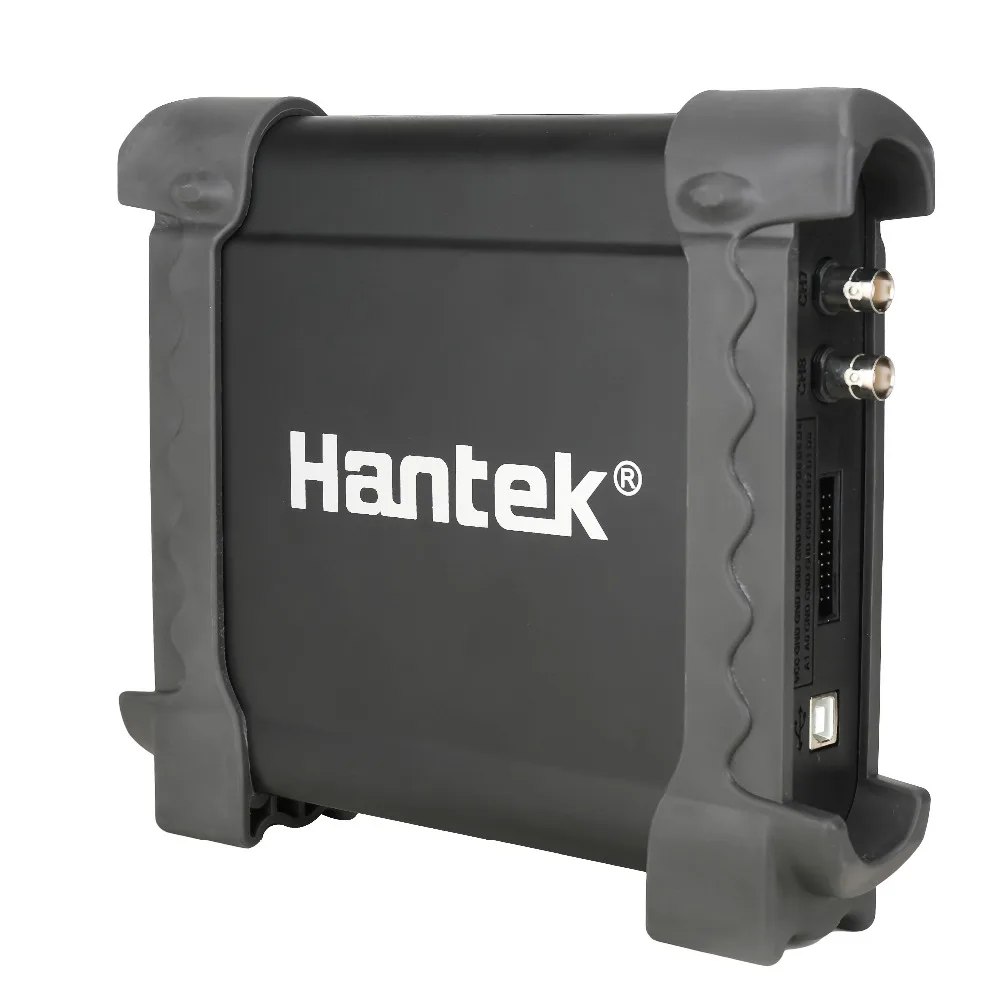

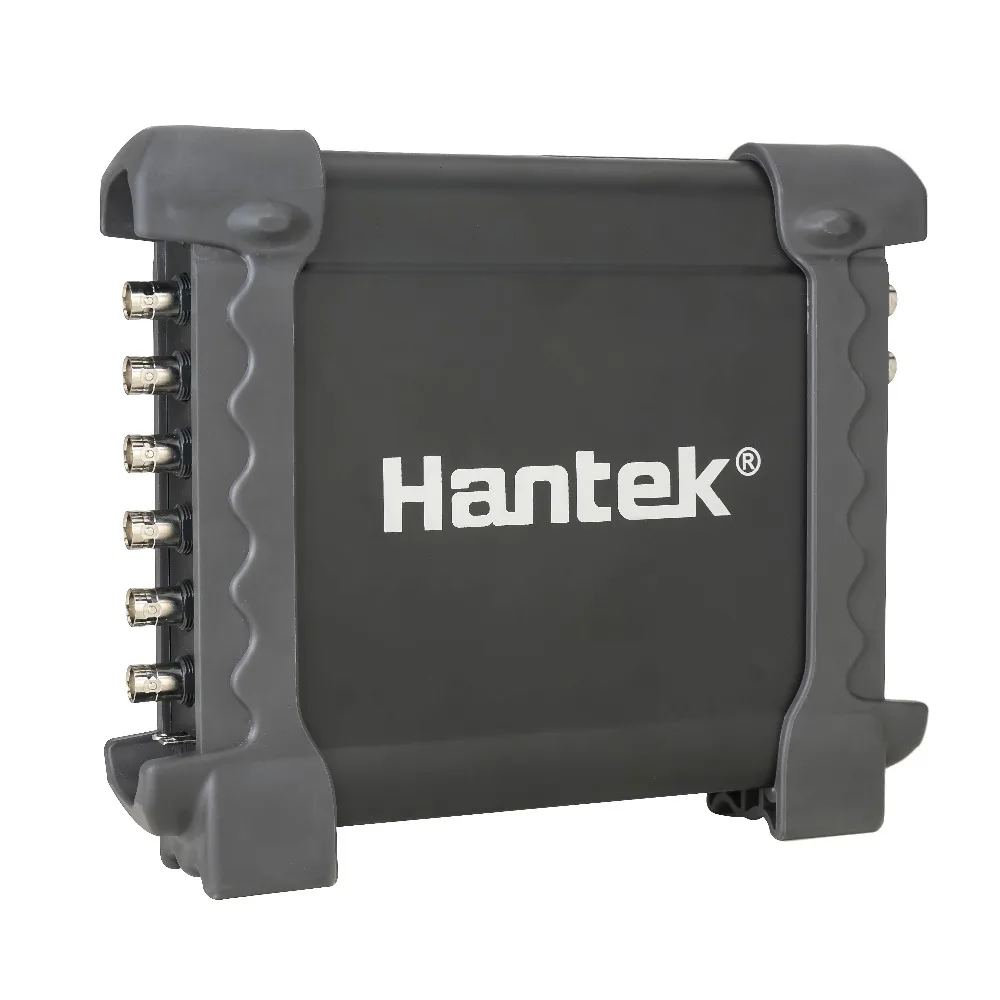

Hantek 1008B USB Авто область/DAQ/8CH генератор 8 каналов Автомобильный диагностический осциллограф

Характеристика:

Высокоэффективный и экономичный; 8 каналов осциллографа для тестирования транспортных средств; 2.4MSA/s частота дискретизации в реальном времени, 12 бит вертикальное разрешение; DAQ функция карты; 8 каналов программируемый генератор, который может аналоговые сигналы коленчатого вала, распределительного вала и т. Д.

1) осциллограф

8 каналов осциллографа, 2.4MSA/s частота дискретизации в реальном времени

12 бит вертикальное разрешение, функция спектрального анализа

3) Программируемый генератор 2

8 каналов программируемый генератор

Могут быть аналоговые сигналы коленчатого вала, распределительного вала и т. Д.

3) Другие

USB 2,0 интерфейс подключи и работай, и нет необходимости дополнительного источника питания;

Более 20 типов функции автоматического тестирования, аналогичный интерфейс с настольным осциллографом, прост в использовании;

Поддержка программного обеспечения: Windows NT, Window 2000, Windows XP, VISTA, Windows 7, Windows 8.

Модель

Hantek1008

Режим осциллографа

Вертикальная система

Аналоговый канал

8

Входное сопротивление

Сопротивление: 1MΩ

Входная чувствительность

От 10 мВ/див до 5 В/Див

Входное соединение

Постоянный ток

Разрешение

12 бит

Горизонтальная система

Глубина памяти

4K

Макс. Вход

400 В (пик постоянного тока + переменного тока)

Частота выборки в реальном времени

2.4MSa/s

Время BaseRange

1ns/div до 20000s/div (1-2-5последовательностей)

Точность временной базы

± 50ppm

ТРИГГЕРНАЯ система

Диапазон временных рамок

1ns/div до 20000s/div (1-2-5последовательностей)

Точность временной базы

± 50ppm

Источник запуска

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Режим запуска

Кромка

Режим X-Y

Вход оси X

CH1

Входной сигнал оси Y

CH2

Курсоры и измерения

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерение времени

Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала формы волны

+,- , X, ÷, FFT, Invert

Диапазон напряжения

От 10 мВ до 5 В/div @ x 1 зондОт 100 мВ до 50 В/div @ x 10 зонд10 в до 5000 в/div @ x 1000 зонд100 В до 50000 в/div @ x 10000 зондОт 200 мВ до 100 в/div @ 20:1

Диапазон тока

100 мА до 50.0a/div @ CC65(20A)1000mA to500.0A/div @ CC65(65A)1A to100.0A/div @ CC650(60A)1A to200.0A/div @ CC1100(100A)10A to2000.0A/div @ CC1100(1100A)

FFT

Прямоугольная, Hanning, Hamming, Blackman Window

Математика

Сложение, вычитание, умножение, деление

Программируемый генератор

Канал

8

Выходной уровень

LVTTL

Частотный диапазон

0-250 кГц

Интерфейс

USB 2,0

Мощность

Не требуется дополнительный источник питания

Размер и вес

185x150x27 (мм); 0,35 кг

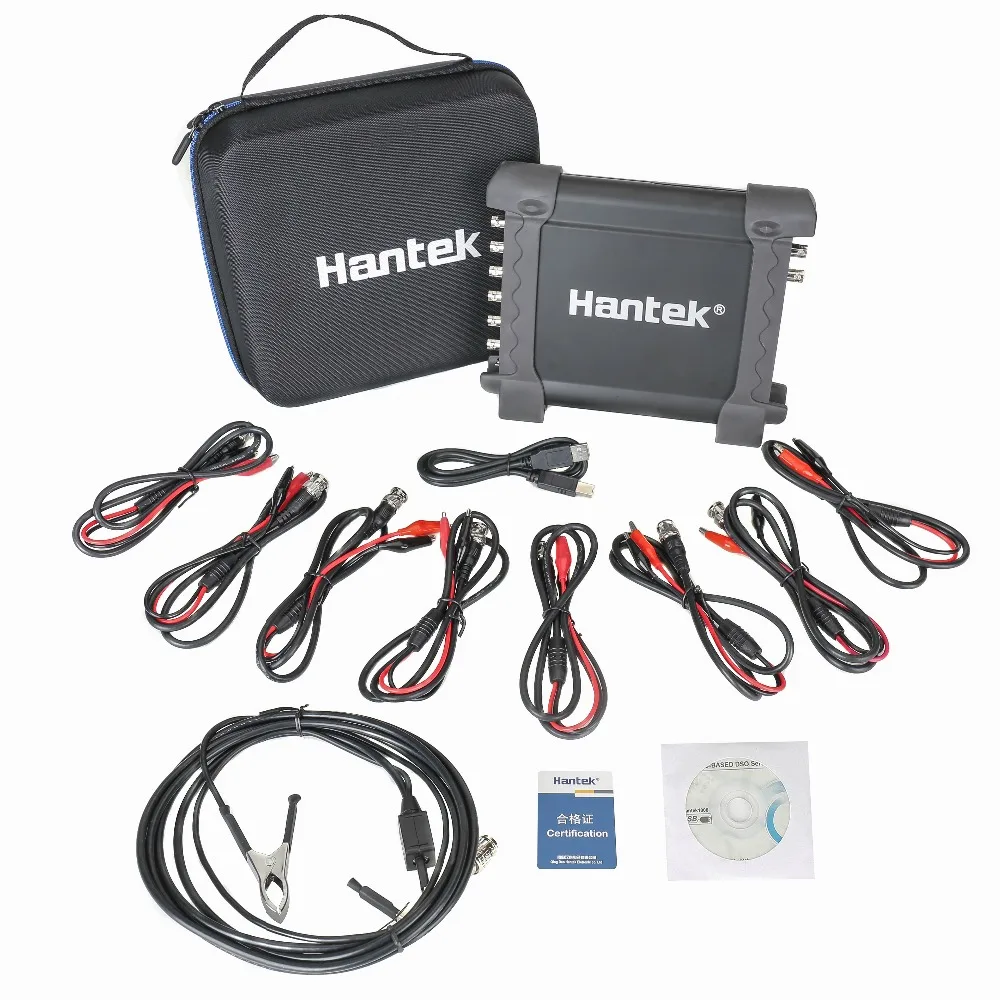

Посылка:

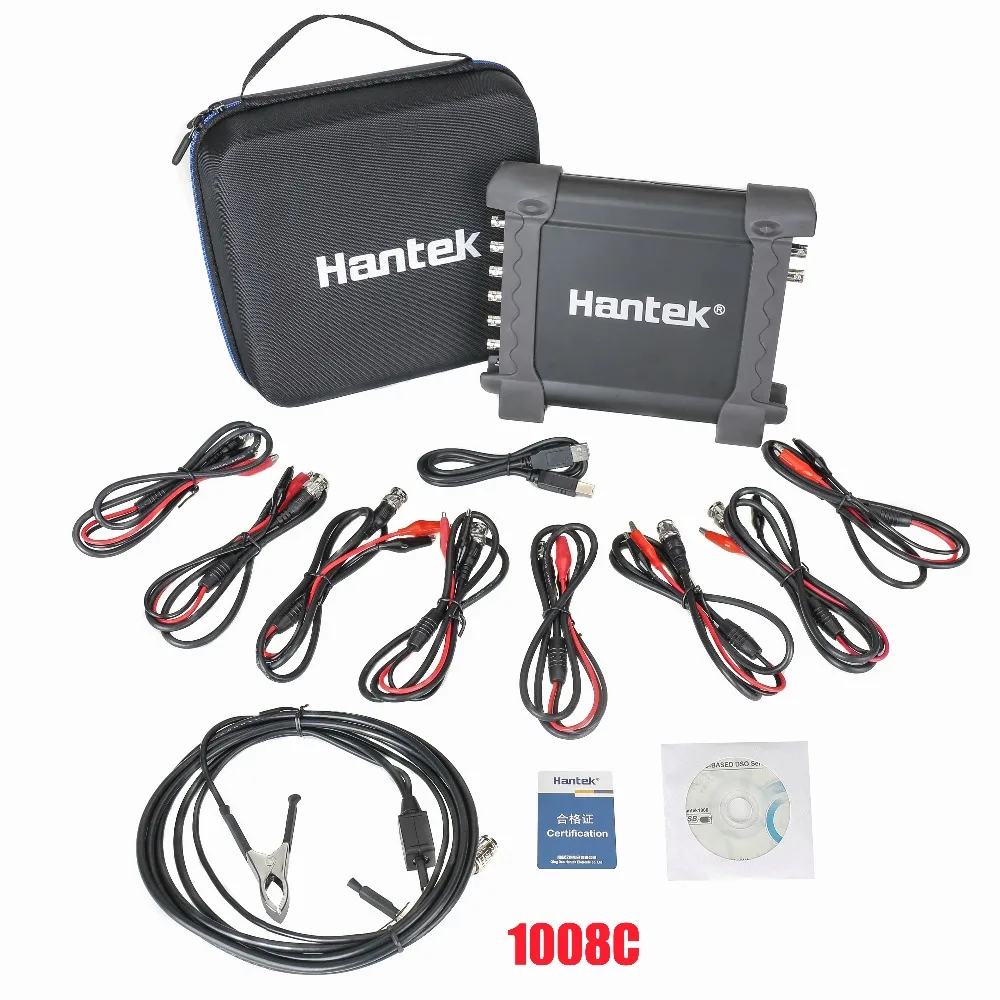

1008C

1 x 1008C DAQ осциллограф

8 x крокодил зонды/cabl

1 х USB кабель

1 х HT25 зонд

1 CD (драйвер и т. д.)

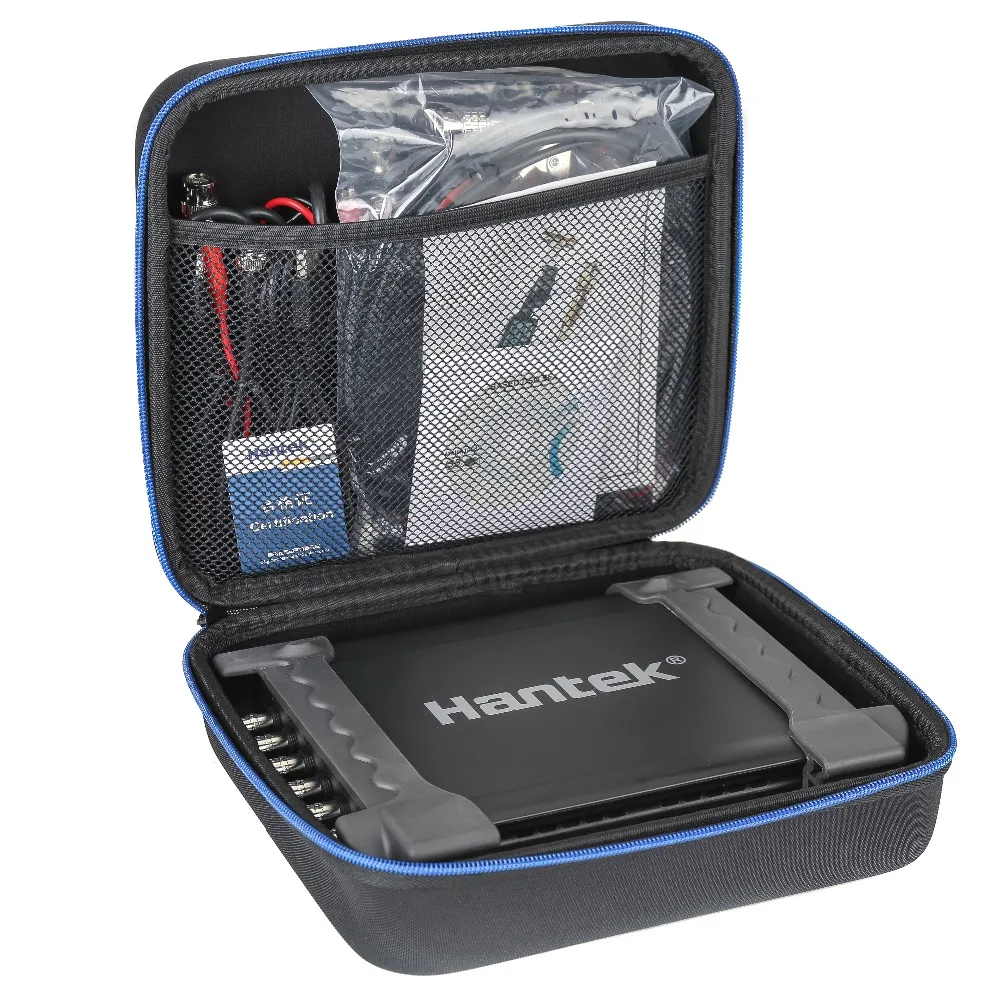

1 х сумка

1008B

1 x осциллограф 1008B

4 x крокодил зонды/кабель

4 разъема BNC

1 х USB кабель

1 CD (драйвер и т. д.)

Генератор сигналов

Функция генератора сигналов, может имитировать коленчатый вал и распределительный сигнал.

Usb-коммуникация

USB2.0 источник питания + Коммуникационный интерфейс, подключи и работай, и поддержка горячего подключения.

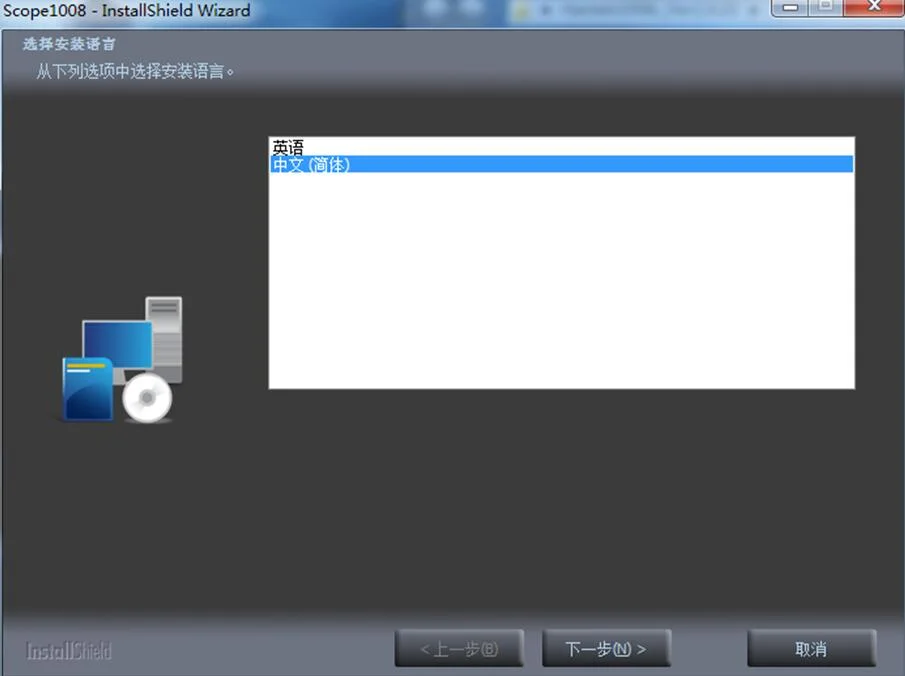

Простота установки программного обеспечения

Установите программное обеспечение ПК и начните использовать без каких-либо других драйверов. Поддержка WIN XP/7/8/10.

Цвет и легкость

Цвет фона по желанию пользователя. И легкость формы волны и гриля настраивается.

Измерение курсора

Поддержка 4 типов режимов измерения курсора-поперечный, Трековый, горизонтальный и вертикальный. Легко считывать время и напряжение неправильного сигнала.

Поддержка нескольких языков

Поддерживает поверхность дисплея на китайском, английском, немецком языке, и его можно свободно переключать.

Запись формы волны

Поддержка записи и воспроизведения сигнала. Форму волны можно сохранить на жестком диске компьютера и легко читать. Нет ограничений на время записи, которое может долго измерять и записывать форму сигнала для устранения проблем.

8CH Диагностика транспортного средства

Сигнал 8CH может измеряться одновременно. Измерительное напряжение каждого канала может регулироваться независимо. Вы можете открыть или закрыть каждый канал.

Хранение данных

Результат диагностики может быть сохранен в формате txt, csv, rfc, xls, doc, jpg и т. Д. Его удобно проверять и сравнивать позже.

Форма сигнала сравнения REF

Пользователь может сохранить форму сигнала в качестве формата REF и повторно отправить его, когда вам нужно сравнить две формы сигнала, рассчитанные в разное время.

Принт

Результат может быть напечатан одной кнопкой и генерировать отчет о диагностике, который легко быть сохранен и записан.

Метод измерения

20 типов автоматических методов измерения, которые могут быть выбраны или закрыты одной кнопкой. Это удобно и визуально, чтобы прочитать результат.

Справочная форма сигнала

Более 80 типовСтандартная исходная форма сигнала внутри и может быть выбрана или закрыта одной кнопкой. Его удобно сравнивать.

Быстрая направляющая

Вызовите столбец быстрого руководства одной кнопкой. Есть специальное vedio руководство для каждой функции диагностики транспортного сред
