Hantek 80 МГц зонд + Hantek 1008C 8CH автомобильный DAQ диагностический генератор осциллограф

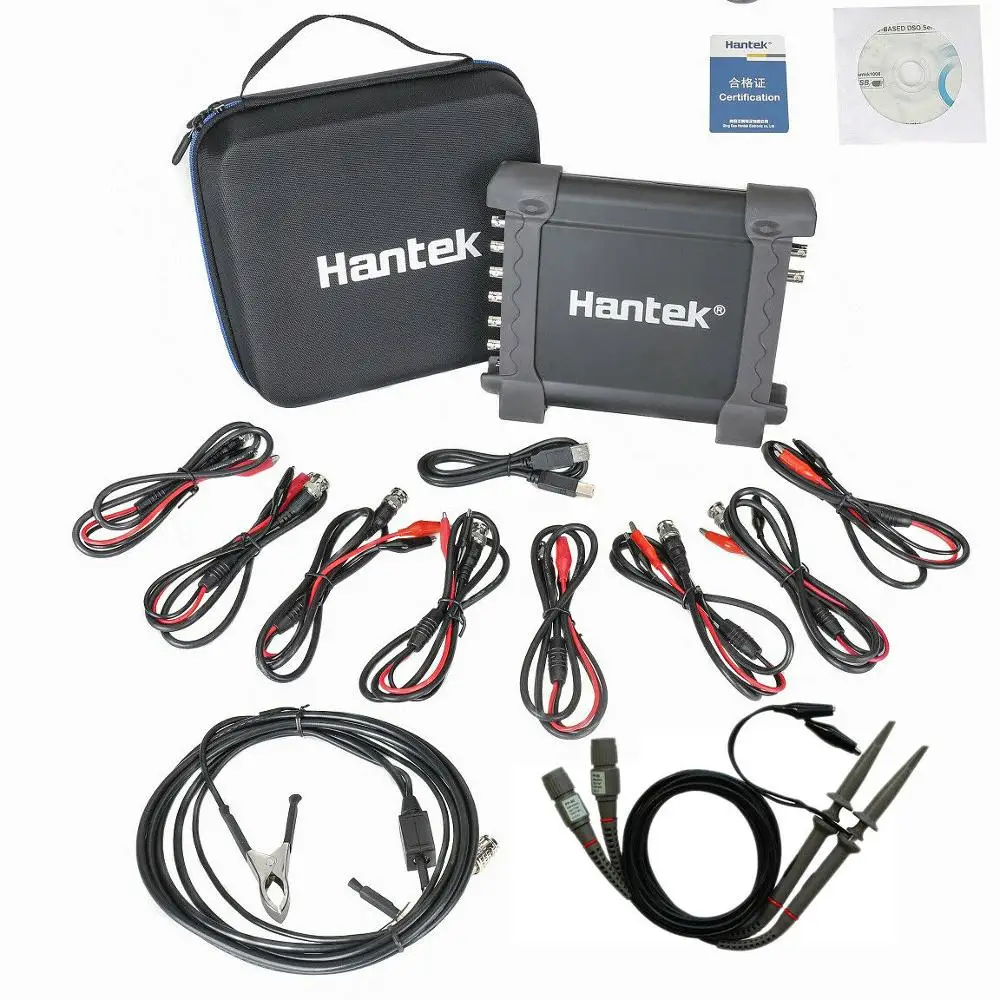

Пакет включает в себя:

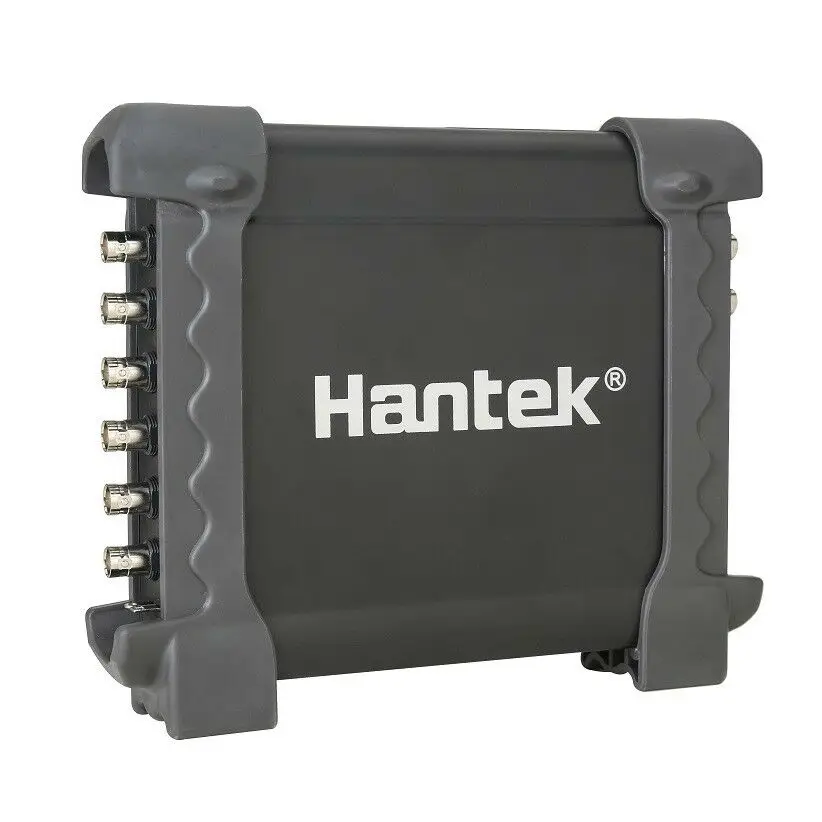

1008C 8CH автоматический прицел/DAQ/8CH Программируемый генератор (основной корпус) * 1

Вторичный зонд зажигания (HT25)* 1

Крокодил зонд/кабель * 8

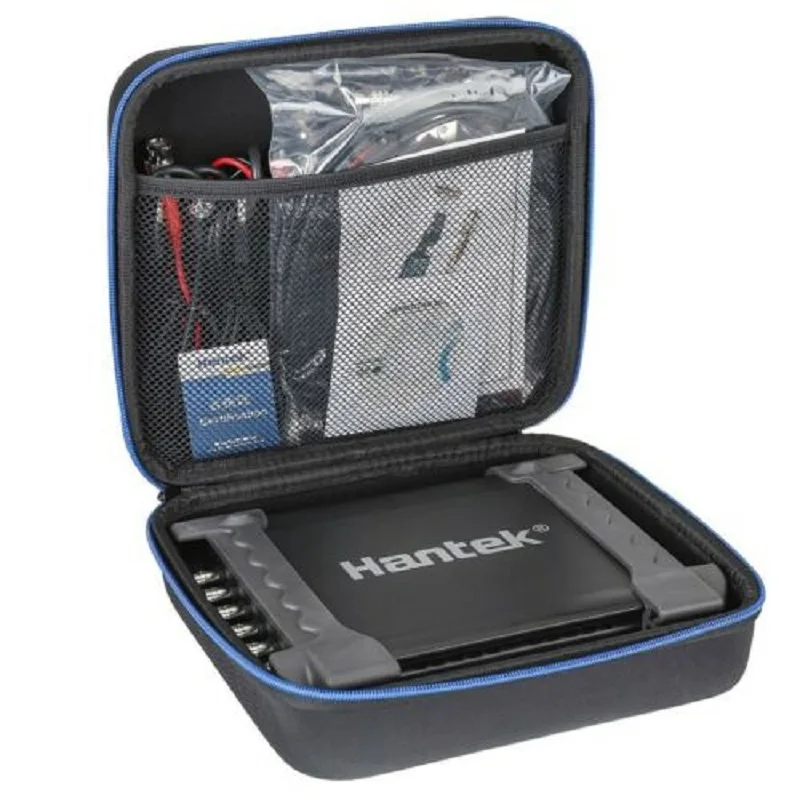

Сумка (см. Фото) * 1

Руководство пользователя-1 шт

Кабель USB * 1

CD (драйвер) * 1

(PP80)80 МГц зонд * 2

Особенности:

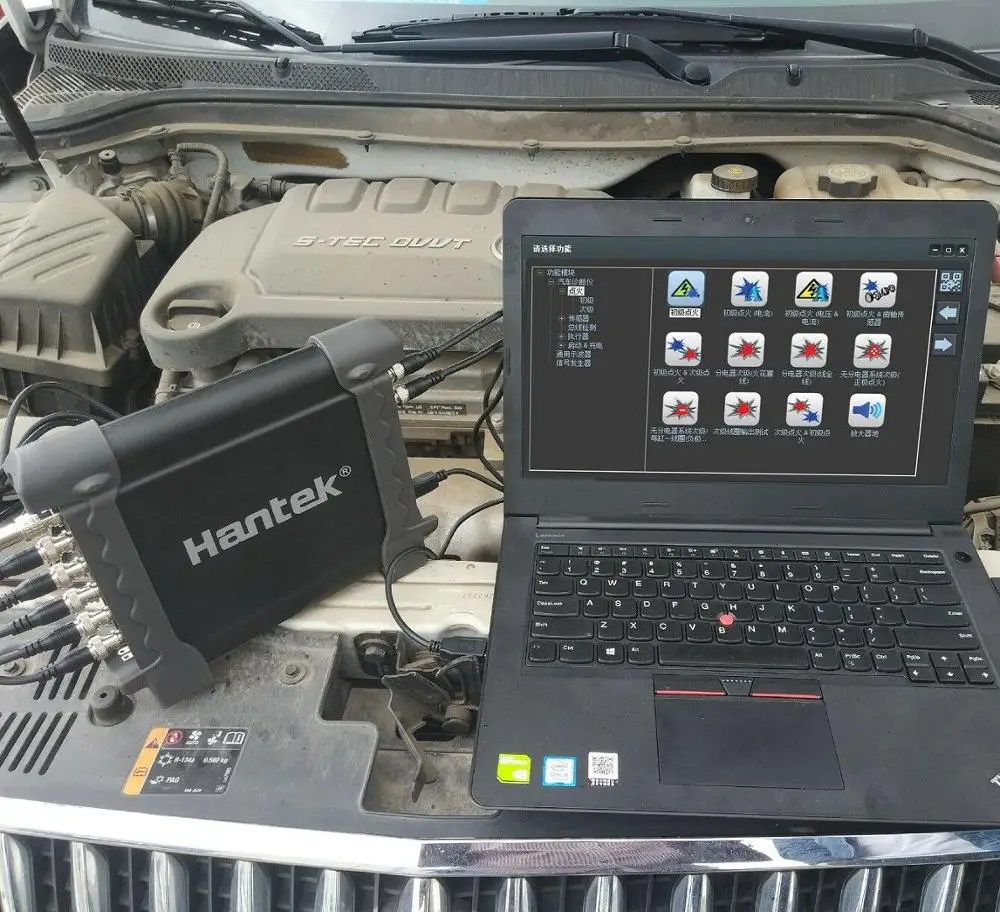

8 каналов осциллографа для тестирования транспортного средства. Более 70 типов автомобильной диагностической функции (зажигание/датчик/Обнаружение автобуса/перфорация/стартер и цепи зарядки и т. д.).

Функция видеосъемки, обеспечивает видеосъемку, которую можно смотреть онлайн,

Результат диагностики может быть сгенерирован диагностический отчет., напечатан или сделан скриншот нажатием одной кнопки, много методов для сохранения данных.

Поддерживается для записи формы волны в течение длительного времени. Он может имитировать сигнал распределительного вала и коленчатого вала.

Передача сигналов через интерфейс USB 2,0 plug and play и не требует дополнительного питания;

Функция выбора

Есть три функции диагностики транспортного средства, осциллографа и генератора сигналов, включая 78 типов функции диагностики транспортного средства.

Одна кнопка скриншот

Сохраните форму тока и генерируйте изображения. Место хранения опционально и легко найти.

Краткое руководство

Разделите колонку быстрого направляющего с помощью одной кнопки. Есть специальное vedio руководство для каждой функции диагностики транспортного средства, включая метод проводки, метод регулировки, справочную форму сигнала и т. д. и поддерживается, чтобы быть проверенным через сканирование qr-кода.

Опорного сигнала

Существует 78 типов стандартной опорной формы сигнала внутри и может быть вырезан или закрыт одной кнопкой. Удобно для того, чтобы быть сопоставлены.

Метод измерения

20 типов автоматического метода измерения, который может быть вычеркнут или закрыт одной кнопкой. Удобно и визуально считывать результат.

Печать

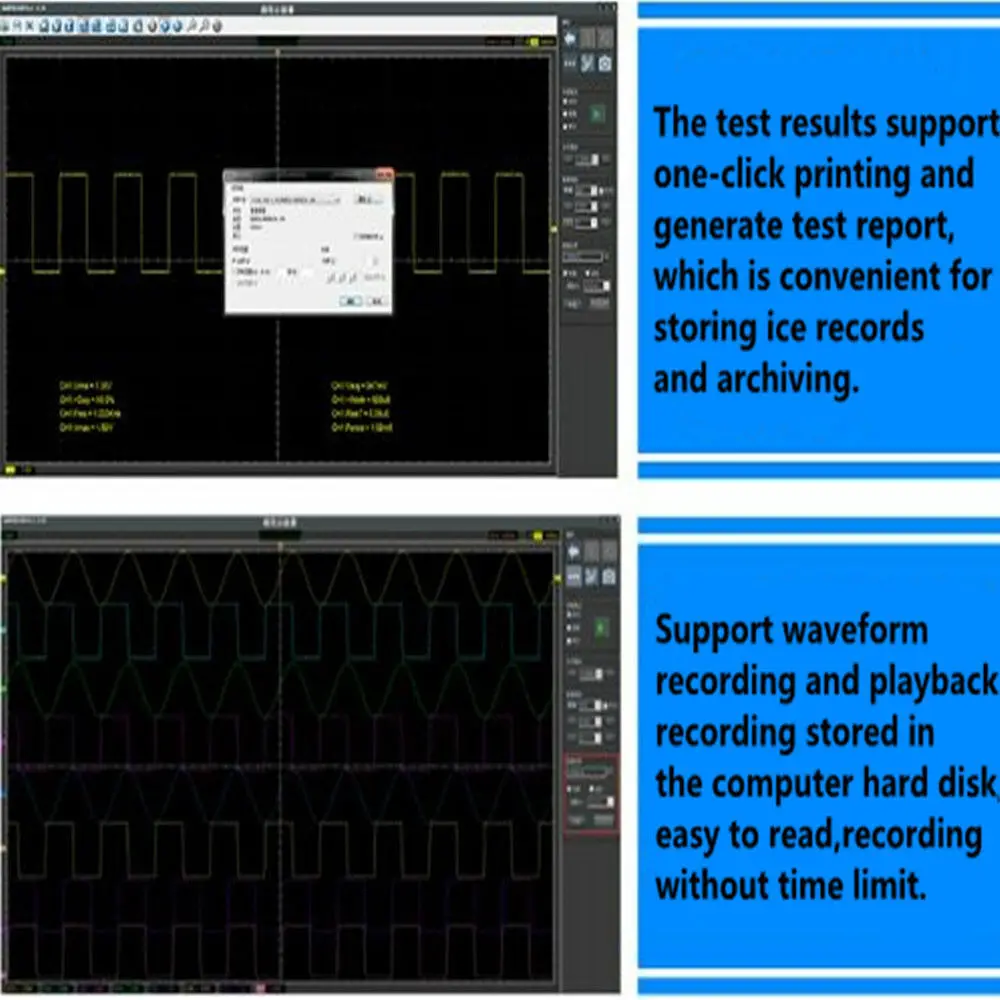

Результат может быть напечатан одной кнопкой и генерировать диагностический отчет, который легко быть сохранен и записан.

В соответствии с указанным сравнение сигналов

Пользователь может сохранить форму волны как формат REF и вычеркивать ее снова, когда вам нужно сравнить две формы волны, собранные в разное время.

Хранение данных

Результат диагностики может быть сохранен в формате txt, csv, rfc, xls, doc, jpg и т. Д. Его удобно проверить и сравнить позже.

8CH Диагностика автомобиля

Сигнал 8CH может быть измерен одновременно. Измерительное напряжение каждого канала можно регулировать независимо. Вы можете выбрать, чтобы открыть или закрыть каждый канал.

Функция записи сигналов

Поддержка записи и воспроизведения сигнала. Форму волны можно сохранить на жестком диске компьютера и легко читать. Нет ограничений на время записи, которое может долгое время измерять и записывать форму сигнала для устранения проблем.

Многоязычная поддержка

Поддерживает поверхность дисплея на китайском, английском, немецком языках, и его можно переключать свободно.

Измерение курсора

Поддержка 4 типов режима измерения курсора-поперечный, Трековый, горизонтальный и вертикальный. Легко считывать время и напряжение неправильного сигнала.

Цвет и легкость

Цвет фона по желанию пользователя. И легкость формы волны и сетки настраивается.

Простота установки программного обеспечения

Установите программное обеспечение для ПК и начните использовать без каких-либо других драйверов. Поддержка WIN XP/7/8/10.

Usb-связь

USB2.0 источник питания + интерфейс связи, подключи и играй, и поддержка горячего подключения.

Генератор сигналов

Функция генератора сигналов, может имитировать сигнал коленчатого вала и распределительного вала.

Транспортное средство диагностики функция

Зажигания

Первичное зажигание (напряжение)

Первичное зажигание (ток)

Первичное зажигание (напряжение и ток)

Первичное зажигание (датчик коленчатого вала)

Основной зажигания газовой плиты, SecondaryIgnition

Вторичный

Тип вторичного распределителя зажигания (штекер)

Тип вторичного распределителя зажигания (King Lead)

Вторичный СОП (с положительным напряжением)

Вторичный СОП или CPC (отрицательный)

Вторичная катушка выход диагностики

Вторичное зажигание и первичное зажигание

Датчики давления

Датчики воздушного потока

Расходомер воздуха (горячий провод)

Расходомер воздуха (лопасть воздуха)

Датчик потока воздуха (BOSCH дизель)

Воздухозаборник PressureSensor (BOSCH дизель)

Распределительного вала

Распределительного вала (Индуктивный)

Распределительный вал (переменный ток)

Распределительный вал (эффект Холла)

Распределительный вал (BOSCH Common Rail дизель)

Коленчатый вал

Коленчатый вал Индуктивный бег

Коленчатый вал Индуктивный сгибать

Коленчатый вал Холла

Датчик коленчатого вала и первичное зажигание

Компонентов

Дистрибьютор пикап (эффект Холла)

Компонентов Индуктивный пикап сгибать

Распределитель Индуктивный пикап бег

Лямбда-зонд Датчики

Лямбда-зонд из оксида титана

Lambda датчик циркония

Лямбда датчик циркония пред & пост кота

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки потенциометр

Датчик положения дроссельной заслонки переключатель

Переключатель педали дроссельной заслонки (Bosch дизель)

АБС-пластик цифровой датчик скорости

ABS аналоговый датчик скорости

Температура охлаждающей жидкости (5 В)

Температура охлаждающей жидкости (GM/Vauxhall Simtec

Датчик удара

Карта аналоговый

Карта Цифровой

Датчик скорости дорожного движения с эффектом Холла

Педаль акселератора (Bosch дизель)

Диагностика автобуса

Подключению CAN-шины

Подключению CAN-шины Просмотр данных

Подключению CAN-шины сигнал целостности

CAN Bus LH длинный захват

LIN автобус

LIN автобус

Двигатель

Бензин

Одноточечный инжектор (напряжение)

Одноточечный инжектор (ток)

Многоточечный инжектор (напряжение)

Многоточечный инжектор (ток)

Инжектор напряжение и сила тока

Ток инжектора и первичное зажигание

Дизельное топливо

Common Rail дизель (ток)

Инжектор Bosch CDi 3 (ток)

Инжектор Bosch дизельный (холостой ход)

Инжектор Bosch дизель (ускорение)

Дизель свечи накаливания

Электронный топливный насос

Фильтр с активированным углем электромагнитный клапан

ERG рециркуляции электромагнитный клапан

Шаговый двигатель пример-1 шт.

Шаговый двигатель Пример 2

Регулирующий клапан холостого хода (поворотный)

Регулирующий клапан холостого хода (Электромагнит)

Дроссельный Серводвигатель (холостой ход)

Дроссельный Серводвигатель (ускорение)

Клапан контроля количества Bosch CDi3

Клапан регулятора давления Bosch CDi3

Вентилятор охлаждения с переменной скоростью

Вентилятор охлаждения с переменной скоростью выключен

Переменный Распредвал изменения фаз газораспределения

Запуск и зарядка

Зарядный схемы

Цепи зарядки ток/напряжение

Зарядный схемы ток/напряжение начиная 24V

Зарядный схемы ток/напряжение холостого хода 24V

Цепи зарядки генератор переменного тока Пульсация/Диодная Диагностика

Относительная сжатия бензин

Относительная сжатия дизельного топлива

Начиная с перепада напряжения

Общие осциллограф

Модель

Hantek1008C

Аналоговый канал

8

Входной импеданс

Сопротивление: 1MΩ

Входная чувствительность

10 мВ/div до 5 В/div

Входное соединение

Постоянного тока

Разрешение

12 бит

Объем памяти

4K

Макс. Входное напряжение

400 В (DC + AC пик)

Частота дискретизации в реальном времени

2.4MSA/s

Время BaseRange

1ns/div до 20000s/div(1-2-5 последовательностей)

Время Основание точность

± 50ppm

Источник запуска

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Режим запуска

Края

Перемещение по оси входного сигнала

CH1

Ось Y вход

CH2

Прибор для измерения напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерения времени

Частота, период, время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Курсоры измерения

Горизонтальные, вертикальные, трековые, автоматические Режимы измерения

Сигналов процесса

+,- , X, ÷, FFT, Invert

Диапазон напряжения

10 мВ до 5 В/div @ x 1 зонд

100 мВ до 50 в/div @ x 10 зонд

10 в до 5000 в/div @ x 1000 зонд

100 В до 50000 в/div @ x 10000 зонд

От 200 мВ до 100 в/div @ 20:1

Постоянная сила тока

100 мА то50.5 a/div @ CC65(20A)

1000mA to500.0A/div @ CC65(65A)

1A to100.0A/div @ CC650(60A)

1A to200.0A/div @ CC1100(100A)

10А to2000.0A/div @ CC1100(1100A)

БПФ

Прямоугольный, Hanning, Hamming, Blackman Window

Математика

Сложение, вычитание, увеличение, деление

Интерфейс

USB 2,0 (полная скорость)

Мощность

Не нужен дополнительный источник питания

Размер

190x167x35 (мм)

Вес

0,63 кг

Высокое давление зонд зажигания

-1 шт.

Programmablesignal генератор

Канал

8CH

Уровень выходного напряжения

LVTTL

Частотный диапазон

0-250 кГц

В комплект входит: 1 * 1008C DAQ осциллограф 8 * BNC разъемы для крокодиловых зондов/кабеля 1 * вторичный зонд зажигания 1 * USB кабель 1 * CD-плеер
