Осциллограф Hantek CC65 + головка + 1008C 8CH USB Программное обеспечение автоматический осциллографDAQ8CH программный генератор осциллограф для ПК

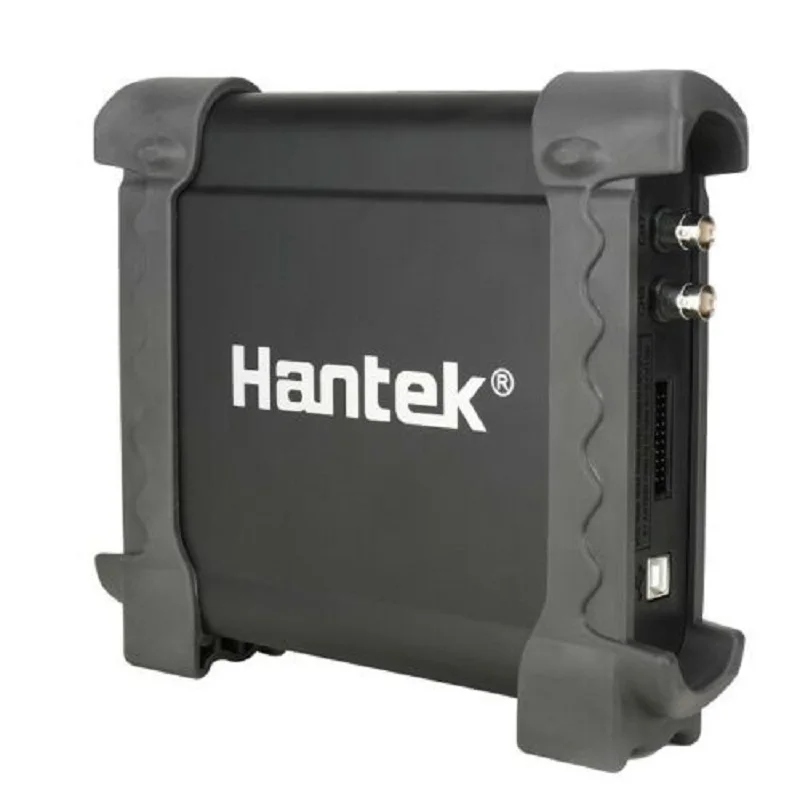

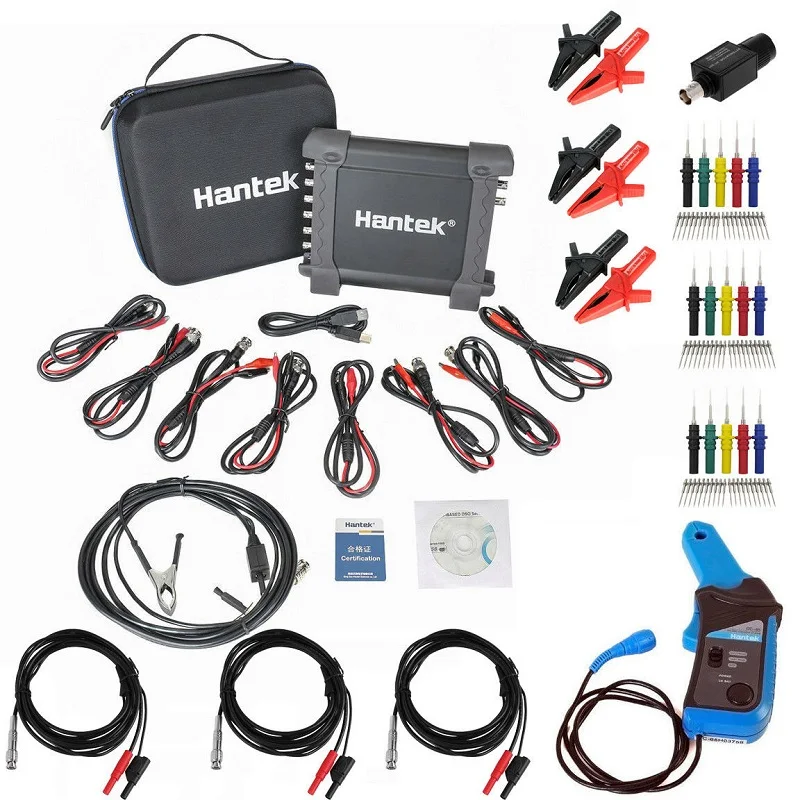

Посылка включает в себя:

1008C 8CH Авто область/DAQ/8CH Программируемый генератор (основной корпус) * 1

HT30A Hantek BNC для двойной головки банана тестовая линия * 3

CC-65A AC/DC 20 кГц токовый зажим * 1

Вторичный зонд зажигания (HT25)* 1

Задний зонд * 3 комплекта (5 шт.)

Щуп-крокодил/кабель * 8

HT18A крокодил * 3

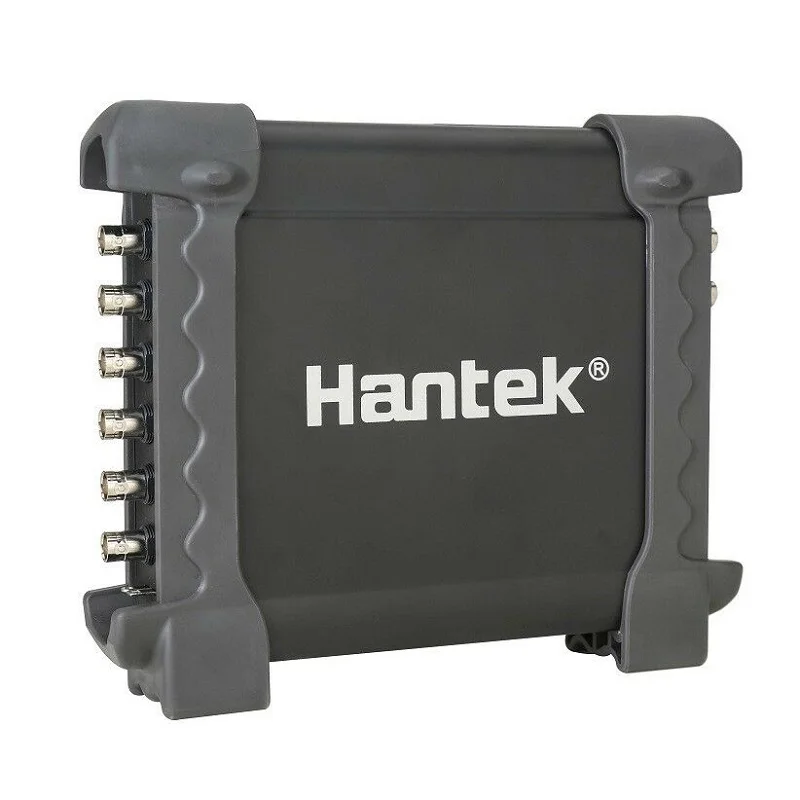

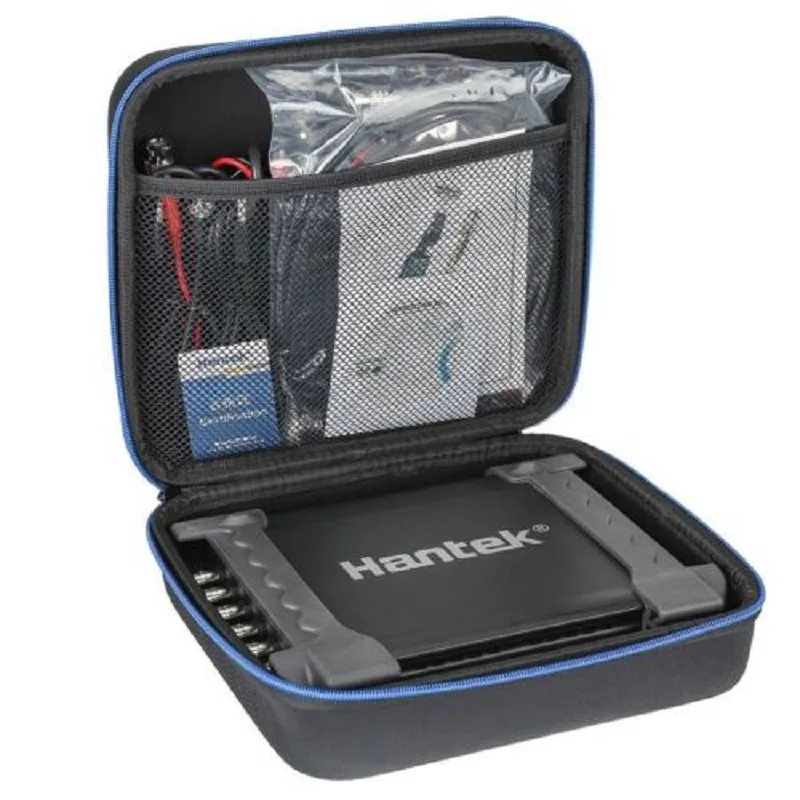

Сумка (см. Изображение) * 1

Руководство пользователя * 1

USB кабель * 1

CD (драйвер) * 1

Особенности:

8 каналов осциллографа для тестирования транспортного средства. Более 70 типов автомобильной диагностической функции (зажигание/датчик/Обнаружение шины/перфорация/стартер и зарядные цепи и т. д.).

Функция поддержки видео, предоставляет видео помощь в диагностике, которую можно смотреть онлайн,

Результаты диагностики могут быть сгенерированы диагностическим отчетом., напечатаны или сняты скриншот нажатием одной кнопки, много методов для сохранения данных.

Поддерживается для записи сигнала в течение длительного времени. Он может имитировать распределительный вал и сигнал коленчатого вала.

Передача сигналов через USB 2,0 интерфейс подключи и работай, и нет необходимости дополнительного источника питания;

Выбор функций

Существует три функции диагностики транспортного средства, осциллографа и генератора сигналов, включая 78 типов функции диагностики транспортного средства.

Скриншот с одной кнопкой

Сохраните форму тока и создайте изображения. Место хранения опционально и легко найти.

Быстрая направляющая

Вызовите столбец быстрого руководства одной кнопкой. Есть специальное vedio руководство для каждой функции диагностики транспортного средства, включая метод проводки, метод регулировки, эталонный сигнал и т. д. и поддерживается проверка через сканирование qr-кода.

Справочная форма сигнала

Есть 78 типов стандартной формы сигнала внутри и может быть вызволено или закрыто одной кнопкой. Его удобно сравнивать.

Метод измерения

20 типов автоматических методов измерения, которые могут быть выбраны или закрыты одной кнопкой. Это удобно и визуально, чтобы прочитать результат.

Принт

Результат может быть напечатан одной кнопкой и генерировать отчет о диагностике, который легко быть сохранен и записан.

Форма сигнала сравнения REF

Пользователь может сохранить форму сигнала в качестве формата REF и повторно отправить его, когда вам нужно сравнить две формы сигнала, рассчитанные в разное время.

Хранение данных

Результат диагностики может быть сохранен в формате txt, csv, rfc, xls, doc, jpg и т. Д. Его удобно проверять и сравнивать позже.

8CH Диагностика транспортного средства

Сигнал 8CH может измеряться одновременно. Измерительное напряжение каждого канала может регулироваться независимо. Вы можете открыть или закрыть каждый канал.

Запись формы волны

Поддержка записи и воспроизведения сигнала. Форму волны можно сохранить на жестком диске компьютера и легко читать. Нет ограничений на время записи, которое может долго измерять и записывать форму сигнала для устранения проблем.

Поддержка нескольких языков

Поддерживает поверхность дисплея на китайском, английском, немецком языке, и его можно свободно переключать.

Измерение курсора

Поддержка 4 типов режимов измерения курсора-поперечный, Трековый, горизонтальный и вертикальный. Легко считывать время и напряжение неправильного сигнала.

Цвет и легкость

Цвет фона по желанию пользователя. И легкость формы волны и гриля настраивается.

Простота установки программного обеспечения

Установите программное обеспечение ПК и начните использовать без каких-либо других драйверов. Поддержка WIN XP/7/8/10.

Usb-коммуникация

USB2.0 источник питания + Коммуникационный интерфейс, подключи и работай, и поддержка горячего подключения.

Генератор сигналов

Функция генератора сигналов, может имитировать коленчатый вал и распределительный сигнал.

Диагностическая функция транспортного средства

Зажигание

Первичное зажигание (напряжение)

Первичное зажигание (ток)

Первичное зажигание (напряжение и ток)

Первичное зажигание (сенсер коленчатого вала)

Первичное зажигание и вторичное зажигание

Вторичный

Тип распределителя вторичного зажигания (заглушка)

Тип распределителя вторичного зажигания (King Lead)

Вторичный СОП (положительный)

Вторичный СОП или КПК (отрицательный)

Диагностический выход вторичной катушки

Вторичное зажигание и первичное зажигание

Датчики

Расходомер воздуха

Расходомер воздуха (горячий провод)

Расходомер воздуха (воздушный лопасть)

Датчик расхода воздуха (BOSCH Diesel)

Воздухозаборник PressureSensor (BOSCH Diesel)

Распределительный вал

Распределительный вал (Индуктивный)

Распределительный вал (переменный ток)

Распределительный вал (эффект Холла)

Распределительный вал (BOSCH Common Rail Diesel)

Коленчатый вал

Индуктивный Запуск коленчатого вала

Индуктивный коленчатый вал

Эффект Холла коленчатого вала

Датчик коленчатого вала и первичное зажигание

Дистрибьютор

Пикап дистрибьютора (эффект Холла)

Дистрибьютор Индуктивный пикап

Индуктивный Запуск дистрибьютора

Лямбда-датчики

Лямбда сенсор Титания

Фианит с датчиком Лямбда

Лямбда датчик циркония пред & пост кота

Положение дроссельной заслонки

Потенциометр положения дроссельной заслонки

Переключатель положения дроссельной заслонки

Переключатель дроссельной заслонки (Bosch Diesel)

Цифровой датчик скорости ABS

Аналоговый датчик скорости ABS

Температура охлаждающей жидкости (5 В)

Температура охлаждающей жидкости (GM/Vauxhall Simtec

Датчик крушения

Аналог карты

Цифровая карта

Датчик скорости дорожного движения с эффектом Холла

Педаль акселератора (Bosch Diesel)

Автобусная Диагностика

Автобус CAN

Вид данных CAN Bus

Целостность сигнала CAN Bus

CAN Bus LH длинный захват

Линь автобус

Линь автобус

Двигатель

Бензин

Одноточечный инжектор (напряжение)

Одноточечный инжектор (ток)

Многоточечный инжектор (напряжение)

Многоточечный инжектор (ток)

Напряжение и ток инжектора

Ток инжектора и первичное зажигание

Дизель

Common Rail Diesel (ток)

Инжектор Bosch CDi 3 (ток)

Инжектор Bosch дизель (холостой ход)

Инжектор Bosch дизель (ускорение)

Дизельные светящиеся пробки

Электронный топливный насос

Соленоидный клапан из углеродистой канистры

ERG электромагнитный клапан рециркуляции

Пример шагового двигателя 1

Пример шагового двигателя 2

Клапан контроля скорости холостого хода (поворотный)

Клапан контроля скорости холостого хода (Электромагнит)

Сервомотор дроссельной заслонки (на холостом ходу)

Сервомотор дроссельной заслонки (ускорение)

Bosch CDi3 клапан управления количеством

Клапан регулятора давления Bosch CDi3

Вентилятор охлаждения с переменной скоростью

Вентилятор охлаждения с переменной скоростью

Переменный распределительный клапан

Запуск и зарядка

Цепи зарядки

Ток/напряжение цепей зарядки

Цепи зарядки ток/напряжение Пуск 24 В

Цепи зарядки ток/напряжение холостого хода 24 В

Цепи зарядки генератор переменного тока пульсации/диод диагностики

Относительный компрессионный бензин

Относительное сжатие дизельного топлива

Падение пускового напряжения

Общий осциллограф

Модель

Hantek1008C

Аналоговый канал

8

Входное сопротивление

Сопротивление: 1MΩ

Входная чувствительность

От 10 мВ/див до 5 В/Див

Входное соединение

Постоянный ток

Разрешение

12 бит

Глубина памяти

4K

Макс. Вход

400 В (пик постоянного тока + переменного тока)

Частота выборки в реальном времени

2.4MSa/s

Время BaseRange

1ns/div до 20000s/div (1-2-5последовательностей)

Точность временной базы

± 50ppm

Источник запуска

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Режим запуска

Кромка

Вход оси X

CH1

Входной сигнал оси Y

CH2

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерение времени

Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала формы волны

+,- , X, ÷, FFT, Invert

Диапазон напряжения

От 10 мВ до 5 В/div @ x 1 зонд

От 100 мВ до 50 В/div @ x 10 зонд

10 в до 5000 в/div @ x 1000 зонд

100 В до 50000 в/div @ x 10000 зонд

От 200 мВ до 100 в/div @ 20:1

Диапазон тока

100 мА до 50.0a/div @ CC65(20A)

1000mA to500.0A/div @ CC65(65A)

1A to100.0A/div @ CC650(60A)

1A to200.0A/div @ CC1100(100A)

10A to2000.0A/div @ CC1100(1100A)

FFT

Прямоугольная, Hanning, Hamming, Blackman Window

Математика

Сложение, вычитание, умножение, деление

Интерфейс

USB 2,0 (полная скорость)

Мощность

Не требуется дополнительный источник питания

Размеры

190x167x35 (мм)

Вес

0,63 кг

Датчик зажигания высокого давления

1

Генератор Программного сигнала

Канал

8CH

Выходной уровень

LVTTL

Частотный диапазон

0-250 кГц

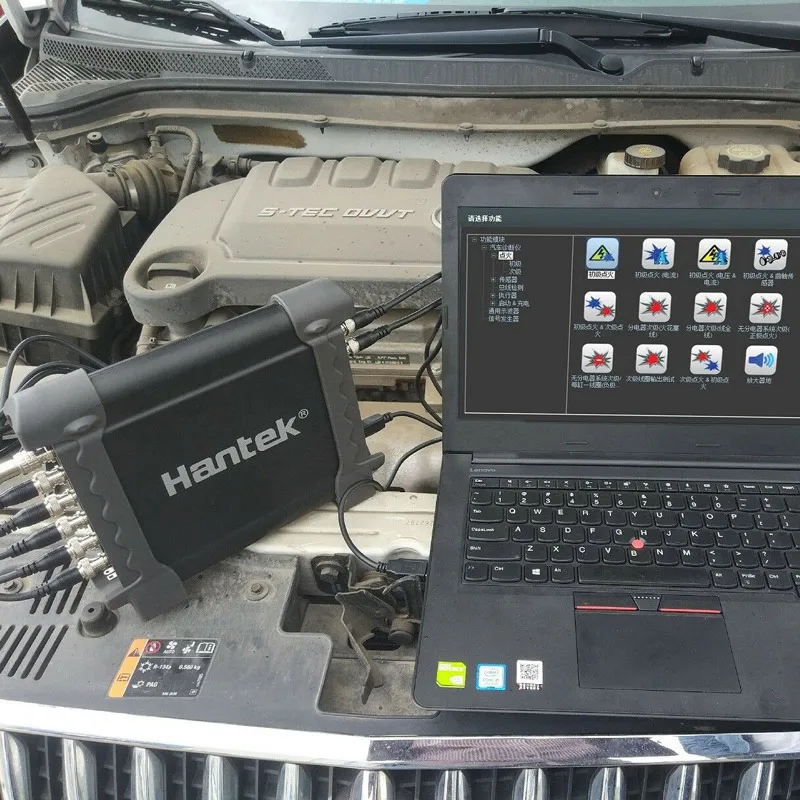

3. Метод подключения:

1. Подключите BNC конец тестовой линии к каналу CH1 осциллографа, положительный полюс вставляется в клемму сигнальной линии датчика распределительного вала через зонд, И отрицательный полюс заземлен с зажимом аллигатора;

2. Подключите конец BNC тестовой линии B к каналу CH2 осциллографа, вставьте положительный полюс через зонд в положительный терминал кривошипной сигнальной линии, И заземление отрицательного зажима крокодила;

3. Включите источник питания с токовым зажимом CC65, поместите его в файл 1МВ/10мА, закрепите положительный электрод топливного инжектора и подключите его к осциллографу CH3;

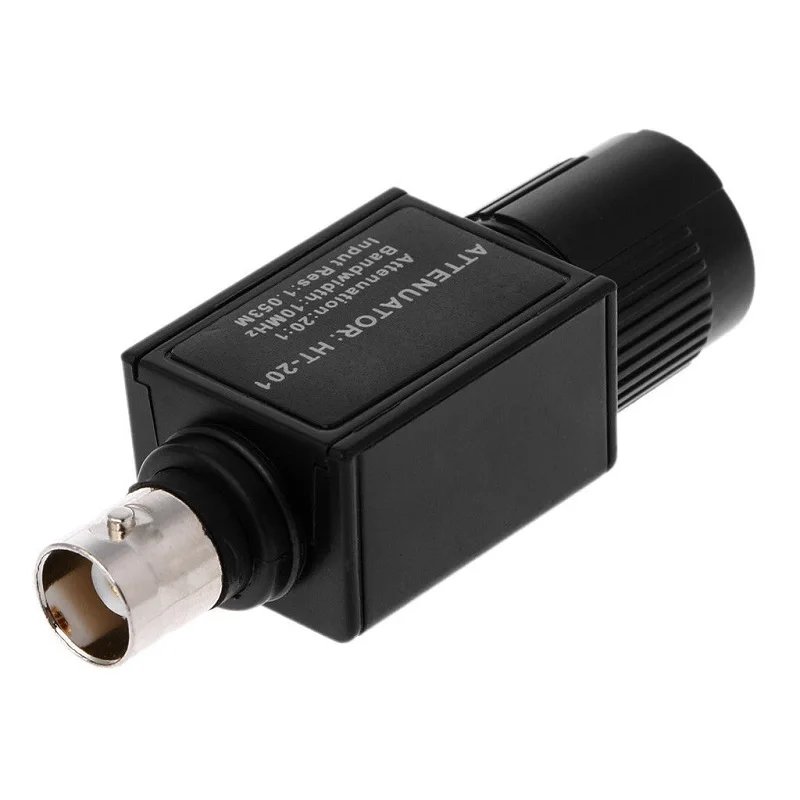

4. Подключите тестовую линию HT30 BNC к аттенюатору HT201 и подключите его к каналу осциллографа CH4. Датчик положительного подключения обнаруживает заземляющий терминал катушки зажигания.
