Плата управления движением USB Mach3 NVUMV2.1, 200 кГц, комплект с ЧПУ двигатель гравировальной машины, контроллер 3, 4, 5, 6, вал и электронный маховик.
JUSTCNC Store - Надежность 88.25%
Более 390 подписчиков, дата открытия магазина 23.07.2018
- Положительные оценки: 87% (80)
- Соответствие описанию: 88%
- Отвечает на сообщения: 88%
- Скорость отправки: 90%
Последнее обновление: 03.05.2022
Список продуктов:

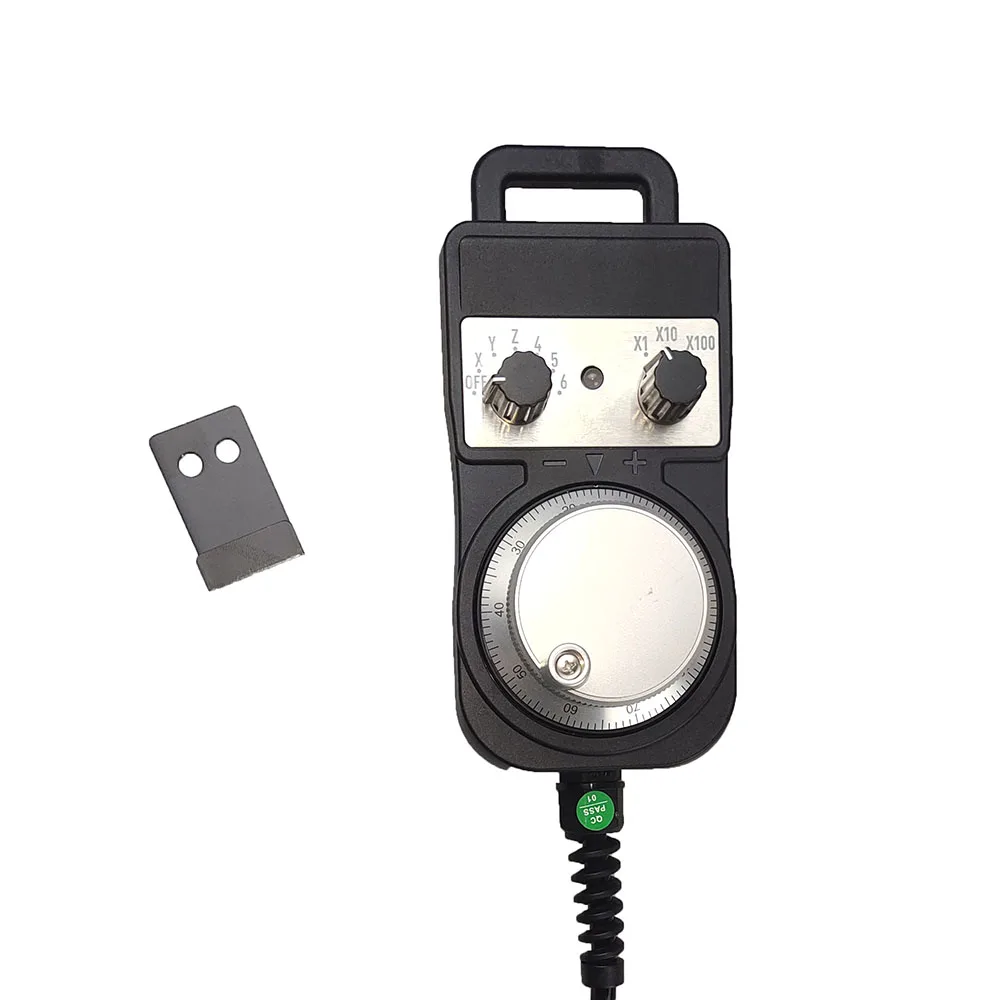

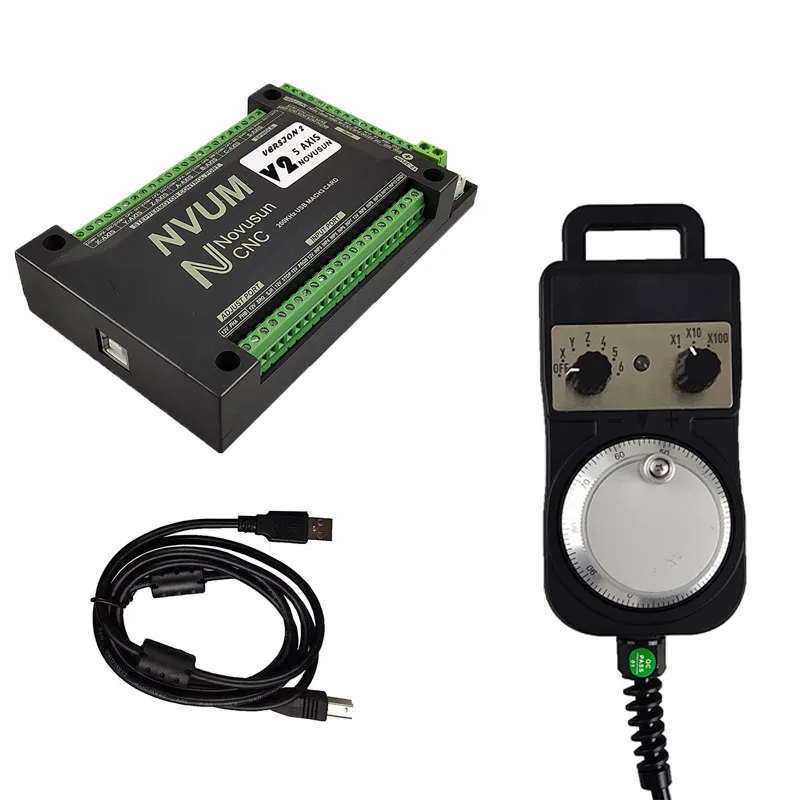

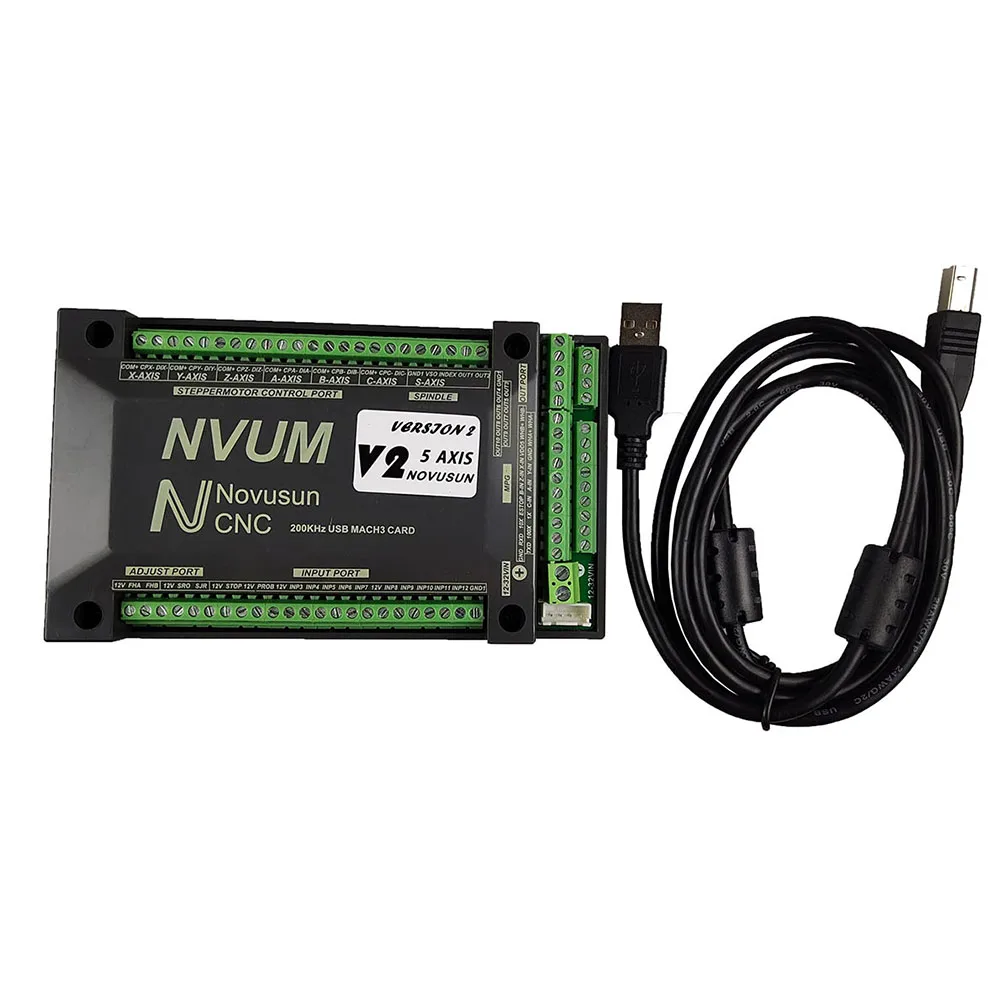

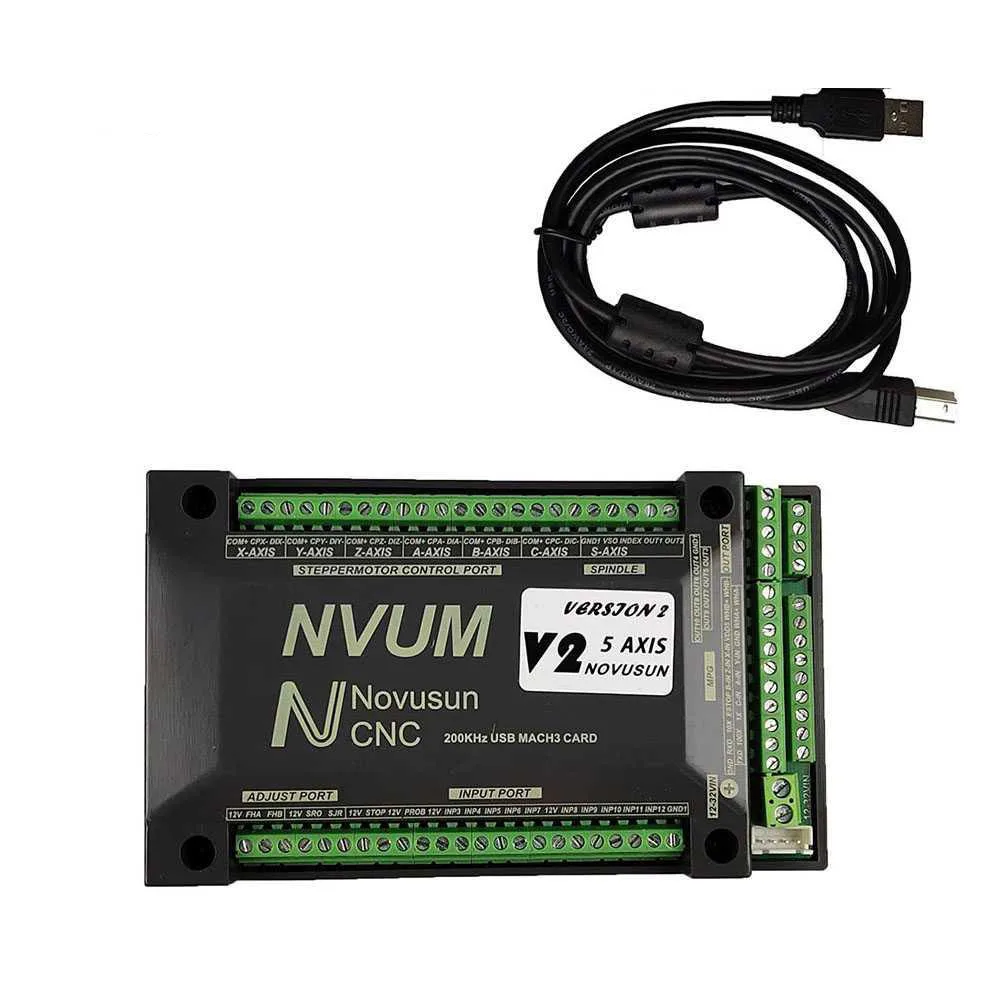

Контрольная карта * 11 м сетевой кабель * 1MPG * 1Крючок * 1CD * 1
![](https://ae01.alicdn.com/kf/Ha0d125d645204ad28a2e1108612637afv.jpg_.webp)
![](https://ae01.alicdn.com/kf/H93bf6801286a4b97ba747efadb495e5di.jpg_.webp)
Информация о продукте:

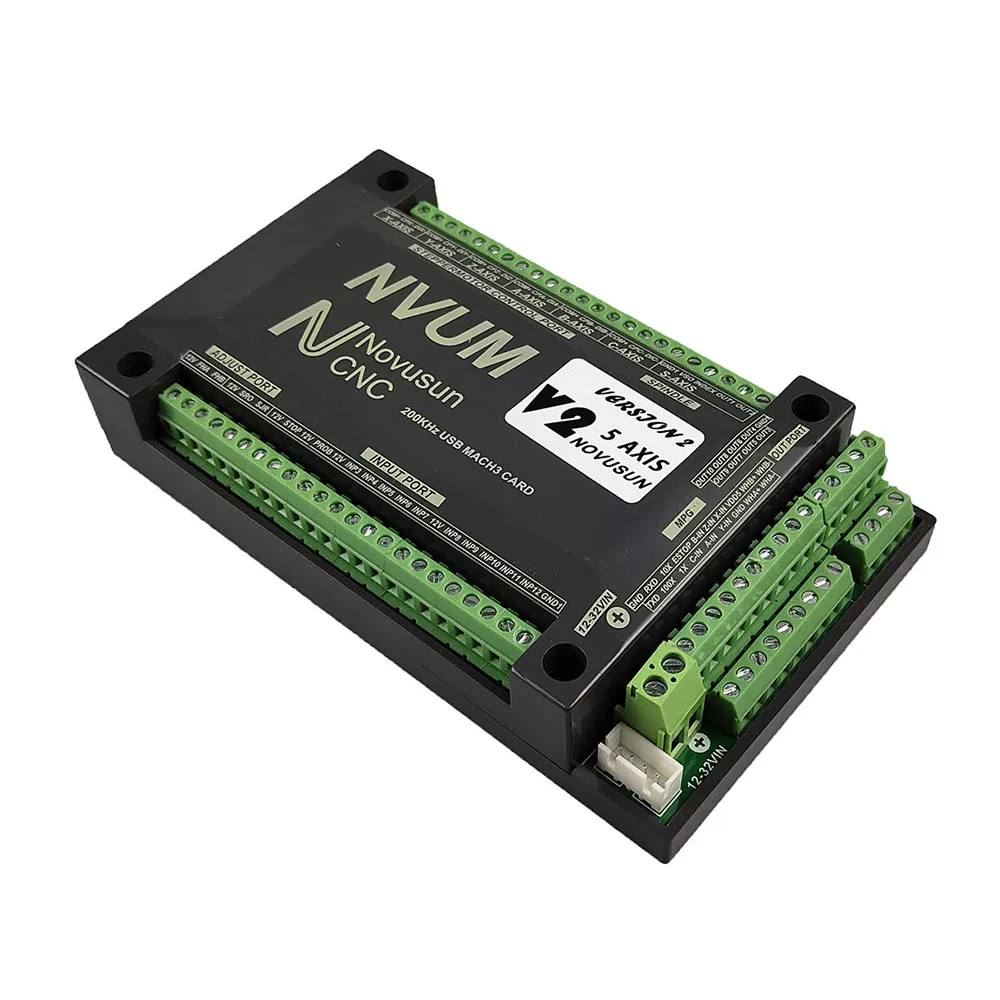

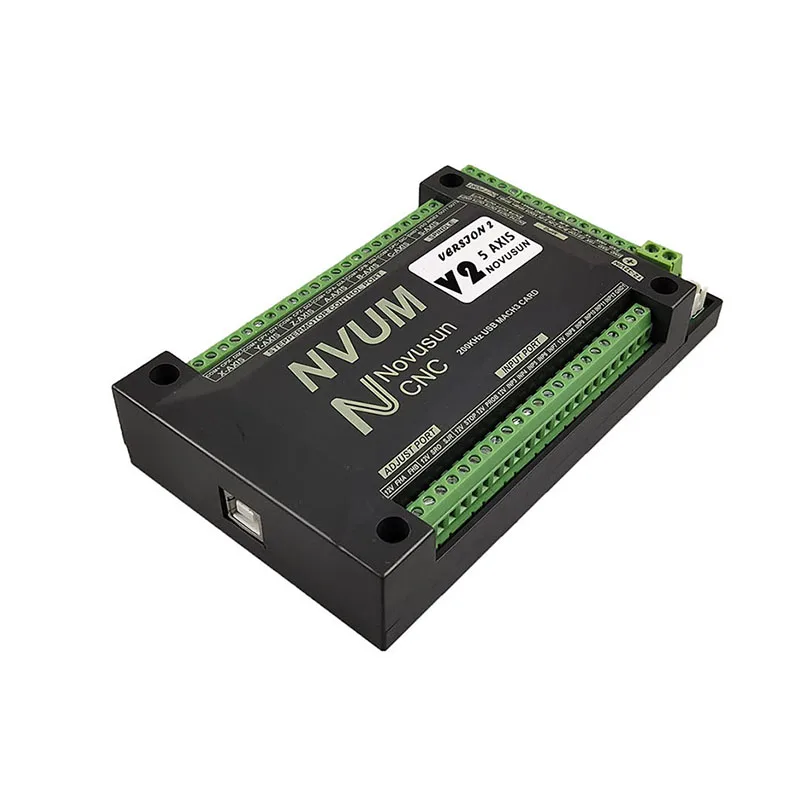

NVUMV2.1 является 3-6 осевым контроллером движения, который мы тратим 4 года на проектирование.NVUMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через EthernetСвяжитесь с компьютером, просто используйте шпагат для подключения напрямую или передачи с роутером.Контроллер движения NVUMV2.1 принимает дизайн ARM. Дизайн ARMВключает в себя коммуникацию, кодеаналитику, лежащий в основе алгоритм и импульсную всплеск. РациональнаяДизайн, reliablecontrol, удобное управление.
Рабочие параметры:
Поддержкой Ethernet; 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных; 10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на PWM выход); Может поддерживать шаговые системы 3-6 осей, импульсный выход 200 кГц для каждой оси;Chip рычаг управления движением; Основное устройство 12V-32VDC Входное питание, ток должен выше, чем 0.5A; Совместим с MPG входом, поддерживает цифровой дисплей MPG от нашей компании 。

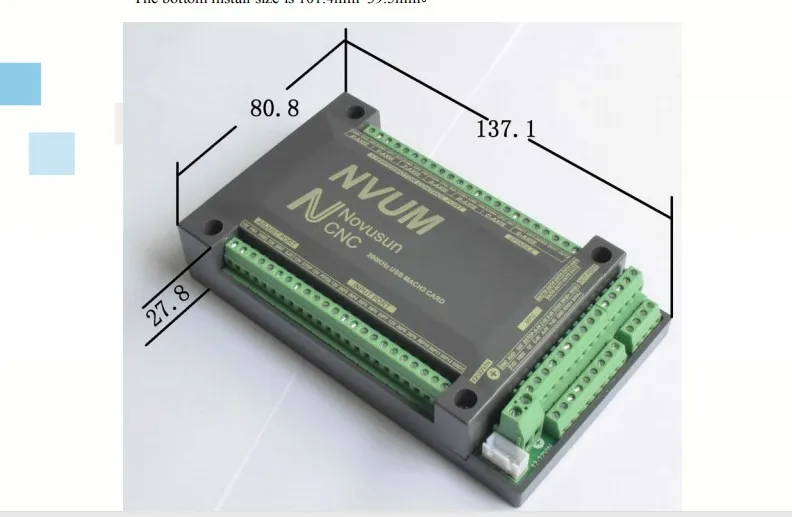

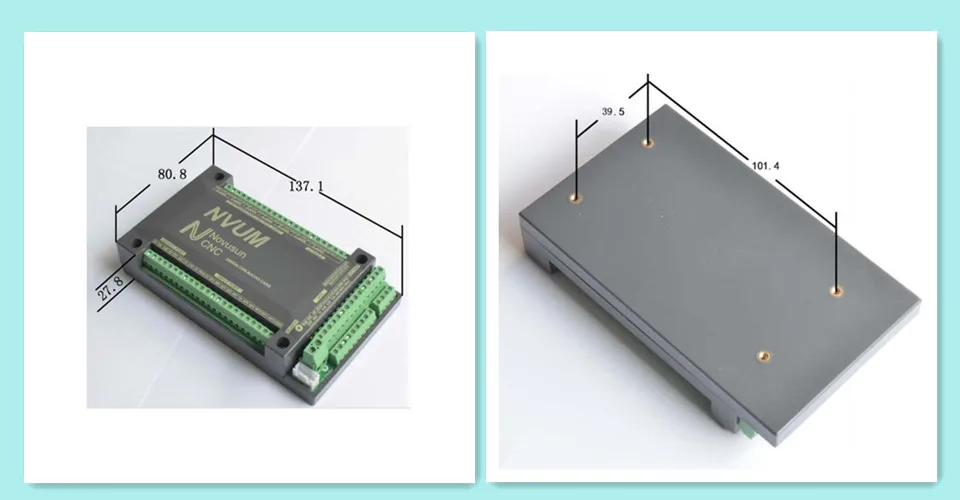

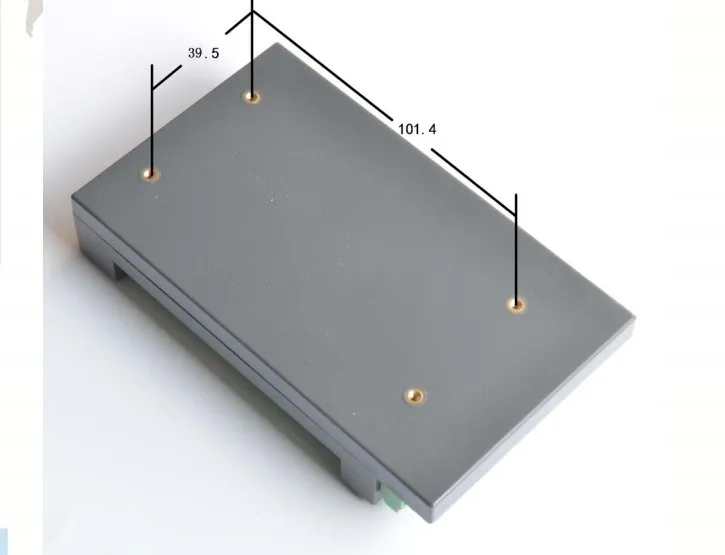

Внешний вид и размер:NVUMV2.1 контроллер движения с герметичной структурой оболочки, есть 4 шт. отверстия для установкиВ нижней части. Мы можем зафиксировать 4 шт отверстий диаметром 4 мм в шкафу, и установить контроллер вКорпус. Внешний вид контроллера соответствует рис. 1-1 и рис. 1-2:Общий размер продукции составляет 137,1 мм * 80,8 мм * 27,8 мм;Размер нижней установки составляет 101,4 мм * 39,5 мм.
![](https://ae01.alicdn.com/kf/H22879c0c030c4e528bbe6afd098739c9m.jpg_.webp)
![](https://ae01.alicdn.com/kf/H14d5ca761d61459ba487a4293980b990k.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hd3878e0787644768bea74090798da411t.jpg_.webp)
Схема питания:
![](https://ae01.alicdn.com/kf/Hd38552d7e5944025a4184b41e03b09d9D.jpg_.webp)
Проводка Разрешение:
Подключение контроллера включает:1. Интерфейс питания,2. Интерфейс подключения Ethernet,3. Интерфейс MPG,4. Шаг/сервопривод управления выходной интерфейс,5. Выходной интерфейс управления шпинделем,6.Estop и концевой переключатель и инструмент настройки входной интерфейсИ так далее.Теперь мы описываем их в деталях, как показано ниже.
![](https://ae01.alicdn.com/kf/Hcf7c4aa604f44243b757e7ee510d145eG.jpg_.webp)
![](https://ae01.alicdn.com/kf/H7ec01987cb274225b51ffbc99a864033t.jpg_.webp)
![](https://ae01.alicdn.com/kf/H317f122d85ed46f9b50a6c40c7b63125X.jpg_.webp)
![](https://ae01.alicdn.com/kf/H5e3a1b15884541e6bef3b192f2472150t.jpg_.webp)
![](https://ae01.alicdn.com/kf/H38b7490f510f438181e90cd89776889b7.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hf88e57fa82c9437b923dd82ed3456d571.jpg_.webp)
![](https://ae01.alicdn.com/kf/H4d0650a8bc3f40cc94df3b6dcb5511676.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hd84b5340299746e98d8a0a48fa2ccfd4u.jpg_.webp)
![](https://ae01.alicdn.com/kf/H5d4fecbb4b314186b643a768e748db8dF.jpg_.webp)
![](https://ae01.alicdn.com/kf/H3f4e1fe372774f35a82031bd4e0283ee8.jpg_.webp)
![](https://ae01.alicdn.com/kf/H44d0c3b09a094d368945d61c7ac1a11cf.jpg_.webp)
![](https://ae01.alicdn.com/kf/H86fb1153912b435d82041f3c90234f0aY.jpg_.webp)
-
Вес логистики1.300
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер моделиNVUM MPG
-
ПрименениеФрезерный станок
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)15
-
Размер логистики - длина (см)25
-
Размер логистики - ширина (см)20
-
СертификацияNONE
-
Это умное устройствоНет
