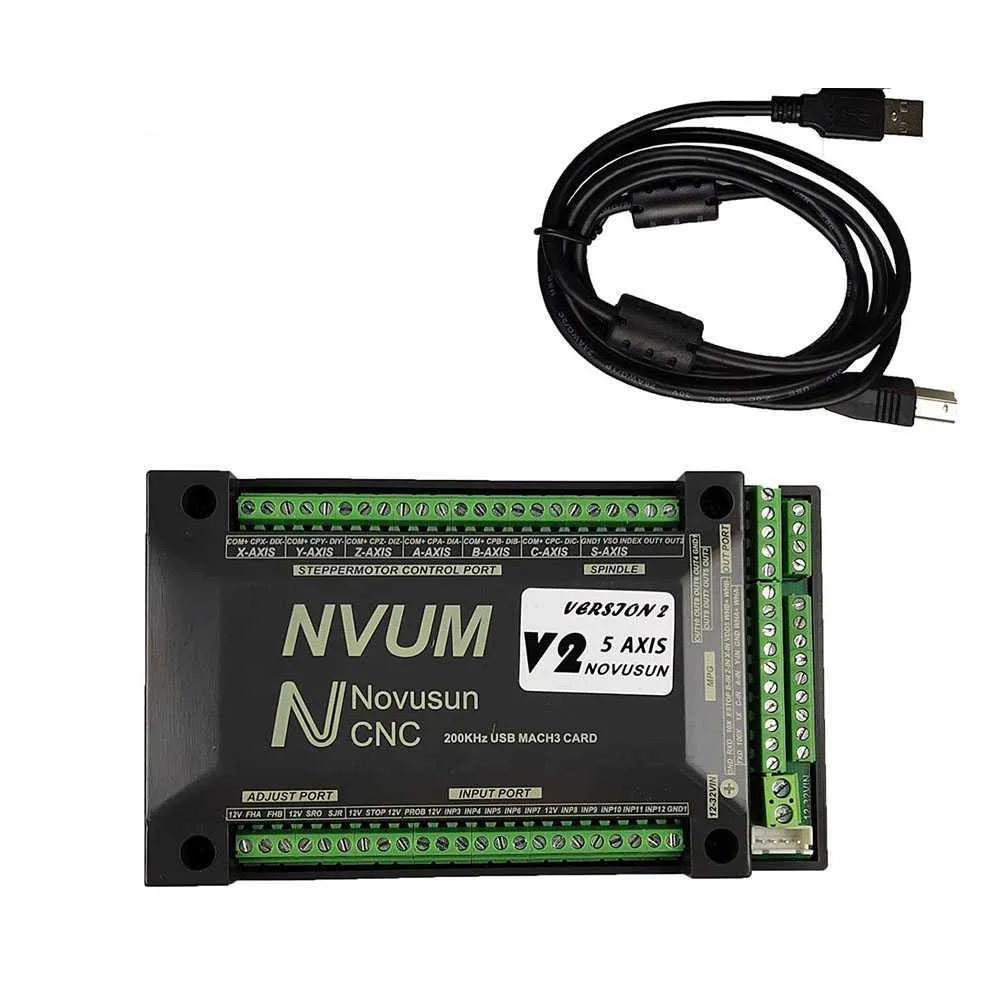

Список товаров:

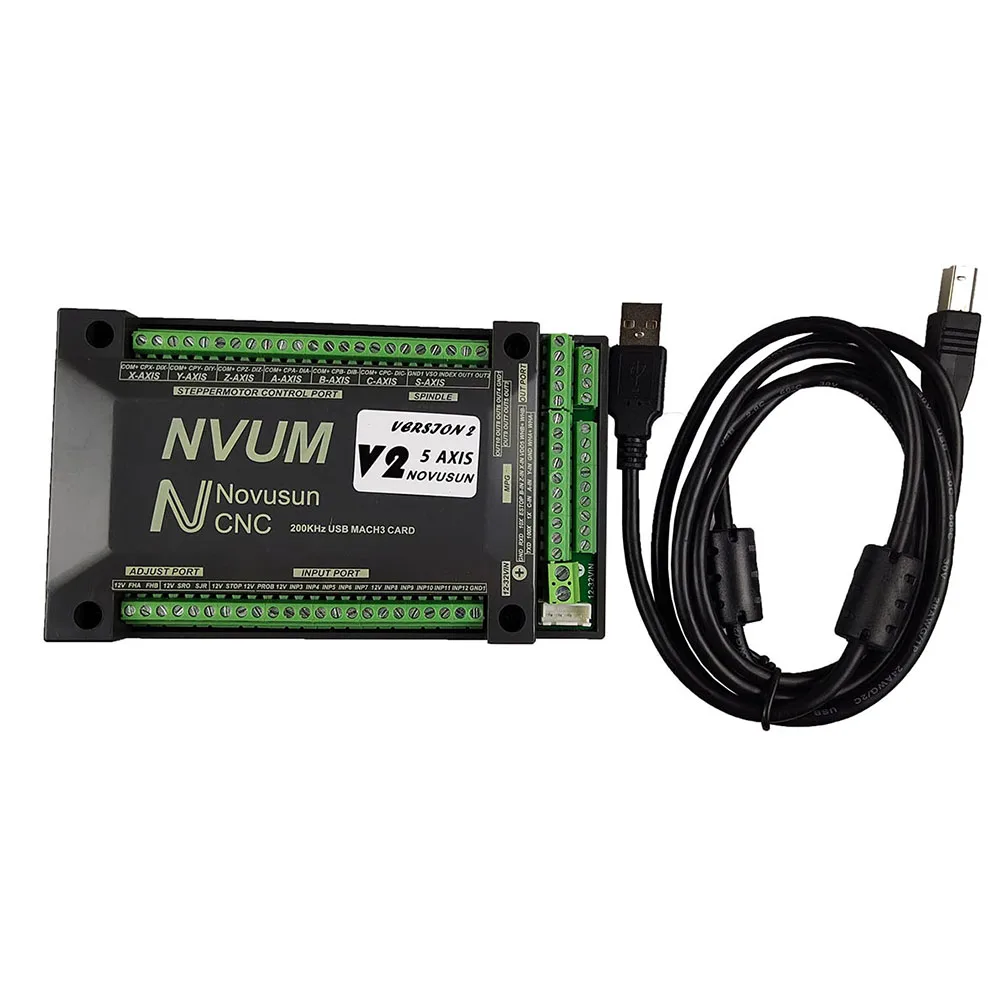

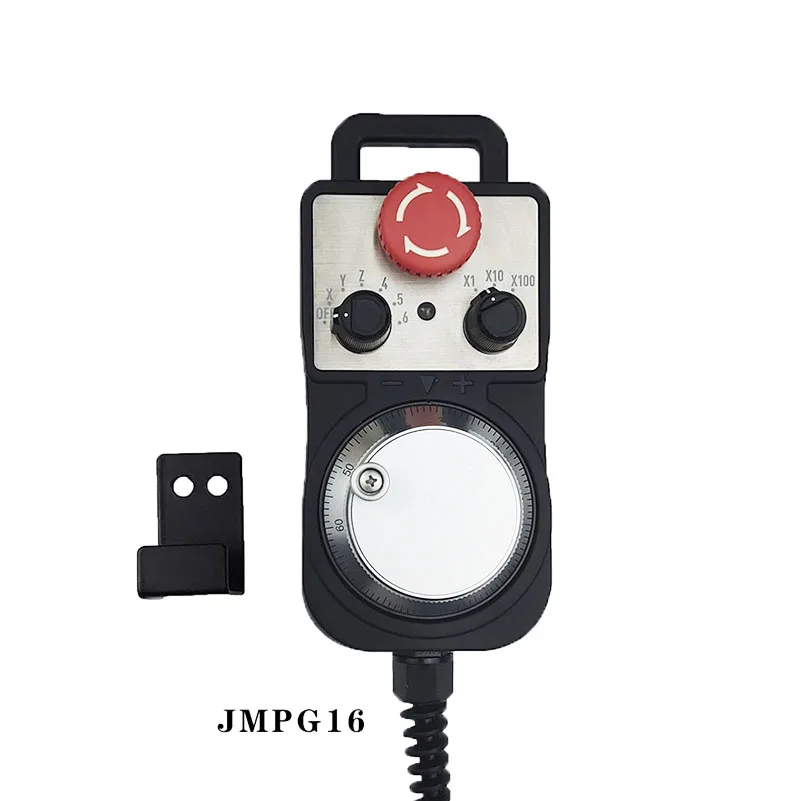

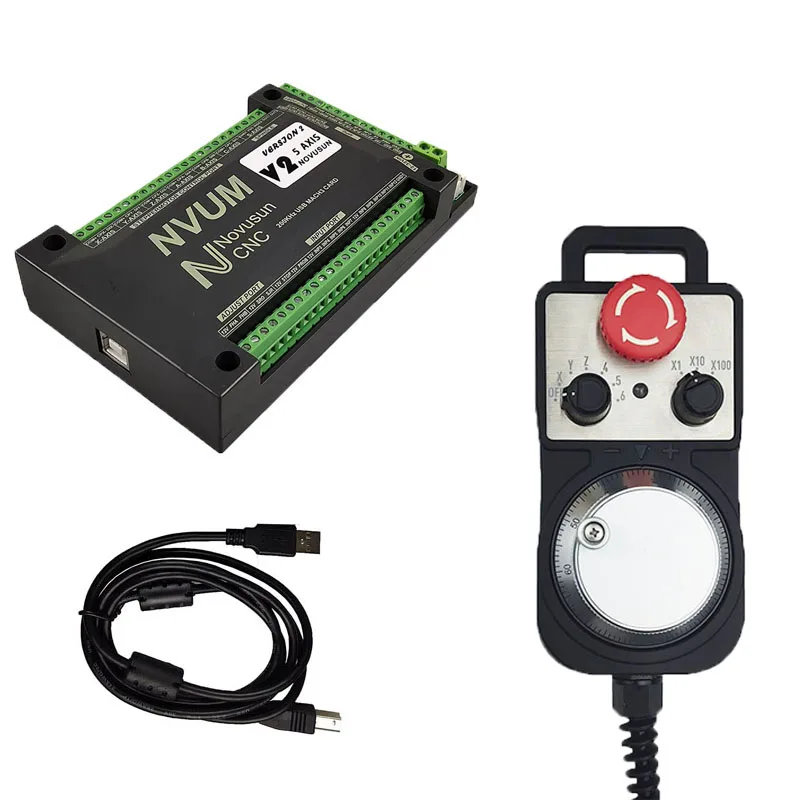

Карта управления * 1 1 м сетевой кабель * 1 MPG * 1 Крючок * 1 CD * 1

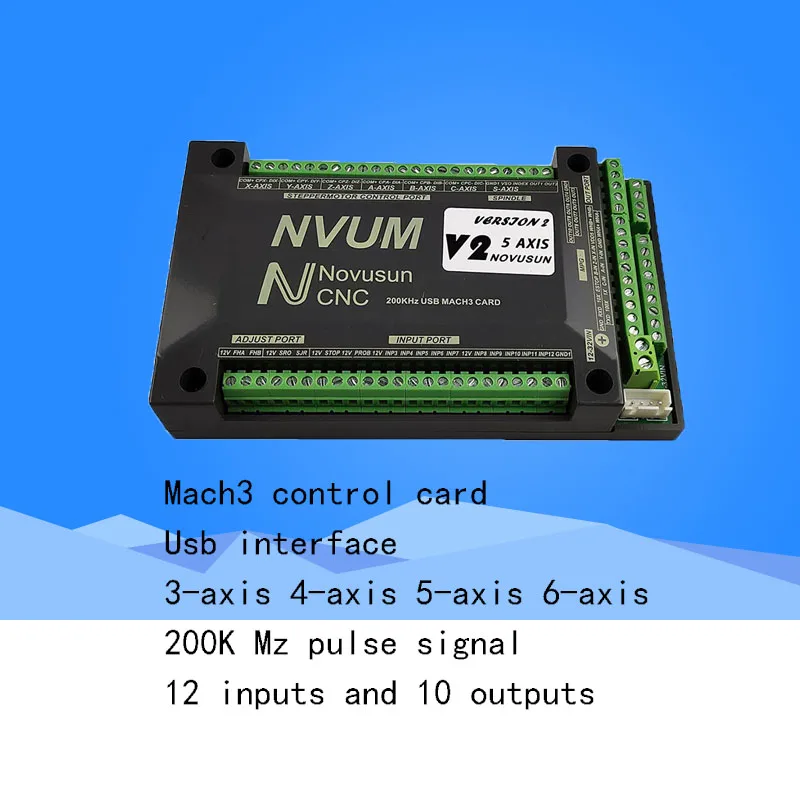

Введение продукта:
NVUMV2.1 представляет собой с диагональю экрана 3-6 оси motion контроллер мы проводим 4 года на всех этапах. NVUMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через Ethernet Свяжитесь с компьютером, просто используйте шпагат для прямого подключения или передачи с маршрутизатором. NVUMV2.1 контроллер движения принимает рамки дизайна руки. Дизайн руки Включает в себя связь, кодеаналитический, основной алгоритм и импульсное развитие. Рационально Дизайн, удобный в эксплуатации.
Параметры производительности:
Поддержка локальных сетей; 12 портовая фотоэлектрический изолированные входной интерфейс если вы хотите заказать обычное цифровых данных; 10 портов фотоэлектрический изолированные Выходной интерфейс: если вы хотите заказать обычное цифровых данных; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Поддерживает 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси; Микросхема управления движением руки; Основным устройством является 12V-32VDC вход источника питания, ток должен быть выше 0,5a; Совместимо с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.

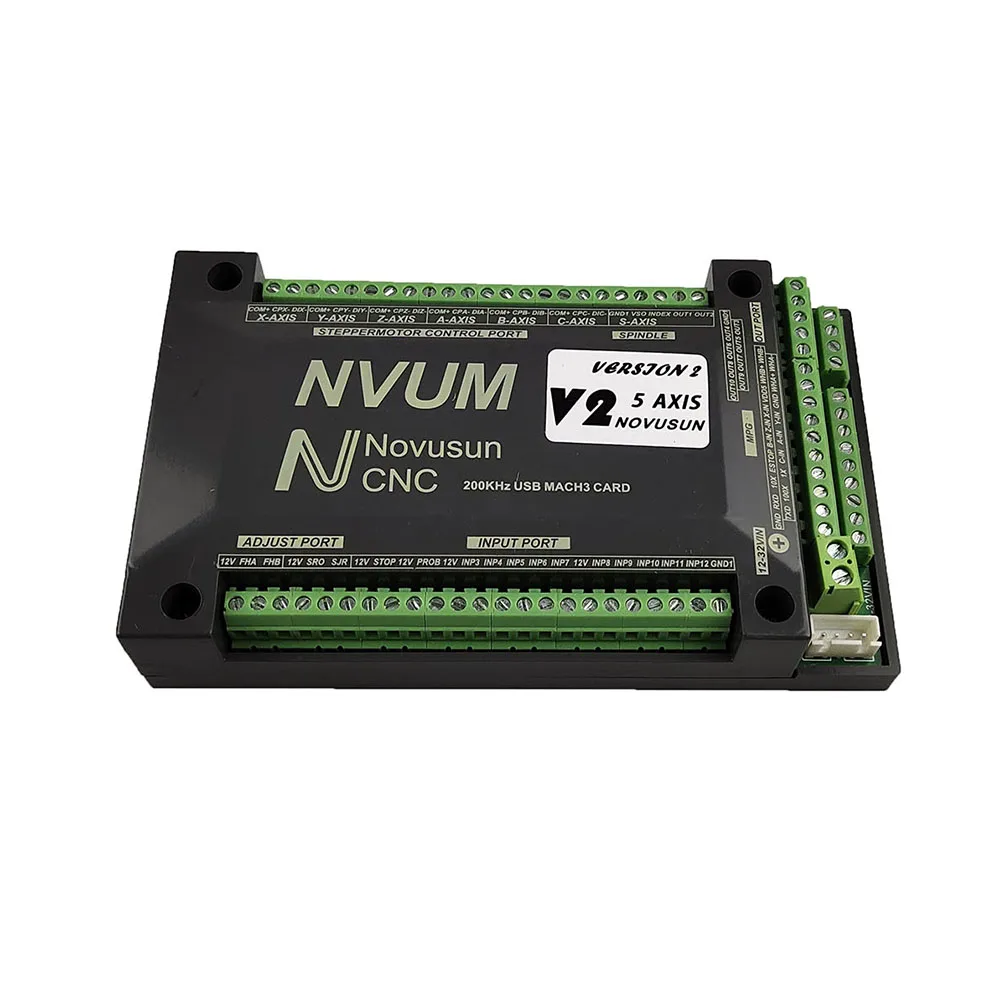

Внешний вид и размер:

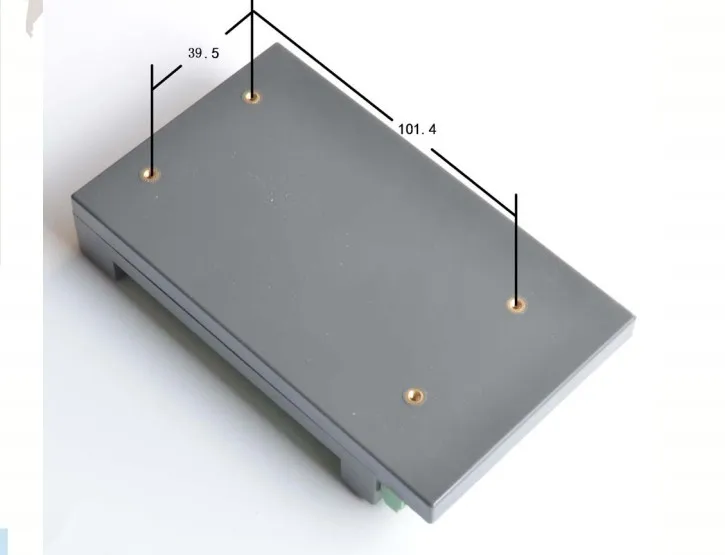

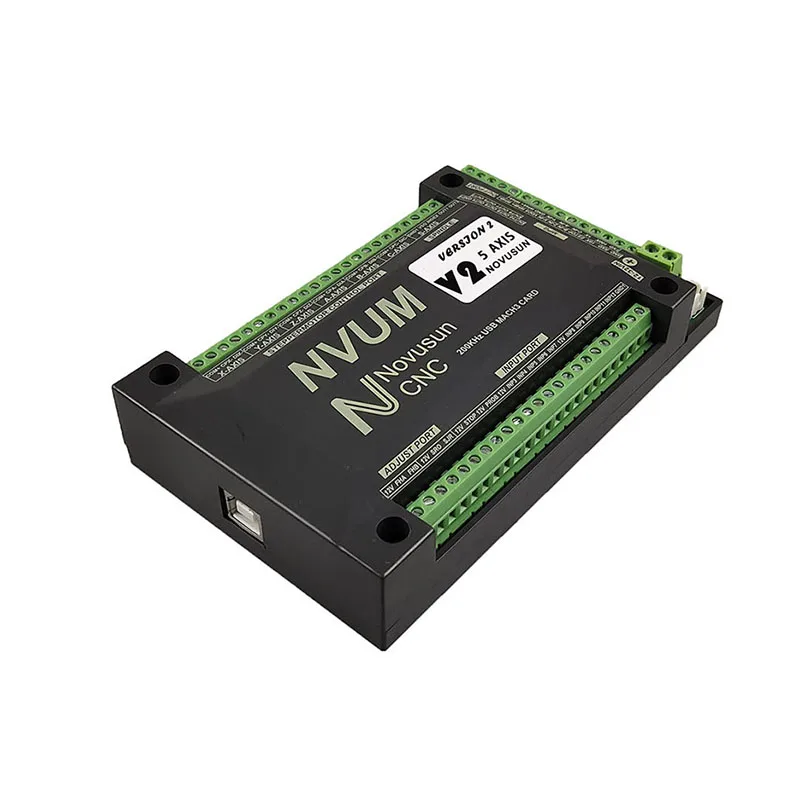

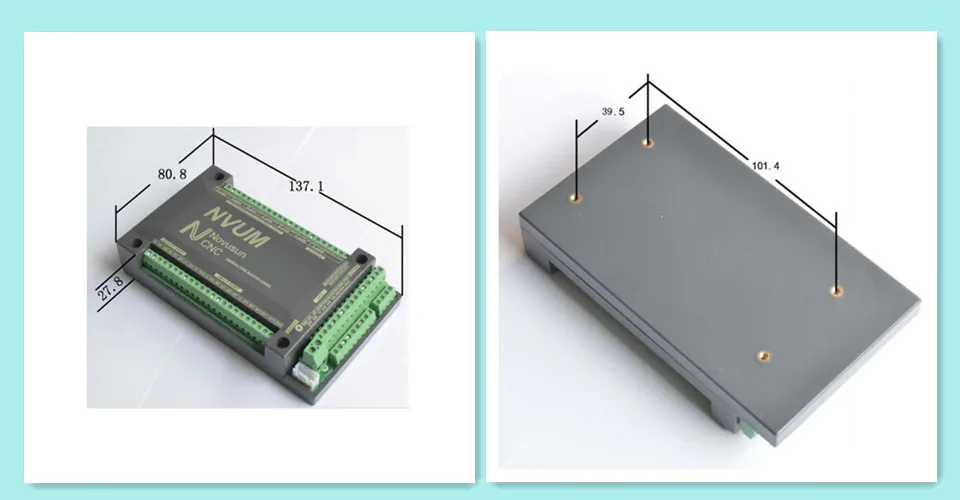

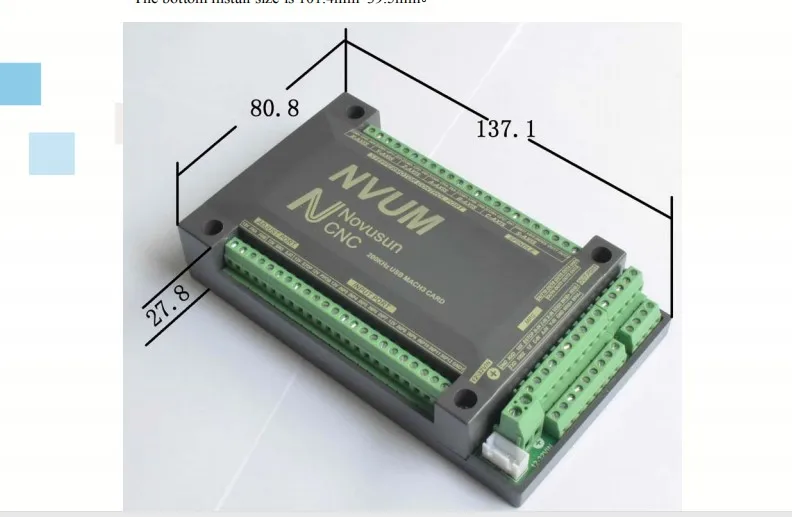

Контроллер движения NVUMV2.1 имеет герметичную конструкцию корпуса, есть 4 отверстия для установки Внизу. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2: Общий размер изделия-137,1 мм * 80,8 мм * 27,8 мм; Нижний Размер установки 101,4 мм * 39,5 мм.

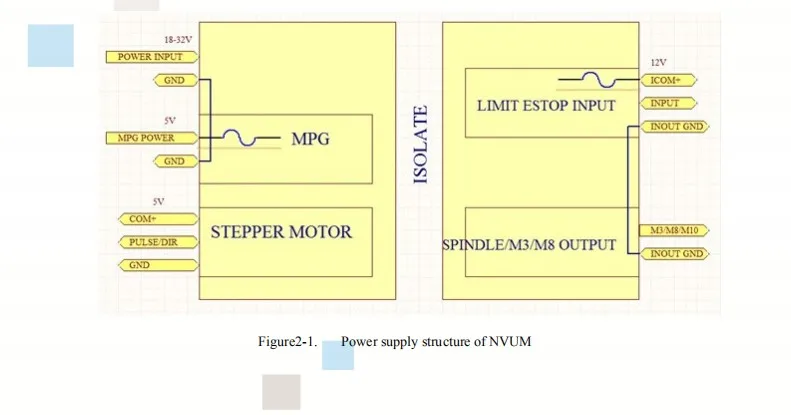

Схема питания:

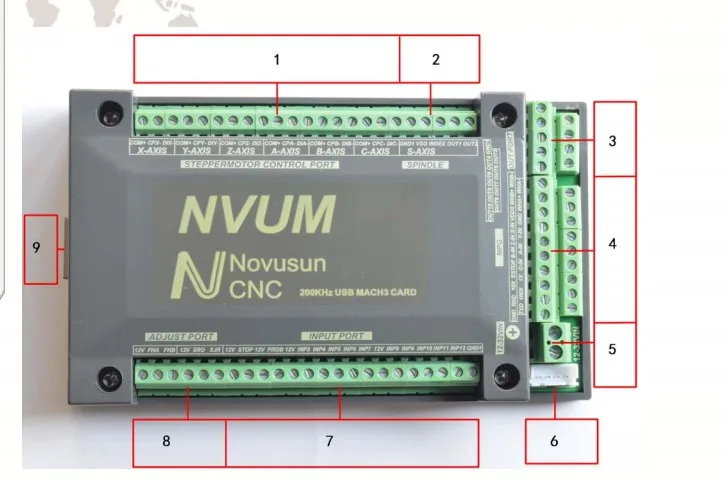

Определение проводки:

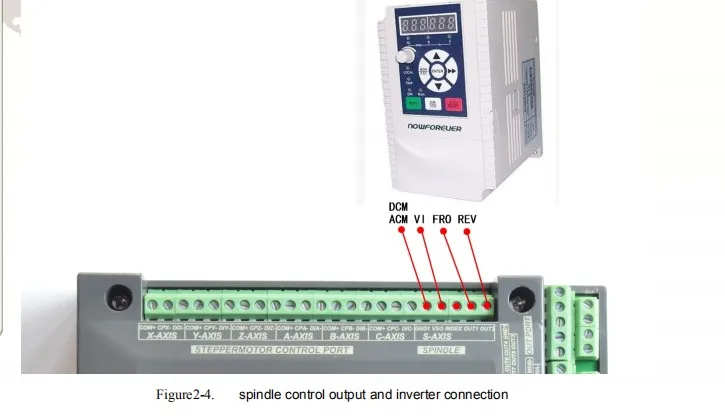

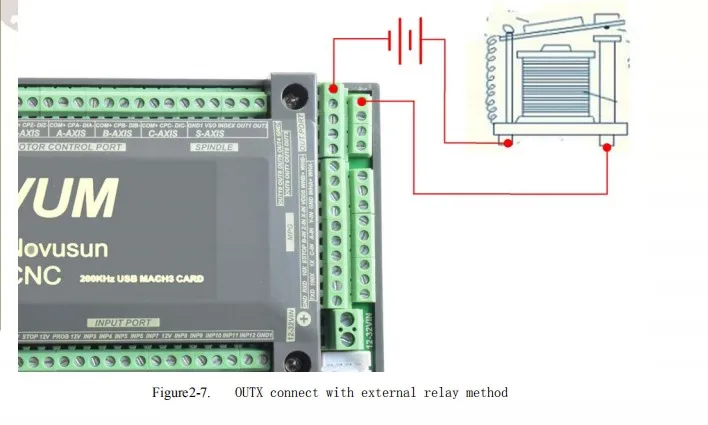

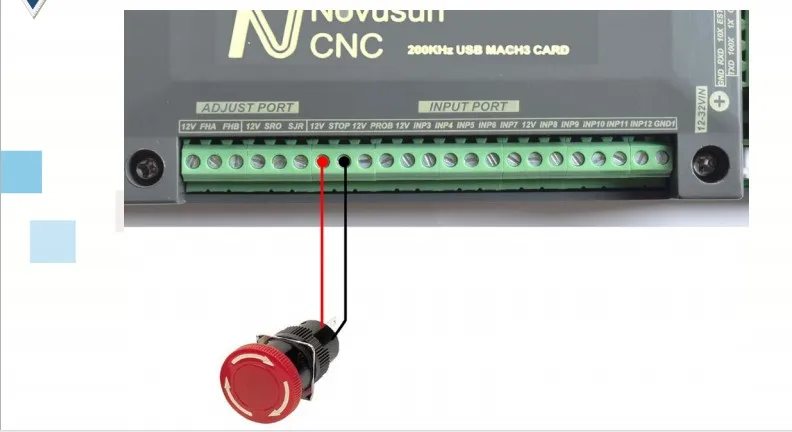

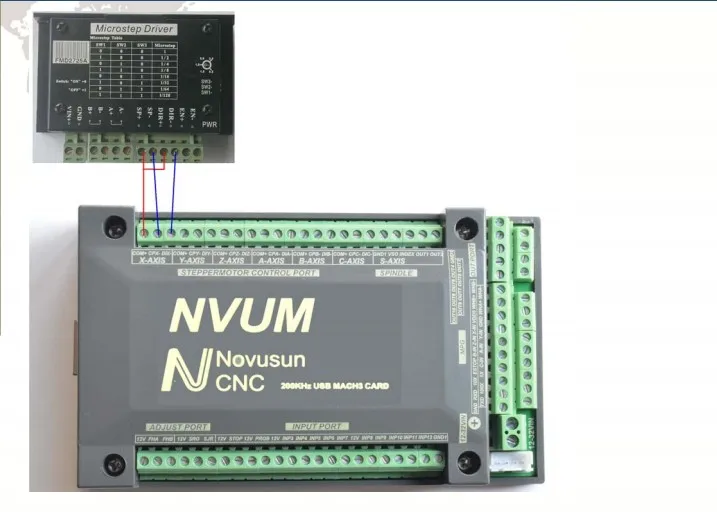

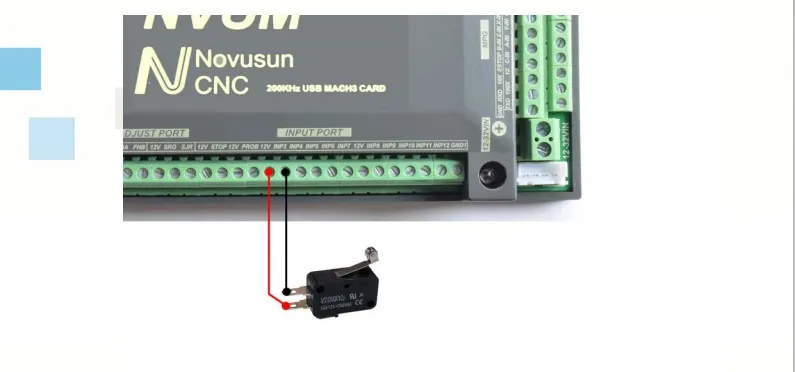

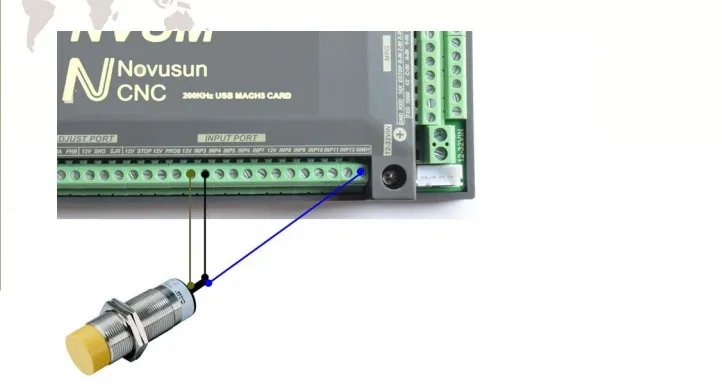

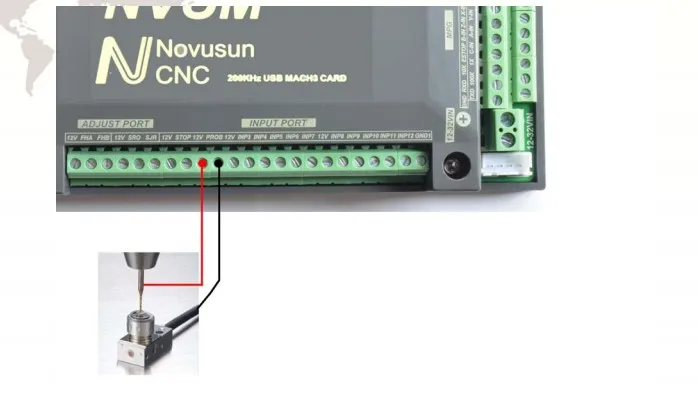

Подключение контроллера включает в себя: 1. Интерфейс питания, 2. Интерфейс подключения Ethernet, 3. Интерфейс MPG, 4. Шаг/сервопривод управления выходной интерфейс, 5. Выходной интерфейс управления шпинделем, 6.Estop и концевой переключатель и инструмент настройки входного интерфейса И так далее. Теперь мы описываем их в деталях, как показано ниже.
